Husqvarna TS 148X - Handleiding zitmaaier

PRODUCTSPECIFICATIES

Benzinecapaciteit en -type:	3,0 gallon (11,36 L) Reguliere loodvrije benzine
Olietype: (API: SJ-SN)	SAE 30 (boven 0°C/32°F) SAE 5W30 (boven 0°C/32°F)
Oliecapaciteit:	met filter:	64 oz./1,89 L
	zonder filter:	60 oz./1,77 L
Bougie:	XC12YC Afstand: 0,030" (0,76 mm)
Laadsysteem:	16 AMPÈRE @ 3600 RPM
Accu:	Ampère/uur:	28
	Min. CCA:	230
	Kastmaat:	U1R
Aanhaalmoment mesbout:	45-55 FT. LBS. (62-75 Nm)

VERANTWOORDELIJKHEDEN VAN DE KLANT

• Lees en neem de veiligheidsvoorschriften in acht.
• Volg een regelmatig schema voor het onderhouden, verzorgen en gebruiken van uw tractor.
• Volg de instructies in de paragrafen "Onderhoud" en "Opslag" van deze handleiding.
• Draag de juiste persoonlijke beschermingsmiddelen (PBM) tijdens het bedienen van deze machine, waaronder (minimaal) stevig schoeisel, oogbescherming en gehoorbescherming. Maai niet in een korte broek en/of open schoenen.
• Laat altijd iemand weten dat u buiten aan het maaien bent.

Deze tractor is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterde, met bos bedekte, met struiken bedekte of met gras bedekte grond, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of staatswetten (indien van toepassing). Als een vonkenvanger wordt gebruikt, moet deze door de bestuurder in effectieve staat worden gehouden.
Een vonkenvanger voor de uitlaatdemper is verkrijgbaar via uw dichtstbijzijnde erkende servicecentrum/-afdeling.
In de staat Californië is het bovenstaande wettelijk verplicht (sectie 4442 van de California Public Resources Code). Andere staten kunnen soortgelijke wetten hebben. Federale wetten zijn van toepassing op federaal land.

HULP BIJ ONDERSTEUNING

Als u hulp nodig heeft of vragen heeft over de toepassing, bediening, onderhoud of onderdelen van uw product:

• Bezoek onze website: www.husqvarna.com
• Bel ons gratis: 1-800-487-5951

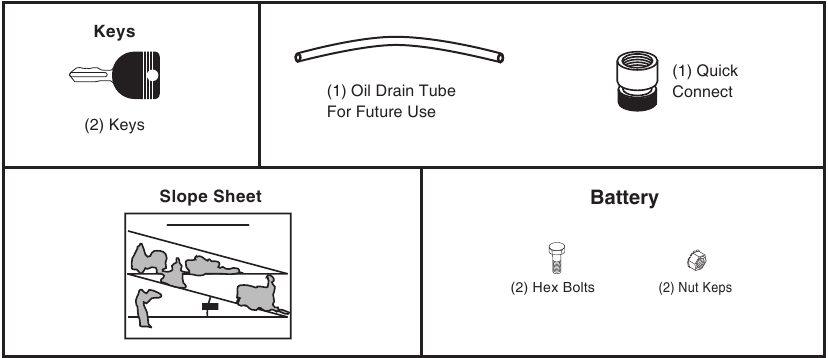

NIET-GEMONTEERDE ONDERDELEN

MONTAGE

Uw nieuwe tractor is in de fabriek gemonteerd, met uitzondering van de onderdelen die voor verzenddoeleinden niet zijn gemonteerd.

GEREEDSCHAP VEREIST VOOR MONTAGE

Een dopsleutelset maakt de montage eenvoudiger. Standaard sleutelmaten worden vermeld.
(1) 1/2" sleutel
Bandenspanningsmeter
(2) 7/16" sleutels
Stanleymes
Tang

Wanneer in deze handleiding de rechter- of linkerhand wordt genoemd, betekent dit wanneer u zich in de bedieningspositie bevindt (achter het stuur zit).

HET PRODUCT UIT DE DOOS HALEN

DOOS UITPAKKEN

• Verwijder alle toegankelijke losse onderdelen en onderdelendozen uit de doos.
• Snijd langs de stippellijnen op alle vier de panelen van de doos. Verwijder de eindpanelen en leg de zijpanelen plat.
• Controleer op eventuele extra losse onderdelen of dozen en verwijder deze.

VOORDAT U HET PRODUCT VAN DE PALLET VERWIJDERT

ACCU AANSLUITEN

Sluit de accupolen niet kort door een sleutel of een ander voorwerp beide polen tegelijkertijd te laten raken. Verwijder, voordat u de accu aansluit, metalen armbanden, horlogebandjes, ringen, enz. De positieve pool moet eerst worden aangesloten om vonken door accidentele aarding te voorkomen.

OPMERKING: Als deze accu in gebruik wordt genomen na de maand en het jaar die op het label staan vermeld (het label bevindt zich tussen de polen), laadt u de accu minimaal een uur op met 6-10 ampère. (Zie "ACCU" in het hoofdstuk Onderhoud van deze handleiding voor laadinstructies.)

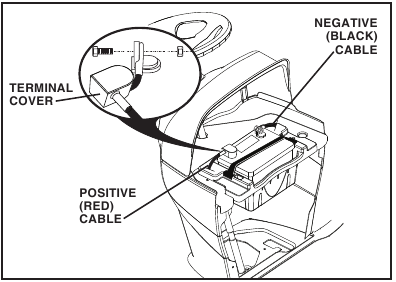

• Bepaal de locatie van de accu. De accu bevindt zich onder de stoel of de motorkap.
• Til de stoelpan of motorkap omhoog.
• Verwijder de twee poolkappen en gooi ze weg.

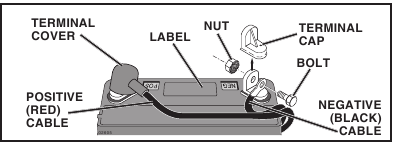

• Sluit eerst de RODE accukabel aan op de positieve (+) pool met bout en moer, zoals afgebeeld. Draai stevig vast. Schuif de poolafdekking over de pool.

• Sluit de ZWARTE aardingskabel aan op de negatieve (-) pool met de resterende bout en moer. Draai stevig vast.

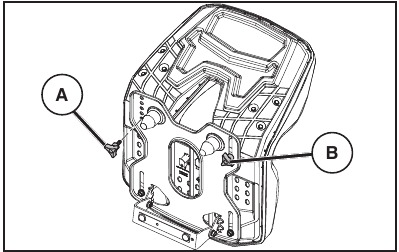

DE STOEL VERSTELLEN

• Til de stoel op en verwijder de stoelverstelknop (A).
• Draai de stoelverstelknop (B) los.

OPMERKING: Verwijder de stoelverstelknop (B) niet.

OPMERKING: De stoel moet zo worden ingesteld dat u het rem- en vooruit/achteruitpedaal kunt indrukken.

• Verplaats de stoel naar de benodigde positie, lijn het gat in de stoelpan voor de stoelverstelknop (A) uit met het gat in de stoel.
• Installeer en draai de stoelverstelknop (A) vast.
• Draai de stoelverstelknop (B) vast.

OPMERKING: U kunt uw tractor nu van de pallet rollen. Volg de onderstaande instructies om de tractor van de pallet te verwijderen.

Lees, begrijp en volg, voordat u begint, alle instructies in het hoofdstuk Bediening van deze handleiding. Zorg ervoor dat de tractor zich in een goed geventileerde ruimte bevindt. Zorg ervoor dat er zich geen andere personen of voorwerpen voor de tractor bevinden.

DE EENHEID VAN DE PALLET ROLLEN

Zie het hoofdstuk Bediening voor de locatie en functie van de bedieningselementen

• Zet de hefboom van de hulpstukken in de hoogste stand.
• Laat de parkeerrem los door het koppelings-/rempedaal in te drukken.
• Zet de vrijloopbediening in de stand "transmissie ontkoppeld" (zie "TRANSPORT" in het hoofdstuk Bediening van deze handleiding).
• Rol de tractor van de pallet.

Ga verder met de instructies die volgen.

BANDENSPANNING CONTROLEREN

De banden van uw tractor zijn in de fabriek te hard opgepompt voor verzenddoeleinden. De juiste bandenspanning is belangrijk voor de beste maaiprestaties.

• Verlaag de bandenspanning tot de PSI die op de banden staat aangegeven.

DEKWATERPAS CONTROLEREN

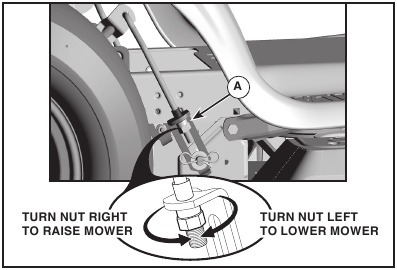

Voor de beste maa resultaten moet het maaierhuis goed waterpas staan. Zie "MAAIERHUIS WATERPAS ZETTEN" in het hoofdstuk Service en afstellingen van deze handleiding.

CONTROLEER DE JUISTE POSITIE VAN ALLE RIEMEN

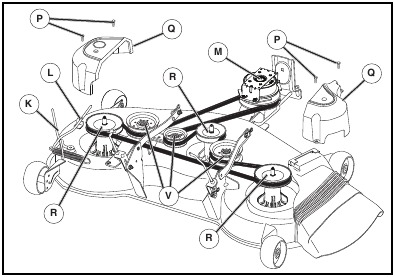

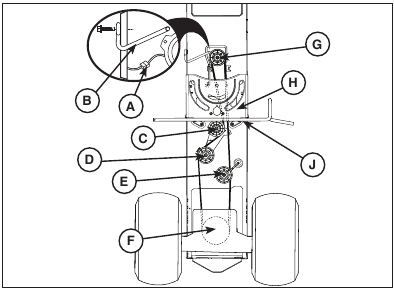

Zie de afbeeldingen voor het vervangen van de aandrijfriem en de maaimesaandrijfriem in het hoofdstuk Service en afstellingen van deze handleiding. Controleer of de riemen correct zijn geleid.

REMSYSTEEM CONTROLEREN

Nadat u hebt geleerd hoe u uw tractor moet bedienen, controleert u of de rem goed werkt. Zie "REMMEN CONTROLEREN" in het hoofdstuk Service en afstellingen van deze handleiding.

CHECKLIST
VOORDAT U UW NIEUWE TRACTOR BEDIENEN, WILLEN WE ERVOOR ZORGEN DAT U DE BESTE PRESTATIES EN TEVREDENHEID HAALT UIT DIT KWALITEITSPRODUCT.
BEKIJK DE VOLGENDE CHECKLIST:

• Alle montage-instructies zijn voltooid.
• Geen resterende losse onderdelen in de doos.
• De accu is goed voorbereid en opgeladen.
• De stoel is comfortabel versteld en stevig vastgedraaid.
• Alle banden zijn correct opgepompt. (Voor verzenddoeleinden zijn de banden in de fabriek te hard opgepompt.)
• Zorg ervoor dat het maaidek correct waterpas staat van links naar rechts/van voor naar achter voor de beste maa resultaten. (De banden moeten correct zijn opgepompt om waterpas te zetten.)
• Controleer de maaier- en aandrijfriemen. Zorg ervoor dat ze correct om de poelies en in alle riemgeleiders zijn geleid.
• Controleer de bedrading. Zorg ervoor dat alle aansluitingen nog steeds vastzitten en dat de draden correct zijn vastgeklemd.
• Voordat u met de tractor gaat rijden, moet u ervoor zorgen dat de vrijloopbediening in de stand "TRANSMISSIE INGESCHAKELD" staat. (Zie "TRANSPORT" in het hoofdstuk Bediening van deze handleiding.)

BESTEED, TERWIJL U LEERT HOE U UW TRACTOR MOET GEBRUIKEN, EXTRA AANDACHT AAN DE VOLGENDE BELANGRIJKE PUNTEN:

• Het motoroliepeil is correct.
• De brandstoftank is gevuld met verse, schone, reguliere loodvrije benzine.
• Raak vertrouwd met alle bedieningselementen, hun locatie en functies. Bedien ze voordat u de motor start.
• Zorg ervoor dat het remsysteem in veilige staat verkeert.
• Zorg ervoor dat het Operator Presence System (OPS) en het Reverse Operation System (ROS) correct werken. (Zie de hoofdstukken Bediening en Onderhoud in deze handleiding.)
• Het is belangrijk om de transmissie te ontluchten voordat u uw tractor voor de eerste keer bedient. Volg de juiste start- en transmissieontluchtingsinstructies. (Zie "MOTOR STARTEN" en "TRANSMISSIE ONTLUCHTEN" in het hoofdstuk Bediening van deze handleiding.)

WERKING

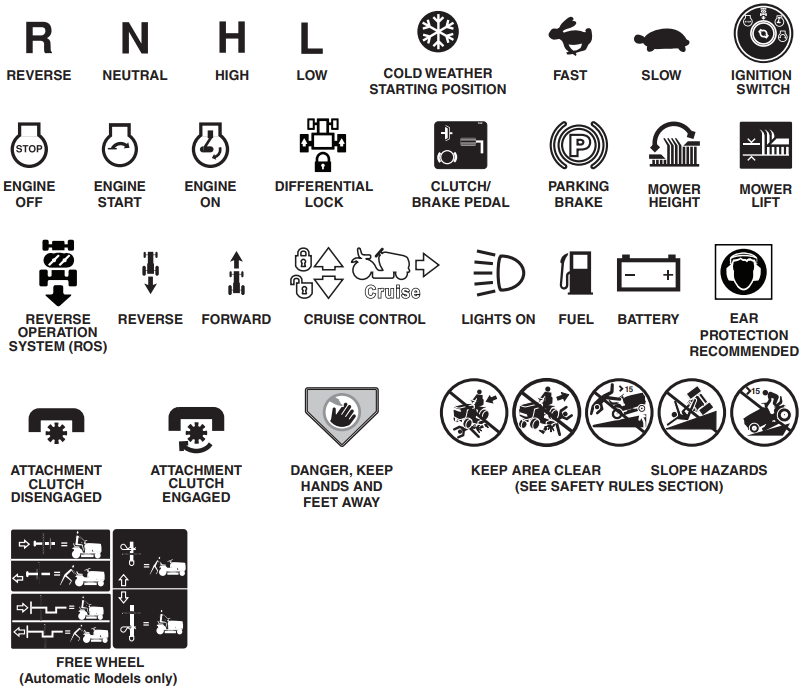

Deze symbolen kunnen op uw tractor of in de bij het product geleverde documentatie voorkomen. Leer en begrijp hun betekenis.

Het niet opvolgen van de instructies kan leiden tot ernstig letsel of de dood. Het veiligheidswaarschuwingssymbool wordt gebruikt om veiligheidsinformatie te identificeren over gevaren die kunnen leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

geeft een gevaar aan dat, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot licht of matig letsel.

indien gebruikt zonder het waarschuwingssymbool, geeft dit een situatie aan die kan leiden tot schade aan de tractor en/of motor.

HETE OPPERVLAKKEN geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

BRAND geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood, ernstig letsel en/of schade aan eigendommen.

KEN UW APPARAAT

LEES DEZE HANDLEIDING EN VEILIGHEIDSREGELS VOORDAT U UW TRACTOR GEBRUIKT
Vergelijk de afbeeldingen met uw tractor om vertrouwd te raken met de locaties van de verschillende bedieningselementen en afstellingen. Bewaar deze handleiding voor toekomstig gebruik.

Onze tractors voldoen aan de toepasselijke veiligheidsnormen van het American National Standards Institute.

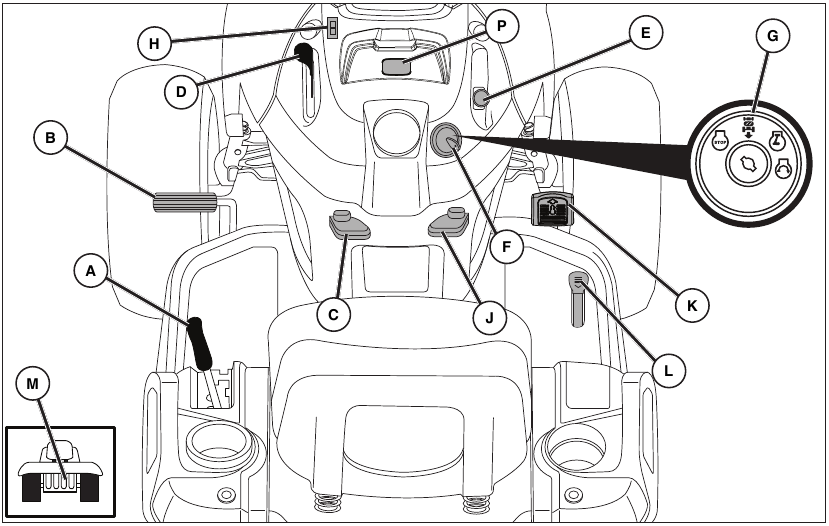

1. HEFBOOM VOOR HET OPHEFFEN VAN HET HULPSTUK - Wordt gebruikt om de maaier of andere hulpstukken die op uw tractor zijn gemonteerd, omhoog en omlaag te brengen.
2. REMPEDAAL - Wordt gebruikt voor het remmen van de tractor en het starten van de motor.
3. PARKEERREM - Vergrendelt het koppelings-/rempedaal in de remstand.
4. GASREGELING - Wordt gebruikt voor het starten en regelen van het motortoerental.
5. SCHAKELAAR KOPPELING HULPSTUK - Wordt gebruikt om de messen van de maaier of andere hulpstukken die op uw tractor zijn gemonteerd, in te schakelen.
6. CONTACTSLOT - Wordt gebruikt voor het starten en stoppen van de motor.
7. ACHTERUIT RIJ SYSTEEM (ROS) "ON" (AAN) POSITIE - Maakt het mogelijk om de maaier of een ander aangedreven hulpstuk te bedienen terwijl u achteruit rijdt.
8. LICHTSCHAKELAAR - Schakelt de koplampen in en uit.

10. CRUISE CONTROL HENDEL - Wordt gebruikt om de voorwaartse beweging van de tractor in te stellen op de gewenste snelheid zonder het voorwaartse aandrijfpendaal ingedrukt te houden.
11. VOORWAARTS AANDRIJFPEDAAL - Wordt gebruikt voor de voorwaartse beweging van de tractor.
12. ACHTERWAARTS AANDRIJFPEDAAL - Wordt gebruikt voor de achterwaartse beweging van de tractor.
13. VRIJLOOPBEDIENING - Ontkoppelt de transmissie voor het duwen of langzaam slepen van de tractor met de motor uit.

16. SERVICE MINDER / URENTELLER - Geeft aan wanneer service vereist is voor de motor en maaier.

De bediening van elke tractor kan ertoe leiden dat vreemde voorwerpen in de ogen worden geslingerd, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril of oogbeschermers tijdens het bedienen van uw tractor of het uitvoeren van aanpassingen of reparaties. We raden een standaard veiligheidsbril of een breedbeeld veiligheidsmasker aan dat over een bril wordt gedragen.

HOE U UW PRODUCT GEBRUIKT

OM DE PARKEERREM IN TE SCHAKELEN

Uw tractor is uitgerust met een schakelaar die de aanwezigheid van de bestuurder detecteert. Wanneer de motor draait, wordt elke poging van de bestuurder om de stoel te verlaten zonder eerst de parkeerrem in te schakelen, de motor uitgeschakeld.

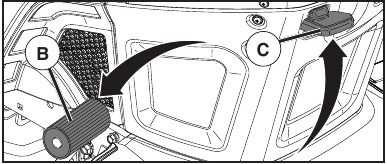

• Duw het rempedaal (B) helemaal naar beneden en houd het vast.
• Trek de parkeerremhendel (C) omhoog en houd deze vast, laat de druk van het rempedaal (B) los en laat vervolgens de parkeerremhendel los. Het pedaal moet in de remstand blijven staan. Zorg ervoor dat de parkeerrem de tractor veilig vasthoudt



STOPPEN

MAAIBLADEN -

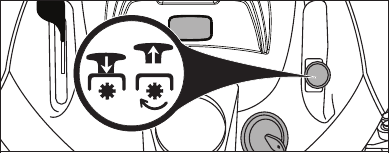

• Om de maaiblades te stoppen, plaatst u de bediening van de hulpstukkoppeling in de "DISENGAGED" (UITGESCHAKELDE) positie ( ).

  ( ) ATTACHMENT CLUTCH CONTROL "DISENGAGED" (Hulpstukkoppelingbediening "UITGESCHAKELD")
  ( ) ATTACHMENT CLUTCH CONTROL "ENGAGED" (Hulpstukkoppelingbediening "INGESCHAKELD")

AANDRIJVING -

• Om de aandrijving te stoppen, drukt u het rempedaal volledig in de "BRAKE" (REM) positie.

DE PEDALEN VOOR VOORUIT EN ACHTERUIT KEREN TERUG NAAR DE NEUTRALE STAND WANNEER ZE NIET WORDEN INGEDRUKT.

• Verplaats de gashendel (D) naar de langzame positie.


OPMERKING: Als u de gashendel niet tussen de halve en volle snelheid (snel) verplaatst voordat u stopt, kan de motor "terugschieten" ("backfire").

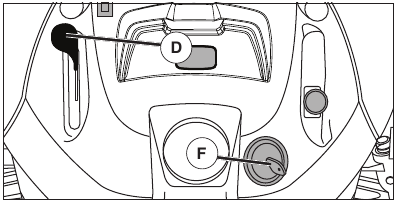

• Draai de contactsleutel (F) naar de "STOP" (STOP) positie en verwijder de sleutel. Verwijder altijd de sleutel wanneer u de tractor verlaat om ongeoorloofd gebruik te voorkomen.
• Gebruik nooit de startpositie voor koud weer om de motor te stoppen.

HET LATEN STAAN VAN DE CONTACTSCHAKELAAR IN EEN ANDERE STAND DAN "STOP" (STOP) ZAL ERTOE LEIDEN DAT DE BATTERIJ LEEG (DOOD) RAAKT.

OPMERKING: Onder bepaalde omstandigheden, wanneer de tractor stationair draait met draaiende motor, kunnen hete uitlaatgassen van de motor "bruinkleuring" ("browning") van het gras veroorzaken. Om deze mogelijkheid te voorkomen, moet u de motor altijd stoppen wanneer u de tractor op grasvelden stopt.

Stop de tractor altijd volledig, zoals hierboven beschreven, en zet de parkeerrem vast voordat u de bestuurderspositie verlaat.

OM DE GASBEDIENING TE GEBRUIKEN

Laat de motor altijd op volle snelheid (snel) draaien.

• Het laten draaien van de motor op minder dan volle snelheid (snel) vermindert de efficiëntie van de motor.
• Volle snelheid (snel) biedt de beste maaiprestaties.

OM VOORUIT EN ACHTERUIT TE BEWEGEN

De richting en snelheid van de beweging worden geregeld door de pedalen voor vooruit en achteruit.

• Start de tractor en laat de parkeerrem los.

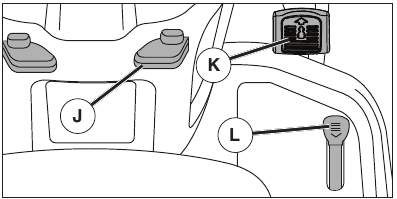

• Duw langzaam het pedaal voor vooruit (K) of achteruit (L) in om de beweging te starten. De snelheid over de grond neemt toe naarmate het pedaal verder wordt ingedrukt.


OM DE CRUISE CONTROL TE GEBRUIKEN

De cruise control kan alleen worden gebruikt voor vooruit rijden. Zie de bovenstaande afbeelding.

SYSTEEMKENMERKEN
De cruise control mag alleen worden gebruikt tijdens het maaien of transporteren op relatief gladde, rechte oppervlakken. Andere omstandigheden, zoals trimmen bij lage snelheden, kunnen ertoe leiden dat de cruise control wordt uitgeschakeld. Gebruik de cruise control niet op hellingen, ruw terrein of tijdens het trimmen of draaien.

• Terwijl het pedaal voor vooruit is ingedrukt tot de gewenste snelheid, trekt u de cruise control hendel (J) omhoog en houdt u deze vast terwijl u uw voet van het pedaal haalt en laat u vervolgens de hendel los.

Om de cruise control uit te schakelen, drukt u het rempedaal in of tikt u op het pedaal voor vooruit

OM DE MAAIHOOGTE VAN DE MAAIER AAN TE PASSEN

De positie van de hefhendel van het hulpstuk (A) bepaalt de maaihoogte.

• Plaats de hefhendel van het hulpstuk in de gewenste maaihoogtesleuf.

Het maaihoogtebereik is ongeveer 25,4 tot 101,6 mm (1 tot 4 inch). De hoogtes worden gemeten vanaf de grond tot de punt van het mes met de motor niet draaiende. Deze hoogtes zijn bij benadering en kunnen variëren afhankelijk van de bodemgesteldheid, de hoogte van het gras en de soorten gras die worden gemaaid.

• Het gemiddelde gazon moet tijdens het koele seizoen worden gemaaid tot ongeveer 63,5 mm (2-1/2 inch) en tijdens de hete maanden tot meer dan 76,2 mm (3 inch). Voor gezondere en beter uitziende gazons maait u vaak en na gematigde groei.
• Voor de beste maaiprestaties moet gras dat hoger is dan 152,4 mm (6 inch) twee keer worden gemaaid. Maak de eerste snede relatief hoog; de tweede op de gewenste hoogte.

OM DE PEILWIELEN AAN TE PASSEN

Peilwielen zijn correct afgesteld wanneer ze iets van de grond zijn wanneer de maaier zich op de gewenste maaihoogte in de werkstand bevindt. Peilwielen houden het maaidek vervolgens in de juiste positie om scalperen in de meeste terreinomstandigheden te helpen voorkomen.

OPMERKING: Stel de peilwielen af terwijl de tractor op een vlakke, horizontale ondergrond staat.

• Stel de maaier in op de gewenste maaihoogte. (Zie "DE MAAIHOOGTE VAN HET APPARAAT AANPASSEN" in het hoofdstuk Bediening van deze handleiding.)
• Met de maaier in de gewenste maaihoogte moeten de peilwielen zo worden gemonteerd dat ze iets van de grond zijn. Installeer het peilwiel in het juiste gat, zoals weergegeven, en draai het stevig vast.

• Herhaal dit voor de tegenoverliggende zijde en installeer het peilwiel in hetzelfde afstelgat.

OM DE MAAIER TE BEDIENEN

Uw tractor is uitgerust met een schakelaar die de aanwezigheid van de bestuurder detecteert. Elke poging van de bestuurder om de stoel te verlaten met de motor draaiende en de hulpstukkoppeling ingeschakeld, zal de motor uitschakelen. U moet volledig en centraal in de stoel blijven zitten om te voorkomen dat de motor aarzelt of afslaat wanneer u uw apparatuur op ruw, glooiend terrein of heuvels gebruikt.

• Selecteer de gewenste maaihoogte. (Zie "DE MAAIHOOGTE VAN HET APPARAAT AANPASSEN".)
• Start de maaiblades door de bediening van de hulpstukkoppeling in te schakelen.

OM DE MAAIBLADEN TE STOPPEN

Schakel de bediening van de hulpstukkoppeling uit.

Gebruik de maaier niet zonder de hele grasvanger, op maaiers die hiermee zijn uitgerust, of de afvoergoot op zijn plaats

ACHTERUITRIJSYSTEEM (ROS)

Uw tractor is uitgerust met een achteruitrijsysteem (ROS). Elke poging van de bestuurder om in de achteruit te rijden met de hulpstukkoppeling ingeschakeld, zal de motor uitschakelen, tenzij de contactsleutel in de "ON" (AAN) positie van de ROS staat.

Achteruitrijden met de hulpstukkoppeling ingeschakeld tijdens het maaien wordt ten zeerste afgeraden. Het inschakelen van de ROS "ON" (AAN), om achteruitrijden met de hulpstukkoppeling ingeschakeld mogelijk te maken, mag alleen worden gedaan wanneer de bestuurder besluit dat het noodzakelijk is om de machine met het ingeschakelde hulpstuk te verplaatsen. Maai niet achteruit, tenzij het absoluut noodzakelijk is.

HET ACHTERUITRIJSYSTEEM GEBRUIKEN -
Gebruik dit alleen als u zeker weet dat er geen kinderen of andere omstanders het maaigebied betreden.

• Duw het rempedaal helemaal naar beneden.
• Draai met draaiende motor de contactsleutel tegen de klok in naar de "ON" (AAN) positie van de ROS.

• Kijk naar beneden en achterom voordat en tijdens het achteruitrijden.
• Duw langzaam het pedaal voor achteruitrijden in om de beweging te starten.
• Wanneer het gebruik van de ROS niet langer nodig is, draait u de contactsleutel met de klok mee naar de "ON" (AAN) positie van de motor.


OM OP HELLINGEN TE WERKEN

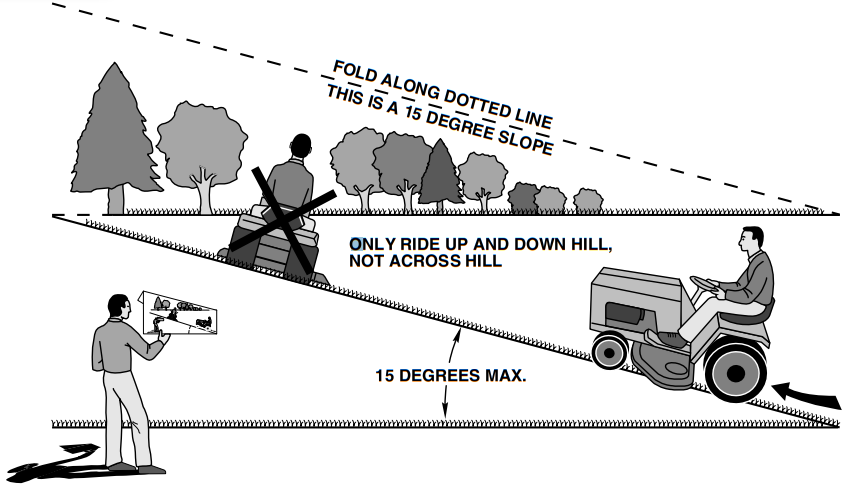

Rijd niet op of af hellingen met een helling van meer dan 15° en rijd niet over een helling.

• Kies de laagste snelheid voordat u heuvels op of af gaat.
• Vermijd stoppen of het veranderen van snelheid op heuvels.
• Als stoppen absoluut noodzakelijk is, duw dan het rempedaal snel naar de remstand en schakel de parkeerrem in.
• Om de beweging opnieuw te starten, laat u langzaam de parkeerrem en het rempedaal los.
• Duw langzaam het juiste pedaal naar de laagste instelling.
• Maak alle bochten langzaam.

OM TE TRANSPORTEREN

Wanneer u uw tractor duwt of sleept, zorg er dan voor dat de transmissie is ontkoppeld door de vrijloopbediening in de vrijloopstand te zetten. De vrijloopbediening bevindt zich aan de achterste trekhaak van de tractor.

• Breng de hulpstukhef naar de hoogste stand met de bediening van de hulpstukhef.
• Trek de vrijloopbediening naar buiten en in de sleuf en laat deze los zodat deze in de ontkoppelde positie wordt gehouden.

• Duw of sleep de tractor niet met meer dan 3,2 km/u (twee (2) mph).
• Om de transmissie opnieuw in te schakelen, herhaalt u de bovenstaande procedure.


OPMERKING: Om te voorkomen dat de motorkap beschadigd raakt tijdens het transport van uw tractor op een vrachtwagen of aanhanger, moet u ervoor zorgen dat de motorkap gesloten is en aan de tractor is bevestigd. Gebruik een geschikte manier om de motorkap aan de tractor te bevestigen (touw, koord, enz.).

HET SLEPEN VAN KARREN EN ANDERE HULPSTUKKEN

Sleep alleen de hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Een te zware last op een helling is gevaarlijk. Banden kunnen de grip op de grond verliezen en ervoor zorgen dat u de controle over uw tractor verliest.

SERVICE MINDER/URENTELLER

De servicemelder toont het totale aantal uren dat de motor heeft gedraaid en geeft aan wanneer de motor of maaier onderhoud nodig heeft. Na elke 50 bedrijfsuren blijft het oliekannetje 2 uur branden of totdat een handmatige reset plaatsvindt. Om het display handmatig te resetten, draait u de contactsleutel vijf keer naar de aan-stand en vervolgens naar de uit-stand (1 seconde aan, 1 seconde uit). Zie het hoofdstuk Onderhoud van deze handleiding voor het onderhouden van de motor en maaier.

OPMERKING: De servicemelder werkt wanneer de contactsleutel in een andere stand dan "STOP" (STOP) staat. Voor een nauwkeurige aflezing moet u ervoor zorgen dat de sleutel in de "STOP" (STOP) positie blijft staan wanneer de motor niet draait.

VOORDAT U DE MOTOR START

CONTROLEER HET MOTOROLIEPEIL

De motor in uw tractor is in de fabriek al gevuld met olie voor de zomer.

• Controleer de motorolie met de tractor op een vlakke ondergrond.
• Verwijder de olievuldop/peilstok en veeg deze schoon, plaats de peilstok terug en draai de dop stevig vast, wacht een paar seconden, verwijder en lees het oliepeil af. Voeg indien nodig olie toe tot de "FULL" (VOL) markering op de peilstok is bereikt. Niet te vol doen.
• Voor gebruik bij koud weer moet u de olie verversen om het starten te vergemakkelijken. (Zie "OLIE VISCOSITEITSKAART" in het hoofdstuk Onderhoud van deze handleiding.)
• Om de motorolie te verversen, zie het hoofdstuk Onderhoud in deze handleiding.

BENZINE TOEVOEGEN

• Vul de brandstoftank tot de onderkant van de vulhals. Niet te vol doen. Gebruik verse, schone, normale benzine met een minimum van 87 octaan. Meng geen olie met benzine. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt om de versheid van de brandstof te garanderen.

Veeg gemorste olie of brandstof weg. Bewaar, morst of gebruik geen benzine in de buurt van open vuur.

WANNEER U BIJ TEMPERATUREN ONDER 0°C WERKT, GEBRUIK DAN VERSE, SCHONE WINTERBENZINE OM EEN GOEDE START BIJ KOUD WEER TE GARANDEREN.

Brandstoffen gemengd met alcohol (gasohol genoemd of met ethanol of methanol) kunnen vocht aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Laat de benzinetank leeglopen, start de motor en laat hem draaien totdat de brandstofleidingen en carburateur leeg zijn. Gebruik volgend seizoen verse brandstof. Zie Opslaginstructies voor meer informatie. Gebruik nooit motor- of carburateurreinigingsproducten in de brandstoftank, anders kan er permanente schade ontstaan. Brandstofstabilisator is een acceptabel alternatief om de vorming van brandstofgomafzettingen tijdens opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding die op de stabilisatorcontainer staat. Laat de motor minstens 10 minuten draaien na het toevoegen van stabilisator, zodat de stabilisator de carburateur kan bereiken. Maak de benzinetank en carburateur niet leeg als u brandstofstabilisator gebruikt.

OM DE MOTOR TE STARTEN

De Briggs & Stratton Endurance-motor waarmee uw tractor is uitgerust, beschikt over een Ready-Start automatisch chokesysteem voor een vereenvoudigde start in normale omstandigheden. Lees de volgende startinstructies zorgvuldig door.

Wanneer de motor voor het eerst wordt gestart of als de motor zonder brandstof is komen te zitten, zal er extra tijd nodig zijn om de brandstof van de tank naar de motor te verplaatsen.

• Zorg ervoor dat de vrijloopbediening zich in de ingeschakelde positie van de transmissie bevindt.
• Ga op de stoel in de bedieningspositie zitten, druk het rempedaal in en zet de parkeerrem vast.
• Zet de bediening van de aankoppelingskoppeling in de "DISENGAGED" (UITGESCHAKELD) positie.

NORMALE START (0°C en hoger)

• Zet de gashendel in de snelle positie () en klik deze op zijn plaats.
• Steek de sleutel in het contact en draai de sleutel met de klok mee () naar de "START" (START) positie en laat de sleutel los zodra de motor start.
• Wanneer de motor start, kunnen de hulpstukken en de aandrijving nu worden gebruikt. Als de motor de belasting niet accepteert en afslaat, start de motor dan opnieuw en laat hem een minuut warmdraaien.
• Laat de gashendel in de snelle positie staan () tijdens het maaien.

STARTEN BIJ KOUD WEER (0°C en lager)

• Zet de gashendel voorbij de snelle stand in de startpositie voor koud weer ().

Laat de startmotor niet langer dan vijftien seconden per minuut continu draaien. Als de motor na meerdere pogingen niet start, wacht dan een paar minuten en probeer het opnieuw.

• Steek de sleutel in het contact en draai de sleutel met de klok mee naar de "START" (START) positie en laat de sleutel los zodra de motor start.
• Wanneer de motor start, zet u de gashendel terug in de snelle stand () om op te warmen. De benodigde tijd voor het opwarmen varieert van enkele seconden tot een minuut, afhankelijk van de omstandigheden en de temperatuur.
• Laat de gashendel in de snelle positie staan () tijdens het maaien.

AUTOMATISCHE TRANSMISSIE OPWARMEN

• Voordat u met de unit bij koud weer gaat rijden, moet de transmissie als volgt worden opgewarmd:
  • Zorg ervoor dat de tractor op een vlakke ondergrond staat.
  • Laat de parkeerrem los en laat de rem langzaam terugkeren naar de werkstand.
  • Wacht een minuut totdat de transmissie is opgewarmd. Dit kan tijdens de opwarmperiode van de motor worden gedaan.
• De hulpstukken kunnen ook worden gebruikt tijdens de opwarmperiode van de motor nadat de transmissie is opgewarmd.

TRANSMISSIE ONTLUCHTEN

Schakel de vrijloophendel nooit in of uit terwijl de motor draait.

Om een goede werking en prestaties te garanderen, wordt aanbevolen om de transmissie te ontluchten voordat u de tractor voor het eerst gebruikt. Deze procedure verwijdert alle opgesloten lucht in de transmissie die zich tijdens het transport van uw tractor kan hebben ontwikkeld.

INDIEN UW TRANSMISSIE MOET WORDEN VERWIJDERD VOOR ONDERHOUD OF VERVANGING, MOET DEZE NA HERINSTALLATIE WORDEN ONTLUCHT VOORDAT U DE TRACTOR GEBRUIKT.

1. Plaats de tractor veilig op een vlakke ondergrond - die vrij en open is - met de motor uit en de parkeerrem ingeschakeld.
2. Ontkoppel de transmissie door de vrijloopbediening in de ontkoppelde positie te zetten. (Zie "VOOR TRANSPORT" in dit hoofdstuk van de handleiding.)
3. Ga op de tractorstoel zitten en start de motor. Nadat de motor draait, zet u de gashendel in de lage stand. Laat de parkeerrem los

Op elk moment tijdens stap 4 kunnen de aandrijfwielen bewegen.

4. Druk het vooruitpedaal volledig in, houd dit vijf (5) seconden vast en laat het pedaal los. Druk het achteruitpedaal volledig in, houd dit vijf (5) seconden vast en laat het pedaal los. Herhaal deze procedure drie (3) keer.
5. Zet de motor uit en zet de parkeerrem vast.
6. Schakel de transmissie in door de vrijloopbediening in de ingeschakelde positie te zetten. (Zie "VOOR TRANSPORT" in dit hoofdstuk van de handleiding.)
7. Ga op de tractorstoel zitten en start de motor. Nadat de motor draait, zet u de gashendel op halve (1/2) snelheid. Laat de parkeerrem los.
8. Rijd de tractor ongeveer 1,5 meter naar voren en vervolgens 1,5 meter achteruit. Herhaal deze rijprocedure drie keer.

Uw transmissie is nu ontlucht en klaar voor normaal gebruik.

MAAITIPS

• Gebruik GEEN sneeuwkettingen wanneer het maaidek aan de tractor is bevestigd.
• Het maaidek moet correct waterpas staan voor de beste maaiprestaties. Zie "MAAIDEK WATERPAS ZETTEN" in het hoofdstuk Service en Afstellingen van deze handleiding.
• De linkerzijde van het maaidek moet worden gebruikt om te trimmen.
• Rijd zo dat het maaisel wordt uitgeworpen op het gebied dat is gemaaid. Zorg ervoor dat het gemaaide gebied zich rechts van de tractor bevindt. Dit resulteert in een gelijkmatigere verdeling van het maaisel en een gelijkmatiger maairesultaat.
• Bij het maaien van grote oppervlakken, begint u door naar rechts te draaien, zodat het maaisel wordt afgevoerd van struiken, hekken, opritten, enz. Na een of twee rondes maait u in de tegenovergestelde richting en maakt u bochten naar links totdat u klaar bent.

•
  Als het gras extreem lang is, moet het twee keer worden gemaaid om de belasting en het mogelijke brandgevaar door gedroogd maaisel te verminderen. Maak de eerste snede relatief hoog; de tweede op de gewenste hoogte.
• Maai het gras niet als het nat is. Nat gras verstopt het maaidek en laat ongewenste klonten achter. Laat het gras drogen voordat u gaat maaien.
• Laat de motor altijd op vol gas draaien tijdens het maaien om betere maaiprestaties en een goede afvoer van materiaal te garanderen. Regel de rijsnelheid door een lage versnelling te selecteren die de maaiprestaties en de gewenste kwaliteit van de snede geeft.
• Selecteer bij het bedienen van hulpstukken een rijsnelheid die geschikt is voor het terrein en de beste prestaties van het gebruikte hulpstuk geeft.

ONDERHOUD

ONDERHOUDSSCHEMA		VOOR ELK GEBRUIK	ELKE 8 UUR	ELKE 25 UUR	ELKE 50 UUR	ELKE 100 UUR	ELK SEIZOEN	VOOR OPSLAG
TRACTOR	Controleer de werking van de remmen
	Controleer de bandenspanning
	Controleer de aanwezigheid van de bestuurder en de ROS-systemen
	Controleer op losse bevestigingsmiddelen
	Controleer/vervang maaibladen
	Smeerschema
	Controleer het batterijniveau
	Reinig de batterij en de aansluitklemmen
	Reinig vuil van de stuurplaat
	Controleer de koeling van de transaxle
	Controleer de vlakheid van de maaier
	Controleer V-snaren
MOTOR	Controleer het motoroliepeil
	Ververs de motorolie (modellen met oliefilter)
	Ververs de motorolie (modellen zonder oliefilter)
	Reinig het luchtfilter
	Reinig het luchtscherm
	Inspecteer de uitlaatdemper/vonkenvanger
	Vervang het oliefilter (indien aanwezig)
	Reinig de koelribben van de motor
	Vervang de bougie
	Vervang de papieren cartridge van het luchtfilter
	Vervang het brandstoffilter

1. Vaker verversen bij gebruik onder zware belasting of bij hoge omgevingstemperaturen
2. Vaker onderhoud uitvoeren bij gebruik in vuile of stoffige omstandigheden.
3. Vervang de messen vaker bij het maaien in zandgrond.
4. Niet vereist indien uitgerust met onderhoudsvrije batterij
5. Zie Reiniging in het onderhoudshoofdstuk.
6. Inspecteer de uitlaatdemper om de 50 bedrijfsuren of zes maanden op tekenen van schade. Als er schade wordt geconstateerd, raadpleeg dan de lijst met reparatieonderdelen of neem contact op met uw plaatselijke dealer om een vervanging te bestellen.

ALGEMENE AANBEVELINGEN

De garantie op deze tractor dekt geen items die zijn blootgesteld aan misbruik of nalatigheid door de bediener. Om de volledige waarde van de garantie te ontvangen, moet de bediener de tractor onderhouden zoals beschreven in deze handleiding.

Sommige aanpassingen moeten periodiek worden uitgevoerd om uw tractor goed te onderhouden.

Controleer minstens één keer per seizoen of u een van de aanpassingen moet uitvoeren die worden beschreven in het hoofdstuk Service en aanpassingen van deze handleiding.

• Minstens één keer per jaar moet u de bougie vervangen, het luchtfilter reinigen of vervangen en de messen en riemen controleren op slijtage. Een nieuwe bougie en een schoon luchtfilter zorgen voor een goede lucht-brandstofmengsel en helpen uw motor beter te lopen en langer mee te gaan.

VOOR ELK GEBRUIK

• Controleer het motoroliepeil.
• Controleer de werking van de remmen.
• Controleer de bandenspanning.
• Controleer de aanwezigheid van de bestuurder en de ROS-systemen op een goede werking.
• Controleer op losse bevestigingsmiddelen.

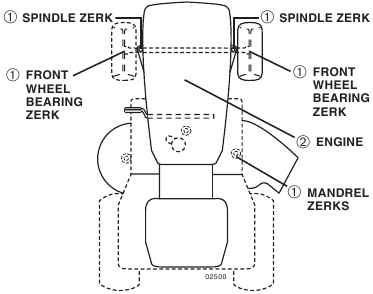

SMEERSCHEMA

1. Algemeen vet
2. Raadpleeg het hoofdstuk Onderhoud "MOTOR"

SMEER OF VET DE DRAAIPUNTEN NIET DIE SPECIALE NYLONLAGERS HEBBEN. VISKEUZE SMEERMIDDELEN ZULLEN STOF EN VUIL AANTREKKEN DIE DE LEVENSDUUR VAN DE ZELFSMEERLAGERS ZULLEN VERKORTEN. ALS U VINDT DAT ZE MOETEN WORDEN GESMEERD, GEBRUIK DAN SLECHTS ZUINIG EEN DROOG SMEERMIDDEL VAN POEDERVORMIGE GRAFIET.

TRACTOR

Neem altijd de veiligheidsregels in acht bij het uitvoeren van onderhoud.

REM WERKING

Als de tractor meer dan vijf (5) voet (1,5 m) nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of geplaveide ondergrond, dan moeten de remmen worden gecontroleerd en afgesteld. (Zie "TO CHECK BRAKE" (REMMEN CONTROLEREN) in het gedeelte Service en Afstellingen van deze handleiding.)

BANDEN

• Zorg voor de juiste luchtdruk in alle banden. (Zie de zijkanten van de banden voor de juiste PSI.)
• Houd banden vrij van benzine, olie of insectenbestrijdingsmiddelen die rubber kunnen aantasten.
• Vermijd stronken, stenen, diepe sporen, scherpe voorwerpen en andere gevaren die bandenschade kunnen veroorzaken.

OPMERKING: Om bandenlekken te dichten en lekke banden als gevolg van langzame lekkages te voorkomen, kan bandenafdichtmiddel worden gekocht bij uw plaatselijke onderdelenhandelaar. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden.

SYSTEEM VOOR AANWEZIGHEID VAN DE BEDIENER EN ACHTERUITRIJ SYSTEEM (ROS)

Zorg ervoor dat de systemen voor de aanwezigheid van de bediener en achteruitrijden correct werken. Als uw tractor niet werkt zoals beschreven, verhelp het probleem dan onmiddellijk.

• De motor mag niet starten, tenzij het rempedaal volledig is ingetrapt en de bediening van de aankoppelingskoppeling in de ontkoppelde stand staat.

CONTROLEER HET SYSTEEM VOOR AANWEZIGHEID VAN DE BEDIENER

• Wanneer de motor draait, moet elke poging van de bediener om de stoel te verlaten zonder eerst de parkeerrem te activeren, de motor uitschakelen.
• Wanneer de motor draait en de aankoppelingskoppeling is ingeschakeld, moet elke poging van de bediener om de stoel te verlaten, de motor uitschakelen.
• De aankoppelingskoppeling mag nooit werken, tenzij de bediener op de stoel zit.

CONTROLEER HET ACHTERUITRIJ (ROS) SYSTEEM

• Wanneer de motor draait met de contactsleutel in de "ON" (AAN) stand van de motor en de aankoppelingskoppeling is ingeschakeld, moet elke poging van de bediener om in de achteruit te schakelen, de motor uitschakelen.

• Wanneer de motor draait met de contactsleutel in de "ON" (AAN) stand van het ROS en de aankoppelingskoppeling is ingeschakeld, mag elke poging van de bediener om in de achteruit te schakelen de motor NIET uitschakelen.


MESONDERHOUD

Voor de beste resultaten moeten de messen van de maaier scherp worden gehouden. Vervang verbogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant van uw tractor. Het gebruik van een mes dat niet is goedgekeurd door de fabrikant van uw tractor is gevaarlijk, kan uw tractor beschadigen en maakt uw garantie ongeldig.

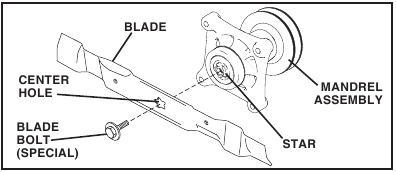

MES VERWIJDEREN

• Zet de maaier in de hoogste stand om toegang tot de messen te krijgen.


OPMERKING: Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.

• Verwijder de mesbout door deze tegen de klok in te draaien.
• Installeer een nieuw of opnieuw geslepen mes met de gestempelde "GRASS SIDE" (GRASKANT) naar de grond gericht.

Om een correcte montage te garanderen, moet het middelste gat in het mes uitgelijnd zijn met de ster op de dorelassemblage.

• Installeer en draai de mesbout stevig vast (45-55 Ft. Lbs./ 62-75 Nm).

SPECIALE MESBOUT IS WARMTEBEHANDELD.

ACCU

Uw tractor heeft een acculaadsysteem dat voldoende is voor normaal gebruik. Het periodiek opladen van de accu met een autolader verlengt echter de levensduur.

• Houd de accu en de aansluitklemmen schoon.
• Houd de accubouten goed vast.
• Houd de kleine ontluchtingsgaatjes open.
• Laad 1 uur op met 6-10 ampère.

OPMERKING: De originele accu op uw tractor is onderhoudsvrij. Probeer niet om doppen of deksels te openen of te verwijderen. Het is niet nodig om het elektrolytniveau toe te voegen of te controleren.

ACCU EN AANSLUITKLEMMEN REINIGEN
Corrosie en vuil op de accu en de aansluitklemmen kunnen ervoor zorgen dat de accu vermogen "lekt".

• Verwijder de klembeschermer.
• Koppel EERST de ZWARTE accukabel los, daarna de RODE accukabel en verwijder de accu uit de tractor.
• Spoel de accu af met schoon water en droog hem af.
• Reinig de aansluitklemmen en accukabeluiteinden met een staalborstel totdat ze glanzen.
• Smeer de aansluitklemmen in met vet of vaseline.
• Installeer de accu opnieuw. (Zie "REPLACING BATTERY" (ACCU VERVANGEN) in het gedeelte Service en Afstellingen van deze handleiding.)

V-RIEMEN

Controleer de V-riemen na 100 bedrijfsuren op slijtage en vervanging indien nodig. De riemen zijn niet verstelbaar. Vervang de riemen als ze door slijtage beginnen te slippen.

TRANSAXLE ONDERHOUD

De ventilator en koelribben van de transmissie moeten schoon worden gehouden om een goede koeling te garanderen.
Probeer de ventilator of transmissie niet te reinigen terwijl de motor draait of terwijl de transmissie heet is. Gebruik geen water onder hoge druk of stoom om de transmissie te reinigen om mogelijke schade aan de afdichtingen te voorkomen.

• Inspecteer de koelventilator om er zeker van te zijn dat de ventilatorbladen intact en schoon zijn.
• Inspecteer de koelribben op vuil, grasresten en andere materialen. Gebruik geen perslucht of een hogedrukspuit om de koelribben te reinigen om schade aan de afdichtingen te voorkomen.

TRANSAXLE POMPVLOEISTOF

De transaxle is in de fabriek afgesloten en er is geen vloeistofonderhoud nodig voor de levensduur van de transaxle. Mocht de transaxle ooit lekken of onderhoud nodig hebben, neem dan contact op met uw dichtstbijzijnde geautoriseerde servicecenter/afdeling.

V-RIEMEN

Controleer de V-riemen na 100 bedrijfsuren op slijtage en vervanging indien nodig. De riemen zijn niet verstelbaar. Vervang de riemen als ze door slijtage beginnen te slippen.

MOTOR

SMERING

Gebruik uitsluitend hoogwaardige detergentolie met API-serviceclassificatie SJ-SN. Selecteer de SAE-viscositeitsklasse van de olie op basis van de verwachte bedrijfstemperatuur.

OPMERKING: Hoewel multigrade-oliën (5W30, 10W30 enz.) het starten bij koud weer verbeteren, leiden ze tot een hoger olieverbruik bij gebruik boven 0°C. Controleer het motoroliepeil vaker om mogelijke motorschade door een laag oliepeil te voorkomen.

Vervang de olie na elke 50 bedrijfsuren of minstens één keer per jaar als de tractor geen 50 uur in één jaar wordt gebruikt.

Controleer het carteroliepeil voordat u de motor start en na elke acht (8) bedrijfsuren. Draai de olievuldop/peilstok elke keer dat u het oliepeil controleert goed vast.

MOTOROLIE VERVERSEN

Zie bovenstaande afbeelding.
Bepaal het verwachte temperatuurbereik voordat u de olie ververst. Alle olie moet voldoen aan API-serviceclassificatie SJ-SN.

• Zorg ervoor dat de tractor op een vlakke ondergrond staat.
• Olie loopt gemakkelijker weg als deze warm is.
• Vang de olie op in een geschikte container.

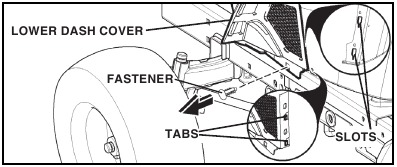

VERWIJDERING VAN DE ONDERSTE DASHBOARD AFDEKKING

• Til de motorkap op.
• Verwijder de bevestiging van de onderste dashboard afdekking.

Verwijder de onderste dashboard afdekking voorzichtig om ervoor te zorgen dat de afdeklipjes niet breken.

• Schuif de onderste dashboard afdekking omhoog om de afdeklipjes los te maken van de taps toelopende sleuven in het onderste dashboard en verwijder deze.

• Verwijder de olievuldop/peilstok. Zorg ervoor dat er geen vuil in de motor komt bij het verversen van de olie.

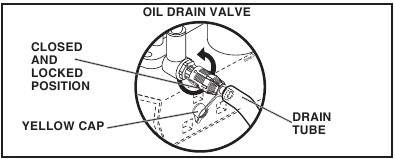

• Verwijder de gele dop van het uiteinde van de aftapkraan en installeer de aftapslang op de fitting.
• Ontgrendel de aftapkraan door deze naar binnen te duwen en tegen de klok in te draaien.
• Trek aan de aftapkraan om te openen.

• Nadat de olie volledig is afgetapt, sluit en vergrendel de aftapkraan door deze naar binnen te duwen en met de klok mee te draaien totdat de pin zich in de vergrendelde positie bevindt, zoals weergegeven.
• Verwijder de aftapslang en plaats de dop terug op de onderste fitting van de aftapkraan.
• Vul de motor bij met olie via de olievulpeilstokbuis. Giet langzaam. Niet te vol gieten. Zie voor de geschatte capaciteit het hoofdstuk "PRODUCTSPECIFICATIES" van deze handleiding.
• Gebruik de meter op de olievuldop/peilstok om het niveau te controleren. Zorg ervoor dat de peilstokdop goed is vastgedraaid voor een nauwkeurige meting. Houd de olie op de "VOL"-lijn op de peilstok. Draai de dop goed vast op de buis wanneer u klaar bent.

MOTOROLIEFILTER

Vervang het motoroliefilter elk seizoen of bij elke tweede olieverversing als de tractor meer dan 100 uur per jaar wordt gebruikt.

OPMERKING: Verwijder indien nodig de onderste dashboard afdekkingen met behulp van de stappen uit het hoofdstuk "Verwijdering van de onderste dashboard afdekking" van deze handleiding.

LUCHTFILTER

Uw motor zal niet goed lopen met een vuil luchtfilter. Reinig de luchtfilter vaker bij stoffige omstandigheden.

REINIG LUCHTSCHERM

Het luchtscherm bevindt zich boven de luchtinlaatventilator boven op de motor. Het luchtscherm moet vrij worden gehouden van vuil en kaf om motorschade door oververhitting te voorkomen. Reinig met een staalborstel of perslucht om vuil en hardnekkige gedroogde gomvezels te verwijderen.

MOTOR KOELSYSTEEM

Om een goede koeling te garanderen, moet u ervoor zorgen dat het grasscherm, de koelribben en andere uitwendige oppervlakken van de motor te allen tijde schoon worden gehouden.
Verwijder elke 100 bedrijfsuren (vaker bij extreem stoffige, vuile omstandigheden) de ventilatorbehuizing en andere koelmantels. Reinig de koelribben en uitwendige oppervlakken indien nodig. Zorg ervoor dat de koelmantels opnieuw worden geïnstalleerd.

OPMERKING: Het gebruik van de motor met een verstopt grasscherm, vuile of verstopte koelribben en/of verwijderde koelmantels veroorzaakt motorschade door oververhitting.

BOUGIES

Vervang de bougies aan het begin van elk maaiseizoen of na elke 100 bedrijfsuren, afhankelijk van wat zich het eerst voordoet. Het bougietype en de elektrodenafstand worden weergegeven in het hoofdstuk "PRODUCTSPECIFICATIES" van deze handleiding.

DEMPER

Inspecteer en vervang een verroeste uitlaatdemper en vonkenvanger (indien aanwezig), aangezien dit brandgevaar en/of schade kan veroorzaken.

IN-LINE BRANDSTOFFILTER

Het brandstoffilter moet één keer per seizoen worden vervangen. Als het brandstoffilter verstopt raakt en de brandstoftoevoer naar de carburateur belemmert, is vervanging vereist.

• Verwijder met een koude motor het filter en sluit de brandstofleidingen af.
• Plaats een nieuw brandstoffilter in de brandstofleiding met de pijl naar de carburateur gericht.
• Zorg ervoor dat er geen brandstoflekken zijn en dat de klemmen goed zijn geplaatst.
• Veeg onmiddellijk gemorste benzine op.

REINIGING

• Reinig de motor, accu, stoel, afwerking enz. van alle vreemde stoffen.

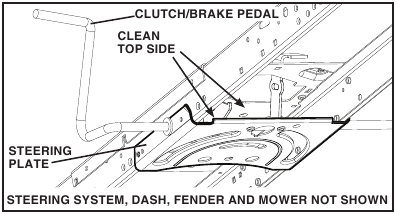

• Verwijder vuil van de stuurplaat. Vuil kan de beweging van de koppelings-/rempedaalas beperken, waardoor de riem slipt en de aandrijving verloren gaat.


  Vermijd alle knelpunten en bewegende delen.
• Houd afgewerkte oppervlakken en wielen vrij van benzine, olie enz.
• Bescherm geverfde oppervlakken met autowax.

Met uitzondering van de spoelpoort (indien aanwezig), raden we niet aan om een tuinslang of hogedrukreiniger te gebruiken om de buitenkant van uw tractor schoon te maken, tenzij de motor en de transmissie zijn afgedekt om te voorkomen dat er water binnendringt. Water in de motor of transmissie verkort de levensduur van uw tractor. Gebruik perslucht of een bladblazer om gras, bladeren en afval van de buitenkant van de tractor en maaier te verwijderen.

DEK SPOELPOORT

Het dek van uw tractor is uitgerust met een spoelpoort als onderdeel van het dekspoelsysteem. Deze moet na elk gebruik worden gebruikt.

1. Rijd met de tractor naar een vlakke, vrije plek op uw gazon, dicht genoeg bij een waterkraan zodat uw tuinslang erbij kan.

   Zorg ervoor dat de uitwerpopening van de tractor is gericht op AFSTAND van uw huis, garage, geparkeerde auto's enz. Verwijder de opvangbak of mulchafdekking indien bevestigd.
2. Zorg ervoor dat de bediening van de koppelingskoppeling zich in de stand "UITGESCHAKELD" (DISENGAGED) bevindt, zet de parkeerrem en zet de motor af.
3. Draai de mondstukadapter (verpakt bij de gebruikershandleiding van uw tractor) op het uiteinde van uw tuinslang.
4. Trek de borgring van de mondstukadapter naar achteren en duw de adapter op de dekspoelpoort aan de linkerkant van het maaidek. Laat de borgring los om de adapter op het mondstuk te vergrendelen.


Trek aan de slang om er zeker van te zijn dat de verbinding veilig is.

5. Zet het water aan.
6. Terwijl u in de bestuurderspositie op de tractor zit, start u de motor opnieuw en plaatst u de gashendel in de stand Snel (Fast) " ".

Controleer het gebied nogmaals om er zeker van te zijn dat het gebied vrij is. Zorg ervoor dat er geen kinderen in de buurt zijn tijdens het reinigen van het dek.

7. Verplaats de bediening van de koppelingskoppeling van de tractor naar de stand "INGESCHAKELD" (ENGAGED). Blijf in de bestuurderspositie met het maaidek ingeschakeld totdat het dek is schoongemaakt.
8. Verplaats de bediening van de koppelingskoppeling van de tractor naar de stand "UITGESCHAKELD" (DISENGAGED). Draai de contactsleutel naar de stand STOP (STOP) om de motor van de tractor uit te schakelen. Zet het water uit.
9. Trek de borgring van de mondstukadapter naar achteren om de adapter los te koppelen van de mondstukspoelpoort.
10. Verplaats de tractor naar een droge plaats, bij voorkeur een betonnen of verharde plaats. Plaats de bediening van de koppelingskoppeling in de stand "INGESCHAKELD" (ENGAGED) om overtollig water te verwijderen en te helpen drogen voordat u de tractor opbergt.

Een gebroken of ontbrekende spoelfitting kan u of anderen blootstellen aan weggeslingerde voorwerpen door contact met het mes.

• Vervang een gebroken of ontbrekende spoelfitting onmiddellijk voordat u de maaier opnieuw gebruikt.
• Sluit alle gaten in de maaier af met bouten en borgmoeren.

ONDERHOUD EN AFSTELLINGEN

OM ERNSTIG LETSEL TE VOORKOMEN, VOORAFGAAND AAN HET UITVOEREN VAN ONDERHOUD OF AFSTELLINGEN:

• Duw het rempedaal volledig in en zet de parkeerrem vast.
• Plaats de koppeling van het hulpstuk in de stand "UITGESCHAKELD" (DISENGAGED).
• Draai de contactsleutel naar "STOP" (STOP) en verwijder de sleutel.
• Zorg ervoor dat de messen en alle bewegende delen volledig tot stilstand zijn gekomen.
• Ontkoppel de bougiekabel van de bougie en plaats de kabel zo dat deze niet in contact kan komen met de bougie.

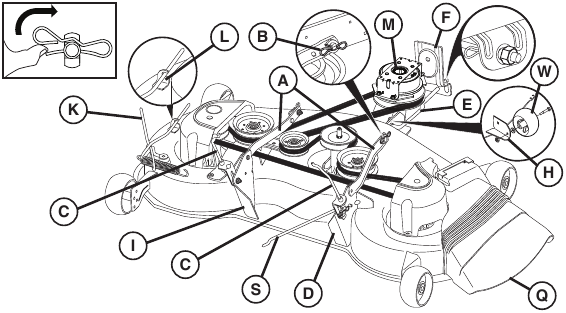

DE MAAIER VERWIJDEREN

1. MAAIER ZIJOPHANGING ARMEN
2. BORGVEER
3. ACHTERSTE LIFTSTANG(EN)
4. ACHTERSTE MAAIERBEUGEL RECHTERZIJDE
5. VOORSTE LIFTSTANGSAMENSTEL
6. VOORSTE OPHANGBEUGEL

8. VOORSTE MAAIERBEUGEL
9. ACHTERSTE MAAIERBEUGEL LINKERZIJDE

11. RIEMSPANSTANG
12. VERGRENDELINGSBEUGEL
13. KOPPELINGSSCHIJF MOTOR

17. DEFLECTOR

19. ANTI-ZWAAISTANG

23. VOORWIEL

• Plaats de koppeling van het hulpstuk in de stand "UITGESCHAKELD" (DISENGAGED).
• Laat de hefboom van het hulpstuk zakken tot de laagste stand.
• Ontkoppel de riemspanstang (K) van de vergrendelingsbeugel (L).

  De riemspanstang is voorzien van een veer. Houd de stang stevig vast en laat deze langzaam los.
• Verwijder de maaierriem van de elektrische koppelingsschijf (M).
• Ontkoppel de voorste stang (E) van de maaier - verwijder de borgveer en de ring.
• Ga naar een van beide zijden van de maaier en ontkoppel de ophangarm van de maaier (A) van het chassis en de achterste hefstang (C) van de achterste maaierbeugel (D) - verwijder de borgveren en de ringen.
• Ga naar de andere kant van de maaier en ontkoppel de ophangarm en de achterste hefstang.

  Nadat de achterste hefstangen zijn losgekoppeld, is de hefboom van het hulpstuk voorzien van een veer. Houd de hefboom stevig vast wanneer u de stand van de hefboom wijzigt.
• Ontkoppel vanaf de rechterkant van de maaier de anti-zwaaistang (S) van de rechter achterste maaierbeugel (D) - verwijder de borgveer en de ring en trek de maaier naar u toe totdat de stang uit het gat in de beugel valt.
• Draai het stuur van de tractor zo ver mogelijk naar links.
• Schuif de maaier onder de rechterkant van de tractor vandaan.

DE MAAIER INSTALLEREN

1. ZET DE PARKEERREMHENDEL VAST EN LAAT DE HENDEL VAN HET HULPSTUK ZAKKEN
   • Duw het koppelings-/rempedaal helemaal naar beneden en houd dit vast.
   • Trek de parkeerremhendel omhoog en houd deze vast, laat de druk van het koppelings-/rempedaal los en laat vervolgens de parkeerremhendel los. Het pedaal moet in de remstand blijven staan. Zorg ervoor dat de parkeerrem de tractor goed vasthoudt.



     De hefboom is voorzien van een veer. Houd de hefboom stevig vast, laat deze langzaam zakken en zet hem in de laagste stand. De hefboom bevindt zich aan de linkerzijde van het scherm.
2. MONTEER HET VOORWIEL (W) AAN DE VOORKANT VAN DE MAAIER

   8. VOORSTE MAAIERBEUGEL

23. VOORWIEL
24. TAPBOUT
25. 1-1/4 B.D. RING
26. 3/8-16 BORGMOER

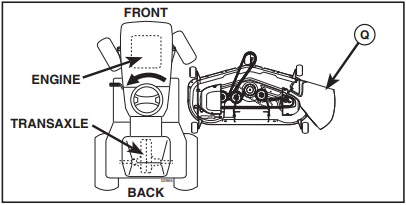

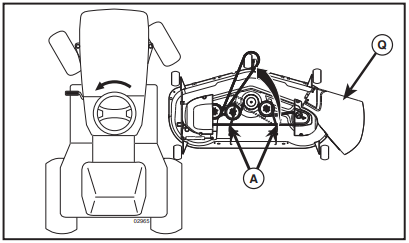

3. DRAAI HET STUUR NAAR LINKS EN POSITIONEER DE MAAIER
   • Draai het stuur zo ver mogelijk naar links en positioneer de maaier aan de rechterkant van de tractor met het defl ectorschild (Q) aan de rechterkant.

     17. DEFLECTOR
4. SCHUIF DE MAAIER ONDER DE TRACTOR
   • Breng de riem naar voren en controleer of de riem goed in alle groeven van de maaierschijf zit.
     OPMERKING: Zorg ervoor dat de zijophangarmen (A) van de maaier naar voren wijzen voordat u de maaier onder de tractor schuift.
   • Schuif de maaier onder de tractor totdat deze in het midden onder de tractor staat.

     1. ZIJOPHANGARMEN MAAIER

17. DEFLECTOR

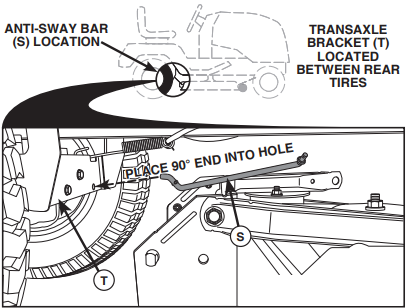

5. INSTALLEER DE ANTI-ZWAAISTANG (S) (INDIEN AANWEZIG)

• Steek vanaf de rechterkant van de maaier eerst het uiteinde van 90° van de anti-zwaaistang (S) in het gat in de transaxle-beugel (T), dat zich in de buurt van de linker achterband aan de voorkant van de transaxle bevindt.



19. ANTI-ZWAAISTANG
20. TRANSAXLE-BEUGEL

OPMERKING: Een zaklamp kan handig zijn.

OPMERKING: Afhankelijk van het model kan de beugel (T) anders zijn dan afgebeeld, maar het gat voor de anti-zwaaistang bevindt zich op dezelfde positie/locatie.

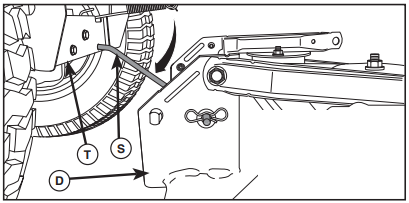

• Draai het uiteinde van de anti-zwaaistang (S) met de geïntegreerde ring naar de maaierdekbeugel aan de rechterkant van de maaier. Steek het uiteinde van de stang met de geïntegreerde ring in het gat in de achterste maaierbeugel (D). Verplaats de maaier indien nodig om het uiteinde van de stang met de geïntegreerde ring in de achterste maaierbeugel (D) te steken.


4. ACHTERSTE MAAIERBEUGEL RECHTERZIJDE

19. ANTI-ZWAAISTANG
20. TRANSAXLE BEUGEL

• Zet vast met een kleine ring en een kleine borgveer zoals afgebeeld.

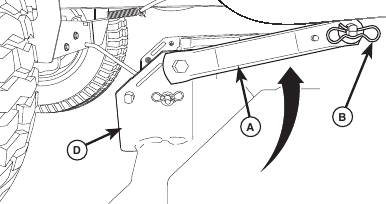

6. BEVESTIG DE ZIJOPHANGARMEN (A) VAN DE MAAIER AAN HET CHASSIS

• Plaats het voorste gat in de zijophangarm (A) over de pen aan de buitenkant van het tractorchassis en zet vast met een grote ring en een grote borgveer (B).



1. ZIJOPHANGARMEN MAAIER
2. BORGVEER

4. ACHTERSTE MAAIERBEUGEL RECHTERZIJDE

• Herhaal dit aan de tegenoverliggende zijde van de tractor.

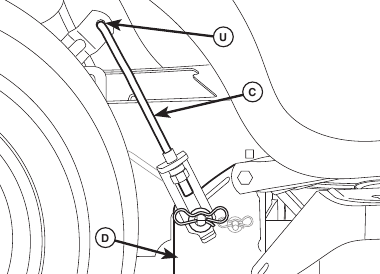

7. BEVESTIG DE ACHTERSTE HEFSTANGEN (C)

• Steek het uiteinde van de achterste hefstang (C) in het gat (U) in de ophangarm van de hefas van de tractor en draai de stang naar beneden naar de maaier.


3. ACHTERSTE LIFTSTANG(EN)
4. ACHTERSTE MAAIERBEUGEL RECHTERZIJDE

21. GAT

• Til de achterste hoek van de maaier op en plaats de sleuf in de stangsamenstelling over de pen op de achterste maaierbeugel (D) en zet vast met een grote ring en een grote borgveer.
• Herhaal dit aan de tegenoverliggende zijde van de tractor.

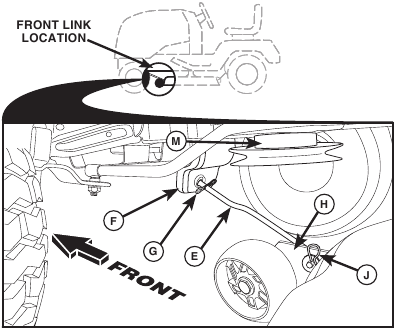

8. BEVESTIG DE VOORSTE STANG (E)


5. VOORSTE LIFTSTANGSAMENSTEL
6. VOORSTE OPHANGBEUGEL
7. GROTE BORGVEER
8. VOORSTE MAAIERBEUGEL

10. KLEINE BORGVEER

13. KOPPELINGSSCHIJF MOTOR

• Draai het stuurwiel om de wielen recht naar voren te plaatsen.
• Steek vanaf de voorkant van de tractor het uiteinde van de voorste stang (E) door het voorste gat in de voorste ophangbeugel (F) van de tractor.
• Ga naar de linkerzijde van de maaier en steek de grote borgveer (G) door het gat in de voorste stang (E) achter de voorste ophangbeugel (F).
• Steek het andere uiteinde van de stang (E) in het gat in de voorste maaierbeugel (H) en zet vast met een ring en een kleine borgveer (J).

OPMERKING: Vereist het heffen van het dek.

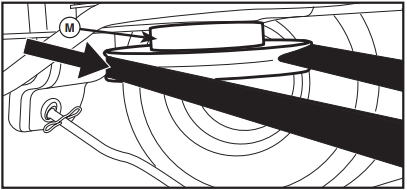

9. INSTALLEER DE RIEM OP DE KOPPELINGSSCHIJF VAN DE MOTOR (M)
   • Ontkoppel de riemspanstang (K) van de vergrendelingsbeugel (L).
   • Installeer de riem op de koppelingsschijf van de motor (M).


Controleer of de riem goed in alle groeven van de maaierschijf en onder de doornkappen zit.

• Zet de riemspanstang (K) vast op de vergrendelingsbeugel (L).

De riemspanstang is voorzien van een veer. Houd de stang stevig vast en zet hem langzaam vast.

• Zet de hefboom van het hulpstuk in de hoogste stand.
• Stel indien nodig de wielen af voordat u de maaier gebruikt, zoals weergegeven in het hoofdstuk Bediening van deze handleiding.

MAAIDEK NIVELLEREN

Zorg ervoor dat de banden correct zijn opgepompt tot de PSI die op de banden staat aangegeven. Als de banden te hard of te zacht zijn opgepompt, kan dit het uiterlijk van uw gazon beïnvloeden en u doen denken dat de maaier niet correct is afgesteld.

VISUELE ZIJKANT-TOT-ZIJKANT AFSTELLING

• Als alle banden correct zijn opgepompt en uw gazon ongelijkmatig gemaaid lijkt, bepaal dan welke kant van de maaier lager maait.

OPMERKING: U kunt desgewenst de lage kant van de maaier verhogen of de hoge kant verlagen.

• Ga naar de kant van de maaier die u wilt aanpassen.
• Draai met een 3/4" of verstelbare moersleutel de stelmoer (A) van de hefarm naar links om de maaier te verlagen, of naar rechts om de maaier te verhogen.


OPMERKING: Elke volledige draai van de stelmoer verandert de hoogte van de maaier met ongeveer 3/16" (4,7 mm).

• Test uw afstelling door wat ongemaaid gras te maaien en het uiterlijk visueel te controleren. Stel opnieuw af, indien nodig, totdat u tevreden bent met het resultaat.

NAUWKEURIGE ZIJKANT-TOT-ZIJKANT AFSTELLING

• Parkeer de tractor, met alle banden correct opgepompt, op een vlakke ondergrond of oprit.

  De messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.
• Zet de maaier in de hoogste stand.
• Meet aan beide zijden van de maaier, met het mes aan de zijkant, de afstand (A) van de onderkant van het mes tot de grond. De afstand moet aan beide zijden gelijk zijn.

• Als afstelling nodig is, zie de stappen in de bovenstaande instructies voor visuele afstelling.
• Controleer de metingen opnieuw en stel ze indien nodig af totdat beide zijden gelijk zijn.

VOOR-NAAR-ACHTER AFSTELLING

Het maaidek moet van links naar rechts waterpas staan.

Voor de beste maa resultaten moeten de messen zo worden afgesteld dat de voorkant 1/8" tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterkant wanneer de maaier in de hoogste stand staat.

De messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.

• Zet de maaier in de hoogste stand.
• Plaats een mes zo dat de punt recht naar voren wijst. Meet de afstand (B) tot de grond aan de voor- en achterkant van het mes.

• Als de voorkant van het mes niet 1/8" tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterkant, ga dan naar de voorkant van de tractor.

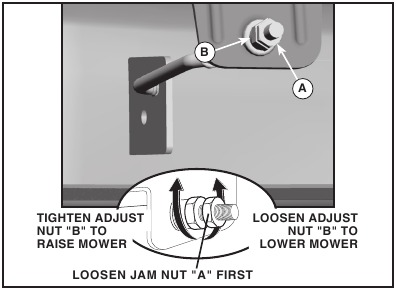

• Draai met een 11/16" of verstelbare moersleutel de borgmoer A enkele slagen los om de stelmoer B vrij te maken.

• Draai met een 3/4" of verstelbare moersleutel de stelmoer (B) van de voorste hefarm met de klok mee ( ) (vastdraaien) om de voorkant van de maaier te verhogen, of tegen de klok in ( ) (losdraaien) om de voorkant van de maaier te verlagen.

OPMERKING: Elke volledige draai van de stelmoer verandert de hoogte van de maaier met ongeveer 1/8" (3,1 mm).

• Controleer de metingen opnieuw en stel ze indien nodig af totdat de voorkant van het mes 1/8" tot 1/2" (3,1 tot 12,7 mm) lager is dan de achterkant.
• Houd de stelmoer met een sleutel in positie en draai de borgmoer stevig tegen de stelmoer aan.

DE AANDRIJFRIEM VAN HET MAAIMES VERVANGEN

VERWIJDEREN VAN DE AANDRIJFRIEM VAN DE MAAIER

• Parkeer de tractor op een vlakke ondergrond. Zet de parkeerrem vast.
• Zet de hefboom van het hulpstuk in de laagste stand.
• Ontkoppel de riemspanner (K) van de vergrendelingsbeugel (L).

  De riemspanner is geveerd. Houd de stang stevig vast en laat hem langzaam los.
• Verwijder de schroeven (P) van de spillenafdekkingen (Q) en verwijder de afdekkingen.
• Verwijder vuil of grasresten die zich rond de spillen en het hele bovenoppervlak van het maaidek hebben verzameld.
• Verwijder de riem van de poelie van de elektrische koppeling (M), beide spillenpoelies (R) en alle spanrollen (V).

INSTALLATIE VAN DE AANDRIJFRIEM VAN DE MAAIER

• Installeer de riem rond alle spillenpoelies (R) en rond de spanrollen (V) zoals afgebeeld.
• Installeer de riem op de poelie van de elektrische koppeling (M).

Controleer of de riem correct door alle poeliegroeven van de maaier loopt.

• Monteer de spillenafdekkingen (Q) opnieuw. Draai alle schroeven stevig vast.
• Koppel de riemspanner (K) aan de vergrendelingsbeugel (L).

  De riemspanner is geveerd. Houd de stang stevig vast en koppel hem langzaam aan.
• Zet de hefboom van het hulpstuk in de hoogste stand.

DE AANDRIJFRIEM VERVANGEN

Parkeer de tractor op een vlakke ondergrond. Zet de parkeerrem vast. Voor hulp bevindt zich een sticker met een rieminstallatiehandleiding aan de onderkant van de linker voetsteun.

RIEM VERWIJDEREN

1. Verwijder de maaier. (Zie het gedeelte "DE MAAIER VERWIJDEREN" in deze handleiding.)

OPMERKING: Observeer de gehele aandrijfriem en de positie van alle riemgeleiders en -houders.

2. Koppel de kabelboom van de koppeling (A) los.
3. Verwijder de anti-rotatieverbinding (B) aan de rechterkant van de tractor.
4. Verwijder de riem van de stationaire spanrol (C) en de koppelingsspanrol (D).
5. Verwijder de riem van de middelste spanrol (E).
6. Trek de riemspeling naar de achterkant van de tractor. Verwijder de riem voorzichtig omhoog van de ingangspoelie van de transmissie en over de koelvinbladen (F).
7. Verwijder de riem omlaag van de motorpoelie en rond de elektrische koppeling (G).
8. Schuif de riem naar de achterkant van de tractor, van de stuurplaat (H) en verwijder hem van de tractor.

RIEM INSTALLEREN

1. Installeer de nieuwe riem van de achterkant van de tractor naar de voorkant, over de stuurplaat (H) en boven de as van het koppelingsrempedaal (J).
2. Trek de riem naar de voorkant van de tractor en rol de riem rond de elektrische koppeling en op de motorpoelie (G).
3. Trek de riem naar de achterkant van de tractor. Werk de riem voorzichtig omlaag rond de koelvin van de transmissie en op de ingangspoelie (F). Zorg ervoor dat de riem zich in de riemhouder bevindt.
4. Installeer de riem op de middelste spanrol (E).
5. Installeer de riem door de stationaire spanrol (C) en de koppelingsspanrol (D).
6. Installeer de anti-rotatieverbinding (B) opnieuw aan de rechterkant van de tractor. Draai stevig vast.
7. Sluit de kabelboom van de koppeling (A) opnieuw aan.
8. Zorg ervoor dat de riem zich in alle poeliegroeven bevindt en binnen alle riemgeleiders en -houders.
9. Installeer de maaier. (Zie het gedeelte "DE MAAIER INSTALLEREN" in deze handleiding.)

DE REM CONTROLEREN

Als de tractor meer dan vijf (5) voet (1,5 m) nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of verharde ondergrond, dan moet de rem worden onderhouden.

U kunt de rem ook controleren door:

1. Parkeer de tractor op een vlakke, droge betonnen of verharde ondergrond, druk het rempedaal helemaal in en zet de parkeerrem vast.
2. Ontkoppel de transmissie door de vrijloopbediening in de stand "transmissie ontkoppeld" te zetten. Trek de vrijloopbediening uit en in de gleuf en laat hem los zodat hij in de ontkoppelde stand wordt gehouden.

De achterwielen moeten blokkeren en slippen wanneer u de tractor handmatig naar voren probeert te duwen. Als de achterwielen draaien, moet de rem worden onderhouden. Neem contact op met een gekwalificeerd servicecentrum.

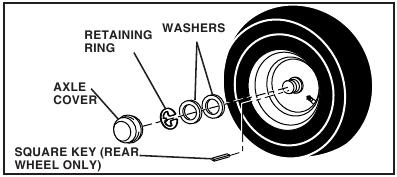

HET WIEL VERWIJDEREN

• Blokkeer de as veilig.
• Verwijder de afdekking van de as, de borgring en de sluitringen om het wiel te kunnen verwijderen (het achterwiel bevat een vierkante spie - verlies deze niet).
• Repareer de band en monteer hem opnieuw.
• Alleen bij achterwielen: lijn de groeven in de achternaaf en de as uit. Plaats de vierkante spie.
• Plaats de sluitringen terug en klik de borgring stevig in de asgroef.
• Plaats de afdekking van de as terug.

OPMERKING: Om bandenlekken te dichten en lekke banden door langzame lekkages te voorkomen, kan bandendichtmiddel worden gekocht bij uw plaatselijke onderdelenleverancier. Bandendichtmiddel voorkomt ook droogrot en corrosie van de banden.

SPOOR/CAMBER VAN HET VOORWIEL

De sporing en camber van de voorwielen van uw nieuwe tractor zijn in de fabriek ingesteld en zijn normaal. De sporing en camber van de voorwielen zijn niet verstelbaar. Als er schade is opgetreden die de in de fabriek ingestelde sporing of camber van de voorwielen beïnvloedt, neem dan contact op met een gekwalificeerd servicecentrum.

DE MOTOR STARTEN MET EEN ZWAKKE ACCU

Loodzuuraccu's produceren explosieve gassen. Houd vonken, vuur en rookmateriaal uit de buurt van accu's. Draag altijd een veiligheidsbril in de buurt van accu's.

Als uw accu te zwak is om de motor te starten, moet deze worden opgeladen. (Zie "ACCU" in het ONDERHOUDSgedeelte van deze handleiding).
Als "startkabels" worden gebruikt voor een noodstart, volg dan deze procedure:

UW TRACTOR IS UITGERUST MET EEN 12 VOLT SYSTEEM. HET ANDERE VOERTUIG MOET OOK EEN 12 VOLT SYSTEEM HEBBEN. GEBRUIK DE ACCU VAN UW TRACTOR NIET OM ANDERE VOERTUIGEN TE STARTEN.

STARTKABELS AANSLUITEN

• Sluit het ene uiteinde van de RODE kabel aan op de POSITIEVE (+) pool van elke accu (A-B), en zorg ervoor dat u geen kortsluiting maakt met het chassis van de tractor.

• Sluit het ene uiteinde van de ZWARTE kabel aan op de NEGATIEVE (-) pool (C) van de volledig opgeladen accu.
• Sluit het andere uiteinde van de ZWARTE kabel (D) aan op een goede massa van het chassis, uit de buurt van de brandstoftank en de accu.

OM DE KABELS TE VERWIJDEREN, DE OMGEKEERDE VOLGORDE AANHOUDEN

• Eerst de ZWARTE kabel van het chassis en daarna van de volledig opgeladen accu.
• Als laatste de RODE kabel van beide accu's.

DE ACCU VERVANGEN

Maak geen kortsluiting tussen de accupolen door een moersleutel of een ander voorwerp beide polen tegelijkertijd te laten raken. Verwijder metalen armbanden, horlogebandjes, ringen, enz. voordat u de accu aansluit. De pluspool moet eerst worden aangesloten om vonken door accidentele aarding te voorkomen.

• Til de stoel op.
• Koppel eerst de ZWARTE accukabel los, daarna de RODE accukabel en verwijder de accu voorzichtig uit de tractor.
• Installeer de nieuwe accu met de polen in dezelfde positie als de oude accu.
• Sluit eerst de RODE accukabel aan op de positieve (+) pool met bout en moer zoals afgebeeld. Draai stevig vast. Schuif de poolafdekking over de pool.
• Sluit de ZWARTE aardingskabel aan op de negatieve (-) pool met de overgebleven bout en moer. Draai stevig vast.
• Laat de stoel zakken.

LED-KOPLAMP VERVANGEN

• Open de motorkap.
• Ontkoppel de kabelboom van de LED-lamp.
• Verwijder de bevestigingsschroeven om de LED-lamp, reflector en lens te verwijderen.
• Vervang de LED-lamp, reflector of lens indien nodig.
• Installeer opnieuw met behulp van de eerder verwijderde bevestigingsschroeven.
• Sluit de kabelboom weer aan op de LED-lamp.
• Sluit de motorkap.

INTERLOCKS EN RELAIS

Losse of beschadigde bedrading kan ervoor zorgen dat uw tractor slecht loopt, stopt met lopen of niet start.

• Controleer de bedrading.

ZEKERING VERVANGEN

Vervang met een 20 ampère autozekering. De zekeringhouder bevindt zich achter het dashboard.

TRANSMISSIE VERWIJDEREN/VERVANGEN

Mocht uw transmissie moeten worden verwijderd voor service of vervanging, dan moet deze na herinstallatie en vóór gebruik van de tractor worden ontlucht. Zie "TRANSMISSIE ONTLUCHTEN" in het hoofdstuk Bediening van deze handleiding.

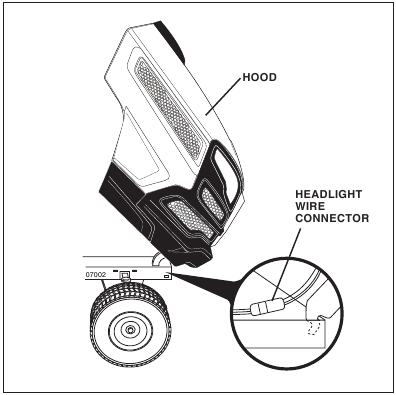

MOTORKAP- EN GRILLMONTAGE VERWIJDEREN

• Open de motorkap.
• Maak de draadconnector van de koplamp los.
• Ga voor de tractor staan. Pak de motorkap aan de zijkanten vast, kantel deze naar de motor toe en til hem van de tractor.
• Om te vervangen, keert u de bovenstaande procedure om.

GASKABEL AFSTELLEN

De gasklep is in de fabriek vooringesteld en afstelling zou niet nodig moeten zijn. Als afstelling noodzakelijk is, raadpleeg dan de motorhandleiding.

OPSLAG

Bereid uw tractor direct voor op opslag aan het einde van het seizoen of als de tractor 30 dagen of langer niet wordt gebruikt.

Sla de tractor nooit op met benzine in de tank in een gebouw waar dampen een open vlam of vonk kunnen bereiken. Laat de motor afkoelen voordat u hem in een afgesloten ruimte opslaat.

TRACTOR

Verwijder de maaier van de tractor voor winteropslag. Wanneer de maaier voor een bepaalde tijd wordt opgeslagen, maak hem dan grondig schoon, verwijder al het vuil, vet, bladeren, enz. Bewaar hem in een schone, droge ruimte.

• Maak de hele tractor schoon. (Zie "CLEANING" (REINIGING) in het onderhoudsgedeelte van deze handleiding.)
• Inspecteer en vervang de riemen, indien nodig. (Zie de instructies voor het vervangen van de riem in het gedeelte Service en afstellingen van deze handleiding.)
• Smeer zoals aangegeven in het onderhoudsgedeelte van deze handleiding.
• Zorg ervoor dat alle moeren, bouten en schroeven goed vast zitten. Inspecteer bewegende delen op schade, breuk en slijtage. Vervang indien nodig.
• Werk alle verroeste of afgebladderde verfoppervlakken bij; schuur lichtjes voor het schilderen.

ACCU

• Laad de accu volledig op voor opslag.
• Na een bepaalde tijd in opslag kan het nodig zijn de accu opnieuw op te laden.
• Om corrosie en stroomverlies tijdens lange opslagperioden te voorkomen, moeten de accukabels worden losgekoppeld en de accu grondig worden gereinigd. (Zie "TO CLEAN BATTERY AND TERMINALS" (DE ACCU EN AANSLUITINGEN REINIGEN) in het onderhoudsgedeelte van deze handleiding.)
• Laat de kabels na het reinigen losgekoppeld en plaats de kabels zo dat ze niet in contact kunnen komen met de accupolen.
• Als de accu voor opslag uit de tractor wordt verwijderd, bewaar de accu dan niet direct op beton of vochtige oppervlakken.
• Als het apparaat is uitgerust met een accu-indicator/oplaadstekker, kan een optionele oplaadeenheid worden aangeschaft en op het apparaat worden aangesloten om de accu op te laden tijdens langdurige opslag. Inspecteer en reinig de accupolen indien nodig voorafgaand aan langdurige opslag met de oplader aangesloten.

MOTOR

BRANDSTOFSYSTEEM

HET IS BELANGRIJK OM TE VOORKOMEN DAT ER GOMAFZETTING ONTSTAAT IN ESSENTIËLE ONDERDELEN VAN HET BRANDSTOFSYSTEEM, ZOALS DE CARBURATEUR, HET BRANDSTOFFILTER, DE BRANDSTOFSLANG OF DE TANK TIJDENS OPSLAG. DE ERVARING LEERT OOK DAT BRANDSTOFFEN GEMENGD MET ALCOHOL (GASOHOL GENOEMD OF MET ETHANOL OF METHANOL) VOCHT KUNNEN AANTREKKEN, WAT LEIDT TOT SCHEIDING EN VORMING VAN ZUREN TIJDENS OPSLAG. ZURE GASSEN KUNNEN HET BRANDSTOFSYSTEEM VAN EEN MOTOR BESCHADIGEN TIJDENS OPSLAG.

• Leeg de brandstoftank door de motor te starten en te laten draaien totdat de brandstofleidingen en de carburateur leeg zijn.
• Gebruik nooit motor- of carburateurreinigers in de brandstoftank, omdat dit permanente schade kan veroorzaken.
• Gebruik volgend seizoen verse brandstof.

OPMERKING: Brandstofstabilisator is een acceptabel alternatief om de vorming van brandstofgommen tijdens opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding die op de stabilisatorcontainer staat. Laat de motor minstens 10 minuten draaien nadat u stabilisator hebt toegevoegd, zodat de stabilisator de carburateur kan bereiken. Leeg de benzinetank en carburateur niet als u brandstofstabilisator gebruikt.

MOTOROLIE

Tap de olie af (met warme motor) en vervang deze door schone motorolie. (Zie "ENGINE" (MOTOR) in het onderhoudsgedeelte van deze handleiding.)

CILINDER(S)

• Verwijder de bougie(s).
• Giet één ounce (29,5 ml) olie door het bougiegat (de bougiegaten) in de cilinder(s).
• Zet de contactsleutel een paar seconden in de "START" (START) -stand om de olie te verdelen.
• Vervang door nieuwe bougie(s).

OVERIGE

• Bewaar geen benzine van het ene seizoen op het andere.
• Vervang uw benzinekan als uw kan begint te roesten. Roest en/of vuil in uw benzine veroorzaken problemen.
• Bewaar uw tractor indien mogelijk binnenshuis en dek hem af om hem te beschermen tegen stof en vuil.
• Dek uw tractor af met een geschikte beschermhoes die geen vocht vasthoudt. Gebruik geen plastic. Plastic kan niet ademen, waardoor condensatie kan ontstaan ​​en uw tractor gaat roesten.

DEK DE TRACTOR NOOIT AF ZOLANG DE MOTOR- EN UITLAATGEBIEDEN NOG WARM ZIJN.

PROBLEEMOPLOSSING

PROBLEEM	OORZAAK	OPLOSSING
Start niet	Brandstof op. Motor overstroomd. Slechte bougie. Vuil luchtfilter. Vuil brandstoffilter. Water in de brandstof. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Vul de brandstoftank. Wacht enkele minuten voordat u probeert te starten. Vervang de bougie. Reinig/vervang het luchtfilter. Vervang het brandstoffilter. Maak de brandstoftank en carburateur leeg, vul de tank opnieuw met verse benzine en vervang het brandstoffilter. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Moeilijk te starten	Vuil luchtfilter. Slechte bougie. Zwakke of lege accu. Vuil brandstoffilter. Oude of vervuilde brandstof. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Reinig/vervang het luchtfilter. Vervang de bougie. Laad de accu op of vervang deze. Vervang het brandstoffilter. Maak de brandstoftank leeg en vul de tank opnieuw met verse, schone benzine. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Motor draait niet rond	Rempedaal niet ingedrukt. Koppelingspedaal van het werktuig is ingeschakeld. Zwakke of lege accu. Doorgebrande zekering. Gecorrodeerde accupolen. Losse of beschadigde bedrading. Defect contactslot. Defecte solenoïde of starter. Defecte veiligheidsschakelaar(s).	Druk het rempedaal in. Schakel de koppelingspedaal van het werktuig uit. Laad de accu op of vervang deze. Vervang de zekering. Reinig de accupolen. Controleer alle bedrading. Controleer/vervang het contactslot. Controleer/vervang de solenoïde of starter. Neem contact op met een erkend servicecentrum/-afdeling.
Motor klikt maar start niet	Zwakke of lege accu. Gecorrodeerde accupolen. Losse of beschadigde bedrading. Defecte solenoïde of starter.	Laad de accu op of vervang deze. Reinig de accupolen. Controleer alle bedrading. Controleer/vervang de solenoïde of starter.
Vermogensverlies	Te veel gras maaien/te snel. Gasklepregeling in de startpositie bij koud weer (). Ophoping van gras, bladeren, vuil onder de maaier. Vuil luchtfilter. Laag oliepeil/vuile olie. Defecte bougie. Vuil brandstoffilter. Oude of vervuilde brandstof. Water in de brandstof. Bougiekabel los. Vuil motorluchtrooster/koelribben. Vuile/verstopte geluiddemper. Losse of beschadigde bedrading. Motor kleppen niet goed afgesteld.	Verhoog de maaihoogte/verlaag de snelheid. Verplaats de gasklepregeling naar de snelle positie (). Reinig de onderkant van het maaidek. Reinig/vervang het luchtfilter. Controleer het oliepeil/ververs de olie. Reinig en stel de bougie af of vervang deze. Vervang het brandstoffilter. Maak de brandstoftank leeg en vul de tank opnieuw met verse, schone benzine. Maak de brandstoftank en carburateur leeg, vul de tank opnieuw met verse benzine en vervang het brandstoffilter. Sluit de bougiekabel aan en draai deze vast. Reinig het motorluchtrooster/de koelribben. Reinig/vervang de geluiddemper. Controleer alle bedrading. Neem contact op met een erkend servicecentrum/-afdeling.
Overmatige trillingen	Versleten, verbogen of los mes. Verbogen mesas. Losse/beschadigde onderdelen.	Vervang het mes. Draai de mesbout vast. Vervang de mesas. Draai losse onderdelen vast. Vervang beschadigde onderdelen.
Motor blijft draaien wanneer de bestuurder de stoel verlaat met de koppelingspedaal van het werktuig ingeschakeld	Defect besturingssysteem voor aanwezigheid van de bestuurder.	Controleer de bedrading, schakelaars en aansluitingen. Als het probleem niet is verholpen, neem dan contact op met een erkend servicecentrum/-afdeling. Gebruik de machine NIET totdat het probleem is verholpen.
Slecht resultaat - ongelijkmatig	Versleten, verbogen of los mes. Maaidek niet waterpas. Ophoping van gras, bladeren, vuil onder de maaier. Verbogen mesas. Verstopte ontluchtingsgaten van het maaidek door ophoping van gras, bladeren en vuil rond de assen.	Vervang het mes. Draai de mesbout vast. Maak het maaidek waterpas. Reinig de onderkant van het maaidek. Vervang de mesas. Maak de omgeving rond de assen schoon om de ontluchtingsgaten te openen.
Maaimes draait niet	Blokkering in het koppelingsmechanisme. Versleten/beschadigde aandrijfriem van de maaier. Vastgelopen spanrol. Vastgelopen mesas.	Verwijder de blokkering. Vervang de aandrijfriem van de maaier. Vervang de spanrol. Vervang de mesas.
Slechte grasafvoer	Motortoerental te laag. Rijsnelheid te hoog. Nat gras. Maaidek niet waterpas. Lage/ongelijke bandenspanning. Versleten, verbogen of los mes. Ophoping van gras, bladeren, vuil onder de maaier. Aandrijfriem van de maaier versleten. Messen onjuist geïnstalleerd. Onjuiste messen gebruikt. Verstopte ontluchtingsgaten van het maaidek door ophoping van gras, bladeren, vuil rond de assen.	Zet de gasklepregeling in de "FAST" (SNELLE) positie. Schakel naar een lagere snelheid. Laat het gras drogen voordat u gaat maaien. Maak het maaidek waterpas. Controleer de banden op de juiste bandenspanning. Vervang het mes. Draai de mesbout vast. Reinig de onderkant van het maaidek. Vervang de aandrijfriem van de maaier. Installeer de messen opnieuw met de scherpe kant naar beneden. Vervang door messen die in de onderdelenhandleiding staan. Maak de omgeving rond de assen schoon om de ontluchtingsgaten te openen.
Koplamp(en) werken niet (indien aanwezig)	Schakelaar staat op "OFF" (UIT). Lamp(en) of lamp(en) doorgebrand. Defecte lichtschakelaar. Losse of beschadigde bedrading. Doorgebrande zekering.	Zet de schakelaar op "ON" (AAN). Vervang lamp(en) of lamp(en). Controleer/vervang de lichtschakelaar. Controleer de bedrading en aansluitingen. Vervang de zekering.
Accu laadt niet op	Slechte accucel(len). Slechte kabelverbindingen. Defecte regelaar (indien aanwezig). Defecte dynamo.	Vervang de accu. Controleer/reinig alle aansluitingen. Vervang de regelaar. Vervang de dynamo.
Aandrijvingsverlies	Vrijloopbediening in "uitgeschakelde" positie. Vuil op de stuurplaat (indien aanwezig). Aandrijfriem versleten, beschadigd of gebroken. Lucht opgesloten in de transmissie tijdens verzending of onderhoud. As spie ontbreekt.	Plaats de vrijloopbediening in de "ingeschakelde" positie. Zie "CLEANING" (REINIGING) in het onderhoudsgedeelte. Vervang de aandrijfriem. Ontlucht de transmissie. Installeer de as spie bij het achterwiel. Zie "TO REMOVE WHEEL" (WIEL VERWIJDEREN) in het gedeelte Service en afstellingen.
Motor "knalt" bij het uitschakelen van de motor "OFF" (UIT)	De gasklepregeling van de motor staat niet tussen half en vol gas (snel) voordat de motor wordt gestopt.	Verplaats de gasklepregeling tussen half en vol gas (snel) voordat de motor wordt gestopt.
Motor valt uit wanneer de tractor in de achteruit wordt gezet	Het achteruitrij systeem (ROS) staat niet op "ON" (AAN) terwijl de maaier of een ander werktuig is ingeschakeld.	Draai de contactsleutel naar de ROS "ON" (AAN) positie. Zie het gedeelte Bediening.

GESUGGEERDE RICHTLIJN VOOR HET BEPALEN VAN HELLINGEN VOOR VEILIG GEBRUIK

Om ernstig letsel te voorkomen, moet u uw tractor op en neer de helling bedienen, nooit over de helling. Maai geen hellingen die groter zijn dan 15 graden. Maak geleidelijke bochten om kantelen of verlies van controle te voorkomen. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.

1. Vouw de pagina langs de bovenstaande stippellijn.
2. Houd de pagina voor u zodat de linkerkant verticaal parallel loopt aan een boomstam of andere rechtopstaande structuur.
3. Kijk over de vouw in de richting van de helling die u wilt meten.
4. Vergelijk de hoek van de vouw met de helling van de heuvel.

VEILIGHEIDSREGELS

DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET IN ACHT NEMEN VAN DE VOLGENDE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD.

Om onbedoeld starten te voorkomen bij het opzetten, transporteren, aanpassen of uitvoeren van reparaties, moet u altijd de bougiekabel loskoppelen en de kabel zo plaatsen dat deze geen contact kan maken met de bougie.

Rijd niet in neutraalstand een heuvel af, u kunt de controle over de tractor verliezen.

Sleep alleen de hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Rijd alleen met de laagst mogelijke snelheid op een helling. Een te zware lading op een helling is gevaarlijk. Banden kunnen de grip op de grond verliezen en ervoor zorgen dat u de controle over uw tractor verliest.

De uitlaatgassen van de motor, sommige bestanddelen ervan en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

Accupolen, aansluitingen en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na gebruik.

KINDEREN

KINDEREN KUNNEN GEWOND RAKEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics adviseert dat kinderen minimaal 12 jaar oud moeten zijn voordat ze een handbediende grasmaaier bedienen en minimaal 16 jaar oud voordat ze een zitmaaier bedienen.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF OM HET LEVEN KOMEN DOOR DEZE APPARATUUR. Lees en volg zorgvuldig alle veiligheidsinstructies hieronder.

Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze het laatst hebt gezien.

• Houd kinderen uit de buurt van het maaigebied en onder de zorgzame hoede van een verantwoordelijke volwassene anders dan de bestuurder.
• Wees alert en schakel de machine uit als een kind het gebied betreedt.
• Kijk voor en tijdens het achteruitrijden achter en naar beneden uit naar kleine kinderen.
• Vervoer nooit kinderen, zelfs niet met de messen uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine verstoren. Kinderen die in het verleden ritten hebben gekregen, kunnen plotseling in het maaigebied verschijnen voor nog een rit en door de machine worden overreden of aangereden.
• Laat kinderen nooit de machine bedienen.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

ALGEMENE WERKING

• Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u start.
• Houd uw handen en voeten niet in de buurt van draaiende delen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Laat alleen verantwoordelijke volwassenen die bekend zijn met de instructies de machine bedienen.
• Verwijder objecten zoals stenen, speelgoed, draad, enz. uit het gebied die door de messen kunnen worden opgepakt en weggeslingerd.
• Zorg ervoor dat er geen omstanders in de buurt zijn voordat u de machine bedient.
  Stop de machine als iemand het gebied betreedt.
• Vervoer nooit passagiers.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achterom voor en tijdens het achteruitrijden.
• Richt nooit uitgeworpen materiaal op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop de messen bij het oversteken van grindoppervlakken.
• Bedien de machine niet zonder de hele grasopvangzak, uitwerpkanaal of andere veiligheidsvoorzieningen op hun plaats en in werkende staat.
• Vertraag voordat u draait.
• Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de messen uit, zet de parkeerrem aan en stop de motor voordat u afstapt. Vergrendel de contactsleutel handmatig. (Zie "HANDMATIG VERGRENDELEN VAN DE SmartSwitch CONTACTSLEUTEL" in het bedieningsgedeelte van deze handleiding).
• Schakel de messen uit wanneer u niet maait. Zet de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasopvangzak verwijdert of de uitwerpkanaal ontstopt.
• Bedien de machine alleen bij daglicht of goed kunstlicht.
• Bedien de machine niet onder invloed van alcohol of drugs.
• Let op het verkeer bij het bedienen in de buurt van of het oversteken van wegen.
• Wees uiterst voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen.
• Draag altijd een veiligheidsbril bij het bedienen van de machine.
• Gebruik gehoorbeschermers om gehoorschade te voorkomen.
• Gegevens geven aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van aan zitmaaiers gerelateerde verwondingen. Deze bestuurders moeten hun vermogen beoordelen om de zitmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
• Volg de aanbeveling van de fabrikant voor wielgewichten of contragewichten.
•
  Houd de machine vrij van gras, bladeren of ander vuil dat hete uitlaat- / motoronderdelen kan raken en verbranden. Laat het maaidek geen bladeren of ander vuil ploegen, waardoor ophoping kan ontstaan. Maak eventuele olie- of brandstoflekkages schoon voordat u de machine bedient of opslaat. Laat de machine afkoelen voordat u hem opbergt.

HELLINGWERKING

Overschrijd bij het laden of lossen van deze machine de maximaal aanbevolen werkhoek van 15° niet.

Hellingen zijn een belangrijke factor die verband houdt met verlies van controle en ongevallen waarbij de machine kantelt, wat kan leiden tot ernstig letsel of de dood. Werken op alle hellingen vereist uiterste voorzichtigheid. Als u de helling niet kunt oprijden of als u zich er ongemakkelijk bij voelt, maai hem dan niet.

• Maai hellingen op en af, niet dwars.
• Let op gaten, sporen, bulten, stenen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
• Kies een lage rijsnelheid, zodat u niet hoeft te stoppen of schakelen op de helling.
• Maai niet op nat gras. Banden kunnen grip verliezen. Houd de machine altijd in de versnelling bij het afdalen van hellingen.
• Schakel niet naar neutraal en rijd niet bergafwaarts.
• Vermijd starten, stoppen of draaien op een helling. Als de banden grip verliezen, schakel dan de messen uit en rijd langzaam recht naar beneden.
• Houd alle bewegingen op de hellingen langzaam en geleidelijk. Maak geen plotselinge veranderingen in snelheid of richting, waardoor de machine kan kantelen.
• Wees uiterst voorzichtig bij het bedienen van de machine met grasopvangzakken of andere hulpstukken; ze kunnen de stabiliteit van de machine beïnvloeden. Niet gebruiken op steile hellingen.
• Probeer de machine niet te stabiliseren door uw voet op de grond te zetten.
• Maai niet in de buurt van afgronden, greppels of taluds. De machine kan plotseling kantelen als een wiel over de rand staat of als de rand instort.
• Als de machine stopt tijdens het bergopwaarts rijden, schakel dan de messen uit, schakel naar de achteruitversnelling en rijd langzaam achteruit.
• Draai niet op hellingen, tenzij het noodzakelijk is, en draai dan langzaam en geleidelijk bergafwaarts, indien mogelijk.


SLEPEN

• Sleep alleen met een machine die is voorzien van een trekhaak die is ontworpen om te slepen. Bevestig gesleepte apparatuur alleen op het aankoppelingspunt.
• Volg de aanbeveling van de fabrikant voor gewichtslimieten voor gesleepte apparatuur en slepen op hellingen.
• Laat nooit kinderen of anderen in of op gesleepte apparatuur.
• Op hellingen kan het gewicht van de gesleepte apparatuur leiden tot verlies van tractie en verlies van controle.
• Rijd langzaam en houd extra afstand om te stoppen.

ONDERHOUD

VEILIGE BEHANDELING VAN BENZINE

Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het hanteren van benzine. Benzine is uiterst ontvlambaar en de dampen zijn explosief.

• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Gebruik alleen een goedgekeurde benzinecontainer.
• Verwijder nooit de tankdop en vul nooit brandstof bij terwijl de motor draait.
• Laat de motor afkoelen voordat u tankt.
• Tank de machine nooit binnenshuis.
• Bewaar de machine of brandstofcontainer nooit op een plaats waar open vuur, vonken of een waakvlam is, zoals op een boiler of andere apparaten.
• Vul nooit containers in een voertuig of op een vrachtwagen- of aanhangerbed met plastic voering. Plaats containers altijd op de grond uit de buurt van uw voertuig bij het vullen.
• Verwijder benzine-aangedreven apparatuur van de vrachtwagen of aanhanger en vul deze op de grond bij. Als dit niet mogelijk is, vul dergelijke apparatuur dan bij met een draagbare container, in plaats van met een benzinedispenser.
• Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen vergrendeling van het mondstuk.
• Als er brandstof op kleding is gemorst, verwissel dan onmiddellijk van kleding.
• Vul de brandstoftank nooit te vol. Plaats de tankdop terug en draai hem stevig vast.

ALGEMEEN ONDERHOUD

• Bedien de machine nooit in een afgesloten ruimte.
• Houd alle moeren en bouten goed vast om ervoor te zorgen dat de apparatuur in veilige staat verkeert.
• Knoei nooit met veiligheidsvoorzieningen. Grijp nooit in de beoogde functie van een veiligheidsvoorziening of verminder de bescherming die door een veiligheidsvoorziening wordt geboden. Controleer de juiste werking regelmatig. Bedien NOOIT een machine met een veiligheidsvoorziening die niet goed functioneert.
• Houd de machine vrij van gras, bladeren of ander vuil. Maak olie- of brandstoflekkages schoon en verwijder eventueel met brandstof doordrenkt vuil. Laat de machine afkoelen voordat u hem opbergt.
• Als u een vreemd object raakt, stop dan en inspecteer de machine. Repareer indien nodig voordat u opnieuw start.
• Voer nooit aanpassingen of reparaties uit terwijl de motor draait.
• Controleer de onderdelen van de grasopvangzak en de uitwerpkanaal regelmatig en vervang ze indien nodig door door de fabrikant aanbevolen onderdelen.
• De messen van de maaier zijn scherp. Wikkel het mes in of draag handschoenen en wees uiterst voorzichtig bij het onderhouden ervan.
• Controleer de werking van de rem regelmatig. Afstellen en onderhouden indien nodig.
• Onderhoud of vervang indien nodig veiligheids- en instructielabels.

Gebruik gehoorbeschermers om gehoorschade te voorkomen.

Draag altijd een veiligheidsbril bij het bedienen van de machine.

Benzine met maximaal 10% ethanol (E10) is acceptabel voor gebruik in deze machine. Het gebruik van benzine met meer dan 10% ethanol (E10) maakt de productgarantie ongeldig.

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna TS 148X - Handleiding zitmaaier

Beschikbare talen
