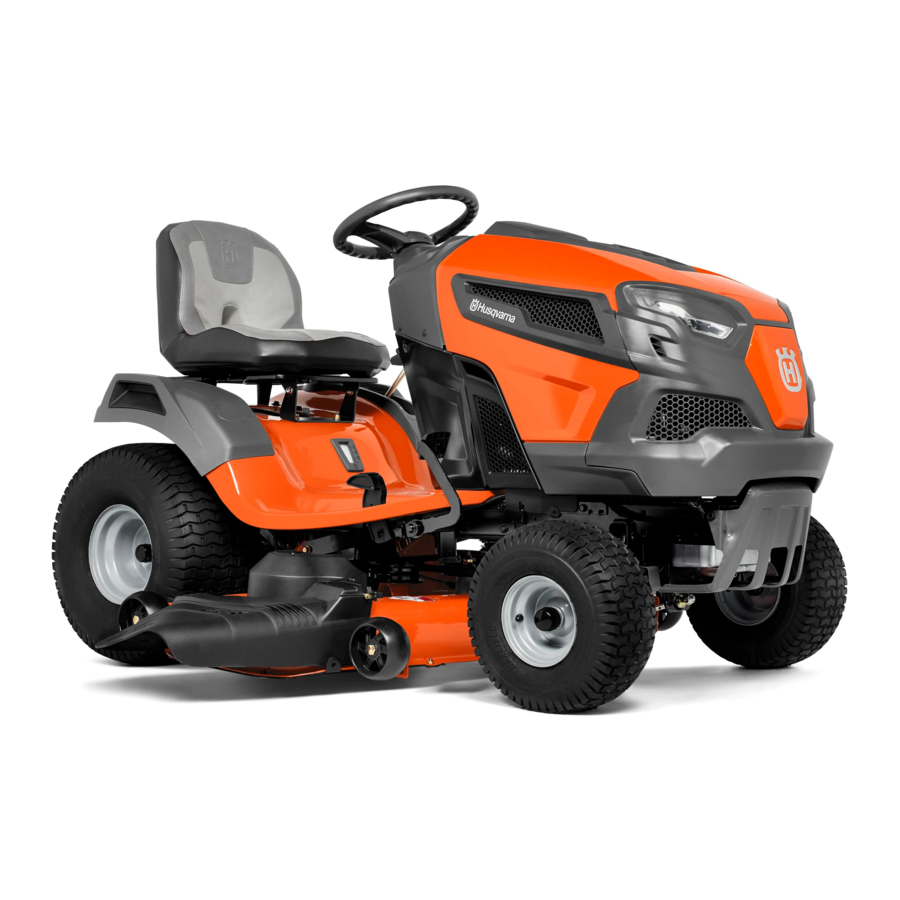

Husqvarna TS 148XK - Handleiding Zitmaaier

Inhoud

1 Introductie
2 Veiligheid
3 Montage
4 Bediening
5 Onderhoud
6 Probleemoplossing
7 Transport, opslag en afvoer
- 7.1 Transport
- 7.2 Sleepveiligheid
8 Opslag
9 Afvalverwerking
10 Technische gegevens
11 Download handleiding
12 In andere talen

Introductie

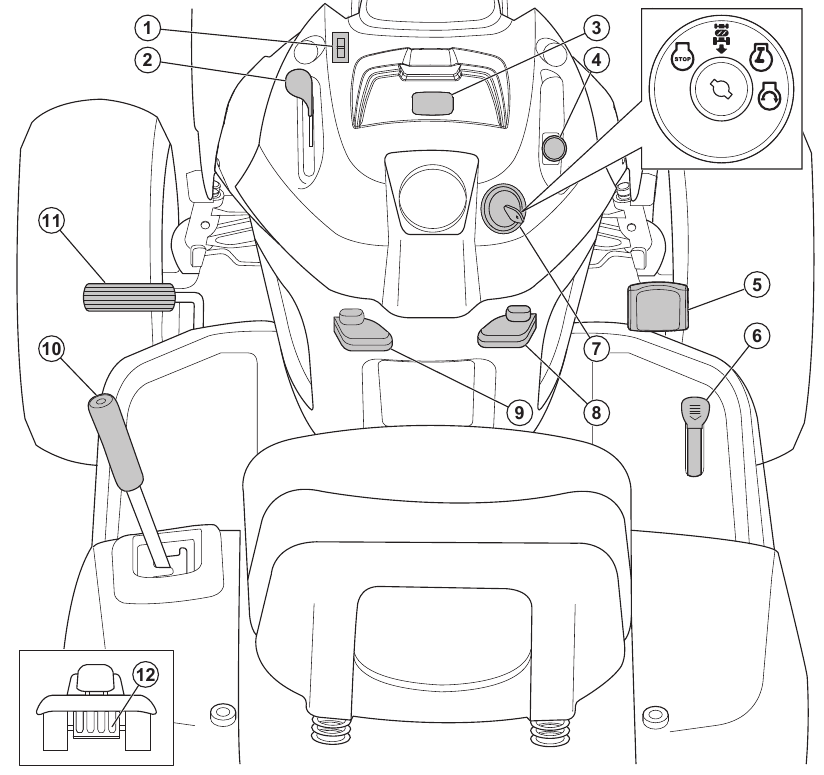

Productoverzicht

Lichtschakelaar

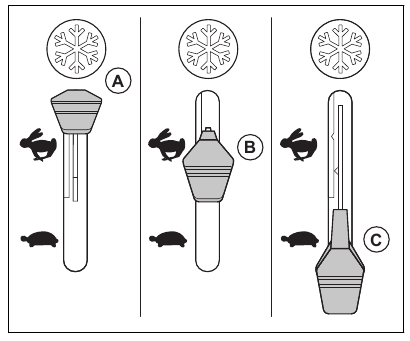

Gashendel
Urenteller
Koppeling bedieningselement voor hulpstukken
Vooruitrijpedaal
Achteruitrijpedaal
Contactschakelaar

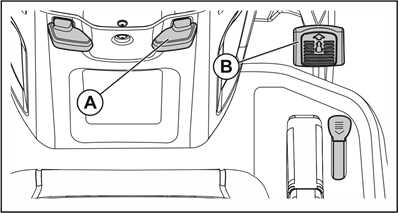

Cruisecontrol hendel
Parkeerremhendel
Hefhendel voor hulpstukken
Rempedaal
Vrijloophendel

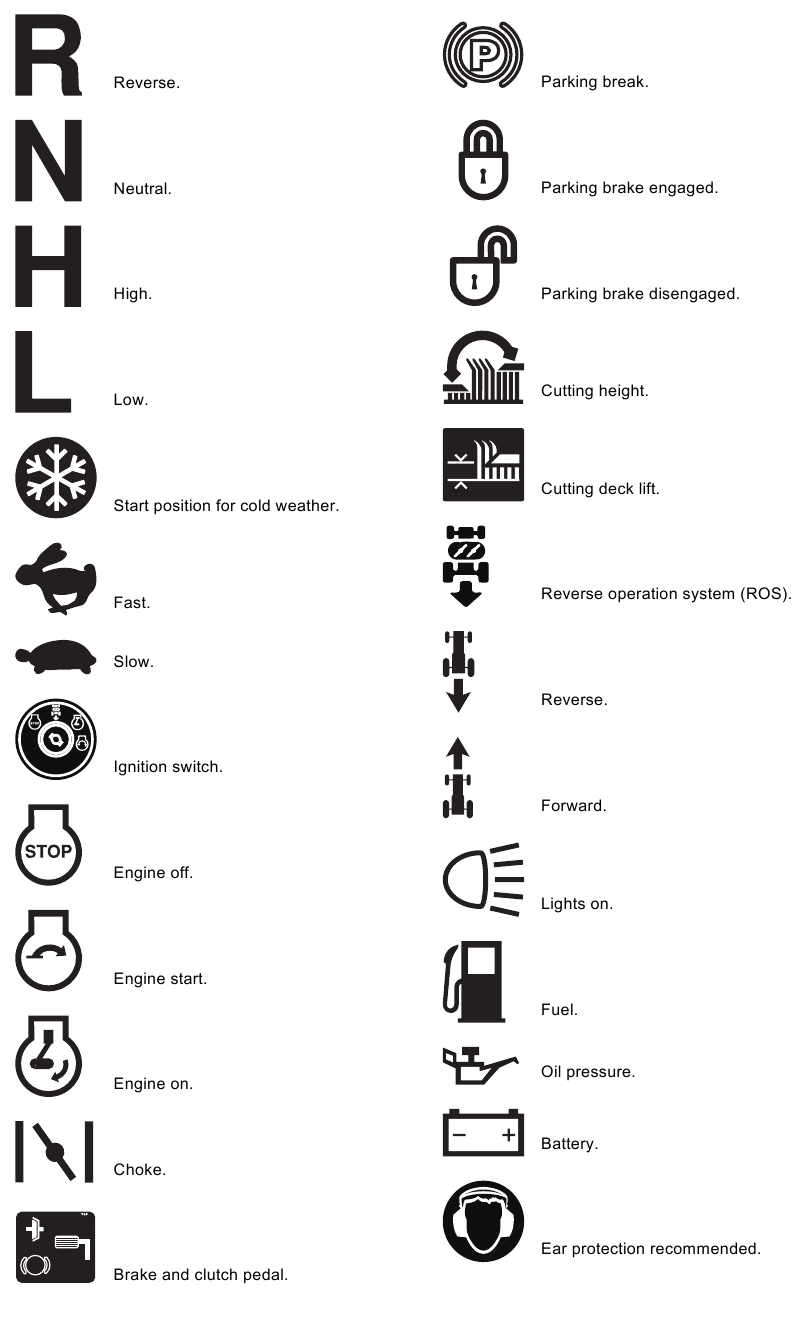

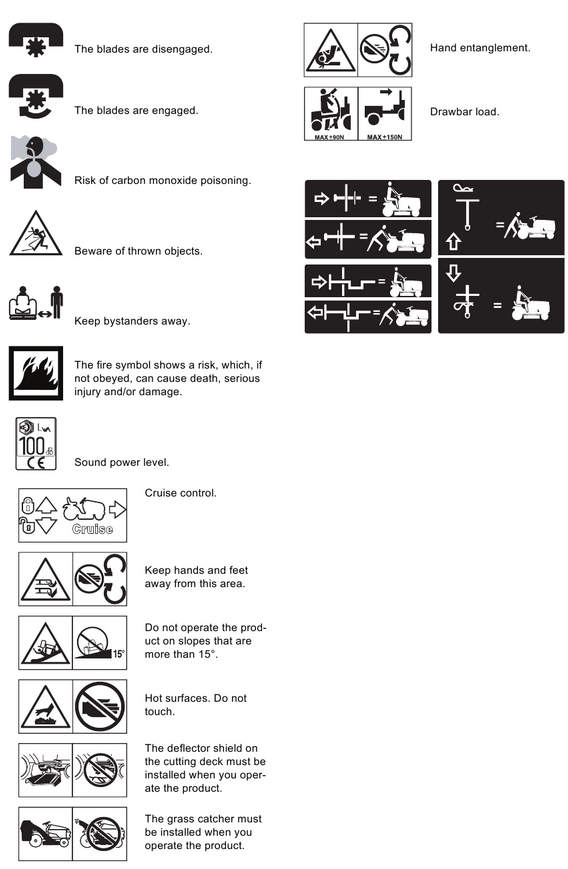

Symbolen op het product

Wees voorzichtig en gebruik het product correct. Dit product kan ernstig letsel of de dood veroorzaken bij de bediener of anderen.

Incorrect gebruik kan leiden tot schade aan het product of persoonlijke eigendommen.

Lees de gebruikershandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u dit product gebruikt.

Urenteller

De urenteller geeft aan hoeveel uren de motor in werking is geweest. Raadpleeg Productoverzicht voor de positie van de urenteller.

Elke 50 uur wordt er gedurende 2 uur een oliepijlsymbool weergegeven. Raadpleeg Smeerschema.

Om de urenteller handmatig te resetten, draait u de contactschakelaar naar de aan-stand en vervolgens 5 keer naar de "STOP" (STOP) stand.

Opmerking: De urenteller stopt pas wanneer de contactschakelaar in de "STOP" (STOP) stand staat. Zorg ervoor dat de contactschakelaar in de "STOP" (STOP) stand blijft staan wanneer de motor is uitgeschakeld.

Productaansprakelijkheid

Zoals vermeld in de wetten inzake productaansprakelijkheid, zijn wij niet aansprakelijk voor schade die ons product veroorzaakt als:

het product verkeerd is gerepareerd.
het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet zijn goedgekeurd door de fabrikant.
het product een accessoire heeft dat niet van de fabrikant is of niet is goedgekeurd door de fabrikant.
het product niet is gerepareerd bij een erkend servicecentrum of door een erkende instantie.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzichtigheid en opmerkingen worden gebruikt om speciaal belangrijke onderdelen van de handleiding aan te duiden.

Wordt gebruikt als er een risico is op letsel of overlijden voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de aangrenzende omgeving als de instructies in de handleiding niet worden opgevolgd.

Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Veilige bedieningspraktijken voor zitmaaiers

Dit product kan handen en voeten amputeren en objecten weggooien. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Om onbedoeld starten te voorkomen bij het opzetten, transporteren, afstellen of repareren, moet u altijd de bougiekabel loskoppelen en de kabel op een plaats leggen waar deze geen contact kan maken met de bougie.

Laat de machine niet in neutraal bergafwaarts rollen, u kunt de controle over de tractor verliezen.

Sleep alleen hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Bedien alleen op de laagst mogelijke snelheid op een helling. Een te zware belasting, op een helling, is gevaarlijk. Banden kunnen de grip met de grond verliezen en ervoor zorgen dat u de controle over uw tractor verliest.

De uitlaatgassen van de motor, sommige van zijn bestanddelen en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

KINDEREN

KINDEREN KUNNEN GEWOND RAKEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics beveelt aan dat kinderen minimaal 12 jaar oud zijn voordat ze een loopmaaier bedienen en minimaal 16 jaar oud voordat ze een zitmaaier bedienen.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF GEDOOD WORDEN DOOR DEZE APPARATUUR. Lees en volg zorgvuldig alle veiligheidsinstructies hieronder.

Tragische ongelukken kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.

Houd kinderen uit de buurt van het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bediener.
Wees alert en schakel de machine uit als een kind het gebied betreedt.
Kijk voor en tijdens het achteruitrijden achterom en omlaag naar kleine kinderen.
Vervoer nooit kinderen, zelfs niet met de messen uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine verstoren. Kinderen die in het verleden ritten hebben gekregen, kunnen plotseling in het maaigebied verschijnen voor nog een rit en overreden of achteruit overreden worden door de machine.
Laat kinderen nooit de machine bedienen.
Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

ALGEMENE WERKING

Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.
Steek uw handen of voeten niet in de buurt van roterende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
Sta alleen verantwoordelijke volwassenen, die bekend zijn met de instructies, toe om de machine te bedienen.
Verwijder objecten zoals stenen, speelgoed, draad, enz. uit het gebied die door de messen kunnen worden opgeraapt en weggegooid.
Zorg ervoor dat het gebied vrij is van omstanders voordat u de machine bedient. Stop de machine als iemand het gebied betreedt.
Vervoer nooit passagiers.
Maai niet achteruit tenzij absoluut noodzakelijk. Kijk altijd omlaag en achterom voor en tijdens het achteruitrijden.
Richt nooit uitgeworpen materiaal op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bediener. Stop de messen bij het oversteken van grindoppervlakken.
Bedien de machine niet zonder de gehele grasvanger, uitwerpkoker of andere veiligheidsvoorzieningen op hun plaats en in werking.
Vertraag voordat u draait.
Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de messen uit, zet de parkeerrem en stop de motor voordat u afstapt.
Ontkoppel de messen wanneer u niet maait. Schakel de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasvanger verwijdert of de uitwerpkoker ontstopt.
Bedien de machine alleen bij daglicht of goed kunstlicht.
Bedien de machine niet onder invloed van alcohol of drugs.
Let op het verkeer bij het bedienen in de buurt van of het oversteken van wegen.
Wees uiterst voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen.
Draag altijd een veiligheidsbril bij het bedienen van de machine.
Gebruik gehoorbescherming om schade aan het gehoor te voorkomen.
Gegevens geven aan dat bedieners van 60 jaar en ouder betrokken zijn bij een groot percentage van de letsels die verband houden met zitmaaiers. Deze bedieners moeten hun vermogen beoordelen om de zitmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
Volg de aanbeveling van de fabrikant voor wielgewichten of contragewichten.
Houd de machine vrij van gras, bladeren of ander vuil dat hete uitlaat-/motoronderdelen kan raken en verbranden. Zorg ervoor dat het maaidek geen bladeren of ander vuil ploegt, wat ophoping kan veroorzaken. Reinig olie- of brandstoflekkage voordat u de machine bedient of opbergt. Laat de machine afkoelen voordat u deze opbergt.

Veiligheidsinstructies voor gebruik

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Gebruik goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeval gebeurt. Laat uw dealer u helpen bij het selecteren van de juiste uitrusting.
Draag altijd goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanent gehoorverlies.
Draag altijd veiligheidsschoenen of veiligheidslaarzen. Stalen neuzen worden aanbevolen. Gebruik het product niet op blote voeten.
Draag indien nodig handschoenen, bijvoorbeeld wanneer u de snijuitrusting bevestigt, onderzoekt of reinigt.
Draag geen loszittende kleding, sieraden of andere items die vast kunnen komen te zitten in bewegende delen.
Houd EHBO-materiaal en een brandblusser bij de hand.

Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Gebruik geen product met defecte veiligheidsvoorzieningen. Controleer de veiligheidsvoorzieningen regelmatig. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna-servicepunt.
Breng geen wijzigingen aan aan veiligheidsvoorzieningen. Gebruik het product niet als beschermplaten, beschermkappen, veiligheidsschakelaars of andere beschermingsmiddelen niet zijn bevestigd of defect zijn.

Om de aanwezigheidsbediening (OPC) te controleren

Gebruik het product niet als de aanwezigheidsbediening (OPC) defect is. Als de OPC defect is, repareer deze dan onmiddellijk. Neem contact op met een erkend servicepunt.

Zorg ervoor dat de motor niet kan starten tenzij het rempedaal volledig is ingetrapt en het maaidek is uitgeschakeld.
Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel af gaat wanneer de parkeerrem is losgezet.
Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel af gaat wanneer het maaidek is ingeschakeld.
Zorg ervoor dat de koppelingsbediening voor het maaidek niet kan werken wanneer de bestuurder niet op de stoel zit.

Om het achteruitrijdsysteem (ROS) te controleren
Als het achteruitrijdsysteem niet correct werkt, repareer het product dan onmiddellijk. Neem contact op met een erkend servicepunt.

Start het product. Raadpleeg Het product opnieuw starten.
Schakel het maaidek in. Raadpleeg het maaidek uitschakelen.
Zorg ervoor dat de motor stopt wanneer u probeert achteruit te rijden met de contactsleutel in de aan-stand (A).
Start het product en schakel het maaidek opnieuw in.
Draai de contactschakelaar naar de ROS aan-stand (B).
Zorg ervoor dat de motor niet stopt wanneer u achteruit rijdt met de contactsleutel in de ROS aan-stand.

Om de rem te controleren

Remonderhoud is noodzakelijk als het product meer dan 1,5 m (5 ft) nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge ondergrond.

Parkeer het product op een vlakke, droge betonnen of geplaveide ondergrond. Trap het rempedaal volledig in en zet de parkeerrem vast.
Zet de vrijloopbediening in de "transmissie uitgeschakeld"-stand om de transmissie uit te schakelen.
De achterwielen moeten blokkeren en slippen wanneer u probeert het product handmatig vooruit te duwen. Als de achterwielen draaien, is remonderhoud noodzakelijk.
Neem contact op met een erkend servicecentrum.

Parkeerrem

Als de parkeerrem niet werkt, kan het product gaan bewegen en letsel of schade veroorzaken. Zorg ervoor dat de parkeerrem regelmatig wordt gecontroleerd en afgesteld.

Raadpleeg Om de rem te controleren.

Geluiddemper
De geluiddemper houdt het geluidsniveau tot een minimum beperkt en voert de uitlaatgassen weg van de bestuurder.

De geluiddemper wordt erg heet tijdens en na gebruik en wanneer de motor stationair draait. Wees voorzichtig in de buurt van ontvlambare materialen en/of dampen om brand te voorkomen.

Om de geluiddemper te controleren

Controleer de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Gebruik het product niet als de geluiddemper ontbreekt of defect is. Een defecte geluiddemper verhoogt het geluidsniveau en het risico op brand.

Gras maaien op hellingen verhoogt het risico dat u het product niet kunt bedienen en dat het omvalt. Dit kan letsel of de dood veroorzaken. Het is noodzakelijk om het gras zorgvuldig op alle hellingen te maaien. Als u een helling niet op kunt rijden of als u zich niet veilig voelt, maai deze dan niet.
Verwijder stenen, takken en andere obstakels.
Maai op en neer de helling, niet van links naar rechts.
Rijd niet een helling af met het maaidek omhoog.
Gebruik het product niet op een ondergrond met een helling van meer dan 15°.
Start of stop niet op een helling.
Beweeg soepel en langzaam op hellingen.
Breng geen plotselinge veranderingen aan in snelheid of richting.
Draai niet meer dan nodig is. Draai langzaam en geleidelijk wanneer u een helling afrijdt. Beweeg met lage snelheid. Draai het stuur voorzichtig.
Let op en rijd niet over voren, gaten en hobbels. Er is een groter risico dat het product omvalt op een ondergrond die niet vlak is. Lang gras kan obstakels verbergen.
Maai geen gras in de buurt van randen, sloten of oevers. Het product kan plotseling omvallen als een wiel over de rand van een steile helling of een sloot beweegt, of als een rand het begeeft.
Maai geen nat gras. Het is glad en banden kunnen hun grip verliezen, waardoor het product slipt.
Zet uw voet niet op de grond om te proberen het product stabieler te maken.
Beweeg zeer voorzichtig als er een accessoire of ander object is bevestigd dat het product minder stabiel kan maken.

Brandstofveiligheid

Brandstof is ontvlambaar en de dampen zijn explosief. Wees voorzichtig met brandstof om letsel, brand en explosie te voorkomen.
Adem de brandstofdampen niet in. De brandstofdampen zijn giftig en kunnen letsel veroorzaken. Zorg ervoor dat de luchtstroom voldoende is.
Verwijder de brandstoftankdop niet en vul de brandstoftank niet wanneer de motor draait.
Laat de motor afkoelen voordat u bijtankt.
Vul geen brandstof in een binnenruimte. Onvoldoende luchtstroom kan letsel of de dood veroorzaken door verstikking of koolmonoxide.
Rook niet in de buurt van de brandstof of de motor.
Plaats geen hete voorwerpen in de buurt van de brandstof of de motor.
Vul geen brandstof in de buurt van vonken of vlammen.
Voordat u bijtankt, opent u de brandstoftankdop langzaam en laat u de druk voorzichtig los.
Brandstof op uw huid kan letsel veroorzaken. Als u brandstof op uw huid krijgt, gebruik dan water en zeep om de brandstof te verwijderen.
Als u brandstof op uw kleding morst, vervang dan onmiddellijk uw kleding.
Vul de brandstoftank niet volledig. Warmte zorgt ervoor dat de brandstof uitzet. Houd een ruimte aan de bovenkant van de brandstoftank vrij.
Draai de brandstoftankdop volledig vast. Als de brandstoftankdop niet is vastgedraaid, is er een risico op brand.
Voordat u het product start, verplaatst u het product naar een afstand van minimaal 3 m van de plaats waar u hebt bijgetankt.
Start het product niet als er brandstof of motorolie op het product zit. Verwijder de ongewenste brandstof en motorolie en laat het product drogen voordat u de motor start.
Controleer de motor regelmatig op lekkages. Als er lekkages in het brandstofsysteem zijn, start de motor dan niet voordat de lekkages zijn gerepareerd.
Gebruik uw vingers niet om de motor op lekkages te controleren.
Bewaar brandstof alleen in goedgekeurde containers.
Wanneer het product en de brandstof zijn opgeslagen, zorg er dan voor dat brandstof en brandstofdampen geen schade kunnen veroorzaken.
Tap de brandstof af in een goedgekeurde container buiten en uit de buurt van vonken en vlammen.

Batterijveiligheid

Een beschadigde batterij kan een explosie veroorzaken en letsel veroorzaken. Als de batterij een vervorming heeft of beschadigd is, neem dan contact op met een erkende Husqvarna-servicepartner.

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Draag een veiligheidsbril wanneer u in de buurt van batterijen bent.
Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de batterij.
Houd de batterij buiten bereik van kinderen.
Laad de batterij op in een ruimte met een goede luchtstroom.
Houd brandbare materialen op een minimale afstand van 1 m wanneer u de batterij oplaadt.
Gooi vervangen batterijen weg. Zie Afvalverwerking.
Er kunnen explosieve gassen uit de batterij komen. Rook niet in de buurt van de batterij. Houd de batterij uit de buurt van open vuur en vonken.

Transportveiligheid

Gebruik een goedgekeurd transportvoertuig voor het transport van het product.
De nationale of lokale voorschriften van een markt kunnen een limiet stellen aan het transport van het product.
De bestuurder van het transportvoertuig is verantwoordelijk voor het veilig bevestigen van het product tijdens het transport. Zie Transport.

Veiligheidsinstructies voor onderhoud

Het product is zwaar en kan letsel of schade aan eigendommen of de omgeving veroorzaken. Voer geen onderhoud uit aan de motor of het maaidek zonder deze voorwaarden:

De motor is uitgeschakeld.
Het product staat op een vlakke ondergrond geparkeerd.
De parkeerrem is geactiveerd.
De contactsleutel is verwijderd.
Het maaidek is uitgeschakeld.
De bougiekabels zijn van de bougies verwijderd.

De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Laat het product niet draaien in gesloten ruimtes of ruimtes met onvoldoende luchtstroom.

Lees de volgende waarschuwingsinstructies voordat u onderhoud aan het product uitvoert.

Voor de beste prestaties en veiligheid, voer regelmatig onderhoud aan het product uit zoals aangegeven in het onderhoudsschema. Zie Onderhoudsschema.
Elektrische schokken kunnen letsel veroorzaken. Raak de kabels niet aan wanneer de motor aan staat. Voer geen functietest uit op het ontstekingssysteem met uw vingers.
Start de motor niet als de beschermkappen zijn verwijderd. Er is een groot risico op letsel veroorzaakt door bewegende of hete onderdelen.
Laat het product afkoelen voordat u onderhoud in de buurt van de motor uitvoert.
De messen zijn scherp en kunnen snijwonden veroorzaken. Plaats windbescherming rond de messen of gebruik beschermende handschoenen wanneer u aan de messen werkt.
Zet het maaidek altijd in de onderhoudsstand om het schoon te maken. Parkeer het product niet in de buurt van de rand van een sloot of helling om toegang te krijgen tot het maaidek.

Let op
Lees de volgende voorzorgsmaatregelen voordat u het product gebruikt.

Draai de motor niet om als de bougie of bougiekabel is verwijderd.
Zorg ervoor dat alle moeren en bouten correct zijn vastgedraaid en dat de apparatuur in goede staat verkeert.
Wijzig de afstelling van regulateurs niet. Als het motortoerental te hoog is, kunnen de productcomponenten beschadigd raken.
Het product is alleen goedgekeurd met de apparatuur die door de fabrikant is geleverd of aanbevolen.

Montage

Introductie

Lees en begrijp het veiligheidshoofdstuk voordat u het product monteert.

Het product uit de doos halen

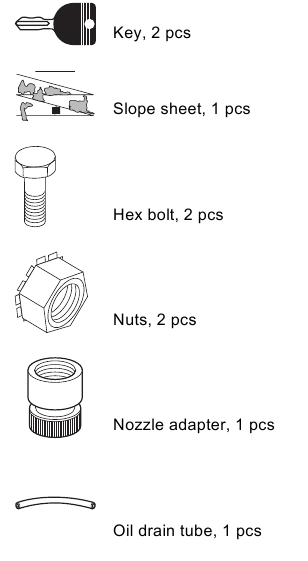

Verwijder losse onderdelen die bij het product zijn meegeleverd.
Verwijder de eindpanelen.
Verwijder de zijpanelen en leg ze op een vlakke ondergrond.
Verwijder al het verpakkingsmateriaal.
Haal het product uit de doos en zorg ervoor dat er geen losse onderdelen in de doos achterblijven.

Montagegereedschap

1/2" (13 mm) moersleutel
7/16" (11 mm) moersleutels (2 stuks)
Bandenspanningsmeter
Mes
Tang
Doppenset (optioneel)

Losse onderdelen die gemonteerd moeten worden

Het product is niet volledig gemonteerd. De volgende onderdelen zijn los wanneer het product wordt gekocht.

De onderste afdekking installeren

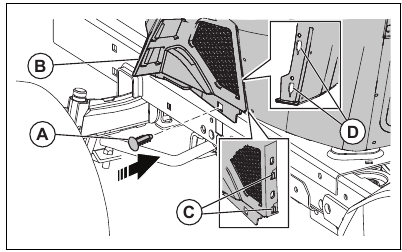

Installeer de onderste afdekking (B).
Duw de onderste afdekking (B) voorzichtig om deze te bevestigen aan de afdeklipjes (C) in de sleuven die taps toelopen (D).

Wees voorzichtig bij het bevestigen van de onderste afdekking, er bestaat een risico op beschadiging van de onderste afdeklipjes (C).
Installeer de bevestiger (A) op de onderste afdekking (B).
Laat de motorkap zakken.

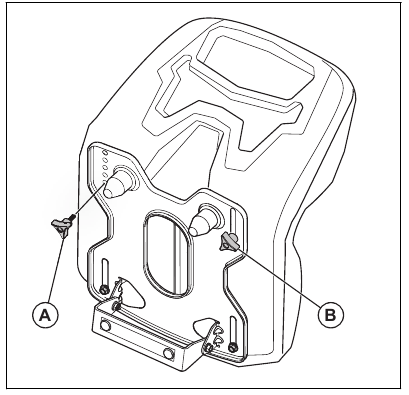

De stoel verstellen

Til de stoel omhoog en verwijder de stoelverstelknop (A).
Maak de stoelverstelknop (B) los.
Verplaats de stoel naar een positie waarin u de rem- en koppelingspedalen kunt intrappen.
Lijn het gat in de stoelplaat voor de stoelverstelknop (A) uit met het gat in de stoel.
Installeer en draai de stoelverstelknop (A) vast.
Draai de stoelverstelknop (B) vast.

De accu aansluiten

Risico op elektrische schokken en brandwonden. Draag geen metalen polsbanden of andere metalen accessoires. Metalen voorwerpen die de accupolen raken, kunnen brandwonden, elektrische schokken en kortsluiting van de accu veroorzaken.

Opmerking: Als het na het jaar en de maand is die op het acculabel staat, laad de accu dan op. Laad de accu minimaal 1 uur op met 6-10 A.

Zoek de locatie van de accu onder de stoel of de motorkap.
Til de stoelpan of de motorkap omhoog.

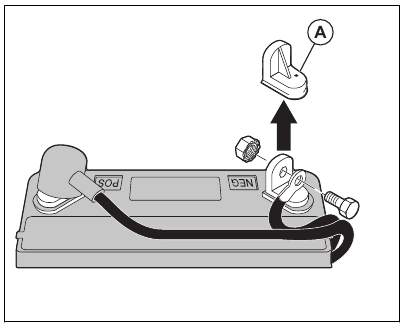

Verwijder de 2 poolkappen (A) en gooi ze weg.

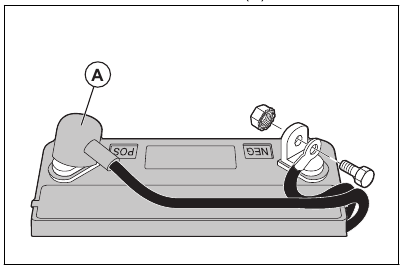

Sluit de rode accukabel aan op de positieve (+) pool en draai de bout en moer vast zoals afgebeeld. Schuif de poolafdekking op de pool.

Risico op vonken. De rode accukabel moet op de positieve pool worden aangesloten voordat de zwarte accukabel op de negatieve pool wordt aangesloten. Dit is om vonken en onbedoelde aarding te voorkomen.
Sluit de zwarte kabel aan op de negatieve (-) pool en draai de bout en moer volledig vast.
Breng vaseline aan op de accukabels om corrosie te voorkomen.
Laat de stoelpan of de motorkap zakken.

Het product van de pallet verplaatsen

Til het maaidek naar de hoogste stand. Gebruik de hefhendel.
Duw het koppelings-/rempedaal omlaag om de parkeerrem los te zetten.
Zet de vrijloopbediening in de stand "Transmissie ontkoppeld", zie Transport, opslag en verwijdering.
Duw het product van de pallet af.
Verwijder de riem die de deflectorbescherming tegen het product houdt.

Een controle uitvoeren na de montage

Zorg ervoor dat alle montage-instructies zijn voltooid.
Zorg ervoor dat er geen onderdelen meer in de verpakking zitten.
Zorg ervoor dat de accu correct is voorbereid en opgeladen.
Zorg ervoor dat de bouten voor de stoel zijn vastgedraaid en dat de stoel correct is afgesteld.
Zorg ervoor dat de banden correct zijn opgepompt.
Voor de beste maairesultaten moet u ervoor zorgen dat het maaidek van links naar rechts en van voor naar achter in evenwicht is. Zorg ervoor dat de banden correct zijn opgepompt voor een uitgebalanceerd maaidek.
Onderzoek het maaidek en de aandrijfriemen. Zorg ervoor dat de aandrijfriemen correct zijn geïnstalleerd rond de poelies en het binnenste deel van alle riemgeleiders.
Onderzoek de elektrische bedrading. Zorg ervoor dat alle draden en aansluitingen veilig zijn.
Zorg ervoor dat de vrijloopbediening in de stand "Transmissie ingeschakeld" staat. Zie Transport.
Zorg ervoor dat de motorolie op het juiste niveau staat.
Zorg ervoor dat de tank is gevuld met het juiste type brandstof.
Zorg ervoor dat u de locatie en functie van alle bedieningselementen kent.
Zorg ervoor dat het remsysteem in een veilige staat verkeert.
Zorg ervoor dat de Operator Presence Control (OPC) en het Reverse Operation System (ROS) correct werken. Zie Een controle uitvoeren van de aanwezigheidsdetectie van de bestuurder (OPC) en Een controle uitvoeren van het achteruitrijdsysteem (ROS).
Verwijder de lucht uit de transmissie voor het eerste gebruik. Zie De lucht uit de transmissie verwijderen.

Bediening

Introductie

Lees en begrijp het veiligheidshoofdstuk voordat u het product gebruikt.

Brandstof tanken

Benzine is zeer brandbaar. Wees voorzichtig en tank buiten. Zie Brandstofveiligheid.

Gebruik altijd het juiste brandstoftype. Een verkeerd brandstoftype veroorzaakt schade aan het product.

Gebruik benzine van het juiste type. Zie Technische gegevens. Raadpleeg de motorhandleiding van de motorfabrikant voor meer informatie over de brandstof.
Controleer het brandstofpeil voor elk gebruik en tank indien nodig bij.
Vul de brandstoftank niet volledig. Houd minimaal 2,5 cm ruimte over.

Het product starten

Wat u moet doen voordat u het product start

Lees en begrijp de veiligheidsinstructies en de bedieningsinstructies zorgvuldig voordat u het product bedient.

Controleer het motoroliepeil. Zie Het motoroliepeil controleren.
Vul de brandstoftank met brandstof. Zie Brandstof tanken.
Schakel de vrijloopmodus uit. Zie Het product in de vrijloopmodus zetten.
Ga in de bedieningspositie op de stoel zitten.
Activeer de parkeerrem. Zie De parkeerrem activeren en deactiveren.
Zorg ervoor dat het maaidek is uitgeschakeld. Zie Het maaidek in- en uitschakelen.

Een warme motor starten

Ga op de stoel zitten.
Zorg ervoor dat het maaidek is uitgeschakeld. Zie Het maaidek in- en uitschakelen.
Zet het maaidek in de transportstand. Zie Het maaidek in de transport- of maaistand zetten.
Zet de gashendel in de snelle stand.
Duw het rempedaal volledig in en houd het vast.
Steek de contactsleutel in het contactslot.
Draai de contactsleutel naar de stand "START" (STARTEN) en laat de contactsleutel los wanneer de motor start.

Bedien de startmotor niet langer dan 15 seconden per minuut.
Als de temperatuur laag is, laat u de motor warm worden voordat u begint met gras maaien.

Een koude motor starten

Ga op de stoel zitten.
Zorg ervoor dat het maaidek is uitgeschakeld. Zie Het maaidek in- en uitschakelen.
Zet het maaidek in de transportstand. Zie Het maaidek in de transport- of maaistand zetten.
Zet de gashendel in de startpositie voor koud weer.
Duw het rempedaal volledig in en houd het vast.
Steek de contactsleutel in het contactslot.
Draai de contactsleutel naar de stand "START" (STARTEN) en laat de contactsleutel los wanneer de motor start.

Bedien de startmotor niet langer dan 15 seconden per minuut.
Wanneer de motor start, zet u de gashendel in de snelle stand (D) om de motor op te warmen. Als de temperatuur laag is, duurt het enkele minuten voordat de motor warm is.

De motor starten wanneer de accu zwak is

Loodaccu's kunnen explosieve gassen produceren. Houd vonken, open vuur en rookmateriaal uit de buurt van accu's. Draag altijd een veiligheidsbril in de buurt van accu's.

Als de accu te zwak is om de motor te starten, moet deze worden opgeladen.

Als de startkabels worden gebruikt om de motor te starten, volgt u de onderstaande procedures:

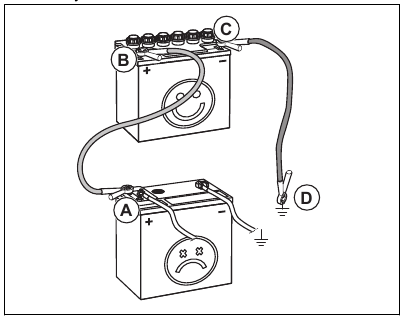

Sluit het ene uiteinde van de RODE kabel aan op de PLUS (+)-pool van elke accu (B-C).

Zorg ervoor dat er geen kortsluiting ontstaat tegen het chassis van het product.
Sluit het ene uiteinde van de ZWARTE kabel aan op de MIN (-)-pool (D) van een volledig opgeladen accu.
Sluit het andere uiteinde van de ZWARTE kabel (A) aan op een goed chassis, uit de buurt van de brandstoftank en de accu.
Opmerking: Zorg ervoor dat de parkeerrem het product veilig vasthoudt. Verwijder de ZWARTE kabel van het chassis wanneer de zwakke accu volledig is opgeladen.
Verwijder de ZWARTE kabel van de volledig opgeladen accu.
Verwijder de RODE kabel van de twee accu's.

De startkabels verwijderen

Opmerking: verwijder de startkabels in de omgekeerde volgorde van hoe u ze hebt aangesloten.

Verwijder de ZWARTE kabel van het chassis.
Verwijder de ZWARTE kabel van de volledig opgeladen accu.
Verwijder de RODE kabel van de 2 accu's.

Het maaidek in de transport- of maaistand zetten

Het maaidek moet tijdens transport in de transportstand staan.

Om het product in de transportstand te zetten, trekt u de hendel voor de maaihoogte in de richting van de stoel en zet u deze in de hoogste maaihoogte.
Om het product in de maaistand te zetten, stelt u de juiste maaihoogte in. Zie De maaihoogte instellen.

De maaihoogte instellen

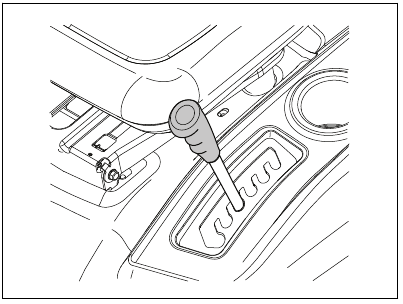

Trek de hefhendel in de richting van de stoel en plaats deze in een van de inkepingen voor de juiste maaihoogte.

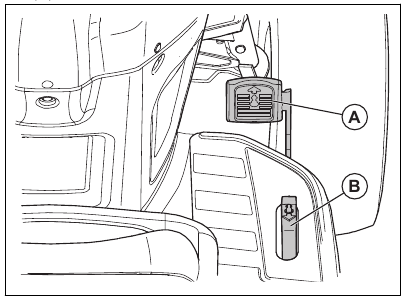

Vooruit en achteruit bewegen

De richting en snelheid van de beweging worden geregeld door de pedalen voor vooruit en achteruit.

Start de motor.
Activeer de parkeerrem. Zie De parkeerrem activeren en deactiveren.
Om te beginnen met bewegen, duwt u langzaam het pedaal voor vooruit rijden (A) of het pedaal voor achteruit rijden (B) in.

Opmerking: de pedalen voor vooruit en achteruit rijden keren terug naar de neutrale stand wanneer ze niet worden ingedrukt.
Duw het pedaal voor vooruit rijden of het pedaal voor achteruit rijden verder in om de snelheid te verhogen.

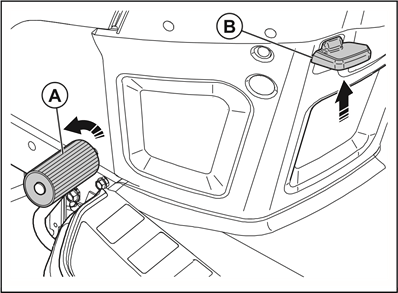

De parkeerrem activeren en deactiveren

Om de parkeerrem te activeren, duwt u het rempedaal (A) volledig naar de laagste stand.
Terwijl het rempedaal is ingedrukt, trekt u de parkeerremhendel (B) omhoog.
Laat het rempedaal los.
Laat de parkeerremhendel los.
Opmerking: Zorg ervoor dat de parkeerrem het product veilig vasthoudt.
Om de parkeerrem los te maken, duwt u het rempedaal in.

Het product stoppen

Stop altijd het product, zet de parkeerrem erop en verwijder de contactsleutel voordat u weggaat van het product.

De uitlaatgassen van de warme motor kunnen brandplekken veroorzaken op het gras. Om brandplekken op het gras te voorkomen, moet u altijd de motor stoppen wanneer u het product op grasvelden stopt.

Duw het rempedaal (A) volledig naar beneden totdat het product volledig tot stilstand komt.
Ontkoppel het maaidek. Zie Het maaidek in- en uitschakelen.
Zet de gashendel in de lage stand en laat de motor enkele minuten stationair draaien.
Zet het maaidek in de transportstand. Zie Het maaidek in de transport- of maaistand zetten.
Draai de contactsleutel naar de "STOP"-stand (STOP) en verwijder de contactsleutel uit het contact.

De gashendel gebruiken

De gashendel past het motortoerental en de snelheid van de messen in het maaidek aan.

Zet de gashendel in de startpositie voor koud weer (A) wanneer u een koude motor start. Zie Een koude motor starten.
Zet de gashendel in de snelle stand (B) om de motor op volle snelheid te laten draaien. Zorg er altijd voor dat de gashendel in de snelle stand staat wanneer u gras maait.
Zet de gashendel in de lage stand (C) om de motor stationair te laten draaien.

De cruisecontrol gebruiken

Gebruik de cruisecontrol alleen voor vooruit rijden op gladde, rechte oppervlakken. De cruisecontrol wordt automatisch uitgeschakeld als de omstandigheden voor cruisecontrol ongunstig worden.

Duw het vooruitrijpedaal (B) naar beneden. Houd het vooruitrijpedaal in een positie die de juiste snelheid geeft voor het terrein.
Trek de cruisecontrolhendel (A) omhoog en houd deze vast terwijl u het vooruitrijpedaal loslaat.
Laat de cruisecontrolhendel los om de cruisecontrol in te schakelen.
Duw het rempedaal in of tik op het vooruitrijpedaal om de cruisecontrol uit te schakelen.

De koplamp gebruiken

Duw de aan/uit-schakelaar naar stand (A) om de koplamp aan te zetten.
Duw de aan/uit-schakelaar naar stand (B) om de koplamp uit te zetten.

Het Reverse Operation System (ROS) gebruiken

Opmerking: Als u probeert achteruit te rijden met het product terwijl het maaidek is ingeschakeld, stopt de motor onmiddellijk. Schakel de ROS in om achteruit te rijden met het product terwijl het maaidek is ingeschakeld.

Kijk voor en tijdens het achteruitrijden met het product naar beneden en achter het product voor de veiligheid van anderen.

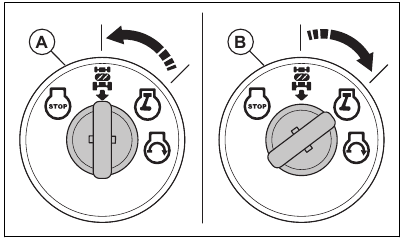

Draai de contactsleutel tegen de klok in naar de "ON"-stand (A) van de ROS om de ROS in te schakelen.
Duw het achteruitrijpedaal langzaam naar beneden om de beweging te starten.
Draai de contactsleutel met de klok mee naar de "ON"-stand (AAN) van de motor (B) om de ROS uit te schakelen.

Het maaidek in- en uitschakelen

Het product heeft een OPC (Operator Presence Control). Wanneer u van de stoel afgaat terwijl de motor draait en het maaidek is ingeschakeld, stopt de motor.

Blijf volledig in het midden van de stoel zitten om ervoor te zorgen dat de motor correct werkt en niet stopt op ruw terrein of heuvels.

Stel de juiste maaihoogte in. Zie De maaihoogte instellen.
Verplaats de koppeling van het aanbouwdeel.
1. Trek de koppeling van het aanbouwdeel omhoog om het maaidek in te schakelen.
2. Duw de koppeling van het aanbouwdeel omlaag om het maaidek uit te schakelen.

Een goed maairesultaat behalen

Voor de beste prestaties dient u regelmatig onderhoud aan het product uit te voeren zoals aangegeven in het onderhoudsschema. Zie Onderhoudsschema.
Maai geen nat gazon. Nat gras kan een slecht maairesultaat geven.
Gebruik geen bandenkettingen wanneer u het maaidek aan het product bevestigt.
Zorg ervoor dat het maaidek waterpas staat. Zie De parallelliteit van het maaidek aanpassen.
Als het gras hoog is, begin dan met een hoge maaihoogte en verlaag deze geleidelijk.
Beweeg het product met lage snelheid vooruit als het gras hoog en dik is.
Gebruik volgas bij het maaien van het gras.

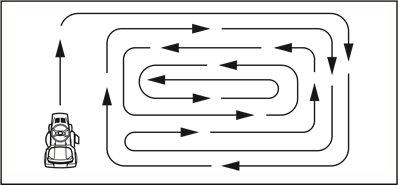

Maai het gras in een onregelmatig patroon.
Gebruik de linkerkant van het maaidek wanneer u in de buurt van bomen, struiken of paden maait. Het mes snijdt ongeveer 15 mm vanaf de zijkant van het maaidek.
Wanneer u grote oppervlakken maait, beweegt u het product tijdens 1 of 2 rondes rond het werkgebied naar rechts. Deze procedure zorgt ervoor dat het gras niet in de buurt van struiken, hekken en opritten terechtkomt. Maai na ongeveer 2 rondes rond het werkgebied in de tegenovergestelde richting.
Voor het beste maairesultaat maait u het gras regelmatig.

Het product in de vrijloopstand zetten

Als het nodig is om het product zonder hulp van de motor te verplaatsen of te slepen, moet u het product in de vrijloopstand zetten.

Zet het product niet in de vrijloopstand op een helling.

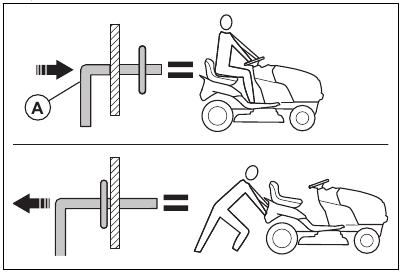

Duw de vrijloopbedieningshendel (A) in om het product in de vrijloopstand te zetten.
Trek de vrijloopbedieningshendel uit om het product met de motor te bedienen.

De mulchplug (accessoire) installeren

Het product kan worden gebruikt met een mulchplug.

Zet het maaidek in de transportstand. Zie Het maaidek in de transport- of maaistand zetten.
Verwijder de grasopvangbak of de achterdeflector (accessoire) als deze is geïnstalleerd.
Plaats de mulchplug door de achterplaat en in de gootadapter voor het maaidek.
Verbind de 2 riemen met de gaten op de steunarmen voor de grasopvangbak.
Installeer de grasopvangbak of de achterdeflector.
Verwijder de mulchplug in omgekeerde volgorde.

De achterdeflector (accessoire) installeren

Het product kan worden gebruikt met een achterdeflector.

Zet het maaidek in de transportstand. Zie Het maaidek in de transport- of maaistand zetten.
Verwijder de grasopvangbak.
Verwijder de mulchplug (accessoire) als deze is geïnstalleerd.
Installeer de afvoergoot door de opening in de achterplaat en verplaats de maaidekadapter erop.
Installeer de 2 vleugelmoeren.
Installeer de achterdeflector op de achterplaat met de 4 schroeven.
Draai de schroeven volledig vast.
Verwijder de achterdeflector in omgekeerde volgorde.

De grasvanger (accessoire) installeren

Het product kan worden gebruikt met een grasvanger.

Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of de maaistand zetten.
Verwijder de achterste uitwerpkanaaldeflector (accessoire) of de mulchplug (accessoire) indien deze is geïnstalleerd.
Steek de uitwerpschacht door de achterplaat en in de schachtadapter voor het maaidek.
Installeer de 2 vleugelmoeren.
Installeer de grasvanger.
Verwijder de grasvanger in omgekeerde volgorde.

Onderhoud

Introductie

Lees en begrijp het veiligheidshoofdstuk voordat u onderhoud aan het product uitvoert.

Onderhoudsschema

Voor elk gebruik

Met tussenpozen van 8 uur

Met tussenpozen van 25 uur

Met tussenpozen van 50 uur

Met tussenpozen van 100 uur

Elk seizoen

Voor opslag

Product

Voer een controle van de remfunctie uit.

Voer een controle van de bandenspanning uit.

Voer een controle van de operator aanwezigheidscontrole (OPC) uit.

Voer een controle van het achteruitrij-systeem (ROS) uit.

Voer een controle uit op losse bevestigingsmiddelen.

Onderzoek de messen op slijtage en schade.

X^{^[1]}

Smeer het product. Raadpleeg het smeerschema.

Voer een controle van het batterijniveau uit.

Reinig de accu en de polen.

Verwijder stukjes van de stuurplaat. Raadpleeg Om het product te reinigen.

Voer een controle van de koelventilator van de transaxle uit.

Zorg ervoor dat het maaidek waterpas staat.

Voer een controle van de V-snaren uit.

Onderhoudsschema

Voor elk gebruik

Met tussenpozen van 8 uur

Met tussenpozen van 25 uur

Met tussenpozen van 50 uur

Met tussenpozen van 100 uur

Elk seizoen

Voor opslag

Motor

Voer een controle van het motoroliepeil uit.

Vervang de motorolie (modellen met oliefilter).

X^{^[2]}

Vervang de motorolie (modellen zonder oliefilter).

X^{^[3]}

Reinig het luchtfilter.

X^{^[4]}

Reinig het luchtscherm.

X^{^[5]}

Voer een inspectie van de uitlaatdemper en de vonkenvanger uit.

Vervang het oliefilter (indien aanwezig).

X^{^[6]}

Reinig de koelribben van de motor.

X^{^[7]}

Vervang de bougie.

Vervang de papieren cartridge van het luchtfilter.

Vervang het brandstoffilter

Voer een controle van de uitlaatdemper uit. Raadpleeg Om een controle van de uitlaatdemper uit te voeren.

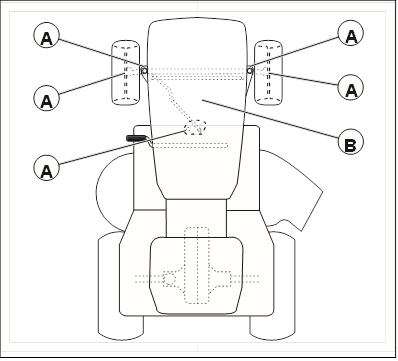

Smeerschema

Let op
Smeer de draaipunten met speciale nylon lagers niet. Kleverige smeermiddelen kunnen vuil aantrekken. Het vuil vermindert de levensduur van de speciale nylon lagers. Als het nodig is om de nylon lagers te smeren, gebruik dan slechts een kleine hoeveelheid droog smeermiddel.

Algemene smering. Smeer de spindelvetverbinding, het voorwiellager, de vertanding van het stuurdeel.
Motor smering. Raadpleeg Om de motor te smeren.

Tractor

Het product schoonmaken

Gebruik geen tuinslang of hogedrukreiniger om het oppervlak schoon te maken, behalve voor de spoelpoort. Houd water uit de motor en de transmissie. Water in de motor of transmissie kan de levensduur van het product verkorten. Gebruik perslucht of een bladblazer om gras, bladeren en afval te verwijderen.

Verwijder al het ongewenste materiaal van de motor, accu, stoel en andere onderdelen van het product.
Verwijder vervuiling van de stuurplaat. Vervuiling beperkt de beweging van de koppelings-/rempedaalas, zorgt ervoor dat de riem losraakt en vermindert de voorwaartse beweging.

Vermijd alle knelpunten en beweegbare onderdelen.
Houd de oppervlakken en wielen vrij van benzine, olie, enzovoort.
Gebruik autowax om schade aan de oppervlakken te voorkomen.

De spoelpoort van het maaidek gebruiken

Het maaidek heeft een spoelpoort die deel uitmaakt van het reinigingssysteem voor het maaidek.

Gebruik het product niet met een kapotte of ontbrekende spoelpoort van het maaidek. Er is risico op weggeslingerde objecten. Vervang een kapotte of ontbrekende spoelpoort van het maaidek onmiddellijk.

Opmerking: Bij de modellen met beschermkappen is de spoelpoort geïnstalleerd op de linker beschermkap voor de achterband.

Parkeer het product op een open plek op uw gazon in de buurt van een waterbron met een tuinslang.

Richt de uitwerpopening van het product niet in de richting van gebouwen of voertuigen.
Zorg ervoor dat het maaidek is uitgeschakeld. Zie Het maaidek inschakelen en uitschakelen.
Draai de contactsleutel naar de stand STOP om de motor te stoppen.
Activeer de parkeerrem.
Verwijder de opvangbak of de mulchplug, indien geïnstalleerd.

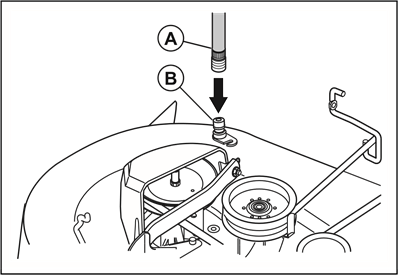

Plaats de spuitmondadapter op het uiteinde van uw tuinslang (A). Zorg ervoor dat de tuinslang volledig is aangesloten op de spuitmondadapter.
Trek de vergrendelingsring van de spuitmondadapter naar achteren en duw de spuitmondadapter op de spoelpoort van het maaidek (B).
Trek voorzichtig aan de tuinslang om er zeker van te zijn dat deze volledig is aangesloten.
tolower Laat de vergrendelingsring los om de adapter op de spoelpoort van het maaidek te vergrendelen.
Start de watertoevoer.
Ga op de stoel zitten en start de motor.

Controleer het gebied opnieuw om er zeker van te zijn dat het gebied vrij is.
Verplaats de gashendel naar de snelle stand.
Zie De gashendel gebruiken.
Schakel het maaidek in en laat het werken totdat het maaidek schoon is. Zie Het maaidek inschakelen en uitschakelen.
Schakel het maaidek uit. Zie Het maaidek inschakelen en uitschakelen.
Draai de contactsleutel naar de stand STOP om de motor te stoppen.
Stop de watertoevoer.
Trek de vergrendelingsring van de spuitmondadapter naar achteren en koppel de spuitmondadapter los van de spoelpoort van het maaidek.
Verplaats het product naar een droge plaats.
Schakel het maaidek in en laat het werken totdat het maaidek droog is.

De gaskabel afstellen

De gashendel is in de fabriek ingesteld en afstelling zou niet nodig moeten zijn. Als een afstelling noodzakelijk is, raadpleeg dan de motorhandleiding. De vergrendelingen en de relais controleren

Opmerking: Losse of beschadigde draden kunnen ervoor zorgen dat uw product onbevredigend werkt, stopt met werken of niet start.

Controleer de draden.

De koplamp vervangen

Open de motorkap.
Draai de lamphouder iets tegen de klok in en trek hem uit de houder achter de grille.
Vervang de lamp in de lamphouder.
Duw de lamphouder in de houder achter de grille.
Draai de lamphouder iets met de klok mee om hem te installeren.
Sluit de motorkap.

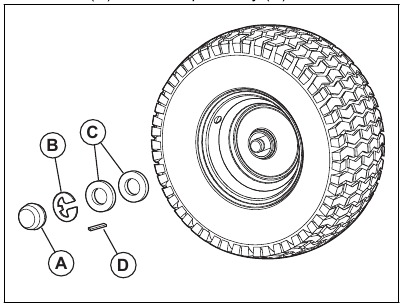

De banden repareren

Til de vooras op en ondersteun deze veilig.
Verwijder de stofkap (A), de E-clip (B), de sluitring (C) en de vierkante spie (D).

Opmerking: Er zitten alleen vierkante spieën op de achterwielen.
Verwijder het wiel van de as.

Verwijder de band van het wiel.
Repareer de band.
Opmerking: Gebruik bandendichtmiddel om gaten in de band af te dichten. Bandendichtmiddel voorkomt ook droogrot en corrosie van de banden.
Monteer de band op het wiel.
Installeer het wiel, de sluitring, de vierkante spie en de E-clip op de as. Zorg ervoor dat de E-clip correct in de groef op de as is geïnstalleerd.
Installeer de stofkap.

De banden controleren

Opmerking: Om de bandengaten af te dichten en lekke banden als gevolg van langzame lekken te voorkomen, kunt u afdichtmiddel kopen bij uw plaatselijke onderdelenhandelaar. Bandendichtmiddel voorkomt ook droogrot en corrosie van de banden.

Zorg ervoor dat de luchtdruk in alle banden correct is (zie de zijkanten van de banden voor de juiste PSI).
Houd de banden vrij van benzine, olie of insectenbestrijdingsmiddelen die schade aan het rubber kunnen veroorzaken.
Houd de banden uit de buurt van stronken, stenen, kuilen, scherpe voorwerpen en andere gevaarlijke objecten die schade aan de banden kunnen veroorzaken.

De V-snaren controleren

De riemen zijn niet verstelbaar.

Controleer de V-snaren na elke gebruiksperiode van 100 uur op slijtage en beschadiging.
Vervang de V-snaren als ze beginnen te bewegen omdat ze te versleten zijn.

Onderhoud aan de koelventilator van de transaxle uitvoeren

Reinig de ventilator of de transmissie niet terwijl de motor draait of terwijl de transmissie heet is.

Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in de lagers en elektrische aansluitingen terechtkomen, wat corrosie veroorzaakt en schade aan het product veroorzaakt.

Om de transmissie koel te houden, houdt u de transmissieventilator en de koelribben schoon.

Voordat u met water reinigt, reinigt u met een borstel. Verwijder grasresten en vuil op en rond de transaxle-ventilator en koelribben.
Controleer de koelventilator om er zeker van te zijn dat de ventilatorbladen schoon en niet beschadigd zijn.

De transaxle-pompvloeistof controleren

Zorg ervoor dat de transaxle-pompvloeistof niet lekt.
Neem contact op met het dichtstbijzijnde erkende servicecentrum of afdeling als de transaxle-pompvloeistof lekt.

De sporing en camber van de voorwielen afstellen

De sporing en camber van de voorwielen zijn in de fabriek correct ingesteld. De sporing en camber van de voorwielen zijn niet verstelbaar.

Neem contact op met een erkend servicecentrum als de in de fabriek ingestelde sporing of camber van de voorwielen beschadigd is.

De zekering vervangen

Dit product heeft een zekering van het autotype. De zekeringhouder bevindt zich achter het dashboard.

Houd de zekeringhouder vast en trek de defecte zekering eruit.
Plaats een nieuwe zekering in de zekeringhouder.

De motorkap en de grille verwijderen en installeren

Til de motorkap op.

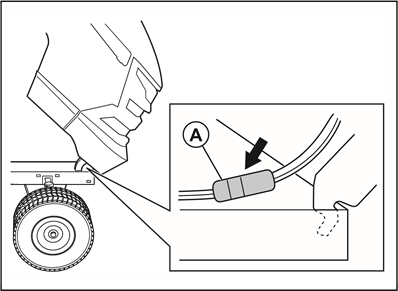

Koppel de draadconnector van de koplamp (A) los.
Blijf voor de tractor staan. Houd de motorkap aan de zijkanten vast. Kantel de motorkap in de richting van de motor en til hem op om hem van het product te verwijderen.
Installeer in omgekeerde volgorde.

De aandrijfriem vervangen

Parkeer het product op een vlakke ondergrond en activeer de parkeerrem. Zie Vooruit en achteruit bewegen.
Verwijder het maaidek. Zie Het maaidek inschakelen en uitschakelen.

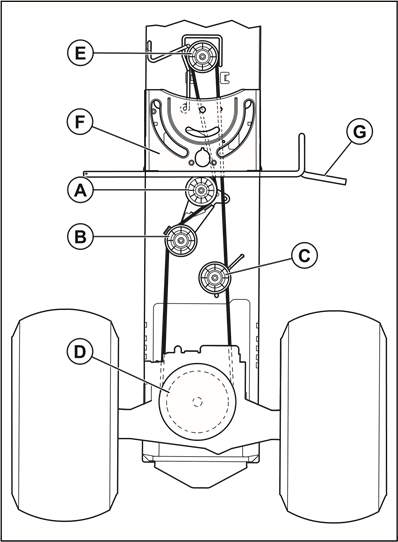

Verwijder de aandrijfriem van de poelie (A) en de koppelingspoelie (B).
Verwijder de aandrijfriem van de riemspanner (C).
Trek de aandrijfriem naar achteren en verwijder deze van de transmissie-ingangspoulie (D) en boven de koelvinbladen.
Verwijder de aandrijfriem van de motorpoelie (E) op de motoras.
Verplaats de aandrijfriem naar achteren en boven de stuurplaat (F) om de aandrijfriem van het product te verwijderen.
Installeer een nieuwe aandrijfriem in omgekeerde volgorde. Zorg ervoor dat u de aandrijfriem bovenop de stuursteunplaat (F) en de koppelings-/rempedaalas (G) installeert.

Accu

De accu en de polen reinigen

Corrosie en vuil op de accu en de polen kan ervoor zorgen dat de accu stroom verliest.

Verwijder de poolbeschermer.
Koppel de ZWARTE accukabel los.
Koppel de RODE accukabel los en verwijder de accu van het product.
Spuit water op de accu en laat deze drogen.
Reinig de polen en accukabels met een draadborstel.
Smeer de polen in met vet of een gelijkwaardig product.
Plaats de accu terug. Zie De accu vervangen.

De accu vervangen

De accu bevindt zich onder de stoel.

Risico op elektrische schok en brandwonden. Gebruik geen metalen polsbanden of andere metalen accessoires. Metalen voorwerpen die de accupolen raken, kunnen brandwonden, elektrische schokken en kortsluiting van de accu veroorzaken.

Stop (Stoppen) het product. Zie Het product stoppen.
Open de motorkap.
Verwijder de poolafdekkingen (A).
Verwijder de bout en de moer om de zwarte (negatieve) accukabel los te koppelen van de negatieve (-) pool.

Risico op elektrische schok en brandwonden. De zwarte (negatieve) accukabel moet worden losgekoppeld voordat u de rode (positieve) accukabel loskoppelt.
Verwijder de bout en de moer om de rode (positieve) accukabel los te koppelen van de positieve (+) pool.
Verwijder voorzichtig de accu uit het product.
Plaats een nieuwe accu.
Sluit de rode (positieve) accukabel aan op de positieve (+) pool en draai de bout en de moer vast.

Risico op elektrische schok en brandwonden. De rode (positieve) accukabel moet op de positieve (+) pool worden aangesloten voordat de zwarte (negatieve) accukabel op de negatieve (-) pool wordt aangesloten om letsel en onbedoelde aarding te voorkomen.
Sluit de zwarte (negatieve) accukabel aan op de negatieve (-) pool en draai de bout en de moer vast.
Plaats de poolafdekkingen terug.
Sluit de motorkap.

Startkabels aansluiten

Explosiegevaar door explosief gas dat uit de accu komt. Sluit de negatieve pool van de geladen accu niet aan op of in de buurt van de negatieve pool van de zwakke accu.

Sluit een uiteinde van de rode accukabel aan op de POSITIEVE (+) accupool (A) van de zwakke accu
Sluit het andere uiteinde van de rode accukabel aan op de POSITIEVE (+) accupool (B) van de geladen accu.

Zorg ervoor dat de uiteinden van de rode accukabel het chassis niet raken. Dit veroorzaakt kortsluiting.
Sluit een uiteinde van de zwarte accukabel aan op de NEGATIEVE (-) accupool (C) van de geladen accu.
Sluit het andere uiteinde van de zwarte accukabel aan op een CHASSIS AARDE (D), uit de buurt van de brandstoftank en de accu.

De startkabels verwijderen

Opmerking: verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

Verwijder de ZWARTE kabel van het chassis.
Verwijder de ZWARTE kabel van de volledig geladen accu.
Verwijder de RODE kabel van de 2 accu's.

Maaidek

Het maaidek verwijderen en installeren

Parkeer het product op een vlakke ondergrond en activeer de parkeerrem. Zie De parkeerrem activeren en deactiveren.
Zet het maaidek in de laagste stand. Zie Het maaidek in transportstand of maaistand zetten.

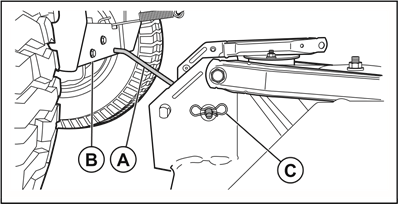

Verwijder de koppelingskabel (M) en verplaats de koppelingskabel uit de vergrendelbeugel (L).
Verwijder de aandrijfriem van de koppelingspoelie (E).
Koppel de voorste verbindingsstang (G) los van het maaidek en verwijder de borgveer en sluitring.

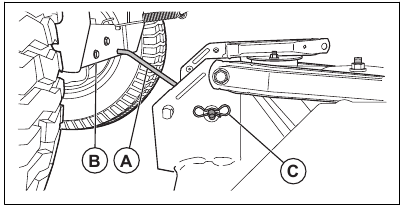

Verwijder de klemmen (A) en koppel de ophangarmen (B) los van de chassispen.
Koppel de achterste hefarmen (K) los van de achterste maaidekbeugels (I) aan beide zijden van het maaidek.
Verwijder de klem (C) en de sluitring om de anti-zwenkstang (A) los te koppelen van de achterste maaidekbeugel (B).
Trek het maaidek naar buiten totdat de stang uit het gat in de beugel valt.
Draai het stuur van het product volledig naar links.
Schuif het maaidek onder de rechterkant van het product vandaan om het te verwijderen.
Installeer het maaidek in omgekeerde volgorde. Zorg ervoor dat de uitwerpkant zich aan de rechterkant van het product bevindt.

De evenwijdigheid van het maaidek afstellen

Een visuele zijdelingse afstelling van het maaidek uitvoeren

Als de maaihoogte aan de rechter- en linkerzijde van het product niet hetzelfde is, kan de maaihoogte worden aangepast. Pas de maaihoogte aan de kant van het maaidek aan met de lagere maaihoogte.

Zorg ervoor dat de banden volledig zijn opgepompt.
Parkeer het product op een vlakke ondergrond.
Ga naar de zijde van het maaidek met de lagere maaihoogte. Opmerking: Elke volledige draai van de afstelmoer verandert de hoogte van het maaidek met 3/16" (4,7 mm).
Pas de maaihoogte aan met een steeksleutel van 3/4".
1. Draai de afstelmoer (A) naar links om het maaidek te laten zakken.
2. Draai de afstelmoer (A) naar rechts om het maaidek omhoog te brengen.
Maai wat gras en bekijk het resultaat. Pas aan indien nodig.

Een nauwkeurige zijdelingse afstelling van het maaidek uitvoeren

Zorg ervoor dat de banden volledig zijn opgepompt.
Parkeer het product op een vlakke ondergrond.
Zet het maaidek in de transportstand. Zie Het maaidek in transportstand of maaistand zetten.
Draai de buitenste mespunten om ze zijdelings uit te lijnen met het maaidek.

De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.
Meet de afstand (B) van de onderkant van het mes tot de grond aan de linker- en rechterkant.

Opmerking: De afstand moet aan beide zijden gelijk zijn.
Pas de maaihoogte aan met een steeksleutel van 3/4".
Opmerking: Elke volledige draai van de afstelmoer verandert de maaihoogte met 3/16 inch (4,7 mm).
1. Draai de afstelmoer (A) naar links om het maaidek te laten zakken.
2. Draai de afstelmoer (A) naar rechts om het maaidek omhoog te brengen
Meet de afstand opnieuw. Pas aan totdat de 2 zijden gelijk zijn.
Maai wat gras en bekijk het resultaat. Pas aan indien nodig.

Een voor-naar-achter afstelling van het maaidek uitvoeren
Het maaidek moet zijdelings waterpas staan voordat u een voor-naar-achter afstelling uitvoert. Zie Een visuele zijdelingse afstelling van het maaidek uitvoeren.

Zorg ervoor dat de banden volledig zijn opgepompt.
Parkeer het product op een vlakke ondergrond.
Zet het maaidek in de transportstand. Zie Het maaidek in transportstand of maaistand zetten.
Draai de messen totdat ze recht naar voren wijzen.

De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.

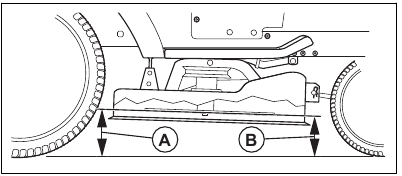

Meet de afstand tot de grond aan de achterkant (A) en voorkant (B) van het mes.

Opmerking: Voor de beste maa resultaten moeten de messen zo worden afgesteld dat de voorkant 1/8-1/2 inch (3,1-12,7 mm) lager is dan de achterkant wanneer het maaidek zich in de hoogste stand bevindt.
Ga naar de voorkant van het product om een afstelling uit te voeren.

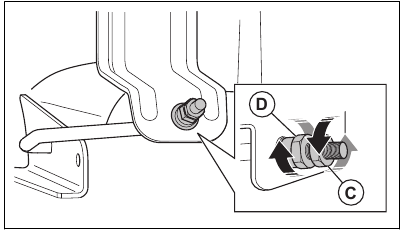

Gebruik een steeksleutel van 11/16 inch om de borgmoer (C) los te draaien om de afstelmoer (D) vrij te maken.
Pas de maaihoogte aan met een steeksleutel van 3/4 inch. Opmerking: Elke volledige draai van de afstelmoer verandert de hoogte van het maaidek met 1/8 inch (3,1 mm).
1. Draai de afstelmoer tegen de klok in om het maaidek te laten zakken.
2. Draai de afstelmoer met de klok mee om het maaidek omhoog te brengen.
Meet de voor- en achterafstand opnieuw.
Pas aan totdat de voorkant van het mes 1/8-1/2 inch (3,1-12,7 mm) lager is dan de achterkant.
Houd de afstelmoer met de sleutel op zijn plaats en draai de borgmoer vast.

De messen vervangen

Voor het beste resultaat houdt u de maaimessen scherp. Vervang verbogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant. Het is gevaarlijk om een mes te gebruiken dat niet is goedgekeurd door de fabrikant van het product. Dit kan schade aan het product veroorzaken en uw garantie ongeldig maken.

Zet het maaidek in de transportstand. Zie Het maaidek in transportstand of maaistand zetten.

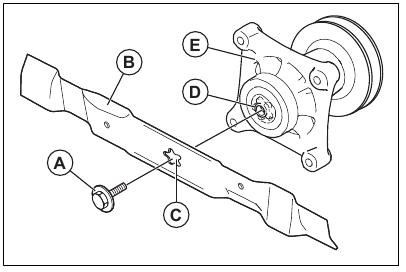

Verwijder de bout (A) door deze tegen de klok in te draaien en verwijder het mes (B).

De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.
Installeer het nieuwe of geslepen mes en de bout.

Het middelste gat (C) in het mes moet overeenkomen met de ster (D) op de dornassemblage (E).
Draai de bout vast met een koppel van 45-55 ft-lbs (62-75 Nm).

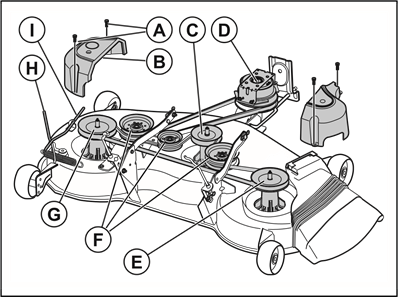

De aandrijfriem van het maaidek verwijderen

Parkeer het product op een vlakke ondergrond en activeer de parkeerrem. Zie Vooruit en achteruit rijden.
Zet het maaidek in de laagste stand. Zie De maaihoogte instellen.
Verwijder het vuil of gras rond de dorens en van het bovenoppervlak van het maaidek.
Ontkoppel de spanstang (H) voor de aandrijfriem van de vergrendelbeugel (I).
Verwijder de schroeven (A) van de dornkappen (B).
Verwijder de dornkappen (B).
Verwijder de aandrijfriem van de koppelingspoelie (D), de dornpoelies (G, E) en de spanrollen (F).

De aandrijfriem voor het maaidek installeren

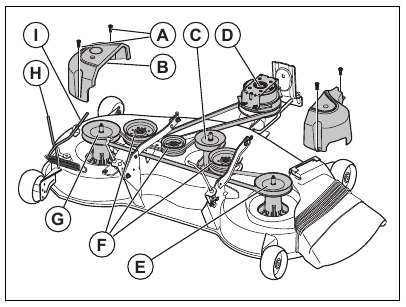

Installeer de aandrijfriem rond de dornpoelies (G, E).

Plaats de aandrijfriem correct in alle groeven voor de maaidekpoelie. Risico op schade aan de aandrijfriem als deze niet correct is geïnstalleerd.
Installeer de aandrijfriem rond de spanrollen (F).
Installeer de aandrijfriem rond de koppelingspoelie (H) op de motoras.
Installeer de dornkappen (B).
Draai de 4 schroeven (A) volledig vast.
Activeer de spanstang (H) voor de aandrijfriem op de vergrendelbeugel (I).

De spanstang voor de aandrijfriem is veerbelast. Houd de spanstang voor de aandrijfriem stevig vast en activeer deze langzaam, risico op letsel als de veer wordt uitgeworpen.
.Zet het maaidek in de transportstand. Zie Het maaidek in transportstand of maaistand zetten

De antiscalpeerwielen afstellen

De antiscalpeerwielen houden het maaidek in de juiste positie op de grond en voorkomen het scalperen van het gazon in de meeste terreinomstandigheden. De antiscalpeerwielen zijn correct afgesteld wanneer ze zich iets boven de grond bevinden wanneer het maaidek zich op de benodigde maaihoogte bevindt.

Parkeer het product op een vlakke ondergrond en zet de motor uit.
Pas het product aan de benodigde maaihoogte aan. Zie De maaihoogte instellen.

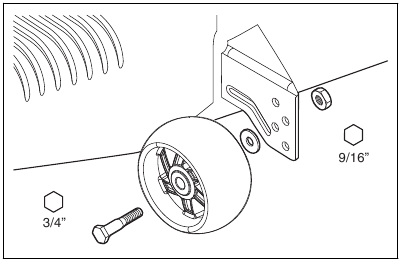

Verwijder de moer, de bout, de sluitring en het antiscalpeerwiel.
Installeer het antiscalpeerwiel, de bout, de sluitring en de moer in de juiste positie.
Stel alle antiscalpeerwielen af en installeer ze op dezelfde manier.

Motor

Om de motor te smeren

Gebruik uitsluitend hoogwaardige detergentolie met API-serviceclassificatie SJ-SN. De SAE-viscositeitsklasse van de olie verwijst naar de juiste temperatuur voor gebruik.

Opmerking: Multi-viscositeitsoliën (5W30, 10W30, enzovoort) zorgen ervoor dat de motor gemakkelijk start bij koud weer, maar veroorzaken een verhoogd olieverbruik bij gebruik bij temperaturen boven 32°F/0°C. Controleer regelmatig het motoroliepeil om mogelijke motorschade door een laag oliepeil te voorkomen.

Vervang de olie na een interval van 50 bedrijfsuren. Als het product gedurende een jaar niet 50 uur wordt gebruikt, vervang de olie dan minimaal 1 keer per jaar.
Controleer het carteroliepeil voordat u de motor start en na elke acht (8) bedrijfsuren.
Draai de olievuldop/peilstok vast elke keer dat u het oliepeil controleert.

Om het motoroliepeil te controleren

De motor in het product is gevuld met motorolie voor omgevingstemperaturen van meer dan 32°F (0°C). Gebruik voor gebruik in omgevingstemperaturen van minder dan 32°F (0°C) de juiste motorolie om het product gemakkelijker te starten. Raadpleeg Technische gegevens.

Parkeer het product op een vlakke ondergrond.
Verwijder de olievuldop en peilstok en maak deze schoon met een doek.
Steek de peilstok in de olievulbuis. Draai de olievuldop niet op de olievulbuis.
Verwijder de peilstok. Gebruik de meter op de peilstok om het motoroliepeil te controleren. Vul indien nodig motorolie bij tot de markering "FULL" (VOL) op de peilstok is bereikt. Vul niet te veel motorolie bij.
Steek de peilstok in de olievulbuis. Zorg ervoor dat de olievuldop volledig is vastgedraaid.

Opmerking: Raadpleeg Om de motorolie te vervangen om de motorolie te vervangen.

Om de motorolie te vervangen

Als de motor koud is, start de motor dan 1–2 minuten voordat u de motorolie aftapt. Hierdoor wordt de motorolie warm en sneller af te tappen.

Laat de motor niet langer dan 1–2 minuten draaien voordat u de motorolie aftapt. De motorolie wordt erg heet en kan brandwonden veroorzaken. Laat de motor afkoelen voordat u de motorolie aftapt.

Draag beschermende handschoenen. Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

Zet het product op een vlakke ondergrond en stop (Stop) het product. Raadpleeg Om het product te stoppen.
Verwijder al het vuil rond de dop van de olietank.
Verwijder de dop van de olietank en de peilstok.

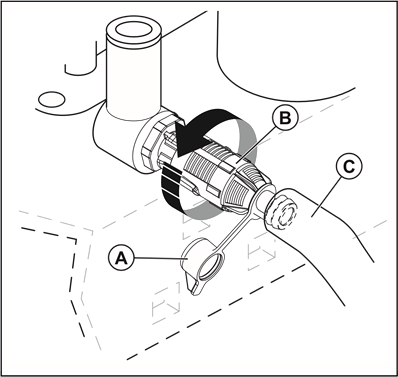

Verwijder de gele dop (A) van de olieaftapkraan (B).
Installeer de olieaftapslang (C) op de olieaftapkraan.
Plaats een bak onder de motor om de motorolie op te vangen en steek het andere uiteinde van de olieaftapslang in de bak.
Duw de olieaftapkraan in en draai deze tegen de klok in om deze te ontgrendelen.
Trek de aftapkraan naar buiten om deze te openen.
Laat de motorolie in de bak lopen.
Duw de olieaftapkraan in en draai deze met de klok mee om deze te sluiten en te vergrendelen.
Verwijder de olieaftapslang.
Plaats de gele dop terug.
Vul nieuwe olie in de olievulbuis en controleer het motoroliepeil. Raadpleeg Om het motoroliepeil te controleren.
Plaats de dop van de olietank en de peilstok terug.

Opmerking: Raadpleeg Afvalverwerking voor een veilige verwijdering van gebruikte motorolie.

Om het motoroliefilter te vervangen

Draag beschermende handschoenen. Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

Tap de motorolie uit de olietank. Raadpleeg Om de motorolie te vervangen.
Draai het motoroliefilter tegen de klok in om het te verwijderen.
Smeer de rubberen afdichting op het nieuwe oliefilter licht in met nieuwe motorolie.
Om het nieuwe oliefilter te installeren, draait u het met de klok mee totdat de rubberen afdichting correct past en draait u het vervolgens nog een halve slag vast.
Vul de olietank met nieuwe motorolie. Raadpleeg Om de motorolie te vervangen.
Start de motor en laat deze 3 minuten stationair draaien.
Stop de motor en zorg ervoor dat er geen olielekkage is van het oliefilter. Opmerking: Als er olielekkage is, draai het oliefilter dan opnieuw vast.
Vul de olietank met meer motorolie om de motorolie te vervangen die het nieuwe oliefilter heeft opgenomen.

Om het luchtfilter te reinigen

De motor zal niet naar behoren werken met een vuil luchtfilter. Reinig het luchtfilter vaker in stoffige omstandigheden.

Om het luchtscherm te reinigen

Opmerking: Het luchtscherm moet vrij van vuil worden gehouden om motorschade door oververhitting te voorkomen.

Reinig het luchtscherm met een staalborstel of perslucht om vuil te verwijderen.

Om onderhoud te plegen aan het motorkoelsysteem

Opmerking: Een verstopt grasrooster, vuile of volle koelribben en/of een verwijderd ventilatorhuis, enzovoort, kunnen ervoor zorgen dat de motor te heet wordt en motorschade veroorzaakt.

Zorg ervoor dat het grasrooster, de koelribben en andere externe oppervlakken van de motor te allen tijde schoon zijn.
Verwijder na elk interval van 100 bedrijfsuren (vaker in extreem stoffige en vuile omstandigheden) het ventilatorhuis en andere delen van het motorkoelsysteem. Reinig de koelribben en externe oppervlakken indien nodig. Zorg ervoor dat de onderdelen van het motorkoelsysteem correct zijn geïnstalleerd.

Om de bougies te vervangen

Het bougietype en de speling (elektrodeafstand) worden weergegeven in Technische gegevens.

Vervang de bougies aan het begin van elk maaiseizoen of na elk interval van 100 bedrijfsuren.

Om het inline-brandstoffilter te vervangen

Opmerking: Vervang het inline-brandstoffilter minimaal elk jaar.

Vervang het inline-filter als het verstopt raakt en de brandstoftoevoer naar de carburateur stopt.

Laat de motor afkoelen.
Verwijder het inline-brandstoffilter (B) en sluit de brandstofleidingsecties af met pluggen.
Plaats het nieuwe inline-brandstoffilter in de juiste positie in de brandstofleiding met de pijl naar de carburateur gericht.
Zorg ervoor dat er geen brandstoflekkage is en dat de klemmen (A) in de juiste positie zitten.
Als u morst, reinig het product dan onmiddellijk.

Om de lucht uit de transmissie te verwijderen

Schakel de vrijloophendel niet in of uit wanneer de motor in werking is.

Om hoge prestaties te behouden, verwijdert u de lucht in de transmissie voordat u het product voor de eerste keer gebruikt.

Als u de transmissie vervangt, verwijdert u de lucht in de nieuwe transmissie voordat u het product gebruikt.

Parkeer het product op een vlakke ondergrond die vrij en open is.
Stop de motor en zet de parkeerrem aan.
Zet de vrijloopbediening in de uitgeschakelde stand. Raadpleeg Transport.
Start de motor. Wanneer de motor is gestart, zet u de gashendel in de langzame stand en zet u de parkeerrem uit.
Voer de volgende stappen 3 keer uit.
Opmerking: Tijdens deze procedure kunnen de aandrijfwielen bewegen.

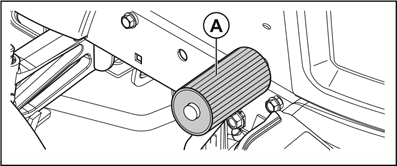

1. Duw het voorwaartse aandrijfpendaal volledig naar voren en houd het 5 seconden ingedrukt voordat u het loslaat.
2. Duw het achterwaartse aandrijfpendaal volledig naar achteren en houd het 5 seconden ingedrukt voordat u het loslaat.
Stop de motor en zet de parkeerrem aan.
Zet de vrijloopbediening in de ingeschakelde stand. Raadpleeg Transport.
Ga op de stoel zitten en start de motor. Wanneer de motor is gestart, zet u de gashendel in de halve snelheidspositie.
Zet de parkeerrem uit.
Bedien het product ongeveer 1,5 m naar voren en vervolgens 1,5 m naar achteren. Voer deze procedure 3 keer uit.

Probleemoplossing

Probleem	Oorzaak	Actie
De motor start niet.	Er zit geen brandstof in de brandstoftank.	Vul de brandstoftank.
	De gashendel staat niet in de juiste positie.	Raadpleeg de startinstructies.
	De bougie is defect.	Vervang de bougie.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het brandstoffilter is verstopt.	Vervang het brandstoffilter.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De draden zitten los of zijn beschadigd.	Controleer alle draden.
	De motorventielen zijn niet correct afgesteld.	Neem contact op met een erkende serviceagent.
	De motor is verzopen.	Wacht 2–3 minuten voordat u probeert de motor opnieuw te starten.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
De startmotor draait de motor niet rond.	De accu is te zwak.	Laad de accu op.
	De koppeling van het hulpstuk is ingeschakeld.	Schakel de koppeling van het hulpstuk uit.
	Het koppelings-/rempedaal is niet volledig ingedrukt.	Druk het koppelings-/rempedaal volledig in wanneer u de motor start.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuaansluitingen.
	De hoofdzekering is defect.	Vervang de hoofdzekering.
	Het contactslot is defect.	Neem contact op met een erkende serviceagent.
	De veiligheidsconnector voor het koppelings-/rempedaal is defect.	Neem contact op met een erkende serviceagent.
	De startmotor of de solenoïde is defect.	Neem contact op met een erkende serviceagent.
	De bediening voor aanwezigheid van de bestuurder (OPC) is defect.	Controleer de draden, schakelaars en aansluitingen. Als het probleem niet is verholpen, neem dan contact op met een erkende serviceagent. Gebruik het product niet met een defecte bediening voor aanwezigheid van de bestuurder.
De motor loopt niet soepel.	De bougie is defect.	Vervang de bougie.
	De carburateur is niet correct afgesteld.	Neem contact op met een erkende serviceagent.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	De terugslagklep op de brandstoftankdop is defect.	Vervang de brandstoftankdop.
	De brandstoftank is bijna leeg.	Vul de brandstoftank met brandstof.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De choke is ingeschakeld en de motor is warm.	Schakel de choke uit.
	De brandstofmix of het brandstoftype is onjuist.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met de juiste brandstofmix of het juiste brandstoftype.
	Het brandstoffilter is verstopt.	Vervang het brandstoffilter.
	De bougie is defect.	Vervang de bougie.
	Er zit vuil in de carburateur of brandstofleiding.	Reinig de carburateur en de brandstofleidingen.
De motor wordt te heet.	Er is overbelasting in de motor.	Verminder de werkbelasting.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De koelventilator is defect.	Neem contact op met een erkende serviceagent.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul bij met motorolie als dat nodig is.
	Het contactslot is defect.	Neem contact op met een erkende serviceagent.
	De bougie is defect.	Vervang de bougie.
Er is vermogensverlies.	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid wanneer u gras maait.	Gebruik een lagere snelheid.
	De gashendel staat in de choke-stand.	Zet de gashendel in de snelle stand.
	Er zit een ophoping van gras, bladeren of ongewenst materiaal onder het maaidek.	Reinig het maaidek.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul bij met motorolie als dat nodig is.
	De motorolie is vuil.	Vervang de motorolie.
	De bougie is defect.	Vervang de bougie.
	Het brandstoffilter is vuil.	Vervang het brandstoffilter.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De bougiekabel zit los.	Sluit de bougiekabel aan en draai hem vast.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De uitlaatdemper is verstopt of beschadigd.	Reinig of vervang de uitlaatdemper.
	Er is losse of beschadigde bedrading.	Controleer alle bedrading.
	De motorventielen zijn niet correct afgesteld.	Neem contact op met een erkende serviceagent.
Er is trilling in het product.	De messen zitten los.	Draai de bouten op de messen vast.
	Een of meer van de messen zijn beschadigd of niet in evenwicht.	Balanceer de messen of vervang de messen.
	De motor zit los.	Draai de motorbouten vast.
De accu laadt niet op.	De hoofdzekering is defect.	Vervang de hoofdzekering.
	De accu is defect.	Vervang de accu.
	De laadkabel is losgekoppeld.	Sluit de laadkabel aan.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuaansluitingen.
De motor werkt wanneer de bestuurder van de stoel opstaat terwijl het maaidek is ingeschakeld.	De bediening voor aanwezigheid van de bestuurder (OPC) is defect.	Controleer de draden, schakelaars en aansluitingen. Als het probleem niet is verholpen, neem dan contact op met een erkende serviceagent. Gebruik het product niet met een defecte bediening voor aanwezigheid van de bestuurder.
De messen kunnen niet draaien.	Er is een blokkering in het koppelingsmechanisme.	Verwijder de blokkering.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	Een spanrol zit vast.	Vervang de spanrol.
	Een mes-as zit vast.	Vervang de mes-as.
Defecte grasafvoer.	Het motortoerental is te laag.	Zet de gashendel in de snelle stand.
	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het maaidek is niet evenwijdig.	Pas de evenwijdigheid van het maaidek aan. Raadpleeg De evenwijdigheid van het maaidek aanpassen.
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas de bandenspanning aan als dat nodig is.
	De messen zijn versleten, beschadigd of zitten los.	Vervang de messen of draai de bouten op de messen vast.
	Ophoping van gras of vuil onder het maaidek.	Reinig het maaidek.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	De messen zijn onjuist geïnstalleerd.	Installeer de messen met de scherpe rand naar beneden.
	Er worden onjuiste messen gebruikt.	Vervang de messen door de juiste messen in de onderdelenhandleiding.
	Verstopte luchtgaten van het maaidek door ophoping van gras, vuil rondom de spillen.	Maak de omgeving rondom de spillen schoon om de luchtgaten te openen.
De koplamp werkt niet.	De koplamp schakelaar staat in de uit-stand.	Zet de koplamp schakelaar in de aan-stand.
	De lamp is defect.	Vervang de lamp.
	De aan/uit-schakelaar voor de koplamp is defect.	Vervang de aan/uit-schakelaar voor de koplamp.
	De kabel naar de koplamp is niet aangesloten.	Controleer de draden en aansluitingen.
	Er is kortsluiting in de koplamp kabel.	Neem contact op met een erkende serviceagent.
Het product beweegt langzaam, met een onregelmatige snelheid of helemaal niet.	Het product bevindt zich in de vrijloopstand.	Trek de vrijloopbedieningshendel uit. Raadpleeg Het product in de vrijloopstand zetten.
	De parkeerrem is ingeschakeld.	Schakel de parkeerrem uit.
	De aandrijfriem zit los of is beschadigd.	Vervang de aandrijfriem.
	Er zit lucht in de transmissie.	Verwijder de lucht uit de transmissie. Raadpleeg De lucht uit de transmissie verwijderen.
	Er zitten ongewenste materialen op de stuurplaat (als de stuurplaat is geïnstalleerd).	Reinig het product.
	De vierkante spie op de as ontbreekt.	Installeer de vierkante spie. Raadpleeg De banden repareren.
Het maa resultaat is onbevredigend.	De messen zijn bot of beschadigd.	Slijp de messen of vervang de messen.
	Het maaidek is niet evenwijdig.	Pas de evenwijdigheid van het maaidek aan. Raadpleeg De evenwijdigheid van het maaidek aanpassen.
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het gras is lang.	Begin met een hoge maaihoogte en verlaag deze geleidelijk.
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas de bandenspanning aan als dat nodig is.
	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
De motor knalt wanneer de motor stopt.	De gashendel is niet in de lage stand gezet.	Raadpleeg De evenwijdigheid van het maaidek aanpassen.
De motor stopt wanneer u probeert achteruit te rijden.	Het achteruitrij systeem (ROS) is niet ingeschakeld.	Schakel het achteruitrij systeem (ROS) in. Raadpleeg Het achteruitrij systeem (ROS) gebruiken.

Transport, opslag en afvoer

Transport

Opmerking: Sluit en bevestig de motorkap aan het product tijdens het transport om schade te voorkomen. Verbind de motorkap met het product met het juiste gereedschap (touw, koord enzovoort).

Wanneer u het product verplaatst, zet u de vrijloopbediening in de vrijloopstand om de transmissie uit te schakelen. De vrijloopbediening bevindt zich op de achterste trekhaak van het product.

Til het hulpstuk naar de hoogste stand met de bediening voor het heffen van het hulpstuk.
Trek de vrijloopbediening uit en in de sleuf en laat los om deze in de uitgeschakelde stand te houden.
Verplaats het product niet met meer dan twee (2) mph (3,2 km/u).
Om de transmissie opnieuw in te schakelen, keert u de bovenstaande procedure om.

Sleepveiligheid

Gebruik alleen sleepapparatuur die is goedgekeurd door Husqvarna.
Gebruik de trekhaak om de apparatuur te bevestigen.
Sleep geen apparatuur die zwaarder is dan het maximaal toegestane gewicht.
Zorg ervoor dat er geen andere personen in de buurt van het product zijn wanneer u apparatuur sleept.
Sleep geen apparatuur op hellingen of ruw terrein.
Gebruik het product op lage snelheid wanneer u apparatuur sleept.

Opslag

Bereid het product voor op opslag aan het einde van het seizoen en vóór meer dan 30 dagen opslag. Als u gedurende 30 dagen of langer brandstof in de brandstoftank bewaart, kunnen kleverige deeltjes een verstopping in de carburateur veroorzaken. Dit heeft een negatief effect op de motorfunctie.

Voeg een stabilisator toe om kleverige deeltjes tijdens opslag te voorkomen. Als alkylbenzine wordt gebruikt, is een stabilisator niet nodig. Als u standaard benzine gebruikt, schakel dan niet over op alkylbenzine. Dit kan ervoor zorgen dat gevoelige rubberen onderdelen hard worden. Voeg stabilisator toe aan de brandstof in de tank of in de container die voor opslag wordt gebruikt. Gebruik altijd de mengverhoudingen die door de fabrikant zijn opgegeven. Laat de motor minimaal 10 minuten draaien nadat u de stabilisator hebt toegevoegd, totdat deze in de carburateur stroomt.

Bewaar het product met brandstof in de tank niet op een binnenlocatie of op locaties met een slechte luchtstroom. Brandgevaar als brandstofdampen in de buurt komen van open vuur, vonken of waakvlammen in bijvoorbeeld boilers, warmwatertanks en wasdrogers.

Verwijder gras, bladeren en andere brandbare materialen van het product om het risico op brand te verkleinen. Laat het product afkoelen voordat u het opslaat.

Maak het product schoon, zie Het product reinigen. Repareer lakschade om corrosie te voorkomen.
Onderzoek het product op versleten of beschadigde onderdelen en draai losse schroeven en moeren vast.
Verwijder de batterij. Maak hem schoon, laad hem op en bewaar hem koel tijdens opslag.
Vervang de motorolie en gooi de afgewerkte olie weg.
Maak de brandstoftank leeg. Start de motor en laat hem draaien totdat er geen brandstof meer in de carburateur zit.
Opmerking: Maak de brandstoftank en carburateur niet leeg als er een stabilisator is toegevoegd.
Verwijder de bougies en doe ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras handmatig om de olie aan te brengen en plaats de bougies terug.
Smeer alle smeernippels, verbindingen en assen.
Bewaar het product in een schone en droge ruimte en dek het af voor meer bescherming.
Een afdekking ter bescherming van uw product tijdens opslag of transport is verkrijgbaar bij uw dealer.

Afvalverwerking

Chemicaliën kunnen gevaarlijk zijn en mogen niet op de grond worden gegooid. Lever gebruikte chemicaliën altijd in bij een servicecentrum of een geschikte afvalverwerkingslocatie.
Wanneer het product versleten is, stuur het dan naar de dealer of naar een geschikte recyclinglocatie.
Olie, oliefilters, brandstof en de batterij kunnen een negatief effect op het milieu hebben. Houd u aan de lokale recyclingvereisten en de toepasselijke voorschriften.
Gooi de batterij niet bij het huisvuil.
Stuur de batterij naar een Husqvarna-servicevertegenwoordiger of gooi hem weg op een afvalverwerkingslocatie voor gebruikte batterijen.

Technische gegevens

	TS 148XK
Motor
Motormerk	KOHL
Motormodel	KT735-3090
Nominaal motorvermogen, pk / kW^{^[8]}	24 / 17.9
Max. motortoerental, tpm	3300 ± 100
Stationair toerental motor, tpm	1750 ± 100
Maximum snelheid vooruit, mph / km/u	4.2 / 6.7
Maximum snelheid achteruit, mph / km/u	2.2 / 3.5
Brandstof, minimum octaangetal, loodvrij, max. 10% ethanol en max. 15% MTBE, AKI / RON	87 / 91
Brandstoftankvolume, gallons / l	3.0 / 11.36
Olietype boven 32°F / 0°C (API: SJ-SN):	SAE 30
Olietype onder 32°F / 0°C (API: SJ-SN):	SAE 5W30
Olievolume met oliefilter, oz. / l	64 / 1.89
Olievolume zonder oliefilter, oz. / l	60 / 1.77
Smeersysteem	Druk met oliefilter
Koelsysteem	Luchtgekoeld
Luchtfilter	Dubbel
Dynamo, V. amp. @ 3600 tpm	12 V 15 amp @ 3600 rpm
Startmotor	Elektrische start 12 V
Gewicht
Gewicht, met lege tanks, lb / kg	440 / 200
Maaidek
Aantal messen	2
Lengte mes, in. / cm	48 / 122
Maaibreedte, in. / cm	38 / 97
Maaihoogte, in. / cm	1.0–4.0 / 2.5–10.2
Banden
Bandenspanning, achter – voor, PSI / kPa / bar	15 / 103 / 1
Voorste zwenkwielen, in.	15 x 6-6
Achterbanden, pneumatisch gazon, in.	20 x 10-8
Remmen	Mechanische parkeerrem
Elektrisch systeem
Type	12 V
Batterij	28 A
Bougie	XC12YC
Elektrodeafstand, in. / mm	0.030 / 0.76
Aanhaalkoppel bougie, lb-ft / Nm	14.75 / 2

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna TS 148XK - Handleiding Zitmaaier

Beschikbare talen

DE
FR
ES
MX
IT
DA
NO
PL
FI
PT
ES-419
RU
BG
CS
EL
EN-GB
ET
HR
HU
ID
KK
LT
PT-BR
RO
RO-MD
SK
SL
SQ
SW
TR
UZ
