Husqvarna Z246 Handleiding

INLEIDING

Hartelijk dank voor de aankoop van een Husqvarna zitmaaier. Deze machine is gebouwd voor superieure efficiëntie om snel voornamelijk grote oppervlakken te maaien. Een bedieningspaneel dat gemakkelijk toegankelijk is voor de bediener en een hydrostatische transmissie die wordt geregeld door de stuurbediening, dragen beide bij aan de prestaties van de machine.
Deze handleiding is een waardevol document. Lees de inhoud zorgvuldig door voordat u de machine gebruikt of onderhoudt. Het opvolgen van de instructies (gebruik, service, onderhoud) door iedereen die deze machine bedient, is belangrijk voor de veiligheid van de bediener en anderen. Het kan ook de levensduur van de machine aanzienlijk verlengen en de restwaarde verhogen.

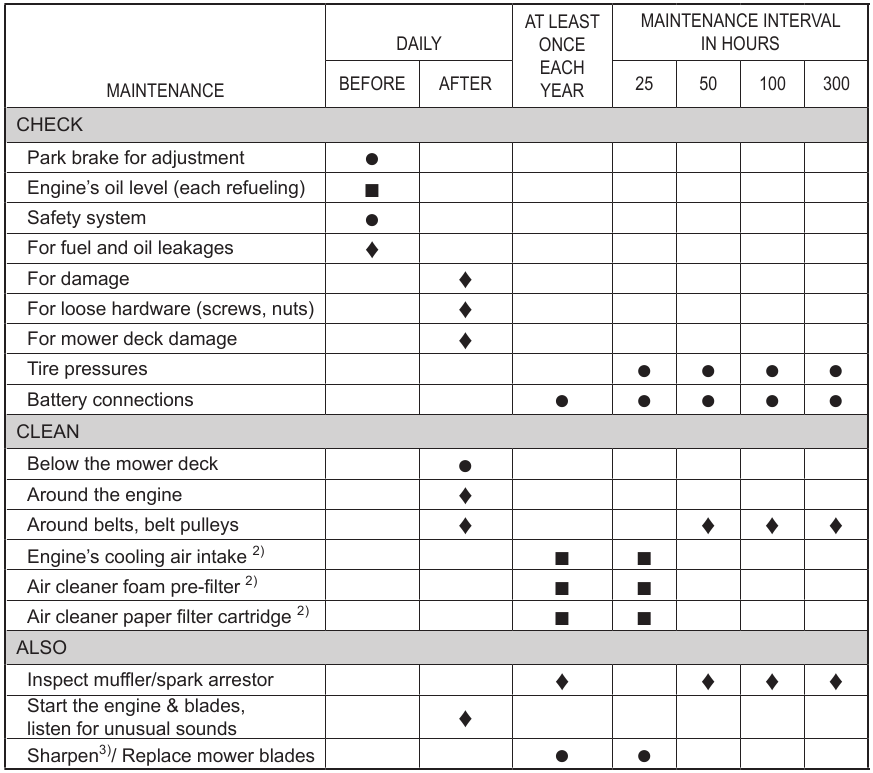

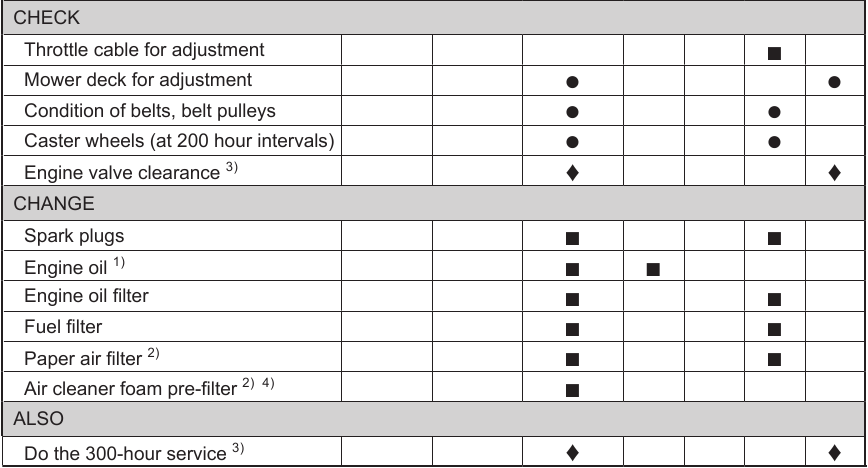

Het laatste hoofdstuk van deze bedieningshandleiding bevat een onderhoudsjournaal. Zorg ervoor dat service- en reparatiewerkzaamheden worden gedocumenteerd. Een correct bijgehouden onderhoudsjournaal verlaagt de onderhoudskosten en beïnvloedt de restwaarde van de machine. Neem contact op met de dealer voor meer informatie. Neem de bedieningshandleiding mee wanneer de machine voor onderhoud naar de dealer wordt gebracht.

Algemeen
In deze bedieningshandleiding worden links en rechts, achterwaarts en voorwaarts gebruikt in relatie tot de gebruikelijke rijrichting van de machine.
Continue toewijding aan het verbeteren van onze producten vereist dat specificaties en ontwerp zonder voorafgaande kennisgeving kunnen worden gewijzigd.

Rijden en transport op de openbare weg
Controleer de geldende verkeersregels voordat u de machine op de openbare weg vervoert. Als de machine wordt vervoerd, moet u altijd goedgekeurde bevestigingsmiddelen gebruiken en ervoor zorgen dat de machine correct is bevestigd. Bedien deze machine NIET op de openbare weg.

Slepen
Als de machine is uitgerust met een trekhaak, wees dan veel voorzichtiger bij het slepen. Laat geen kinderen of anderen in of op de gesleepte apparatuur. Maak wijde bochten om te voorkomen dat de machine schaart. Rijd langzaam en houd meer afstand om te stoppen.
Sleep niet op hellend terrein. Het gewicht van de gesleepte apparatuur kan leiden tot verlies van tractie en verlies van controle.
Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor gesleepte apparatuur. Sleep niet in de buurt van sloten, kanalen en andere gevaren.

Bediening
Deze machine is uitsluitend gebouwd voor het maaien van gras op gazons en gelijkmatige grond zonder obstakels zoals stenen, boomstronken, enz. De machine kan ook worden gebruikt voor andere taken wanneer deze is uitgerust met speciale accessoires die door de fabrikant worden geleverd. Bedieningsinstructies voor de accessoires worden bij de levering meegeleverd. Alle andere soorten gebruik zijn onjuist. De aanwijzingen van de fabrikant met betrekking tot bediening, onderhoud en reparaties moeten zorgvuldig worden opgevolgd.
Grasmaaiers en alle andere elektrische apparatuur kunnen potentieel gevaarlijk zijn als ze onjuist worden gebruikt. Veiligheid vereist een goed oordeel, zorgvuldig gebruik in overeenstemming met deze instructies en gezond verstand.
De machine mag alleen worden bediend, onderhouden en gerepareerd door personen die bekend zijn met de speciale kenmerken van de machine en die ook op de hoogte zijn van de veiligheidsinstructies. Gebruik alleen goedgekeurde reparatieonderdelen om deze machine te onderhouden.
Ongevallenpreventieregels, andere algemene veiligheidsvoorschriften, arbeidsveiligheidsregels en verkeersregels moeten zonder falen worden nageleefd.
Ongeoorloofde wijzigingen aan het ontwerp van de machine kunnen de fabrikant ontslaan van aansprakelijkheid voor daaruit voortvloeiend persoonlijk letsel of materiële schade.

Goede service

De producten van Husqvarna worden wereldwijd verkocht bij onafhankelijke dealers, detailhandelaren en online winkels. Waar u ook een Husqvarna product of oplossing koopt, u kunt erop rekenen dat ons team u gedurende de hele levensduur van het product toegewijde service en ondersteuning biedt.

Productienummer
Het productienummer van de machine staat op de gedrukte plaat die aan het motorcompartiment is bevestigd.
Op de plaat staat, van boven naar beneden:

• De typeaanduiding van de machine (I.D.).
• Het typenummer van de fabrikant (Model).
• Het serienummer van de machine (Serial no.)

Houd de typeaanduiding en het serienummer bij de hand wanneer u reserveonderdelen bestelt.
Het productienummer van de motor staat op een van de kleppendeksels.
Op de plaat staat:

• Het model van de motor.
• Het type van de motor.
• Code

Houd deze bij de hand wanneer u reserveonderdelen bestelt.
De wielmotoren en hydrostatische pompen hebben een barcode-sticker aan de achterkant.

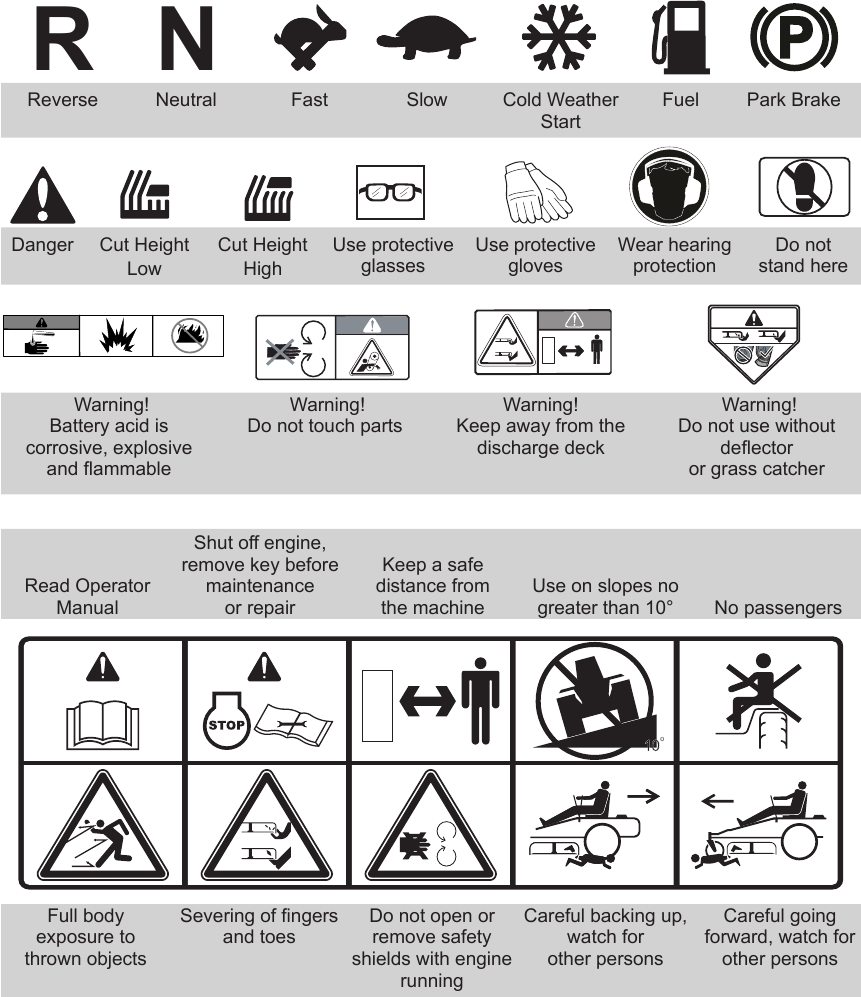

SYMBOLEN EN STICKERS

Deze symbolen zijn te vinden op de machine en in de bedieningshandleiding.
Bestudeer ze zorgvuldig zodat u weet wat ze betekenen.

Wordt in deze publicatie gebruikt om de lezer te waarschuwen voor een risico op persoonlijk letsel of overlijden, vooral als de lezer de instructies in de handleiding niet opvolgt.

Wordt in deze publicatie gebruikt om de lezer te waarschuwen voor een risico op materiële schade, vooral als de lezer de instructies in de handleiding niet opvolgt. Wordt ook gebruikt wanneer er een mogelijkheid is voor misbruik of verkeerde montage.

VEILIGHEID

Veiligheidsinstructies

Deze instructies zijn voor uw veiligheid. Lees ze aandachtig door.

DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN OBJECTEN WEGWERPEN. HET NIET NALEVEN VAN DE VOLGENDE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT GEVAARLIJK LETSEL OF DE DOOD.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF OVERLIJDEN DOOR DEZE APPARATUUR. Lees aandachtig alle volgende veiligheidsinstructies en volg deze op.

De American Academy of Pediatrics beveelt aan dat kinderen minimaal 16 jaar oud zijn voordat ze een zitmaaier bedienen.

Kinderen beschermen

Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiactiviteit. Ga er niet van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.

• Houd kinderen uit het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bestuurder.

• Wees alert en schakel de machine uit als een kind het gebied betreedt.
• Kijk voor en tijdens het achteruitrijden achter en omlaag voor kleine kinderen.
• Vervoer geen kinderen, zelfs niet als de messen zijn uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine belemmeren. Kinderen die in het verleden zijn meegenomen, kunnen plotseling het maaigebied binnenkomen voor een nieuwe rit en door de machine worden overreden of aangereden bij het achteruitrijden.

• Laat kinderen de machine niet bedienen.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

Algemene bediening

• Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.

• Het wordt aanbevolen dat iemand weet dat u aan het maaien bent en hulp kan bieden in geval van letsel of een ongeluk.
• Iedereen die deze machine bedient, onderhoudt en/of repareert, moet eerst deze bedieningshandleiding lezen en begrijpen. Lokale wetten kunnen de leeftijd van de gebruiker reguleren. De eigenaar is verantwoordelijk voor het opleiden van de gebruikers van deze apparatuur.
• De eigenaar en de bestuurder van deze apparatuur kunnen ongelukken voorkomen en zijn verantwoordelijk voor ongelukken of letsel die henzelf, andere mensen en/of eigendommen overkomen.
• Steek geen handen of voeten in de buurt van draaiende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Laat alleen verantwoordelijke volwassenen die bekend zijn met de instructies de machine bedienen.
• Ruim het gebied op van objecten zoals stenen, speelgoed, draad, enz., die kunnen worden opgeraapt en weggeslingerd door de messen.

• Zorg ervoor dat het gebied vrij is van omstanders voordat u de machine bedient. Stop de machine als iemand het gebied betreedt.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en naar achteren voor en tijdens het achteruitrijden.
• Richt afgevoerd materiaal niet op iemand. Vermijd het afvoeren van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop de messen bij het oversteken van grindoppervlakken.
• Bedien de machine niet zonder de volledige grasvanger, uitwerpbescherming of andere veiligheidsvoorzieningen op hun plaats en werkend.
• Vertraag voordat u draait.
• Schakel altijd de messen uit, verplaats de stuur- bedieningshendel naar de parkeerremstand, zet de motor af en verwijder de sleutels voordat u afstapt.
• Vervoer geen passagiers. De machine is alleen bedoeld voor gebruik door één persoon.
• Ontkoppel de messen wanneer u niet maait. Zet de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine schoonmaakt, de grasvanger verwijdert of de uitwerpbescherming ontstopt.
• Bedien de machine alleen bij daglicht of goed kunstlicht.
• Bedien de machine niet onder invloed van alcohol of drugs.
• Let op het verkeer bij het bedienen in de buurt van of het oversteken van wegen.
• Wees extra voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen.
• Draag altijd een oogbescherming bij het bedienen van de machine.

Bij het gebruik van de machine moet goedgekeurde persoonlijke beschermingsmiddelen worden gebruikt. Persoonlijke beschermingsmiddelen kunnen het risico op letsel niet elimineren, maar ze zullen de mate van letsel verminderen als er een ongeluk gebeurt. Vraag uw verkoper om hulp bij het kiezen van de juiste uitrusting.

• Draag de juiste persoonlijke beschermingsmiddelen (PBM) tijdens het bedienen van deze machine, waaronder (minimaal) stevig schoeisel, oogbescherming en gehoorbescherming. Maai niet in een korte broek en/of schoeisel met open tenen.
• Gegevens geven aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van de aanrijdingen met zitmaaiers. Deze bestuurders moeten beoordelen of ze de zitmaaier veilig genoeg kunnen bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
• Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
• Houd de machine vrij van gras, bladeren of ander vuil dat hete uitlaat- of motoronderdelen kan raken en kan verbranden. Laat het maaidek geen bladeren of ander vuil ploegen dat ophoping kan veroorzaken. Maak gemorste olie of brandstof schoon voordat u de machine bedient of opbergt.
• Laat de machine afkoelen voor opslag.

Persoonlijke veiligheidsuitrusting

• Zorg ervoor dat de eerstehulpuitrusting bij de hand is bij het gebruik van de machine.
• Gebruik de machine niet op blote voeten.
• Draag altijd beschermende schoenen of laarzen, bij voorkeur met stalen neuzen.
• Draag altijd een goedgekeurde veiligheidsbril of een volledig vizier bij het monteren of besturen.
• Draag altijd handschoenen bij het hanteren van de messen.
• Draag geen losse kleding die vast kan komen te zitten in bewegende delen.
• Gebruik oorbeschermers om gehoorbeschadiging te voorkomen.

Werking op hellingen

Hellingen zijn een belangrijke factor bij verlies van controle en kantelongevallen, die kunnen leiden tot ernstig letsel of de dood. Werken op hellingen vereist veel meer voorzichtigheid. Als u de helling niet op kunt rijden of als u zich er ongemakkelijk bij voelt, maai er dan niet.

• Maai op en neer op hellingen (maximaal 10 graden), niet dwars.

• Let op gaten, sporen, hobbels, rotsen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
• Kies een lage grondsnelheid zodat u niet hoeft te stoppen op de helling.
• Maai niet op nat gras. Banden kunnen grip verliezen.
• Vermijd starten, stoppen of draaien op een helling. Als de banden grip verliezen, ontkoppel de messen en ga langzaam rechtdoor de helling af.
• Houd de beweging op de hellingen langzaam en geleidelijk. Breng geen plotselinge veranderingen aan in snelheid of richting, wat kan leiden tot het omrollen van de machine.

• Wees extra voorzichtig bij het bedienen van de machine met grasopvangers of andere hulpstukken; de stabiliteit van de machine kan worden beïnvloed.
• Niet gebruiken op steile hellingen.
• Probeer de machine niet te stabiliseren door een voet op de grond te zetten.
• Maai niet in de buurt van afgronden, greppels of taluds. De machine kan plotseling omrollen als een wiel over de rand is of de rand instort.

Rijd niet op of af heuvels met hellingen van meer dan 10 graden. Rijd niet dwars over hellingen.

De motor en het uitlaatsysteem worden erg heet tijdens het gebruik. Er is risico op brandwonden bij aanraking. Laat de motor en het uitlaatsysteem afkoelen voordat u bijtankt.

Veilige omgang met benzine

Om persoonlijk letsel of schade aan eigendommen te voorkomen, wees veel voorzichtiger bij het hanteren van benzine. Benzine is zeer brandbaar en de dampen zijn explosief.

• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Gebruik alleen goedgekeurde benzinecontainers.
• Verwijder de tankdop niet en vul geen brandstof bij terwijl de motor draait. Laat de motor afkoelen voordat u bijtankt.
• Tank de machine niet binnenshuis.
• Bewaar de machine of brandstofcontainer niet waar open vuur, vonken of een controlelampje is, zoals op een waterverwarmer of ander apparaat.
• Voordat u begint met tanken, minimaliseert u het risico op statische elektriciteit door een metalen oppervlak aan te raken.
• Vul geen containers in een voertuig of op een vrachtwagen- of aanhangerbed met plastic bekleding. Plaats containers altijd op de grond, uit de buurt van het voertuig, bij het vullen.

• Vul de brandstoftank niet te vol. Plaats de tankdop terug en draai hem goed vast.
• Verwijder benzine-aangedreven apparatuur van de vrachtwagen of aanhanger en vul deze bij op de grond. Als dit niet mogelijk is, tankt u dergelijke apparatuur bij met een draagbare container, in plaats van met een benzinedispenser.
• Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen vergrendelingsmechanisme voor het mondstuk.
• Als er brandstof op kleding is gemorst, verwissel de kleding dan onmiddellijk.
• Start de motor niet in de buurt van gemorste brandstof.
• Gebruik geen benzine als reinigingsmiddel.
• Als er lekken ontstaan in het brandstofsysteem, mag de motor niet worden gestart totdat het probleem is opgelost.
• Controleer het brandstofniveau voor elk gebruik en laat ruimte over voor de brandstof om uit te zetten, aangezien de warmte van de motor en de zon er anders voor kunnen zorgen dat de brandstof uitzet en overloopt.

Algemeen onderhoud

• Gebruik de machine niet binnenshuis of in ruimtes zonder goede ventilatie. De uitlaatgassen bevatten koolmonoxide, een geurloos en giftig dodelijk gas.


Gebruik een veiligheidsbril voor onderhoudswerkzaamheden.

• Zorg ervoor dat de apparatuur in goede staat verkeert en dat alle moeren en bouten, vooral die waarmee de mesbevestigingen zijn bevestigd, goed zijn vastgedraaid en op het juiste aanhaalmoment zijn vastgezet.
• Onderhoud of vervang veiligheids- en instructielabels indien nodig.
• Grijp niet in in de beoogde functie van een veiligheidsvoorziening en verminder niet de bescherming die door een veiligheidsvoorziening wordt geboden. Controleer regelmatig de juiste werking ervan. Gebruik NOOIT een machine met een veiligheidsvoorziening die niet goed werkt.

De motor mag niet worden gestart wanneer de vloerplaat van de bestuurder of de beschermplaten voor de aandrijfriem van het maaidek zijn verwijderd.

• Controleer regelmatig de onderdelen van de grasopvangbak en de uitwerpbescherming en vervang deze indien nodig door de door de fabrikant aanbevolen onderdelen.
• Wijzig de instellingen van de regulateurs niet en vermijd het laten draaien van de motor met te hoge toerentallen. Als u de motor te snel laat draaien, kunnen machineonderdelen beschadigd raken.
• Om het risico op brand te verminderen, houdt u de machine vrij van gras, bladeren of ander vuil. Maak olie- of brandstoflekkages schoon en verwijder met brandstof doordrenkt afval. Laat de machine afkoelen voordat u hem opbergt.
• Stop om de apparatuur te inspecteren als u ergens overheen rijdt of erin botst. Voer indien nodig reparaties uit voordat u start.
• Voer geen aanpassingen of reparaties uit terwijl de motor draait.
• De messen zijn scherp en kunnen snijwonden en wonden veroorzaken. Wikkel de messen in of gebruik beschermende handschoenen bij het hanteren ervan.
• Controleer regelmatig de werking van de parkeerrem. Afstellen en onderhouden indien nodig.
• Werk niet met het startersysteem als er brandstof is gemorst.
• Zorg ervoor dat de brandstofvulopening goed is gemonteerd en dat er geen brandbare stoffen in een open vat worden bewaard.

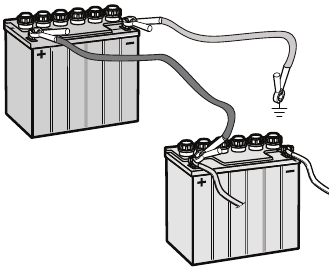

• Er kunnen vonken ontstaan bij het werken met de accu en de zware kabels van het startersysteem. Dit kan accu-explosie, brand of oogletsel veroorzaken. Er ontstaan geen vonken meer nadat de aardingskabel (normaal gesproken negatief, zwart) van de accu is verwijderd.

• Koppel eerst de aardingskabel los van de accu en sluit deze als laatste weer aan.
• Maak geen brugkortsluiting over het starterrelais om de starter te laten draaien.
• Wees zeer voorzichtig bij het hanteren van accuzuur. Zuur op de huid kan ernstige corrosieve brandwonden veroorzaken. Als u accuzuur op uw huid morst, spoel dan onmiddellijk met water.
• Zuur in de ogen kan blindheid veroorzaken, neem onmiddellijk contact op met een arts.
• Wees voorzichtig bij het onderhouden van de accu. Er vormen zich explosieve gassen in de accu. Voer geen onderhoud uit aan de accu tijdens het roken of in de buurt van open vuur of vonken. De accu kan exploderen en ernstig letsel of schade veroorzaken.

• De machine is alleen getest en goedgekeurd met de apparatuur die oorspronkelijk door de fabrikant is geleverd of aanbevolen. Gebruik alleen goedgekeurde reparatieonderdelen voor de machine.
• De mulchmessen mogen alleen worden gebruikt in bekende gebieden wanneer maaien van hogere kwaliteit gewenst is.

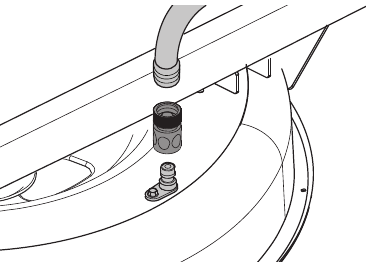

• Reinig het dek en de onderkant van het dek regelmatig, vermijd het besproeien van de motor en elektrische componenten met water.

Transport

• De machine is zwaar en kan ernstig beknellingsletsel veroorzaken. Wees extra voorzichtig bij het laden of lossen van een voertuig of aanhanger.
• Gebruik opritten over de volledige breedte om de machine in een aanhanger of vrachtwagen te laden.
• Gebruik een goedgekeurde aanhanger om de machine te vervoeren. Bedien de parkeerrem door de stuurregelaars in de buitenste positie vast te zetten met elastische of vastratelende banden. Schakel de brandstoftoevoer uit. Maak de machine vast met goedgekeurde voorzieningen zoals banden, kettingen of riemen.
• Zowel voor als achter moeten sjorbanden worden gebruikt die naar beneden en naar buiten gericht zijn vanaf de machine.

Wees extra voorzichtig bij het laden van de machine in een vrachtwagen of aanhanger met behulp van opritten. Er bestaat de mogelijkheid van gevaarlijk letsel of overlijden als de machine van de opritten valt.

De parkeerrem is niet voldoende om de machine tijdens het transport in positie te vergrendelen. Zorg ervoor dat de machine correct is vastgemaakt aan het transportvoertuig. Rijd de machine altijd achteruit op het transportvoertuig om te voorkomen dat deze omvalt.

• Gebruik deze machine niet op openbare wegen.
• Controleer en houd u aan de plaatselijke verkeersregels voordat u de machine over de weg vervoert.
• Sleep deze machine niet, dit kan schade veroorzaken aan het aandrijfsysteem.
• Sleep geen aanhangers, enz. met deze maaier. Ze kunnen scharen of omvallen, waardoor de maaier beschadigd raakt en de bestuurder mogelijk ernstig gewond raakt.
• Laad het apparaat op een vrachtwagen of aanhanger door met een lage snelheid over opritten van voldoende sterkte te rijden. Niet optillen! De machine is niet bedoeld om met de hand te worden opgetild.
• Gebruik bij het laden of lossen van deze machine niet meer dan de maximaal aanbevolen werkhoek van 10°.

Slepen

Als de machine is uitgerust met een trekhaak, wees dan extra voorzichtig bij het slepen. Laat kinderen of anderen niet in of op gesleepte apparatuur.
Maak wijde bochten om scharen te voorkomen. Rijd langzaam en houd meer afstand om te stoppen. Sleep niet op hellend terrein. Het gewicht van de gesleepte apparatuur kan leiden tot verlies van tractie en verlies van controle.
Volg de aanbeveling van de fabrikant voor gewichtslimieten voor gesleepte apparatuur. Sleep niet in de buurt van sloten, kanalen en andere gevaren.

Vonkenvanger

Deze maaier is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterde beboste, met struiken bedekte of met gras begroeide terreinen, tenzij het systeem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetgeving.
Federale wetten zijn van toepassing op federaal land.
Als een vonkenvanger wordt gebruikt, moet deze door de machinist in effectieve staat worden gehouden.
Een vonkenvanger voor de uitlaatdemper is verkrijgbaar via een erkende Husqvarna-dealer.

BEDIENING

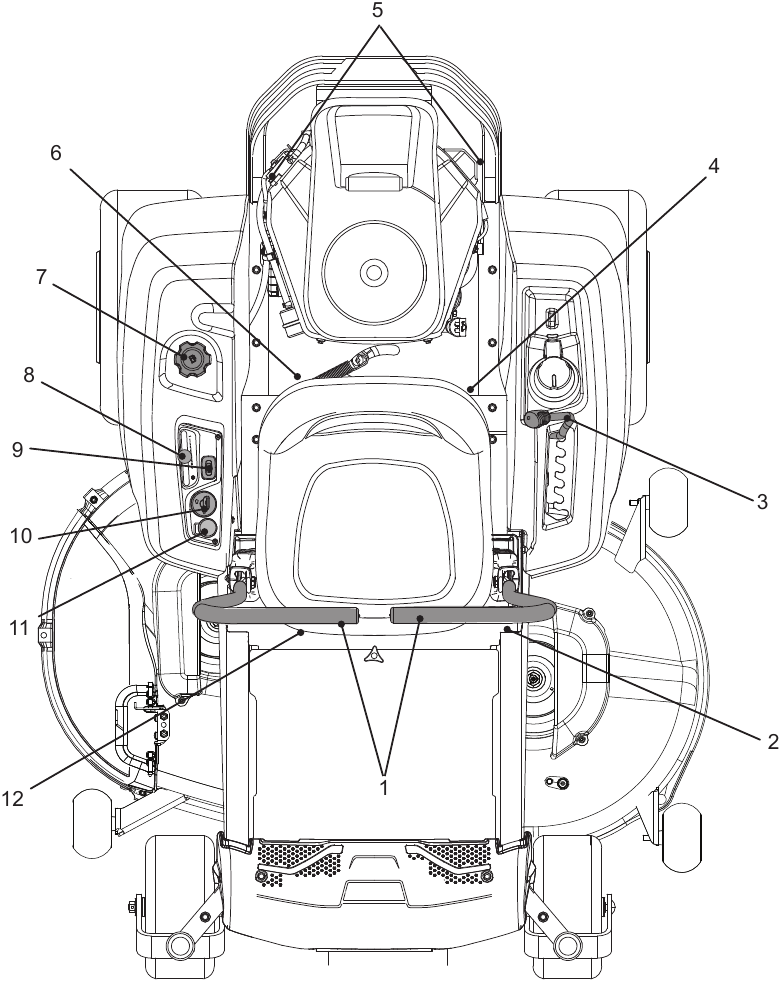

Deze bedieningshandleiding beschrijft de Husqvarna Zero Turn Rider. De rider is uitgerust met een viertakt bovenklepmotor.
De transmissie van de motor verloopt via riemaangedreven hydraulische pompen. Met behulp van de linker- en rechterstuurbediening wordt de stroom geregeld en daarmee de richting en snelheid.

1. Besturing / parkeerrembediening

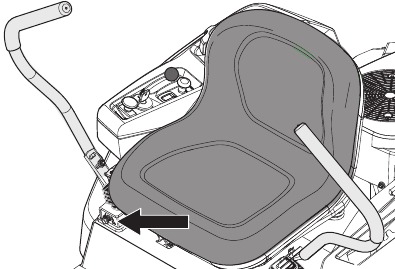

2. Spoorbout, links

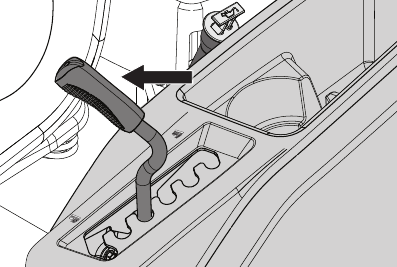

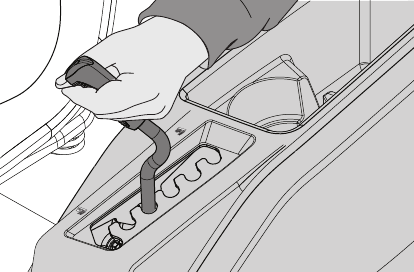

3. Maaihoogte instelling

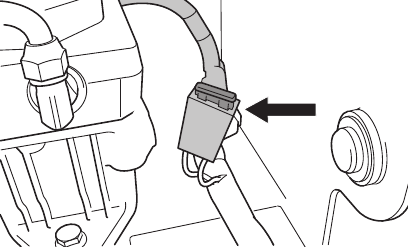

4. Zekering

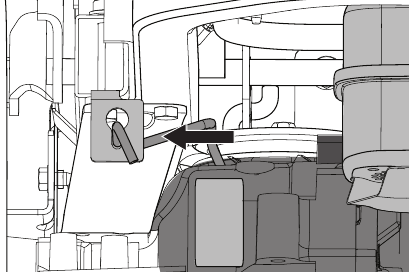

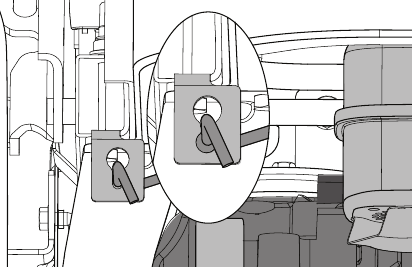

5. Bypass-koppelingen

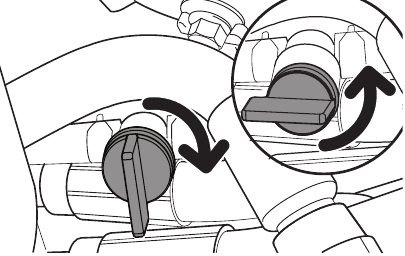

6. Brandstoftoevoerkraan

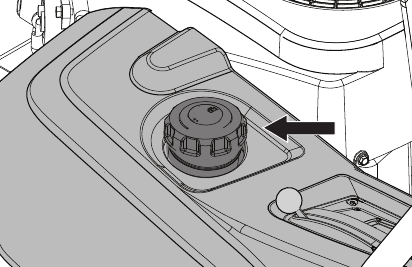

7. Brandstoftank

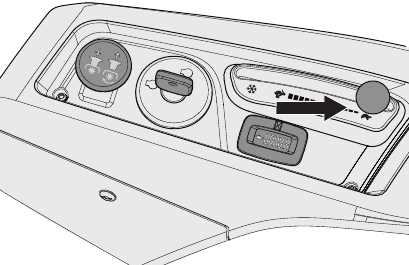

8. Gashendel

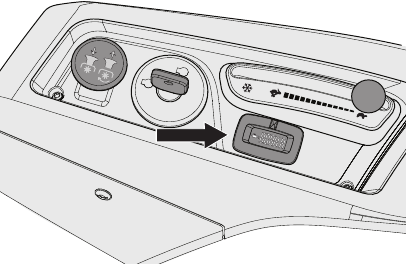

9. Urenteller
10. Contactschakelaar

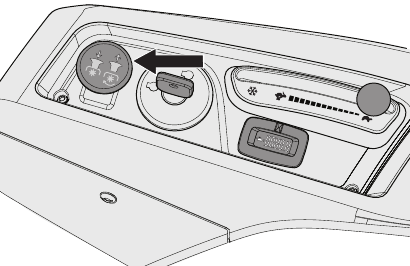

11. Messeninschakeling

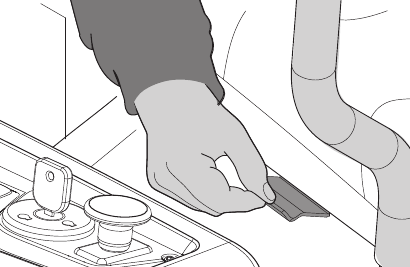

12. Stoelverstelling

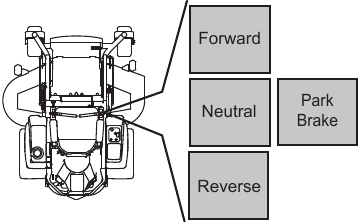

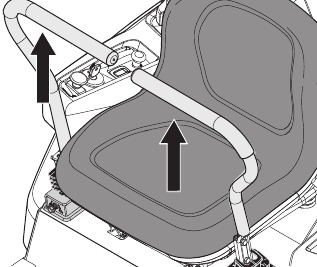

Besturingshendels

De snelheid en richting van de machine zijn traploos variabel met behulp van de twee stuurbedieningen. De stuurbedieningen kunnen vooruit of achteruit worden bewogen ten opzichte van een neutrale positie. Er is een neutrale positie, die vergrendeld is als de stuurbedieningen naar buiten worden bewogen.

Wanneer beide bedieningen in de neutrale positie (N) staan, staat de machine stil.
Door beide bedieningen gelijkmatig voor- of achteruit te bewegen, beweegt de machine in een rechte lijn voor- of achteruit.
Om bijvoorbeeld naar rechts te draaien tijdens het vooruit rijden, beweegt u de rechterbediening naar de neutrale positie. De rotatie van het rechterwiel wordt verminderd en de machine draait naar rechts.
Nulpuntdraaien kan worden bereikt door één bediening achteruit te bewegen (achter de neutrale positie) en de andere stuurbediening voorzichtig vanuit de neutrale positie vooruit te bewegen. De draairichting bij het nulpuntdraaien wordt bepaald door welke stuurbediening achteruit achter de neutrale positie wordt bewogen. Als de linkerstuurbediening naar achteren wordt getrokken, draait de machine naar links. Wees extra voorzichtig bij het uitvoeren van deze manoeuvre.
Als de stuurbedieningen in ongelijke posities staan wanneer de machine stilstaat, of niet in de sleuven passen om de bedieningen uit te bewegen, kunnen ze worden aangepast.

De machine kan zeer snel draaien als één stuurbediening veel verder naar voren wordt bewogen dan de andere.

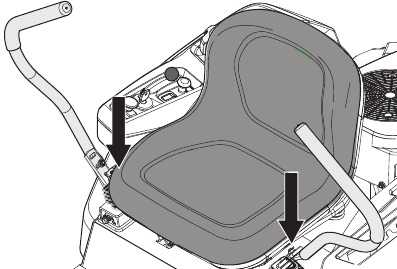

Parkeerrem

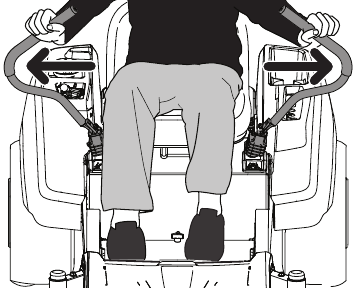

De parkeerrem is geïntegreerd in de besturingshendels. Beweeg beide hendels uit de neutrale stand om de parkeerrem in te schakelen.
Om de parkeerrem los te zetten, trekt u beide besturingshendels tegelijkertijd naar binnen naar de neutrale stand. Probeer de machine niet te bedienen zonder dat beide hendels naar binnen zijn uit de ingeschakelde stand, anders kunnen machineonderdelen beschadigd raken.

Als de besturing / parkeerrembedieningen niet tegelijkertijd naar binnen worden gebracht, schakelt het veiligheidssysteem van de machine de machine uit.

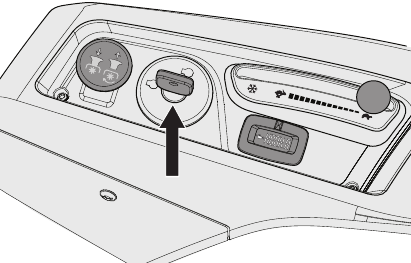

Contactschakelaar

De contactschakelaar bevindt zich op het bedieningspaneel en wordt gebruikt om de motor te starten en te stoppen.

Gashendel

De gashendel regelt het motortoerental en daarmee de draaisnelheid van de messen, ervan uitgaande dat de messenschakelaar is uitgetrokken.
Om het motortoerental te verhogen of te verlagen, wordt de bediening respectievelijk naar voren of naar achteren bewogen.
Vermijd langdurig stationair draaien van de motor, omdat er een risico is op vervuiling van de bougies. GEBRUIK VOL GAS BIJ HET MAAIEN, voor de beste maaiprestaties en het opladen van de batterij.

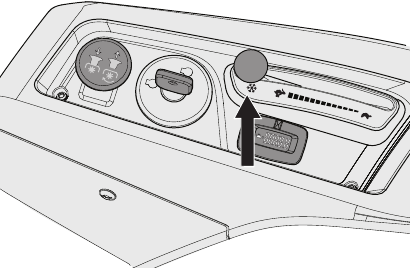

Koudweerbediening

Bij temperaturen onder 0°C beweegt u de gashendel voorbij de startpal naar het sneeuwvloksymbool. Zodra de motor is gestart, beweegt u de gashendel langzaam terug naar de volgasstand.

Urenteller

De urenteller geeft het totale aantal uren weer dat de motor heeft gedraaid en geeft aan wanneer de motor en de maaier onderhoud nodig hebben.
Na elke 50 bedrijfsuren verschijnt er een oliekannetjespictogram en blijft twee uur branden, voordat er een automatische reset plaatsvindt. Om de meter handmatig te resetten, zet u de sleutel vijf keer met tussenpozen van één seconde uit en aan. Zie het servicejournaal van deze handleiding voor het onderhouden van de motor en de maaier.

OPMERKING: De urenteller werkt (klokt uren) alleen wanneer het contact is ingeschakeld. Zorg ervoor dat u de sleutel uitschakelt wanneer de machine niet in gebruik is, om te voorkomen dat de meteruren zich ophopen.

Messeninschakeling

Om het maaidek in te schakelen, trekt u de knop uit; de messen zijn uitgeschakeld wanneer de knop is ingedrukt.

Zekering

De primaire zekering van 20 ampère bevindt zich aan de linkerzijde van de machine. Deze is toegankelijk door de stoel naar voren te kantelen. De zekering is een platte pennen die in auto's wordt gebruikt.

Stoelverstelhendel

De stoel kan in de lengterichting worden versteld. Bij het maken van aanpassingen wordt de hendel onder de rechterkant van de stoel omhoog getrokken, waarna de stoel naar achteren of naar voren kan worden bewogen.

Brandstoftoevoerkraan

De brandstoftoevoerkraan bevindt zich rechtsachter op de stoel. De kraan is uitgeschakeld wanneer de hendel haaks op de brandstofleiding staat.

Maaihoogte-instelhendel

Om de maaihoogte van het dek in te stellen, trekt u de maaihoogte-instelhendel naar binnen en verplaatst u deze naar de gewenste hoogte-inkeping.

Zet het maaidek altijd in de hoogste stand voor transport.

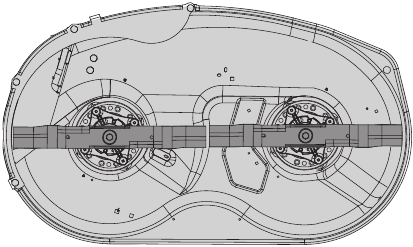

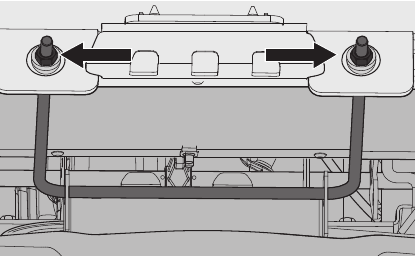

Om een ​​gelijkmatige maaihoogte te verkrijgen, is het belangrijk dat de luchtdruk in alle banden 15 psi / 103 kPa / 1 bar is.

Bypass-koppelingen

Transaxle-bypass-koppelingen moeten worden ingeschakeld bij het duwen of trekken van de maaier. De ontgrendelingshendels bevinden zich aan elke kant van de achterkant van de machine onder de achterste motorbescherming. Zie De machine met de hand verplaatsen in het hoofdstuk Bediening.

Bypass-koppelingen bevinden zich dicht bij de uitlaatdemper. Om brandwonden te voorkomen, moet de motor worden uitgeschakeld en afgekoeld voordat de bypass-koppelingshendels worden gehanteerd.

Brandstoftank

Lees de veiligheidsinstructies voordat u gaat tanken. De inhoud van de tank is 3-1/2 gallon.
Controleer de pakking van de tankdop regelmatig op beschadigingen en houd de dop goed vastgedraaid.
De motor werkt op een minimum van 87-octaan loodvrije benzine (geen oliemix). Er kan milieuvriendelijke alkylaatbenzine worden gebruikt. Zie Technische gegevens over ethanolbrandstof. Methanolbrandstof is niet toegestaan. Gebruik geen E85-alcoholbrandstof. Er kunnen schade aan de motor en onderdelen ontstaan.
Bij gebruik bij temperaturen onder 0°C gebruikt u verse, schone winterbenzine om een ​​goede start bij koud weer te garanderen.

De motor en het uitlaatsysteem worden tijdens bedrijf erg heet. Er is een risico op brandwonden bij aanraking. Laat de motor en het uitlaatsysteem afkoelen voordat u gaat tanken.

Vul tot de onderkant van de vulhals. Niet te vol doen. Maak gemorste olie of brandstof schoon. Bewaar, morst of gebruik geen benzine in de buurt van open vuur.

De ervaring leert dat brandstoffen die met alcohol zijn gemengd (gasohol, ethanol of methanol genoemd) vocht kunnen aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Laat de benzinetank leeglopen, start de motor en laat deze draaien totdat de brandstofleidingen en carburateur leeg zijn. Gebruik volgend seizoen verse brandstof. Zie Opslag voor aanvullende informatie. Gebruik geen motor- of carburateurreinigers in de brandstoftank, anders kan er blijvende schade ontstaan.

Spoorvorming

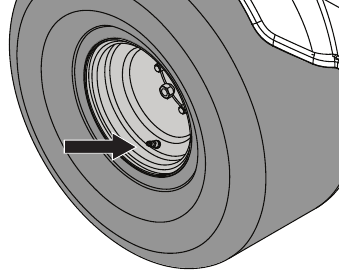

Als de maaier niet recht spoorvormt, controleer dan de luchtdruk in beide achterbanden. De aanbevolen luchtdruk voor de achterbanden is 15 psi (1 bar).
Spoorvormingsaanpassingen worden gemaakt met behulp van de spoorbouten. De spoorbouten beperken de bewegingsbedieningshendels in de volledig voorwaartse positie.

1. Voor een voorlopige spoorvormingsaanpassing brengt u de machine naar een open, onbelemmerd gebied, zoals een lege parkeerplaats of een open veld.
2. Gebruik een 1/2" steeksleutel en draai de spoorbouten terug totdat ze gelijk liggen met de moer.
3. Test de machine door deze op vol gas en in de volledig voorwaartse positie op beide bewegingsbedieningshendels te rijden. Draai de spoorbout aan de rechterkant geleidelijk in totdat de machine merkbaar naar rechts begint te drijven.
4. Rijd vooruit op vol gas met beide bewegings bedieningshendels in de volledig voorwaartse positie. Draai de linker spoorbout geleidelijk in totdat de machine recht spoorvormt.

WERKING

Lees het gedeelte Veiligheid en de volgende pagina's als u niet bekend bent met de machine.

Training

Vanwege de unieke besturing zijn zero-turn maaiers veel wendbaarder dan standaard zitmaaiers.
Lees dit gedeelte volledig door voordat u probeert de maaier op eigen kracht te verplaatsen. Gebruik bij de eerste bediening van de maaier of totdat u vertrouwd bent met de bedieningselementen een lager motortoerental en een lagere rijsnelheid. Beweeg de bedieningshendels NIET naar de meest voorwaartse of achterwaartse positie tijdens de eerste bediening.
Gebruikers die de maaier voor het eerst gebruiken, moeten vertrouwd raken met de beweging van de maaier op een harde ondergrond, zoals beton of asfalt, VOORDAT ze proberen op gras te werken. Totdat de bestuurder vertrouwd is met de bedieningselementen van de maaier en de mogelijkheid tot zero-turn, kunnen overdreven agressieve manoeuvres het gazon beschadigen.

Besturing

Om vooruit en achteruit te bewegen
De richting en snelheid van de bewegingen van de maaier worden beïnvloed door de beweging van de bedieningshendel(s) aan elke kant van de maaier. De linker bedieningshendel bedient het linkerwiel. De rechter bedieningshendel bedient het rechterwiel.
Gebruikers die de maaier voor het eerst gebruiken, moeten de maaier duwen (zie De machine met de hand verplaatsen in het gedeelte Werking) naar een open, vlak gebied zonder andere personen, voertuigen of obstakels in de buurt. Om de eenheid op eigen kracht te verplaatsen, moet de bestuurder op de stoel zitten en de motor starten (zie Voordat u start in het gedeelte Werking). Pas het motortoerental aan tot stationair, ontgrendel de parkeerrem, maar activeer de messen op dit moment niet. Trek de bedieningshendels naar binnen. Zolang de bedieningshendels niet naar voren of naar achteren zijn bewogen, zal de maaier niet bewegen.
Beweeg beide bedieningshendels langzaam iets naar voren. Hierdoor begint de maaier in een rechte lijn vooruit te bewegen. Trek de bedieningshendels terug naar de neutrale positie en voorkom dat de maaier beweegt.
Trek de bedieningshendels iets naar achteren, zodat de maaier achteruit kan bewegen. Duw de bedieningshendels naar voren in de neutrale stand om te voorkomen dat de maaier beweegt.

Om naar rechts te draaien
Terwijl u in voorwaartse richting beweegt, trekt u de rechterhendel terug naar de neutrale positie terwijl u de positie van de linkerhendel behoudt. Hierdoor wordt de rotatie van het rechterwiel vertraagd en draait de machine in die richting.

Om naar links te draaien
Terwijl u in voorwaartse richting beweegt, trekt u de linkerhendel terug naar de neutrale positie terwijl u de positie van de rechterhendel behoudt. Hierdoor wordt de rotatie van het linkerwiel vertraagd en draait de machine in die richting.

Om een zero-turn uit te voeren
Terwijl u in voorwaartse richting beweegt, trekt u eerst beide bedieningshendels terug totdat de maaier stopt of aanzienlijk vertraagt.
Voltooi vervolgens de draai door de ene hendel iets in de voorwaartse positie te plaatsen en de andere in de achterwaartse positie.

Voordat u start

1. Lees de gedeelten over veiligheid en bedieningselementen voordat u de machine start.
2. Voer het dagelijkse onderhoud uit voordat u start (zie Onderhoudsschema in het gedeelte Onderhoud).
3. Controleer of er voldoende brandstof in de brandstoftank zit.
4. Stel de stoel in op de gewenste positie.

De motoruitlaat bevat koolmonoxide, een geurloos, kleurloos en giftig gas. Gebruik de machine niet in afgesloten ruimtes.

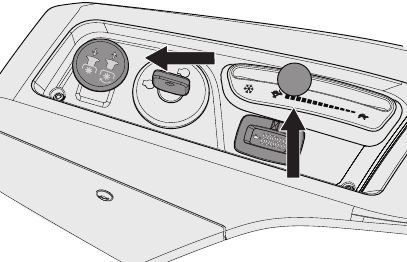

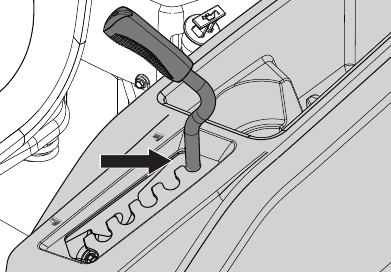

De motor starten

1. Ga op de stoel zitten.
2. Zet het maaidek in de hoogste stand.

3. Ontgrendel de maaierbladen door de bladschakelaar omlaag te drukken.
4. Beweeg de stuur-/parkeerrembedieningen stevig naar buiten in de vergrendelde positie.
5. Beweeg de gashendel naar de volledige gasstand.
   OPMERKING: Er is een pal in de volledige gasstand om te helpen bij het instellen van de bediening.

   Als de temperatuur lager is dan 0^°C, beweegt u de gashendel omhoog naar de startpositie voor koud weer (sneeuwvlok).
   Wanneer de motor is gestart, beweegt u de gashendel terug naar de volledige gasstand en laat u de motor korte tijd opwarmen voordat u de eenheid bedient. Als u de gashendel niet vanuit de startpositie voor koud weer beweegt, zal dit leiden tot onbevredigende motorprestaties, rook en vervuiling van de bougie.
6. Duw de contactsleutel in en draai hem naar de startpositie.

   Bedien de startmotor niet langer dan vijf seconden per keer. Als de motor niet start, wacht dan ongeveer tien seconden voordat u het opnieuw probeert.
7. Wanneer de motor start, laat u de contactsleutel onmiddellijk los en zet u hem terug in de bedrijfsstand.
8. Stel het motortoerental in met de gashendel. Laat de motor korte tijd op een gematigde snelheid draaien, ongeveer half gas, voordat u hem gebruikt.
9. GEBRUIK VOL GAS BIJ HET MAAIEN.

Draaien

1. Laat de parkeerrem los door de stuur-/parkeerrembedieningen tegelijkertijd naar binnen te trekken naar de neutrale positie.
   OPMERKING: De maaier is uitgerust met een systeem dat de aanwezigheid van de bestuurder detecteert. Als de bestuurder de stoel probeert te verlaten terwijl de motor draait, zonder eerst de parkeerrem te activeren, wordt de motor uitgeschakeld.
2. Laat het maaidek zakken tot de gewenste maaihoogte.

3. Beweeg de gashendel naar vol gas (konijn symbool).
4. Activeer het maaidek door de bladschakelaar omhoog te trekken.

   Zorg ervoor dat er niemand in de buurt van de maaier is wanneer u de bladschakelaar activeert.
   Zorg ervoor dat het werkgebied vrij is van voorwerpen die door de draaiende messen kunnen worden weggeslingerd.
5. Trek de bedieningshendels naar binnen en beweeg beide bedieningshendels langzaam iets naar voren om in een rechte lijn vooruit te bewegen.

   Wanneer u stopt en de machine verlaat, moeten beide stuur-/parkeerrembedieningen tegelijkertijd naar buiten in de vergrendelde positie worden bewogen.

De motor uitzetten

1. Beweeg de gashendel naar de minimumstand (schildpad symbool).
2. Beweeg de stuurbedieningen tegelijkertijd naar buiten in de parkeerremstand.
3. Ontgrendel het maaidek door de bladschakelaar omlaag te drukken.
4. Zet het maaidek in de hoogste stand. Als de motor hard heeft gewerkt, laat u hem minstens 60 seconden stationair draaien om een normale bedrijfstemperatuur te bereiken voordat u hem uitzet. Om vervuiling van de bougies te voorkomen, vermijdt u het stationair laten draaien van de motor gedurende langere perioden.
5. Draai de contactsleutel naar de stopstand. Verwijder de sleutel. Verwijder altijd de sleutel wanneer u de maaier verlaat om ongeoorloofd gebruik te voorkomen.

Als de contactsleutel in een andere stand dan UIT staat, wordt de accu ontladen.

Tips voor het maaien

• Observeer en markeer stenen en andere vaste objecten om botsingen te voorkomen.
• Begin met een hoge maaihoogte en verlaag deze totdat het gewenste maairesultaat is bereikt. Het gemiddelde gazon moet tijdens het koele seizoen op 6-1/4 cm worden gemaaid en tijdens de hete maanden op meer dan 7,5 cm. Voor een gezonder en mooier gazon maait u vaak na een gematigde groei.
• Voor de beste maaiprestaties moet gras van meer dan 15 cm hoog twee keer worden gemaaid. Maak de eerste snede relatief hoog; de tweede op de gewenste hoogte.
• Het maairesultaat is het beste met een hoog motortoerental (de messen draaien snel) en een lage snelheid (de bestuurder beweegt langzaam). Als het gras niet te lang en dicht is, kan de rijsnelheid worden verhoogd zonder het maairesultaat negatief te beïnvloeden.
• De mooiste gazons worden verkregen door vaak te maaien. Het gazon wordt egaler en het maaisel wordt gelijkmatiger over het gemaaide gebied verdeeld. De totale benodigde tijd wordt niet verlengd, omdat een hogere rijsnelheid kan worden gebruikt zonder slechte maairesultaten.

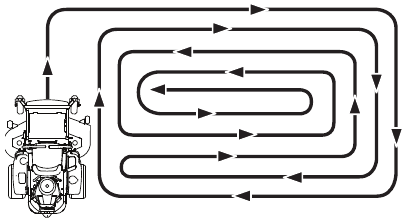

• Begin bij het maaien van grote oppervlakken met draaien naar rechts, zodat het maaisel wordt afgevoerd van struiken, hekken, opritten, enz. Na één of twee rondes maait u in de tegenovergestelde richting en maakt u bochten naar links tot u klaar bent.

• Vermijd het maaien van natte gazons. Het maairesultaat is slechter omdat de wielen in het zachte gazon zakken, zich klonten vormen en het maaisel zich onder de kap vastzet.
• Spoel de onderkant van het maaidek na elk gebruik af met water. Bij het reinigen moet het maaidek in de transportstand worden gezet. Zorg ervoor dat de maaier is afgekoeld en dat de motor is uitgeschakeld.
• Gebruik perslucht om het bovenoppervlak van het dek schoon te maken. Vermijd het laten stromen van water op het bovenoppervlak, de motor en de elektrische componenten.
• Wanneer de mulchkit wordt gebruikt, is het belangrijk dat er regelmatig wordt gemaaid.

Werken op hellingen

Lees de veiligheidsinstructies Rijden op hellingen in het gedeelte Veiligheid.

• Gebruik de laagst mogelijke snelheid voordat u heuvels op of af gaat.
• Vermijd stoppen of het veranderen van snelheid op heuvels.
• Als stoppen volledig noodzakelijk is, trekt u de stuur-/parkeerrem naar de neutrale positie en duwt u deze naar buiten om de parkeerrem te activeren.
• Trek de stuur-/parkeerrembedieningen terug naar het midden van de maaier en duw ze naar voren om de voorwaartse beweging te hervatten.
• Maak alle bochten langzaam.

Rijd niet met de zitmaaier op terrein dat meer dan 10 graden helt. Maai hellingen op en neer, nooit van links naar rechts. Vermijd plotselinge richtingsveranderingen. Rijd niet over hellingen.

De machine met de hand verplaatsen

Schakel bij het duwen of trekken van de maaier de EZT-bypasskoppelingen in. De EZT-bypasskoppelingen bevinden zich aan de achterkant van het frame, onder de achterste motorbeschermer.

Voer geen aanpassingen uit zonder:

• de motor uit te zetten,
• de contactsleutel te verwijderen

Om de maaier handmatig te duwen, schakelt u de hydro-bypasshendels aan beide zijden in, trekt u beide stuur-/parkeerrembedieningen naar binnen en duwt u de machine.

Bypasskoppelingen bevinden zich dicht bij de geluiddemper. Om brandwonden te voorkomen, moet de motor worden uitgeschakeld en afgekoeld voordat de bypasskoppelingen worden gehanteerd.

Wees extra voorzichtig bij het laden van de machine in een vrachtwagen of aanhangwagen met behulp van hellingen. Er bestaat een mogelijkheid op gevaarlijk letsel of de dood als de machine van de hellingen valt.

1. Zet het maaidek in de hoogste maaistand.
2. Beweeg de stuur-/parkeerrembedieningen naar binnen naar de neutrale positie.
3. Trek de EZT-bypasskoppelingen omhoog en uit de sleutelgatsleuven. Laat de hendels los met de kop buiten het frame en in de bypasspositie gehouden.

4. Om de EZT's opnieuw in te schakelen om te rijden, draait u de bovenstaande procedure om.

Laad de machine in een vrachtwagen of aanhangwagen door langzaam de hellingen op te rijden. NIET OPTILLEN! De machine is niet bedoeld om met de hand te worden opgetild.

ONDERHOUD

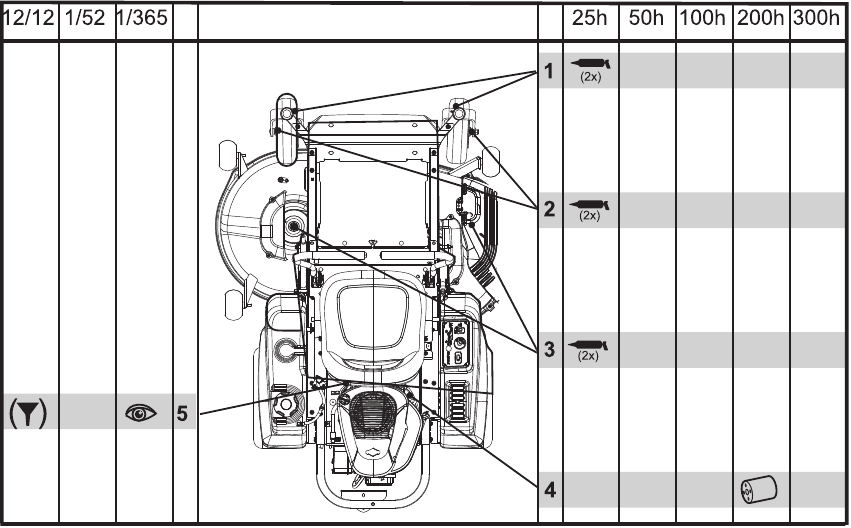

Onderhoudsschema

Hieronder volgt een lijst met onderhoudsprocedures die op de machine moeten worden uitgevoerd. Voor punten die niet in deze handleiding worden beschreven, kunt u terecht bij een erkende service werkplaats. Een jaarlijkse servicebeurt uitgevoerd door een erkende service werkplaats wordt aanbevolen om de machine in de best mogelijke staat te houden en een veilige werking te garanderen.
Lees Algemeen onderhoud in het gedeelte Veiligheid.

● = Beschreven in deze handleiding
♦ = Niet beschreven in deze handleiding
■ = Raadpleeg de handleiding van de motorfabrikant
¹⁾ Eerste keer vervangen na 8-10 uur. Bij gebruik met zware belasting of bij hoge omgevingstemperaturen, vervangen na intervallen van 50 uur.
²⁾ In stoffige omstandigheden is vaker reinigen en vervangen vereist.
³⁾ Uitgevoerd door een erkende service werkplaats.
⁴⁾ Indien uitgerust.

Voordat u onderhoud of aanpassingen uitvoert:

• Activeer de parkeerrem.
• Schakel de messchakelaar uit.
• Zet de contactsleutel in de OFF-stand en verwijder de sleutel.
• Zorg ervoor dat de messen en alle bewegende delen volledig tot stilstand zijn gekomen.

Sluit de accupolen niet kort door een moersleutel of andere voorwerpen beide polen tegelijkertijd te laten raken. Verwijder metalen armbanden, horlogebanden, ringen, enz. voordat u de accu aansluit.
De pluspool moet eerst worden aangesloten om vonken door onbedoelde aarding te voorkomen.

De maaier is uitgerust met een 12-volt negatief geaard systeem. Het andere voertuig moet ook een 12-volt negatief geaard systeem zijn. Gebruik de maaier niet om andere voertuigen te starten.


Draag altijd een oogbescherming in de buurt van accu's.

Accu

Als de accu te zwak is om de motor te starten, moet deze worden opgeladen.

Gebruik van startkabels

1. Sluit elk uiteinde van de RODE kabel aan op de POSITIEVE (+) pool van elke accu en zorg ervoor dat er geen kortsluiting met het chassis ontstaat.
2. Sluit het ene uiteinde van de ZWARTE kabel aan op de NEGATIEVE (-) pool van de volledig opgeladen accu.
3. Sluit het andere uiteinde van de ZWARTE kabel aan op een goede CHASSIS AARDE op de maaier met de ontladen accu, uit de buurt van de brandstoftank en de accu.

Om kabels te verwijderen, omgekeerde volgorde

1. Verwijder de ZWARTE kabel eerst van het chassis en vervolgens van de volledig opgeladen accu.
2. Verwijder de RODE kabel als laatste van beide accu's.

Loodaccu's produceren explosieve gassen. Houd vonken, vlammen en rookmateriaal uit de buurt van accu's. Draag altijd een oogbescherming in de buurt van accu's.

Open of verwijder de accudoppen of -deksels niet. Het is niet nodig om het elektrolytniveau bij te vullen of te controleren. Gebruik altijd twee moersleutels voor de poolschroeven.
De maaier is uitgerust met een onderhoudsvrije accu. Onderhoud is niet nodig. Periodiek opladen van de accu met een acculader van het automobieltype verlengt de levensduur.

• Houd de accu en de polen schoon.
• Houd de accubouten stevig vast.
• Zie de tabel voor oplaadtijden.

  STD ACCU	LAADSTATUS	GESCHATTE OPLAADTIJD* TOT VOLLEDIG OPGELADEN BIJ 27 °C
  		Maximale snelheid bij:
  		50 ampère	30 ampère	20 ampère	10 ampère
  12,6 V	100%	VOLLEDIG OPGELADEN
  12,4 V	75%	20 min.	35 min.	48 min.	90 min.
  12,2 V	50%	45 min.	75 min.	95 min.	180 min.
  12,0 V	25%	65 min.	115 min.	145 min.	280 min.
  11,8 V	0%	85 min.	150 min.	195 min.	370 min.

  *De oplaadtijd is afhankelijk van de accucapaciteit, de conditie, de leeftijd, de temperatuur en de efficiëntie van de lader

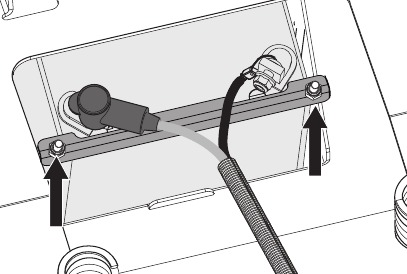

Accu en polen reinigen
Corrosie en vuil op de accu en de polen kunnen ervoor zorgen dat de accu stroom verliest.

1. Draai de twee moeren vast die aan de J-bouten aan de zijkant zijn bevestigd, net genoeg zodat de accuhouder van de accu af glijdt.

2. Koppel met twee 1/2" moersleutels de ZWARTE accukabel en vervolgens de RODE accukabel los.
3. Verwijder de accu voorzichtig uit de maaier
4. Spoel de accu af met gewoon water en droog hem af.
5. Reinig de polen en de uiteinden van de accukabels met een staalborstel tot ze glanzen.
6. Breng vet of vaseline aan op de polen jelly.

Accu vervangen

1. Installeer de nieuwe accu met de polen in dezelfde positie als de oude accu.
2. Sluit de RODE accukabel eerst aan op de positieve (+) accupool.
3. Sluit de ZWARTE aardingskabel aan op de negatieve (-) accupool.
4. Schuif de montagebeugel terug over de accu en draai de moeren vast.
5. Plaats de afdekking van de poolklem terug.

Veiligheidssysteem

De machine is uitgerust met een veiligheidssysteem dat starten of rijden onder de volgende omstandigheden voorkomt.
De motor kan alleen worden gestart wanneer:

• het maaidek is uitgeschakeld.
• de besturings-/parkeerrembedieningen zich in de buitenste, vergrendelde neutrale positie bevinden, waarbij visueel wordt gecontroleerd of er geen schade is aan de stuurhendels, koppelingen of schakelaars die bij de parkeerrem horen. Voer een stilstandtest uit en controleer of er voldoende remwerking is.


OPMERKING: Als de besturings-/parkeerrembedieningen niet in de buitenste positie blijven staan, kan de spanning worden aangepast door de moer aan de achterkant van het draaipunt aan te draaien. (Zie Parkeerrem in dit gedeelte).
Voer dagelijkse inspecties uit om ervoor te zorgen dat het veiligheidssysteem werkt door te proberen de motor te starten wanneer aan een van de voorwaarden niet is voldaan. Verander de omstandigheden en probeer het opnieuw.
Als de machine start wanneer aan een van deze voorwaarden niet is voldaan, zet u de machine uit en repareert u het veiligheidssysteem voordat u de machine opnieuw gebruikt.
Zorg ervoor dat de motor stopt wanneer de parkeerrem niet is ingeschakeld en de bestuurder de zitpositie verlaat.
Controleer of de motor stopt als de messen zijn ingeschakeld en de bestuurder tijdelijk van de bestuurdersstoel af beweegt.

Om te kunnen rijden, moet de bestuurder op de stoel zitten en moeten de besturings-/parkeerrembedieningen in de ingeschakelde (buitenste) positie worden geplaatst. Anders stopt de motor.

Parkeerrem

Controleer visueel of er geen schade is aan de bedieningshendels, stangen of schakelaars van de parkeerrem. Voer een stilstandtest uit en controleer of er voldoende remwerking is.

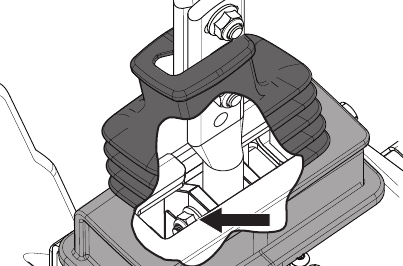

Om de spanning van de parkeerrem aan te passen, beweegt u de afdekking die de basis van de bediening afdekt. Draai de 1/2" draaimoer aan totdat de remwerking correct is. Plaats de afdekking terug en zorg ervoor dat de bovenkant van de afdekking tussen de twee verstelbouten op de bediening zit.
Neem voor verdere aanpassingen aan de parkeerrem contact op met de Husqvarna-servicewerkplaats.

De machine moet stilstaan wanneer de parkeerrem wordt aangezet.

Een verkeerde afstelling leidt tot verminderde remkracht en kan een ongeluk veroorzaken.

Bandenspanning

Alle banden moeten 15 psi / 103 kPa / 1 bar zijn.

Voeg GEEN bandenvoering of schuimvulmateriaal toe aan de banden. Overmatige belastingen die worden veroorzaakt door met schuim gevulde banden, veroorzaken vroegtijdige defecten.
Gebruik alleen door O.E.M. gespecificeerde banden.

Zwenkwielen

Controleer elke 200 uur. Controleer of de wielen vrij draaien. Als de wielen niet vrij draaien, breng het apparaat dan naar de dealer voor onderhoud.
Met schuim gevulde banden of massieve banden maken de garantie ongeldig.

Verwijderen en installeren
Verwijder de moer en zwenkwielbout. Trek het wiel uit de vork en zorg voor de afstandsstukken. Installeer in omgekeerde volgorde. Draai de zwenkwielbout vast.

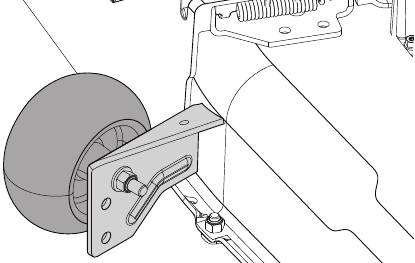

Anti-scalpeerrollen

Anti-scalpeerrollen zijn correct afgesteld wanneer ze iets van de grond zijn wanneer het maaidek zich op de gewenste maaihoogte in de werkstand bevindt. Anti-scalpeerrollen houden het maaidek in de juiste positie om scalperen in de meeste terreinomstandigheden te helpen voorkomen.
De anti-scalpeerrollen kunnen in drie posities worden ingesteld:

• Bovenste positie 1-1/2" tot 2-1/2" gras
• Middelste positie 2-1/2" tot 4" gras
• Onderste positie 4" tot 6" gras.

De rollen moeten ongeveer 1/4" van de grond zijn.

V-snaren

Controleer elke 100 bedrijfsuren. Controleer op ernstige scheuren en grote inkepingen.
OPMERKING: De riem zal bij normaal gebruik enkele kleine scheurtjes vertonen.
De riemen zijn niet verstelbaar. Vervang de riemen als ze door slijtage beginnen te slippen.

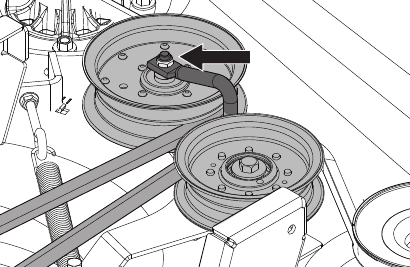

Maaidekriem verwijderen

1. Parkeer op een vlakke ondergrond. Zet de parkeerrem aan.
2. Laat het maaidek zakken in de laagste maaistand.
3. Verwijder de bouten van de riembeschermers en verwijder de beschermers.
4. Verwijder al het vuil of gras dat zich mogelijk heeft opgehoopt rond de messenhouders en het gehele maaidekoppervlak.
5. Draai de moer los waarmee de riemgeleider is bevestigd. Let op de positie van de riemgeleider voor herinstallatie.

6. Duw de spanarm naar binnen om de spanning op de riem los te maken.
7. Til de riem voorzichtig over de bovenkant van de messenhuispoelies en verwijder de riem van het maaidek.

Maaidekriem installeren
OPMERKING: Raadpleeg voor een eenvoudige installatie van de maaidekriem de geleidingssticker aan de bovenkant van het maaidek.

1. Wikkel de maaidekriem om de elektrische koppeling die zich op de motoras bevindt.
2. Leid de riem naar voren en omhoog op het maaidek.
3. Plaats de riem rond de veerbelaste spanrol.
4. Wikkel de riem rond de stationaire spanrol en de spillenhuizen.
5. Duw de spanarm naar binnen en plaats de riem voorzichtig over de stationaire spanrol. Wanneer de riem correct is geleid, laat u de spanarm langzaam los om de riem aan te spannen.
6. Controleer de riemgeleiding dubbel om er zeker van te zijn dat deze overeenkomt met de geleidingssticker en dat de riem geen verdraaiingen heeft.
7. Plaats de losgedraaide riemgeleider in het gat van de spanarm en draai de poeliebout vast.
8. Plaats de riembeschermers terug op beide spillen en zet ze vast met bevestigingsmiddelen.

Het maaidek afstellen

Maaidek waterpas stellen
Stel het maaidek af terwijl de maaier op een vlakke ondergrond staat. Zorg ervoor dat de banden op de juiste spanning zijn gebracht. Zie Technische gegevens/Transmissie. Als de banden te zacht of te hard zijn opgepompt, kan het maaidek niet correct worden afgesteld. Breng het maaidek in de hoogste (transport) stand.
Het maaidek moet aan de achterkant iets hoger worden afgesteld.
OPMERKING: Om de nauwkeurigheid van de nivellering te waarborgen, moet de aandrijfriem van het maaidek zijn geïnstalleerd voordat het maaidek wordt genivelleerd.

1. Draag zware handschoenen. Draai elke buitenste mespunt zo dat deze van voren naar achteren is uitgelijnd met de zijkant van het maaidek.

2. Meet vanaf het vloeroppervlak tot aan de onderkant van de mespunt aan de afvoerkant van het maaidek. Noteer de meting.

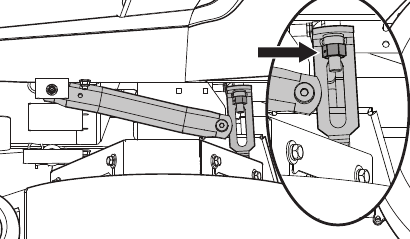

3. Ga naar de andere kant en controleer of de meting hetzelfde is. Als een aanpassing vereist is - draai met een 3/4" of verstelbare sleutel de stelmoeren van de hefarm aan beide zijden tegen de klok in om te verlagen of met de klok mee om te verhogen. Stel af tot beide metingen gelijk zijn.

4. Draai een van beide messen zo dat deze van voren naar achteren is uitgelijnd met het maaidek. Als de voorste mespunt niet 1/8" tot 1/2" hoger is aan de achterkant - draai met een 5/8" of verstelbare sleutel de moeren op de voorste ophanging. Met de klok mee verhoogt de voorkant van de maaier, tegen de klok in verlaagt de voorkant. Stel de moeren af tot de achterkant van het maaidek waterpas staat of 1/8" hoger aan de achterkant dan de zijdelingse meting.

OPMERKING: Ter illustratie is de voorste voetsteun verwijderd. De afstelling kan worden gemaakt zonder demontage.

OPMERKING: Hierdoor wordt het maaidek in een standaard meetpositie geplaatst. Afhankelijk van het type gras dat wordt gemaaid of de omgevingsomstandigheden kunnen aanvullende aanpassingen nodig zijn om de gewenste snede te krijgen.

Messen

Voor de beste maairesultaten is het belangrijk dat de messen correct zijn geslepen en niet beschadigd zijn.
Vervang messen die zijn gebogen of gebarsten na het raken van obstakels.
Laat de servicewerkplaats beslissen of een mes met grote inkepingen kan worden gerepareerd/geslepen of moet worden vervangen. Balanceer de messen na het slijpen.
Controleer de mesbevestigingen.

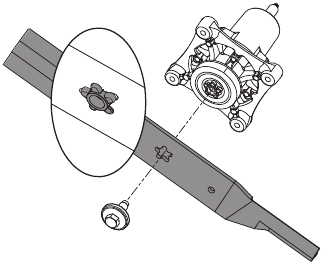

Messen vervangen

1. Verwijder de mesbout door tegen de klok in te draaien.
2. Installeer een nieuw of opnieuw geslepen mes met de opgedrukte GRASS SIDE naar de grond/het gras gericht (naar beneden) of THIS SIDE UP naar het maaidek en de messenhuis gericht.
3. Plaats de opening van het mes stevig op het messenhuis.
4. Draai de mesbout stevig vast.
5. Draai de mesbout vast tot 45-60 ft/lbs (60-81 Nm).

Messen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel zware doeken om de messen voordat u ze hanteert. Het slijpen van messen moet worden uitgevoerd door een erkende servicewerkplaats.

De speciale mesbout is warmtebehandeld. Vervang indien nodig door een Husqvarna-bout. Gebruik geen hardware van een lagere kwaliteit dan gespecificeerd.

Reinigen

Regelmatig reinigen, vooral onder het maaidek, verlengt de levensduur van de machine. Reinig de machine direct na gebruik (nadat deze is afgekoeld), voordat het vuil vastplakt.
Spuit geen water op de bovenkant van het maaidek. Gebruik perslucht om de bovenkant van het maaidek schoon te maken. Gebruik geen hogedrukreiniger of stoomreiniger. Vermijd het besproeien van motor- en elektrische componenten met water.
Reinig de onderkant van het dek met normale waterdruk. Sluit de snelkoppeling (uit het accessoirepakket) aan op een tuinslang. Klik na het maaien de slang op de reinigingspoort en zet de watertoevoer aan.

Start de maaier opnieuw en activeer de messen om de draaiende beweging te gebruiken om vuil weg te spoelen. Zorg ervoor dat de slang uit de buurt van de maaimesen is.
Spoel geen hete oppervlakken af met koud water. Laat het apparaat afkoelen voordat u het wast.


Draag een veiligheidsbril tijdens het schoonmaken en wassen.

Hardware

Controleer dagelijks. Inspecteer de hele machine op losse of ontbrekende hardware.

SMERING

12/12 Elk jaar		Smeren met vetspuit
1/52 Elke week		Filter vervangen
1/365 Elke dag		Olie verversen
		Niveau controleren

Algemeen

Verwijder de contactsleutel om onbedoelde bewegingen tijdens het smeren te voorkomen.
Bij smering met een oliekannetje moet deze gevuld zijn met motorolie.
Bij smering met vet, tenzij anders vermeld, een hoogwaardig molybdeendisulfidevet gebruiken.
Bij dagelijks gebruik moet de machine tweemaal per week worden gesmeerd.
Verwijder ongewenst vet na het smeren.
Het is belangrijk om te voorkomen dat er smeermiddel op de riemen of de aandrijfoppervlakken van de riemschijven komt. Als dit gebeurt, probeer ze dan schoon te maken met spiritus. Als de riem na het reinigen blijft slippen, moet de riem worden vervangen. Benzine of andere petroleumproducten mogen niet worden gebruikt om riemen schoon te maken.

Hydraulische olie die onder druk ontsnapt, kan voldoende kracht hebben om de huid te penetreren, waardoor gevaarlijk letsel kan ontstaan. Raadpleeg bij letsel door ontsnappende vloeistof onmiddellijk een arts. Er kan een gevaarlijke infectie of reactie ontstaan als er geen adequate medische behandeling wordt toegediend.

Gebruik minimale smering en verwijder overtollig smeermiddel zodat het niet in contact komt met riemen of aandrijfoppervlakken van de riemschijf.

Vetnippels van wielen en maaidek

Gebruik alleen lager vet van goede kwaliteit.
Vet van bekende merknamen (petrochemische bedrijven, enz.) heeft meestal een goede kwaliteit.

Voorwielmontage
Smeer 3-4 slagen met een vetspuit op elke set wiellagers.

Voorwiellagers
Smeer 3-4 slagen met een vetspuit op elke set wiellagers.

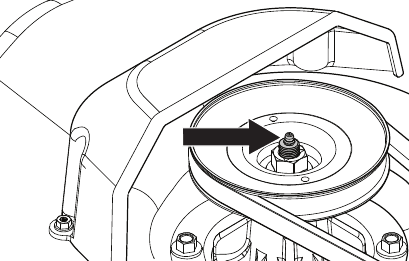

Maaidekspindels
Laat het maaidek volledig zakken. Smeer met een vetspuit, 2-3 slagen per spindel door de openingen in de riembeschermers.

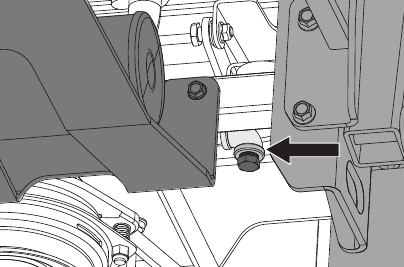

Motorolie

OPMERKING: Vervang de motorolie wanneer de motor warm is. Raadpleeg de gebruikershandleiding van de motor voor de juiste aanbevelingen voor het vervangen van olie en filters.

De aftapplug van de motor bevindt zich dicht bij de geluiddemper. Om brandwonden te voorkomen, moet de motor worden uitgeschakeld en iets afkoelen, zodat de motor nog warm is, maar de omliggende oppervlakken en olie niet.

1. Parkeer op een vlakke ondergrond. Trek de parkeerrem aan.
2. Verwijder het vuil en afval uit het gebied rond de olievuldop.
3. Verwijder de dop/peilstok.
4. Zoek de aftapslang aan de rechterachterkant van de motor onder de geluiddemper. Plaats een voldoende grote container onder het uiteinde van de aftapslang en verwijder de olieaftapplug.

5. Laat de olie volledig uit de motor lopen.
6. Plaats de aftapslangplug terug en draai deze stevig vast.
7. Vul de motor met nieuwe olie tot de onderkant van de schroefdraad van de vulbuis. Controleer het niveau met de peilstok.
8. Plaats de olievuldop stevig terug wanneer het olieniveau VOL is.
9. Raadpleeg het servicejournaal voor het controleren en verversen van olie-intervallen.

Transmissie

De transmissie is onderhoudsvrij. Het is niet nodig om niveaucontroles uit te voeren of olie te verversen. Als er een lek optreedt, vervang dan de unit of neem contact op met een Husqvarna-dealer.

PROBLEEMOPLOSSING

Probleem / Oorzaak

Motor start niet

• Messen schakelaar is ingeschakeld
• De bedieningselementen voor de besturing zijn niet vergrendeld in de buitenste stand
• Lege batterij
• Verontreiniging in de carburateur of brandstofleiding
• De brandstoftoevoerklep is gesloten of staat in de verkeerde stand
• Verstopte brandstoffilter of brandstofleiding
• Ontstekingssysteem defect

Starter draait de motor niet rond

• Lege batterij
• De kabelcontacten van de accupool zijn defect
• Doorgebrande zekering
• Storing in het veiligheidscircuit van de starter. Zie Veiligheidssysteem in het gedeelte Onderhoud

Motor loopt onregelmatig

• Defecte carburateur
• Verstopte brandstoffilter of sproeier
• Gasklepel in de startpositie voor koud weer
• Verstopte ontluchtingsklep op de brandstofdop
• Brandstoftank bijna leeg
• Vervuilde bougies
• Rijk brandstofmengsel of brandstof-luchtmengsel
• Verkeerd brandstoftype
• Water in de brandstof
• Verstopt luchtfilter

Motor lijkt zwak

• Verstopt luchtfilter
• Vervuilde bougies
• Carburateur verkeerd afgesteld
• Lucht in het hydraulische systeem

Machine trilt

• De messen zitten los
• De messen zijn niet correct gebalanceerd
• De motor zit los

Motor oververhit

• Verstopte luchtinlaat of koelribben
• Motor overbelast
• Onvoldoende ventilatie rond de motor
• Defecte regelaar van het motortoerental
• Te weinig of geen olie in de motor
• Verontreiniging in de brandstofleiding
• Vervuilde bougies

Batterij laadt niet op

• De kabelcontacten van de accupool zijn defect
• Oplaadkabel is losgekoppeld

De maaier beweegt langzaam, ongelijkmatig of helemaal niet

• Bypass-koppelingen zijn ingeschakeld
• De aandrijfriem van de transmissie is slap of eraf
• Lucht in het hydraulische systeem

Maaidek schakelt niet in

• De aandrijfriem voor het maaidek zit los
• Het contact van de elektromagnetische koppeling zit los
• De messenschakelaar is defect of zit los van het kabelcontact
• Doorgebrande zekering

De transaxle lekt olie

• Beschadigde afdichtingen, behuizing of pakkingen
• Lucht in het hydraulische systeem

Ongelijkmatige maaieresultaten

• Ongelijke luchtdruk in de banden
• Gebogen messen
• De ophanging voor het maaidek is ongelijkmatig
• De messen zijn bot
• De rijsnelheid is te hoog
• Het gras is te lang
• Gras verzameld onder het maaidek

OPSLAG

Winteropslag
De machine moet aan het einde van het maaiseizoen of als deze langer dan 30 dagen niet wordt gebruikt, gereed worden gemaakt voor opslag. Brandstof die lange tijd (30 dagen of langer) blijft staan, kan kleverige resten achterlaten die de carburateur kunnen verstoppen en de motorfunctie kunnen verstoren.
Brandstofstabilisatoren zijn een acceptabele optie om de kleverige resten te voorkomen die tijdens de opslag kunnen ontstaan.
Voeg stabilisator toe aan de brandstof in de tank of in de opslagcontainer. Gebruik altijd de mengverhoudingen die zijn gespecificeerd door de fabrikant van de stabilisator. Laat de motor minstens tien minuten draaien na het toevoegen van de stabilisator, zodat deze de carburateur bereikt. Leeg de brandstoftank en de carburateur niet als er stabilisator is toegevoegd.

Bewaar een motor met brandstof in de tank niet binnenshuis of in slecht geventileerde ruimtes waar brandstofdamp in contact kan komen met open vuur, vonken of een waakvlam, zoals in een boiler, warmwatertank, wasdroger, enz. Behandel de brandstof met zorg. Het is zeer brandbaar en kan gevaarlijk persoonlijk letsel en schade aan eigendommen veroorzaken. Tap de brandstof buitenshuis af in een goedgekeurde container en houd deze uit de buurt van open vuur of ontstekingsbronnen. Gebruik geen benzine om schoon te maken. Gebruik een ontvetter en warm water.
Om de machine klaar te maken voor opslag:

1. Reinig de machine grondig, vooral onder het maaidek. Werk schade aan de lak bij en spuit een dunne laag olie op de onderkant van het maaidek om corrosie te voorkomen.
2. Inspecteer de machine op versleten of beschadigde onderdelen en draai moeren of schroeven vast die mogelijk los zijn geraakt.
3. Ververs de motorolie; correct afvoeren.
4. Leeg de brandstoftanks of voeg een brandstofstabilisator toe. Start de motor en laat deze draaien totdat de carburateur leeg is of de stabilisator de carburateur heeft bereikt.
5. Verwijder de bougie en doe ongeveer een eetlepel motorolie in de cilinder. Draai de motor rond zodat de olie gelijkmatig is verdeeld en plaats vervolgens de bougie terug.
6. Smeer alle vetsmeringen, verbindingen en assen.
7. Verwijder de batterij. Reinig, laad op en bewaar de batterij op een koele plaats en beschermd tegen directe kou.
8. Bewaar de machine in een schone, droge ruimte en dek deze af voor meer bescherming.

Service
Vermeld bij het bestellen van reserveonderdelen het aankoopjaar, het model, het type en het serienummer.
Gebruik altijd originele Husqvarna-reserveonderdelen.
Een jaarlijkse controle bij een erkende servicewerkplaats is een goede manier om ervoor te zorgen dat de machine het volgende seizoen optimaal presteert.

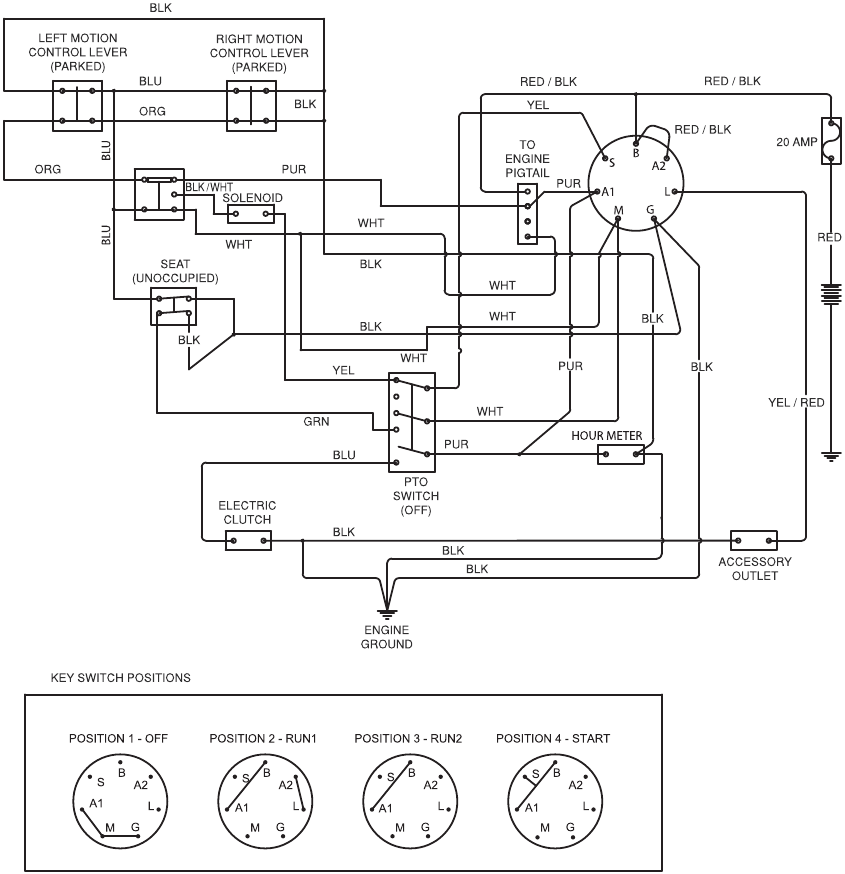

SCHEMA

TECHNISCHE GEGEVENS

MOTOR
Fabrikant	Briggs & Stratton
Type	40S877
Vermogen	20 pk 1)
Bougie	Champion RC12YC Gap: .030" (0,76 mm)
Smering	Druk met oliefilter
Brandstof	Minimaal 87 octaan loodvrij (maximaal ethanol 10%, maximaal MTBE 15%)
Inhoud brandstoftank	3-1/2 gallons (13,25 liter)
Koeling	Luchtgekoeld
Luchtfilter	Standaard
Dynamo	12v 15 amp @ 3600 rpm
Starter	Elektrisch
TRANSMISSIE
Transmissie	Hydrostatische transaxles
Besturingsbediening	Dubbele hendels, met schuimgreep
Snelheid vooruit	0-6,5 mph
Snelheid achteruit	0-3,5 mph
Remmen	Mechanische parkeerrem
Voorste zwenkwielen	11 x 4-5
Achterbanden, gazon pneumatisch	18 x 9.5-8
Bandenspanning	15 PSI / 103 kPa / 1 bar
FRAME
Maaibreedte	46" (117 cm)
Maaihoogte	1-1/2 - 4" (3,8 - 10,2 cm)
Aantal messen	2
Lengte mes	22-3/4" (57,8 cm)
Anti-scalpeerrollen	3 verstelbaar
Geveerde stoel	Standaard
Scharnierende armleuningen	Optioneel
Urenteller	Digitaal
Mesaanschakeling	Elektromagnetische koppeling
Constructie maaidek	Gestanst
Productiviteit	2.4 acres/u (9,712 m2/u)
AFMETINGEN
Gewicht	580 lbs (263 kg)
Lengte basismachine	75" (191 cm)
Hoogte basismachine	40" (102 cm)
Breedte basismachine	41-1/2" (106 cm)
Totale breedte, uitworp omhoog	48" (122 cm)
Totale breedte, uitworp omlaag	56" (142 cm)

¹⁾ Het vermogen zoals aangegeven door de motorfabrikant is het gemiddelde bruto vermogen bij het gespecificeerde toerental van een typische productiemotor voor het motormodel, gemeten met behulp van SAE-normen voor het bruto vermogen van de motor. Raadpleeg de motorspecificaties van de motorfabrikant.

Koppel specificaties

Bout van de krukas van de motor	50 ft/lb
Bouten van de katrol van het maaidek	150 ft/lb
Wielmoeren	75 ft/lb
Aanhaalmoment bougie	15 ft/lb (20 Nm)
Mesbout	90 ft/lb
Standaard 1/4" bevestigingsmiddelen	9 ft/lb
Standaard 5/16" bevestigingsmiddelen	18 ft/lb
Standaard 3/8" bevestigingsmiddelen	33 ft/lb
Standaard 7/16" bevestigingsmiddelen	52 ft/lb
Standaard 1/2" bevestigingsmiddelen	80 ft/lb

ZESKANTKOPBOUTEN
De weergegeven koppelwaarden moeten worden gebruikt als algemene richtlijn wanneer er geen specifieke koppelwaarden worden gegeven.

Amerikaanse standaard hardware

Kwaliteit		SAE Grade 5		SAE Grade 8		Flensborgschroef met flensborgmoer
	Maat	ft./lbs	Nm	ft./lbs	Nm	ft./lbs	Nm
Schachtmaat (diameter in inches, fijne of grove draad)	1/4	9	12	13	18
	5/16	18	24	28	38	24	33
	3/8	31	42	46	62	40	54
	7/16	50	68	75	102
	1/2	75	102	115	156
	9/16	110	149	165	224
	5/8	150	203	225	305
	3/4	250	339	370	502
	7/8	378	512	591	801
	1-1/8	782	1060	1410	1912

** Kwaliteit 5 - Minimale commerciële kwaliteit (lagere kwaliteit niet aanbevolen)

Metrische standaard hardware

Kwaliteit		Kwaliteit 8.8		Kwaliteit 10.9		Kwaliteit 12.9
	Maat	ft./lbs	Nm	ft./lbs	Nm	ft./lbs	Nm
Schachtmaat (diameter in millimeters, fijne of grove draad)	M4	1.5	2	2.2	3	2.7	3.7
	M5	3	4	4.5	6	5.2	7
	M6	5.2	7	7.5	10	8.2	11
	M7	8.2	11	12	16	15	20
	M8	13.5	18	18.8	25	21.8	30
	M10	24	33	35.2	48	43.5	59
	M12	43.5	59	62.2	84	75	102
	M14	70.5	96	100	136	119	161
	M16	108	146	147	199	176	239
	M18	142	193	202	274	242	328
	M20	195	264	275	373	330	447
	M22	276	374	390	529	471	639
	M24	353	478	498	675	596	808
	M27	530	719	735	996	904	1226

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

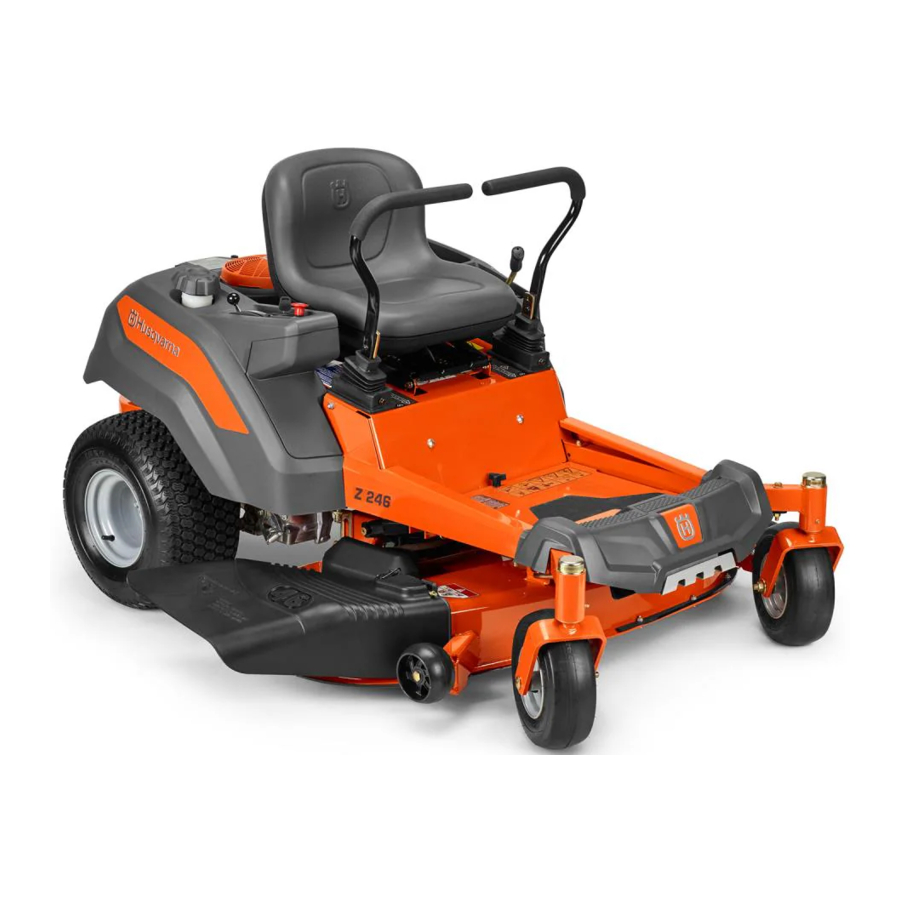

Download Husqvarna Z246 Handleiding

Beschikbare talen
