Inleiding

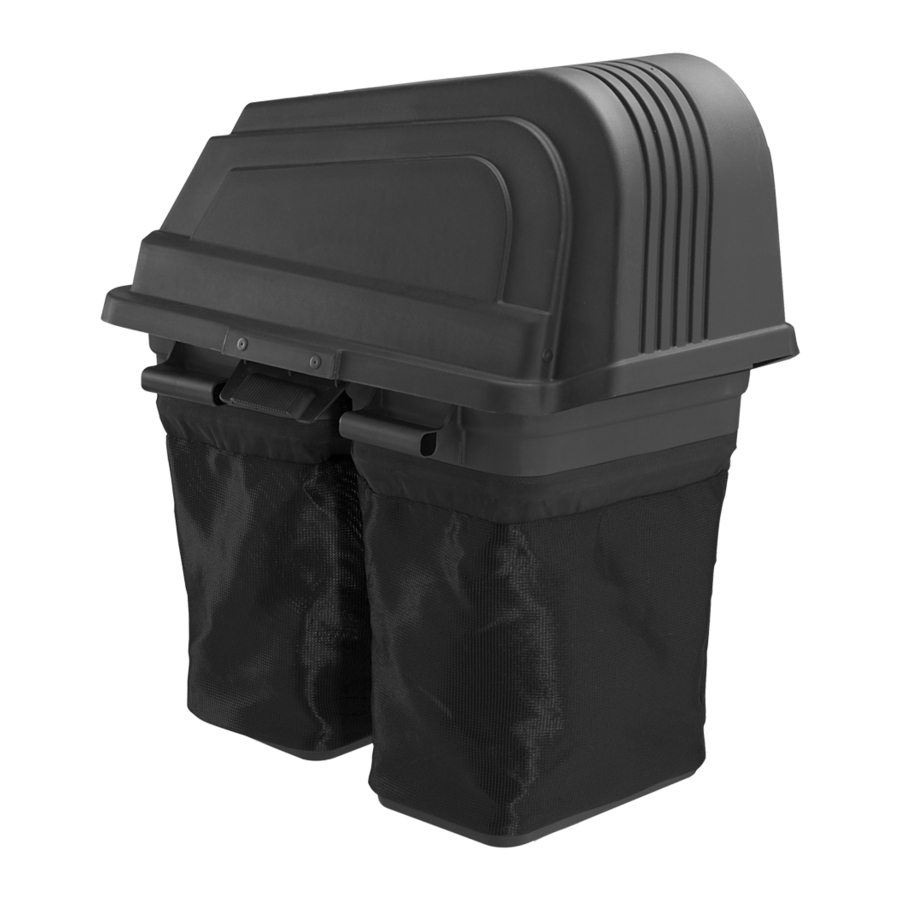

Productbeschrijving
Dit product is een grasopvangsysteem. Het opgevangen gras kan worden gebruikt als compost voor het gazon of plantenbedden, of worden afgevoerd als tuinafval.

Beoogd gebruik
Dit product is gemaakt om grasmaaisel op te vangen tijdens het maaien om uw gazon een verzorgde uitstraling te geven.

Gebruik het product niet voor andere taken.

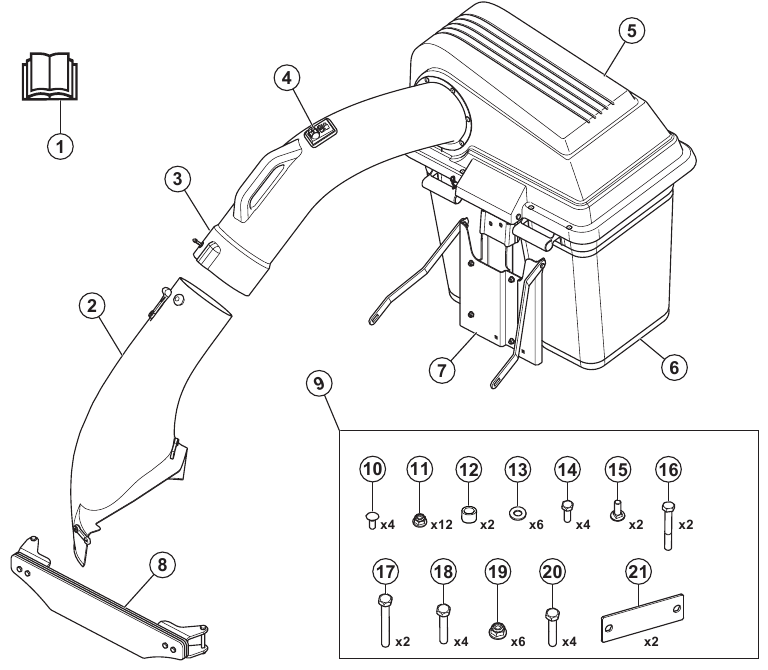

Productoverzicht

Handleiding

Zijuitwerpkanaal
Opvanggoot
Indicator volle zak
Kap
Zak
Opvangbeugel

Gewicht voor

Hardwarezak
Slotbout, 5/16-18x3/4
Moer, 5/16
Afstandsstuk
Ring
Zeskantbout, 5/16-18x
Slotbout, 5/16-18x1-1/4
Zeskantbout, 5/16-18x2-1/4
Zeskantbout, 3/8-16x3-1/2
Zeskantbout, 3/8-16x2-1/2 19. Moer, 3/8
Zeskantbout, 3/8-16x2-1/4
Versterkingsplaat

Productschade
Wij zijn niet verantwoordelijk voor schade aan ons product indien:

het product verkeerd is gerepareerd.
het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet zijn goedgekeurd door de fabrikant.
het product een accessoire heeft dat niet van de fabrikant is of niet is goedgekeurd door de fabrikant.
het product niet is gerepareerd in een erkend servicecentrum of door een erkende instantie.

Installatie

Inleiding

Lees en begrijp het veiligheidshoofdstuk voordat u het product installeert.

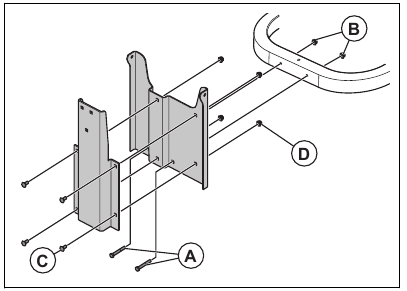

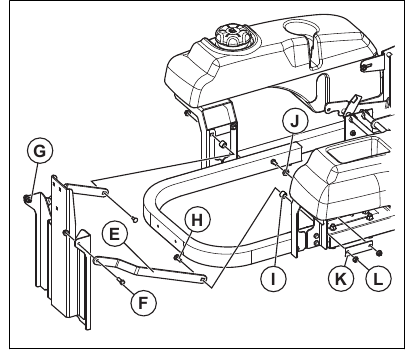

De opvangbeugel installeren

Installeer de steunbeugel op het frame met 2x 5/16-18x2-1/4 zeskantbouten (A) en 2x 5/16 moeren (B).

Installeer de hangbeugel aan de steunbeugel met 4x 5/16-18x3/4 slotbouten (C) en 4x 5/16 moeren (D).
Installeer de steunriemen aan de steunbeugel.

Installeer de riemen (E) aan de steunbeugel met 2x 5/16-18x1-1/4 slotbouten (F) en 2x 5/16 moeren (G).
Installeer de riemen aan de tankbeugels met 4x 5/16-18x1 zeskantbouten (H), 2x afstandsstuk (I), 2x ring (J), 2x versterkingsplaten (K) en 4x 5/16 moeren (L).

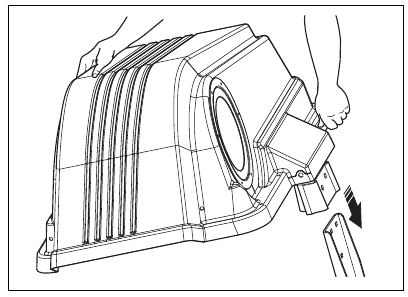

De opvangkap installeren

Installeer de opvangbeugel.

Plaats de opvangkap op de opvangbeugel.

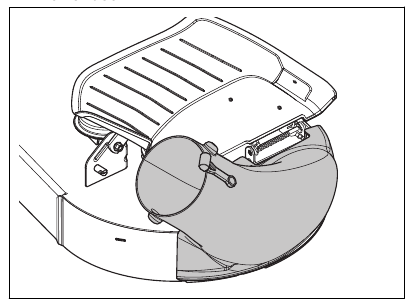

De zijuitwerpkanaal installeren

Til de zijuitwerpklep op.
Plaats de zijuitwerpkanaal rond de kapbeugel.
Bevestig de vergrendelingen van de zijuitwerpkanaal aan het maaidek.

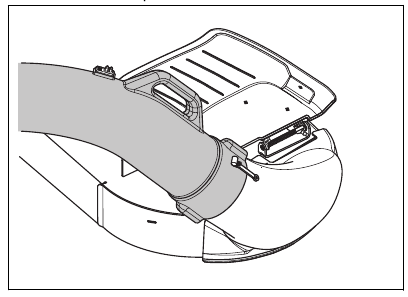

De opvanggoot installeren

Plaats de opvanggoot op de zijuitwerpkanaal.
Bevestig de riem.

Plaats de opvanggoot in de opening op de opvangkap.

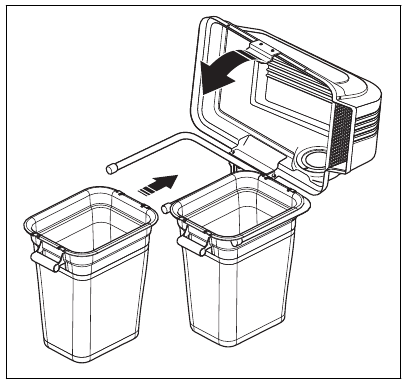

De zakken installeren

Kantel de opvangkap.
Plaats de 2 zakken op het steunframe.
Sluit de opvangkap.

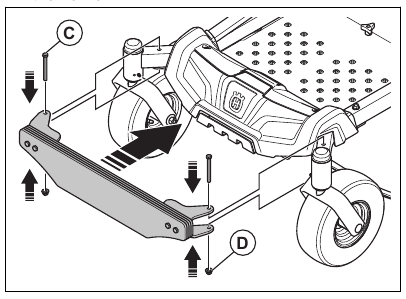

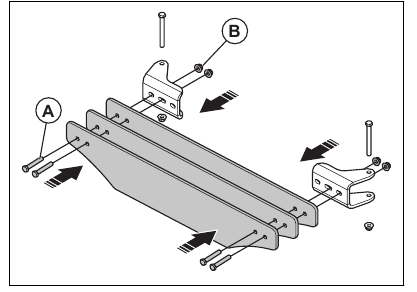

Het gewicht voor installeren

Gebruik het opvangsysteem niet zonder gewichten voor.

Installeer de gewichtsplaten voor op de beugels met 4x 3/8-16x2-1/4 zeskantbouten (A) en 4x 3/8 moeren (B). Draai de moeren niet volledig vast.
Lijn de gaten in de beugels uit met de gaten in het frame.
Installeer de 3/8-16x3-1/2 bouten (C) en de 3/8 moeren (D).
Draai alle moeren vast.

Bediening

Inleiding

Voordat u het product bedient, moet u het veiligheidshoofdstuk lezen en begrijpen.

Het product bedienen

Neem de bedieningsinstructies in de handleiding voor de maaier in acht.
Bedien de motor op volle snelheid wanneer u het opvangsysteem gebruikt.
Beweeg het product vooruit met lage snelheid om een goed snijresultaat en een goed opvangresultaat te krijgen.
Maai het gras 2 keer als het gras hoog en dik is. De eerste keer moet op de hoogste maaihoogte zijn en de tweede keer op de juiste hoogte.
Gebruik de linkerkant van de maaier om in de buurt van objecten te maaien.
Maai geen nat gazon. Nat gras kan sneller verstopt raken in het opvangsysteem.
Leeg de opvangzakken als het opvangsysteem het gemaaide gras niet opvangt. Zorg ervoor dat de opvanggoot niet verstopt is als het probleem aanhoudt wanneer de opvangzakken leeg zijn.
Stop de maaier en zorg ervoor dat het opvangsysteem niet beschadigd is als u een los voorwerp raakt.
Voorkom dat de opvanggoot wordt gedraaid.
Sleep de opvanggoot niet langs de zijkanten van gebouwen of andere harde oppervlakken.

Onderhoud

Inleiding

Voordat u onderhoudswerkzaamheden uitvoert, moet u het veiligheidshoofdstuk lezen en begrijpen.

Onderhoudsschema

* = De instructies worden niet gegeven in deze handleiding.
X = De instructies worden gegeven in deze handleiding.
O = Raadpleeg de motorhandleiding voor instructies.

Onderhoudsschema voor de bediener

Onderhoud	Dagelijks onderhoud	Onderhoudsinterval in uren
Onderhoud	Voor gebruik	5	25	50
Controleer en reinig de opvangzakken.	X	X
Zorg ervoor dat de moeren en schroeven zijn vastgedraaid.	X
Zorg ervoor dat de opvanggoot is vastgedraaid.	X
Reinig het product.				X

Het product reinigen

Gebruik een borstel om ongewenst materiaal en gras op het product te verwijderen.
Gebruik indien nodig een hogedrukreiniger en een zwak reinigingsmiddel. Overschrijd de waterdruk van 1000 psi (68,9 bar) niet.

Probleemoplossing

Schema voor probleemoplossing
Als u in deze handleiding geen oplossing kunt vinden voor uw problemen, neem dan contact op met uw Husqvarna servicepunt.

Probleem	Oorzaak
Verlies van luchtstroom	De opvanggoot of de inlaat van de opvangklep is verstopt.
	De container is vol.
	De stof in de opvangbak is verstopt.
Ongewone trillingen of geluid	Er zit een vast voorwerp in de opvangbak.
	Losse of ontbrekende schroeven of moeren.
De opvangklep is moeilijk te sluiten		Voorwerpen in de opvangbak veroorzaken een blokkering van de opvangklep.
		De schroeven van het scharnier van de opvangklep zitten te strak.

Vervoer, opslag en verwijdering

Vervoer

Sleep het product niet.
Het product is zwaar en kan letsel veroorzaken door beknelling. Wees voorzichtig wanneer u het op een voertuig of aanhanger laadt of ervan aflaadt.
Laad het product achterwaarts op goedgekeurde hellingen met een maximale werkhoek van 10°. Til het product niet op.
Gebruik een goedgekeurde aanhanger voor het vervoer van het product.
Zorg ervoor dat u op de hoogte bent van de plaatselijke verkeersregels voordat u het product in een aanhanger of op de weg vervoert.
Vergrendel het product met goedgekeurde middelen, zoals riemen. Gebruik vastzetpunten op het product of toepasselijke delen van het frame. De parkeerrem is niet voldoende om het product tijdens het transport te vergrendelen.

Opslag
Bereid het product aan het einde van het seizoen voor op opslag, en voor meer dan 30 dagen opslag. Als u 30 dagen of langer brandstof in de brandstoftank bewaart, kunnen kleverige deeltjes een verstopping in de carburateur veroorzaken. Dit heeft een negatief effect op de motorfunctie.

Voeg een stabilisator toe om kleverige deeltjes tijdens de opslag te voorkomen. Als alkylbenzine wordt gebruikt, is een stabilisator niet nodig. Als u standaardbenzine gebruikt, schakel dan niet over op alkylbenzine. Dit kan ervoor zorgen dat gevoelige rubberen onderdelen hard worden. Voeg stabilisator toe aan de brandstof in de tank of in de container die voor opslag wordt gebruikt. Gebruik altijd de mengverhoudingen die door de fabrikant zijn opgegeven. Voeg de stabilisator toe en laat de motor minimaal 10 minuten draaien, totdat de brandstof in de carburateur stroomt.

Bewaar het product niet met brandstof in de tank in een binnenruimte of op locaties met een slechte luchtstroom. Brandgevaar als brandstofdampen in de buurt komen van open vuur, vonken of waakvlammen in bijvoorbeeld boilers, warmwatertanks en wasdrogers.

Verwijder gras, bladeren en andere ontvlambare materialen van het product om het brandgevaar te verminderen. Laat het product afkoelen voordat u het opslaat.

Reinig het product.
Verwijder ongewenste materialen van de koelventilator.
Repareer lakschade om corrosie te voorkomen.
Onderzoek het product op versleten of beschadigde onderdelen en draai losse schroeven en moeren vast.
Verwijder de accu. Reinig hem, laad hem op en bewaar hem koel tijdens de opslag.
Vervang de motorolie en gooi de afgewerkte olie weg.
Maak de brandstoftank leeg. Start de motor en laat hem draaien totdat er geen brandstof meer in de carburateur zit.

Opmerking: Maak de brandstoftank en carburateur niet leeg als er een stabilisator is toegevoegd.

Verwijder de bougies en doe ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras handmatig om de olie aan te brengen en plaats de bougies terug.
Smeer alle smeernippels, koppelingen en assen.
Bewaar het product in een schone en droge ruimte en plaats er een hoes overheen voor meer bescherming.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzichtigheid en opmerkingen worden gebruikt om de aandacht te vestigen op bijzonder belangrijke onderdelen van de handleiding.

Wordt gebruikt als er een risico is op letsel of overlijden voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de aangrenzende ruimte als de instructies in de handleiding niet worden opgevolgd.

Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie

Algemene veiligheidsinstructies

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt

Dit product kan handen en voeten amputeren en objecten weggooien. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Het niet naleven van voorzichtige bedieningspraktijken kan leiden tot gevaarlijk letsel bij de bediener of andere personen. De eigenaar moet deze instructies begrijpen en mag alleen goedgekeurde personen die deze instructies begrijpen de maaier laten bedienen. Elke persoon die de maaier bedient, moet gezond van geest en lichaam zijn en mag niet onder invloed zijn van geestverruimende middelen.

Lees, begrijp en volg de instructies en waarschuwingen in dit document, de gebruikershandleiding en op het product, de motor en de hulpstukken.
Sta alleen machinisten toe die verantwoordelijk, opgeleid, bekend zijn met de instructies en fysiek in staat zijn om het product te bedienen.
Zorg ervoor dat u een persoon informeert dat u het product gaat bedienen als er een blessure of ongeluk optreedt.
Vervoer geen passagiers en houd omstanders uit de buurt.
Gebruik het product niet onder invloed van alcohol of drugs.
Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
Leer hoe u het product en de bedieningselementen veilig gebruikt en leer hoe u het product snel kunt stoppen.
Leer de veiligheidsstickers herkennen.
Houd het product schoon om ervoor te zorgen dat u de borden en stickers duidelijk kunt lezen.
Houd er rekening mee dat de bediener verantwoordelijk wordt gehouden voor ongevallen waarbij andere personen of hun eigendommen betrokken zijn.
Gebruik het product alleen bij daglicht of in andere goed verlichte omstandigheden. Houd het product op een veilige afstand van gaten of andere oneffenheden in de grond. Kijk uit voor andere mogelijke risico's.
Laat kinderen of andere personen die niet zijn goedgekeurd voor de bediening van het product het niet gebruiken of onderhouden. De lokale wetgeving kan de leeftijd van de gebruiker bepalen.
Zorg ervoor dat er niemand anders in de buurt van het product is wanneer u de motor start, de aandrijving inschakelt of het product begint te verplaatsen.
Houd het verkeer in de gaten wanneer u in de buurt van een weg maait of een weg oversteekt.
Gebruik het product niet als u moe bent, onder invloed van alcohol of drugs, medicijnen of iets anders dat een negatief effect kan hebben op uw zicht, alertheid, coördinatie of oordeel.
Parkeer het product altijd op een vlakke ondergrond met de motor uit.
Wijzig of installeer geen niet-standaardapparatuur op het apparaat zonder toestemming van de fabrikant. Wijzigingen aan het apparaat kunnen onveilige bediening of schade aan het apparaat veroorzaken.

Veiligheidsinstructies met betrekking tot kinderen

Kinderen kunnen ernstig gewond raken of gedood worden door dit product. Lees de volgende waarschuwingsinstructies voordat u het product gebruikt. Houd kinderen uit de buurt.

Tragische ongelukken kunnen gebeuren als de machinist niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot het product en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.
Houd kinderen uit de buurt van het werkgebied en onder het waakzame toezicht van een verantwoordelijke volwassene, anders dan de bediener.
Houd een oogje in het zeil en stop het product onmiddellijk als kinderen het werkgebied betreden. Wees extra voorzichtig in de buurt van hoeken, struiken, bomen of andere objecten die een duidelijk zicht belemmeren.
Wees uiterst voorzichtig wanneer u in de buurt komt van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.
Kijk achter u en kijk naar beneden voor kleine kinderen voordat en terwijl u het product achteruit verplaatst.
Laat kinderen het product niet bedienen.
De American Academy of Pediatrics adviseert dat kinderen minimaal 16 jaar oud moeten zijn voordat ze een zitmaaier bedienen.
Vervoer geen kinderen, zelfs niet als het/de mes(sen) is/zijn uitgeschakeld. Kinderen kunnen eraf vallen en ernstig gewond raken of de veilige bediening van het product verstoren. Kinderen die in het verleden ritjes hebben gekregen, kunnen plotseling in het maaigebied verschijnen voor nog een rit en kunnen worden overreden of achteruit worden overreden door het product.

Veiligheidsinstructies voor gebruik

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Bedien de maaier niet als de opvangbak niet volledig is geïnstalleerd.
Bedien de maaier niet met het opvangsysteem als de voorste gewichten niet zijn geïnstalleerd.
Zorg ervoor dat alle bewegende delen stoppen voordat u het opvangsysteem opent.
Zorg ervoor dat alle bewegende delen stoppen voordat u verstopt gras uit het opvangsysteem verwijdert.
Maak het gebied vrij van voorwerpen zoals stenen, speelgoed, draden, enz. die in de messen terecht kunnen komen en eruit kunnen worden gegooid.
Laat alleen verantwoordelijke volwassenen het product bedienen.
Zorg ervoor dat er geen mensen en huisdieren in de buurt zijn voordat u gaat maaien. Stop het product als iemand het gebied betreedt.
Verminder de snelheid voordat u draait.
Verminder de snelheid voordat u een hoek omdraait.
Schakel de messen uit wanneer het product niet maait.
Sluit de opvangbakafdekking voordat u het product start.
Schakel de maaimessen uit wanneer u het product verplaatst over gebieden waar weggeworpen voorwerpen gevaarlijk kunnen zijn.
Probeer geen voorwerpen op te vangen die uit het opvangsysteem kunnen worden gegooid.
Draag een veiligheidsbril wanneer u het product gebruikt. Weggeworpen voorwerpen kunnen oogschade veroorzaken.
Zorg ervoor dat de opvangzakken na elk gebruik en voor opslag leeg zijn. Gras dat in de opvangzakken is achtergebleven, kan leiden tot zelfontbranding en een brand veroorzaken.
Gegevens tonen aan dat machinisten van 60 jaar en ouder betrokken zijn bij een groot percentage van de letsels die verband houden met zitmaaiers. Deze machinisten moeten beoordelen of ze de zitmaaier veilig genoeg kunnen bedienen om zichzelf en anderen te beschermen tegen letsel.

Veiligheidsinstructies voor de installatie van het opvangsysteem

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Parkeer op een vlakke ondergrond.
Zet de parkeerrem aan.
Zet de bedieningshendels in de neutrale stand.
Stop de motor en verwijder de contactsleutel.
Zorg ervoor dat alle bewegende delen stoppen voordat u het opvangsysteem installeert.

Veiligheidsinstructies voor het werken op hellingen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Hellingen zijn een belangrijke factor die verband houdt met ongevallen. Werken op hellingen vereist extra voorzichtigheid.

Rijd op hellingen in de door de fabrikant aanbevolen richting. Wees voorzichtig bij het werken in de buurt van afzettingen.
Vermijd het maaien van nat gras. De banden kunnen grip verliezen.
Gebruik het product niet onder omstandigheden waarbij de grip, besturing of stabiliteit in het geding is. De banden kunnen slippen, zelfs als de wielen stilstaan.
Houd het product altijd in de versnelling wanneer u hellingen afdaalt. Laat de motor niet uitrollen.
Vermijd starten en stoppen op hellingen. Vermijd plotselinge veranderingen in snelheid of richting. Maak bochten langzaam en geleidelijk.
Als de banden grip verliezen, schakelt u de messen uit en gaat u langzaam rechtdoor de helling af.
Wees extra voorzichtig bij het bedienen van het product met een grasvanger of andere hulpstukken. Ze kunnen de stabiliteit van het product beïnvloeden.
Gras maaien op hellingen verhoogt het risico dat u het product niet kunt besturen en dat het kantelt. Dit kan letsel of de dood veroorzaken. Het is noodzakelijk om het gras zorgvuldig op alle hellingen te maaien. Als u een helling niet kunt achteruitrijden of als u zich niet veilig voelt, maai deze dan niet.
Verwijder stenen, takken en andere obstakels.
Maai het gras op de helling op en neer, niet van links naar rechts.
Gebruik het product niet op een ondergrond die meer dan 10° helt.
Verplaats u soepel en langzaam op hellingen.
Kijk uit voor en rijd niet over voren, gaten en bulten. Er is een groter risico dat het product kantelt op een ondergrond die niet vlak is. Lang gras kan obstakels verbergen.
Maai geen gras in de buurt van randen, greppels of oevers. Houd minimaal de breedte van de machine uit de buurt van deze gevaren. Het product kan plotseling kantelen als een wiel over de rand van een steile helling of een greppel rijdt, of als een rand het begeeft.

Veiligheidsinstructies voor onderhoud

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Het product is zwaar en kan letsel of schade aan eigendommen of de aangrenzende ruimte veroorzaken. Voer geen onderhoud uit aan de motor of het maaidek zonder deze voorwaarden:

De motor is uit.
Het product staat geparkeerd op een vlakke ondergrond.
De parkeerrem is geactiveerd.
De contactsleutel staat in de stoppositie en is verwijderd.
De messen zijn uitgeschakeld.
Alle bewegende delen zijn gestopt.
De ontstekingskabels zijn verwijderd van de bougies.

Vloeistof die onder druk ontsnapt, kan voldoende kracht hebben om de huid te penetreren en ernstig letsel te veroorzaken. Als er vloeistof in de huid wordt geïnjecteerd, zoek dan onmiddellijk medische hulp. Houd lichaam en handen uit de buurt van gaatjes of spuitmonden die vloeistof onder hoge druk uitstoten. Als er een lek optreedt, laat het product dan onmiddellijk onderhouden door een getrainde technicus.

De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Laat het product niet draaien in afgesloten ruimtes of ruimtes zonder voldoende luchtstroom.

Houd het product in goede staat. Vervang versleten of beschadigde onderdelen.
Wees voorzichtig bij het onderhouden van messen. Wikkel het/de mes(sen) in of draag handschoenen. Vervang beschadigde messen. Repareer of wijzig het/de mes(sen) niet.
Koppel indien aanwezig de bougiekabel(s) en de negatieve accukabel los voordat u reparaties uitvoert.
Voor de beste prestaties en veiligheid voert u regelmatig onderhoud uit aan het product zoals aangegeven in het onderhoudsschema. Raadpleeg het onderhoudsschema.
Elektrische schokken kunnen letsel veroorzaken. Raak de kabels niet aan wanneer de motor draait. Voer geen functietest uit op het ontstekingssysteem met uw vingers.
Laat het product afkoelen voordat u onderhoud uitvoert in de buurt van de motor.
De messen zijn scherp en kunnen snijwonden veroorzaken. Windbescherming rond de messen of gebruik beschermende handschoenen wanneer u aan de messen werkt.
Draai de motor niet rond als de bougie of ontstekingskabel is verwijderd.
Zorg ervoor dat alle moeren en bouten correct zijn vastgedraaid en dat de apparatuur in goede staat verkeert.
Wijzig de instelling van de regelaars niet. Als het motortoerental te hoog is, kunnen de productcomponenten beschadigd raken.
Het product is alleen goedgekeurd met de apparatuur die door de fabrikant is geleverd of aanbevolen.
Gebruik alleen originele onderdelen voor reparaties. Het gebruik van andere onderdelen maakt de garantie ongeldig.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna Z242F Handleiding
