Shure MV5 - Handleiding digitale condensatormicrofoon

Algemene beschrijving

De Shure MV5-microfoon kan rechtstreeks op een computer of mobiel apparaat worden aangesloten via een USB- of Lightning^®-verbinding. De MV5 is ideaal voor thuisopnames of podcasting en beschikt over vooraf ingestelde spraak- en instrumentopnamestanden voor een snelle en eenvoudige configuratie.

Kenmerken

• Handig, compact ontwerp: deze slanke en duurzame microfoon kan op de MV5-tafelstandaard of op elke andere standaard met een 1/4" schroefdraadadapter worden gemonteerd.
• Plug and Play: De MV5 wordt automatisch het actieve audioapparaat wanneer deze wordt aangesloten op een USB- of Lightning-compatibel apparaat.
• Vooraf ingestelde standen: Minimaliseer de insteltijd met vooraf ingestelde DSP-standen die zijn ontworpen om uw versterking, equalisatie en compressie aan te passen voor een verscheidenheid aan toepassingen.

Snelle installatie

1. Sluit de microfoon aan op een computer of mobiel apparaat. Gebruik de juiste kabel (USB of Lightning).
   De groene status-led geeft een succesvolle verbinding aan.
   Opmerking: Bij gebruik van apps zoals Voice Memo gaat de led pas branden als "Record" (Opnemen) is ingeschakeld.
2. Controleer of de MV5 is geselecteerd als audioapparaat.
   De meeste computers en mobiele apparaten detecteren de MV5 automatisch en wijzen deze toe als het primaire audioapparaat. Als uw computerinstellingen standaard een ander apparaat gebruiken, opent u het geluidsconfiguratiescherm en selecteert u de MV5. Om snel te controleren of het apparaat wordt herkend, sluit u een hoofdtelefoon aan op de audio-uitgang van de MV5 en speelt u een audiotrack af. Als u geluid hoort, werkt de microfoon correct.
   Opmerking: wanneer de MV5 is toegewezen als audioapparaat, gaat alle monitoring en weergave van de opnamesoftware naar de hoofdtelefoonuitgang van de MV5.
3. Gebruik de MODE-knop om de vooraf ingestelde stand te selecteren die bij uw toepassing past.
   Als de audio te zacht is of vervorming veroorzaakt, kan de versterking handmatig worden geconfigureerd. De standen vereisen echter doorgaans geen extra aanpassingen van de versterking. Raadpleeg het onderwerp "Microfoonniveau aanpassen" in deze handleiding voor meer informatie.
4. Selecteer in uw opnametoepassing de MV5 als invoerbron.
   Raadpleeg de gebruikershandleiding van uw software voor informatie over het toewijzen van invoerbronnen.
5. Opnemen (Record).
   De microfoon is klaar voor gebruik!

Aansluitingen en bedieningselementen

1. Knop voor standselectie
   Druk hierop om tussen de vooraf ingestelde standen te schakelen
2. Mute-knop (Dempen)
   Druk hierop om de microfooningang te dempen
3. Volumeregelaar hoofdtelefoon
   Hiermee regelt u het hoofdtelefoonvolume
4. Hoofdtelefoonuitgang
   Sluit een hoofdtelefoon aan met een 3,5 mm (1/8 inch) connector
5. Micro-USB-poort
   Gebruik de juiste kabel (USB of Lightning) om de MV5 op een computer of mobiel apparaat aan te sluiten
6. Spraakstand
   De led-indicator licht op wanneer deze stand is geselecteerd
7. Statusindicator

   Led-gedrag	Status
   Groen	Actieve USB- of Lightning-verbinding
   Knipperend rood (alle 3 leds)	Gedempt (Muted)

8. Instrumentstand
   De led-indicator licht op wanneer deze stand is geselecteerd

Opmerking: de vlakke stand (Flat Mode) is ingeschakeld wanneer beide stand-leds uit zijn.

Vooraf ingestelde standen

Drie selecteerbare standen passen de instellingen aan voor versterking, equalisatie en dynamiek om de beste geluidskenmerken voor uw opnamebehoeften naar voren te brengen.

Stand	Toepassing	Kenmerken
	Gebruik voor spraak of zang in podcasting- of muzikale toepassingen	Equalisatie om de helderheid en volheid te benadrukken, en lichte compressie om de niveaus consistent te houden. Een de-esser vermindert sibilantie (het harde geluid dat optreedt wanneer woorden met een "S" worden uitgesproken).
	Het beste voor akoestische instrumenten en live-muziektoepassingen	Transparante compressie om volumepieken glad te strijken en stille passages naar voren te halen. Equalisatie benadrukt details en geeft een algeheel natuurlijk geluid.
	Geschikt voor elke toepassing	Een volledig onbewerkt signaal (geen equalisatie- of compressie-instellingen gebruikt). Voegt flexibiliteit toe bij het verwerken van de audio na de opname.

Geavanceerde microfooninstellingen

Nadat u de vooraf ingestelde stand voor uw toepassing hebt geselecteerd, kunt u het geluid van uw opname verfijnen met limiter-, compressor- en equalizerregelaars. Uw instellingen blijven behouden in de microfoon wanneer u andere audio- en video-opnametoepassingen gebruikt.

Limiter

Schakel de limiter in om een invoerdrempel in te stellen en vervorming door volumepieken in uw opnames te voorkomen.

Compressor

Kies geen compressie of selecteer lichte of zware compressie om het volume te regelen wanneer uw geluidsbron dynamisch is. De compressor verkleint het dynamische bereik, wat betekent dat stille signalen worden versterkt en luide signalen worden verlaagd.

Equalizer

Wijzig de vooraf ingestelde standen om de DSP-wijzigingen te horen en gebruik vervolgens de equalizer om frequentiebanden te versterken of te verzwakken om de geluidshelderheid te verbeteren.

Opmerking: Equalisatie binnen voorinstellingen wordt niet weergegeven. De equalizer-afbeelding in de statusbalk van de geavanceerde instellingen geeft echter de door de gebruiker geselecteerde equalisatie weer.

Tik om toegang te krijgen tot de MOTIV-equalizer. Equalisatiewijzigingen worden weergegeven in de equalizer-afbeelding.

EQ blijft behouden tussen wijzigingen in de vooraf ingestelde stand.

Plaatsing

Dit gedeelte geeft suggesties voor de plaatsing van de microfoon voor typische gebruiksscenario's. Houd er rekening mee dat er veel effectieve manieren zijn om een bepaalde bron op te nemen. Experimenteer met de plaatsing van de microfoon en de instellingen om te vinden wat het beste werkt.

Podcast- en spraakopname

Zet de microfoon in de spraakstand (Voice mode). Spreek rechtstreeks in de voorkant van de microfoon, op een afstand van 5-30 cm (2-12 inch). Dichter bij de microfoon spreken resulteert in meer basweergave, vergelijkbaar met stemmen op een radio-uitzending. Breng indien nodig extra versterkingsaanpassingen aan.

Muziek, zang en akoestische instrumenten

Om akoestische bronnen vast te leggen, zoals zang, akoestische gitaar, zachte percussie of andere muziekinstrumenten, gebruikt u een microfoonplaatsing van dichtbij. Begin met de instrumentstand (Instrument mode) voor de beste resultaten.

Richt de microfoon rechtstreeks op de geluidsbron. Voor een enkele bron, zoals een snaarinstrument of een zanger, plaatst u de microfoon op een afstand van 15 tot 30 cm (6 tot 12 inch). Voor een kleine groep of een artiest die zingt en tegelijkertijd een instrument bespeelt, gebruikt u een afstand van 0,6 m tot 3 m (2 tot 10 voet). Het verder weg plaatsen van de microfoon resulteert in meer omgevingsgeluid. Breng indien nodig extra versterkingsaanpassingen aan.

Bands en luidere bronnen

Om een band op te nemen met drums, versterkte instrumenten of andere luide bronnen, begint u met de instrumentstand (Instrument mode) voor de beste resultaten. Richt de microfoon op de groep op een afstand van 1,83 m tot 4,6 m (6 tot 15 voet). De plaatsing van de microfoon is afhankelijk van de grootte van de ruimte, het aantal personen en het instrumentvolume. Loop indien mogelijk door de ruimte en luister om te bepalen waar het het beste klinkt. Breng indien nodig extra versterkingsaanpassingen aan.

Voor een enkele elektrische gitaarversterker richt u de microfoon op het midden van de luidspreker op een afstand van 0 tot 45 cm (0 tot 18 inch).

Aanvullende tips

Shure biedt aanvullende educatieve publicaties over opnametechnieken voor specifieke instrumenten en toepassingen. Ga voor meer informatie naar www.shure.com.

Microfoonniveau aanpassen

Het microfoonniveau (versterking) hoeft doorgaans niet te worden aangepast bij gebruik van de juiste vooraf ingestelde stand. Als u echter vervorming hoort of de audio te zacht is, past u het microfoonniveau aan in het audio- of geluidsconfiguratiescherm van uw computer of opnameapparaat.

Houd rekening met het volgende:

• Stel het microfoonniveau in voordat u het hoofdtelefoonvolume aanpast.
• Het hoofdtelefoonvolume heeft geen invloed op het signaalniveau dat naar de computer wordt verzonden.
• Gebruik het duimwiel op de microfoon om het hoofdtelefoonvolume aan te passen tot een comfortabel niveau. Wijzig de microfoonversterking niet om het hoofdtelefoonvolume aan te passen.

Hoofdtelefoonniveau aanpassen

Het hoofdtelefoonmonitoringniveau wordt beïnvloed door het apparaat en het niveau van de computerinstellingen. Verhoog het volume van uw computer en pas de hoofdtelefoon eenvoudig aan via het MV5-duimwiel.

Toegang tot het configuratiescherm

Windows

1. Open het geluidsconfiguratiescherm en selecteer het tabblad Opnemen (Recording).
2. Open het Shure MV5-apparaat.
3. Pas op het tabblad Niveaus (Levels) het versterkingsniveau aan met behulp van de schuifregelaar.

Mac^®

Mac-paneel audio-instellingen

1. Open het paneel Audio Midi Settings.
2. Selecteer het Shure MV5-apparaat.
3. Klik op Input om de versterking aan te passen met behulp van de schuifregelaar.

Ingangsniveau meter

Als uw digitale audiowerkstation of opnamesoftware ingangsniveau meters heeft, pas dan het microfoonniveau zo aan dat het piekt tussen -12 en -6 dB. Anders luistert u gewoon naar de audio om er zeker van te zijn dat deze luid genoeg is en niet vervormt.

Piekniveaus

Het beoogde bereik voor piekniveaus op een typische meter ligt tussen -12 en -6 dB.

Luisteren via een hoofdtelefoon

De hoofdtelefoonaansluiting biedt een gelijkmatige mix van het directe microfoonsignaal en de audioweergave van de computer. Hierdoor kunt u het hoofdtelefoonvolume voor beide gemakkelijk aanpassen met één bedieningselement, het duimwiel op de MV5. Om de hoeveelheid audioweergave ten opzichte van het directe microfoonsignaal aan te passen, gebruikt u de computer- of DAW-mixerinstellingen.

Tip: wanneer u de microfoon voor het eerst op uw computer aansluit, moet u ervoor zorgen dat u het volumeniveau in het geluidsconfiguratiescherm van de computer verhoogt voor een sterk audiosignaal. Pas vervolgens het hoofdtelefoonniveau aan voor comfortabel monitoren.

Samplingfrequentie en bitdiepte

De instellingen voor samplingfrequentie en bitdiepte zijn te vinden in een vervolgkeuzemenu in het audio- of geluidsconfiguratiescherm van uw computer. U kunt deze variabelen aanpassen aan uw behoeften. Selecteer een lagere samplingfrequentie voor podcastopnamen, wanneer het belangrijk is om een kleiner bestand te hebben voor eenvoudig downloaden. Selecteer een hogere samplingfrequentie voor muziek en meer dynamische opnamen.

Tip: neem op met een hogere samplingfrequentie en bounce down naar een M4A voor een bestand met de hoogste geluidskwaliteit in een beheersbare grootte.

Tip voor pc-gebruikers: zorg ervoor dat de microfooninstellingen voor samplingfrequentie en bitdiepte, die te vinden zijn in het geluidsconfiguratiescherm van de computer, overeenkomen met de samplingfrequentie en bitdiepte die in uw software zijn geselecteerd.

Probleemoplossing

Systeemvereisten

Systeemvereisten en compatibiliteit: Mac

• Minimaal 2 GB RAM
• Minimaal 500 MB harde schijfruimte
• MacOS 10.13 tot 10.1
• bit

Systeemvereisten en compatibiliteit: Windows

• Minimaal 2 GB RAM
• Minimaal 500 MB harde schijfruimte
• Windows 10
• 64 bit

Systeemvereisten en compatibiliteit: iOS

• iOS: iOS 14 en hoger
• iPhone: iPhone 6s en hoger
• iPod Touch: 7e generatie
• iPad: iPad 5e generatie en hoger
• iPad Mini: iPad Mini 4e generatie en hoger

Systeemvereisten en compatibiliteit: Android

Werkt met elk Android-apparaat dat het volgende heeft:

• Android Pie 9.0 en hoger
• USB-hoststroomvereiste van ≥100 mA
• USB Audio Class 1.1-ondersteuning en hoger

Android is een handelsmerk van Google Inc.

Opmerking: Zie https://www.shure.com/MOTIVcompatibility voor informatie over ondersteunende Android-apparaten.

Specificaties

MFi-gecertificeerd
Ja

DSP-standen (presets)
Spraak/Instrument/Vlak

Type cartridge
Electretcondensator (16 mm)

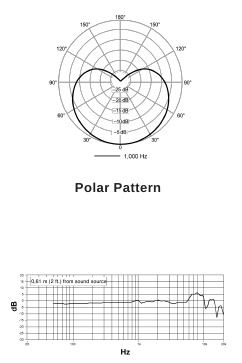

Polair patroon
Unidirectioneel (cardioïde)

Bitdiepte
16-bits/24-bits

Samplingfrequentie
44,1/48 kHz

Frequentiebereik
20 Hz tot 20.000 Hz

Instelbaar versterkingsbereik
0 tot +36 dB

Gevoeligheid
40 dBFS/Pa bij 1 kHz[1] [2}

Maximale SPL
130 dB SPL [2]

Hoofdtelefoonuitgang
3,5 mm (1/8')

Stroomvereisten
Voeding via USB- of Lightning-connector

Dempingsschakelaar dempen
Ja

Montagestandaard
Meegeleverd

Standaardadapter
1/4 inch 20 draad (standaard statiefmontage)

Behuizing
PC/ABS

Netto gewicht

Afmetingen
66 x 67 x 65 mm H x B x D

Afmetingen met standaard
89 x 142 x 97 mm H x B x D

Kabel
/1 m Lightning-kabel (alleen LTG-modellen)
[1] 1 Pa=94 dB SPL
[2]Bij minimale versterking, vlakke stand

Accessoires

Meegeleverde accessoires
