Shure MV7X handleiding

Overzicht

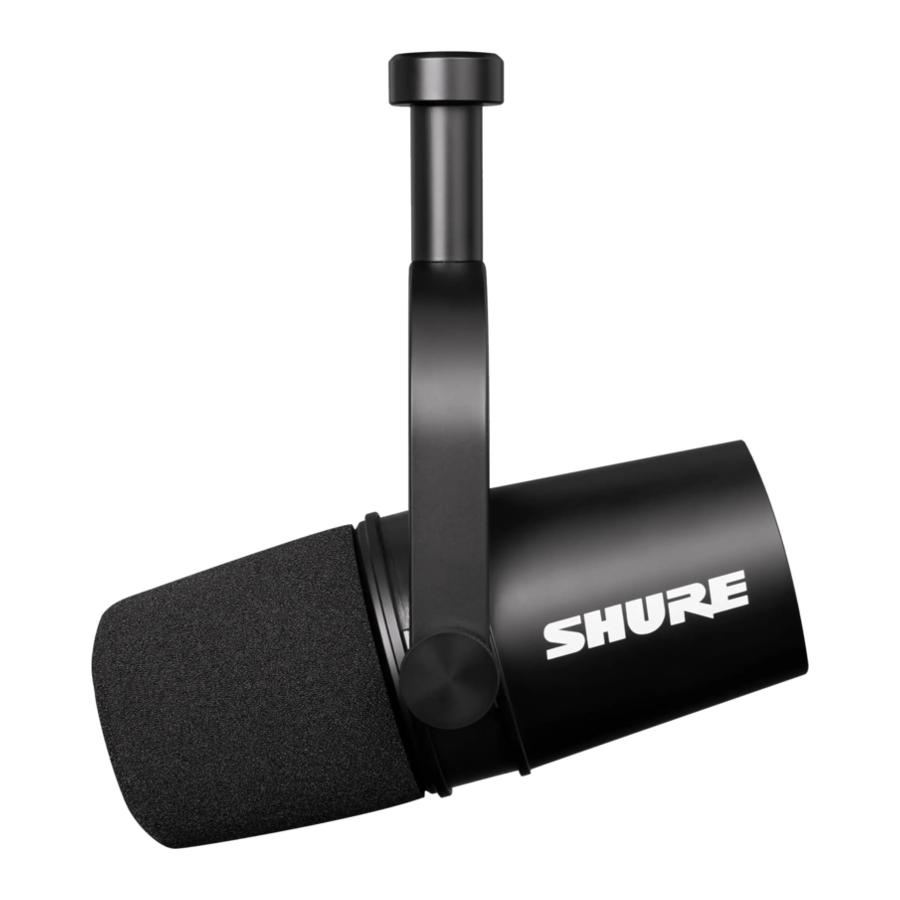

De Shure MV7X is een professionele dynamische XLR-microfoon, ideaal voor close-mic-toepassingen die vocale verstaanbaarheid met een evenwichtige toon vereisen. Voice Isolation Technology zorgt ervoor dat de microfoon lasergericht is op uw stem en geen ongewenste achtergrondgeluiden oppikt, zodat u perfecte opnamen krijgt in onvolmaakte ruimtes. Het aantrekkelijke en duurzame volledig metalen ontwerp is voorzien van een verstelbare beugel die op verschillende microfoonstandaards kan worden gemonteerd voor flexibele plaatsingsopties.

Functies

• XLR-uitgang maakt digitale of analoge opname mogelijk
• Zeer directioneel dynamisch element en Voice Isolation Technology
• Geoptimaliseerde frequentierespons voor rijke en natuurlijke vocale reproductie
• Robuuste, volledig metalen constructie voor uitstekende betrouwbaarheid
• Verstelbare geïntegreerde beugel voor eenvoudige positionering op standaard 5/8"-27 statieven of hengels met schroefdraad

Specificaties

(onder voorbehoud)

Beschikbare SKU's

Accessoires en vervangingsonderdelen

Algemene beschrijving

De Shure MV7X is een professionele dynamische microfoon, ideaal voor close-mic-toepassingen die vocale verstaanbaarheid met een evenwichtige toon vereisen. Het aantrekkelijke en duurzame volledig metalen ontwerp is voorzien van een verstelbare beugel die op verschillende microfoonstandaards kan worden gemonteerd voor flexibele plaatsingsopties.

Functies

Voice Isolation Technology
Zeer directioneel cardioïde patroon isoleert uw stem en verwijdert ongewenste achtergrondgeluiden

Duurzaam, veelzijdig ontwerp
Robuuste, volledig metalen constructie en uitstekende patroonbescherming voor uitstekende betrouwbaarheid

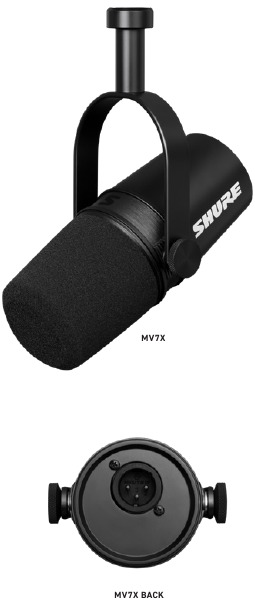

De MV7X-microfoon

De MV7X beschikt over een dynamische capsule met een cardioïde patroon, die Voice Isolation Technology gebruikt om geluid direct voor de microfoon op te pikken.

MV7X-uitgang

• Passieve XLR-uitgang: aansluiten op XLR-mixers en interfaces.

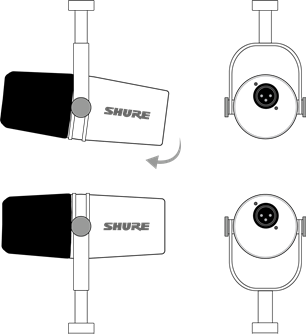

Montage-instructies

De MV7X-microfoon is uitgerust met een 5/8"-27 schroefdraad, de schroefdraadmaat die het meest voorkomt op microfoonstandaards. Deze houder kan worden gebruikt met een microfoonstandaard of aan een hengel worden gehangen.

Om de microfoon gemakkelijk om te draaien, draait u de schroeven los en draait u 180 graden.

Opmerking: wees heel voorzichtig dat u de schroeven niet helemaal losdraait.

Windscherm

Het windscherm biedt maximale bescherming tegen plosieven en zorgt voor een warmer, intiemer geluid voor spraaktoepassingen, zoals podcasting en gaming.

Specificaties

Type transducer: dynamisch (bewegende spoel)

Polair patroon: unidirectioneel (cardioïde)

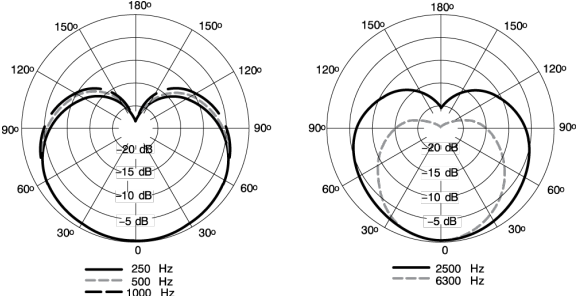

Typisch polair patroon

Uitgangsimpedantie: 252 Ω

Frequentiebereik: 50 Hz tot 16.000 Hz

Typische frequentierespons

Gevoeligheid:
(@ 1 kHz, open circuitspanning)
-55 dBV/Pa ^[1] (1,78 mV)
^--
[1] 1 Pa=94 dB SPL

Polariteit
Positieve druk op het diafragma produceert positieve spanning op pin 2 ten opzichte van pin 3

Behuizing
Volledig metalen constructie

Montagetype
5/8-27 schroefdraad

Netto gewicht: 0,55 kg (1,21 lbs)

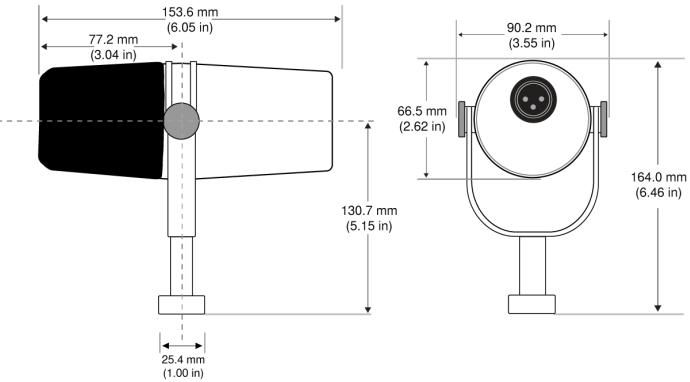

Totale afmetingen

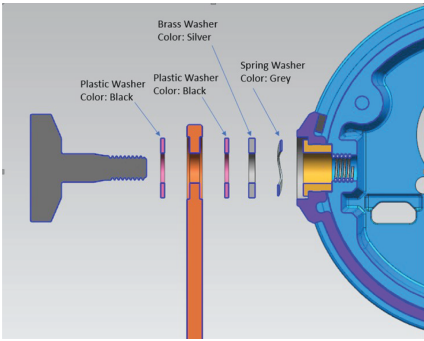

MV7X-jukmontage

Met het MV7X-juk kan een podcaster flexibel zijn met de plaatsing van de microfoon. Draai de jukknoppen los en u kunt de microfoon in verschillende hoeken verstellen. Als de microfoon losraakt van het juk, zijn dit de stappen om hem in de juiste volgorde in elkaar te zetten om ervoor te zorgen dat uw microfoon veilig is. Elke kant gebruikt één dunne grijze veerring, één glimmende zilveren messing ring, twee zwarte plastic ringen en het juk en de jukknoop met schroefdraad.

1. Begin met de platte kant van de knop met schroefdraad naar beneden op uw tafelblad.

2. Stapel de ringen op de knop met schroefdraad.
   • Plaats een zwarte plastic ring op de knop.
   • Plaats vervolgens één kant van het juk erop.
   • Plaats vervolgens de tweede zwarte plastic ring erop.
   • Plaats de platte zilveren ring en vervolgens de dunne veerring op de knop met schroefdraad.
3. Gebruik uw vinger om de schroefmontage op zijn plaats te houden, schuif de MV7X op de schroef met schroefdraad en draai aan de knop om de ringen op hun plaats te houden.
   Opmerking: zorg ervoor dat u deze kant erop houdt, maar los, zodat u voldoende ruimte hebt om het juk gemakkelijk te bewegen en de ringen aan de andere kant te monteren.
4. Plaats de ringen in omgekeerde volgorde in de zijkant van de MV7X op de tegenoverliggende jukarm.
   Dunne veerring > Platte zilveren ring > Zwarte plastic ring > Jukarm
5. De jukarm moet direct op de stapel ringen worden geplaatst. Om er zeker van te zijn dat de ringen zijn uitgelijnd, steekt u een pen door het juk en de ringen om er zeker van te zijn dat alles goed is gecentreerd. Laat de pen op zijn plaats.
6. Plaats de tweede zwarte plastic ring op de resterende knop met schroefdraad.
7. Verwijder de pen. Steek de knop met schroefdraad en de zwarte plastic ring in de gestapelde ringen en draai beide zijden vast om ervoor te zorgen dat uw microfoon stabiel is.


Accessoires

Meegeleverde accessoires

Vervangingsonderdelen
