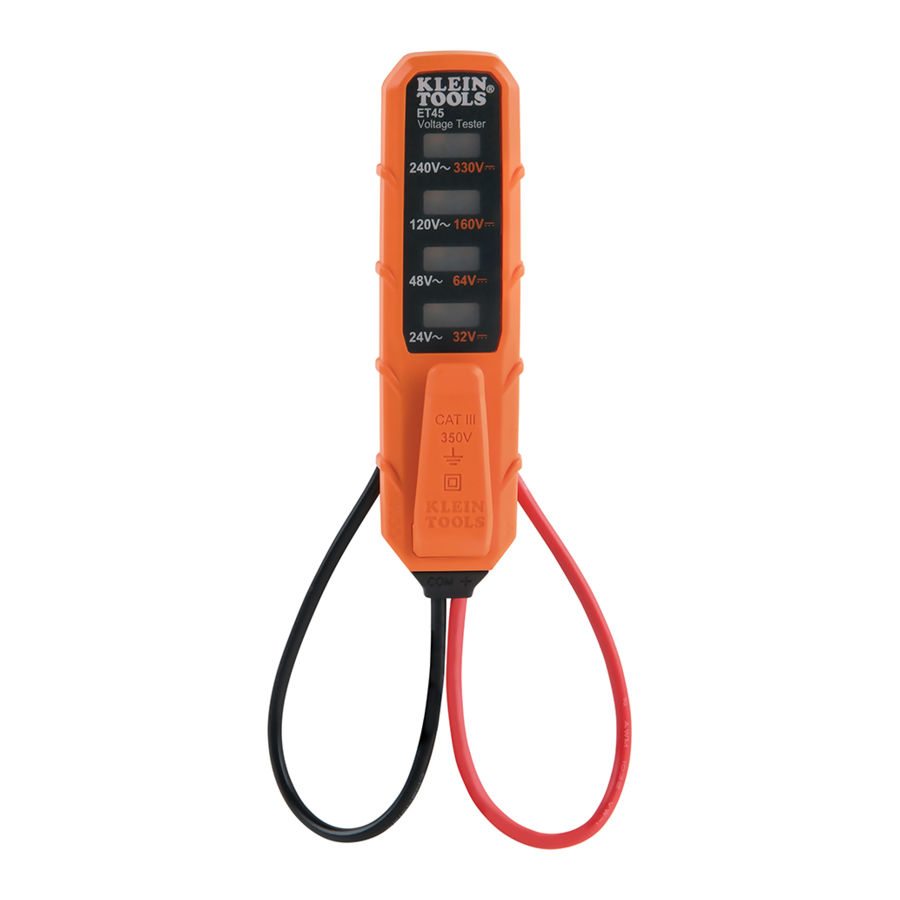

Klein Tools ET45 - AC/DC VOLTAGE TESTER Handleiding
BEDIENINGSINSTRUCTIES

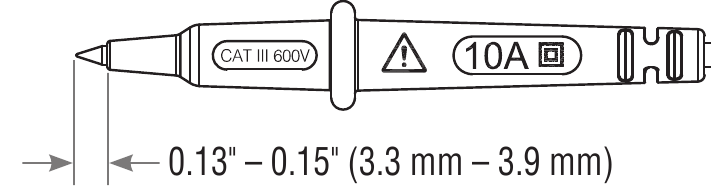

TESTEN OP MEETLOCATIES CAT III / CAT IV
Zorg ervoor dat de afscherming van de testdraad stevig op zijn plaats wordt gedrukt. Het niet gebruiken van de CATIII / CATIV-afscherming verhoogt het risico op vlambogen.
TESTEN OP MEETLOCATIES CAT II
CAT III / CAT IV-afschermingen kunnen worden verwijderd voor CAT II-locaties. Hierdoor kan worden getest op verzonken geleiders, zoals standaard stopcontacten. Zorg ervoor dat u de afschermingen niet kwijtraakt.
BEDIENINGSINSTRUCTIES
Breng testkabels 1 aan op het te testen systeem om AC- of DC-spanning te meten; de spanningsniveau-indicatoren 3 lichten op en geven de grootte van de aanwezige spanning aan.
OPMERKING: Testkabels die in de kabelhouders 2 aan de achterkant van het apparaat zitten, zijn correct geplaatst om fraudebestendige stopcontacten in Amerikaanse stijl te testen.
Probeer GEEN spanningen hoger dan 240V AC of 330V DC te meten. Spanningen hoger dan 240V AC of 330V DC zullen de 240V AC / 330V DC-indicator laten oplichten. Er worden geen andere waarschuwingen gegeven voor spanningen boven 240V AC of 330V DC.
ALGEMENE SPECIFICATIES
- Werkhoogte: Tot 6562 ft. (2000 m)
- Relatieve luchtvochtigheid: <85% niet-condenserend
- Bedrijfstemperatuur: 5° tot 113°F (-15° tot 45°C)
- Opslagtemperatuur: -4° tot 140°F (-20° tot 60°C)
- Afmetingen: 4.45" × 1.19" × 1.05" (113 × 30 × 27 mm)
- Gewicht: 1.8 oz. (52 g)
- Kalibratie: Nauwkeurig gedurende één jaar
- Normen: EN61326-1:2013, EN61326-2:2013, EN61010-1:2010, EN61010-2-030:2010, EN61010-031:2015
![]()
Voldoet aan UL STD. 61010-1, 61010-2-030 en 61010-031.
Gecertificeerd volgens CSA STD. C22.2 NO. 61010-1, 61010-2-030
5001748 en 61010-031. - Vervuilingsgraad: 2
- Valbeveiliging: 9.8 ft. (3 m)
- Ingress Protection: IP44
- Veiligheidscategorie: CAT III 350V, Klasse 2, dubbele isolatie
CAT III: Meetcategorie III is van toepassing op test- en meetcircuits die zijn aangesloten op het distributiegedeelte van de laagspanningsNET-installatie van het gebouw. - Elektromagnetische omgeving: Deze apparatuur voldoet aan de eisen voor gebruik in basis- en gecontroleerde elektromagnetische omgevingen, zoals woningen, bedrijfspanden en lichtindustriële locaties.
Specificaties kunnen worden gewijzigd.
ELEKTRISCHE SPECIFICATIES
- Spanningsniveau-indicatoren:
- AC: 24V, 48V, 120V, 240V
- DC: 32V, 64V, 160V, 330V
- AC-frequentie: 50Hz / 60Hz
- Maximaal meetbare spanning: 240V AC / 330V DC (weergegeven door indicatielampjes)
- Loopstroom: <4.5mA bij 240V AC / 330V DC
- Nauwkeurigheid: Spanningsniveau-indicatoren lichten meestal op bij >90% van het aangegeven bereik (behalve voor 24V AC / 32V DC, >95% van het bereik) Specificaties kunnen worden gewijzigd.
Volg deze instructies op om een veilige werking en service van de tester te garanderen. Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.
- Controleer vóór elk gebruik de werking van de tester door een bekende spanning te meten.
- Gebruik de tester nooit op een circuit met spanningen die de op categorie gebaseerde classificatie van deze tester overschrijden.
- Gebruik de tester niet tijdens onweer of bij nat weer.
- Gebruik de tester of testkabels niet als ze beschadigd lijken te zijn.
- Houd uw vingers achter de vingerbeschermers en uit de buurt van de metalen sondecontacten tijdens het uitvoeren van metingen.
- Wees voorzichtig bij het werken met spanningen boven 25V AC RMS of 60V DC. Dergelijke spanningen vormen een schokgevaar.
- Houd u altijd aan de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke beschermingsmiddelen om letsel door schokken en vlambogen te voorkomen waar gevaarlijke stroomvoerende geleiders blootliggen.
- De tester is IP44 stof- en waterbestendig. Droog de tester na contact met water grondig af vóór het volgende gebruik.
- Probeer NIET deze tester te repareren. Het bevat geen onderhoudbare onderdelen.
- Stel de tester NIET bloot aan extreme temperaturen of een hoge luchtvochtigheid.
REINIGING
Afnemen met een schone, droge pluisvrije doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.
OPSLAG
Niet blootstellen aan hoge temperaturen of vochtigheid. Na een periode van opslag in extreme omstandigheden die de limieten in de sectie Algemene specificaties overschrijden, moet u de tester laten terugkeren naar de normale bedrijfsomstandigheden voordat u hem gebruikt.
KLANTENSERVICE
KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069
1-877-553-4676 customerservice@kleintools.com www.kleintools.com
