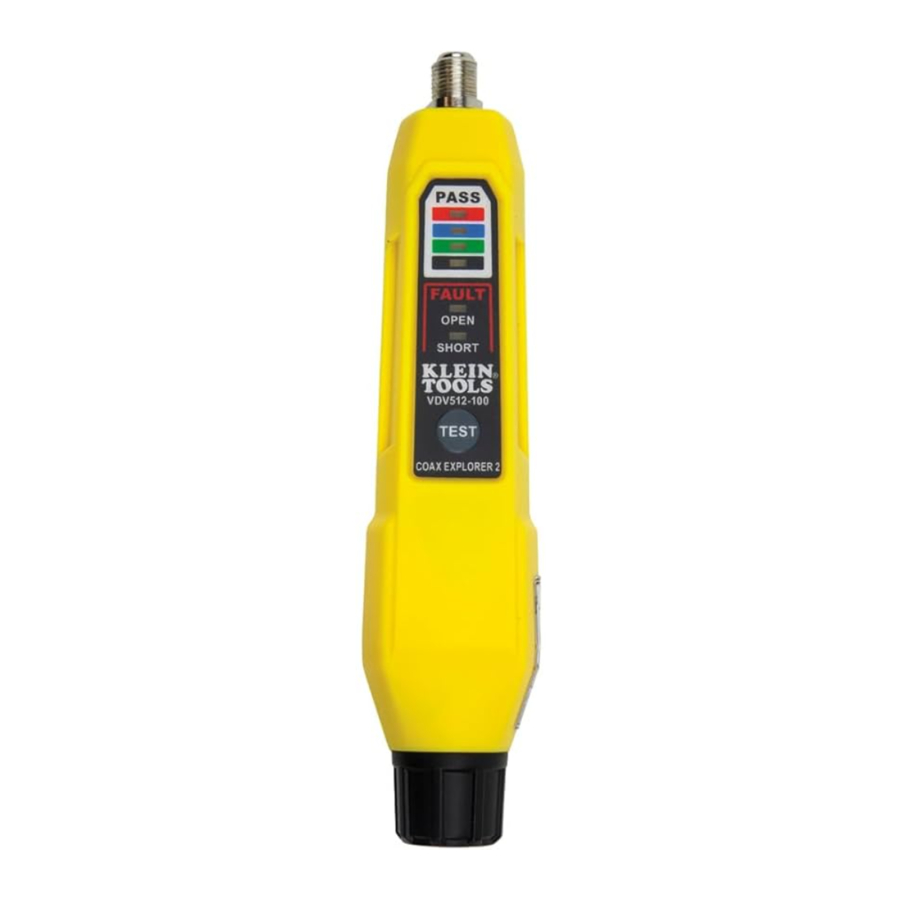

Klein Tools Coax Explorer 2 Handleiding

Inhoud

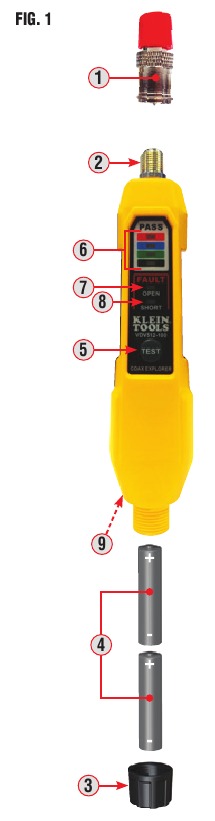

OVERZICHT

  1. Test Remote #1 (Rood)
  2. F-connector
  3. Batterijklep
  4. 2x AAA-batterijen (meegeleverd)
  5. TEST-knop
  6. PASS-leds
  7. OPEN Storings-led
  8. SHORT Storings-led
  9. Zakclip (achterkant)

OPMERKING: De tester bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd.

ALGEMENE SPECIFICATIES

De Klein Tools Coax Explorer® 2 controleert de juiste continuïteit van coaxkabels met F-connector en brengt hun locatie in kaart. Met de kleurgecodeerde push-on afstandsbedieningen kunnen maximaal vier kabels worden getest en in kaart gebracht, waarbij de kabelstatus wordt weergegeven via LED-indicatoren (PASS (GESLAAGD), OPEN (OPEN) of SHORT (KORT)) die ook de kabel-/afstandsbedieningslocatie identificeren. Afstandsbediening #1 (rood) is inbegrepen, extra afstandsbedieningen zijn apart verkrijgbaar.

  • Omgeving: Binnen
  • Werkhoogte: Maximaal 3000 m (10000 ft)
  • Bedrijfstemperatuur: 32° tot 122°F (0° tot 50°C)
  • Opslagtemperatuur: -4° tot 140°F (-20° tot 60°C)
  • Relatieve vochtigheid: 10% tot 90% niet-condenserend
  • Afmetingen (inclusief afstandsbedieningshouder): 5,7" x 2,3" x 1,1" (145 x 32 x 29 mm)
  • Gewicht (inclusief batterijen): 4,8 oz. (136 g) Specificaties kunnen worden gewijzigd.

KABELS TESTEN/IN KAART BRENGEN

OPMERKING: Niet te gebruiken op stroomvoerende circuits of stopcontacten.

  1. Sluit de testafstandsbediening aan op het ene uiteinde van de kabel of het stopcontact dat moet worden getest. Gebruik indien nodig een F-adapter (niet inbegrepen) om de testafstandsbediening op de kabel aan te sluiten.
  2. Sluit het tegenoverliggende uiteinde van de te testen kabel of het te testen stopcontact aan op de F-connector op de Coax Explorer® 2.
  3. Houd de TEST-knop ingedrukt. Als de kabel correct is aangesloten, gaat de bovenste (rode) PASS-led branden. Als er een probleem is met de kabel, gaat een van de FAULT-leds (OPEN of SHORT ) branden.

EEN NIET-GEÏNSTALLEERDE KABEL TESTEN

  1. Sluit met behulp van een F-adapter (niet meegeleverd) een testafstandsbediening aan op het ene uiteinde van de te testen kabel.
  2. Sluit het tegenoverliggende uiteinde van de te testen kabel aan op de F-connector op de Coax Explorer® 2.
  3. Houd de TEST-knop ingedrukt. Als de kabel correct is aangesloten, gaat de bijbehorende PASS-led branden. Als er een probleem is met de kabel, gaat een van de FAULT-leds (OPEN of SHORT ) branden.

BATTERIJ VERVANGEN

(AFB. 1)
Wanneer de TEST-knop wordt ingedrukt en er geen leds branden, moeten de batterijen worden vervangen.

  1. Schroef de batterijklep los.
  2. Verwijder en recycle de twee gebruikte AAA-batterijen .
  3. Plaats twee nieuwe AAA-batterijen, met de positieve (+) kant naar de tester gericht, zoals afgebeeld.
  4. Schroef de batterijklep goed terug op zijn plaats.

OPSLAG

Verwijder de batterijen als de tester gedurende langere tijd niet wordt gebruikt. Stel niet bloot aan hoge temperaturen of vochtigheid. Na een periode van opslag in extreme omstandigheden die de limieten in het gedeelte ALGEMENE SPECIFICATIES overschrijden, moet u de tester laten terugkeren naar normale bedrijfsomstandigheden voordat u deze gebruikt.

KLANTENSERVICE

KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069
1-877-775-5346 customerservice@kleintools.com
www.kleintools.com
