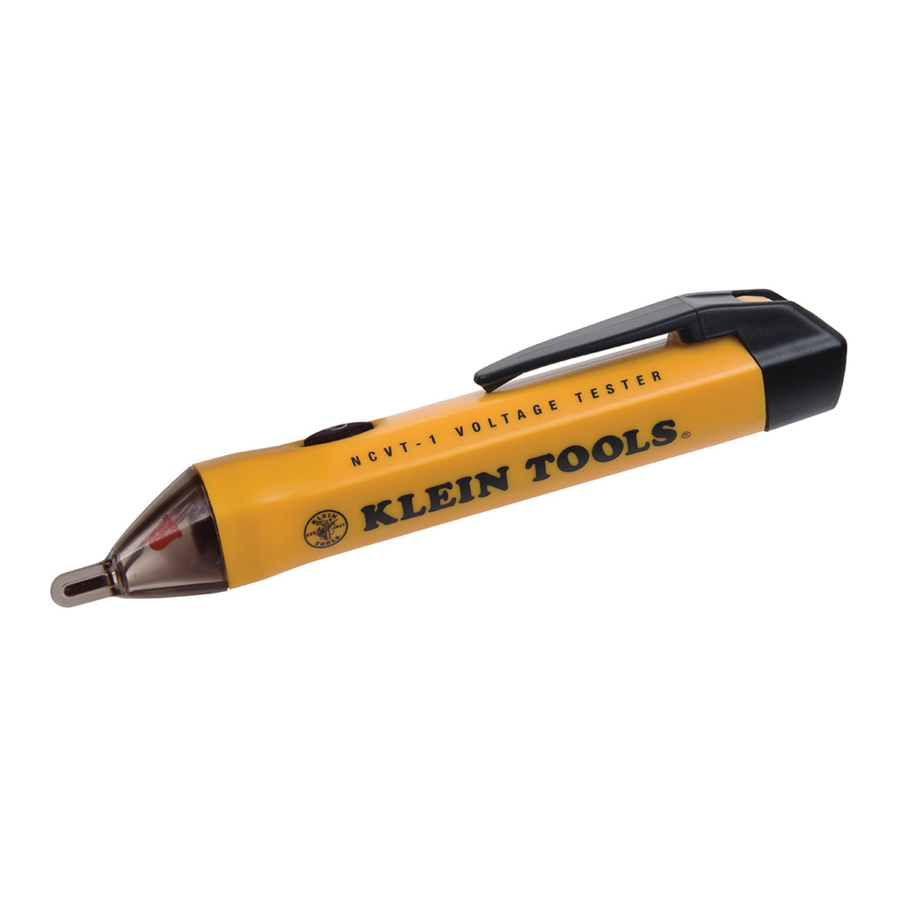

Klein Tools NCVT-1 Handleiding

SYMBOLEN OP DE TESTER

Waarschuwing. Risico op elektrische schokken.

Gevaar voor gevaar. Belangrijke informatie. Het is belangrijk dat gebruikers van deze tester alle waarschuwingen, voorzorgsmaatregelen, veiligheidsinformatie en instructies in deze handleiding lezen, begrijpen en opvolgen voordat ze deze tester bedienen of onderhouden. Het niet opvolgen van de instructies kan leiden tot de dood of ernstig letsel.

Dubbel geïsoleerd.

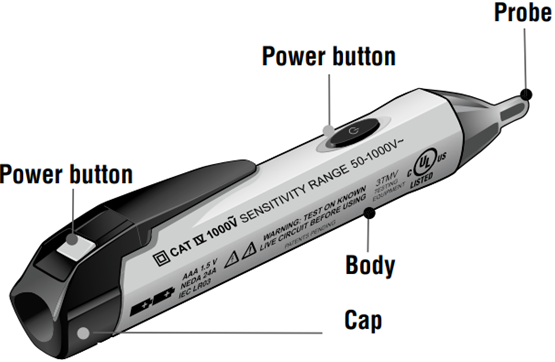

APPARAATOVERZICHT

Afb. 1

GEBRUIKSAANWIJZING

Apparaat inschakelen

Houd de aan/uit-knop ½ seconde ingedrukt en laat deze vervolgens los. Luister naar een enkele pieptoon en kijk of er een continu groen LED-lampje brandt in de punt van de tester. De tester is nu geactiveerd en operationeel. Test op een bekend actief circuit om de functionaliteit van de tester te verifiëren. Zie Stille modus voor extra inschakelopties.

Apparaat uitschakelen

Houd de aan/uit-knop ½ seconde ingedrukt. Luister naar een dubbele pieptoon en kijk of het groene LED-lampje "inschakelen" uitgaat. De tester is nu gedeactiveerd en niet operationeel. Het groene LED-lampje "inschakelen" bevestigt visueel de voldoende batterijcapaciteit, de systeemintegriteit en de werkings-/actieve modus. Test altijd op een bekend actief circuit om de functionaliteit van de tester te verifiëren voor en na elk gebruik.

Systeemzelftest

Het groene LED-lampje "inschakelen" bevestigt visueel de voldoende batterijcapaciteit, de systeemintegriteit en de werkings-/actieve modus. Test altijd op een bekend actief circuit om de functionaliteit van de tester te verifiëren voor en na elk gebruik.

Controleren op de aanwezigheid van wisselspanning

Test voor en na elk gebruik op een bekend actief circuit om de functionaliteit van de tester te verifiëren. Plaats de punt van de tester in de buurt van een wisselspanning. Als de tester spanning detecteert, verandert het "inschakelen"-LED-lampje in de punt van de tester van kleur van groen naar rood en wordt er een continu piepend geluid gegenereerd.

Indicatie batterij bijna leeg

Scenario 1 – De tester inschakelen: het "inschakelen"-LED-lampje in de punt van de tester verandert van continu groen naar knipperend groen en er wordt een reeks pieptonen gegenereerd. De tester schakelt vervolgens uit. Het apparaat is nu gedeactiveerd en niet operationeel; de batterijen moeten worden vervangen. Raadpleeg voor het vervangen van de batterijen van de tester het gedeelte Onderhoud met de titel "Batterij vervangen."

Scenario 2 – De tester bedienen: als de LED-lampjes dimmen en de toon vervaagt, zijn mogelijk nieuwe batterijen nodig voor de tester. Raadpleeg voor het vervangen van de batterijen van de tester het gedeelte Onderhoud met de titel "Batterij vervangen."

Automatisch uitschakelen

Na 4 minuten niet-gebruik schakelt de tester automatisch uit om de batterij te sparen. Luister naar een dubbele pieptoon en kijk of het groene LED-lampje "inschakelen" uitgaat. De tester is nu gedeactiveerd en niet operationeel.

Stille modus

De tester kan worden bediend met alleen visuele indicatie van spanning. Houd, terwijl de tester is uitgeschakeld, de aan/uit-knop 2 seconden ingedrukt.

ONDERHOUD

Batterij vervangen

• Richt het gereedschap/de tester zo dat de broekklem naar u toe is gericht.

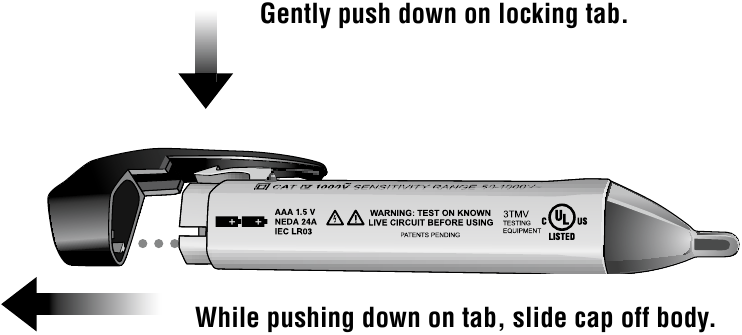

• Druk voorzichtig op het lipje, Afb. 2, totdat u de einddop van het hoofdgedeelte van de tester kunt schuiven.

  Afb. 2
• Verwijder de batterijen voorzichtig om schade of letsel aan de interne componenten te voorkomen.
• Vervang ze door twee AAA 1,5 volt- of IEC LR03- of NEDA 24A-batterijen.

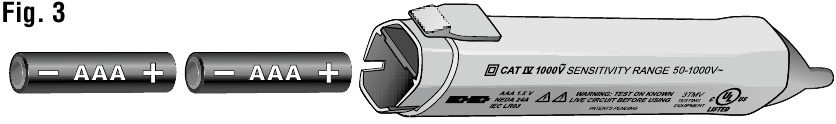

• Plaats de batterijen in de tester met de positieve polen naar de punt gericht, Afb. 3.

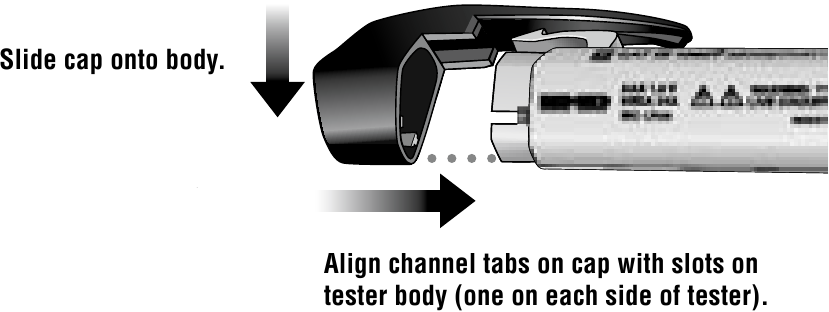

• Lijn de einddop zorgvuldig uit en schuif deze op de behuizing van de tester, Afb. 4. Duw de dop totdat deze volledig is geplaatst (aangegeven door een klikkend geluid), Afb. 4.

  Afb. 4
  • Lijn de vergrendellip uit met de dop.
  • Houd de broekklem op de dop dicht bij de behuizing van de tester terwijl u de dop op de tester schuift.
• Opmerking: Houd de broekklem op de dop dicht bij de behuizing van de tester terwijl u de dop op de tester schuift.
• Test op een bekend actief circuit om de functionaliteit van de tester te verifiëren.

Tester reinigen

• De tester bevat gevoelige elektronische componenten; dompel hem niet onder in vloeistof.
• Gebruik geen alcohol, ammoniak of reinigingsmiddelen die oplosmiddelen bevatten om de tester te reinigen.
• Veeg de tester voorzichtig af met Klein Kleaners^® (CAT. # 51425), een vochtige doek of een doek met een milde reinigingsoplossing.
• Zorg ervoor dat de tester volledig droog is voordat u hem gebruikt.

SPECIFICATIES

SPANNINGSBEREIK: 50-1000 volt AC

TESTERTYYPE: spanningsdetector zonder contact

UL-CERTIFICERING E321008 3TMV

FREQUENTIEBEREIK: 50-500 Hz

NORMEN:
UL 61010-1 2e editie
CAN/CSA C22.2 nr. 61010-1-04
EN 61010-1 2e editie
IEC 61010-1:2001 2e editie
ISA-82.02.01 (IEC 61010-1 MOD)

CAT IV-CLASSIFICATIE

DUBBEL GEÏSOLEERD

AAN/UIT-INDICATOR EN VERLICHTING:
Visueel: Groene LED met hoge intensiteit

UITSCHAKELEN & AUTOMATISCH UITSCHAKELEN:
Visueel: LED-lampje aan/uit gaat UIT
Hoorbaar: Dubbele pieptoon

INDICATOREN BATTERIJ BIJNA LEEG:
Visueel: Groene LED knippert
Hoorbaar: reeks pieptonen

SPANNINGSDETECTIE-INDICATOREN:
Visueel: Rode LED met hoge intensiteit
Hoorbaar: Continue pieptoon

WERKOMSTANDIGHEDEN:
Temperatuur: 32° tot 104°F (0° tot 40°C)
Relatieve vochtigheid: <80%
Hoogte: maximaal 6.562 voet (2.000 meter)
Omgeving: gebruik binnenshuis

OPSLAGOMSTANDIGHEDEN:
Temperatuur: 32° tot 104°F (0° tot 40°C)
Relatieve vochtigheid: <80%
Hoogte: maximaal 6.562 voet (2.000 meter)
Omgeving: binnen

VERVUILINGSGRAAD: 2

BATTERIJEN:
Twee AAA 1,5 volt of
IEC LR03 of NEDA 24A

PATENTEN: US D583.266 S

WAARSCHUWINGEN

• Het is belangrijk dat gebruikers van deze tester alle waarschuwingen, voorzorgsmaatregelen, veiligheidsinformatie en instructies in deze handleiding lezen, begrijpen en opvolgen voordat ze deze tester bedienen of onderhouden. Het niet opvolgen van de instructies kan leiden tot de dood of ernstig letsel.
• Risico op elektrische schokken en brandwonden. Contact met stroomvoerende circuits kan leiden tot de dood of ernstig letsel.
• Wees voorzichtig bij spanningen boven 30 V AC, omdat er een risico op elektrische schokken kan bestaan.
• Een knipperende of continu rode gloed en een hoorbare pieptoon geven aan dat er spanning aanwezig is. Als er geen indicatie is, kan er nog steeds spanning aanwezig zijn.
• Verifieer voor en na elk gebruik de werking door een bekend werkend circuit te testen dat binnen de classificatie van dit apparaat valt.
• Ga er nooit van uit dat neutrale of aarddraden spanningsloos zijn.
• De tester DETECTEERT GEEN spanning als:
  • de draad is afgeschermd.
  • de bediener niet is geaard of anderszins is geïsoleerd van een effectieve aarding.
  • de spanning DC is.
• De tester DETECTEERT MOGELIJK GEEN spanning als:
  • de gebruiker de tester niet vasthoudt.
  • de gebruiker is geïsoleerd van de tester met een handschoen of andere materialen.
  • de draad gedeeltelijk is begraven of zich in een geaarde metalen buis bevindt.
  • de tester zich op een afstand van de spanningsbron bevindt.
  • het veld dat door de spanningsbron wordt gecreëerd, wordt geblokkeerd, gedempt of anderszins belemmerd.
  • de frequentie van de spanning geen perfecte sinusgolf is tussen 50 en 500 Hz.
  • de tester zich buiten de bedrijfsomstandigheden bevindt (vermeld in het gedeelte Specificaties).
• De werking kan worden beïnvloed door verschillen in het ontwerp van de aansluiting en de dikte en het type isolatie.
• In heldere lichtomstandigheden zijn de visuele LED-indicatoren minder goed zichtbaar.
• Niet gebruiken als de groene LED niet brandt.
• Niet gebruiken als de tester beschadigd lijkt of als de tester niet goed werkt. Vervang de tester in geval van twijfel.
• Pas niet meer dan de nominale spanning toe, zoals aangegeven op de tester (1000 volt AC).
• Detectie boven 50 V wordt gespecificeerd onder "normale" omstandigheden, zoals hieronder gespecificeerd.
  De tester kan detecteren bij een andere drempelwaarde onder verschillende omstandigheden, of helemaal niet detecteren, tenzij:
  • De punt van de tester bevindt zich binnen 0,25 inch van een AC-spanningsbron die ongehinderd uitstraalt.
  • De gebruiker houdt de behuizing van de tester vast met zijn of haar blote hand.
  • De gebruiker staat op of is verbonden met de aarde.
  • De luchtvochtigheid is nominaal (50% relatieve vochtigheid).
  • De tester wordt stil gehouden.
• Draag altijd een goedgekeurde oogbescherming.
• Voldoe aan de lokale en nationale veiligheidseisen.
• Als dit product wordt gebruikt op een manier die niet door de fabrikant is gespecificeerd, kan de bescherming die door het product wordt geboden, worden aangetast.

• Probeer deze tester niet te repareren. Het bevat geen onderhoudbare onderdelen.
• Stel het product niet bloot aan extreme temperaturen of hoge luchtvochtigheid.
