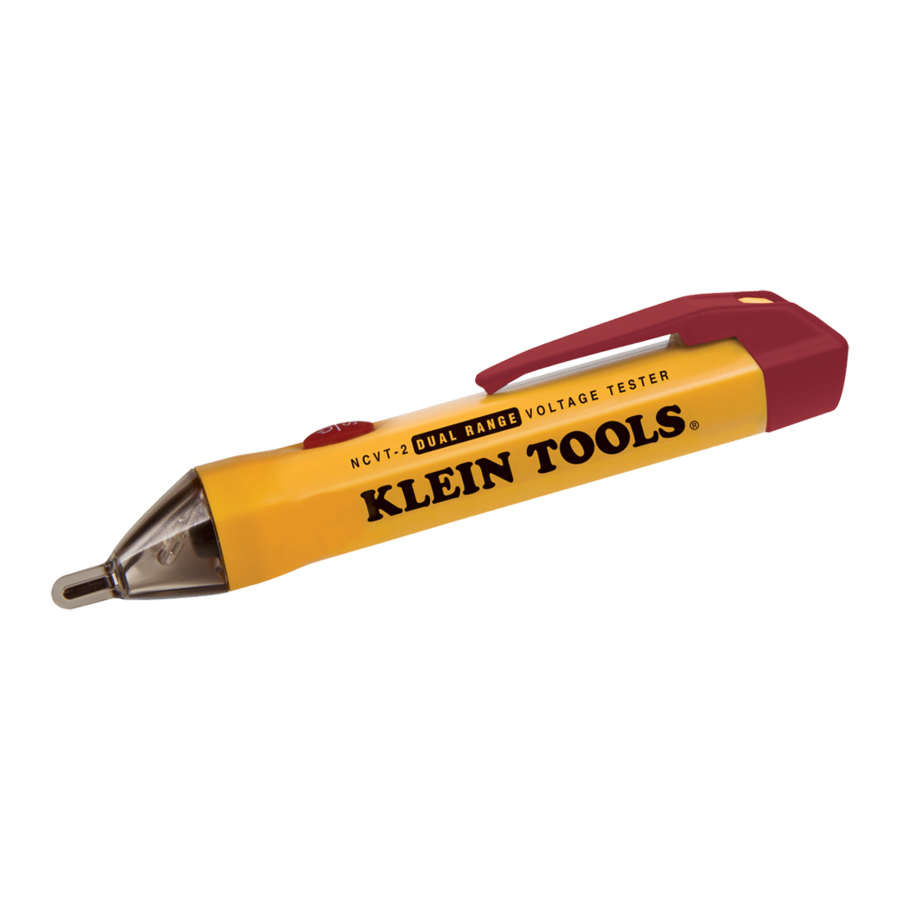

Klein Tools NCVT-2 Handleiding

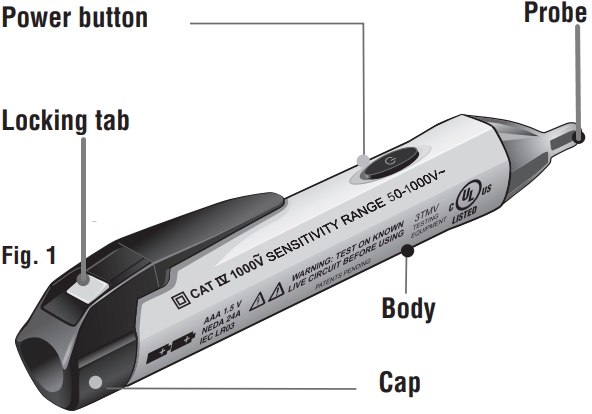

Apparaatoverzicht

Symbolen op de tester

Waarschuwing. Risico op elektrische schok.

Risico op gevaar. Belangrijke informatie: Het is belangrijk dat gebruikers van deze tester alle waarschuwingen, voorzorgsmaatregelen, veiligheidsinformatie en instructies in deze handleiding lezen, begrijpen en opvolgen voordat ze deze tester bedienen of onderhouden. Het niet opvolgen van de instructies kan leiden tot de dood of ernstig letsel.

Dubbel geïsoleerd.

Apparatuur is ontworpen om te beschermen tegen transiënten van het primaire voedingsniveau. IV (d.w.z. - elektriciteitsmeter of bovengrondse/ondergrondse nutsvoorziening).

GEBRUIKSAANWIJZING

Bedrijfsmodi

De NCVT-2 kan werken als een tester met dubbel bereik (NCVT-2 mode) of een tester met enkel bereik (NCVT-1 mode). In de NCVT-2 mode licht de tester een continu blauwe LED in de punt op om aan te geven dat de stroom is ingeschakeld en de modus met dubbel bereik is geselecteerd. In de NCVT-1 mode licht de tester een continu groene LED in de punt op om aan te geven dat de stroom is ingeschakeld en de modus met enkel bereik is geselecteerd.

Apparaat inschakelen

Houd de aan/uit-knop ½ seconde ingedrukt en laat deze vervolgens los. Luister naar een enkel piepgeluid en kijk of er een continu groene of blauwe LED oplicht in de punt van de tester. De tester is nu geactiveerd en operationeel. Test op een bekend stroomvoerend circuit om de functionaliteit van de tester te verifiëren. Zie Stille modus voor extra inschakelopties.

Apparaat uitschakelen

Houd de aan/uit-knop ½ seconde ingedrukt en laat deze vervolgens los. Luister naar een dubbel piepgeluid en kijk of de groene of blauwe LED uitgaat. De tester is nu gedeactiveerd en is niet operationeel.

Systeem zelftest

De blauwe of groene LED "aan" bevestigt visueel de batterijcapaciteit, de systeemintegriteit en de bedrijfs-/actieve modus. Test altijd op een bekend stroomvoerend circuit om de functionaliteit van de tester te verifiëren vóór gebruik.

Bedrijfsmodi wijzigen

Terwijl het apparaat is ingeschakeld, houdt u de aan/uit-knop 2 seconden ingedrukt. De aan/uit-LED schakelt van blauw naar groen of van groen naar blauw. De tester start in de modus waarin hij voor het laatst is uitgeschakeld.

Controleren op de aanwezigheid van wisselspanning

Test vóór gebruik op een bekend stroomvoerend circuit om de functionaliteit van de tester te verifiëren. Plaats de punt van de tester in de buurt van een wisselspanning en raadpleeg de onderstaande tabellen voor elke modus:

NCVT-2 mode

NCVT-1 mode

In de NCVT-2 mode is de tester gevoeliger en geeft hij een spanningsindicatie op een grotere afstand van een hoogspanningsbron dan in de NCVT-1 mode. Gebruik de NCVT-1 mode in situaties waarin u verwacht dat de spanningsbron groter is dan 48V AC.

Indicatie batterij bijna leeg

Scenario 1 – De tester inschakelen: De "aan"-LED in de punt van de tester verandert van een continu groen of blauw in een knipperend groen of blauw en er wordt een reeks pieptonen gegenereerd. De tester schakelt vervolgens uit. Het apparaat is nu gedeactiveerd en is niet operationeel, de batterijen moeten worden vervangen. Raadpleeg het gedeelte Onderhoud met de titel "Batterij vervangen" om de batterijen van de tester te vervangen.

Scenario 2 – De tester bedienen: Als de LED-lampjes dimmen en de toon vervaagt, heeft de tester mogelijk nieuwe batterijen nodig. Raadpleeg het gedeelte Onderhoud met de titel "Batterij vervangen" om de batterijen van de tester te vervangen.

Automatisch uitschakelen

Na 4 minuten niet-gebruik wordt de tester automatisch uitgeschakeld om de levensduur van de batterij te sparen. Luister naar een dubbel piepgeluid en kijk of de "aan"-LED uitgaat. De tester is nu gedeactiveerd en is niet operationeel.

Stille modus

De tester kan worden bediend met alleen visuele indicatie van spanning. Houd, terwijl de tester is uitgeschakeld, de aan/uit-knop 2 seconden ingedrukt en laat deze vervolgens los.

ONDERHOUD

Batterij vervangen

• Richt het gereedschap/de tester met de zakclip naar u toe.

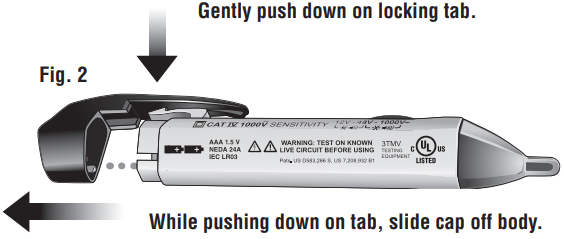

• Druk voorzichtig op het lipje, Afb. 2, totdat u de eindkap van het hoofdgedeelte van de tester kunt schuiven.

• Verwijder de batterijen voorzichtig om schade of letsel aan de interne componenten te voorkomen.
• Vervang door twee 1,5 V AAA- of LR03- of NEDA 24A-batterijen.

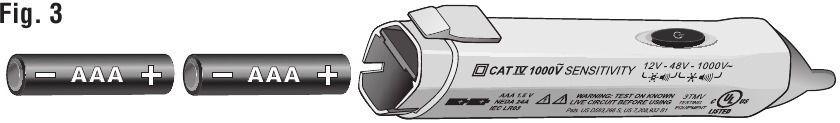

• Plaats de batterijen in de tester met de positieve polen naar de punt gericht, Afb. 3.

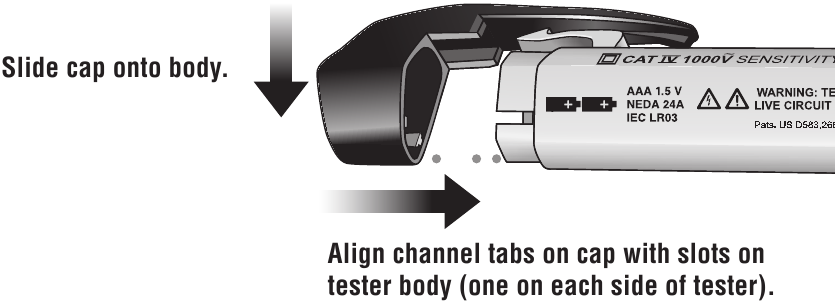

• Lijn de eindkap zorgvuldig uit en schuif deze op de behuizing van de tester, Afb. 4. Duw de kap totdat deze volledig vastzit (aangegeven door een klikgeluid), Afb. 4.
  • Lijn het vergrendellipje uit met de kap.
  • Houd de zakclip op de kap dicht bij de behuizing van de tester terwijl u de kap op de tester schuift. AAA

    Afb.4
• Opmerking: Houd de zakclip op de kap dicht bij de behuizing van de tester terwijl u de kap op de tester schuift.
• Test op een bekend stroomvoerend circuit om de functionaliteit van de tester te verifiëren.

De tester reinigen

• De tester bevat gevoelige elektronische componenten; dompel hem niet onder in vloeistof.
• Gebruik geen alcohol, ammoniak of reinigingsmiddelen die oplosmiddelen bevatten om de tester te reinigen.
• Veeg de tester voorzichtig af met Klein Kleaners^® (CAT. # 51425), een vochtige doek of een doek met een milde reinigingsoplossing.
• Zorg ervoor dat de tester volledig droog is vóór gebruik.

VERWIJDEREN:

• Gooi lege batterijen niet weg; recycle ze op de juiste manier.
• Gooi de tester niet weg, recycle hem op de juiste manier.
• Zie www.epa.gov of www.erecycle.org voor aanvullende informatie.

GARANTIE

www.kleintools.com/warranty

WAARSCHUWINGEN

• Het is belangrijk dat gebruikers van deze tester alle waarschuwingen, voorzorgsmaatregelen, veiligheidsinformatie en instructies in deze handleiding lezen, begrijpen en opvolgen voordat ze deze tester bedienen of onderhouden. Het niet opvolgen van de instructies kan leiden tot de dood of ernstig letsel.
• Risico op elektrische schok en brandwonden. Contact met stroomvoerende circuits kan leiden tot de dood of ernstig letsel.
• Wees voorzichtig met spanningen boven 30 V AC, aangezien er een schokgevaar kan bestaan.
• Een knipperende of continu rode gloed en een hoorbare pieptoon geven aan dat er spanning aanwezig is. Als er geen indicatie is, kan er nog steeds spanning aanwezig zijn.
• Ga er nooit van uit dat neutrale of aardingsdraden spanningsloos zijn. Nuldraden in meeraderige aftakcircuits kunnen bekrachtigd zijn wanneer ze zijn losgekoppeld en moeten opnieuw worden getest voordat ze worden gehanteerd.
• De tester DETECTEERT GEEN spanning als:
  • de draad is afgeschermd.
  • de bediener niet geaard is of anderszins geïsoleerd is van een effectieve aarding.
  • de spanning DC is.
• De tester DETECTEERT MOGELIJK GEEN spanning als:
  • de gebruiker de tester niet vasthoudt.
  • de gebruiker geïsoleerd is van de tester met een handschoen of andere materialen.
  • de draad gedeeltelijk is begraven of zich in een geaarde metalen buis bevindt.
  • de tester zich op een afstand van de spanningsbron bevindt.
  • het veld dat door de spanningsbron wordt gecreëerd, wordt geblokkeerd, gedempt of anderszins gestoord.
  • de frequentie van de spanning geen perfecte sinusgolf is tussen 50 en 500 Hz.
• de tester zich buiten de bedrijfsomstandigheden bevindt (vermeld in het gedeelte Specificaties).
• De werking kan worden beïnvloed door verschillen in het ontwerp van de contactdoos en de dikte en het type isolatie.
• In heldere lichtomstandigheden zijn de visuele LED-indicatoren minder goed zichtbaar.
• Niet gebruiken als de "aan"-LED niet brandt.
• Niet gebruiken als de tester beschadigd lijkt of als de tester niet goed werkt. Vervang de tester in geval van twijfel.
• Breng niet meer aan dan de nominale spanning die op de tester is aangegeven (1000 volt AC).
• Detectie boven 12 V is gespecificeerd onder "normale" omstandigheden zoals hieronder gespecificeerd. De tester kan bij verschillende omstandigheden op een andere drempel detecteren, of helemaal niet detecteren, tenzij:
  • De punt van de tester zich binnen 0,25" van een AC-spanningsbron bevindt die ongehinderd uitstraalt.
  • De gebruiker houdt de behuizing van de tester met zijn of haar blote hand vast.
  • De gebruiker staat op of is verbonden met de aarde.
  • De luchtvochtigheid nominaal is (50% relatieve vochtigheid).
  • De tester stil wordt gehouden.
• Draag altijd een goedgekeurde oogbescherming.
• Voldoe aan de lokale en nationale veiligheidseisen.
• Als dit product wordt gebruikt op een manier die niet door de fabrikant is gespecificeerd, kan de bescherming die door het product wordt geboden, worden aangetast.

• Probeer deze tester niet te repareren. Het bevat geen onderdelen die kunnen worden onderhouden.
• Stel het product niet bloot aan extreme temperaturen of een hoge luchtvochtigheid.

SPECIFICATIES

SPANNINGSBEREIK: 12-1000 volt AC

TESTERTYPE: Non-Contact spanningsdetector

UL-CERTIFICERING
E321008 3TMV

FREQUENTIEBEREIK: 50-500 Hz

NORMEN:
UL 61010-1 2^nd editie, CAN/CSA C22.2 No.
61010-1-04, EN 61010-1 2^nd editie, IEC
61010-1:2001 2^nd editie, ISA-82.02.01
(IEC61010-1 MOD)

CAT IV-WAARDERING: 1000 V

DUBBEL GEÏSOLEERD

AAN/UIT-INDICATOR EN -VERLICHTING:
Visueel: Groene/blauwe LED met hoge intensiteit

UITSCHAKELEN & AUTOMATISCH UITSCHAKELEN:
Visueel: Groene LED met hoge intensiteit knippert
Hoorbaar: Dubbel piepgeluid

INDICATOREN BATTERIJ BIJNA LEEG:
Visueel: Groene/blauwe LED knippert
Hoorbaar: Reeks pieptonen

SPANNINGSDETECTIE-INDICATOREN:
12 VOLT TOT 48 VOLT:
Visueel: Knipperende rode LED met hoge intensiteit
Hoorbaar: Laag, pulserend piepgeluid

48 VOLT TOT 1000 VOLT
Visueel: Continu rode LED met hoge intensiteit
Hoorbaar: Hoge, continue pieptoon

BEDRIJFSOMSTANDIGHEDEN:
Temperatuur: 32° tot 104°F (0° tot 40°C)
Relatieve vochtigheid: <80%
Hoogte: Maximaal 6.562 voet (2.000 meter) max.
Omgeving: Gebruik binnenshuis

OPSLAGOMSTANDIGHEDEN:
Temperatuur: 32° tot 104°F (0° tot 40°C)
Relatieve vochtigheid: <80%
Hoogte: Maximaal 6.562 voet (2.000 meter) max.
Omgeving: Binnen

VERVUILINGSGRAAD: 2

BATTERIJEN: Twee 1,5 volt AAA of IEC LR03 of NEDA 24A
