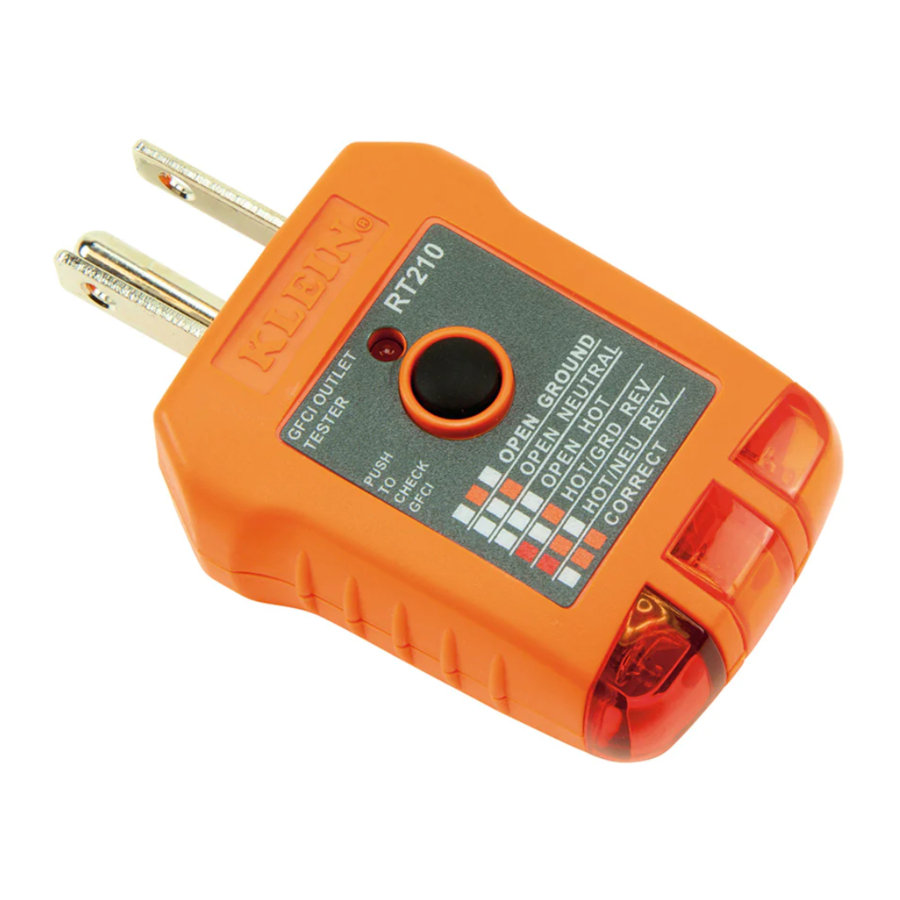

Klein Tools RT210 - GFCI Receptacle Tester Handleiding

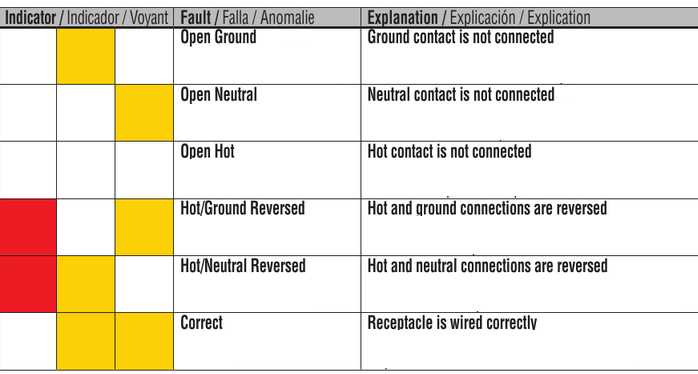

INDICATOREN
ALGEMENE SPECIFICATIES
Relatieve vochtigheid: < 85% niet-condenserend
Bedrijfstemperatuur: 32° tot 140°F (0° tot 40°C)
Opslagtemperatuur: 14° tot 122°F (-10°C tot 50°C)
Bedrijfshoogte: Tot 6562 ft. (2000 m)
Gewicht: 1.2 oz. (33 g)
Nominale spanning: 110 - 125V AC bij 50/60Hz in 3-draads stopcontact
Schommelingen in de netspanning: ±10%
Vervuilingsgraad: 2
Nominaal vermogen: 0.3W
Standarts: Voldoet aan UL Std 61010-1, 61010-2-030,1436
Gecertificeerd volgens CSA Std C22.2 #61010-1, 61010-2-030,160 5001748
Valbescherming: 6.6 ft. (2 m)
Veiligheidscategorie: CAT II 300V
Lees, begrijp en volg alle waarschuwingen en instructies voordat u de testers gebruikt. Het niet opvolgen van de instructies kan leiden tot de dood of ernstig letsel. Controleer vóór elk gebruik de werking van de tester door te testen op een bekend, actief en correct bedraad stopcontact. Niet gebruiken als de tester op enigerlei wijze beschadigd lijkt. De tester is uitsluitend bedoeld voor gebruik binnenshuis. Andere apparatuur of apparaten die op het te testen circuit zijn aangesloten, kunnen de tester storen; maak het circuit vrij voordat u gaat testen. Deze tester detecteert alleen veelvoorkomende bedradingsproblemen. Raadpleeg altijd een gekwalificeerde elektricien om bedradingsproblemen op te lossen.
TESTEN VAN DE BEDRADINGCONFIGURATIE
Aangegeven omstandigheden: bedrading correct, open aarde, omgekeerde polariteit, open heet, open neutraal en heet/aarde omgekeerd.
Niet aangegeven omstandigheden: kwaliteit van de aarde, meerdere hete draden, combinaties van defecten, omkering van geaarde en aardgeleiders.
Alle apparaten of apparatuur op het te testen circuit moeten worden losgekoppeld om de kans op foutieve metingen te verkleinen.
STANDAARD STOPCONTACTEN
- Controleer de werking van de tester door te testen op een bekend, actief en correct bedraad stopcontact.
- Steek de tester in het stopcontact.
- Vergelijk de brandende lampjes op de tester met de sleutelcode die op de tester is afgedrukt.
- Als de tester aangeeft dat het stopcontact niet correct is bedraad, raadpleeg dan een gekwalificeerde elektricien.
GFCI STOPCONTACTEN
- Raadpleeg de gebruikershandleiding van het GFCI-stopcontact voor informatie over hoe het specifieke stopcontact werkt voordat u deze tester gebruikt.
- Steek de tester in het te testen stopcontact om te controleren op een correcte bedrading (zie FIG. 1). De lampjes op de tester moeten gaan branden.
![]()
- Druk op de "TEST" (TEST) knop op het GFCI-stopcontact. Is de GFCI geactiveerd en zijn de lampjes op de tester uit? JA: Reset de GFCI door op de resetknop te drukken. Ga verder met stap 4. NEE: De GFCI werkt niet correct of het stopcontact is verkeerd bedraad. Raadpleeg een gekwalificeerde elektricien.
- Houd de testknop op de tester 7 seconden ingedrukt. Is de GFCI geactiveerd en zijn de lampjes op de tester uit? JA: Reset de GFCI door op de resetknop te drukken. De GFCI lijkt correct te werken. NEE: De GFCI werkt niet correct of het stopcontact is verkeerd bedraad. Raadpleeg een gekwalificeerde elektricien.
REINIGING
Afnemen met een schone, droge, pluisvrije doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.
VERWIJDEREN / RECYCLEN
Plaats de apparatuur en de bijbehorende accessoires niet bij het afval. Items moeten op de juiste manier worden verwijderd in overeenstemming met de lokale regelgeving. Zie www.epa.gov of www.erecycle.org voor meer informatie.
