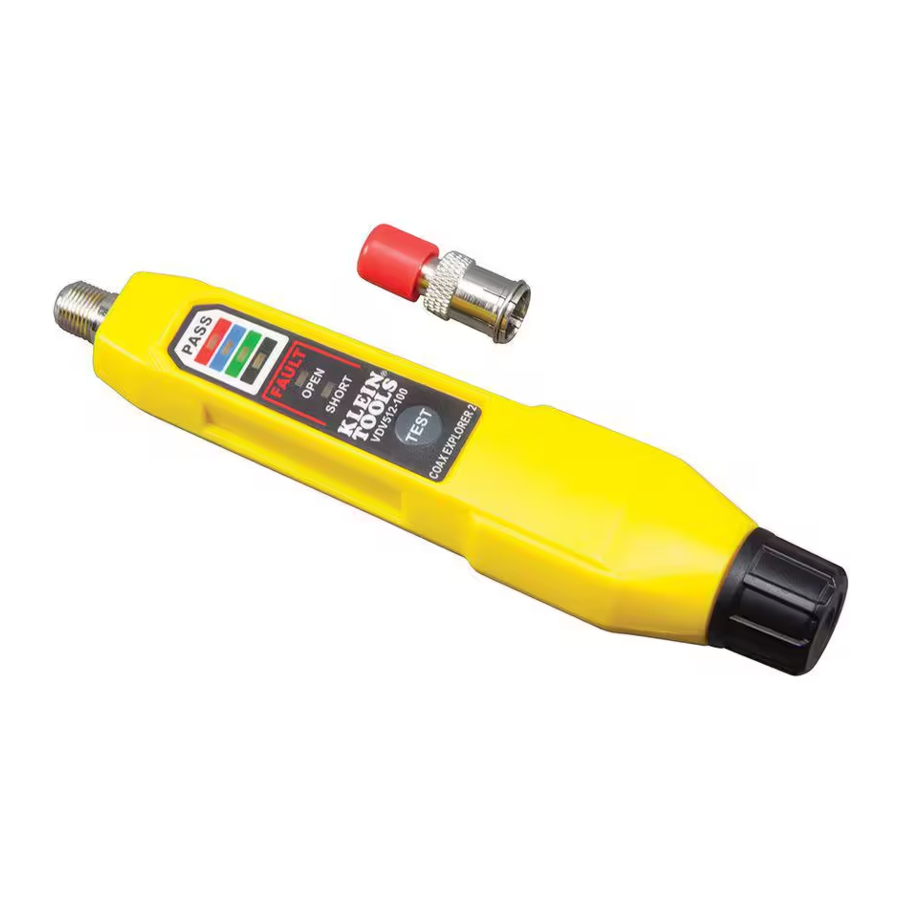

Klein Tools Coax Explorer 2 VDV512-100 Handleiding

Inhoud

PRODUCTOVERZICHT

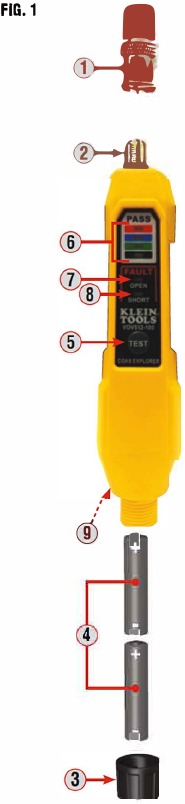

PRODUCTOVERZICHT
(AFB. 1)

  1. Test Remote #1 (Rood)
  2. F-connector
  3. Batterijklep
  4. 2x AAA-batterijen (meegeleverd)
  5. TEST-knop
  6. PASS-leds
  7. OPEN Fault LED
  8. SHORT Fault LED
  9. Pocketclip (achterkant)

LET OP: er zijn geen door de gebruiker te repareren onderdelen in de tester.

ALGEMENE SPECIFICATIES

De Klein Tools Coax Explorer 2 controleert de juiste continuïteit van coaxkabels met F-connector en brengt hun locatie in kaart. Met kleurgecodeerde push-on afstandsbedieningen kunnen maximaal vier kabels worden getest en in kaart worden gebracht, waarbij de kabelstatus wordt weergegeven via led-indicatoren (PASS, OPEN of SHORT) die ook de kabel-/afstandsbedieningslocatie identificeren. Afstandsbediening #1 (rood) is inbegrepen, extra afstandsbedieningen zijn apart verkrijgbaar.

  • Omgeving: Binnen
  • Bedrijfshoogte: maximaal 3000 m
  • Bedrijfstemperatuur: 0° tot 50°C
  • Opslagtemperatuur: -20° tot 60°C
  • Relatieve vochtigheid: 10% tot 90% niet-condenserend
  • Afmetingen (inclusief afstandsbedieninghouder): 145 x 32 x 29 mm
  • Gewicht (inclusief batterijen): 136 g

Specificaties kunnen worden gewijzigd.

KABELS TESTEN/IN KAART BRENGEN

LET OP: Niet te gebruiken op bekrachtigde circuits of stopcontacten.

  1. Sluit de test-afstandsbediening aan op een uiteinde van de kabel of het stopcontact dat moet worden getest. Gebruik indien nodig een F-adapter (niet meegeleverd) om de test-afstandsbediening op de kabel aan te sluiten.
  2. Sluit het tegenoverliggende uiteinde van de kabel of het stopcontact dat moet worden getest aan op de F-connector op de Coax Explorer 2.
  3. Houd de TEST (TEST)-knop ingedrukt. Als de kabel correct is aangesloten, brandt de bovenste (rode) PASS (GESLAAGD)-led . Als er een probleem is met de kabel, gaat een van de FAULT (FOUT)-leds (OPEN (OPEN) of SHORT (KORTGESLOTEN) ) branden.

EEN NIET-GEÏNSTALLEERDE KABEL TESTEN

  1. Sluit met behulp van een F-adapter (niet meegeleverd) een test-afstandsbediening aan op een uiteinde van de te testen kabel.
  2. Sluit het tegenoverliggende uiteinde van de te testen kabel aan op de F-connector op de Coax Explorer 2.
  3. Houd de TEST (TEST)-knop ingedrukt. Als de kabel correct is aangesloten, brandt de bijbehorende PASS (GESLAAGD)-led . Als er een probleem is met de kabel, gaat een van de FAULT (FOUT)-leds (OPEN (OPEN) of SHORT (KORTGESLOTEN) ) branden.

BATTERIJ VERVANGEN

(AFB. 1)
Wanneer op de TEST-knop wordt gedrukt en er geen leds branden, moeten de batterijen worden vervangen.

  1. Schroef de batterijklep los.
  2. Verwijder en recycle de twee lege AAA-batterijen .
  3. Plaats twee nieuwe AAA-batterijen, met de positieve (+) kant naar de tester gericht, zoals afgebeeld.
  4. Schroef de batterijklep stevig terug op zijn plaats.

OPSLAG

Verwijder de batterijen wanneer de tester gedurende langere tijd niet wordt gebruikt. Stel het apparaat niet bloot aan hoge temperaturen of vochtigheid. Nadat het apparaat is opgeslagen in extreme omstandigheden die de limieten in de sectie ALGEMENE SPECIFICATIES overschrijden, laat u de tester terugkeren naar normale bedrijfsomstandigheden voordat u hem gebruikt.
