Klein Tools RT250 - GFCI-contactdoostester met lcd-scherm Handleiding

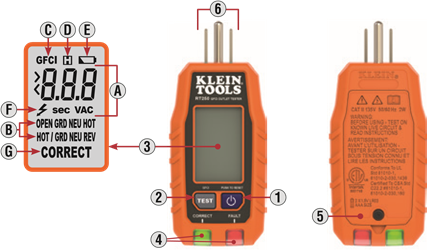

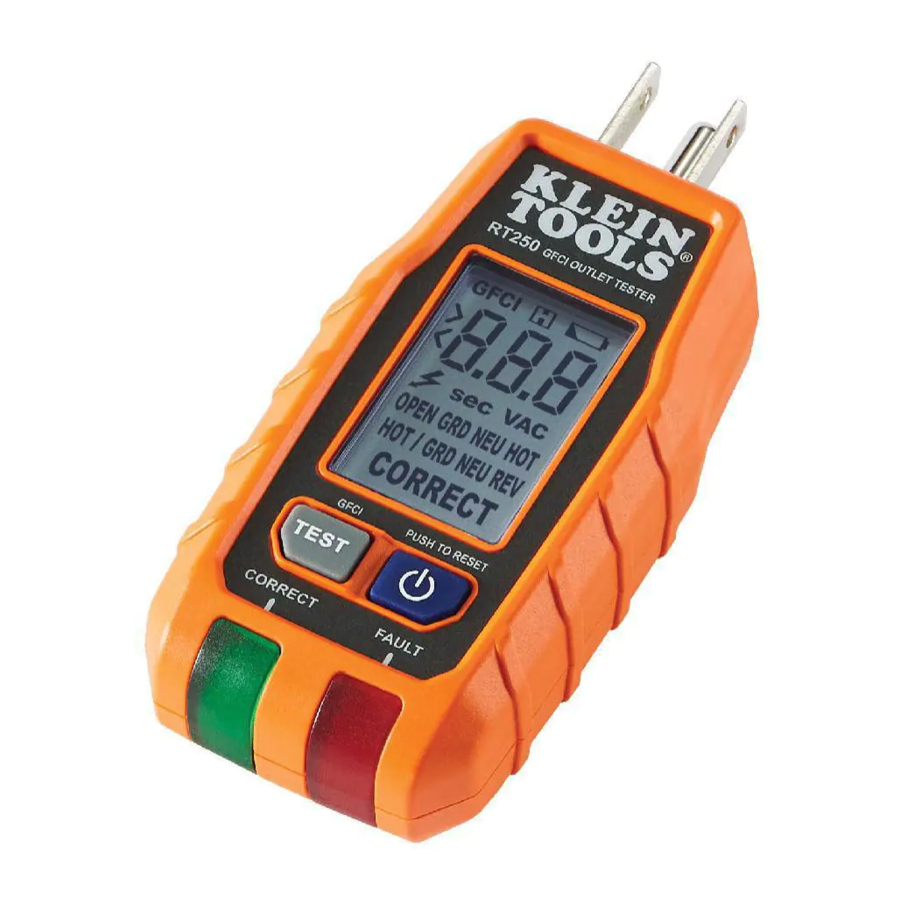

PRODUCTOVERZICHT
- Aan/uit-knop
- GFCI-testknop
- LCD-scherm
- Indicator-leds
- Batterijvak
- Stekker
- LCD-uitlezing van spanning en bedradingsfouten
- Inspecteer en controleer GFCI-apparaten, inclusief de tijd om de stroomonderbreker te laten afslaan
- Detecteer & identificeer veelvoorkomende bedradingsfouten en test de bedradingsconditie bij stopcontacten
- Spanning / GFCI-uitschakeltijd (in seconden)
- Indicator voor bedradingsfout
- GFCI-modusindicator
- Hold-modusindicator
- Indicator voor lage batterijspanning
- Indicator voor gevaarlijke spanning
- Indicator voor correcte bedrading
LET OP: er bevinden zich geen door de gebruiker te repareren onderdelen in de tester.
GEBRUIKSAANWIJZING
De RT250 is ontworpen voor gebruik met Noord-Amerikaanse 120V-stopcontacten. Sluit hem NIET aan op elektrische voedingen met een hogere spanning.
AAN/UIT
Houd de aan/uit-knop 1 twee seconden ingedrukt om de tester AAN/UIT te zetten. Wanneer de tester is ingeschakeld en niet op een circuit is aangesloten, geeft het lcd-scherm 3 "
" A en de "Open Hot" B-conditie weer. OPMERKING: De tester schakelt automatisch uit na 3 minuten inactiviteit om de batterij te sparen.
BEDRADINGSTOESTAND
Controleer vóór gebruik altijd de werking van de tester door te testen op een bekend, onder spanning staand en correct bedraad stopcontact.
Als de tester is ingeschakeld en in het stopcontact is gestoken, verschijnt de indicator voor gevaarlijke spanning F en gaan de rode of groene indicator-leds 4 branden. Als de rode indicator-led oplicht, koppelt u de tester los om de spanning A en de bedradingsfout B af te lezen. De tester houdt de informatie op het lcd-scherm vast en de Hold-modusindicator D gaat branden. Gedurende deze tijd knippert het lcd-scherm. Het lcd-scherm wordt gereset zodra het op een ander circuit is aangesloten, of, als er geen spanning wordt gedetecteerd, knippert het lcd-scherm tijdens de time-outperiode voorafgaand aan het automatisch uitschakelen.
Als de tester aangeeft dat het circuit niet correct is bedraad, raadpleeg dan een gekwalificeerde elektricien.
OPMERKING: Niet-aangegeven omstandigheden omvatten, maar zijn niet beperkt tot, kwaliteit van de aarding, meerdere stroomvoerende draden, omkering van nul- en aardgeleiders en combinaties van defecten anders dan dubbele open nul en aarde.
OPMERKING: Alle apparaten of apparatuur op het te testen circuit moeten worden losgekoppeld om de kans op foutieve metingen te verkleinen.

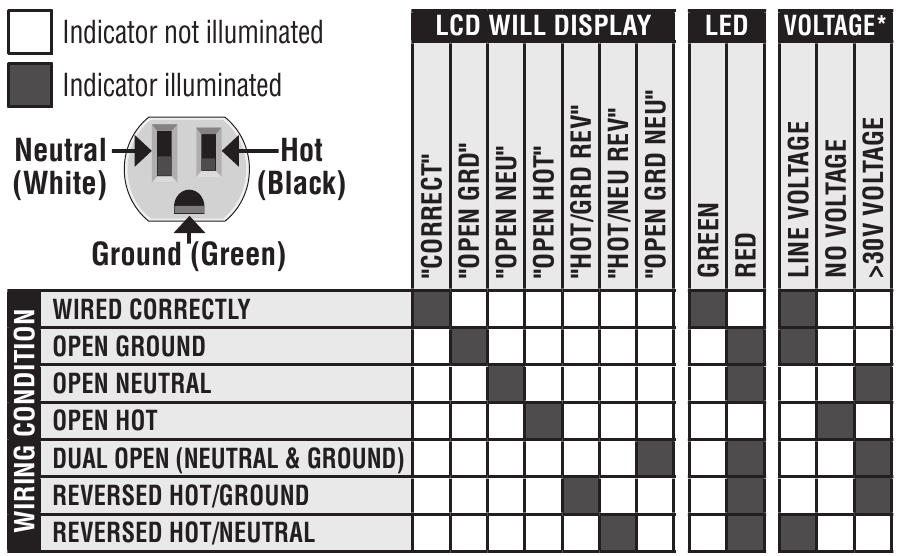

*Verwachte spanningswaarde op het lcd-scherm op basis van de aangegeven bedradingstoestand.
OPMERKING: Als de gedetecteerde spanning te laag (30-85 V AC) of te hoog (135-150 V AC) is, gaat de rode led branden. Het is mogelijk dat de rode led (die een lage of hoge spanning aangeeft) en de groene led (die een correcte bedrading aangeeft) tegelijkertijd branden.
GEBRUIKSAANWIJZING GFCI-AARDLEKTEST
OPMERKING: Raadpleeg voordat u deze tester gebruikt de gebruikershandleiding van het GFCI-apparaat voor informatie over de werking van het specifieke apparaat.
Schakel de tester 1 in en steek de stekker in het stopcontact van het te testen circuit. Op een correct bedraad circuit gaan de groene indicator-led 4, de indicator voor gevaarlijke spanning F en de indicator voor correcte bedrading G branden.
Als de tester aangeeft dat het circuit niet correct is bedraad, probeer dan GEEN elektrische testgebeurtenis te starten. Raadpleeg een gekwalificeerde elektricien.
Om een elektrische fout te initiëren, drukt u op de GFCI-knop. De tester creëert een aardfout van 6mA tot 9mA om het GFCI-apparaat te laten afslaan. Indien succesvol, schakelt het display
A tussen de pre-testspanning en de tijd om de stroomonderbreker te laten afslaan. Als het circuit onder spanning blijft staan, of als ">
sec" op het lcd-scherm verschijnt, kan het geteste apparaat verkeerd bedraad zijn, niet correct geïnstalleerd zijn of niet correct functioneren. Raadpleeg een gekwalificeerde elektricien.
BATTERIJ VERVANGEN
Wanneer de indicator voor lage batterijspanning E oplicht, vervangt u de batterijen.
- Draai de schroef van het batterijklepje los 5.
- Vervang 2 x AAA-batterijen (let op de juiste polariteit).
- Plaats het batterijklepje terug en zet het stevig vast met de schroef.
Om het risico op elektrische schokken te vermijden, koppelt u het apparaat los van elke spanningsbron voordat u het batterijklepje verwijdert.
Om het risico op elektrische schokken te vermijden, mag u de tester niet gebruiken terwijl het batterijklepje is verwijderd.
ALGEMENE SPECIFICATIES
De RT250 is een elektrische circuittester die de bedradingscondities bij een stopcontact test en GFCI-apparaten inspecteert. Het lcd-scherm geeft de spanning, de bedradingsfout en de GFCI-uitschakeltijd weer. Hij is ontworpen voor gebruik met Noord-Amerikaanse 120V-stopcontacten.
- Bedrijfshoogte: 6562 ft. (2000 m)
- Relatieve vochtigheid: <85% niet-condenserend
- Bedrijfstemperatuur: 32° tot 122°F (0° tot 50°C)
- Opslagtemperatuur: -4° tot 140°F (-20° tot 60°C)
- Afmetingen: 4,5" x 2,0" x 1,3" (114 x 50 x 33 mm)
- Gewicht: 4,8 oz. (136 g) inclusief batterijen
- Batterijtype: 2 x 1,5V AAA Alkaline
- Normen: Voldoet aan UL STD.61010-1,
![]()
61010-2-030, 1436
Gecertificeerd volgens CSA STD C22.2 # 61010-1, 61010-2-030, 160 - Vervuilingsgraad: 2
- Valbescherming: 6,6 ft. (2 m)
- Veiligheidscategorie: CAT II 135V
CAT II: Meetcategorie II is van toepassing op test- en meetcircuits die rechtstreeks zijn aangesloten op gebruikspunten (stopcontacten en soortgelijke punten) van de laagspanningsNETINSTALLATIE.
Specificaties kunnen worden gewijzigd.
Volg deze instructies om een veilige werking en service van de tester te garanderen. Het niet naleven van deze waarschuwingen kan leiden tot ernstig letsel of de dood.
- De RT250 is ontworpen voor gebruik met Noord-Amerikaanse 120V-stopcontacten.NIET aansluiten op elektrische voedingen met een hogere spanning.
- Controleer vóór gebruik altijd de werking van de tester door te testen op een bekend, onder spanning staand en correct bedraad elektrisch circuit.
- NIET gebruiken als de tester op enigerlei wijze beschadigd lijkt te zijn.
- De tester is uitsluitend bedoeld voor gebruik binnenshuis.
- Andere apparatuur of apparaten die op het te testen circuit zijn aangesloten, kunnen de tester storen. Maak het circuit vrij voordat u gaat testen.
- Deze tester detecteert alleen veelvoorkomende bedradingsproblemen. Raadpleeg altijd een gekwalificeerde elektricien om bedradingsproblemen op te lossen.
- GEEN GFCI-aardlektest uitvoeren op een onjuist bedraad circuit. Raadpleeg een gekwalificeerde elektricien om bedradingsproblemen op te lossen.
- Alleen voor gebruik op 3-draads stopcontacten.
REINIGING
Zorg ervoor dat de tester is uitgeschakeld en veeg hem af met een schone, droge, pluisvrije doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.
OPSLAG
Verwijder de batterijen wanneer de tester gedurende langere tijd niet wordt gebruikt. Niet blootstellen aan hoge temperaturen of vochtigheid. Na een periode van opslag in extreme omstandigheden die de limieten in de sectie Algemene specificaties overschrijden, laat u de tester terugkeren naar normale bedrijfsomstandigheden voordat u hem gebruikt.
KLANTENSERVICE
KLEIN TOOLS, INC.
450 Bond Street Lincolnshire, IL 60069
1-800-553-4676 customerservice@kleintools.com
www.kleintools.com
