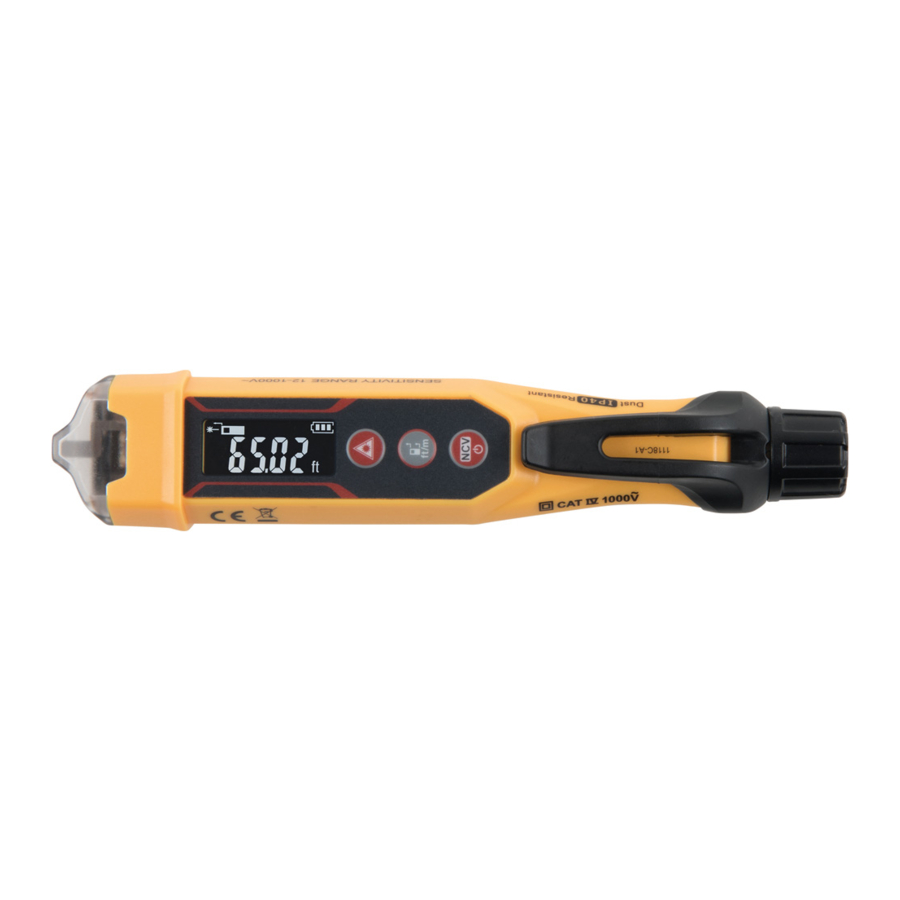

Klein Tools NCVT-6 - Contactloze spanningstester met laserafstandsmeter Handleiding

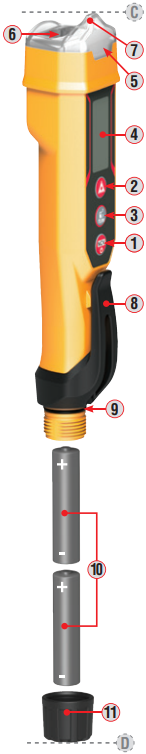

UW APPARAAT

1. NCV Aan/Uit-knop
2. Laser Afstandsmeter Bedieningsknop
3. Knop voor eenheden wijzigen / referentiepunt
4. LCD-scherm
5. NCV-indicator
6. Laser Afstandsmeter
7. NCV-antenne
8. Zakclip
9. O-ringafdichting
10. 2x AAA-batterijen (inbegrepen)
11. Batterijklep

• Detecteert AC-spanning van 12V tot 1000V met visuele & hoorbare indicatoren
• Meet de afstand van 2 inch tot 65,6 ft. (51 mm tot 20 m)

LCD

1. Meting
2. Laser actief
3. Ref. Punt #1
4. Ref. Punt #2
5. NCV Aan
6. Batterijstatus
7. Eenheden (ft, in, m)
8. Stille modus

Duurzaamheid

Ingress Protection (Beschermingsgraad)		IP40
Drop Protection (Valbescherming)		6.6 ft. (2 m)
Safety Rating (Veiligheidscategorie)		CAT IV 1000V

LASERSTRALING:
STA NIET IN DE STRAAL TE KIJKEN

Symbolen op het product

	Risico op elektrische schok
	Risico op gevaar. Het is belangrijk dat gebruikers van deze tester alle waarschuwingen, voorzorgsmaatregelen, veiligheidsinformatie en instructies in deze handleiding lezen, begrijpen en opvolgen voordat ze deze tester bedienen of onderhouden. Het niet opvolgen van de instructies kan leiden tot de dood of ernstig letsel.
	Dubbel geïsoleerd
	Dit product is onafhankelijk getest door Intertek en voldoet aan de toepasselijke gepubliceerde normen.
CAT IV	Voor metingen uitgevoerd aan de bron van laagspanningsinstallaties en buitenlijnen.

ALGEMENE SPECIFICATIES

De Klein Tools NCVT-6 is een contactloze spanningstester met volledig bereik en een geïntegreerde laserafstandsmeter. Hij kan spanning detecteren van 12V tot 1000V AC en kan afstanden meten van 2 inch tot 65,6 ft. (51 mm tot 20 m). Onder normale bedrijfsomstandigheden, op afstanden van 51 mm (2 inch) – 10 m (32,8 ft) heeft de NCVT-6 een nauwkeurigheid van +/- 1,6 mm (1/16 inch). Op afstanden >10m (32,8 ft) – 20m (65,6 ft) heeft de NCVT-6 een nauwkeurigheid van +/- 3,2 mm (1/8 inch). De laserafstandsmeter functioneert onafhankelijk van de NCVT.

• Distance Measurement Range (Afstand meetbereik): 2 in. to 65.6 ft. (51 mm to 20 m)
• Voltage Detection Range (Spanningsdetectiebereik): 12V to 1000V AC
• Frequency Range (Frequentiebereik): 50 to 500 Hz
• Laser: Class II, 630 to 670nm, Max. Power <1mW
• Batteries (Batterijen): 2x AAA 1.5V Alkaline
• Operating and Storage Altitude (Werk- en opslaghoogte): Up to 6562 ft. (2000 m)
• Operating and Storage Temp (Werk- en opslagtemperatuur): 32° to 122°F (0° to 50°C)
• Relative Humidity (Relatieve luchtvochtigheid): <85% non-condensing (niet-condenserend)
• Dimensions (Afmetingen): 6.45" x 1.32" x 1.21" (164 x 34 x 31 mm)
• Weight (Gewicht): 3.4 oz. (96 g) including batteries (inclusief batterijen)
• Pollution degree (Vervuilingsgraad): 2
• Safety Rating (Veiligheidscategorie): CAT IV 1000V AC
• Drop Protection (Valbescherming): 6.6 ft. (2 m)
• Ingress Protection (Beschermingsgraad): IP40 Dust resistant (Stofbestendig)
• Standards (Normen):
  Conforms to (Voldoet aan) UL STD. 61010-1, 61010-2-030
  Certified to (Gecertificeerd volgens) CSA STD. C22.2 No. 61010-1, 61010-2-030
• Complies with (Voldoet aan): 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser notice No. 50, dated June 24, 2007.

Specifications subject to change (Specificaties kunnen worden gewijzigd).

FUNCTIEKNOPPEN

NON-CONTACT VOLTAGE TESTING (NCV) AAN/UIT-KNOP
Om de NCVT-6 in te schakelen en de Non-Contact Voltage Testing (NCV) functie te activeren, drukt u op de NCV Power Button (NCV-aan/uitknop) en laat u deze los. De tester geeft een enkele hoorbare pieptoon en de NCV Indicator (NCV-indicator) licht blauw op. Een naderingssensor die de spanningssterkte aangeeft met behulp van een streepjesschaal, wordt weergegeven op het LCD Display (LCD-scherm) . Houd de NCV Power Button (NCV-aan/uitknop) twee seconden ingedrukt om de NCVT-6 uit te schakelen.
OPMERKING: Wanneer de Laser Distance Meter (LDM) functie actief is, deactiveert een korte druk op de NCV Power Button (NCV-aan/uitknop) de LDM functie en wordt de NCV functie geactiveerd.

LASER DISTANCE METER (LDM) AAN/UIT-KNOP
Om de LDM functie te activeren, drukt u op de LDM Control Button (LDM-bedieningsknop) .

• Een korte druk op de LDM Control Button (LDM-bedieningsknop) zorgt ervoor dat de NCVT-6 een hoorbare pieptoon geeft en een afstandmeting uitvoert. De waarde van de afstandmeting wordt weergegeven op het Display (scherm) . Houd de LDM Control Button (LDM-bedieningsknop) twee seconden ingedrukt om de Laser Distance Meter uit te schakelen.
• Een lange druk op de LDM Control Button (LDM-bedieningsknop) activeert de continue meetmodus voor de LDM functie. Bij elke nieuwe afstandmeting geeft de NCVT-6 een hoorbare pieptoon en wordt het display (scherm) bijgewerkt met de nieuwe meetwaarde.

LASERSTRALING. DOE NIET een van de volgende dingen, aangezien dit ernstige en permanente oogschade kan veroorzaken:

• DOE NIET de laserstraal rechtstreeks in de ogen richten.
• DOE NIET in de straal staren.
• DOE NIET rechtstreeks bekijken met optische instrumenten.

KNOP EENHEDEN WIJZIGEN / REFERENTIEPUNT

• Een korte druk op de Change Units / Reference Point Button (Knop eenheden wijzigen / referentiepunt) schakelt het meetreferentiepunt tussen Referentiepunt 1 (NCV Antenna (NCV-antenne) ) en Referentiepunt 2 (Battery Cap (batterijklep) ).
• Een lange druk op de Change Units/Ref. Point Button (Knop eenheden wijzigen / referentiepunt) wijzigt de meeteenheden voor de LDM functie tussen meters, inches met decimalen, inches met breuken, feet met decimalen en feet met breuken.

WAARSCHUWINGEN

Volg deze instructies op om een veilige bediening en service van de tester te garanderen. Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

• LASERSTRALING, Klasse II laser. RICHT DE laserstraal NIET in de ogen, STAAR NIET in de straal, en KIJK NIET rechtstreeks met optische instrumenten, aangezien dit ernstige en permanente oogschade kan veroorzaken.
•
  Risico op elektrische schok en brandwonden. Contact met stroomvoerende circuits kan leiden tot de dood of ernstig letsel.
•
  Wees voorzichtig met spanningen boven 25V AC, aangezien er een schokgevaar kan bestaan.
• Een knipperende rode of een continu brandende rode NCV Indicator (NCV-indicator) met hoorbare pieptonen duidt op de aanwezigheid van spanning. Een continu brandende blauwe NCV Indicator (NCV-indicator) geeft aan dat er geen spanning wordt gedetecteerd, maar er kan nog steeds spanning aanwezig zijn.
• Controleer de werking voor en na elk gebruik door een bekend werkend circuit te testen dat binnen de specificaties van dit apparaat valt.
• Ga er nooit van uit dat neutrale of aardingsdraden spanningsloos zijn. Nuldraden in meeraderige vertakkingscircuits kunnen bekrachtigd zijn wanneer ze zijn losgekoppeld en moeten opnieuw worden getest voordat ze worden gehanteerd.
• De tester ZAL GEEN spanning detecteren als:
  • De draad is afgeschermd.
  • De gebruiker is niet geaard of is anderszins geïsoleerd van een effectieve aarding.
  • De spanning is DC.
• De tester KAN MOGELIJK GEEN spanning detecteren als:
  • De gebruiker de tester niet vasthoudt.
  • De gebruiker is geïsoleerd van de tester met een handschoen of andere materialen.
  • De draad is gedeeltelijk begraven of bevindt zich in een geaarde metalen leiding.
  • De tester zich op een afstand van de spanningsbron bevindt.
  • Het veld dat door de spanningsbron wordt gecreëerd, wordt geblokkeerd, gedempt of anderszins verstoord.
  • De frequentie van de spanning geen perfecte sinusgolf is tussen 50 en 500Hz.
  • De tester zich buiten de bedrijfsomstandigheden bevindt (vermeld in het gedeelte Specificaties).
• De werking kan worden beïnvloed door verschillen in het ontwerp van het stopcontact en de dikte en het type isolatie.
• In omstandigheden met helder licht zijn de visuele LED-indicatoren minder zichtbaar.
• Wanneer de NCV functie is geactiveerd, licht de NCV Indicator (NCV-indicator) rood of blauw op. GEBRUIK DE NVC FUNCTIE NIET TENZIJ DE NCV INDICATOR (NCV-indicator) BRANDT.
• Niet gebruiken als de tester beschadigd lijkt of niet goed werkt. Vervang de tester in geval van twijfel.
• Breng niet meer aan dan de nominale spanning die op de tester staat vermeld (1000V).
• Detectie binnen het bereik van 12V tot 1000V is gespecificeerd onder "normale" omstandigheden zoals beschreven in de sectie ALGEMENE SPECIFICATIES. De tester kan detecteren bij een andere drempelwaarde onder verschillende omstandigheden, of helemaal niet detecteren, tenzij:
  • De punt van de tester zich binnen 0,25" (6 mm) van een AC spanningsbron bevindt die ongehinderd uitstraalt.
  • De gebruiker het lichaam van de tester met zijn of haar blote hand vasthoudt.
  • De gebruiker op de aarde staat of ermee verbonden is.
  • De luchtvochtigheid nominaal is (50% relatieve vochtigheid – niet condenserend).
  • De tester stil wordt gehouden.
• Draag altijd een goedgekeurde oogbescherming.
• Houd u aan de lokale en nationale veiligheidseisen.
• Als dit product wordt gebruikt op een manier die niet door de fabrikant is gespecificeerd, kan de bescherming die door het product wordt geboden, worden aangetast.

• PROBEER NIET deze tester te repareren. Het bevat geen onderdelen die kunnen worden gerepareerd.
• STEL DE tester NIET bloot aan extreme temperaturen of een hoge luchtvochtigheid.

BEDIENINGSINSTRUCTIES

CONTROLE OP AANWEZIGHEID VAN AC-SPANNING

1. Test vóór gebruik op een bekend stroomvoerend circuit om de functionaliteit van de tester te verifiëren.
2. Plaats de NCV-antenne in de buurt van een AC-spanningsbron. Als er spanning aanwezig is, geeft het apparaat hoorbare pieptonen en de NCV-indicator licht op.

STILLE MODUS

Als de NCVT-6 is uitgeschakeld, houdt u de aan/uit-knop vijf seconden ingedrukt (de NCV Aan/Uit voor de NCV-modus, of de LDM-bedieningsknop voor de LDM-modus) om in de stille modus in te schakelen. Wanneer de stille modus actief is, wordt het pictogram voor de stille modus weergegeven. Alle visuele indicatoren en displayweergaven blijven normaal functioneren, maar er worden geen hoorbare indicatoren gegeven. De stille modus blijft actief totdat de NCVT-6 is uitgeschakeld.

AUTOMATISCHE UITSCHAKELING (APO)

Wanneer de NCV-functie actief is, wordt het display uitgeschakeld na 15 seconden zonder spanningsdetectie (de NCV-indicator blijft branden). Na 4 minuten verdere inactiviteit wordt de NCVT-6 automatisch uitgeschakeld.
Wanneer de LDM-functie actief is, wordt de NCVT-6 automatisch uitgeschakeld na 15 seconden inactiviteit.

ONDERHOUD

BATTERIJ VERVANGEN
Wanneer de batterijstatusindicator slechts één streepje weergeeft, is de LDM-functionaliteit uitgeschakeld en heeft de NCV-functionaliteit nog minder dan 8 uur over. Op dit punt moeten de batterijen worden vervangen:

1. Schroef de batterijkap los en verwijder/recycle de gebruikte batterijen .
2. Plaats twee nieuwe AAA-batterijen . Let op de juiste polariteit.
3. Schroef de batterijkap vast totdat deze volledig vastzit om een ​​dichte afdichting te garanderen, en pas op dat u de O-ring niet beschadigt .

OPMERKING: Beschadiging van de O-ring kan de IP40-stofbestendigheidsclassificatie beïnvloeden, maar heeft geen invloed op de functionaliteit.

REINIGING

Zorg ervoor dat de tester is uitgeschakeld en veeg hem af met een schone, droge, pluisvrije doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

OPSLAG

Verwijder de batterijen wanneer het apparaat langere tijd niet wordt gebruikt. Stel het apparaat niet bloot aan hoge temperaturen of vochtigheid. Na een opslagperiode in extreme omstandigheden die de limieten overschrijden die worden vermeld in het gedeelte Algemene specificaties, laat u de tester terugkeren naar normale bedrijfsomstandigheden voordat u hem gebruikt.
