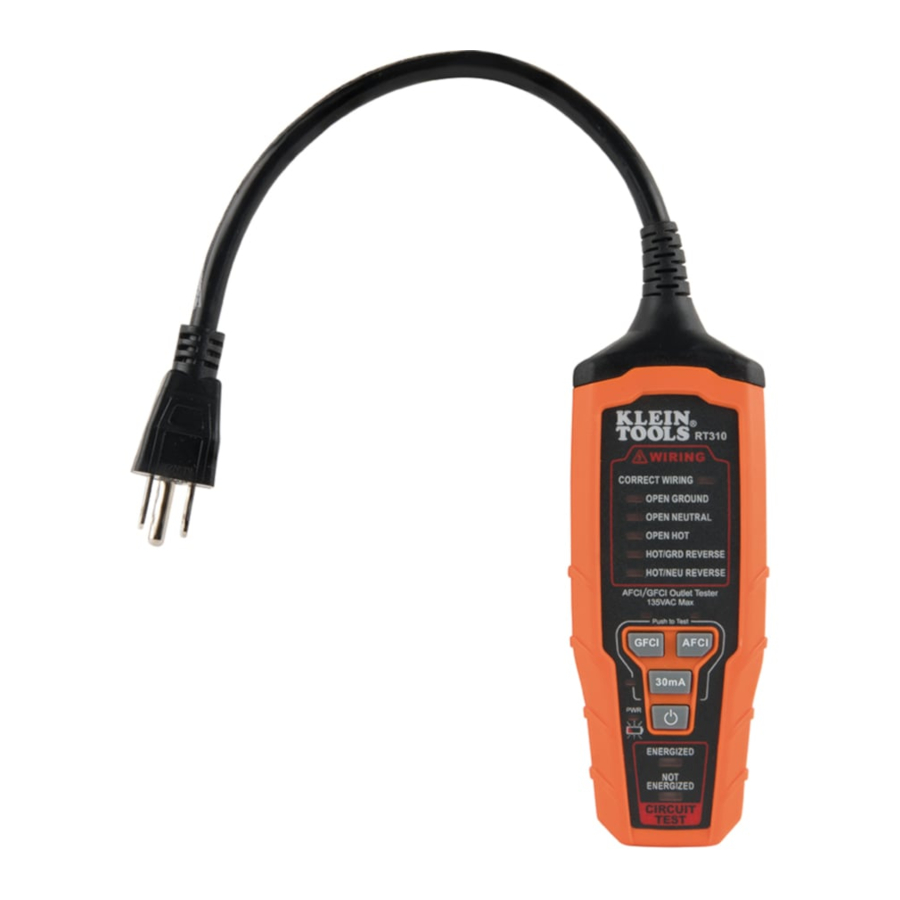

Klein Tools RT310 - AFCI / GFCI Outlet Tester Handleiding

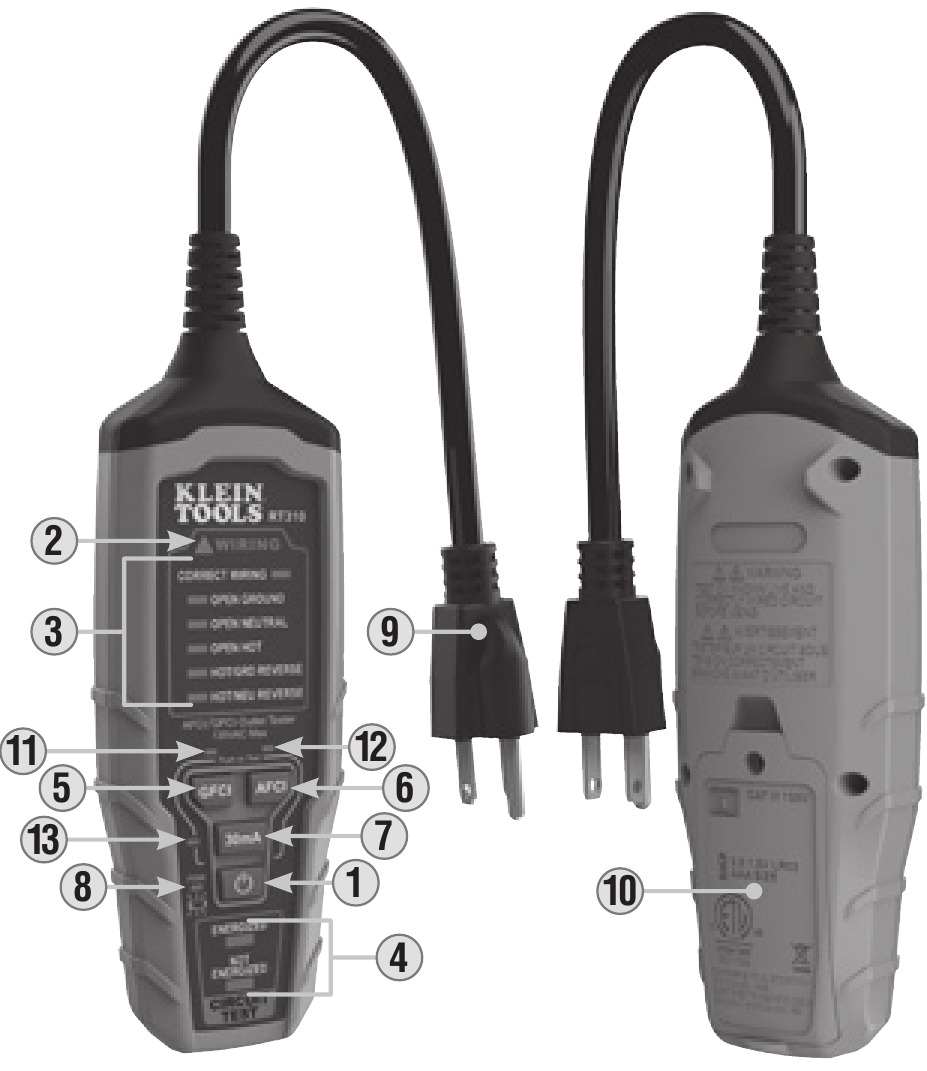

FUNCTIE DETAILS
- Power button (Aan/uit-knop)
- Hazardous Voltage Warning (Waarschuwing voor gevaarlijke spanning)
- Wiring Condition Indicators (Bedradingsconditie-indicatoren)
- Circuit Energized / Not Energized Indicator (Circuit bekrachtigd / niet-bekrachtigd indicator)
- GFCI Test Button (GFCI-testknop)
- AFCI Test Button (AFCI-testknop)
- 30mA Ground Fault Test Button (30mA aardlektestknop)
- Power On / Low Battery Indicator (Aan / Batterij bijna leeg-indicator)
- Plug (Stekker)
- Battery Cover (Batterijklep)
- GFCI Indicator
- AFCI Indicator
- 30mA Indicator
GEBRUIKSAANWIJZING
RT310 is ontworpen voor gebruik met Noord-Amerikaanse 120V stopcontacten. Sluit NIET aan op elektrische voedingen met een hogere spanning.
AAN/UIT-SCHAKELEN
Druk op de "Power" (Aan/uit)-knop 1 om de tester AAN/UIT te zetten. Wanneer de tester is ingeschakeld, brandt de "Power On" (Aan)-indicator 8. De tester wordt automatisch uitgeschakeld na 2 minuten inactiviteit om de batterij te sparen.
LET OP: Schakel de tester altijd in voordat u de stekker 9 in een stopcontact steekt.
BEDRADINGSTOESTAND
Controleer voor gebruik altijd de werking van de tester door te testen op een bekend actief en correct aangesloten stopcontact.

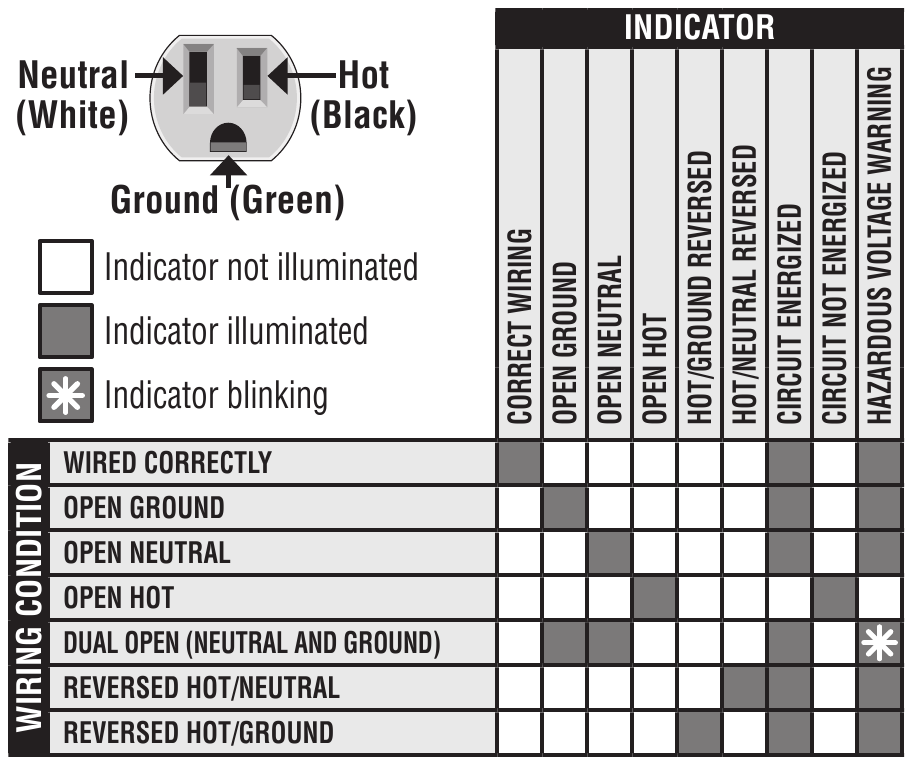

Met de tester ingeschakeld en in het stopcontact gestoken, wordt de bedradingstoestand aangegeven door de bedradingstoestandindicatoren 3 . Als het stopcontact bekrachtigd is, branden de "Hazardous Voltage Warning" (Waarschuwing voor gevaarlijke spanning) 2 en de "Energized Indicator" (Bekrachtigd indicator) 4. De bedradingstoestand wordt gecommuniceerd zoals beschreven in de onderstaande tabel.
Als de tester aangeeft dat het stopcontact niet correct is aangesloten, raadpleeg dan een gekwalificeerde elektricien.
LET OP: Niet-aangegeven omstandigheden omvatten, maar zijn niet beperkt tot, kwaliteit van de aarding, meerdere stroomdraden, omwisseling van nul- en aardgeleiders, en combinaties van defecten anders dan dubbele open nul en aarde.
LET OP: Alle apparaten of apparatuur op het te testen circuit moeten worden losgekoppeld om de kans op foutieve metingen te verkleinen.
GFCI-, AFCI- EN 30mA AARDLEKFUNCTIES
LET OP: Raadpleeg de gebruikershandleiding van de GFCI-, AFCI- of 30mA aardlekapparaten voor informatie over hoe het specifieke apparaat werkt voordat u deze tester gebruikt.
Schakel de tester in en steek de stekker in het stopcontact op het te testen circuit, waarbij u de bedradingstoestand noteert. De "Wiring Condition" (Bedradingstoestand)-indicator 3 moet "Correctly Wired" (Correct aangesloten) aangeven, de "Hazardous Voltage Warning" (Waarschuwing voor gevaarlijke spanning)-indicator 2 moet branden en de circuitstatusindicator 4 moet "Energized" (Bekrachtigd) aangeven.
Als de tester aangeeft dat het stopcontact niet correct is aangesloten, probeer dan GEEN elektrische testgebeurtenis te starten. Raadpleeg een gekwalificeerde elektricien.
Druk op de "GFCI" (GFCI)-knop 5 , de "AFCI" (AFCI)-knop 6 of de "30mA Ground Fault" (30mA aardlek)-knop 7 om de relevante elektrische foutgebeurtenis te starten:
Als de "Not Energized" (Niet bekrachtigd)-indicator 4 brandt en de "Hazardous
Voltage Warning" (Waarschuwing voor gevaarlijke spanning)-indicator 2 niet brandt, reset dan het GFCI-, AFCI- of 30mA aardlekapparaat door op de resetknop te drukken. Na de reset moet de "Hazardous Voltage Warning" (Waarschuwing voor gevaarlijke spanning) 2 branden, de bedradingstoestand moet "Correctly Wired" (Correct aangesloten) aangeven en de circuitstatus moet "Energized" (Bekrachtigd) aangeven. Het apparaat lijkt correct te functioneren.
Als het circuit bekrachtigd blijft, of als een andere toestand wordt aangegeven dan "Not Energized" (Niet bekrachtigd), kan het te testen apparaat verkeerd zijn aangesloten, niet correct zijn geïnstalleerd of niet correct functioneren. Raadpleeg een gekwalificeerde elektricien.
LET OP: De "AFCI" (AFCI)-knop 6 wordt gedeactiveerd als de tester detecteert dat het stopcontact niet correct is aangesloten.
LET OP: Sta 20 seconden toe tussen opeenvolgende AFCI-testgebeurtenissen.
LET OP: Als de "AFCI" (AFCI)-indicator 12 knippert na een AFCI-testgebeurtenis, kan er geen opeenvolgende AFCI-test worden gestart. Wacht tot de indicator UIT is voordat u de volgende AFCI-testgebeurtenis probeert.
ONDERHOUD
BATTERIJ VERVANGEN
Wanneer de "Power On / Low Battery Indicator" (Aan / Batterij bijna leeg-indicator) 8 knippert, moeten de batterijen worden vervangen.
- Maak de schroef van de batterijklep los.
- Vervang 3 x AAA-batterijen (let op de juiste polariteit).
- Plaats de batterijklep terug en zet deze stevig vast met de schroef.
Om het risico op elektrische schokken te vermijden, de stekker uit het stopcontact halen voordat u de batterijklep verwijdert.
Om het risico op elektrische schokken te vermijden, mag u de tester niet gebruiken terwijl de batterijklep is verwijderd.
REINIGING
Zorg ervoor dat de tester is uitgeschakeld en veeg hem af met een schone, droge, pluisvrije doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.
OPSLAG
Verwijder de batterijen wanneer de tester gedurende langere tijd niet wordt gebruikt. Stel niet bloot aan hoge temperaturen of vochtigheid. Na een periode van opslag in extreme omstandigheden die de limieten overschrijden die worden genoemd in het gedeelte Algemene specificaties, moet u de tester laten terugkeren naar de normale bedrijfsomstandigheden voordat u hem gebruikt.
ALGEMENE SPECIFICATIES
RT310 is een stopcontacttester die de bedradingstoestand in een stopcontact test en GFCI- en AFCI-apparaten inspecteert. Het is ontworpen voor gebruik met Noord-Amerikaanse 120V stopcontacten.
- Bedrijfshoogte: 2000 m (6562 ft.)
- Relatieve vochtigheid: <85% niet-condenserend
- Bedrijfstemperatuur: 0° tot 50°C (32° tot 122°F)
- Opslagtemperatuur: -20° tot 60°C (-4° tot 140°F)
- Afmetingen: 188 x 58 x 32 mm (7,4" x 2,3" x 1,3")
- Gewicht: 241 g (8,5 oz.) inclusief batterijen
- Batterijtype: 3 x 1,5V AAA alkaline
- Normen: Voldoet aan UL STD.61010-1, 61010-2-030, 1436
![]()
Gecertificeerd volgens CSA STD C22.2 # 61010-1, 61010-2-030, 160 - Vervuilingsgraad: 2
- Valbescherming: 2 m (6,6 ft.)
- Ingress Protection: IP40 stofbestendig
- Veiligheidscategorie: CATIII 135V
CAT III: Meetcategorie III is van toepassing op test- en meetcircuits die zijn aangesloten op het distributiegedeelte van de laagspanningsinstallatie van het gebouw. Specificaties kunnen worden gewijzigd.
Gecertificeerd volgens CSA STD C22.2 # 61010-1, 61010-2-030, 160
Om een veilige bediening en service van de tester te garanderen, dient u deze instructies te volgen. Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.
- RT310 is ontworpen voor gebruik met Noord-Amerikaanse 120V stopcontacten.DO NOT aansluiten op elektrische voedingen met een hogere spanning.
- Controleer voor gebruik altijd de werking van de tester door te testen op een bekend actief en correct aangesloten stopcontact.
- DO NOT proberen een AFCI-testgebeurtenis uit te voeren op een circuit met ingeschakelde apparatuur of apparaten. Verwijder of schakel uit voor het testen.
- DO NOT gebruiken als de tester op enigerlei wijze beschadigd lijkt te zijn.
- De tester is uitsluitend bedoeld voor gebruik binnenshuis.
- Andere apparatuur of apparaten die op het te testen circuit zijn aangesloten, kunnen de tester storen. Maak het circuit vrij voordat u gaat testen.
- Deze tester detecteert alleen veelvoorkomende bedradingsproblemen. Raadpleeg altijd een gekwalificeerde elektricien om bedradingsproblemen op te lossen.
- DO NOT AFCI-, GFCI- of 30mA aardlektests uitvoeren op een verkeerd aangesloten stopcontact. Raadpleeg een gekwalificeerde elektricien om bedradingsproblemen op te lossen.
