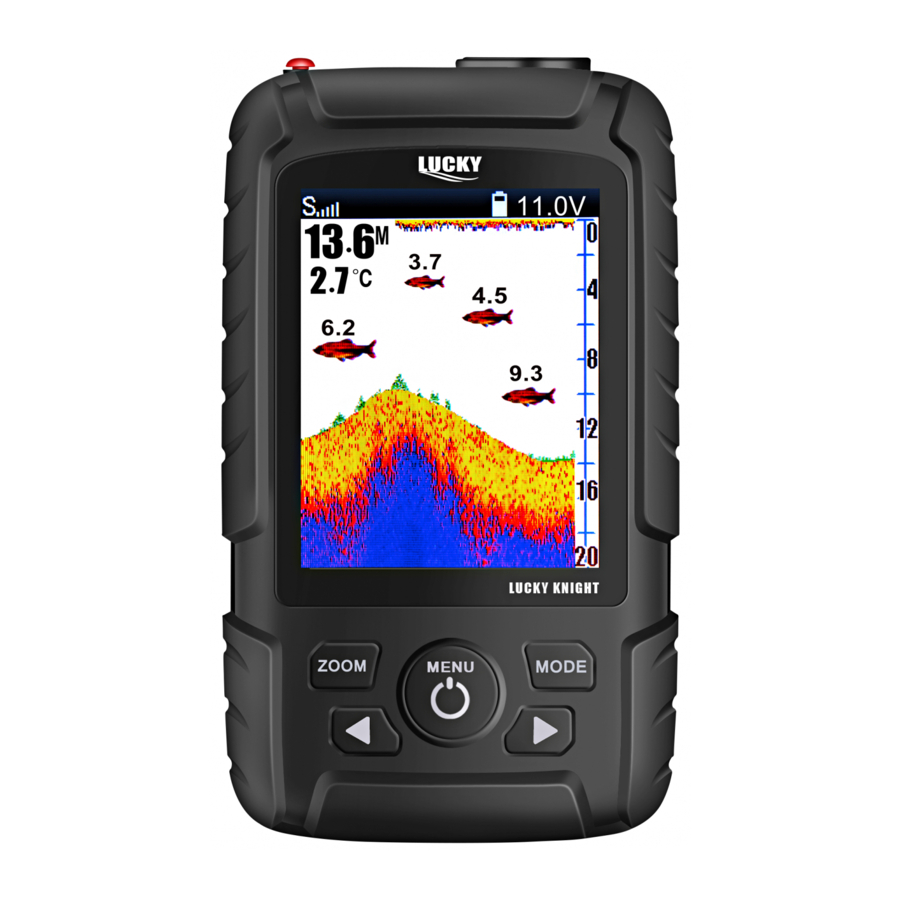

LUCKY FF718LIC-W - Handleiding visvinder

Introductie

Dit geweldige product is speciaal ontworpen voor zowel amateur- als professionele vissers, om de locatie van vissen, de diepte en de bodemcontouren van het water te achterhalen. De unit kan worden gebruikt in de oceaan, rivier of meer, en is fantastisch voor het opsporen van scholen vissen in een bepaald gebied. Met behulp van geweldige en innovatieve technologie is deze visvinder het ideale hulpmiddel om de vis naar u toe te brengen! De FF718LiC-W heeft twee gebruikersmodi: DRAADLOOS/SIMULATIE. Gebruik de menuoptie Mode om tussen deze twee gebruikersmodi te schakelen.

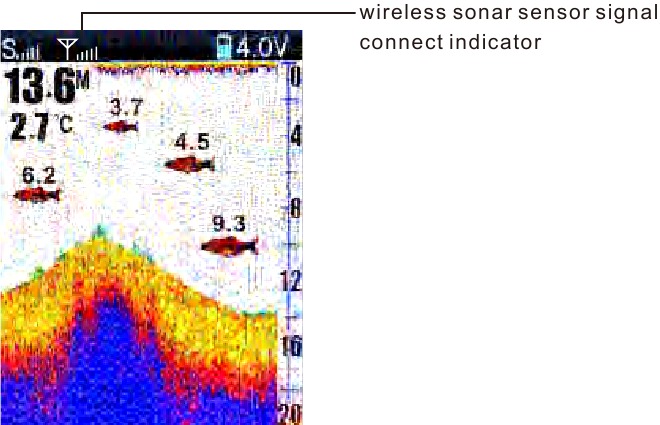

DRAADLOOS: Met deze gebruikersmodus kunt u de FF718LiC-W bedienen met de draadloze sonarsensor. Wanneer de signaalindicator () op het scherm wordt weergegeven, bevindt de unit zich in de draadloze modus.

De draadloze sonarsensor gebruiken

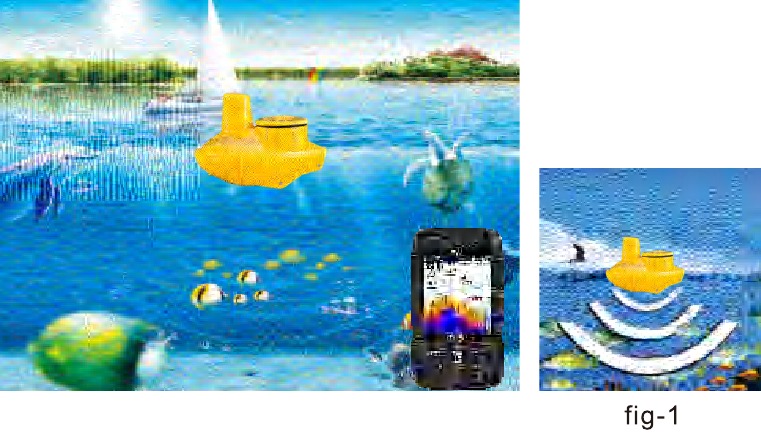

In de draadloze gebruikersmodus kunt u de draadloze sonarsensor gebruiken. Bevestig de draadloze sensor eenvoudig aan het uiteinde van uw vislijn en werp deze in het water zoals u dat zou doen met een normale dobber of kunstaas, schakel vervolgens de FF718LiC-W in en u bent klaar om te vissen. In de draadloze modus gebruikt uw FF718LiC-W sonartechnologie om geluidsgolven van de draadloze sonarsensor te verzenden, de geretourneerde "echo's" (echo's) worden met draadloze technologie naar de weergave-eenheid verzonden en op de LCD weergegeven. Nieuwe informatie verschijnt aan de rechterkant. Terwijl deze informatie naar links beweegt, wordt een zeer nauwkeurig beeld van de onderwaterwereld weergegeven, inclusief de diepte van onderwaterobjecten zoals de bodem, vissen en structuren.

In de draadloze gebruikersmodus kunt u de draadloze sonarsensor gebruiken. Bevestig de draadloze sensor eenvoudig aan het uiteinde van uw vislijn en werp deze in het water zoals u dat zou doen met een normale dobber of kunstaas, schakel vervolgens de FF718LiC-W in en u bent klaar om te vissen. In de draadloze modus gebruikt uw FF718LiC-W sonartechnologie om geluidsgolven van de draadloze sonarsensor te verzenden, de geretourneerde "echo's" (echo's) worden met draadloze technologie naar de weergave-eenheid verzonden en op de LCD weergegeven.
Nieuwe informatie verschijnt aan de rechterkant.
Terwijl deze informatie naar links beweegt, wordt een zeer nauwkeurig beeld van de onderwaterwereld weergegeven, inclusief de diepte van onderwaterobjecten zoals de bodem, vissen en structuren.

OPMERKING: Wanneer u de draadloze sonarsensor in het water werpt, zal de schok van abrupt contact met rotsen uw draadloze sonarsensor beschadigen, we raden u aan uw draadloze sensor alleen te gebruiken in water dat dieper is dan 30 cm.

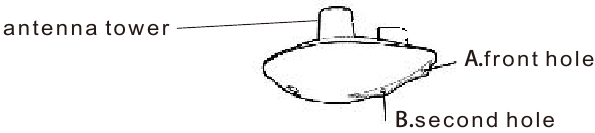

De draadloze sonarsensor bevestigen

De lijn die van uw molen komt, kan worden vastgebonden aan het voorste gat in de draadloze sonarsensor. Als u de draadloze sonarsensor als een conventionele dobber wilt gebruiken, gebruikt u het tweede gat om uw haak te bevestigen met een lijn met een lichter gewicht.
Een obstakel zal de lichtere lijn breken als u zich moet losbreken. Slip-lijntechnieken worden niet aanbevolen vanwege het grotere risico dat u de draadloze sonarsensor verliest. Als u wel de slip-lijnmethode gebruikt, gebruikt u een lijn met een lichter gewicht na de onderste stop, zodat u de draadloze sonarsensor kunt terughalen als de onderste lijn met haak afbreekt.

Hanteer de draadloze sonarsensor aan de antennetoren wanneer deze in het water is geweest. Gebruik een zware testlijn, standaardknopen en uitrusting zoals een wartel.
Het tweede geleidergat is voor het gebruik van de draadloze sonarsensor als dobber. Sluit een haaklijn met een lichter gewicht aan op dit gat. Overbelast de haaklijn niet, omdat dit de draadloze sonarsensor zal onderdompelen, waardoor signaalverlies ontstaat.
OPMERKING: U verhoogt de kans op het breken van uw lijn als u een lichte testpondlijn op uw molen gebruikt. De draadloze sonarsensor is positief drijvend. De maximale hoeveelheid gewicht voor elke bevestiging aan de draadloze sonarsensor is ongeveer 5,67 gram, en omvat het gecombineerde gewicht van elke haak, lijn, gewicht, wartel/snapwartel en aas die aan de draadloze sonarsensor is bevestigd.
OPMERKING: Bewaar de draadloze sonarsensor in een droge, niet-metalen container, zoals een viskist, in een apart compartiment en geïsoleerd van metalen apparaten.
OPMERKING: De onderkant van de draadloze sonarsensor mag niet worden gehanteerd tijdens de sonarwerking, omdat dit fysiek ongemak kan veroorzaken en kan leiden tot persoonlijk letsel in de vorm van weefselschade. Hanteer de draadloze sonarsensor alleen aan de antennetoren wanneer deze in het water is geweest.
OPMERKING: De draadloze sonarsensor is niet bedoeld voor gebruik door kinderen jonger dan 6 jaar zonder toezicht van een volwassene, omdat de draadloze sonarsensor een verstikkingsgevaar kan vormen voor kleine kinderen.

Draadloze sonarsensor vermogen

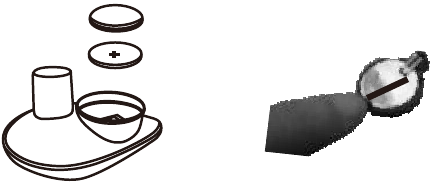

De draadloze sonarsensor heeft een CR-2032 lithiumbatterij. Deze kan worden vervangen. Controleer de bijgevoegde afbeeldingen om de batterij te vervangen. Verwijder het batterijklepje van de draadloze sonarsensor en druk op het vergrendelblok van de batterijhouder, de batterij zal automatisch omdraaien.

OPMERKING: Zorg ervoor dat de O-ring in het batterijcompartiment aanwezig is, correct in de groeven is geplaatst en vrij is van vuil voordat u het batterijklepje terugplaatst. De draadloze sonarsensor heeft contacten die waarnemen wanneer het apparaat in het water is ondergedompeld. Deze contacten schakelen de sonarsensor/ontvanger in en beginnen de sonarinformatie via RF naar het scherm te verzenden. De draadloze sonarsensor stopt automatisch met het gebruik van stroom enkele seconden nadat deze uit het water is gehaald.
OPMERKING: Plaats de draadloze sonarsensor niet in een natte ruimte wanneer deze niet in gebruik is, omdat dit de draadloze sonarsensor zal inschakelen en de bruikbare levensduur zal verkorten. Bewaar de draadloze sonarsensor in een droge ruimte wanneer deze niet in gebruik is om stroom te besparen. Plaats de draadloze sonarsensor nooit in een natte ruimte van een boot of op een metalen oppervlak dat deze per ongeluk kan inschakelen.
OPMERKING: Als de draadloze sonarsensor in zout water is gebruikt, spoel deze dan af met zoet water voordat u hem opbergt. Schermweergave Een eenvoudig menusysteem geeft u toegang tot de instelbare instellingen van uw FF718LIC-W. Om het menusysteem te activeren, drukt u op de POWER-MENU-toets. Druk herhaaldelijk op de POWER-MENU-toets om de menu-instellingen van de FF718LiC-W één voor één weer te geven. Wanneer een menu-instelling op het scherm wordt weergegeven, gebruikt u de UP- en DOWN-pijltoetsen om de menu-instelling aan te passen. Menu-instellingen worden na enkele seconden automatisch van het scherm verwijderd. In de normale werkingsmodus worden de meeste menu-instellingen in het geheugen opgeslagen.

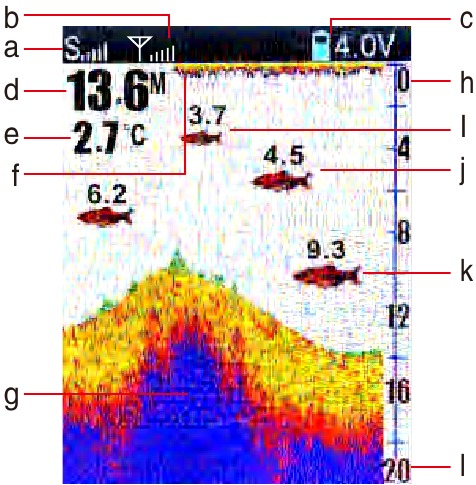

Schermweergave

De FF718LiC-W geeft onderwaterinformatie weer in een gemakkelijk te begrijpen formaat. De bovenkant van het scherm komt overeen met het wateroppervlak bij de transducer, en de onderkant van het scherm komt overeen met het dieptebereik dat automatisch is geselecteerd voor de huidige waterdiepte. De bodemcontour varieert naarmate de diepte onder de boot verandert. Digitale uitlezingen geven nauwkeurige informatie over diepte, vissen en watertemperatuur.
Naarmate de boot beweegt, worden terrein- en bodemsamenstellingsvariaties weergegeven. Vissen, aasvissen en thermoclines (onderwater temperatuurveranderingen) worden weergegeven wanneer ze worden gedetecteerd. Onderwateromstandigheden variëren sterk, dus enige ervaring en interpretatie is nodig om alle voordelen van het FF718LiC-W-gebruik te realiseren. Gebruik de afbeelding als een leidraad voor de meest voorkomende omstandigheden en oefen met het gebruik van de FF718LiC-W over bekende bodemtypen.

1. Gevoeligheid
2. Indicator sensorverbinding
3. Batterijsterkte visvinder
4. Waterdiepte
5. Watertemperatuur
6. Wateroppervlak
7. Bodemcontour
8. Bovenste zoombereik
9. Kleine vispictogram met diepte
10. Middelste vispictogram met diepte
11. Groot vispictogram met diepte
12. Onderste zoombereik

In- en uitschakelen

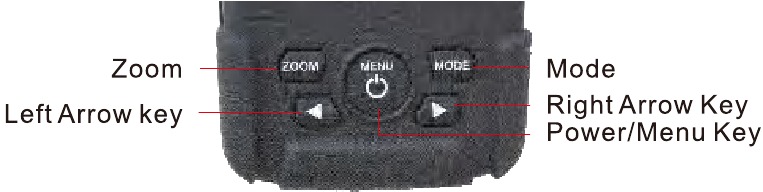

Druk op de POWER-MENU-toets en laat deze los om de FF718LiC-W in te schakelen. Houd de POWER-MENU-toets ingedrukt totdat de unit wordt uitgeschakeld om uit te schakelen.

Wanneer de FF718LiC-W wordt ingeschakeld, wordt tijdelijk op het scherm weergegeven gedurende 5 seconden. Vervolgens wordt weergegeven. Gebruik in dit menu de pijltoetsen om Start-Up of Simulation te selecteren. Als u niets doet, wordt de unit standaard ingeschakeld voor gebruik op het water.

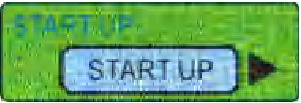

• Gebruik Start-Up voor gebruik op het water.

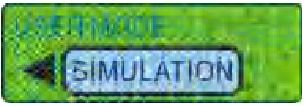

• Gebruik Simulation om te leren hoe u het systeem gebruikt met gesimuleerde sonargegevens; ga naar Simulation door eenmaal op de rechterpijltoets te drukken


Het menusysteem

Een eenvoudig menusysteem geeft je toegang tot je instelbare FF718LiC-W instellingen. Om het menusysteem te activeren, druk je op de POWER-MENU-toets. Druk herhaaldelijk op de POWER-MENU-toets om de menu-instellingen van de FF718LiC-W één voor één weer te geven. Wanneer een menu-instelling op het scherm staat, gebruik je de UP- en DOWN-pijltoetsen om de menu-instelling aan te passen. Menu-instellingen worden na enkele seconden automatisch van het scherm verwijderd. In de normale bedrijfsmodus keren de meeste menu-instellingen die in het geheugen zijn opgeslagen niet terug naar hun standaardwaarden wanneer het apparaat wordt uitgeschakeld. Zie de afzonderlijke menu-opties voor meer informatie.
OPMERKING: Elke keer dat op de POWER-MENU-toets wordt gedrukt, wordt de achtergrondverlichting even ingeschakeld om 's nachts gemakkelijk te kunnen kijken. Pas de menu-instelling LIGHT aan om de achtergrondverlichting aan te houden.

Gebruikersmodus

Druk op de POWER-MENU-toets totdat het menu USER MODE verschijnt. Selecteer een instelling uit

Gevoeligheid

Druk op de POWER-MENU-toets totdat SENSITIVITY (Gevoeligheid) verschijnt. Gevoeligheid regelt hoeveel details er op het display worden weergegeven. Het verhogen van de gevoeligheid toont meer sonarterugkaatsingen van kleine aasvissen en zwevend vuil in het water; het display kan echter te vol raken. Bij gebruik in zeer helder water of op grotere diepten, toont een verhoogde gevoeligheid zwakkere terugkaatsingen die interessant kunnen zijn. Het verlagen van de gevoeligheid elimineert de rommel van het display die soms aanwezig is in troebel of modderig water. Als de gevoeligheid te laag is afgesteld, kan het display niet veel sonarterugkaatsingen laten zien die mogelijk vis zouden kunnen zijn. (1 — 10).

Diepte ondergrens

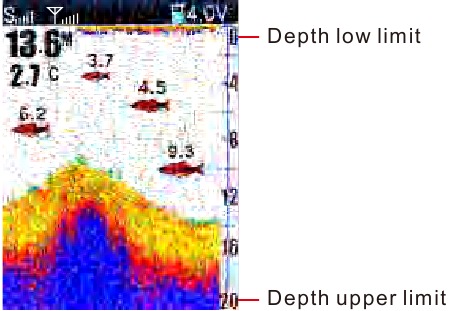

Druk op de POWER-MENU-toets totdat Depth low limit (Diepte ondergrens) verschijnt. Automatic (Automatisch) is de standaardinstelling. In de automatische modus wordt het onderste bereik door het apparaat aangepast om de bodem te volgen. (Auto, 1 tot 45 meter)
OPMERKING: In de handmatige modus, als de huidige diepte groter is dan de instellingen voor het dieptebereik, zal de bodem niet zichtbaar zijn op het display. Selecteer AUTO om terug te keren naar de automatische werking.

Diepte bovengrens

Druk op de POWER-MENU-toets totdat Depth upper limit (Diepte bovengrens) verschijnt. Selecteer Auto om het gebied rond de bodem te vergroten om vissen en structuren dicht bij de bodem te onthullen die mogelijk niet zichtbaar zijn tijdens normaal gebruik. Wanneer Depth upper limit (Diepte bovengrens) is ingesteld op Auto, worden de bovenste en onderste dieptebereiken automatisch aangepast om het gebied boven en onder de bodem op het display te houden. Selecteer Off om terug te keren naar de normale werking. (Off, 1 tot 45 meter)

Er is ook een reeks handmatige bereiken die kunnen worden geselecteerd. De handmatige dieptebereiken worden bepaald door de huidige diepteomstandigheden.

Dieptealarm

Druk op de POWER-MENU-toets totdat DEPTH ALARM (Dieptealarm) verschijnt. Selecteer OFF voor geen dieptealarm, of selecteer 1 tot 45 meter om de alarmdiepte in te stellen. Er klinkt een hoorbaar alarm wanneer de diepte gelijk is aan of kleiner is dan de instelling. (Off, 1 tot 45 meter)

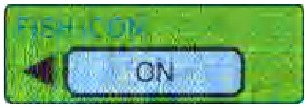

Visicoon

Zorg ervoor dat je op de POWER-MENU-toets drukt totdat FISH ICON (Visicoon) verschijnt. Selecteer Off om "ruwe" sonarterugkaatsingen te bekijken, of On om vissymbolen te bekijken. Fish ICON (Visicoon) maakt gebruik van geavanceerde signaalverwerking om sonarterugkaatsingen te interpreteren en geeft een vissymbool weer wanneer aan zeer selectieve vereisten wordt voldaan. Een select aantal mogelijke visterugkaatsingen wordt weergegeven met de bijbehorende diepte. (On, Off)

Visalarm

Druk op de POWER-MENU-toets totdat FISH ALARM (Visalarm) verschijnt. Selecteer Off voor geen visalarm, of een van de volgende symbolen om het alarm in te stellen. Er klinkt een alarm wanneer de FF718LiC-W vissen detecteert die overeenkomen met de alarminstelling. Fish Alarm (Visalarm) klinkt alleen als Fish ID+ ook is ingesteld op On. (Off, Grote vis, Grote vis/Kleine vis).

Alleen grote vis
Grote vis/Middelgrote vis
Grote vis/Middelgrote/Kleine vis

Eenheden

Zorg ervoor dat je op de POWER-MENU-toets drukt totdat UNITS (Eenheden) verschijnt. UNITS (Eenheden) selecteert de diepte-eenheden Feet (Voet) of Meter en TEMPE (Temperatuur) selecteert de °C of °F.

Kleurtoon

Druk op de POWER-MENU-toets totdat het menu Color tone (Kleurtoon) verschijnt. Selecteer een instelling uit BLUE (BLAUW), ORANGE (ORANJE) of GREY (GRIJS).

Batterijalarm

Druk op de POWER-MENU-toets totdat het menu Battery alarm (Batterijalarm) verschijnt. Selecteer een instelling uit OFF of van 3.6V-4.2V, Battery alarm (Batterijalarm) klinkt wanneer de ingangsspanning van de batterij gelijk is aan of lager is dan de menu-instelling.

Taal

Druk op de POWER-MENU-toets totdat LANGUAGE (Taal) verschijnt. De FF718LiC-W visvinder heeft twintig taalkeuzes.

Helderheid

Druk op de POWER-MENU-toets totdat Brightness (Helderheid) verschijnt. Gebruik de achtergrondverlichting om 's nachts te vissen. Selecteer 1-9 om de achtergrondverlichting op het gewenste niveau te activeren.

Chartsnelheid

Druk op de POWER-MENU-toets totdat het menu CHART SPEED (Chartsnelheid) verschijnt. Selecteer een instelling van 1-9 om de chartsnelheid te verhogen of te verlagen, waarbij 1 de langzaamste en 4 de snelste chartsnelheid is. (1 tot 9)

Onderhoud

Volg deze eenvoudige procedures om ervoor te zorgen dat uw FF718LiC-W topprestaties blijft leveren.
Als het apparaat in contact komt met zoutnevel, veeg dan de aangetaste oppervlakken af met een doek die is bevochtigd met zoet water.
Gebruik geen chemische glasreiniger op de lens - dit kan barsten in de lens veroorzaken.
Gebruik bij het reinigen van de LCD-beschermlens een zeem en een niet-schurende, milde reiniger. Veeg niet als er vuil of vet op de lens zit. Wees voorzichtig om krassen op de lens te voorkomen.
Laat het apparaat nooit achter in een gesloten auto of kofferbak - de extreem hoge temperaturen die bij warm weer worden gegenereerd, kunnen de elektronica beschadigen.

Onderhoud draadloze sonarsensor

Veeg na gebruik van de draadloze sonarsensor in zout water de aangetaste oppervlakken af met een doek die is bevochtigd met zoet water. De Cuprum-schakelaar van de draadloze sonarsensor moet worden gespoeld met zoet water na blootstelling aan zout water om corrosie te voorkomen.
Als uw draadloze sonarsensor lange tijd uit het water blijft, kan het enige tijd duren voordat deze nat is wanneer deze terug in het water wordt geplaatst. Kleine luchtbellen kunnen zich vastklampen aan het oppervlak van de draadloze sonarsensor en de goede werking verstoren. Veeg het oppervlak van de draadloze sonarsensor af met een natte doek om ze te verwijderen.
Laat de draadloze sonarsensor nooit achter in een gesloten auto of kofferbak - de extreem hoge temperaturen die bij warm weer worden gegenereerd, kunnen de elektronica beschadigen.

Problemen

1. De FF718LiC-W verliest het signaal in de draadloze gebruikersmodus.
   Als de FF718LiC-W, in de draadloze gebruikersmodus, geen RF-signaal van de draadloze sonarsensor kan ontvangen, stopt het scherm met updaten en wordt na enkele seconden GEEN SIGNAAL weergegeven. Telkens wanneer de ontvangst verloren gaat of de draadloze sonarsensor langer dan een paar seconden uit het water wordt gehaald, wordt het weergegeven totdat de draadloze sonarsensor terug in het water wordt geplaatst en de ontvangst wordt hersteld.

   1. De draadloze sonarsensor maakt gebruik van draadloze line-of-sight-technologie. Als er objecten tussen de FF718LiC-W en de draadloze sonarsensor worden geplaatst, kan de ontvangst verloren gaan.
   2. Het dieptebereik van de draadloze sonarsensor is 2 tot 147 voet (0,7 tot 45 meter). Grillige metingen kunnen voorkomen in water dat ondieper is dan 2 voet. Bovendien is dit product, vanwege de aard van sonar, niet bedoeld voor gebruik in zwembaden of kleine, afgesloten wateren.
   3. Het te snel binnenhalen van de draadloze sonarsensor kan signaalverlies veroorzaken en het scherm bevriezen.
   4. Controleer de drijfbalans tussen de draadloze sonarsensor en je uitrusting; meer dan 0,2 ounce zorgt ervoor dat de draadloze sonarsensor onderduikt, wat signaalverlies veroorzaakt.
   5. De draadloze sonarsensor haalt mogelijk niet zijn maximale RF-afstand van 590 voet, tenzij het water glad is. Golven of klotsen kunnen het RF-bereik aanzienlijk verminderen.
2. In zeer ondiep water krijg ik gaten in de bodemmeting en een inconsistente digitale diepte-indicatie.
   De draadloze sonarsensor werkt betrouwbaar in water van 2 voet (0,7 meter) of dieper. De diepte wordt gemeten vanaf de draadloze sonarsensor.
   Een afstand van een draadloze sonarsensor tot FF718LiC-W van meer dan 328ft kan een intermitterende schermweergave veroorzaken. Overmatig ruw water kan ervoor zorgen dat de draadloze sonarsensor onderduikt, waardoor het contact weer verloren gaat.
3. Het scherm toont fluctuerende dieptemetingen en overmatige rommel, inclusief verticale balken die bovenop vispictogrammen kunnen worden getekend.
4. Het scherm springt en de bodem heeft een abrupte verandering; soms ontbreekt er een verticale lijn of wordt er een zwarte lijn van boven naar beneden weergegeven.
   Deze sprong in het schermbeeld is te wijten aan een automatische verandering in diepte. Nieuwe retouren die op een andere schaal zijn weergegeven, komen niet overeen met de historische gegevens die al op een hogere of lagere schaal zijn weergegeven. Verticale lijnen kunnen ook voorkomen als het radiosignaal van de draadloze sonarsensor verloren gaat en vervolgens weer wordt hersteld in ruwe wateromstandigheden.

SPECIFICATIES
