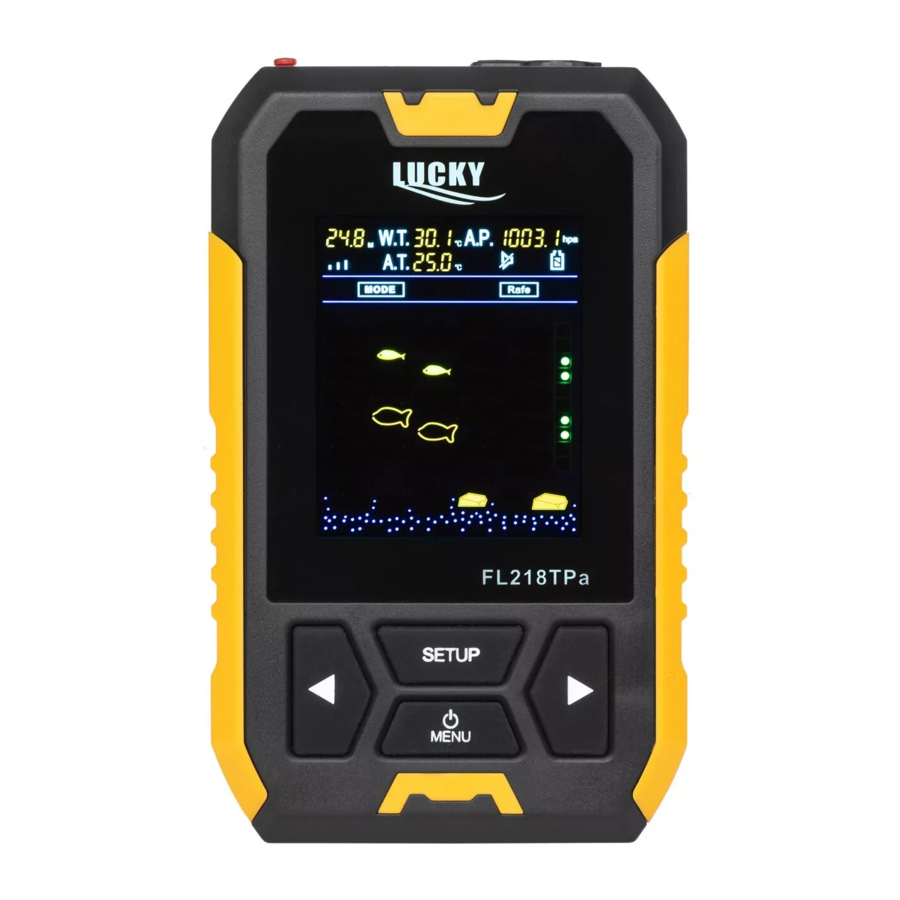

PRODUCTOVERZICHT
Dit geweldige product is speciaal ontworpen voor zowel amateur- als professionele vissers om de locatie van vissen en de waterdiepte te achterhalen. De unit kan worden gebruikt in de oceaan, rivier of meer en is fantastisch voor het opsporen van scholen vissen in een bepaald gebied.
Dankzij de geweldige en innovatieve technologie is deze draagbare visvinder het ideale hulpmiddel om de vissen naar u toe te brengen!
HOE SONAR WERKT
Sonartechnologie is gebaseerd op geluidsgolven. Het systeem gebruikt sonar om structuren, bodemcontouren en -samenstelling te lokaliseren en te definiëren, evenals de diepte direct onder de transducer. De transducer zendt een geluidsgolfsignaal uit en bepaalt de afstand door de tijd te meten tussen de verzending van de geluidsgolf en het moment waarop de geluidsgolf wordt weerkaatst door een object; vervolgens gebruikt het het weerkaatste signaal om de locatie, grootte en samenstelling van een object te interpreteren.

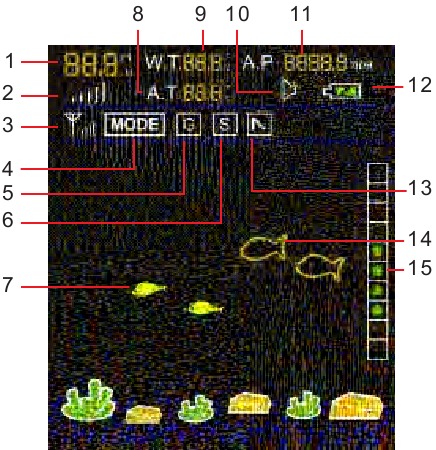

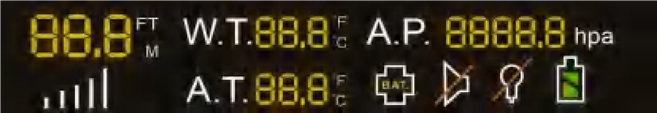

DISPLAYWEERGAVE
- Waterdiepte
- Luchttemperatuur
- Modusmenu
- Algemene modus
- Ondiepe modus
- Hellingmodus
- Kleine vis
- Gevoeligheid
- Watertemperatuur.
- Luchtdruk
- Batterijstatus
- Visalarm aan/uit
- Ijsvissenmodus
- Vlotmodus
- Grote vis
- Visdiepte-indicator

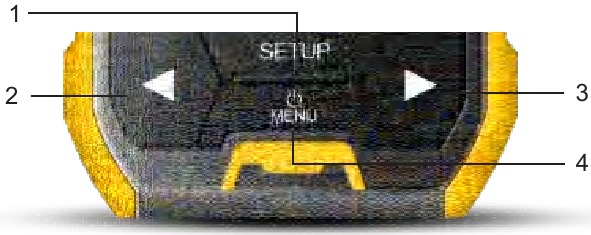

WERKING EN INSTELLING
- Modusmenu
- Linkermenu
- Setupmenu
- Rechtermenu
- Aan/uitzetten
AAN/UITZETTEN
Schuif en verwijder de batterijklep, plaats 4 AAA-batterijen. Zorg ervoor dat u de batterijen uitlijnt volgens het diagram in het batterijvak. Sluit de batterijklep volledig.
Druk op de POWER-toets om de stroom in te schakelen. De unit gaat naar de normale modus nadat het volledige scherm 1 seconde wordt weergegeven.
Druk op de POWER-toets om de stroom in te schakelen. De unit gaat naar de normale modus nadat het volledige scherm 1 seconde wordt weergegeven. Houd de POWER-toets 3 seconden ingedrukt om de stroom uit te schakelen. Om de simulatiemodus te openen: houd de POWER-toets 5 seconden ingedrukt en laat los terwijl de stroom is uitgeschakeld.
OPMERKING: De unit moet worden uitgeschakeld om vanuit de simulatiemodus de normale werking te starten. Functie voor automatisch uitschakelen: het display wordt automatisch uitgeschakeld wanneer de diepteweergave gedurende 5 minuten continu "---" aangeeft.
FUNCTIE-INSTELLING
Houd de SETUP-toets 3 seconden ingedrukt, de waterdiepte-eenheid {FT} knippert; door vervolgens herhaaldelijk op de SETUP-toets te drukken, knippert de indicator van de huidige in te stellen functie. Waterdiepte-eenheid {FT} - Gevoeligheid {
} - Watertemperatuureenheid - Luchttemperatuureenheid - Alarm {
}.
Druk op Modusmenu om een modus te selecteren uit de algemene modus, ondiepe modus, hellingmodus, vlotmodus en ijsvissenmodus.
OPMERKING: Het scherm kan worden vernieuwd door tijdens de normale werking op de POWER-toets te drukken.
VIS- EN DIEPTE-UITLEZING
DIEPTE AFLEZEN
De diepte-uitlezing rechtsboven verschijnt nadat de stroom is ingeschakeld en de sonarsensor in het water is geplaatst. De dieptemeter geeft "---" aan als de diepte deze parameters overschrijdt.
(0,7 tot 100 meter)
OPMERKING: Deze aflezing kan ook voorkomen als het water extreem vuil is, of waar er zware slib- of modderbodems zijn. Sonar is een geluidssignaal dat door water reist. Sonar reist niet door de lucht. Houd hier rekening mee bij het gebruik van de visvinder, want de kleinste luchtbel tussen de sonarsensor en het water zorgt ervoor dat de unit niet correct werkt.

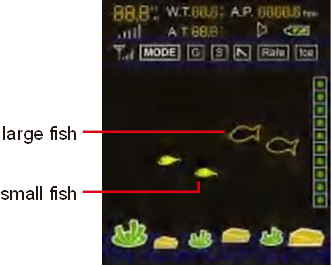

VISWEERGAVE
Als de zoeker vaststelt dat sonar een vis heeft gedetecteerd, toont het display een visvormig pictogram. Het kan grote en kleine vissen detecteren. De eerste kolom met visindicatoren aan de rechterkant van het display toont de meest actuele informatie. Deze kolom wordt vervolgens naar links verplaatst wanneer een nieuwe aflezing wordt weergegeven. Het vispictogram wordt elke 5 seconden verplaatst.
OPMERKING: De visindicatoren bewegen met een constante snelheid van rechts naar links. Deze beweging weerspiegelt op geen enkele manier de daadwerkelijke beweging van de vissen.
Gebruik de visdiepte-indicator om de diepte van de vis vanaf de sonarsensor te meten. Dit kan worden gedaan door de diepte-uitlezing te delen door 10. Dit getal vertegenwoordigt de waarde van elke box.
(Voorbeeld: de diepte is 20 m, het vissymbool verschijnt in de 5e box van boven. Dit betekent dat de vis zich 10 m van het oppervlak bevindt)
WIERWEERGAVE
Het display geeft de aanwezigheid van kort onkruid aan door de kleinste onkruidindicator (a) in te schakelen. Matig lang onkruid wordt afgebeeld door de tweede onkruidindicator (b) in te schakelen. Lang onkruid wordt afgebeeld door de derde onkruidindicator (c) in te schakelen.
BODEMCONTOUR

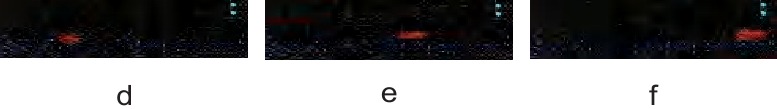

Eén rotsindicator identificeert een beperkte structuur (d). U zou hoogstwaarschijnlijk een kleine rots, een kleine stapel rotsen of een ongelijkmatige bodemcontour aantreffen. Dit is geen slechte plek om vissen te verbergen, maar vanwege de beperkte hoeveelheid structuur is er misschien niet veel.
Twee rotsindicatoren identificeren een aanzienlijke hoeveelheid bodemstructuur, maar verspreid (e). Er moet een aanzienlijke hoeveelheid tijd worden besteed aan het vissen in dit gebied, aangezien elk stuk structuur een prijsvangst kan verbergen. Drie rotsindicatoren geven een grote hoeveelheid bodemstructuur in een afgesloten gebied aan. Deze bodem kan bestaan uit een grote rots(en), stronk(en), boom(en) of richel(s) (f)
SONARSENSOR BEVESTIGEN
- Trek de rubberen stop eruit en stel de dobber zo in dat deze zich op 18 tot 22 cm van de sensor bevindt, of op de gewenste diepte. Plaats de rubberen stop terug door deze stevig in de dobber te drukken. De sensordobber moet zo worden afgesteld dat deze zich minimaal 18 cm van de sensor bevindt.
![]()
- Gooi de sonarsensor- en dobbermontage in het water op de gewenste vislocatie. Om te gooien, plaatst u de sonarsensor en de dobber in uw hand en gooit u onderhands. Gooi de sensor niet aan de kabel, want dit veroorzaakt onherstelbare schade. Voordat u gooit, moet u ervoor zorgen dat de kabel vrij is van knopen en niet om iets heen is gewikkeld.

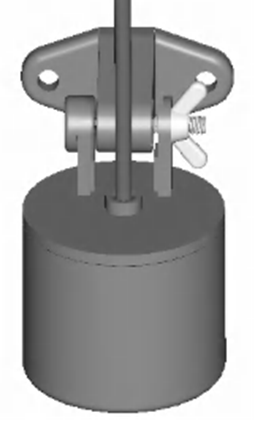

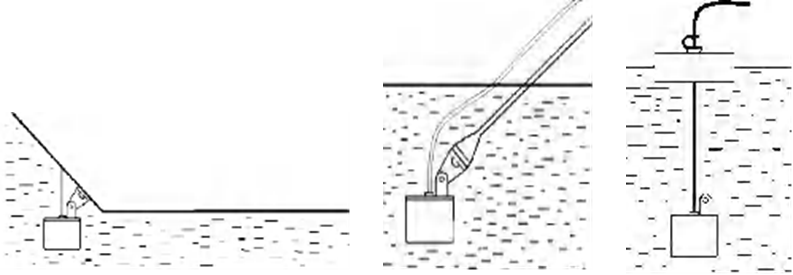

- Uw visvinder bevat een combinatieadapter, montagebeugel voor de sonarsensor. De adapter bevat montagepunten, zodat u deze aan elk plat oppervlak of bootromp en de juiste stang kunt bevestigen. De adapter is verwijderbaar en tot 180 graden verstelbaar.
![]()
![]()
- Gebruik een stok om de sonarsensor naar een gewenste positie te leiden of voeg dobbers aan de kabel toe om op het water te drijven.

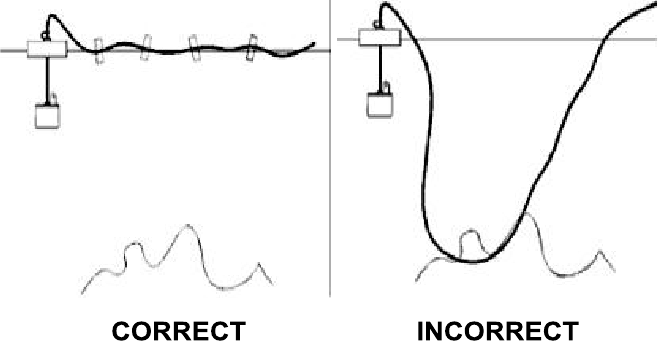

OPMERKING:- Onjuist gebruik: zorg ervoor dat de kabel niet naar de bodem zinkt, omdat deze vast kan komen te zitten in vuil.
- De dobber kan als volgt worden verwijderd. Als u deze niet nodig hebt, knipt u de rubberen stop van de kabel en schuift u de veiligheidsriem en de dobber naar de stekker en haalt u deze voorzichtig uit de stekker.
![]()
VISSEN BIJ DE BOOT OF HET IJS
VISSEN BIJ DE BOOT
- Gooi de sensor en de dobber in het water volgens de vorige instructies.
- Bevestig de adapter aan de bootromp met behulp van de montagepunten.
-
- "Schiet door" de romp van een boot.
Plaats de sonarsensor in 2,5 cm water tegen de bodem van de romp. Of bedek het oppervlak van de sonarsensor met vaseline en druk deze met een draaiende beweging tegen de bodem van de romp. - Als het nog steeds niet op alle rompen werkt, moet u de sensor mogelijk rechtstreeks in het water plaatsen voor een goede werking.
- "Schiet door" de romp van een boot.
OPMERKING: Als diepte-uitlezingen als "---" worden weergegeven tijdens het gebruik van een van deze methoden, plaatst u de sonarsensor rechtstreeks in het water om te controleren of de visvinder correct werkt. Als het correct werkt terwijl het rechtstreeks in het water is, verplaatst u de sensor naar een nieuwe locatie in de romp en herhaalt u de methoden in bovenstaande
VISSEN OP HET IJS

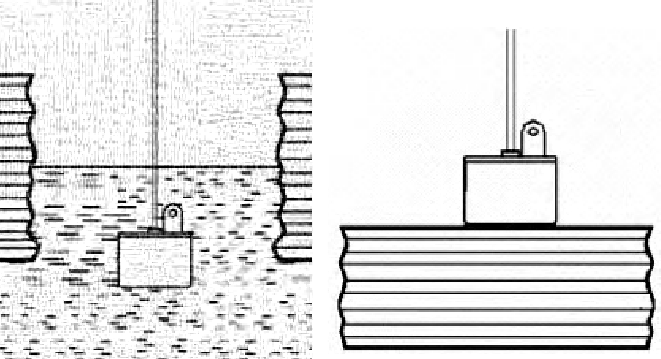

Om de beste prestaties te bereiken bij het ijsvissen, wordt het ten zeerste aanbevolen om een gat door het ijs te zagen en de sonarsensor rechtstreeks in het water te plaatsen. Als u het gebied wilt controleren op diepte of vissen voordat u het gat zaagt. Verwijder de sneeuw om het ijsoppervlak bloot te leggen en zorg ervoor dat het oppervlak glad is. Plaats een kleine hoeveelheid vloeibaar water op het ijs en plaats de sonarsensor op het water, zodat de unit aan het ijs kan vastvriezen.
Als er luchtzakken tussen de sonarsensor en het ijs zitten, of lucht op het water onder het ijs, werkt de unit niet correct en moet u een andere plek proberen, of een gat in het ijs zagen om te gebruiken.
OPMERKING:
- Om de sonarsensor uit het bevroren te verwijderen, tikt u voorzichtig met uw hand tegen de basis van de sonarsensor. Als het niet loskomt, spuit dan een kleine hoeveelheid water op het ijsoppervlak rond de basis en herhaal de bovenstaande stap totdat de sonarsensor gemakkelijk kan worden verwijderd. Gebruik nooit een stomp voorwerp om de sonarsensor te raken, omdat dit schade kan veroorzaken aan de gevoelige interne elektronica.
- Koud weer is extreem zwaar voor de elektrische componenten in de displaybehuizing. Het wordt aanbevolen om de unit tijdens bedrijf op temperaturen boven -17 graden Celsius te houden.
- Verwijder de batterijen uit de visvinder om batterijlekkage en corrosie te voorkomen. Reinig de sonarsensor en de kabel met schoon water en droog ze af voordat u ze opbergt. Dompel het scherm/de behuizing van de visvinder niet onder in water en/of spuit het niet met water of gebruik geen chemicaliën om het schoon te maken.
Productspecificatie
Display: 2,2 inch LCD
Dieptecapaciteit: 328 voet (100 m)
Sonardekking: 45 graden bundelhoek in 200 Khz
Stroomvereiste: 4xAAA alkalinebatterijen
Waterdicht ontwerp: niveau-4 (spatwaterdicht)
Toon grote en kleine vissen, waterdiepte, watertemperatuur, luchttemperatuur, luchtdruk, vislocatie en bodemgras en rots
Door de gebruiker selecteerbare gevoeligheid, diepte-eenheden en visalarminstelling
Ingebouwd geheugen slaat de sonarinstelling op wanneer de visvinder wordt uitgeschakeld
Bedrijfstemperatuur: 14°F tot 122°F (-10°C tot 50°C)
Bijlagen
- Ronde transducer met 8 m kabel
- Transduceradapter
- Beugel
- Standaard
