LUCKY LUCKYSMART LH-1B visvinderhandleiding

Gebruiksscenariodiagram

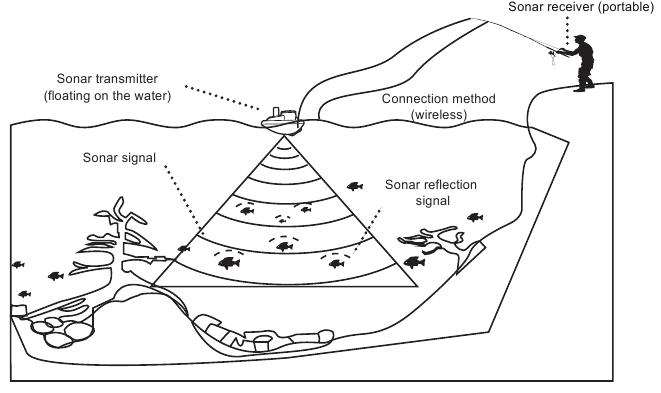

Simulatiediagram van de gebruikssituatie van de sonarzender

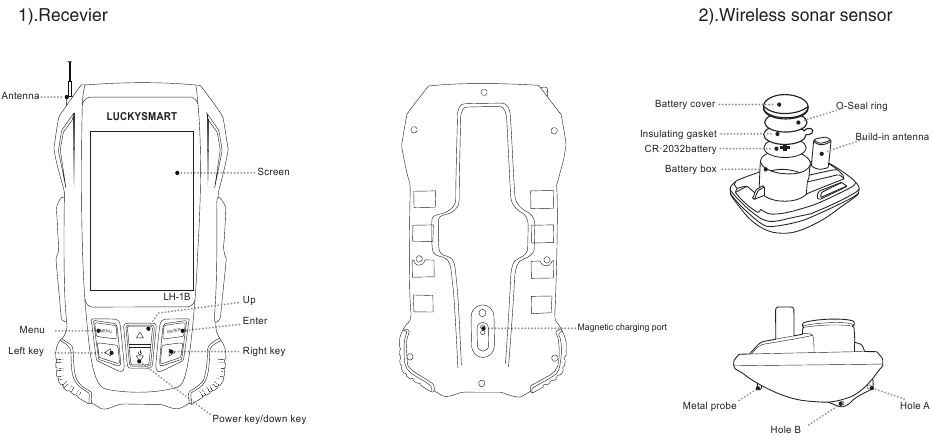

Productintroductie

Bedieningsinstructie

1. Bevestig de draadloze zender aan de vislijn.
   Opmerking :
   1. De vislijn kan worden doorgevoerd en vastgemaakt vanaf de A van het gat.
   2. Het kan de vislijn door de B van het gat voeren, de draadloze sonarsensor gebruiken als drijver, het wordt aanbevolen om op te hangen, niet meer dan 30 gram.

2. Plaats de draadloze zender in het water.
   Het kan worden uitgeworpen met behulp van uw hengel, maar ook de vislijn direct met de hand uitgeworpen.

3. Schakel de ontvanger in
   Klik op de aan/uit-knop() de sonarontvanger wordt ingeschakeld.

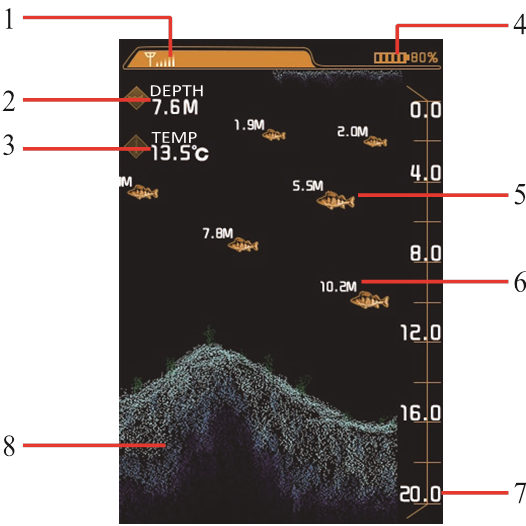

Scherm uitlezen

1. Draadloze signaalindicatie: draadloos signaal van probe sterkte identificatie.
2. Waterdiepte: de afstand van het lanceerpunt van de draadloze zender tot de bodem van het water (merk op dat er geen aflezing is wanneer de waterdiepte de maximumdetectie overschrijdt, afhankelijk van de terreininformatiewaarde).
3. Watertemperatuur: De draadloze zender heeft een ingebouwde temperatuursensor die de temperatuur van het wateroppervlak detecteert in het gebied waar de zender zich bevindt.
4. Ontvanger vermogensindicatie: sonarontvanger met lithium batterij vermogensindicatie identificatie.
5. Vispictogram: visbeeldvorming gegenereerd door een visdetector op basis van sonar signal feedback.
6. Visdiepte: de diepte van de visvinder wordt bepaald door de detector op basis van sonar signal feedback.
7. Detectiebereik: het dieptebereik waarin een visdetector de onderwateromstandigheden van de vis detecteert.
8. Onderwateromgeving: de visvinder bepaalt de gegenereerde onderwatercontour op basis van de feedback van het sonar signaal. Hoe donkerder de kleur, hoe hoger de dichtheid, hoe harder de bodem; hoe lichter de kleur, hoe lager de dichtheid en hoe zachter de bodem.

Functie instelling

1. Opstarten & afsluiten
   1. Klik op de aan/uit-knop, de logo-interface geeft 3 seconden weer in de normale detectiemodus.
   2. Druk op de shutdown button (shutdown-knop) om uit de shu-tdown prompt te springen, houd vervolgens de knop ingedrukt totdat de stroom is uitgeschakeld.

Opmerking: in de functie-instelling, geen andere bewerking in 5 seconden, zal de interface automatisch terugspringen naar de sonarinterface.

2. Werkmodus en demo-modus schakelen
   1. De ontvanger is standaard ingesteld op de werkmodus, druk op de MENU key (MENU-knop) om de menu-interface in de werkinterface te openen, selecteer demo mode (demo-modus) om op de ENTER key (ENTER-knop) te drukken om de demo-modusinterface te openen.
   2. Druk op de MENU key (MENU-knop) om de menu-interface in de demo-modus te openen en druk op de ENTER key (ENTER-knop) om de werkinterface te openen.
3. Achtergrondverlichting helderheid
   Achtergrondverlichting helderheid: dat is de helderheid van het hoofdscherm.
   Dit menu heeft 9 niveaus, waarbij niveau 1 het donkerst is en niveau 9 het helderst.
4. Eenheid instellen
   Eenheid instellen: dat is om de diepte en temperatuur van het systeem in te stellen.
5. Alarm instellen
   1. Diepte alarm: diepte alarm wordt over het algemeen gebruikt om ondiepe alarm instelling te voorkomen. Wanneer de daadwerkelijke waterdiepte lager is dan de instelwaarde, geeft de visdetector een alarm om u eraan te herinneren dat de huidige waterdiepte te ondiep is.
   2. Vermogensalarm: wanneer het daadwerkelijke vermogen lager is dan de instelwaarde, waarschuwt de visser u om de apparatuur op te laden.
6. Energiebesparende modus
   Energiebesparende modus: wanneer er geen bediening en geen vis in 3 minuten is nadat de energiebesparende modus is ingeschakeld, zal de schermhelderheid automatisch het scherm doven. Als er een toetsbediening of vis is, zal het de energiebesparende modus verlaten.
7. Vismodus
   1. Common mode: in principe kunnen alle visvijvers, reservoirs en andere omgevingen worden gebruikt.
   2. Shallow water mode: geschikt voor de detectie van visvijvers, reservoirs, oevers en andere vlakke delen van gebieden boven 0,7 meter en onder 4 meter.
   3. Deep water mode: 4 meter boven visvijvers, reservoirs, oevers en andere vlakke omgevingsdetectie.
   4. Slope terrain model: geschikt voor de detectie van grote hellingen op de oevers van bergvijvers en reservoirs.
8. Chartsnelheid
   Chartsnelheid: het instellen van de frequentie van sonargegevensbemonstering.
   Opmerking: hoe vaker de sonargegevens worden verzameld, hoe nauwkeuriger de onderwatersituatie op het scherm wordt weergegeven. Echter, grote hoeveelheden gegevens zullen resulteren in een overeenkomstige trage systeemrespons.
9. Parameter aanpassing
   1. Sonar sensitivity: dat is de sonarintensiteit. Hoe gevoeliger, hoe meer sonarsignalen worden geretourneerd en op het scherm weergegeven, en hoe gevoeliger de feedback onder water. Maar als het water ondiep is, zal een te hoge gevoeligheid ook de reflectie van te veel akoestische signalen verhogen, wat resulteert in de weergave van het verkeerde signaal. Als de gevoeligheidsinstelling te laag is in de waterdiepteomgeving, zal het moeilijk zijn om de overeenkomstige onderwaterinformatie te detecteren. Bedieningssuggestie: in het geval van diep water ingesteld, de gevoeligheid hoog; in het geval van ondiep water, gevoeligheid laag instellen.
   2. Depth range: verwijst naar de vissituatie en bodeminformatie in het dieptebereik dat op het scherm wordt weergegeven. Wanneer het dieptebereik is ingesteld op automatisch, zal het dieptebereik automatisch alle informatie van het oppervlak tot de bodem van het water weergeven met de verandering van de huidige gedetecteerde diepte. Wanneer de dieptebereikgegevens handmatig worden ingesteld, zal het schermweergave-interval de vissituatie-informatie weergeven in het dieptebereik van uw keuze. Als de huidige detectiediepte groter is dan de lagere dieptelimiet die u hebt ingesteld, zal de bodemomtrek buiten het ingestelde bereik niet op het scherm worden weergegeven.
   3. Fish alarm: u kunt ervoor kiezen om het visalarm te sluiten, of een groot, middelgroot en klein visalarm te kiezen. Wanneer u alleen het alarm van de grote vis nodig hebt, stelt u alleen het grote visalarm in. Maar de visalarmfunctie detecteert het visalarm wanneer na het openen van de vispictogramfunctie.
10. Visweergave instellen
    Vispictogram: de vispictogramfunctie is om geavanceerde signaalverwerking te gebruiken om de geretourneerde geluidsgolven te identificeren, de gedetecteerde visinformatie wordt nauwkeurig op het scherm weergegeven.
    U kunt ervoor kiezen om een vispictogram of een boogpictogram weer te geven.
11. Standaardwaarden herstellen
    Standaardwaarde herstellen: dat is het herstellen van apparatuurparameters voor fabrieksinstellingen.

Veelvoorkomende misverstanden en voorzorgsmaatregelen

Onderhoud

Volg de onderstaande stappen om het gebruikseffect van de visdetector te maximaliseren

1. Nadat de draadloze probe de deksel opent, verwijdert u de isolerende plastic plaat en schakelt u deze in. Wanneer niet in gebruik, wordt aanbevolen om het plastic terug te klikken of de batterij te verwijderen.
2. .Na gebruik in de zeewateromgeving, spoelt u de draadloze probe af met helder water.
3. Gebruik een zachte doek om het scherm op het machineoppervlak schoon te maken om te voorkomen dat het spiegeloppervlak krast.
4. Plaats de machine niet onder het voorste glas van de auto of in een omgeving met hoge temperaturen, dit zal schade veroorzaken aan het precisieapparaat in de machine en vervolgens de prestaties van de machine beïnvloeden.

Productparameters

Maximale detectiediepte: 147 ft/45m

Sonar frequentie: 125 KHZ

Detectiehoek: 90°

Werkingsafstand: 328 ft/100m

Batterij: 3.7 V oplaadbare lithiumbatterij
