Inleiding

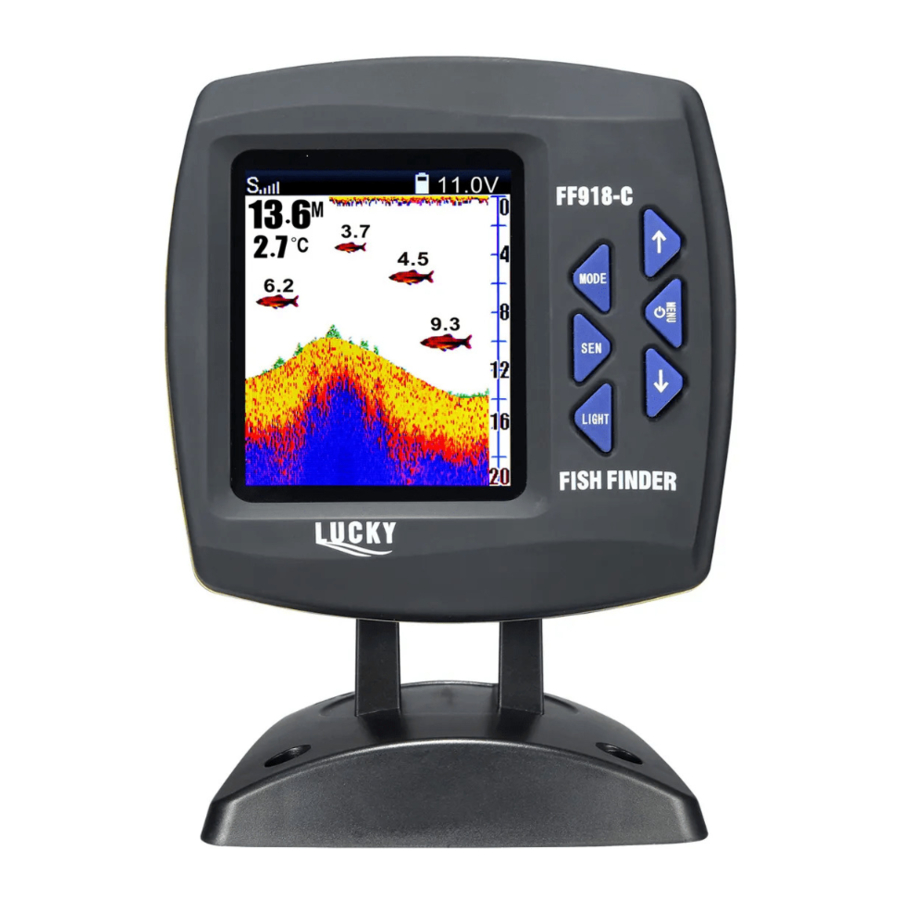

Deze visvinder voor voerboten is de ultieme editie vissonar in de LUCKY-visvinderfamilie. Die wordt geleverd met verschillende opties voor basissteun.
De detectiediepte van 100 m is voldoende voor de meeste vissers die op hun boot willen vissen.
Deze visvinder maakt alles onder uw boten helder en effectief.

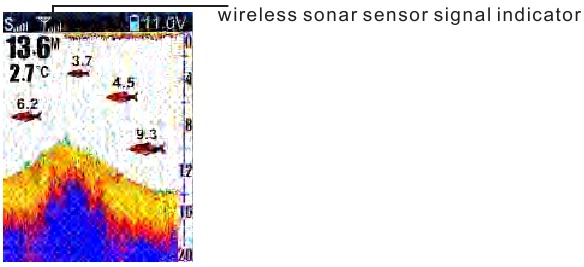

Met deze gebruikersmodus kunt u de FF918CS-WL draadloze signaaltoren voor lange afstanden en kabelsensorsonar bedienen. Wanneer de signaalindicator { } op het scherm wordt weergegeven, bevindt het apparaat zich in de draadloze modus voor lange afstanden.

De draadloze sensormodus gebruiken

Deze FF918CS-WL-visvinder is ontworpen om te worden gebruikt met een voerboot. Installeer gewoon de signaaltoren voor lange afstanden op uw voerboot, zet de signaaltoren aan en geniet van het vissen met uw visvinder.

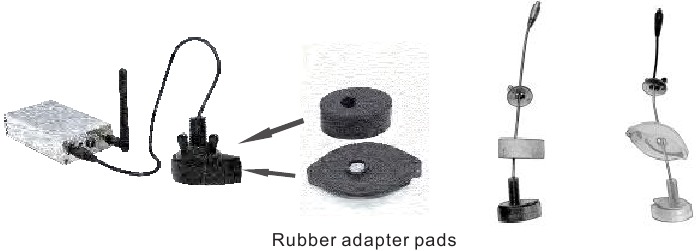

Gezien de montagegaten van de meeste voerboten hebben we speciaal twee soorten rubberen pads uitgerust om op verschillende voerboten te passen om een eenvoudige installatie te garanderen.

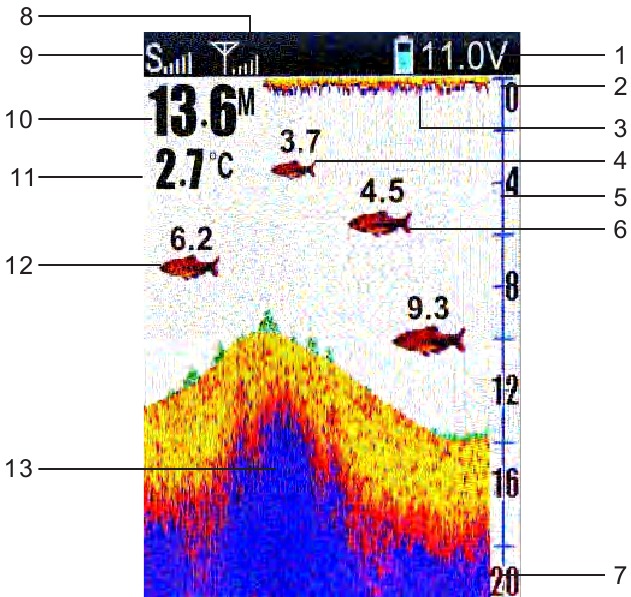

Schermweergave

De FF918CS-WL geeft onderwaterinformatie weer in een gemakkelijk te begrijpen indeling. De bovenkant van het scherm komt overeen met het wateroppervlak onder de sensor en de onderkant van het scherm komt overeen met de huidige waterdiepte en het automatisch geselecteerde dieptebereik.
De bodemcontour verandert met de waterdiepte onder de boot. Het biedt nauwkeurige gegevensinformatie, zoals waterdiepte, visdiepte en watertemperatuur.
Naarmate de boot beweegt, worden terrein- en bodemstructuurveranderingen weergegeven. Vissen, aasvissen en thermoclines (onderwatertemperatuurveranderingen) worden weergegeven wanneer ze worden gedetecteerd. De omstandigheden onder water variëren sterk, dus als u de voordelen van FF918-CWLS volledig wilt begrijpen, hebt u enige ervaring en interpretatie nodig. Gebruik de afbeelding als leidraad in de meest voorkomende omstandigheden en gebruik FF918CS-WL om onbekende onderwatertypes te verkennen.

1. Batterijcapaciteit
2. Bovenste dieptebereik
3. Wateroppervlaklijn
4. Klein vispictogram
5. Dieptemeters
6. Middelgroot vispictogram
7. Laag dieptebereik
8. Signaalindicator
9. Gevoeligheid
10. Waterdiepte
11. Watertemperatuur
12. Groot vispictogram
13. Bodemcontour

Aan/uit zetten

Houd de POWER-MENU-knop 3 seconden ingedrukt en laat deze los om de FF918CS-WL in te schakelen.
Houd de POWER-MENU-knop ingedrukt totdat het scherm uitgaat om de FF918CS-WL uit te schakelen.

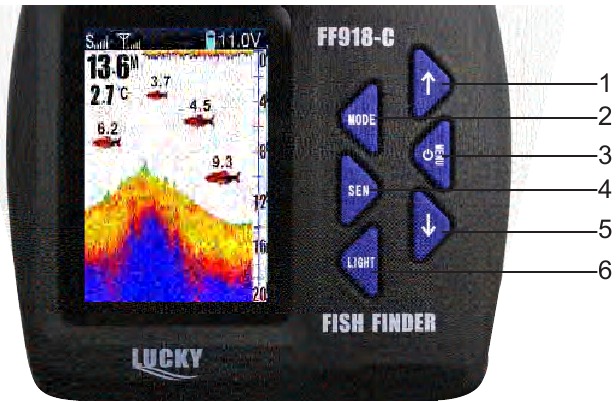

1. Pijl-omhoog-toets
2. Modusknop
3. Aan/uit/menuknop
4. Gevoeligheidsknop
5. Pijl-omlaag-toets
6. Lichtknop

Wanneer de FF918CS-WL is ingeschakeld, is de tijdelijk op het scherm en duurt 3 seconden. Daarna verschijnt

U kunt de pijltjestoetsen gebruiken om Opstarten of Simulatie te selecteren.
Als u niets doet, gaat het apparaat standaard naar de normale modus wanneer u het op het water gebruikt.

• Selecteer Opstarten om de werkmodus te openen.

• Selecteer de simulatiemodus om te leren hoe u het systeem gebruikt met gesimuleerde gegevens; druk op de pijl-omlaag om de simulatiemodus te openen.


Het menusysteem

Met een eenvoudig menusysteem kunt u de instelbare opties aanpassen aan uw individuele behoeften. Activeer het menu door op de POWER-MENU-knop te drukken.
Druk continu op de POWER-MENU-knop om één menu-instelling tegelijk weer te geven. Wanneer de menu-instellingen op het display worden weergegeven, gebruikt u de pijl-omhoog en pijl-omlaag om de instelling te selecteren.
Na een paar seconden verdwijnen de menu-instellingen automatisch van het scherm.
De meeste instellingen in de normale bedrijfsmodus worden automatisch opgeslagen en keren niet terug naar hun standaardwaarden wanneer het apparaat wordt uitgeschakeld. Zie de afzonderlijke menuopties voor meer informatie.
OPMERKING: elke keer dat op de POWER-MENU-knop wordt gedrukt, licht de achtergrondverlichting kort op voor een betere weergave 's nachts. Pas de menu-instelling Helderheid aan om de achtergrondverlichting ingeschakeld te houden.

Gebruikersmodus

De gebruikersmodus wordt geselecteerd tussen deze twee modi.

Gevoeligheid

Druk op de POWER-MENU-knop totdat GEVOELIGHEID verschijnt. Het gevoeligheidssymbool bepaalt hoeveel details op het scherm worden weergegeven. Verhoog de gevoeligheid om meer sonarterugkeer van kleine aasvissen en zwevend afval in het water weer te geven; het display kan echter te vol raken. Bij gebruik in zeer helder water of op grotere diepten, toont een verhoogde gevoeligheid zwakkere terugkeer die interessant kan zijn. Een lagere gevoeligheid kan de rommel van het scherm verwijderen die soms aanwezig is in troebel of modderig water. Als de gevoeligheid te laag is ingesteld, geeft het display mogelijk niet veel sonarterugkeer weer die vissen zouden kunnen zijn. Gevoeligheidsniveaus van 1 tot 9 (1 - 9).

Onderste dieptelimiet

Druk op de POWER-MENU-knop totdat DIEPTE LAAGSTE LIMIET verschijnt. AUTO is de standaardinstelling. In de AUTO-instelling wordt de lagere diepte aangepast door het apparaat om de werking te volgen. Als de laagste dieptelimiet is ingesteld op 20, ziet u alleen de onderwaterinformatie onder 20 meter van het wateroppervlak. (Auto, 1-100)

Bovenste dieptelimiet

Druk op de POWER-MENU-knop totdat DIEPTE BOVENSTE LIMIET verschijnt. UIT is de standaardinstelling. In de UIT-instelling werkt de functie voor de bovenste dieptelimiet niet. Als u de bovenste dieptelimiet instelt op 9 en de bovenste dieptelimiet op 20, ziet u de onderwaterinformatie tussen 9 en 20 meter van het wateroppervlak. (Auto, 1-100)

OPMERKING: als bij handmatige bediening de diepte groter is dan de instellingen voor de dieptelimiet, is de bodem niet zichtbaar op het display. Selecteer AUTO om terug te keren naar de automatische werking

Ondiep alarm

Druk op de POWER-MENU-knop totdat Ondiep alarm verschijnt. Selecteer UIT voor geen dieptealarm of selecteer 1 tot 100 meter om de alarmdiepte in te stellen. Er klinkt een hoorbaar alarm wanneer de diepte gelijk is aan of minder is dan de instelling. (Uit, 1-100)

Vispictogram

Zorg ervoor dat u op de POWER-MENU-knop drukt totdat VISPICTO verschijnt. Selecteer Uit om bogen te bekijken als de originele sonar gereflecteerde signalen of Aan om de vispictogrammen te bekijken. Vispictogrammen gebruiken geavanceerde signaalverwerking om sonar gereflecteerde signalen te interpreteren. Het vispictogram dat op het scherm wordt weergegeven, vertelt u ook op welke diepte de vis zich bevindt.

Visalarm

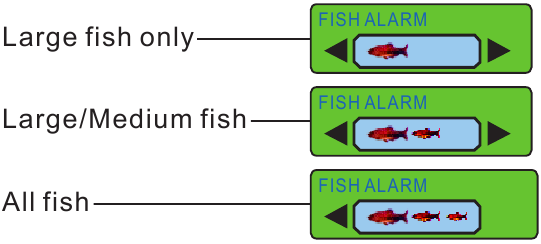

Druk op de POWER-MENU-knop totdat VISALARM verschijnt. Selecteer Uit als u geen visalarm nodig hebt of kies het bijbehorende symbool zoals hieronder om een visalarm in te stellen. Er wordt een alarm afgegeven wanneer de FF918CS-WL een vis detecteert die overeenkomt met de instelling. Het visalarm klinkt alleen wanneer het vispictogram is ingesteld op Aan.
(UIT, grote vis, middelgrote vis / alle vissen).

Eenheden

Zorg ervoor dat u op de POWER-MENU-knop drukt totdat EENHEDEN verschijnt. EENHEDEN is een meeteenheid die kan worden gepersonaliseerd, druk op de pijl-omhoog en pijl-omlaag om uit deze eenheidscombinaties te selecteren.
(M/°F M/°C, Ft /°C, Ft/°F)

Sonarkleur

Zorg ervoor dat u op de POWER-MENU-knop drukt totdat Sonarkleur verschijnt. Selecteert de kleur om de bodemstructuur op de onderkant van het scherm weer te geven. (Rood, grijs, blauw)

Batterijalarm

Zorg ervoor dat u op de POWER-MENU-knop drukt totdat Batterijalarm verschijnt. UIT betekent dat er geen batterijalarm is ingesteld of kies 8,6 tot 13,5 volt om het alarm in te stellen. Het batterijalarm klinkt wanneer de ingangsspanning van de batterij gelijk is aan of minder is dan de instelling. (Uit, 8,6 tot 13,5 volt)

Helderheid

Druk op de POWER-MENU-knop totdat Helderheid verschijnt. Gebruik de achtergrondverlichting voor nachtvissen. Selecteer 1-9 om de achtergrondverlichting op het gewenste niveau te activeren.

Taal

Druk op de POWER-MENU-knop totdat TAAL verschijnt. Kies uw gewenste taal uit 20 talen.

Grafieksnelheid

Druk op de POWER-MENU-knop totdat het menu GRAFIEKSNELHEID verschijnt. Selecteer 1-9 om de grafieksnelheid te verhogen of te verlagen, waarbij 1 de langzaamste en 9 de snelste grafieksnelheid is. (1 tot 9)

Onderhoud

Volg deze eenvoudige procedures om ervoor te zorgen dat uw FF918-CWLS topprestaties blijft leveren.

1. Als het apparaat in contact komt met zoutnevel, veegt u de aangetaste oppervlakken af met een doek die is bevochtigd met zoet water.
2. Gebruik geen chemische glasreiniger op de minder - dit kan barsten in de lens veroorzaken.
3. Gebruik bij het reinigen van de beschermende LCD-lens een zeem en een niet-schurend, mild reinigingsmiddel. Niet afvegen als er vuil of vet op de lens zit. Wees voorzichtig om krassen op de lens te voorkomen.
4. Als uw boot langere tijd in het water blijft, kan de aangroei de effectiviteit van de transducer verminderen. Reinig de voorkant van de transducer periodiek met vloeibaar wasmiddel.
5. Als uw boot langere tijd uit het water blijft, kan het enige tijd duren voordat de transducer nat is wanneer deze in het water wordt teruggeplaatst. Kleine luchtbelletjes kunnen zich vastklampen aan het oppervlak van de transducer en de juiste werking verstoren. Deze bellen verdwijnen na verloop van tijd, of u kunt de voorkant van de transducer met uw vingers afvegen nadat de transducer zich in het water bevindt.
6. Laat het apparaat nooit achter in een gesloten auto of kofferbak - de extreem hoge temperaturen die bij warm weer worden gegenereerd, kunnen de elektronica beschadigen.

Probleem en oplossing

Het apparaat verliest het signaal in de draadloze gebruikersmodus

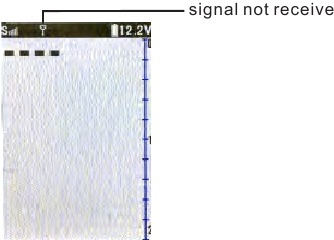

Als de FF918CS-WL in de draadloze modus werkt, kan deze geen RF-signaal van de draadloze sonar sensor ontvangen, stopt het display met updaten en wordt het signaal NO SIGNAL na enkele seconden weergegeven. Wanneer de ontvangst verloren is of de draadloze sonar sensor langer dan een paar seconden uit het water wordt gehaald, wordt de onderstaande afbeelding weergegeven totdat de draadloze sonar sensor in het water wordt gegooid en de ontvangst wordt hersteld.

1. De draadloze sonar sensor maakt gebruik van draadloze line-of-sight-technologie. Als er objecten tussen de FF918 en de draadloze sonar sensor worden geplaatst, kan de ontvangst verloren gaan.
2. Het dieptebereik van de draadloze sonar sensor is 3 tot 300 voet (1 tot 100 meter). Er kunnen onregelmatige metingen voorkomen in water dat ondieper is dan 3 voet. Vanwege de aard van sonar is dit product bovendien niet bedoeld voor gebruik in zwembaden of kleine afgesloten watermassa's.
3. Als u de draadloze sonar sensor te snel oprolt, kan dit signaalverlies veroorzaken en het scherm bevriezen.
4. De draadloze sonar sensor bereikt mogelijk niet de maximale RF-afstand van 980 voet, tenzij het water glad is. Golven of hakken kunnen het RF-bereik aanzienlijk verminderen.
5. In zeer ondiep water krijg ik gaten in de bodemmeting en een inconsistente digitale diepte-indicatie. De draadloze sonar sensor werkt betrouwbaar in water van 3 voet (1 meter) of dieper. De diepte wordt gemeten vanaf de draadloze sonar sensor. Een afstand van een draadloze sonar sensor tot FF918 van meer dan 100ft kan een intermitterende schermweergave veroorzaken. Overmatig ruw water kan ervoor zorgen dat de draadloze sonar sensor onder water komt te staan, waardoor het contact weer verloren gaat.
6. Het display toont fluctuerende dieptemetingen en overmatige rommel, inclusief verticale balken die boven op vispictogrammen kunnen worden getekend.
7. Het scherm springt en de bodem heeft een abrupte verandering; soms ontbreekt er een verticale lijn of wordt er een zwarte lijn van boven naar beneden weergegeven.
8. Deze schermafbeeldingssprong is te wijten aan een automatische verandering in diepte. Nieuwe terugkeergegevens die op een andere schaal in een grafiek worden weergegeven, komen niet overeen met de historische gegevens die al op een hogere of lagere schaal in een grafiek zijn weergegeven. Er kunnen ook verticale lijnen voorkomen als het radiosignaal van de draadloze sonar sensor verloren gaat en vervolgens weer wordt teruggewonnen in ruwe wateromstandigheden.

PRODUCTSPECIFICATIES

1. Scherm: 3,5 inch TFT LCD
2. Sonarwerkingsfrequentie: 200 KHz
3. Achtergrondverlichting: aan/uit witte LED
4. Stroomvereiste: 11-13,5 V DC
5. Sensorbereik: 45 graden
6. Maximaal/minimaal dieptebereik: 328 ft (100 m) / 3 ft (1 m)
7. Operationeel bereik: 980 ft (300 m)
8. Draadloze werkingsfrequentie: 433,92 MHz

FABRIKANT: JINHUA LUCKY ET MANUFACTURER CO.,LTD.
