LUCKY FF168LIC-W - Handleiding visvinder

Inleiding

Dit geweldige product is speciaal ontworpen voor zowel amateur- als professionele vissers, om de locatie van vissen, de diepte en de bodemcontouren van het water te achterhalen. Het apparaat kan worden gebruikt in de oceaan, rivier of meer, en is fantastisch voor het detecteren van scholen vissen in een bepaald gebied. Met behulp van verbazingwekkende en innovatieve technologie is deze visvinder het ideale hulpmiddel om de vissen naar u toe te brengen! De FL168LiC-W heeft twee gebruikersmodi: DRAADLOOS/SIMULATIE. Gebruik de menu-optie Modus om tussen deze twee gebruikersmodi te schakelen.

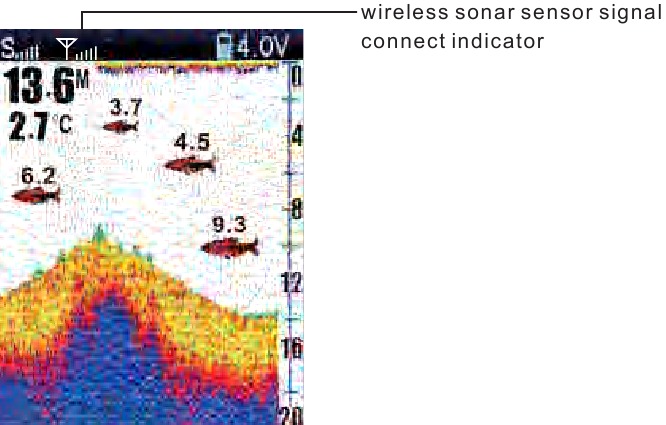

DRAADLOOS: Met deze gebruikersmodus kunt u de FL168LiC-W bedienen met de draadloze sonarsensor. Wanneer de signaalindicator () op het scherm wordt weergegeven, bevindt het apparaat zich in de draadloze modus.

De draadloze sonarsensor gebruiken

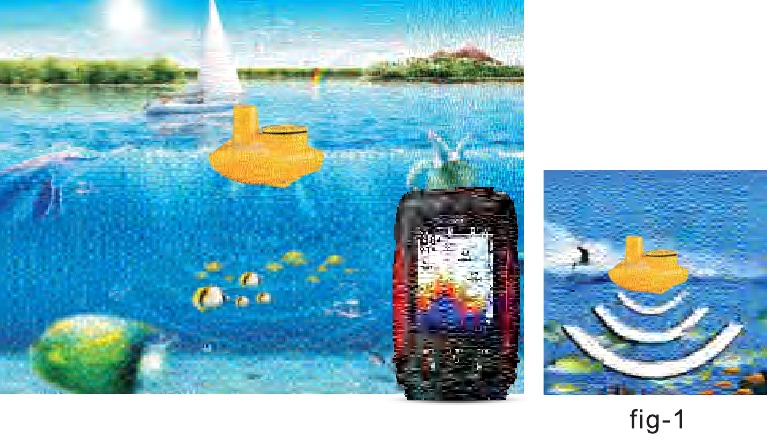

In de draadloze gebruikersmodus kunt u de draadloze sonarsensor gebruiken. Bevestig de draadloze sensor eenvoudigweg aan het uiteinde van uw vislijn en werp deze in het water zoals u zou doen met een normale dobber of kunstaas, zet vervolgens de FL 168LIC-W aan en u bent klaar om te vissen. In de draadloze modus gebruikt uw FL 168LIC-W sonartechnologie om geluidsgolven van de draadloze sonarsensor te verzenden, de teruggekeerde "echo's" (echo's) worden met draadloze technologie naar de weergave-eenheid verzonden en op het LCD-scherm weergegeven. Nieuwe informatie verschijnt aan de rechterkant. Terwijl deze informatie naar links beweegt, wordt een zeer nauwkeurig beeld van de onderwaterwereld weergegeven, inclusief de diepte van onderwaterobjecten zoals de bodem, vissen en structuren.

In de draadloze gebruikersmodus kunt u de draadloze sonarsensor gebruiken. Bevestig de draadloze sensor eenvoudigweg aan het uiteinde van uw vislijn en werp deze in het water zoals u zou doen met een normale dobber of kunstaas, zet vervolgens de FL 168LIC-W aan en u bent klaar om te vissen. In de draadloze modus gebruikt uw FL 168LIC-W sonartechnologie om geluidsgolven van de draadloze sonarsensor te verzenden, de teruggekeerde "echo's" (echo's) worden met draadloze technologie naar de weergave-eenheid verzonden en op het LCD-scherm weergegeven.
Nieuwe informatie verschijnt aan de rechterkant.
Terwijl deze informatie naar links beweegt, wordt een zeer nauwkeurig beeld van de onderwaterwereld weergegeven, inclusief de diepte van onderwaterobjecten zoals de bodem, vissen en structuren.

OPMERKING: Wanneer u de draadloze sonarsensor in het water werpt, zal schok door abrupt contact met rotsen uw draadloze sonarsensor beschadigen. We raden aan uw draadloze sensor alleen te gebruiken in water dat dieper is dan 30 cm.

De draadloze sonarsensor bevestigen

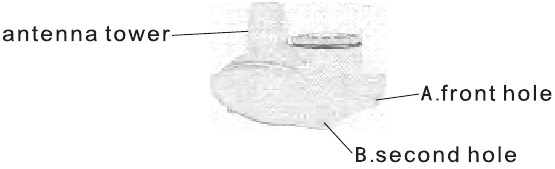

De lijn die van uw molen komt, kan worden vastgemaakt aan het voorste gat in de draadloze sonarsensor. Als u de draadloze sonarsensor als een conventionele dobber wilt gebruiken, gebruikt u het tweede gat om uw haak te bevestigen met behulp van een lijn met een lichter gewicht.
Een obstakel breekt de lichtere lijn als u zich moet losmaken. Slip-lijntechnieken worden niet aanbevolen vanwege het grotere risico dat de draadloze sonarsensor verloren gaat. Als u wel de slip-lijnmethode gebruikt, gebruikt u een lijn met een lichter gewicht na de onderste stop, waardoor de draadloze sonarsensor kan worden teruggehaald als de onderste lijn met haak afbreekt.

Hanteer de draadloze sonarsensor bij de antennetoren wanneer deze in het water is geweest. Gebruik een lijn met een zware test, standaardknopen en uitrusting zoals een wartel.
Het tweede geleidergat is voor het gebruik van de draadloze sonarsensor als dobber. Sluit een haaklijn met een lichter gewicht aan op dit gat. Overbelast de haaklijn niet, omdat dit de draadloze sonarsensor zal onderdompelen, waardoor signaalverlies ontstaat.
OPMERKING: U vergroot de kans dat uw lijn breekt als u een lijn met een lichte test op uw molen gebruikt. De draadloze sonarsensor is positief drijfvermogen. De maximale hoeveelheid gewicht voor elke bevestiging aan de draadloze sonarsensor is ongeveer 5,67 gram, en omvat het gecombineerde gewicht van elke haak, lijn, gewicht, wartel/snapwartel en aas die aan de draadloze sonarsensor zijn bevestigd.
OPMERKING: Bewaar de draadloze sonarsensor in een droge, niet-metalen container, zoals een viskist, in een apart compartiment en geïsoleerd van metalen apparaten.
OPMERKING: De onderkant van de draadloze sonarsensor mag niet worden gehanteerd tijdens sonarbediening, omdat dit fysiek ongemak kan veroorzaken en kan leiden tot persoonlijk letsel in de vorm van weefselschade. Hanteer de draadloze sonarsensor alleen bij de antennetoren wanneer deze in het water is geweest.
OPMERKING: De draadloze sonarsensor is niet bedoeld voor gebruik door kinderen jonger dan 6 jaar zonder toezicht van een volwassene, omdat de draadloze sonarsensor een verstikkingsgevaar kan vormen voor kleine kinderen.

Draadloze sonarsensorvoeding

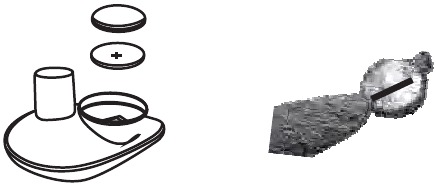

De draadloze sonarsensor heeft een CR-2032 lithiumbatterij. Deze kan worden vervangen. Raadpleeg de bijgevoegde afbeeldingen om de batterij te vervangen. Verwijder de batterijklep van de draadloze sonarsensor en druk op het vergrendelblok van de batterijhouder, de batterij zal automatisch omdraaien.

OPMERKING: Zorg ervoor dat de O-ring in het batterijcompartiment aanwezig is, correct in de groeven is geplaatst en vrij is van vuil voordat u de batterijklep terugplaatst. De draadloze sonarsensor heeft contacten die waarnemen wanneer het apparaat in het water is ondergedompeld. Deze contacten schakelen de sonarsensor/ontvanger in en beginnen de sonarinformatie via RF naar het scherm te verzenden. De draadloze sonarsensor stopt automatisch met het verbruik van stroom enkele seconden nadat hij uit het water is gehaald.
OPMERKING: Plaats de draadloze sonarsensor niet in een natte ruimte wanneer deze niet in gebruik is, omdat dit de draadloze sonarsensor zal inschakelen en de bruikbare levensduur zal verkorten. Bewaar de draadloze sonarsensor in een droge ruimte wanneer deze niet in gebruik is om stroom te besparen. Plaats de draadloze sonarsensor nooit in een nat gedeelte van een boot of op een metalen oppervlak dat deze per ongeluk kan inschakelen.
OPMERKING: Als de draadloze sonarsensor in zout water is gebruikt, spoel deze dan af met zoet water voordat u hem opbergt. Weergaveweergave Een eenvoudig menusysteem geeft u toegang tot de instelbare instellingen van uw FL 168LIC-W. Om het menusysteem te activeren, drukt u op de POWER-MENU-toets. Druk herhaaldelijk op de POWER-MENU-toets om de menu-instellingen van de FL 168LIC-W één voor één weer te geven. Wanneer een menu-instelling op het scherm wordt weergegeven, gebruikt u de UP- en DOWN-pijltoetsen om de menu-instelling aan te passen. Menu-instellingen worden na enkele seconden automatisch van het scherm verwijderd. In de normale bedieningsmodus worden de meeste menu-instellingen in het geheugen opgeslagen.

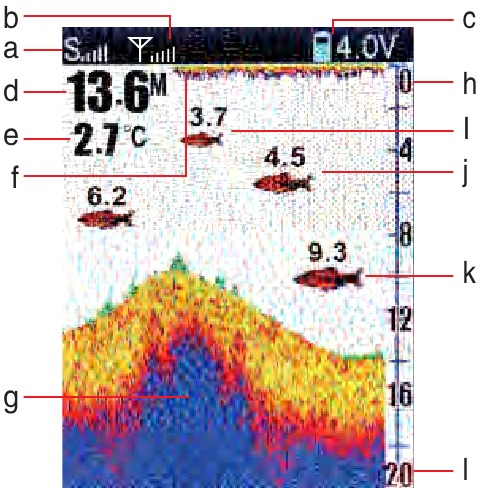

Weergaveweergave

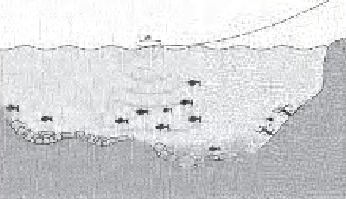

De FL 168LIC-W geeft onderwaterinformatie weer in een gemakkelijk te begrijpen formaat. De bovenkant van het scherm komt overeen met het wateroppervlak bij de transducer, en de onderkant van het scherm komt overeen met het dieptebereik dat automatisch is geselecteerd voor de huidige waterdiepte. De bodemcontour varieert naarmate de diepte onder de boot verandert. Digitale uitlezingen bieden nauwkeurige informatie over diepte, vissen en watertemperatuur.
Naarmate de boot beweegt, worden variaties in terrein en bodemsamenstelling weergegeven. Vissen, aasvis en thermoclines (onderwater temperatuurveranderingen) worden weergegeven wanneer ze worden gedetecteerd. De omstandigheden onder water variëren sterk, dus enige ervaring en interpretatie is nodig om alle voordelen van het gebruik van de FL 168LIC-W te realiseren, gebruik de afbeelding als leidraad voor de meest voorkomende omstandigheden en oefen met het gebruik van de FL 168LIC-W over bekende bodemtypen.

1. Gevoeligheid
2. Indicator voor sensorverbinding
3. Batterijsterkte van de visvinder
4. Waterdiepte
5. Watertemperatuur
6. Wateroppervlak
7. Bodemcontour
8. Bovenste zoombereik
9. Klein vispictogram met diepte
10. Middelgroot vispictogram met diepte
11. Groot vispictogram met diepte
12. Onderste zoombereik

In- en uitschakelen

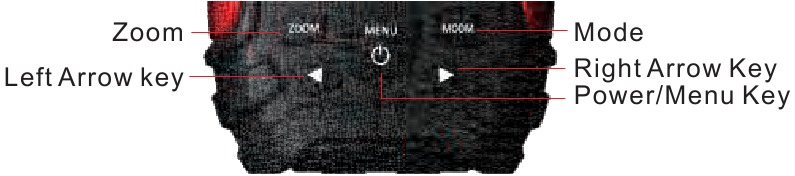

Druk op de POWER-MENU-toets en laat deze los om de FL 168LIC-W in te schakelen. Houd de POWER-MENU-toets ingedrukt totdat het apparaat wordt uitgeschakeld om het uit te schakelen.

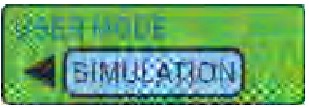

Wanneer de FL 168LIC-W wordt ingeschakeld, wordt de gedurende 5 seconden tijdelijk op het scherm weergegeven. Vervolgens wordt weergegeven. Gebruik in dit menu de pijltjestoetsen om Opstarten of Simulatie te selecteren. Als u niets doet, keert het apparaat terug naar normaal gebruik op het water.

• Gebruik Opstarten voor gebruik op het water.

• Gebruik Simulatie om te leren hoe u het systeem gebruikt met gesimuleerde sonargegevens; ga naar Simulatie door één keer op de rechterpijltoets te drukken


Het menusysteem

Een eenvoudig menusysteem stelt u in staat om toegang te krijgen tot uw instelbare FL168LIC-W instellingen. Om het menusysteem te activeren, drukt u op de POWER-MENU toets. Druk herhaaldelijk op de POWER-MENU toets om de menu-instellingen van de FL168LIC-W één voor één weer te geven. Wanneer een menu-instelling op het display staat, gebruikt u de pijltjestoetsen OMHOOG en OMLAAG om de menu-instelling aan te passen. Menu-instellingen worden na enkele seconden automatisch van het scherm verwijderd. In de normale bedrijfsmodus zullen de meeste menu-instellingen die in het geheugen zijn opgeslagen niet terugkeren naar hun standaardwaarden wanneer het apparaat wordt uitgeschakeld. Zie de individuele menu-opties voor meer informatie.
OPMERKING: Elke keer dat op de POWER-MENU toets wordt gedrukt, licht de achtergrondverlichting kort op voor een gemakkelijke weergave 's nachts. Pas de LIGHT menu-instelling aan om de achtergrondverlichting aan te houden.

Gebruikersmodus

Druk op de POWER-MENU toets totdat het USER MODE menu verschijnt. Selecteer een instelling uit

Gevoeligheid

Druk op de POWER-MENU toets totdat SENSITIVITY verschijnt. Gevoeligheid regelt hoeveel details er op het display worden weergegeven. Het verhogen van de gevoeligheid toont meer sonarterugkaatsingen van kleine aasvisjes en zwevend vuil in het water; het display kan echter te rommelig worden. Bij gebruik in zeer helder water of op grotere diepten, toont een verhoogde gevoeligheid zwakkere terugkaatsingen die van belang kunnen zijn. Het verlagen van de gevoeligheid elimineert de rommel van het display die soms aanwezig is in troebel of modderig water. Als de Sensitivity te laag is ingesteld, kan het display niet veel sonarterugkaatsingen weergeven die vissen zouden kunnen zijn. (1 -10).

Dieptebereik

Druk op de POWER-MENU toets totdat DEPTH RANGE verschijnt. Automatisch is de standaardinstelling. In de automatische modus wordt het lagere bereik door het apparaat aangepast om de bodem te volgen. (Auto, 1 tot 45 meter)
OPMERKING: In de handmatige bediening is de bodem niet zichtbaar op het display als de huidige diepte groter is dan de instellingen voor het dieptebereik. Selecteer AUTO om terug te keren naar de automatische bediening.

ZOOM

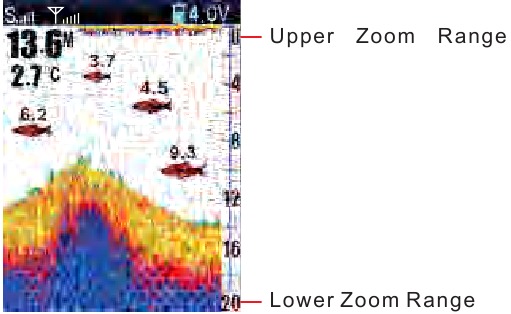

Druk op de POWER-MENU toets totdat ZOOM verschijnt. Selecteer Auto om het gebied rond de bodem te vergroten om vissen en structuren dicht bij de bodem te onthullen die mogelijk niet zichtbaar zijn tijdens normaal gebruik. Wanneer ZOOM is ingesteld op Auto, worden de bovenste en onderste Depth Ranges automatisch aangepast om het gebied boven en onder de bodem op het display te houden. Selecteer Off om terug te keren naar de normale werking. (Off, 1 tot 45 meter)

Er is ook een reeks handmatige bereiken die kunnen worden geselecteerd. De handmatige dieptebereiken worden bepaald door de huidige diepteomstandigheden.

Dieptealarm

Druk op de POWER-MENU toets totdat DEPTH ALARM verschijnt. Selecteer OFF voor geen Depth Alarm, of selecteer 1 tot 45 meter om de alarmdiepte in te stellen. Er klinkt een hoorbaar alarm wanneer de diepte gelijk is aan of minder is dan de instelling. (Off, 1 tot 45 meter)

Visicoon

Zorg ervoor dat u op de POWER-MENU toets drukt totdat FISH ICON verschijnt. Selecteer Off om "ruwe" sonarterugkaatsingen te bekijken, of On om vissymbolen te bekijken. Fish ICON gebruikt geavanceerde signaalverwerking om sonarterugkaatsingen te interpreteren en geeft een vissymbool weer wanneer aan zeer selectieve vereisten is voldaan. Een select aantal mogelijke visterugkaatsingen wordt weergegeven met de bijbehorende diepte. (Aan, Uit)

Visalarm

Druk op de POWER-MENU toets totdat FISH ALARM verschijnt. Selecteer Off voor geen visalarm, of een van de volgende symbolen om het alarm in te stellen. Er klinkt een alarm wanneer de FL168LiC-W vissen detecteert die overeenkomen met de alarminstelling. Fish Alarm klinkt alleen als Fish ID+ ook is ingesteld op On. (Off, Grote vis, Grote vis/Kleine vis).

Alleen grote vis
Grote vis/Middelste vis
Grote vis/Middelste/Kleine vis

Eenheden

Zorg ervoor dat u op de POWER-MENU toets drukt totdat UNITS verschijnt. UNITS selecteert de diepte-eenheden Voeten of Meter en TEMPE-eenheden selecteert °C of °F.

Kleurtoon

Druk op de POWER-MENU toets totdat het Color tone menu verschijnt. Selecteer een instelling uit BLUE, ORANGE of GREY.

Batterij alarm

Druk op de POWER-MENU toets totdat het Battery alarm menu verschijnt. Selecteer een instelling uit OFF of van 3.6V-4.2V, Battery alarm klinkt wanneer de ingangsspanning van de batterij gelijk is aan of minder is dan de menu-instelling.

Taal

Druk op de POWER-MENU toets totdat LANGUAGE verschijnt. De FL168LiC-W visvinder heeft twintig taalkeuzes.

Helderheid

Druk op de POWER-MENU toets totdat Brightness verschijnt. Gebruik de achtergrondverlichting om 's nachts te vissen. Selecteer 1-9 om de achtergrondverlichting op het gewenste niveau te activeren.

Grafieksnelheid

Druk op de POWER-MENU toets totdat het CHART SPEED menu verschijnt. Selecteer een instelling van 1-9 om de grafieksnelheid te verhogen of te verlagen, waarbij 1 de langzaamste en 4 de snelste grafieksnelheid is. (1 tot 9)

Onderhoud

Volg deze eenvoudige procedures om ervoor te zorgen dat uw FL168LiC-W topprestaties blijft leveren.
Als het apparaat in contact komt met zoutnevel, veegt u de aangetaste oppervlakken af met een doek die is bevochtigd met vers water.
Gebruik geen chemische glasreiniger op de minder-dit kan barsten in de lens veroorzaken.
Gebruik bij het reinigen van de LCD-beschermlens een zeem en een niet-schurende, milde reiniger. Veeg niet af als er vuil of vet op de lens zit. Wees voorzichtig om krassen op de lens te voorkomen.
Laat het apparaat nooit achter in een gesloten auto of kofferbak - de extreem hoge temperaturen die bij warm weer worden gegenereerd, kunnen de elektronica beschadigen.

Onderhoud van de draadloze sonarsensor

Na gebruik van de Wireless sonar sensor in zout water, veegt u de aangetaste oppervlakken af met een doek die is bevochtigd met vers water. De Wireless sonar sensor Cuprum-schakelaar moet worden gespoeld met vers water na blootstelling aan zout water om corrosie te voorkomen.
Als uw Wireless sonar sensor gedurende langere tijd uit het water blijft, kan het enige tijd duren voordat deze nat is wanneer deze terug in het water wordt geplaatst. Kleine luchtbelletjes kunnen zich aan het oppervlak van de Wireless sonar sensor hechten en de juiste werking verstoren. Veeg de voorkant van de Wireless sonar sensor af met een natte doek om ze te verwijderen.
Laat de Wireless sonar sensor nooit achter in een gesloten auto of kofferbak - de extreem hoge temperaturen die bij warm weer worden gegenereerd, kunnen de elektronica beschadigen.

Probleem

1. De FL168LiC-W verliest het signaal in de draadloze gebruikersmodus.
   Als de FL168LiC-W, in de draadloze gebruikersmodus, geen RF-signaal van de Wireless sonar sensor kan ontvangen, stopt het display met updaten en wordt NO SIGNAL weergegeven na enkele seconden. Wanneer de ontvangst verloren gaat of de Wireless sonar sensor langer dan een paar seconden uit het water wordt gehaald, wordt deze weergegeven totdat de Wireless sonar sensor terug in het water wordt geplaatst en de ontvangst is hersteld.

   1. De Wireless sonar sensor maakt gebruik van draadloze line-of-sight technologie. Als er objecten tussen de FL168LiC-W en de Wireless sonar sensor worden geplaatst, kan de ontvangst verloren gaan.
   2. Het dieptebereik van de Wireless sonar sensor is 2 tot 147 voet (0,7 tot 45 meter). Er kunnen onregelmatige metingen optreden in water dat
      ondieper is dan 2 voet. Vanwege de aard van sonar is dit product bovendien niet bedoeld voor gebruik in zwembaden of kleine afgesloten wateren.
   3. Het te snel ophalen van de Wireless sonar sensor kan signaalverlies veroorzaken en het scherm zal bevriezen.
   4. Controleer de drijvende balans tussen de Wireless sonar sensor en uw uitrusting; meer dan 0,2 ounce zal de Wireless sonar sensor onderdompelen, wat signaalverlies veroorzaakt.
   5. De Wireless sonar sensor kan zijn maximale RF-afstand van 590 voet niet bereiken, tenzij het water glad is. Golven of chop kunnen het RF-bereik aanzienlijk verminderen.
2. In zeer ondiep water krijg ik gaten in de bodemmeting en een inconsistente digitale diepte-indicatie.
   De Wireless sonar sensor werkt betrouwbaar in water van 2 voet (0,7 meter) of dieper. De diepte wordt gemeten vanaf de Wireless sonar sensor.
   Een Wireless sonar sensor naar FL168LiC-W afstand van meer dan 328ft kan een intermitterende schermweergave veroorzaken. Overmatig ruw water kan ervoor zorgen dat de Wireless sonar sensor onder water komt te staan, waardoor het contact weer verloren gaat.
3. Het display toont fluctuerende dieptemetingen en overmatige rommel, inclusief verticale balken die bovenop visiconen kunnen worden getekend.
4. Het scherm springt en de bodem heeft een abrupte verandering; soms ontbreekt een verticale lijn of wordt een zwarte lijn van boven naar beneden weergegeven.
   Deze sprong in het schermbeeld is te wijten aan een automatische verandering in diepte. Nieuwe terugkaatsingen die op een andere schaal zijn gegrafieerd, komen niet overeen met de historische gegevens die al op een hogere of lagere schaal zijn gegrafieerd. Verticale lijnen kunnen ook voorkomen wanneer het radiosignaal van de Wireless sonar sensor verloren gaat en vervolgens wordt herwonnen in ruwe wateromstandigheden.

SPECIFICATIES

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LUCKY FF168LIC-W - Handleiding visvinder
