Introductie

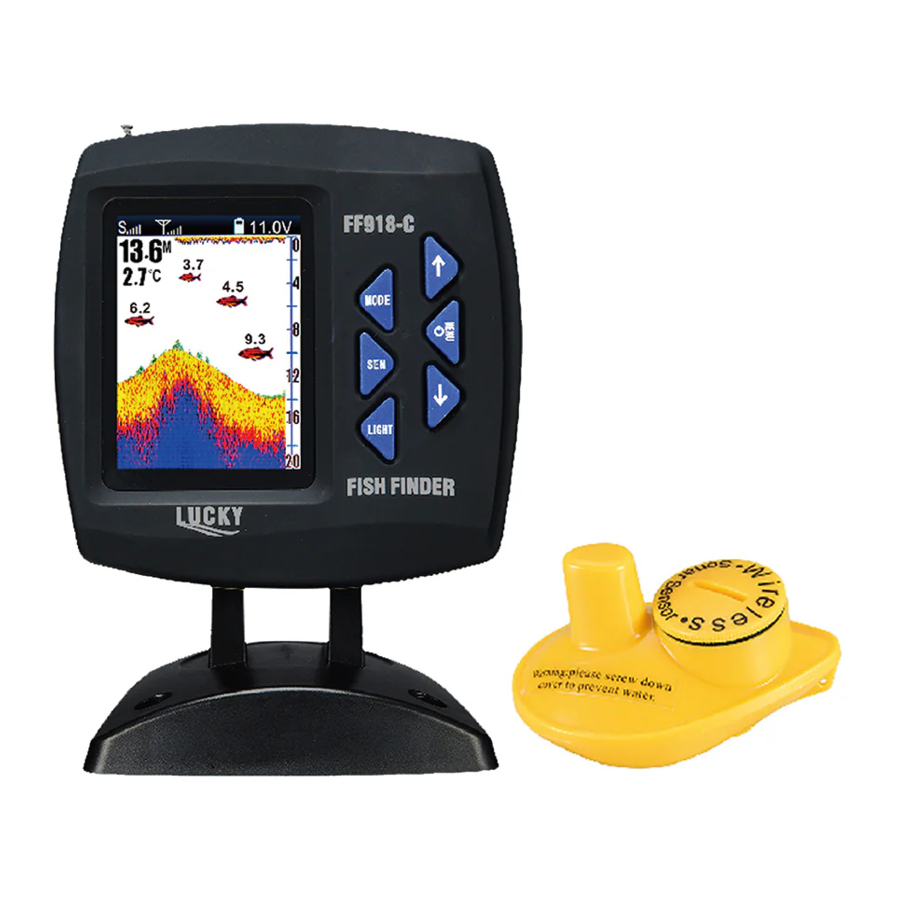

Dit geweldige product is speciaal ontworpen voor zowel amateur- als professionele vissers, om de locatie van vissen, de diepte en de bodemcontouren van het water te bepalen. De unit kan worden gebruikt in de oceaan, de rivier of het meer en is fantastisch voor het detecteren van scholen vissen in een bepaald gebied. Met behulp van geweldige en innovatieve technologie is deze visvinder het ideale hulpmiddel om de vissen naar u toe te brengen!

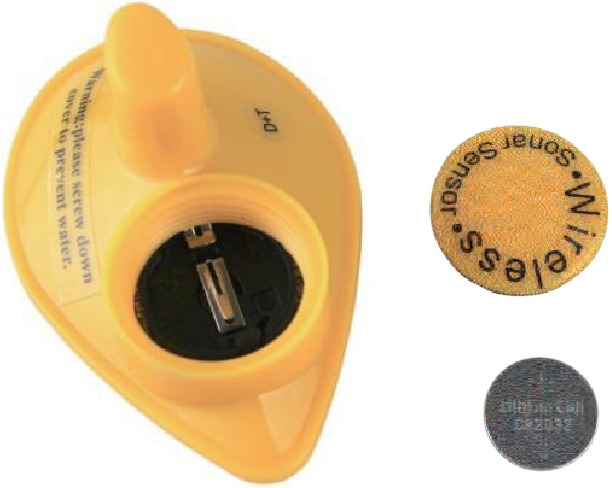

De knoopcelbatterij van de draadloze sonarsensor plaatsen

1. Open de afdekking van de draadloze sonarsensor.

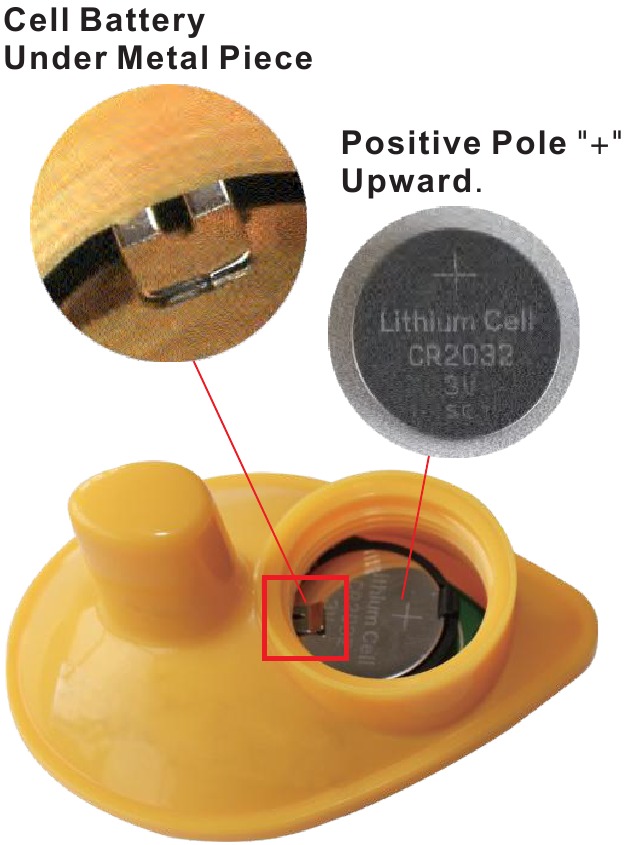

2. Zoals op de afbeelding te zien is, plaatst u de batterij met de juiste richting in de batterijhouder, de positieve kant van de batterij naar boven, de batterij in het ijzeren plaatje eronder en drukt u vervolgens naar beneden.

3. De installatie is voltooid

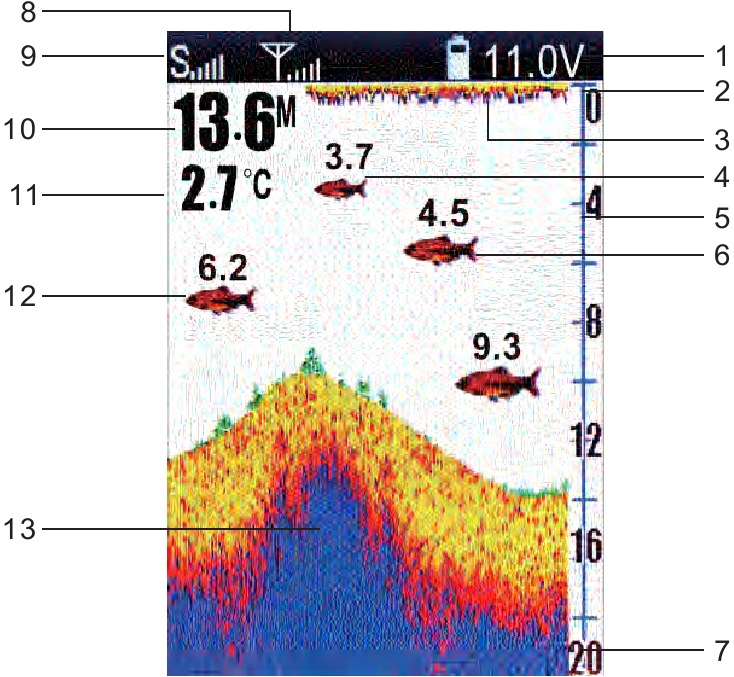

Schermweergave

De FF918CS-W geeft onderwaterinformatie weer in een gemakkelijk te begrijpen formaat. De bovenkant van het scherm komt overeen met het wateroppervlak bij de transducer en de onderkant van het scherm komt overeen met het dieptebereik dat automatisch is geselecteerd voor de huidige waterdiepte. De bodemcontour varieert naarmate de diepte onder de boot verandert. Digitale uitlezingen geven nauwkeurige informatie over diepte, vis en watertemperatuur.
Naarmate de boot beweegt, worden variaties in terrein en bodemsamenstelling weergegeven. Vissen, aasvissen en thermoclines (onderwater temperatuurveranderingen) worden weergegeven wanneer ze worden gedetecteerd. De omstandigheden onder water variëren sterk, dus enige ervaring en interpretatie is nodig om alle voordelen van de FF918CS-W te realiseren, gebruik de afbeelding als leidraad voor de meest voorkomende omstandigheden en oefen met het gebruik van de FF918CS-W boven bekende bodemtypen.

1. Batterijcapaciteit
2. Bovenste zoom bereik
3. Wateroppervlaklijn
4. Klein visicoon
5. Diepteliniaal
6. Middelgroot visicoon
7. Onderste zoom bereik
8. Draadloze signaal indicator
9. Gevoeligheid
10. Waterdiepte
11. Watertemperatuur
12. Groot visicoon
13. Bodemcontour

In- en uitschakelen

Houd de POWER-MENU-toets 3 seconden ingedrukt en laat deze los om de FF918CS -W in te schakelen. Houd de POWER-MENU-toets ingedrukt tot het apparaat wordt uitgeschakeld om het uit te schakelen.

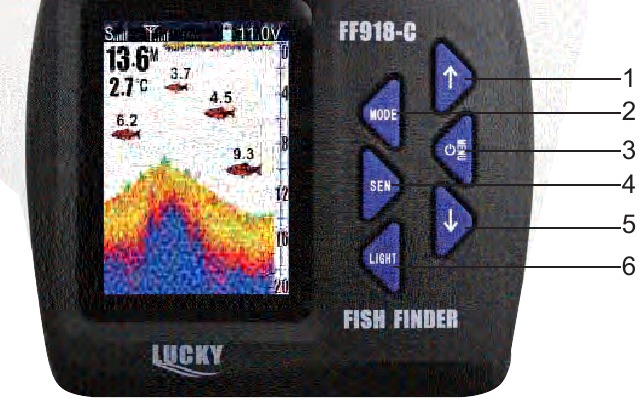

1. Pijl-omhoog-toets
2. Modus toets
3. Aan/uit-menu toets
4. Gevoeligheid toets
5. Pijl-omlaag-toets
6. Licht toets

Wanneer de FF918CS-W wordt ingeschakeld, wordt tijdelijk 5 seconden op het scherm weergegeven. Vervolgens wordt weergegeven.
Gebruik in dit menu de pijltoetsen om Start-Up (Opstarten) of Simulation (Simulatie) te selecteren.
Als u niets doet, keert het apparaat terug naar normaal gebruik op het water.

• Gebruik Start-Up (Opstarten) voor gebruik op het water.

• Gebruik Simulation (Simulatie) om te leren hoe u het systeem kunt gebruiken met gesimuleerde sonargegevens; ga naar Simulator door eenmaal op de pijl-omlaag-toets te drukken


Het menusysteem

Een eenvoudig menusysteem geeft u toegang tot uw instelbare instellingen van de FF918CS-W. Om het menusysteem te activeren, drukt u op de POWER-MENU-toets.
Druk herhaaldelijk op de POWER-MENU-toets om de menu-instellingen van de FF918CS-W één voor één weer te geven. Wanneer een menu-instelling op het scherm staat, gebruikt u de UP- en DOWN-pijltoetsen om de menu-instelling aan te passen. Menu-instellingen worden na enkele seconden automatisch van het scherm verwijderd. In de normale bedrijfsmodus keren de meeste menu-instellingen die in het geheugen zijn opgeslagen niet terug naar hun standaardwaarden wanneer het apparaat wordt uitgeschakeld. Zie de afzonderlijke menuopties voor meer informatie.
OPMERKING: Elke keer dat op de POWER-MENU-toets wordt gedrukt, licht de achtergrondverlichting even op voor een betere zichtbaarheid 's nachts. Pas de menu-instelling Brightness (Helderheid) aan om de achtergrondverlichting aan te houden.

Gebruikersmodus

Gebruik de menuoptie Gebruikersmodus om tussen deze twee gebruikersmodi te wisselen.

Gevoeligheid

Druk op de POWER-MENU-toets totdat SENSITIVITY (Gevoeligheid) verschijnt. Gevoeligheid bepaalt hoeveel details op het scherm worden weergegeven. Het verhogen van de gevoeligheid toont meer sonarterugkaatsingen van kleine aasvis en zwevend vuil in het water; het scherm kan echter te vol raken. Bij gebruik in zeer helder water of op grotere diepten, toont een verhoogde gevoeligheid zwakkere terugkaatsingen die van belang kunnen zijn. Het verlagen van de gevoeligheid elimineert de rommel op het scherm die soms aanwezig is in troebel of modderig water. Als Sensitivity (Gevoeligheid) te laag is ingesteld, kan het scherm niet veel sonarterugkaatsingen weergeven die vissen zouden kunnen zijn. (1 – 9).

Dieptebereik

Druk op de POWER - MENU-toets totdat DEPTH RANGE (Dieptebereik) verschijnt. Automatisch is de standaardinstelling. In de automatische modus wordt het onderste bereik door het apparaat aangepast om de bodem te volgen. (Auto, 1-45)
OPMERKING: Als de diepte bij handmatige bediening groter is dan de instellingen voor het dieptebereik, is de bodem niet zichtbaar op het scherm. Selecteer AUTO om terug te keren naar de automatische modus.

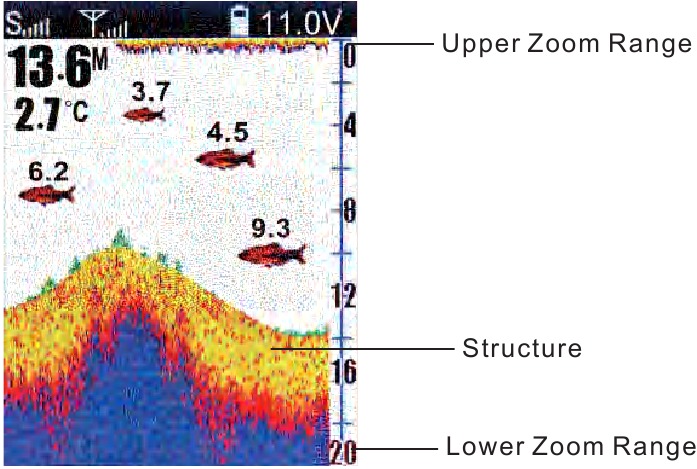

Zoom

Druk op de POWER - MENU-toets totdat ZOOM (Zoom) verschijnt. Selecteer Auto om het gebied rond de bodem te vergroten om vissen en structuren dicht bij de bodem te onthullen die mogelijk niet zichtbaar zijn tijdens normaal gebruik. Wanneer ZOOM (Zoom) is ingesteld op Auto, worden de bovenste en onderste Depth Ranges (Dieptebereiken) automatisch aangepast om het gebied boven en onder de bodem op het scherm te houden. Selecteer Off (Uit) om terug te keren naar de normale modus. (Off, Auto, 1-45).

Er is ook een reeks handmatige bereiken die kunnen worden geselecteerd. De handmatige dieptebereiken worden bepaald door de huidige diepteomstandigheden.

Ondiep water alarm

Druk op de POWER-MENU-toets totdat Shallow Alarm (Ondiep water alarm) verschijnt. Selecteer OFF (Uit) voor geen dieptealarm, of selecteer 1 tot 45 meter om de alarmdiepte in te stellen. Er klinkt een hoorbaar alarm wanneer de diepte gelijk is aan of minder is dan de instelling. (Off, 1-45)

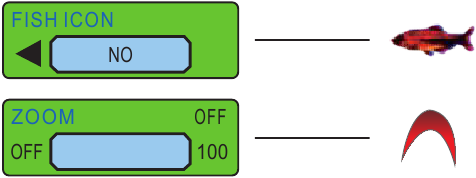

Visicoon

Zorg ervoor dat u op de POWER-MENU-toets drukt totdat Fish Icon (Visicoon) verschijnt. Selecteer Off (Uit) om "ruwe" sonarterugkaatsingen te bekijken, of On (Aan) om vissymbolen te bekijken. Fish Icon (Visicoon) gebruikt geavanceerde signaalverwerking om sonarterugkaatsingen te interpreteren en geeft een Fish Symbol (Vissymbool) weer wanneer aan zeer selectieve vereisten wordt voldaan. Een select aantal mogelijke vissenretouren wordt weergegeven met de bijbehorende diepte. (On, Off).

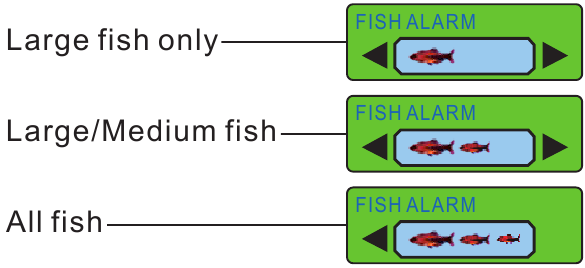

Visalarm

Druk op de POWER-MENU-toets totdat FISH ALARM (Visalarm) verschijnt. Selecteer Off (Uit) voor geen visalarm, of een van de volgende symbolen om het alarm in te stellen. Er klinkt een alarm wanneer de FF918CS-W vissen detecteert die overeenkomen met de alarminstelling. Fish Alarm (Visalarm) klinkt alleen als Fish ID+ ook is ingesteld op On (Aan). (Off, Large, Large/Medium, All).

Eenheden

Zorg ervoor dat u op de POWER-MENU-toets drukt totdat UNITS (Eenheden) verschijnt. UNITS (Eenheden) selecteert de maateenheden. (Feet/F, Meters/C, Feet/C, Meet/F, waarbij F staat voor Fahrenheit en C voor Celsius)

Kleurtoon

Zorg ervoor dat u op de POWER-MENU-toets drukt totdat Color Tone (Kleurtoon) verschijnt. Selecteert de methode die wordt gebruikt om de bodem en structuur op het scherm weer te geven.
(Red, Green, Blue, Orange, Grey)

Batterij Alarm

Zorg ervoor dat u op de POWER-MENU-toets drukt totdat Battery Alarm (Batterij Alarm) verschijnt. Selecteer Off (Uit) of 8,6 tot 13,5 Volt. Battery Alarm (Batterij Alarm) klinkt wanneer de ingangsspanning van de batterij gelijk is aan of lager is dan de menu-instelling. (Off, 8,6 tot 13,5 Volt)

Helderheid

Druk op de POWER-MENU-toets totdat Brightness (Helderheid) verschijnt. Gebruik de achtergrondverlichting om 's nachts te vissen. Selecteer 1-9 om de achtergrondverlichting op het gewenste niveau te activeren.

Onderhoud

Volg deze eenvoudige procedures om ervoor te zorgen dat uw FF918CS-W topprestaties blijft leveren.

1. Als het apparaat in contact komt met zout water, veegt u de aangetaste oppervlakken af met een doek die is bevochtigd met zoet water.
2. Gebruik geen chemische glasreiniger op de lens - dit kan barsten in de lens veroorzaken.
3. Gebruik voor het reinigen van de LCD-beschermlens een zeem en een niet-schurend, mild reinigingsmiddel. Veeg niet als er vuil of vet op de lens zit. Wees voorzichtig om krassen op de lens te voorkomen.
4. Als uw boot lange tijd in het water blijft, kan de aangroei van zeewier de effectiviteit van de transducer verminderen. Reinig de voorkant van de transducer periodiek met vloeibaar reinigingsmiddel.

Probleem

Veel reparatieverzoeken die LUCKY ontvangt, betreffen apparaten die eigenlijk geen reparatie nodig hebben.

1. Er gebeurt niets als ik het apparaat aanzet.
   Controleer de aansluiting van de voedingskabel aan beide uiteinden. Zorg ervoor dat de kabel correct is aangesloten op een betrouwbare stroombron – rode draad op plus, zwarte draad op min of aarde. Zorg ervoor dat de beschikbare stroom tussen 11 en 13 V DC ligt.
2. Er is geen bodemaflezing zichtbaar op het scherm.
   In zeer diep water kan het nodig zijn om de gevoeligheidsinstelling handmatig te verhogen om een grafische weergave van de bodem te behouden. Inspecteer de transducerkabel van begin tot eind op breuken, knikken of sneden in de buitenmantel van de kabel. Als geen van deze acties een duidelijk probleem identificeert, kan de transducer zelf defect zijn. Zorg ervoor dat u de transducer meeneemt als u het apparaat ter reparatie terugstuurt.
3. In zeer ondiep water krijg ik gaten in de bodemaflezing en een inconsistente digitale diepte-indicatie.
   De FF918CS-W werkt betrouwbaar in water van 3 voet (1 meter) of dieper. Onthoud dat de diepte wordt gemeten vanaf de transducer, niet vanaf het wateroppervlak.
4. Het scherm begint te vervagen. Afbeeldingen zijn niet zo scherp als normaal.
   Controleer de ingangsspanning. De FF918CS-W werkt niet op ingangsspanningen onder 10 V DC.
5. Het scherm toont veel zwarte stippen bij hoge snelheden en hoge gevoeligheidsinstellingen.
   U ziet ruis of interferentie veroorzaakt door een van verschillende bronnen. Ruis kan worden veroorzaakt door elektronische apparaten. Schakel alle elektronica in de buurt uit en kijk of het probleem verdwijnt. Ruis kan worden veroorzaakt door de motor. Als motorgeluid de interferentie veroorzaakt, zal het probleem verergeren bij hogere toerentallen. Verhoog het motortoerental terwijl de boot stilstaat om deze oorzaak te isoleren. Propellercavitatie kan ook verschijnen als ruis op het scherm. Als de transducer te dicht bij de propeller is gemonteerd, kan de gegenereerde turbulentie het sonarsignaal verstoren. Zorg ervoor dat de transducer op minimaal 15" (380 mm) van de propeller is gemonteerd.

Specificaties

Let op bij het gebruik van draadloze sonar

1. Zorg ervoor dat de batterijen correct zijn geïnstalleerd. Nadat de batterijen volledig in de batterijhouder zijn geplaatst, moeten ze stevig worden vergrendeld met een riem. Controleer bovendien of de batterijklep goed is vastgeschroefd en of de O-vormige ring op de juiste positie is geplaatst. Als de afdichtring uit de sleuf breekt, moet deze correct worden teruggeplaatst om waterlekkage te voorkomen. Als het niet goed is afgedicht of als de afdichtring niet correct is geïnstalleerd, kan er water binnendringen, wat de normale functie van de camera beïnvloedt.
2. Zorg ervoor dat de batterijen vol zijn. Als gegevens van de camera worden gevonden met een leesfout, vervang dan de batterijen. Bij stroomtekort zijn de dieptegegevens mogelijk niet nauwkeurig of veranderen zelfs regelmatig. Bovendien wordt de werkafstand daardoor ook kleiner.
3. Probeer te voorkomen dat de draadloze sonarsensor op een harde grond of rotsen valt. Dit kan een grote impact veroorzaken, waardoor componenten erin losraken of de draadloze sonarsensor beschadigd raakt.
4. Na gebruik in zeewater moeten het oppervlak van de draadloze sonarsensor en de koperen kolommen worden gewassen met zoet water, om te voorkomen dat koperen kolommen worden aangetast door zeewater en om ervoor te zorgen dat de camera normaal kan worden gebruikt.
5. Als er per ongeluk water in de draadloze sonar sensor komt, moeten de batterijen onmiddellijk worden verwijderd, en moet het water in de houder ook worden weggeveegd. Daarna is het noodzakelijk om een droge doek of papieren handdoek te gebruiken om het water in de batterijhouder op te deppen. De draadloze sonarsensor mag pas worden gebruikt nadat het water volledig is verwijderd.
6. Het wordt aangeraden om de visvinder te gebruiken in water dat dieper is dan 1 meter. Omdat een visvinder een elektronisch precisieproduct is om vissen te detecteren op basis van sonartransmissie en -reflectie, en de golflengte van het signaal 1 meter is, maar het signaal niet in één golflengte kan worden gereflecteerd, is het onmogelijk om vissen binnen 1 meter te detecteren. Bovendien is de openingshoek van het sonarsignaal 90 graden. Dus hoe dieper het water, hoe groter het gedetecteerde gebied en hoe nauwkeuriger de detectie.
7. Het wordt afgeraden om de visvinder te gebruiken in een omgeving van een gladde plek (zoals een watertank, zwembad, wateremmer of visvijver) en een harde ondergrond (zoals keramische tegels, cement, glas of plastic), omdat de detectie onnauwkeurig kan zijn. De bodem van deze plaatsen is glad en hard, en door hun kleine ruimte wordt het signaal dat door de visvinder wordt verzonden, sterk gereflecteerd, wat signaaloverlapping zou vergroten en de goede werking van de visvinder zou verstoren. Het is dus beter om de visvinder te gebruiken in een grote ruimte, zoals natuurlijk buitenwater.
8. Het wordt aangeraden om te vermijden de visvinder te gebruiken in netkooien of in de buurt ervan. Het signaal van de visvinder kan worden verstoord door visnetten en dikke touwen onder het water van deze plaatsen, wat bijdraagt aan een hoge dichtheid van visscholen, wat vervorming van het detecteren van diepte en visscholen zou veroorzaken.
9. Na gebruik in zeewater moet u het oppervlak zeewater van de visvinder afvegen met een zachte doek.
10. Maak het scherm van de visvinder schoon met een brillendoekje om het spiegeloppervlak te beschermen, maar niet met ruwe dingen, die het spiegeloppervlak van de visvinder zouden bekrassen.
11. Plaats de visvinder niet in een omgeving met hoge temperaturen, zoals onder de voorruit van de auto, dit zal schade veroorzaken aan de interne precieze componenten en de prestaties van de visvinder.
12. Als er geen signaalontvangst is tijdens gebruik, wordt "No signal" (Geen signaal) weergegeven op het scherm en zal de visvinder alarmeren totdat de ontvangst is hersteld.
13. Het wordt aangeraden om de visvinder in een open ruimte te gebruiken om een ideaal effect te bereiken. Wanneer er obstakels zoals gebouwen, bomen tussen de draadloze sonarsensor en de visvinder zijn, wordt het signaal verstoord en onstabiel, en wordt de ontvangstafstand korter. Vermijd het gebruik van twee visvinders binnen de operationele afstand van één draadloze sonarsensor, omdat het signaal van de draadloze sonarsensor sterk is en ver kan worden verzonden. Anders zullen draadloze signalen elkaar verstoren en onnauwkeurige detectie-informatie veroorzaken.
14. Het wordt aangeraden om te gebruiken in een goede en stabiele omgeving. Het te snel bewegen of trekken van de draadloze sonarsensor kan instabiliteit en intermitterend signaal veroorzaken. Grote golven op het waterniveau zouden een sterke schok van de draadloze sonarsensor veroorzaken, en het signaal kan tijdelijk verloren gaan.
15. Hang geen te zware dingen aan de draadloze sonar sensor, waardoor deze in het water zinkt en het signaal verloren gaat.
16. Zorg ervoor dat het deksel van de draadloze sonarsensor is vastgeschroefd om te voorkomen dat er water binnendringt en de sensor beschadigt. Het wordt dus aangeraden om een munt te gebruiken om het deksel vast te schroeven.

FABRIKANT: JINHUA LUCKY ET MANUFACTURER CO.,LTD.
