LUCKY FL068-W - Handleiding visvinder

PRODUCTOVERZICHT

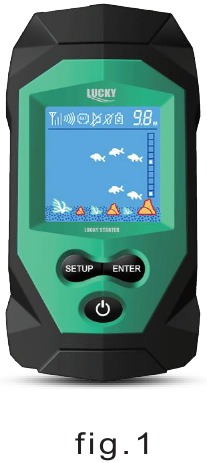

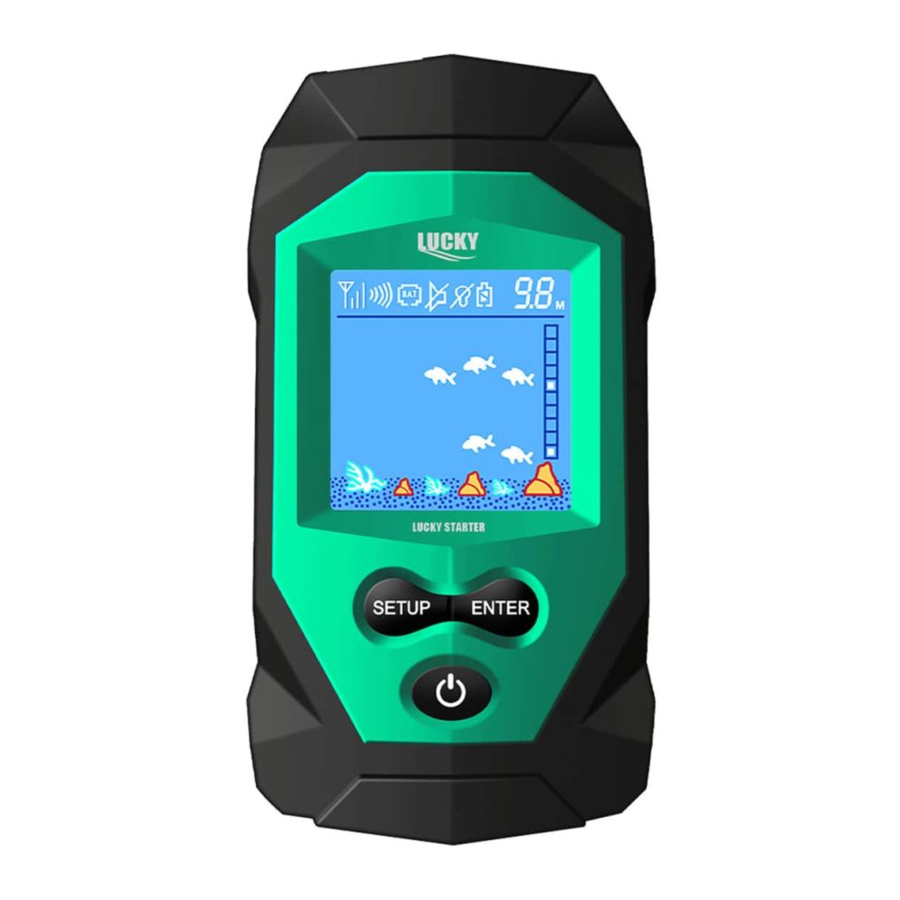

Dit geweldige product is speciaal ontworpen voor zowel amateur- als professionele vissers om de locatie van vissen en de waterdiepte te achterhalen. De unit kan worden gebruikt in de oceaan, rivier of meer en is fantastisch voor het detecteren van scholen vissen in een bepaald gebied. Met behulp van geweldige en innovatieve technologie is deze draagbare visvinder het ideale hulpmiddel om de vissen naar u toe te brengen! Zie figuur 1

HOE DE UNIT WERKT

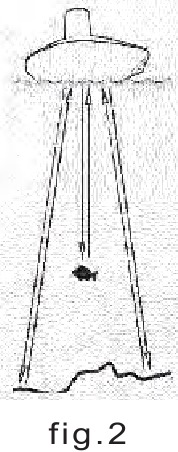

Sonartechnologie is gebaseerd op geluidsgolven. Het systeem gebruikt sonar om de structuur, de bodemcontour en -samenstelling en de diepte direct onder de transducer te lokaliseren en te definiëren. De transducer stuurt een geluidsgolfsignaal en bepaalt de afstand door de tijd te meten tussen de transmissie van de geluidsgolf en het moment waarop de geluidsgolf wordt weerkaatst door een object; het gebruikt vervolgens het gereflecteerde signaal om de locatie, grootte en samenstelling van een object te interpreteren. Zie figuur 2

SCHERMBEELD

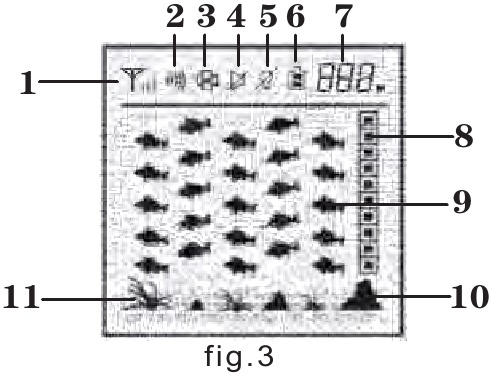

figuur 3

1. Signaalindicator
2. Gevoeligheidsindicator
3. Batterij sparen aan/uit
4. Visalarm aan/uit
5. Achtergrondverlichting aan/uit
6. Batterijsterkte-indicator
7. Waterdiepte-indicator
8. Visdiepte-indicator
9. Vislocatie-indicator
10. Bodemcontourendetector
11. Wierdetector

WERKING EN INSTELLING

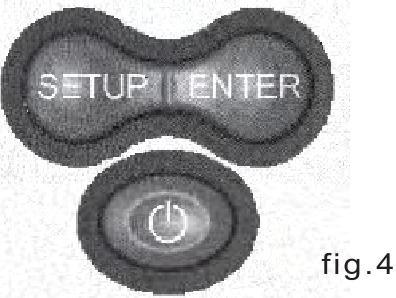

figuur 4

AAN/UIT-SCHAKELEN

Schuif de batterijklep eraf en verwijder deze. Plaats 4 AAA-batterijen. Zorg ervoor dat u de batterijen uitlijnt volgens het diagram in het batterijcompartiment.
Sluit de batterijklep volledig.
Druk op de POWER (AAN/UIT)-knop om de stroom in te schakelen. De unit gaat naar de normale modus nadat het volledige scherm 1 seconde wordt weergegeven.
Houd de POWER (AAN/UIT)-knop 3 seconden ingedrukt om de stroom uit te schakelen.
Om de simulatiemodus te openen: houd de POWER (AAN/UIT)-knop 5 seconden ingedrukt en laat deze los terwijl de stroom is uitgeschakeld.

LET OP: De unit moet worden uitgeschakeld om vanuit de simulatiemodus de normale werking te openen.
Automatische uitschakelfunctie: het scherm wordt automatisch uitgeschakeld wanneer de diepte-aanduiding 5 minuten lang continu wordt weergegeven.

FUNCTIE-INSTELLING

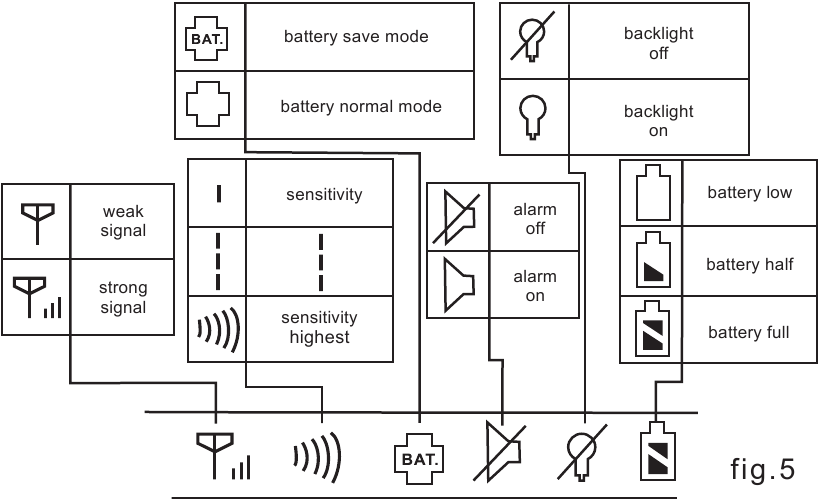

Zie figuur 5

Houd de SETUP (INSTELLING)-knop 3 seconden ingedrukt, de SAVE (OPSLAAN)-indicator { } knippert; door vervolgens de SETUP (INSTELLING)-knop steeds opnieuw in te drukken, knippert de indicator van de huidige functie die moet worden ingesteld. SAVE (OPSLAAN) { } - Alarm { }---Backlight (Achtergrondverlichting) { }
Druk op de ENTER (INVOER)-knop om een functie te activeren of deactiveren. Het scherm keert automatisch terug naar de normale werking na 5 seconden als er geen knoppen worden ingedrukt.
Houd de ENTER (INVOER)-knop 3 seconden ingedrukt, de maateenheid knippert, druk vervolgens steeds opnieuw op de ENTER (INVOER)-knop, de maateenheid knippert van de huidige eenheid "M" of "FT" die moet worden ingesteld.
De achtergrondverlichting is de hele tijd verlicht wanneer de functie voor achtergrondverlichting is INGESCHAKELD. Deze functie verkort de levensduur van de batterij van de unit aanzienlijk. Daarom mag deze alleen worden gebruikt bij weinig licht. De achtergrondverlichting wordt 3 seconden ingeschakeld wanneer een knop wordt ingedrukt als de functie voor achtergrondverlichting is uitgeschakeld.

LET OP: U kunt de SAVE (OPSLAAN)-modus selecteren om te werken wanneer u lange tijd speelt of op rustig water, om de levensduur van de batterijen te verlengen.
Het scherm kan worden vernieuwd door tijdens de normale werking op de POWER (AAN/UIT)-knop te drukken.

VIS- EN DIEPTE-UITLEZING

DIEPTE AFLEZEN

Zie figuur 6
De diepte-uitlezing rechtsboven verschijnt nadat de stroom is ingeschakeld en de sonarsensor in het water is geplaatst. De dieptemeter geeft "---" aan als de diepte deze parameters overschrijdt (0,7 tot 40 meter).

LET OP: Dit kan ook voorkomen als het water extreem vervuild is of waar zware slib- of modderbodems zijn. Sonar is een geluidssignaal dat zich door water verplaatst. Sonar verplaatst zich niet door de lucht. Houd hier rekening mee bij het gebruik van de visvinder, aangezien de kleinste luchtbel tussen de sonarsensor en het water ervoor zorgt dat de unit niet correct werkt.

VISWEERGAVE

Als de vinder vaststelt dat sonar een vis heeft gedetecteerd, toont het display een visvormig pictogram (figuur 7). De eerste kolom met visindicatoren aan de rechterkant van het scherm toont de meest recente informatie. Deze kolom wordt vervolgens naar links verplaatst wanneer een nieuwe uitlezing wordt weergegeven. Het vispictogram wordt elke 5 seconden verplaatst.

LET OP:
De visindicatoren bewegen met een constante snelheid van rechts naar links. Deze beweging weerspiegelt op geen enkele manier de daadwerkelijke beweging van de vis.

Gebruik de visdiepte-indicator om de diepte van de vis vanaf de sonarsensor te meten (figuur 8). Dit kan worden gedaan door de diepte-uitlezing te delen door 10. Dit getal vertegenwoordigt de waarde van elk vak.
(Voorbeeld: de diepte is 20 m, het vissymbool verschijnt in het 5e vak van boven. Dit betekent dat de vis zich op 10 m van het oppervlak bevindt)

WIERWEERGAVE

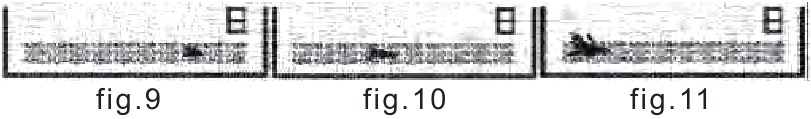

Het display geeft de aanwezigheid van kort wier aan door de kleinste wierindicator in te schakelen (figuur 9). Matig hoog wier wordt weergegeven door de tweede wierindicator in te schakelen (figuur 10)
Hoog wier wordt weergegeven door de derde wierindicator in te schakelen (figuur 11)

BODEMCONTOUR

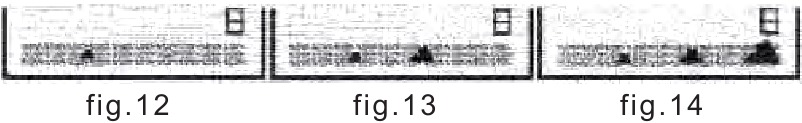

Eén rotsindicator identificeert een beperkte structuur (figuur 12). U zou hoogstwaarschijnlijk een kleine rots, een kleine stapel rotsen of een oneffen bodemcontour aantreffen. Dit is geen slechte plek voor schuilende vissen, maar vanwege de beperkte hoeveelheid structuur is er misschien niet veel.
Twee rotsindicatoren identificeren een aanzienlijke hoeveelheid bodemstructuur, maar verspreid. (figuur 13)
Er moet een aanzienlijke hoeveelheid tijd worden besteed aan het vissen in dit gebied, aangezien elk stuk structuur een hoofdprijs zou kunnen verbergen. Drie rotsindicatoren geven een grote hoeveelheid bodemstructuur in een afgesloten gebied aan. Deze bodem kan bestaan uit een grote rots/rotsen, stronk(en), boom/bomen of een richel(s). (figuur 14)

HET APPARAAT GEBRUIKEN

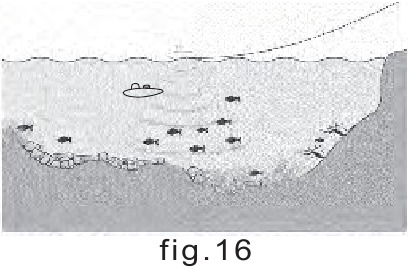

Het gebruik van de draadloze sonarsensor is zeer eenvoudig voor de gebruiker, bevestig de sensor eenvoudig aan het uiteinde van uw vislijn en werp deze in het water als uw normale dobber of kunstaas. (figuur 16)

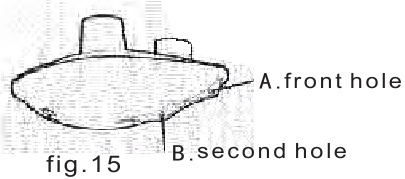

1. U kunt uw vismolenlijn vastbinden aan het voorste gat in de draadloze transducer (figuur 15). Als u de draadloze transducer als een stationaire dobber wilt gebruiken, gebruikt u het tweede gat om uw haak te bevestigen met behulp van een lijn met een lichter gewicht, maar een obstakel zal de lijn met het lichtere gewicht gemakkelijk breken, om deze reden raden we u aan om de lijn met het lichtere gewicht niet onnodig te trekken. Slip-lijntechnieken worden niet aanbevolen, omdat dit het risico vergroot dat de draadloze transducer verloren gaat. Als u wel de slip-lijnmethode gebruikt. Gebruik een lijn met een lichter gewicht na de onderste stop, die de draadloze transducer niet kan ophalen als de onderste lijn met haak afbreekt.

2. U vergroot het risico op het breken van uw lijn als u een lichte testpondlijn op uw haspel gebruikt. De transducer in water is positief drijfvermogen. De maximale hoeveelheid gewicht voor elke bevestiging aan de transducer is ongeveer 6 gram en omvat het gecombineerde gewicht van elke haak, lijn, gewichtwartel/snapwartel en aas die aan de draadloze transducer is bevestigd. meer dan 5,7 g zal de draadloze sonarsensor onderdompelen, waardoor het signaal verloren gaat.

De CR-2032-batterij vervangen

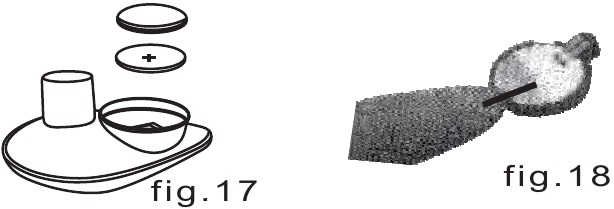

1. Verwijder de batterijklep van de draadloze sonarsensor en druk op het vergrendelblok van de batterijhouder en de batterij zal omdraaien. Controleer de afbeeldingen (figuur 17, figuur 18)

2. Zorg ervoor dat de O-ring in het batterijcompartiment aanwezig is, correct in de groeven is geplaatst en vrij is van vuil voordat u de batterijklep terugplaatst.

LET OP: De onderkant van de draadloze transducer mag niet worden gehanteerd tijdens de sonarwerking, omdat dit fysiek ongemak kan veroorzaken en kan leiden tot persoonlijk letsel in de vorm van weefselbeschadiging. Hanteer de draadloze transducer alleen bij de antennetoren wanneer deze in het water is geweest.

LET OP: De draadloze transducer is niet bedoeld voor gebruik door kinderen jonger dan 6 jaar zonder toezicht van een volwassene, omdat de transducer verstikkingsgevaar kan opleveren voor kleine kinderen.

LET OP: Wanneer de visvinder het signaal van de draadloze sensor ontvangt, wordt de signaalindicator { } op het scherm weergegeven.

De maximale RF-afstand is 120 meter, tenzij het water glad is. De signaalindicator verdwijnt als de afstand tussen de visvinder en de draadloze sensor meer dan 120 meter bedraagt.
De draadloze transducer heeft contacten die waarnemen wanneer het apparaat in het water wordt ondergedompeld. Deze contacten schakelen de sonarzender/ontvanger in en beginnen de sonarinformatie via radiofrequentie naar het display te verzenden. De draadloze transducer stopt automatisch met het verbruiken van stroom enkele seconden nadat hij uit het water is gehaald.

LET OP: Plaats de draadloze transducer niet in een natte omgeving wanneer deze niet in gebruik is, omdat dit de draadloze transducer inschakelt en de bruikbare levensduur verkort. Bewaar de draadloze transducer in een droge omgeving wanneer deze niet in gebruik is om energie te besparen.
Plaats de unit nooit in een nat gedeelte van een boot of op een metalen oppervlak dat hem per ongeluk zou kunnen inschakelen.

LET OP: Als de unit in zout water is gebruikt, spoel deze dan af met zoet water voordat u hem opbergt.

Productspecificatie

Verpakking:

1. Een draadloze sonarsensor op afstand
2. Een handheld-apparaat met LCD-scherm
3. Een bedieningshandleiding
4. Een nekband

FABRIKANT: JINHUA LUCKY ET MANUFACTURER CO.,LTD.
Als u vragen heeft over het gebruik, neem dan gerust contact op met Zhejiang lucky Manufacturer Co., Ltd voor overleg: www.goodluckycn.com
