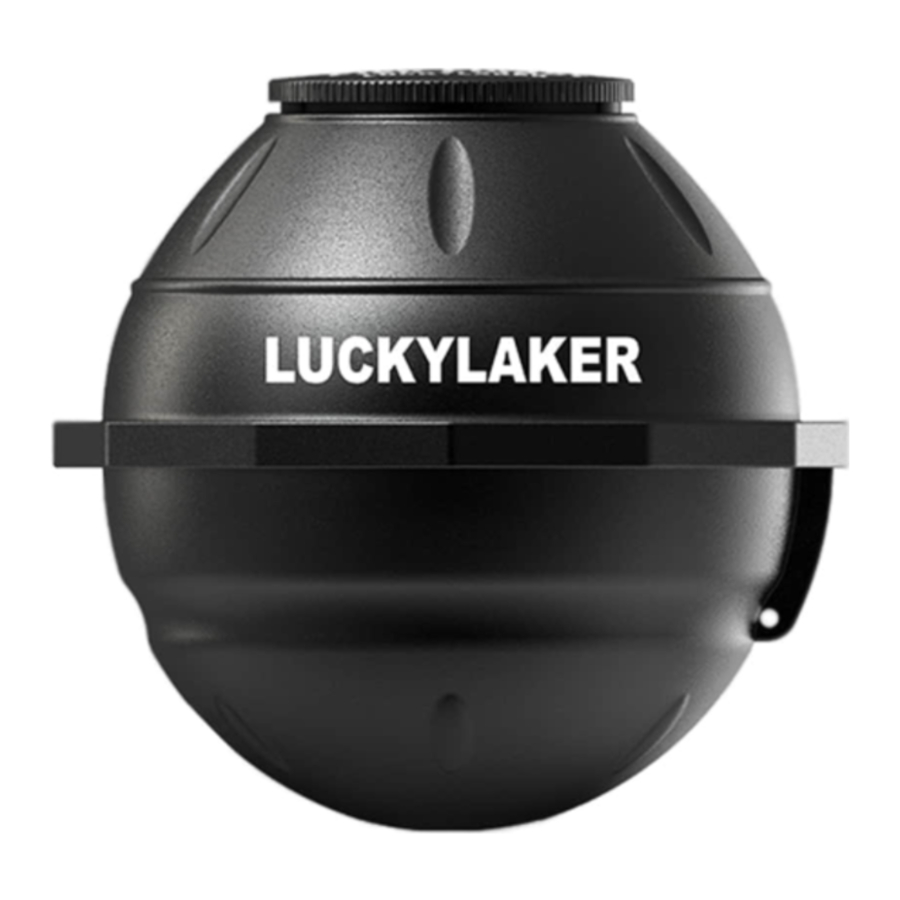

LUCKY FF916- WiFi Fish Finder handleiding

PRODUCTOVERZICHT

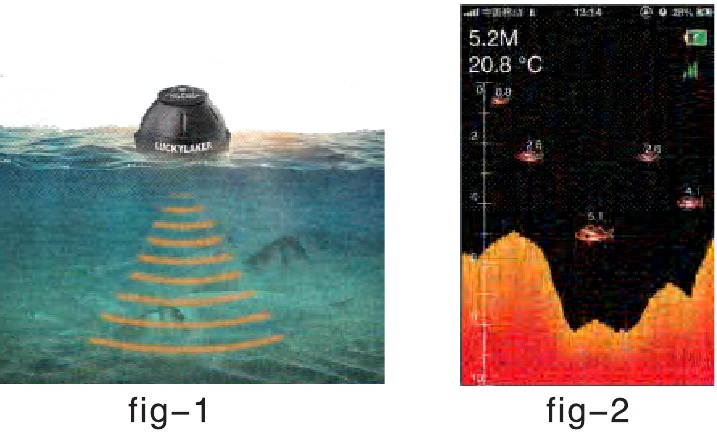

Deze WIFI Fish Finder is speciaal ontworpen voor zowel amateur- als professionele vissers om de locatie van vis, de diepte en de bodemcontouren van het water te achterhalen. Deze WIFI fish finder kan worden gebruikt in de oceaan, rivier of meer en is fantastisch voor het detecteren van scholen vissen in zowel zoet als zout water. Deze WIFI fish finder is gebaseerd op sonartechnologie. De WIFI-transducer verzendt een geluidsgolfsignaal, de geretourneerde "echo's" worden via WIFI-technologie verzonden naar de IPHONE, IPAD of andere intelligente apparaten, waarna alle onderwaterinformatie op het scherm wordt weergegeven, inclusief de waterdiepte, watertemperatuur, bodemcontour, vislocatie en diepte.

DE WIFI-TRANSDUCER GEBRUIKEN

De WIFI-transducer wordt gevoed door een ingebouwde lithiumbatterij; daarom is het noodzakelijk om de batterij volledig op te laden via de oplader. Draai eerst de transducer los, zoals weergegeven in Afbeelding 3:

de oplaadpoort bevindt zich in het midden; het rode lampje brandt tijdens het opladen, dit geeft aan dat de batterij wordt opgeladen, zoals weergegeven in Afbeelding 4;

wanneer het rode lampje uit is, geeft dit aan dat de batterij volledig is opgeladen. Druk voor gebruik op de aan/uit-schakelaar om de transducer in te schakelen, het blauwe lampje brandt, zoals weergegeven in Afbeelding 5,

dit geeft aan dat de transducer werkt, draai vervolgens de dop stevig vast om te voorkomen dat er water binnendringt. U kunt de WIFI-transducer eenvoudig aan het einde van uw vislijn bevestigen en in het water werpen zoals u zou doen met een normale dobber of kunstaas, vervolgens kunt u uw APP openen en bent u klaar om te vissen.

OPMERKING: Wanneer u de WIFI-transducer in het water werpt, zal schok door abrupt contact met rotsen uw WIFI-transducer beschadigen, we raden aan om uw WIFI-transducer alleen te gebruiken in water dat dieper is dan 30 centimeter.

INTELLIGENTE APPARAATINSTELLING

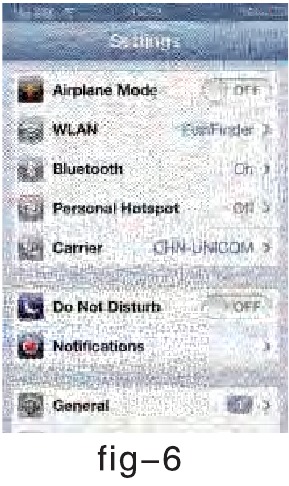

Nadat is gegarandeerd dat de WIFI-transducer is ingeschakeld en 10 seconden heeft gewerkt, kan het apparaat worden verbonden met de WIFI-transducer, zoals weergegeven in Afbeelding 6;

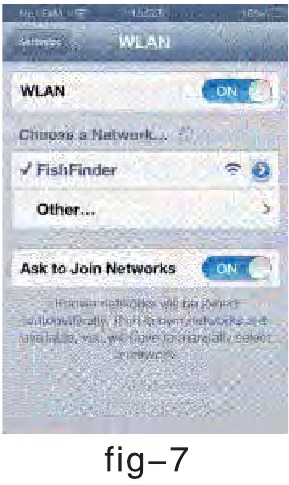

klik op de instelling, Wi-Fi gaat naar het Wi-Fi-netwerk (WlFl-wachtwoord: 12345678); selecteer vervolgens Fish Finder in het netwerk, zoals weergegeven in Afbeelding 7;

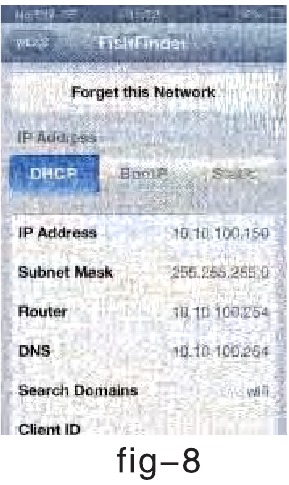

ongeveer 20 seconden later is te zien dat het signaalpictogram verschijnt in de linkerbovenhoek van het apparaat, dit geeft aan dat de WIFI-transducer is verbonden. Op dit moment kan de APP worden gebruikt. Klik op de rechterpijl van Fish Finder in Afbeelding 7, de gedetailleerde IP-adresinformatie kan worden bekeken, zoals weergegeven in Afbeelding 8.

APP-WEERGAVE

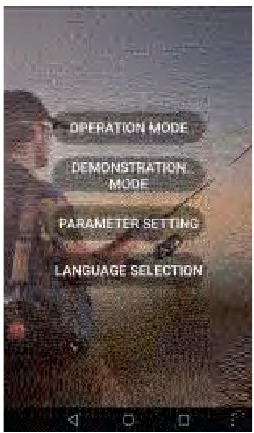

De indeling van de onderwaterinformatie die door deze APP wordt weergegeven, is zeer eenvoudig en begrijpelijk. De weergave-informatie van het hele scherm wordt weergegeven in Afbeelding 9.

afb-9

De eerste knop vertegenwoordigt de bedieningsmodus; de tweede knop vertegenwoordigt simulatie en demonstratie; de derde knop vertegenwoordigt de parameterinstelling en de vierde knop vertegenwoordigt de taalinstelling. De functie van elke knop wordt in de volgende hoofdstukken in detail geïntroduceerd.

SIMULATIEMODUS

De demomodus is bedoeld om de bedieningsmodus te stimuleren; naast de diepte-, temperatuur- en visinformatie die door de software wordt gegenereerd, zijn andere functies consistent met het praktische effect bij gebruik en kunnen ze worden gebruikt voor gebruikers om deze software te leren. In de demomodus is het haalbaar om WIFI te sluiten en is het niet nodig om de software met de transducer te verbinden. Zie Afbeelding 10.

BEDIENINGSMODUS

Klik op in de hoofdinterfaces die worden weergegeven in Afbeelding 9, en ga naar de bedieningsmodus. Als de transducer niet via WIFI kan worden verbonden, dan geen reactie

wordt gevraagd.

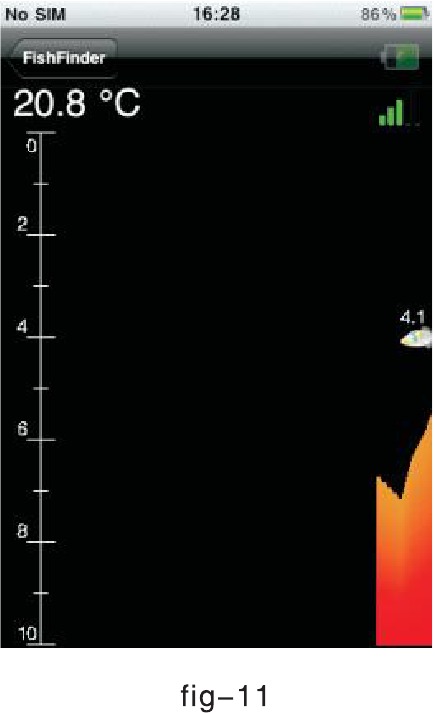

De weergave-inhoud van de bedieningsmodus is consistent met die van de simulatiedemonstratie; met andere woorden, de waterdiepte, watertemperatuur en visinformatie kunnen constant worden verkregen van de WIFI-transducer en constant van rechts naar links worden bijgewerkt; wanneer de onderwatersituatie veel verandert, wordt het onderwaterprofieldiagram gevormd zoals weergegeven in Afbeelding 11.

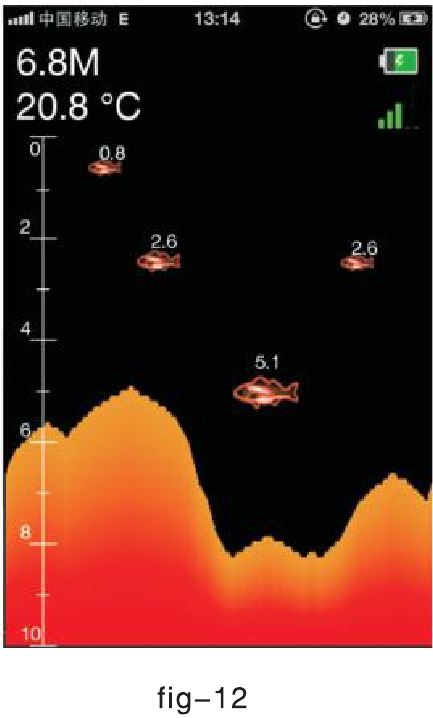

Vervolgens wordt elke weergave-eenheid in Afbeelding 12 in detail geïntroduceerd.

1. Waterdiepte: Dieptedetectie varieert van 0,6 - 45 m (2 - 135 ft), de precisie is 0,1 m (0,3 ft). Diepte wordt uitgedrukt als één decimaal.
2. Watertemperatuur: De gedetecteerde temperatuur verwijst naar de temperatuur van het wateroppervlak; de temperatuursensor op de sonde houdt contact met het wateroppervlak. Het temperatuurbereik is van min 9,9 ºC tot 60,0 ºC, de precisie is 0,1 ºC; de overeenkomstige Fahrenheit-graad zou variëren van 14,2º tot 140º.
3. Gekalibreerde schaal: Op basis van deze schaal kan de gebruiker intuïtief de waterdiepte en de diepte van de visgroep controleren en combineren met het dieptebereik om gedeeltelijk te vergroten voor gebruik, om zo vele manieren te bereiken om te bekijken en de interessante informatie van de visgroep maximaal te bekijken binnen het dieptebereik.

4. Zoom bovengrens: Deze waarde vertegenwoordigt de momenteel weergegeven bovengrenswaarde en de waarde wordt gezamenlijk bepaald door het dieptebereik en ZOOM. Wanneer de lokale zoom is ingesteld op UIT, is de bovengrenswaarde van de zoom 0; wanneer de zoomwaarde is ingesteld op andere waarden, is de bovengrenswaarde van de zoom gelijk aan het verschil tussen de ondergrenswaarde en de zoomwaarde; wanneer de ondergrenswaarde van de zoom kleiner is dan de zoomwaarde, is de bovengrenswaarde van de zoom 0.
5. Zoom ondergrens: De waarde geeft de momenteel weergegeven ondergrenswaarde aan en de waarde wordt bepaald door het dieptebereik. Wanneer het dieptebereik van de parameters is ingesteld op AUTO, is de waarde niet meer dan de huidige minimumwaarde in de lijst van het waterdieptebereik (de waarde is niet meer dan de minimumwaarde van het huidige waterdieptebereik tussen 1m — 45 m); wanneer het dieptebereik is ingesteld op de andere waarden, is de ondergrenswaarde van de zoom de instelwaarde; met andere woorden, wanneer de ondergrenswaarde van de zoom 5 m is, wordt alleen de inhoud boven 5 m weergegeven.

6. Vispictogram: Wanneer de vis wordt gedetecteerd door de sonar en het vispictogram brandt; dan kunnen de grote vis, middelgrote vis of kleine vis respectievelijk worden weergegeven op basis van de grootte van de vis.
7. De diepte van de vis: De waarde geeft de diepte aan waar de vis zich bevindt.
8. Onderwaterbodemcontour: Onderwaterbodemcontour vertegenwoordigt de verandering van de onderwaterdiepte binnen de detectietijd. De onderwaterbodemcontour wordt van rechts naar links bijgewerkt en de verversingssnelheid van de parameters kan worden ingesteld op 1~5; en de gebruikers kunnen de juiste verversingssnelheid selecteren op basis van hun vereisten.
9. Capaciteit van WIFI-transducervermogen: Het pictogram vertegenwoordigt de capaciteit van WIFI-transducervermogen en wordt weergegeven als 0-4. De WIFI-transducer kan ongeveer vijf uur worden gebruikt als deze volledig is opgeladen.
10. Gevoeligheid: Het pictogram vertegenwoordigt de gevoeligheidswaarde van de transducer; de gebruiker kan de gevoeligheidswaarde wijzigen in de parameterinstellingen en kan na wijziging in het pictogram worden weergegeven.

PARAMETERINSTELLING

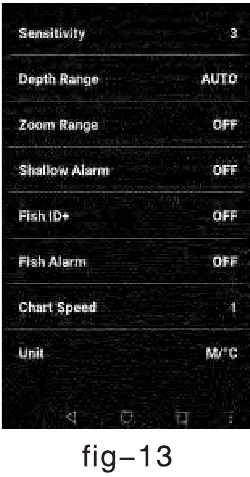

Klik op in de hoofdinterface die wordt weergegeven in Afbeelding 9 en ga naar de parameterinstellingsfunctie, zoals weergegeven in Afbeelding 13; de functies worden van boven naar beneden weergegeven:

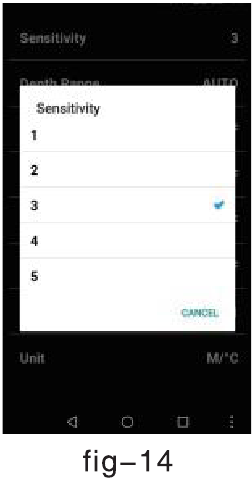

1. Gevoeligheid: Gevoeligheid is ingesteld op 1-5; deze optie wordt gebruikt om de gevoeligheid van de sonar aan te passen, zoals weergegeven in Afbeelding 14.

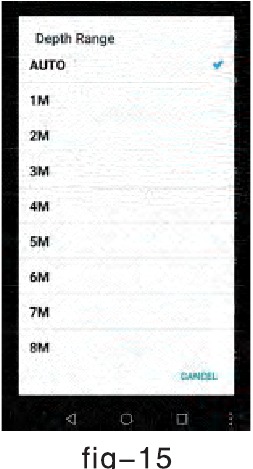

2. Dieptebereik: De dieptebereikinstelling wordt gebruikt om de weergegeven maximale diepte in te stellen; d.w.z. de ondergrenswaarde van de schaal, zoals weergegeven in Afbeelding 15.

   Als het dieptebereik is ingesteld op automatisch, wordt de ondergrenswaarde automatisch geselecteerd op basis van de dieptewaarde; met andere woorden, de ondergrenswaarde is groter dan de minimumwaarde van de diepte tussen 1m-45m).
   Als de diepte-eenheid is ingesteld op Ft, zijn de waarden in de tabel 3Ft-135 Ft.

3. ZOOM-bereik: De ZOOM-instelling wordt gebruikt om de lokale zoomwaarde in te stellen; met andere woorden, bepaal de bovengrenswaarde van de gekalibreerde schaal. De bovengrenswaarde = de ondergrenswaarde van de diepte -ZOOM-waarde; als de ondergrenswaarde van de diepte kleiner is dan de ZOOM-waarde, is de bovengrenswaarde 0. Als de ZOOM-optie is uitgeschakeld, is de bovengrenswaarde 0; als de ZOOM-waarde een waarde is tussen 1~45, volgens de formule: de bovengrenswaarde = de ondergrenswaarde van de diepte —ZOOM-waarde, dan is het momenteel weergegeven gebied de ZOOM-waarde. Als het dieptebereik bijvoorbeeld is ingesteld op 15M, de ZOOM-waarde is ingesteld op 10M, dan is de ondergrenswaarde van de gekalibreerde schaal 15M, de bovengrenswaarde is 5M, wat het verschil is tussen 15 en 10. Met andere woorden, het huidige lay-outdieptebereik loopt van de onderwater 5M tot 15M, en de inhoud buiten dit gebied wordt niet weergegeven. Zie Afbeelding 16.

   afb-16

4. Ondiep alarm: De ondiepwateralarminstelling wordt gebruikt om de waarde van het ondiepwateralarm in te stellen, zoals weergegeven in Afbeelding 17;

   wanneer de detectiediepte kleiner is dan de instelwaarde, geeft de software een alarm en wordt "diepte is ondiep" weergegeven, om de gebruikers eraan te herinneren dat ze moeten vermijden dat het schip strandt.

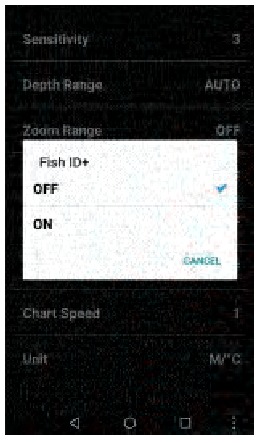

5. Vispictogram: De vispictograminstelling wordt gebruikt om in te stellen of het vispictogram wordt weergegeven of niet; als het is ingeschakeld, worden het vispictogram en de diepte van de vis weergegeven; als het is uitgeschakeld, wordt alleen de zeemeeuwvorm weergegeven, en de diepte van de vis wordt niet weergegeven. Zie Afbeelding 18.

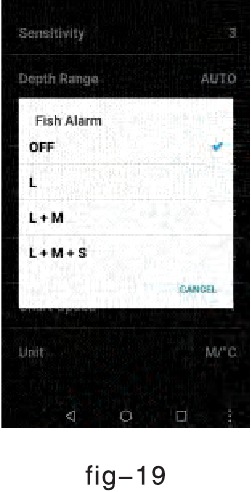

6. Visalarm: De visalarminstelling wordt gebruikt om in te stellen of de visalarmfunctie is in- of uitgeschakeld. Als de functie is ingeschakeld, geeft de software een alarm en wordt het verschijnen van vis gevraagd.
   Deze optie kan worden ingesteld op:

1. uit: er is geen alarm wanneer de vis verschijnt.
2. Grote vis: de software geeft een alarm wanneer de grote vis wordt gedetecteerd en geeft geen alarm voor middelgrote en kleine vis.
3. Grote vis + middelgrote vis: de software geeft een alarm wanneer de grote vis en middelgrote vis worden gedetecteerd en geeft geen alarm voor de kleine vis.
4. Grote vis + middelgrote vis+kleine vis: de software geeft een alarm zodra de vis wordt gedetecteerd. Zoals weergegeven in Afbeelding 19.

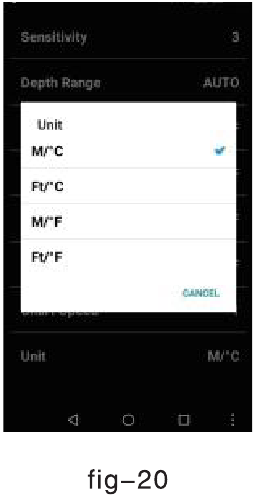

7. Eenheid: De eenheidsinstelling wordt gebruikt om de diepte-eenheid in te stellen met het metrische systeem (M) of het Britse systeem (Ft), en de temperatuureenheid is Celsius of Fahrenheit. Zoals weergegeven in Afbeelding 20.

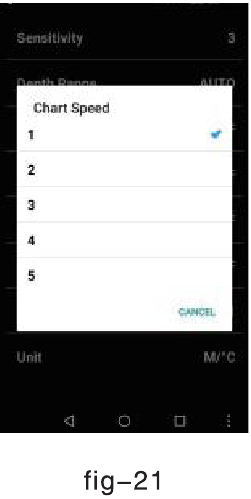

8. Grafieksnelheid: De grafieksnelheidinstelling wordt gebruikt om de verversingssnelheid van rechts naar links in te stellen en kan worden ingesteld op Ito 5 in overeenstemming met het niveau. Zoals weergegeven in Afbeelding 21.


TAALSELECTIE

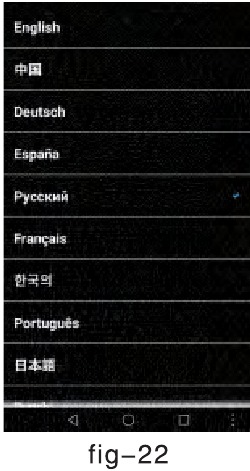

Klik in Afbeelding 9, op de knop in de hoofdinterface, waarna de taalinstelling kan worden gedaan, zoals weergegeven in figuur 22;

Kan worden geselecteerd Russisch, Duits, Nederlands, Spaans, Frans, Japans, Koreaans, Hongaars, Portugees, Pools, Engels, Chinees en de instelling is succesvol voltooid; klik op de Fish Finder-knop in de linkerbovenhoek en keer vervolgens terug naar het hoofdmenu voor andere bewerkingen.

PRODUCTSPECIFICATIE

1. Sonar frequentie: 125KHz
2. Sonar dekking: 90 graden
3. Diepte capaciteit: 0.7M-45M(2Feet-135Feet)
4. Stroom: 3.7 V oplaadbare lithiumbatterij
5. Looptijd: 5 uur volledig opladen
6. WlFl bereik: 70M
7. WIFI frequentie: 2.4GHz
8. Oplaadindicator: rood licht
9. Werk indicator: blauw licht
