LUCKY FL180PR - Handleiding viscamera

Overzicht

Dit product is speciaal ontworpen en ontwikkeld voor visliefhebbers en de professionele visserij door gebruik te maken van geavanceerde wetenschap en technologie. Het gebruik van dit product kan de positie en bewegingsrichting van de onderwater visbank vinden en observeren, en de soort, grootte en het aantal vissen beoordelen via het weergaveapparaat, en kan ook de positie en de situatie van visbeten observeren.
Daarom is dit product de meest ideale assistent voor het vissen, en het kan u ook helpen om gemakkelijker meer vissen te vangen.

Voorzorgsmaatregelen

1. Ten eerste is het noodzakelijk om de ingebouwde lithiumbatterij meer dan 8 uur op te laden voordat u deze machine voor de eerste keer gebruikt.
2. Verwijder de monitor van de hoofdmachine niet naar believen, om ongelukken te voorkomen en verlies te veroorzaken door menselijke fouten.
3. Zorg ervoor dat de stekker van de camera betrouwbaar is aangesloten op de bijbehorende stekker van de hoofdscherm, en schakel vervolgens de voedingsspanning van de monitor in.

Hoofdfunctie

1. De camera gebruikt de high-definition cameramodule met 1/4 inch en 300.000 pixels om een afbeelding te maken; de afbeelding is helder en de kleurreproductie is echt en waarheidsgetrouw. De lage verlichting van de camera is 0,1 LUX en de resolutie bereikt tot 420 tv-lijnen. De camera combineert met vier verre-infrarood LED-lampen; deze combinatie kan garanderen dat de dynamische trend van de onderwaterbank van vissen in een extreem donkere onderwateromgeving wordt waargenomen. Het netsnoer is gemaakt van de speciale geïmporteerde materialen die extreem zacht zijn en een hoge treksterkte hebben. Hoewel de draaddiameter slechts 2 mm is, is deze bestand tegen een trekkracht van meer dan 15 kg.
2. De monitor gebruikt een 4,3 inch LCD-scherm.
   De monitor heeft de functie van opnemen, foto's maken, video afspelen en foto's bekijken, en verbinding maken met de computer om video's te kopiëren, en heeft ook 9 talen om uit te kiezen: Engels, Chinees, Japans, Русский, Koreaans, español, Deutsch, Italiaans, Frans.

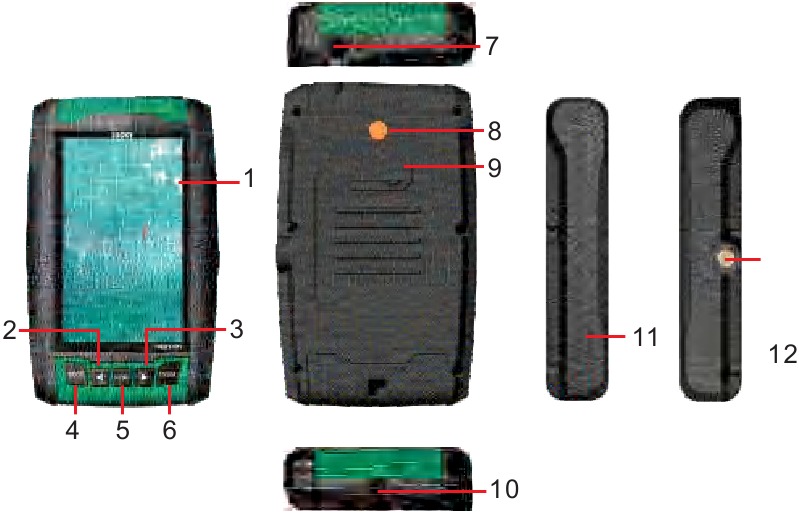

Hoofdonderdelen

Monitor

1. Draagbare monitor
2. Linkerknop
3. Rechterknop
4. Modusmenu
5. Menuknop
6. Enter-toets
7. Camera-aansluiting
8. Aan/uit
9. Oplaadaansluiting
10. Plek voor riem
11. Sleuf voor SD-kaart (niet inbegrepen)
12. Plek voor standaard (niet inbegrepen)

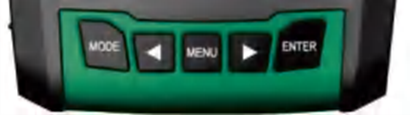

Functie-instelling

1. Menu-instellingen - MENU button (MENU-knop): Druk op de MENU button (MENU-knop) in de foto- of video-opnamemodus om naar de menu-instellingen te gaan. De menu-instellingen omvatten formaat, taal, standaardinstelling en datum.
2. Mode (Modus) - MODE menu (MODE-menu): Elke keer dat op de MODE key (MODE-toets) wordt gedrukt, is het een cyclusconversie tussen drie modi van fotograferen, video-opname en bestanden bladeren.
3. Confirmation (Bevestiging) - ENTER key (ENTER-toets): In de fotografeermodus maakt elke keer dat op de ENTER key (ENTER-toets) wordt gedrukt een foto; in de video-opnamemodus drukt u eenmaal op de ENTER key (ENTER-toets) om de opname te starten en vervolgens nogmaals om de opname te stoppen en op te slaan, en vervolgens dezelfde werkingscyclus.
4. Left button (Linkerknop): Druk in de modus voor bestanden bladeren eenmaal om vooruit te scrollen; Druk bij het instellen van het menu eenmaal om omhoog te selecteren.
5. Right button (Rechterknop): Druk in de modus voor bestanden bladeren eenmaal om achteruit te scrollen; Druk bij het instellen van het menu eenmaal om omlaag te selecteren.

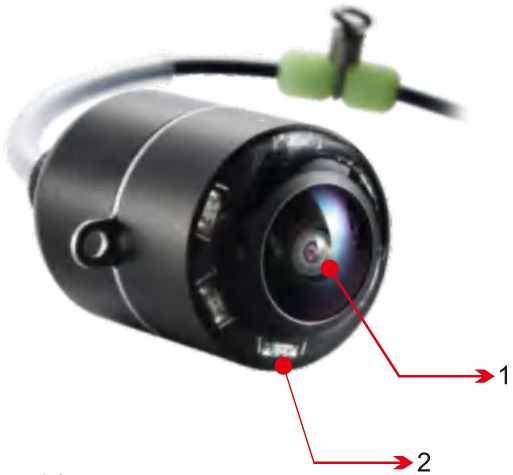

Instructies accessoires

1. Cameralens
2. Infrarood LED-lamp

Gebruiksaanwijzing

1. Schakel eerst de oranje schakelaar aan de achterkant van de monitor in voordat u deze machine gebruikt. Druk eenmaal op de ON button (AAN-knop), de schakelaar gaat aan en druk nogmaals, de schakelaar gaat uit. Een dergelijke herhaalde bewerking is het schakelprogramma voor deze machine. Alleen als deze schakelaar is ingeschakeld, kan de monitor worden gestart. Als deze machine lange tijd niet in gebruik is, schakel dan deze schakelaar uit. Op deze manier kan het verlies van de batterijvermogen worden vermeden.
2. Steek vervolgens de gouden stekker van de camera in de aansluiting aan de bovenkant van de monitor en zorg ervoor dat de stekker correct is ingestoken.

3. Nadat de voeding is ingeschakeld, toont de monitor de real-time afbeelding van de afbeelding.

Standaard configuratietabel

Onderhoud en service

Monitor

1. Hoewel de machine een hoge waterdichtheid heeft, houd de machine voor de veiligheid droog. De regen, vocht en vloeistof bevatten veel mineralen en veroorzaken de circuitcorrosie van de machine.
2. Bewaar de machine niet op een vuile en stoffige plaats.
3. Gebruik of bewaar de machine niet bij hoge temperaturen. De hoge temperatuur verkort de levensduur van de elektronische componenten, beschadigt de batterij en vervormt of smelt sommige plastic onderdelen.
4. Gebruik of bewaar deze machine niet op een supergekoelde plaats. Wanneer de machine op normale temperatuur is, condenseert het vocht in de machine en veroorzaakt schade aan de printplaat.
5. Demonteer de machine niet naar eigen goeddunken; de niet-professionele behandeling kan de machine beschadigen. Wanneer de machine kapot gaat, neem dan contact op met LUCKY-dealers of de verkopers voor de after-sales service.
6. Vermijd het vallen, slaan en trillen van de machine; de ongepaste externe kracht zal de schade aan het circuit en het LCD-scherm in de machine veroorzaken.
7. Gebruik geen chemische oplosmiddelen of reinigingsmiddelen om de machine te reinigen. Als u de machine wilt reinigen, gebruik dan de zachte katoenen stoffen met water of neutrale zeep om de machinebehuizing voorzichtig af te vegen. Zorg ervoor dat u alle kabels eruit trekt wanneer u de machine reinigt.
8. Gebruik de verf niet om de machine te schilderen. Het pigment kan de machineonderdelen blokkeren en de normale werking dienovereenkomstig beïnvloeden.

Ingebouwde lithiumbatterij

1. De lithiumbatterijen kunnen honderden keren worden opgeladen en ontladen, maar zullen uiteindelijk uitvallen. Wanneer de levensduur van de batterij aanzienlijk wordt verkort, is het noodzakelijk dat u de nieuwe batterij aanschaft en vervangt.
2. Wanneer de oplader niet in gebruik is, trek dan de stekker uit het stopcontact. Sluit de volledig opgeladen machine niet lange tijd aan op de oplader, omdat overladen de levensduur van de batterij verkort.
3. Nadat de batterij is opgebruikt, schakelt de machine automatisch uit. Let op om tijdig op te laden.
4. Omdat bij het opladen van de batterij de batterijtemperatuur stijgt, mag u de machine niet samen met de ontvlambare stoffen (zoals: de kop van een bed, kleding en boeken, enz.) plaatsen, om te voorkomen dat er brand ontstaat. Houd de machine bij het opladen van de batterij in de open ruimte en mag niet worden afgedekt.
5. Plaats de machine niet in het vuur of op een extreem hete plaats, in geval van batterijexplosie.
6. Om de levensduur van de machinebatterij te verlengen, dient u de batterij in volle toestand te houden. Wanneer het niet in gebruik is, wikkel de machine dan na het opladen (in halfvolle toestand) in met de niet-geleidende materialen en plaats het op een koele, droge en donkere plaats. De opslagtijd is niet langer dan een maand. Laad het een maand later opnieuw op.
7. Als de voedingslijn of de aansluiting van de oplader versleten of beschadigd is; de oplader in de regen is terechtgekomen of ernstig is bevochtigd; de opladerbehuizing kapot is; u de oplader wilt reinigen; zodra een van de bovengenoemde situaties zich voordoet, trek dan onmiddellijk de stekker van de oplader eruit.

Specificatie

1. Display: 4,3 inch LCD
2. Gebruikt voor vissen, duiken, zwemmen en andere buitensporten
3. 4 IR LED-lampen ontwerp, waardoor een breder onderwaterzichtbereik wordt geboden
4. Zichthoek: 120 graden
5. Maximale kabellengte: 20M
6. Voeding: 3,7V oplaadbare lithiumbatterijen
7. Bedrijfstemperatuur: 14°F tot 122°F (-10°C tot 50°C)

Veiligheidsinformatie

1. Gebruik deze machine niet bij hoge temperaturen, breng licht en een sterk elektromagnetisch veld, enz.
2. Schakel de machine uit voordat u de plaats betreedt waar de explosie gemakkelijk zal plaatsvinden vanwege de potentiële factoren. Verwijder, installeer de batterij niet en laad de batterij niet op deze plaatsen op. In dergelijke omgevingen waar de explosie kan plaatsvinden, kunnen de vonken een explosie of brand veroorzaken en persoonlijk letsel of de dood veroorzaken.
   Opmerking: De bovengenoemde plaatsen waar de explosie kan plaatsvinden, moeten omvatten: brandstofgebied (zoals: onder het scheepsdek, transport- en opslagfaciliteiten van de brandstof of de chemicaliën), de plaatsen waar chemische stoffen en deeltjes zich in de lucht verspreiden (zoals: deeltjes, stof of metaalpoeder). De plaatsen waar het explosiegevaar kan bestaan, worden meestal gemarkeerd, maar niet alle plaatsen zijn gemarkeerd met deze borden.
3. Bewaar de machine en oplader op een plaats waar de kinderen niet bij kunnen, en de rubberen stekker van de hoofdmachine en andere accessoires kunnen verstikking veroorzaken door de blokkering van de luchtpijp.
4. Gebruik voor uw veiligheid de originele oplader.
5. Gebruik de oplader binnenshuis, bewaar de oplader niet op een plaats die gemakkelijk toegang heeft tot water, zoals de vensterbank.
6. De oplader is niet waterdicht, bewaar en gebruik hem niet op te vochtige plaatsen, zoals de keuken en de badkamer; of bewaar en gebruik hem niet op plaatsen waar corrosieve gassen voorkomen. Anders kan dit een elektrische schok, explosie of brand veroorzaken.
7. Als de machine lange tijd niet wordt gebruikt, start deze mogelijk niet soepel, start hem dan opnieuw na een tijdje te hebben opgeladen.
8. Gebruik de machine niet continu gedurende lange tijd in sterk zonlicht. In dit geval zal het schade toebrengen aan het vloeibare kristal. Het is beter om de machine te gebruiken bij een omgevingstemperatuur van 50 graden of niet minder dan -10 ℃

FABRIKANT: JINHUA LUCKY ET MANUFACTURER CO.,LTD.
