LUCKY FL218CS-T - Handleiding visvinder

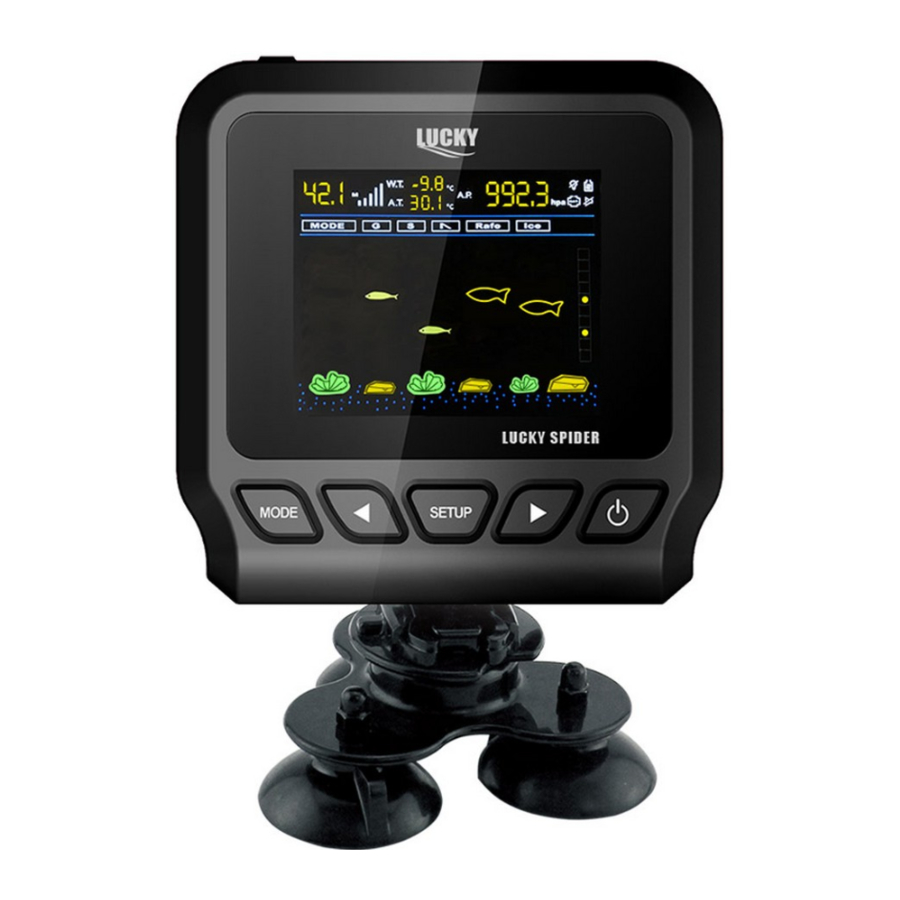

PRODUCTOVERZICHT

Dit geweldige product is speciaal ontworpen voor zowel amateur- als professionele vissers, om de locatie van vissen en de waterdiepte te achterhalen. De unit kan worden gebruikt in de oceaan, rivier of meer en is fantastisch voor het detecteren van scholen vissen in een bepaald gebied.

Dankzij de geweldige en innovatieve technologie is deze draagbare visvinder het ideale hulpmiddel om de vissen naar je toe te brengen!

HOE SONAR WERKT

Sonartechnologie is gebaseerd op geluidsgolven. Het systeem gebruikt sonar om structuur, bodemcontouren en samenstelling te lokaliseren en te definiëren, evenals de diepte direct onder de transducer. De transducer zendt een geluidsgolfsignaal uit en bepaalt de afstand door de tijd te meten tussen de verzending van de geluidsgolf en het moment waarop de geluidsgolf wordt weerkaatst door een object; vervolgens gebruikt hij het weerkaatste signaal om de locatie, grootte en samenstelling van een object te interpreteren.

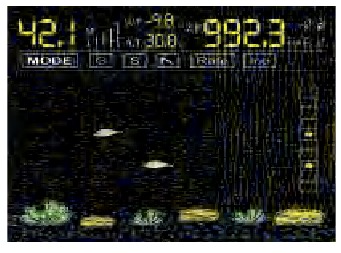

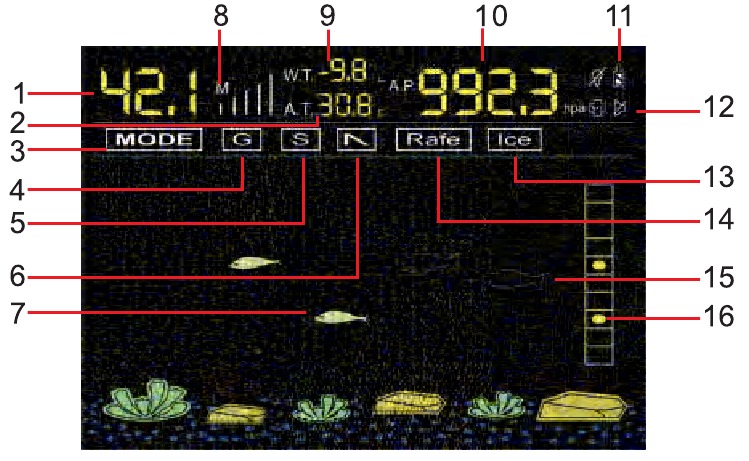

DISPLAYWEERGAVE

1. Waterdiepte
2. Luchttemperatuur
3. Modusmenu
4. Algemene modus
5. Ondiepe modus
6. Hellingsmodus
7. Kleine vis
8. Gevoeligheid
9. Watertemperatuur.
10. Luchtdruk
11. Batterijsterkte
12. Visalarm aan/uit
13. Ijsvismode
14. Vlotmodus
15. Grote vis
16. Visdiepte-indicator

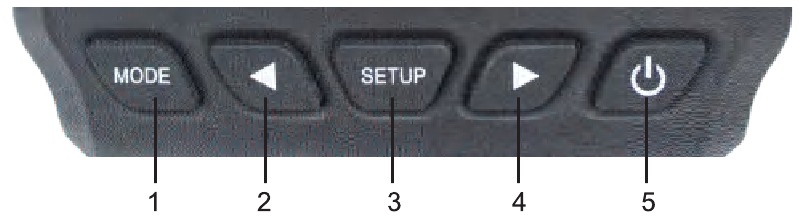

BEDIENING EN INSTELLING

1. Modusmenu
2. Linkermenu
3. Instellingenmenu
4. Rechtermenu
5. Aan/uit-knop

AAN/UIT-KNOP

Schuif de batterijklep open en verwijder deze. Plaats 4 AAA-batterijen. Zorg ervoor dat de batterijen overeenkomstig het diagram in het batterijcompartiment zijn geplaatst. Sluit de batterijklep volledig.

Druk op de POWER-toets om het apparaat in te schakelen. De unit gaat naar de normale modus nadat het volledige scherm 1 seconde lang wordt weergegeven.

Druk op de POWER-toets om het apparaat in te schakelen. De unit gaat naar de normale modus nadat het volledige scherm 1 seconde lang wordt weergegeven. Houd de POWER-toets 3 seconden ingedrukt om de stroom uit te schakelen. Om naar de simulatiemodus te gaan: houd de POWER-toets 5 seconden ingedrukt en laat deze los terwijl de stroom is uitgeschakeld.

OPMERKING: de unit moet worden uitgeschakeld om vanuit de simulatiemodus naar de normale modus te gaan.
Automatische uitschakelfunctie: het display wordt automatisch uitgeschakeld wanneer de diepteweergave gedurende 5 minuten continu "---" aangeeft.

FUNCTIE-INSTELLING

Houd de SETUP-toets 3 seconden ingedrukt. De waterdiepte-eenheid { FT} knippert; druk vervolgens steeds opnieuw op de SETUP-toets, de indicator knippert van de huidige in te stellen functie.

Waterdiepte-eenheid { FT} --- Gevoeligheid --- Watertemperatuureenheid --- Luchttemperatuureenheid --- Alarm{ }.

Druk op Mode menu (Modusmenu) om een modus te selecteren uit Algemene modus, Ondiepe modus, Hellingsmodus, Vlotmodus en Ijsvismode.

OPMERKING: het scherm kan worden vernieuwd door tijdens de normale werking op de POWER-toets te drukken.

VIS- EN DIEPTEWEERGAVE

DIEPTE AFLEZEN

De diepte-uitlezing rechtsboven verschijnt nadat de stroom is ingeschakeld en de sonarsensor in het water is geplaatst. De dieptemeter geeft "---" aan als de diepte deze parameters overschrijdt. (0,7 tot 100 meter)

OPMERKING: deze uitlezing kan ook voorkomen in water dat extreem vuil is, of waar zware slib- of modderbodems zijn. Sonar is een geluidssignaal dat door water reist. Sonar reist niet door de lucht. Houd hier rekening mee bij het gebruik van de visvinder, aangezien de kleinste luchtbel tussen de sonarsensor en het water ervoor zorgt dat de unit niet correct werkt.

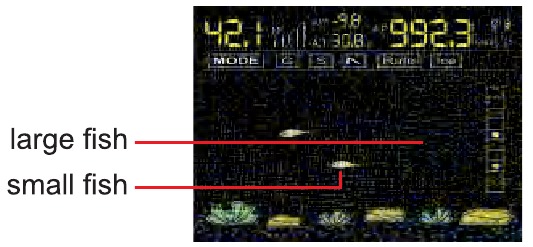

VISWEERGAVE

Als de vinder vaststelt dat sonar een vis heeft gedetecteerd, toont het display een visvormig pictogram. Het kan grote vissen en kleine vissen detecteren. De eerste kolom van visindicatoren aan de rechterkant van het display toont de meest actuele informatie. Deze kolom wordt vervolgens naar links verplaatst als een nieuwe uitlezing wordt weergegeven. Het vispictogram wordt elke 5 seconden verplaatst.

OPMERKING: de visindicatoren bewegen met een constante snelheid van rechts naar links. Deze beweging weerspiegelt op geen enkele manier de werkelijke beweging van de vis.

Gebruik de visdiepte-indicator om de diepte van de vis vanaf de sonarsensor te meten. Dit kan worden gedaan door de diepte-uitlezing te delen door 10. Dit getal vertegenwoordigt de waarde van elk vak.

(Voorbeeld: de diepte is 20 m, het vissymbool verschijnt in het 5e vak van bovenaf. Dit betekent dat de vis zich 10 m van het oppervlak bevindt)

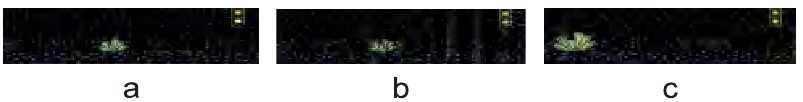

WIERENWEERGAVE

Het display geeft de aanwezigheid van kort wier aan door de kleinste wierenindicator (a) in te schakelen.
Matig hoog wier wordt afgebeeld door de tweede wierenindicatoren (b) in te schakelen.
Hoog wier wordt afgebeeld door de derde wierenindicator (c) in te schakelen.

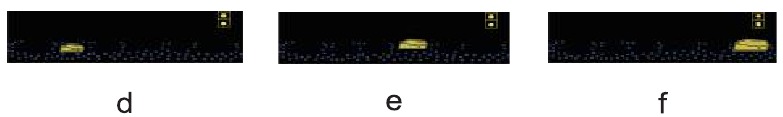

BODEMCONTOUR

Eén rotsindicator identificeert een beperkte structuur (d). Je zult waarschijnlijk een kleine rots, een kleine stapel rotsen of een oneffen bodemcontour vinden. Dit is geen slechte plek om vissen te verbergen, maar vanwege de beperkte hoeveelheid structuur is er misschien niet veel.
Twee rotsindicatoren identificeren een aanzienlijke hoeveelheid bodemstructuur, maar verspreid (e)
Er moet een aanzienlijke hoeveelheid tijd worden besteed aan het vissen in dit gebied, aangezien elk stuk structuur een hoofdprijs kan verbergen.
Drie rotsindicatoren geven een grote hoeveelheid bodemstructuur aan in een beperkt gebied. Deze bodem kan bestaan uit een grote rots(en), stronk(en), boom(en) of een richel(s) (f)

SONARSENSOR BEVESTIGEN

1. Trek de rubberen stop eruit, stel de dobber zo af dat deze zich 18 tot 22 cm van de sensor bevindt, of op de gewenste diepte. Plaats de rubberen stop terug door deze stevig in de dobber te drukken. De sensordobber moet zo worden afgesteld dat deze zich minimaal 18 cm van de sensor bevindt.

2. Gooi de sonarsensor- en dobberconstructie in het water op de gewenste vislocatie. Om te gooien, plaatst u de sonarsensor en dobber in uw hand en gooit u onderhands. Gooi de sensor niet aan de kabel, omdat dit onherstelbare schade veroorzaakt. Zorg er voor het gooien voor dat de kabel vrij is van knopen en niet om iets heen is gewikkeld.

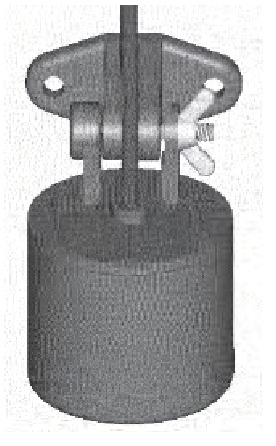

3. Uw visvinder bevat een combinatieadapter, montagebeugel voor de sonarsensor. De adapter bevat montagepunten zodat u deze aan elk plat oppervlak of bootromp en de juiste hengel kunt bevestigen. De adapter is verwijderbaar en tot 180 graden verstelbaar.


4. Gebruik een stok om de sonarsensor naar een gewenste positie te leiden of voeg dobbers aan de kabel toe om op het water te drijven.

OPMERKING:
*Onjuist gebruik: laat de kabel niet naar de bodem zinken, omdat deze in puin verstrikt kan raken.
* De dobber kan als volgt worden verwijderd: als u deze niet nodig hebt, snijdt u de rubberen stop van de kabel af en schuift u de veiligheidsband en de dobber naar de stekker en haalt u deze voorzichtig uit de stekker.

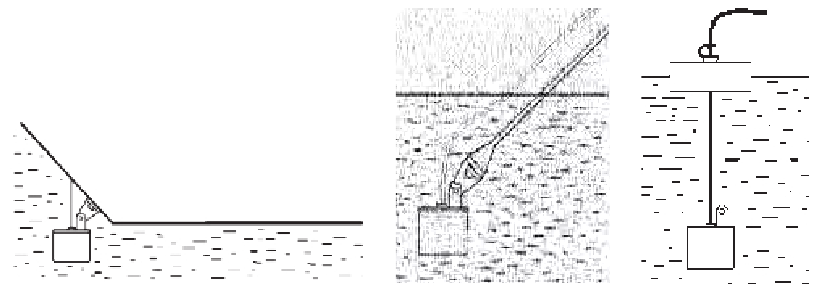

VISSEN BIJ DE BOOT OF HET IJS

VISSEN BIJ DE BOOT

1. Gooi de sensor en dobber in het water volgens de vorige instructies.
2. Bevestig de adapter aan de bootromp met behulp van de montagepunten.
3. "Schiet — door" de romp van een boot.
   Plaats de sonarsensor in 2,5 cm water tegen de rompbodem. Of bedek het oppervlak van de sonarsensor met vaseline en druk deze met een draaiende beweging tegen de rompbodem. Als het nog steeds niet op alle rompen werkt, moet u de sensor mogelijk direct in het water plaatsen voor een goede werking.

OPMERKING: als de diepte-uitlezingen verschijnen als "---" bij het gebruik van een van deze methoden, plaatst u de sonarsensor direct in het water om te controleren of de visvinder correct werkt. Als deze correct werkt terwijl deze zich direct in het water bevindt, verplaatst u de sensor naar een nieuwe locatie in de romp en herhaalt u de methoden hierboven

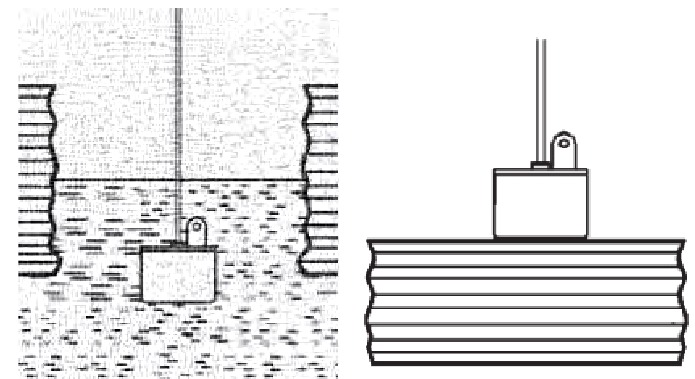

VISSEN OP IJS

Om de beste prestaties te bereiken bij ijsvissen, wordt het ten zeerste aanbevolen om een gat door het ijs te zagen en de sonarsensor direct in het water te plaatsen. Als u het gebied wilt controleren op diepte of vissen voordat u het gat zaagt. Ruim sneeuw op om het ijsoppervlak bloot te leggen en zorg ervoor dat het oppervlak glad is. Plaats een kleine hoeveelheid vloeibaar water op het ijs en plaats de sonarsensor op het water, zodat de unit aan het ijs kan vastvriezen (afb. 22).

Als er luchtbellen tussen de sonarsensor en het ijs zitten, of lucht op het water onder het ijs, werkt de unit niet correct en moet u een andere plek proberen, of een gat in het ijs zagen om te gebruiken.

OPMERKING:
* Om de sonarsensor uit het bevroren ijs te verwijderen, tikt u zachtjes met uw hand op de basis van de sonarsensor. Als deze niet loskomt, spuit u een kleine hoeveelheid water op het ijsoppervlak rond de basis en herhaalt u de bovenstaande stap totdat de sonarsensor gemakkelijk kan worden verwijderd. Gebruik nooit een stomp voorwerp om op de sonarsensor te slaan, omdat dit de gevoelige interne elektronica kan beschadigen.
* Koud weer is extreem zwaar voor de elektrische componenten in de displaybehuizing. Het wordt aanbevolen om de unit tijdens bedrijf op een temperatuur boven -17 graden Celsius te houden.
*Verwijder de batterijen uit de visvinder om batterijlekkage en corrosie te voorkomen. Reinig de sonarsensor en kabel met schoon water en droog ze af voordat u ze opbergt. Dompel de visvinderscherm/behuizing NIET onder in water en/of spuit er geen water op en gebruik geen chemicaliën om schoon te maken.

Productspecificatie

Display: 2,2 inch LCD
Dieptecapaciteit: 328 voet (100 m)
Sonardekking: bundelhoek van 45 graden in 200 Khz
Stroomvereisten: 4xAAA-alkalinebatterijen
Waterdicht ontwerp: niveau-4 (spatwaterdicht)
Toon grote en kleine vissen, waterdiepte, watertemperatuur, luchttemperatuur, luchtdruk, vislocatie en bodemgras en rotsen
Door de gebruiker selecteerbare gevoeligheid, diepte-eenheden en visalarminstelling
Ingebouwd geheugen slaat de sonarinstelling op wanneer de visvinder wordt uitgeschakeld
Bedrijfstemperatuur: 140F tot 122⁰F(-10⁰C tot 50⁰C)

Bijlagen

1. Ronde transducer met 8 m kabel
2. Transduceradapter
3. Beugel
4. Standaard

Als u vragen hebt over het gebruik, neem dan gerust contact op met Zhejiang LUCKY Manufacturer Co.,Ltd voor overleg: WWW.LUCKYSONAR.COM
