Nubert nuPro XS-7500 - Handleiding soundbase

Uitpakken en leveringsomvang

Uitpakken
Gebruik geen scherpe of puntige voorwerpen bij het uitpakken van uw luidsprekers. Bewaar de verpakking op een veilige plaats voor het geval u de luidspreker op een later tijdstip moet vervoeren.

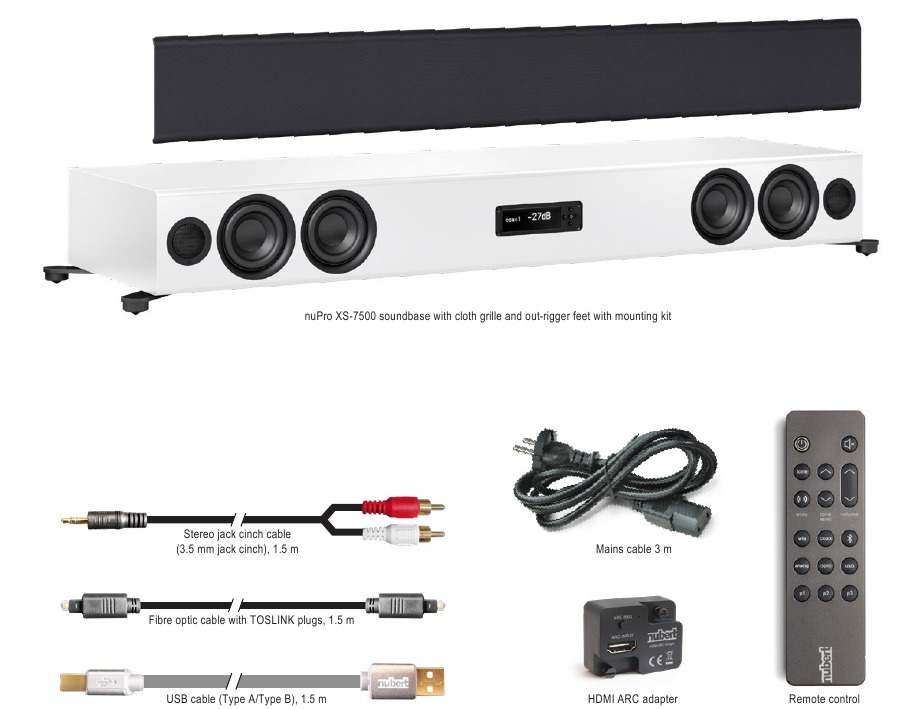

Leveringsomvang
Indien de levering compleet is, bevat deze de volgende onderdelen:

• 1 nuPro soundbase
• 1 Stoffen grille
• 2 Steunvoeten
• 1 Montageset (4 bouten, 1 inbussleutel)
• 1 Afstandsbediening met batterij
• 1 Netsnoer, 3 m
• 1 HDMI ARC-adapter
• Signaalkabels:
  • Stereo jack cinch-kabel (3,5 mm jack cinch), 1,5 m
  • Glasvezelkabel met TOS-Link stekkers, 1,5 m
  • USB-kabel (Type A/Type B), 1,5 m

De steunvoeten monteren

Wees voorzichtig dat u de luidspreker niet bekrast! Laat geen voorwerpen in de basreflexpoorten vallen!
Plaats de luidspreker omgekeerd op een zachte, niet-krassende ondergrond! Plaats de steunvoeten over de schroefdraadbussen zoals weergegeven in de afbeelding en monteer de voeten stevig met de meegeleverde bouten en inbussleutel. U kunt de luidspreker nu omdraaien, op zijn voeten plaatsen en de mini-spikes afstellen voor een vlakke, stabiele stand.

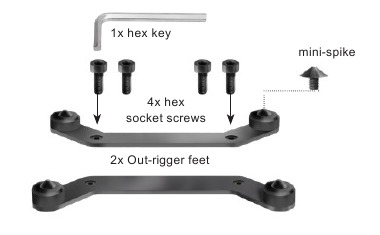

Montageset met een paar steunvoeten

Standaardmontage: steunvoeten naar buiten gericht

Alternatieve montage: steunvoeten naar binnen gericht.
Deze methode wordt aanbevolen als de XS-7500 op een smal oppervlak moet worden geplaatst of als er zware objecten (meer dan 50 kg) op de soundbase moeten worden geplaatst.

Lage temperaturen en geluid

Wanneer luidsprekers tijdens de koude maanden van het jaar worden verzonden en afgeleverd, is het absoluut noodzakelijk dat ze zich aanpassen aan de temperatuur van de woonruimte. Lage temperaturen hebben een aanzienlijke invloed op de bewegende delen van een luidspreker, zoals diafragma, spreekspoel, kraal en spider. Het vermogen van deze componenten om snelle oscillaties te volgen of grote excursies uit te voeren, is dus aanzienlijk beperkt. Dit is niet gevaarlijk, maar "bevroren" luidsprekers zijn verre van hun akoestische piek.
Daarom onze tip: Wanneer uw nieuwe luidsprekers op een koude winterdag aankomen, geef ze dan een paar uur de tijd om te acclimatiseren. Uw Nubert luidsprekers zullen u dankbaar zijn met de superieure geluidskwaliteit die u van ons gewend bent.

Stoffen grille

De stoffen grille beschermt de luidsprekerdrivers (bijvoorbeeld tegen nieuwsgierige kinderen die graag tweeter domes indrukken) en biedt een visueel contrast voor degenen die het technische uiterlijk van luidsprekerdrivers niet prettig vinden. Het wordt voorzichtig tegen de voorkant van de luidspreker geplaatst en magnetisch op zijn plaats gehouden. Zorg ervoor dat het oppervlak van de baffle niet beschadigd is.
Met de stoffen grille verwijderd, klinkt de luidspreker wat helderder en duidelijker - de keuze is aan u!

Installatie

De nuPro-soundboard XS-7500 is een hoogwaardige, zeer neutrale actieve stereo luidspreker. Ze imponeren met een uiterst homogene, nauwkeurige en "directe" geluidsweergave met de fijnste resolutie in het hele frequentiespectrum. Zelfs een "eerlijke luidspreker" wordt echter blootgesteld aan de vele invloeden van de ruimteakoestiek. Om een zo natuurlijk en levensecht mogelijke weergave te bereiken, dient u de volgende algemene installatierichtlijnen in acht te nemen:
Vanwege de naar achteren gerichte basreflexpoorten moet de XS-7500 op minimaal 5 centimeter van de achterwand worden geplaatst om een probleemloze werking te garanderen en luchtstroomgeluiden te voorkomen. Enige afstand tot de achter- en zijwanden helpt ook om een toename in de bas- en fundamentele bereiken te voorkomen. Bij plaatsing op een plank wordt het beste geluid bereikt wanneer de voorkant van de luidspreker gelijk ligt met de plank of er iets uitsteekt. Hierdoor kan de luidspreker het geluid vrij in de ruimte uitstralen en wordt voorkomen dat stemmen klinken alsof ze door een trechter komen.

Ideale horizontale luisterruimte
De beste luisterervaring wordt bereikt direct voor de XS-7500. Als u vaak uit het midden en dus buiten de optimale luisterruimte moet zitten, raden we u aan dit te compenseren met de geluidsregelaars.

De luidspreker op de optimale hoogte plaatsen
Het meest natuurlijke geluid wordt bereikt wanneer de tweeters zich ongeveer op oorhoogte bevinden. Maar zelfs 30 graden boven of onder de tweeteras is het geluid nog steeds homogeen. Als de XS-7500 direct onder uw tv wordt geplaatst, bevindt u zich in de meeste gevallen al binnen de optimale luisterruimte. Als de luidspreker lager of hoger moet worden geplaatst, moet deze idealiter zo worden geplaatst dat de tweeters op de luisterpositie zijn gericht. Als dit niet mogelijk is, raden we aan dit te compenseren met de geluidsregelaars.

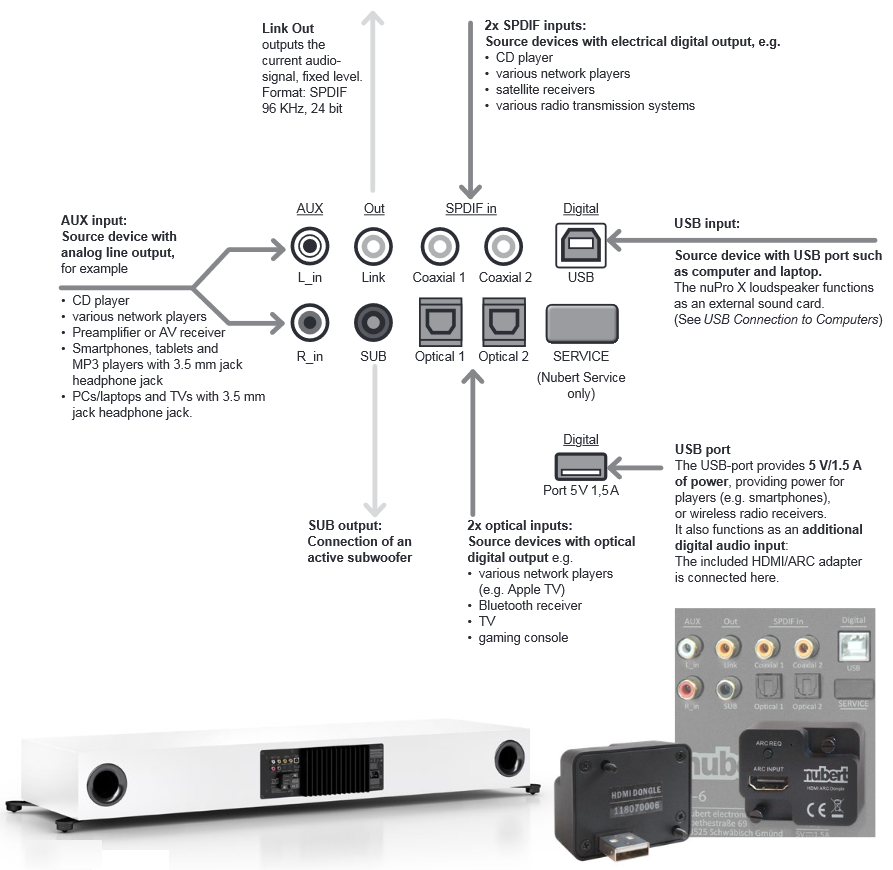

Aansluitingen en toepassingsvoorbeelden

Alle kabels moeten op de nuPro Soundbase zijn aangesloten voordat u deze inschakelt, zie ook onze afzonderlijke Quick Start Guide. Met behulp van de afstandsbediening of de Nubert X-Remote App kunt u selecteren van welke van de aangesloten apparaten u wilt horen via de ingangsbronnen.

Bluetooth
De aansluitmogelijkheden van een nuPro X luidspreker omvatten ook een Bluetooth-ingang voor draadloze muziekoverdracht vanaf een smartphone, tablet of een soortgelijk apparaat.

Draadloze ingang
Sluit draadloos een ander compatibel Nubert-apparaat aan, bijvoorbeeld nuPro X actieve luidsprekers nuConnect ampX versterker

USB-aansluiting op een computer

Selecteer de USB-ingang op de nuPro master-luidspreker.

Windows 10

Automatische installatie
Sluit de nuPro aan op uw computer met een geschikte USB-kabel (meegeleverd) en schakel de luidspreker in. Normaal gesproken installeert Windows automatisch het juiste stuurprogramma en stelt de luidspreker in als het standaard afspeelapparaat.

Het afspeelapparaat handmatig selecteren
Als de luidsprekers niet automatisch zijn ingesteld als het standaard afspeelapparaat of als u een ander afspeelapparaat wilt selecteren, kunt u:

1. klikken op het luidsprekersymbool in de taakbalk. U kunt het huidige afspeelapparaat zien boven de schuifregelaar voor niveauaanpassing. Klik op het apparaat en selecteer het xCore USB Audio apparaat.

2. in de Windows-instellingen onder
   > systeem
   > geluid
   U kunt een afspeelapparaat selecteren.

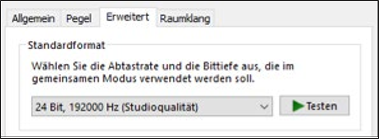

De uitvoerindeling handmatig selecteren in de gedeelde modus
Met Windows kunt u instellen welke geluidsuitvoerindeling naar de USB-DAC moet worden verzonden wanneer u in de gedeelde modus werkt.
Open de Windows-instellingen en navigeer naar

• Systeem
• Geluid
• Eigenschappen
• Geavanceerd.

U kunt nu de uitvoerindeling selecteren in het vervolgkeuzemenu.
Opmerking: Afspelen vanaf toepassingen die de exclusieve modus gebruiken, wordt niet beïnvloed door deze instelling. Hier worden de uitvoerinstellingen bepaald door de toepassing.

Handmatige stuurprogramma-installatie
Als alternatief voor het Windows-stuurprogramma kunt u een geschikt stuurprogramma downloaden en installeren vanaf https://www.nubert.de/downloads/61/

macOS

Automatische installatie
Sluit de nuPro X en de computer aan met de meegeleverde USB-kabel en schakel de luidspreker in. Normaal gesproken installeert macOS automatisch het juiste stuurprogramma en stelt de luidspreker in als het standaard afspeelapparaat.

Het uitvoerapparaat handmatig selecteren
Als de luidsprekers niet automatisch zijn ingesteld als het standaard afspeelapparaat of als u een ander afspeelapparaat wilt selecteren, gaat u in de systeeminstellingen naar

• Hardware
• Geluid
• Uitvoerapparaat

Selecteer het xCore USB Audio apparaat.

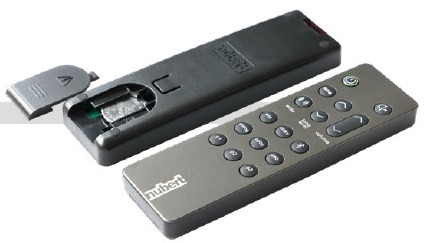

Afstandsbediening

De afstandsbediening van de nuPro geeft direct toegang tot de permanent vereiste functies:

aan/uit
Na het inschakelen van de luidspreker, met behulp van de hoofdschakelaar aan de achterkant van de luidspreker, bevindt de nuPro zich in de stand-by- of auto-on-modus. Gebruik de aan/uit-knop op de afstandsbediening om de luidspreker te activeren of deactiveren. Het overschakelen van de luidspreker naar stand-by met behulp van de app of de afstandsbediening deactiveert de automatische inschakelfunctie.

volume en (mute) toetsen
Het volume kan worden aangepast met de volumetoetsen. Met de mute toets kunt u de luidsprekers dempen en het dempen opheffen.

tone
De afstandsbediening maakt ook een eenvoudige aanpassing van het geluidskarakter mogelijk. Door op de tone-knop te drukken, wordt het bijbehorende menu geactiveerd en kunt u nu schakelen tussen bas, midden/hoog en loudness. Met de pijlknoppen boven de toonhoogtemarkering kunt u de momenteel geselecteerde parameter aanpassen, zoals het verhogen of verlagen van de basintensiteit, of het aanpassen van midden/hoge frequenties tot +/- 10 dB. U kunt ook de loudness in- en uitschakelen. Raadpleeg voor meer informatie de paragrafen kantelbediening en loudness.

wide
Door herhaaldelijk op de wide-knop te drukken, kunt u de intensiteit van het wide-effect aanpassen tussen 0 (uit) en 4 (maximum).
Raadpleeg voor meer informatie over dit speciale DSP-algoritme voor het uitbreiden van het geluidsbeeld de sectie virtuele geluidsbeeld uitbreiding.

analog, wls, coax, opto,(bluetooth) and usb
De 6 knoppen op de afstandsbediening hieronder zijn voor bronselectie. Door herhaaldelijk op de knoppen voor coax, opto en usb te drukken, kunt u schakelen tussen 2 functies (toggle).

p1 · p2 · p3
Met deze knoppen kunt u direct 3 presets oproepen, die u in de setup kunt maken en opslaan. Als alternatief kan een preset worden opgeslagen door de betreffende knop ingedrukt te houden.

nuPro X luidsprekers en nuPro soundboards Afstandsbedieningssignalen
De afstandsbedieningssignalen van de nuPro Active luidsprekers en soundbars interfereren niet met elkaar, waardoor het mogelijk is om combinaties van luidsprekers en soundbars tegelijkertijd te gebruiken zonder per ongeluk de verkeerde luidspreker te bedienen.

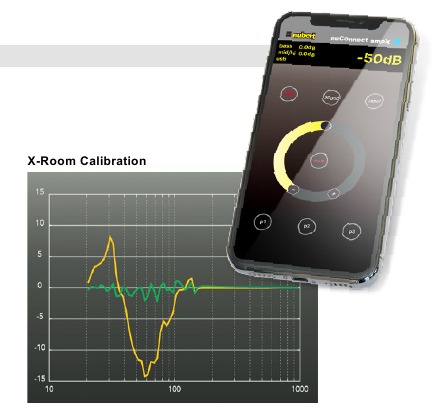

Nubert X-Remote App

Als alternatief voor de afstandsbediening kunt u de nuPro X-Series luidsprekers ook bedienen met de Nubert X-Remote App, die gratis via de App Store of Play Store naar uw mobiele apparaat kan worden gedownload.


Het biedt de mogelijkheid om alle instellingen van de actieve luidsprekers eenvoudig vanuit de luisterpositie aan te passen.
De app is intuïtief en gemakkelijk te gebruiken dankzij de gemakkelijk te begrijpen graphics.
Met de X-Remote App kunt u alle instellingen van de nuPro X-serie aanpassen vanuit uw luisterpositie. Dit is vooral handig bij het gebruik van de functie X-Room Calibration. Ruimte-invloeden veroorzaken vaak problemen zoals dreunende of dips in het lage frequentiebereik. Het X-Room Calibration-algoritme maakt gebruik van de krachtige DSP van de nuPro X-serie om de frequentierespons in het lage frequentiebereik te optimaliseren voor een optimale luisterervaring met een precieze, dynamische bas.
Start eenvoudig de meetprocedure in de app vanuit de luisterpositie. De luidsprekers spelen nu een testtoon af die wordt opgevangen door de microfoon van uw smartphone. Op basis van de gemeten gegevens analyseert en past de app de lage frequentierespons van de luidsprekers aan, zodat u kunt genieten van een optimale geluidskwaliteit op de luisterpositie. U kunt de ruimtecorrectie in- of uitschakelen.
Let op: Momenteel is de X-Room Calibration-functie alleen compatibel met iOS.

Wachtwoordinvoer:
De eerste keer dat u de X-remote app koppelt aan een nuPro X-apparaat, wordt u gevraagd een wachtwoord in te voeren. Het standaardwachtwoord is 0000. Er kan een ander wachtwoord worden toegewezen in het menu om het apparaat te beschermen tegen ongeoorloofde toegang. Als het apparaat wordt teruggezet naar de fabrieksinstellingen (standaard), wordt het wachtwoord ook teruggezet naar 0000.

Draadloze geluidsoverdracht tussen Nubert Wireless System-producten

Nubert X-platform gebaseerde luidsprekers en apparaten kunnen draadloos audio- en besturingsinformatie uitwisselen. Deze omvatten nuPro X-luidsprekers, nuSub XW-subwoofers en de nuConnect-versterker. Het apparaat dat het signaal uitzendt, is de Master, de ontvangende apparaten zijn de Slaves. In sommige apparaten is dit vooraf geconfigureerd, andere zoals de XS-7500 kunnen flexibel worden geconfigureerd. Raadpleeg het gedeelte Setup.
Afhankelijk van welk apparaat het signaal ontvangt, dient u het volgende in acht te nemen:

1. Ontvanger: nuSub XW
   Nubert XW-generatie subwoofers zijn altijd vooraf geconfigureerd als slaves (wls slave).
   • Het Master-apparaat zendt altijd een full-range signaal uit. Dienovereenkomstig moeten de crossoverfrequentie en het relatieve niveau op de subwoofer worden ingesteld.
   • Het algehele niveau wordt aangepast op het Master-apparaat.
2. Ontvanger: nuPro XS-7500 of nuConnect ampX De nuPro XS-7500 en de nuConnect ampX blijven onafhankelijk regelbaar in de modus wls slave.
   • Het ontvangen signaal wordt geopend door de draadloze (wls) ingang te selecteren.
   • Het niveau wordt ingesteld op het ontvangende apparaat, onafhankelijk van het Master-apparaat.
3. Ontvanger: nuPro X-luidspreker Zender: nuPro XS-7500 of nuConnect ampX
   Er kunnen geen wijzigingen worden aangebracht in de configuratie van de nuPro-X-luidspreker zodra deze is ingesteld op wls slave.
   • Het selecteren van het juiste kanaal (links, rechts of mono) moet gebeurenvoor de modus wls slave wordt geselecteerd, aangezien er geen kanaalconfiguratie-informatie wordt verzonden vanaf het master-apparaat.
   • Het relatieve niveau van de slave-luidspreker(s) kan worden aangepast in het submenu zone ctrl op de XS-7500 of nuConnect ampX. Raadpleeg het gedeelte zone ctrl.
   • Het algehele niveau wordt geregeld vanaf het Master-apparaat.
4. Ontvanger: nuPro X-luidspreker Zender: nuPro X-luidspreker
   In deze meest voorkomende configuratie (zie de gebruikershandleiding van uw nuPro X-luidsprekers) worden alle instellingen gedaan op de Master-luidspreker.
   Er kunnen geen wijzigingen worden aangebracht in de configuratie van de nuPro X-luidspreker die is ingesteld als wls slave, inclusief niveau en kanaalselectie.

Verdere gebruiksscenario's

Uitbreiding via een paar nuPro-X-luidsprekers (d.w.z. X-4000 of X-8000)
De nuPro Soundbase kan worden ondersteund door een paar luidsprekers uit de X-serie om een breder stereobeeld te bereiken. De luidsprekers worden in de klassieke stereodriehoek geplaatst en draadloos verbonden met de soundbase.
Stel het bijbehorende kanaal, links of rechts, in het menu channel op de luidsprekers die u wilt toevoegen. Verbind nu de luidsprekers met de soundbase door wls master te selecteren in het menu setup van de soundbase en wls slave op beide luidsprekers.
Het complete, gecombineerde systeem kan nu worden bediend vanaf de soundbase. We raden aan om de soundbase in het menu channel op mono in te stellen om een preciezere, centrale vocale reproductie te bereiken.
De balans tussen de soundbase en de luidsprekers kan worden aangepast in het menu zone ctrl op de soundbase. U kunt meer lezen over de menu's.

Gebruik met een subwoofer
Als u uw XS-7500 samen met een bekabelde subwoofer wilt gebruiken, kunt u deze aansluiten op de SUB Out-uitgang. Deze uitgang voorziet de subwoofer van een laagdoorlaat gefilterd, opgeteld monosignaal. U kunt de crossoverfrequentie voor de subwoofer instellen in het menu advanced / subwoofer.
De afsnijfrequentie voor de XS-7500 wordt aangepast in het menu advanced / system-hp. Het relatieve niveau van de subwoofer moet op de subwoofer zelf worden ingesteld.
Als alternatief kan de subwoofer draadloos worden aangesloten. Raadpleeg het bovenstaande hoofdstuk Ontvanger: nuSub XW.

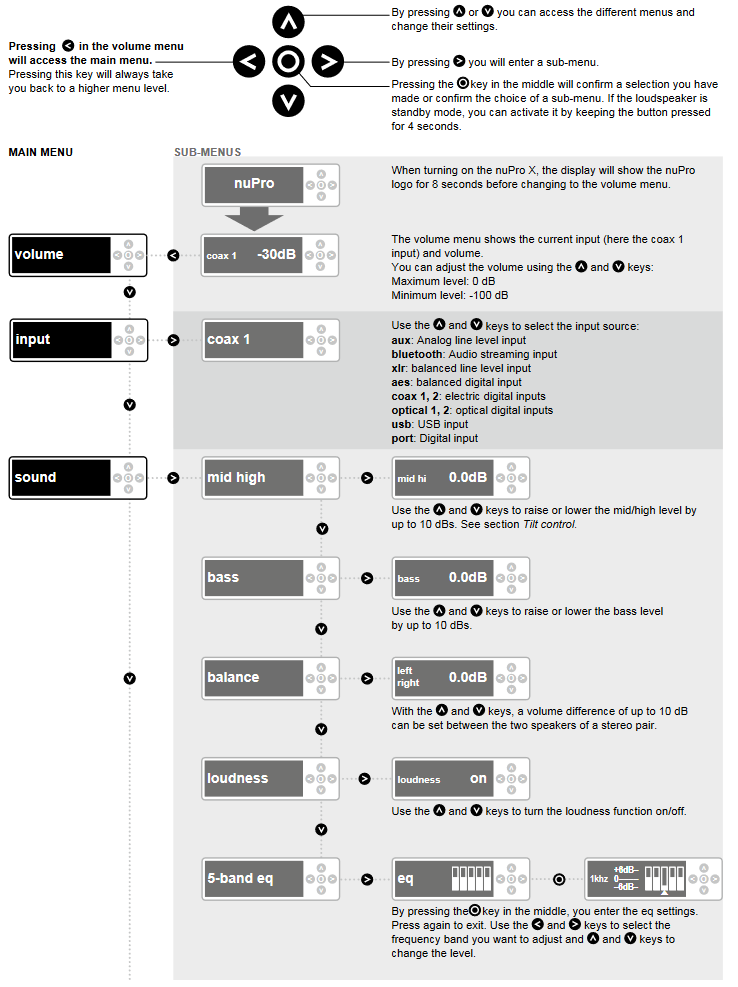

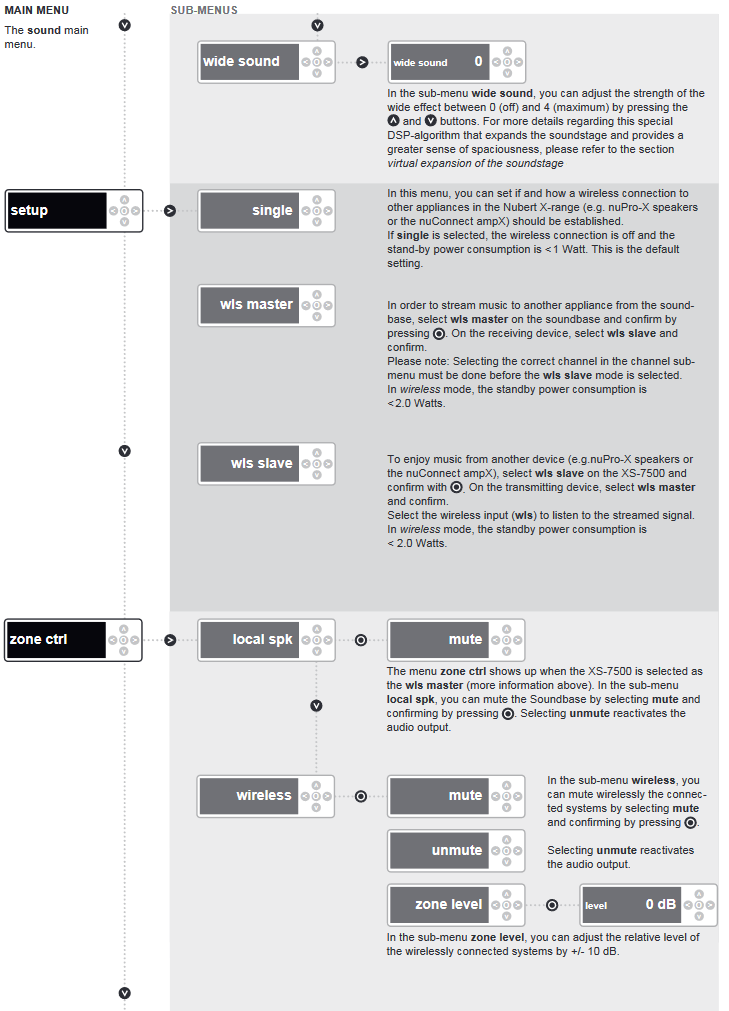

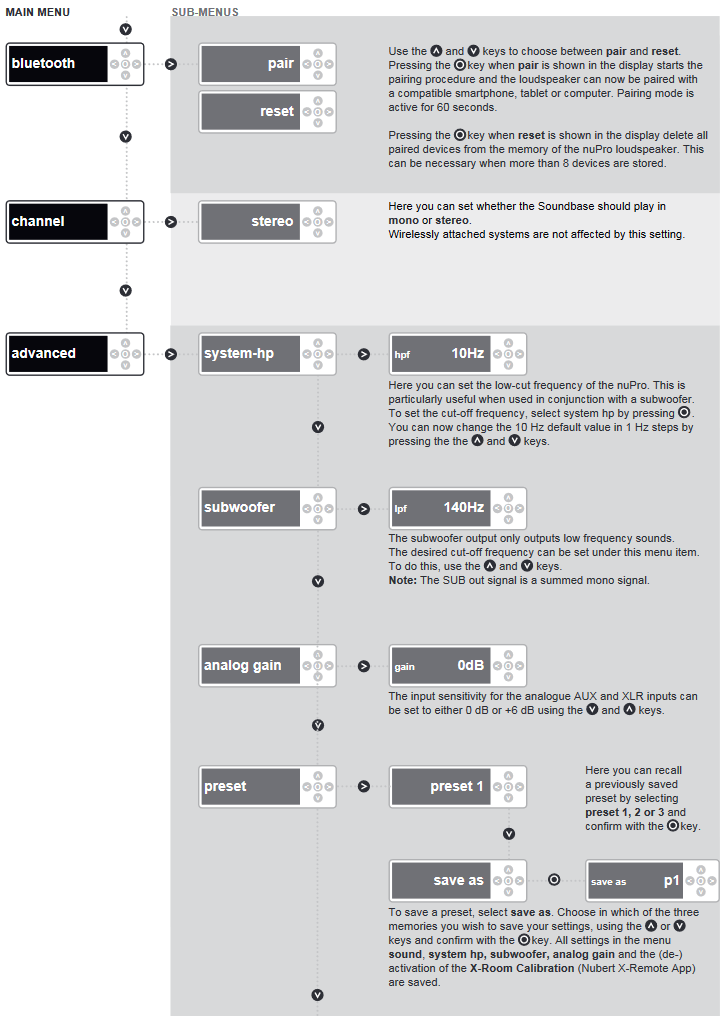

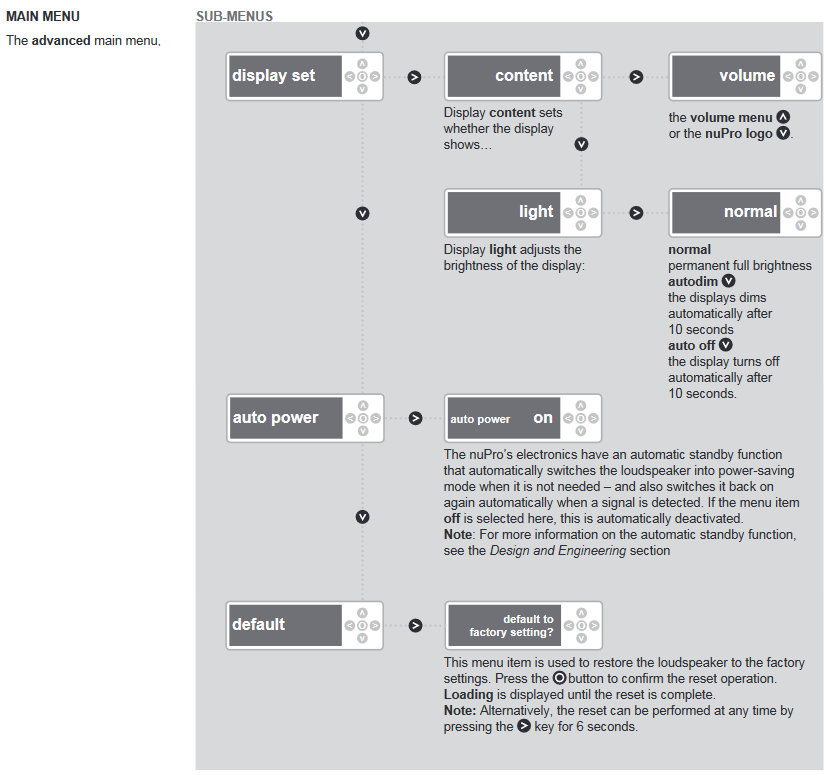

Menunavigatie en instellingen

Opmerking: Als er geen instellingen worden gemaakt, keert het display na 8 seconden automatisch terug naar de weergave van het volume of het nuPro-logo. Terwijl het display verandert, worden alle gemaakte instellingen automatisch opgeslagen. Als de stroom echter wordt onderbroken voordat het automatisch opslaan plaatsvindt, worden de laatst opgeslagen instellingen bij het opnieuw opstarten geladen.

Constructie en technologie

Tilt Control
De middentonen/hoge tonen aanpassing van de nuPro-luidsprekers heeft de kenmerken van een zogenaamde "Tilt control". Terwijl standaard hoge tonenregelingen de frequentierespons "buigen" en dus verkleuringen veroorzaken, beïnvloedt deze regeling de frequentierespons continu op een lineaire manier. Dit behoudt perfect het basistoonkarakter van de luidspreker en de harmonie van het geluidsbeeld. De Mid/Hi-toonregeling maakt een verhoging of verlaging van de frequentierespons mogelijk met maximaal 10 dB bij 20 kHz.

Analoge versterking
De ingangsgevoeligheid voor de analoge ingangen XLR en AUX kan in 2 stappen worden aangepast (0 dB / +6 dB).

Digitale signaalverwerking
Voor maximale getrouwheid wordt het signaalpad van een nuPro X-luidspreker vrijwel volledig digitaal gehouden: digitale ingangssignalen gaan rechtstreeks naar de digitale signaalprocessor (DSP), die vervolgens de frequentieverdeling en optimalisatie van de frequentierespons verzorgt. Analoge bronnen worden eerst omgezet in een digitaal signaal door hoogwaardige A/D-converters. Het signaal blijft digitaal tot aan de eindversterkers om de best mogelijke precisie en signaal-ruisverhouding te bereiken.

Geluidsformaat
De nuPro X-luidsprekers verwerken signalen op de digitale ingangen in "PCM"-formaat (PCM). Het kan daarom nodig zijn om de instellingen van spelers zoals tv's of gameconsoles dienovereenkomstig aan te passen. Selecteer hiervoor "PCM" (PCM) als het uitvoerformaat in het afspeelmenu. Raadpleeg ook de handleiding van uw bronapparaat.

Meerdere nuPro X-luidsprekers uitschakelen
Als de XS-7500 in stand-by wordt gezet met de afstandsbediening of de auto-off-functie, worden alle draadloos verbonden luidsprekers ook automatisch in stand-by gezet.

Een nuPro X-paar uitschakelen
Als de masterbox in de stand-bymodus wordt gezet met de afstandsbediening of met de auto-off-functie, volgen de andere luidsprekers automatisch in de PAIR-modus.

Latentie
De nuPro X Soundbase heeft een zeer lage latentie van 7,6 ms wanneer deze is ingesteld als single of wls slave. Als de XS-7500 wordt gebruikt in de wls master-configuratie, neemt de latentie toe tot 27,5 ms om een correcte tijduitlijning tussen de master- en slave-luidspreker te garanderen.

Virtuele geluidsweergave-uitbreiding
Een complex DSP-algoritme berekent en extraheert extra ruimtelijke informatie die aan het originele signaal kan worden toegevoegd. Wanneer toegevoegd, wordt de geluidsweergave virtueel verbreed en uitgebreid. Dit effect kan worden ingesteld op 4 verschillende niveaus:

• Ingesteld op "0" (0), wordt het effect gedeactiveerd
• Ingesteld op "1" (1), is het effect zacht
• Ingesteld op "4" (4), is het effect het meest uitgesproken. Deze instelling wordt aanbevolen wanneer een zeer expansieve geluidsweergave gewenst is en precieze locatie minder belangrijk is.

Auto-off-functie
De auto on/off-functie reageert verschillend, afhankelijk van de geselecteerde ingang: Als er geen signaal aanwezig is op de analoge ingang, wordt de luidspreker na 20 minuten in de stand-by stand gezet. Zodra een analoog ingangssignaal wordt gedetecteerd, schakelt de luidspreker weer in. Bij de andere ingangen wordt de activiteit van de aangesloten bron bewaakt, waardoor de luidspreker direct kan worden uit- of ingeschakeld. Bij de SPDIF-, Optical-, Port- en AES/EBU-ingangen wordt de aanwezigheid van de digitale datastroom bewaakt, terwijl bij de USB-ingang de aanwezigheid van USB-voedingsspanning wordt gedetecteerd. Het stand-by stroomverbruik is afhankelijk van de bedrijfsmodus. Zie het gedeelte setup.
Opmerking: Moderne computers hebben vaak USB-aansluitingen die constante spanning leveren (bijvoorbeeld voor het opladen van een mobiele telefoon), zelfs wanneer de computer is uitgeschakeld. Als u de auto-on-functie van uw nuPro actieve luidsprekers in combinatie met de USB-ingang wilt gebruiken, moet u een USB-connector gebruiken die met de computer wordt uitgeschakeld.

Auto-on-functie
De nuPro-luidsprekers hebben een auto-on-functie die de luidspreker automatisch uit de stand-bymodus haalt. Deze functie is alleen actief als de luidspreker door de auto-off-functie in de stand-by stand is gezet. Om de luidspreker te activeren, moet er een signaal aanwezig zijn op de ingang die was geselecteerd toen de luidspreker in de stand-by stand ging (deze functie is niet beschikbaar voor Bluetooth-apparaten). Als de luidspreker in de stand-by stand is gezet met de afstandsbediening of de app, is de auto-on-functie uitgeschakeld.

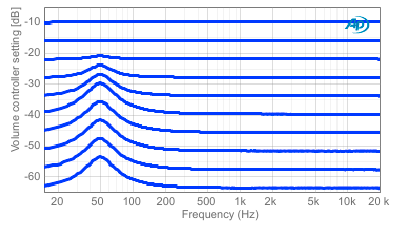

Loudness
Deze functie kan worden gebruikt om een volume-afhankelijke frequentierespons-correctie uit te voeren die de beperkingen van het menselijk gehoor compenseert. Bij lage niveaus is het menselijk gehoor minder gevoelig in het basbereik. Om dit te compenseren, verhoogt de loudness-functie het basniveau met maximaal 10 dB wanneer geactiveerd.

Frequentierespons-correctie ten opzichte van volume-instellingen

Technische gegevens nuPro XS-7500

Onderhouds- en reinigingstips

Onjuiste behandeling van de luidspreker kan schade veroorzaken.

• Haal altijd de stekker van de luidspreker uit het stopcontact voordat u hem schoonmaakt!
• Zorg er voor heringebruikname voor dat alle aansluitingen correct zijn, dat er geen kortsluiting is en dat de luidspreker volledig droog is.
• Gebruik nooit agressieve schoonmaakmiddelen of oplosmiddelen zoals benzine, spiritus of iets dergelijks!

Behuizing
We raden aan om in de winkel verkrijgbare ruitenreiniger op een katoenen doek te spuiten. Hiermee kunnen bijna alle vingerafdrukken en stof gemakkelijk worden verwijderd. U kunt ook actieve schuim voor ramen gebruiken. We raden het gebruik van microvezeldoeken af! Deze kunnen mini-krasjes in het oppervlak veroorzaken.

Diafragma's en luidsprekerchassis
Om stof van een luidsprekerchassis te verwijderen, is een pluisvrije katoenen doek voldoende om de membraan lichtjes af te vegen met zeer weinig druk. De tweeters van alle Nubert-luidsprekers zijn uitgerust met een beschermrooster, zodat ze ook met lage druk kunnen worden afgeveegd. Als het stof niet volledig kan worden verwijderd, is een make-upborstel uit de drogisterij geschikt.

Service

Als u vragen of problemen heeft tijdens de ingebruikname van uw Nubert-systeem, neem dan gerust contact op met ons serviceteam:
Telefoon: +49 7171 8712-0
E-mail: info@nubert.de
Houd uw klantnummer bij de hand!

Beoogd gebruik

Deze luidspreker is uitsluitend ontworpen voor geluidsweergave in droge ruimtes. Gebruik de luidspreker alleen zoals beschreven in deze handleiding. Elk ander gebruik (met name veiligheidsrelevant of medisch gebruik, installatie in een open omgeving zoals IP-gecertificeerde producten) wordt als oneigenlijk beschouwd en kan leiden tot materiële schade of zelfs persoonlijk letsel. Nubert electronic GmbH aanvaardt geen enkele aansprakelijkheid voor schade veroorzaakt door oneigenlijk gebruik.

Veiligheidsinstructies

De volledige gebruiksaanwijzing, met name de veiligheidsinstructies, moet volledig worden gelezen voordat het apparaat wordt aangesloten en in gebruik genomen. Voor uw eigen veiligheid moet u alle waarschuwingen en veiligheidsinstructies in deze handleiding en op de luidspreker opvolgen. Het is de gebruiker niet toegestaan ​​ander werk aan de luidspreker uit te voeren dan het beschreven werk. Bewaar dit document zodat u er te allen tijde toegang toe heeft. Bovendien moet het ook worden overhandigd aan mogelijke nieuwe eigenaren.

Verklaring van de symbolen

	Het driehoekssymbool met uitroepteken (zonder aanvullend commentaar) geeft belangrijke instructies aan voor de inbedrijfstelling, bediening en onderhoud van het apparaat. De term naast het driehoekssymbool duidt op een gemiddeld risico. Het niet naleven van deze waarschuwing kan leiden tot materiële schade. De term naast het driehoekssymbool duidt op een hoog risico. Het niet naleven van deze waarschuwing kan leiden tot de dood of persoonlijk letsel
	Dit symbool geeft aan dat u de gebruiksaanwijzing en de veiligheids- en waarschuwingsvoorschriften moet lezen en in acht moet nemen om het apparaat te bedienen.
	Dit symbool (driehoek met bliksem) waarschuwt voor gevaarlijke spanningen in de behuizing en voor gevaren als gevolg van elektrische schokken.
	Dit symbool geeft aan dat het apparaat voldoet aan elektrische beschermingsklasse 2 en daarom geen aarding vereist.
	Apparaten met dit symbool mogen alleen worden gebruikt in een droge binnenomgeving.

Algemene informatie

Gebruik de luidspreker nooit zonder toezicht!

voor elektrische schok! Om het risico op elektrische schokken te vermijden, mag de luidspreker niet door de gebruiker worden geopend. Er bevinden zich geen onderdelen in de luidspreker die door de gebruiker kunnen worden onderhouden.
Servicewerkzaamheden en reparaties zijn voorbehouden aan gekwalificeerde specialisten die door Nubert zijn geautoriseerd. Als u service nodig heeft, neem dan rechtstreeks contact op met Nubert electronic GmbH (info@nubert.de)!

voor verstikking! Laat kinderen nooit zonder toezicht spelen met de luidspreker, de afstandsbediening of de verpakking. Er bestaat een risico dat kinderen vast komen te zitten in de verpakkingsfolie en stikken. Zorg ervoor dat kinderen geen kleine onderdelen van de apparaten kunnen verwijderen! Deze onderdelen, zoals de batterij van de afstandsbediening, kunnen worden ingeslikt en verstikking veroorzaken. Neem bij het inslikken van onderdelen onmiddellijk contact op met een arts!

voor letsel of schade! Wees voorzichtig om letsel en schade te voorkomen bij het verplaatsen van de luidspreker!

Aangezien de luidspreker alleen volledig van het elektriciteitsnet kan worden losgekoppeld via de netaansluiting aan de achterkant van het apparaat of door de stekker uit het stopcontact te trekken, moet deze zo worden geplaatst dat u vrije toegang heeft tot de netaansluiting of de stekker.
Als een van de volgende situaties zich voordoet, moet de luidspreker onmiddellijk worden uitgeschakeld en losgekoppeld van het elektriciteitsnet. Neem contact op met Nubert electronic GmbH
(info@nubert.de) onmiddellijk!

• De luidspreker is beschadigd of is gevallen.
• Netsnoer of stekker is beschadigd
• Er zijn voorwerpen of vloeistoffen in de luidspreker terechtgekomen
• De luidspreker is blootgesteld aan overmatige vochtigheid of regen.
• De luidspreker werkt niet goed of vertoont een aanzienlijke prestatievermindering.
• De luidspreker ruikt verbrand, ontwikkelt rook of maakt ongebruikelijke geluiden.

De drivers die in deze luidspreker zijn ingebouwd, genereren een sterk magnetisch veld in hun directe omgeving, dat andere apparaten kan aantasten of beschadigen. Het is daarom essentieel om magnetisch gevoelige apparaten uit de buurt van deze luidspreker te houden! Plaats geen beeldbuis schermen, notebooks, harde schijven of dergelijke op de luidspreker!
Gebruik alleen accessoires die door Nubert worden aanbevolen!

Installatie-instructies

Een onstabiele locatie kan de luidspreker beschadigen.

• Plaats de luidspreker alleen op een vlakke, stabiele ondergrond en zorg ervoor dat hij niet kan omvallen!
• Zorg er ook voor dat er geen onbedoeld aan de kabels kan worden getrokken om te voorkomen dat de luidspreker omvalt of de aansluitingen beschadigen!
• Houd sterke mechanische schokken uit de buurt van de luidspreker!

Overmatige warmteontwikkeling in het apparaat kan de levensduur verkorten of tot brand leiden.

• Bedek nooit de achterkant van de luidspreker! Zorg voor een vrije ruimte van minimaal 10 cm en voldoende luchtcirculatie aan de achterkant!
• Gebruik de luidspreker en afstandsbediening niet in de buurt van warmtebronnen zoals radiatoren of kachels!
• Stel de luidspreker en afstandsbediening niet bloot aan direct zonlicht.
• Niet blootstellen aan direct zonlicht!
• Plaats nooit brandende kaarsen of soortgelijke open vuurbronnen op de luidspreker!

voor explosie! Installatie op ongeschikte locaties kan explosies veroorzaken. Gebruik de luidspreker of afstandsbediening niet

• in omgevingen waar brand- of explosiegevaar bestaat!
• bij extreem lage of extreem hoge temperaturen!
• in de buurt van brandbare gassen of dampen!
• in de buurt van veel stof!
• in de buurt van brandbare materialen!

voor elektrische schok! De luidspreker voert netspanning en spanningen hoger dan 35 V AC of DC aan de binnenkant. Het heeft geen speciale bescherming tegen het binnendringen van vloeistoffen of voorwerpen in het systeem. Er bestaat dus een risico op een dodelijke elektrische schok.

• Raak de luidspreker nooit aan met natte handen!
• Gebruik de luidspreker alleen op een droge plaats!
• Gebruik hem niet buitenshuis of in vochtige ruimtes!
• De luidspreker moet worden beschermd tegen vloeistoffen van welke aard dan ook, inclusief druppelend en spattend water.
• Plaats geen containers met vloeistoffen (bijv. bloemvazen) op de luidspreker of in de directe omgeving!
• Als de luidspreker van een koude omgeving naar een warme kamer wordt verplaatst, kan er condensatie in het apparaat ontstaan. Wacht minstens zes uur totdat de luidspreker kamertemperatuur heeft bereikt en droog is voordat u hem inschakelt!
• Er mogen geen voorwerpen of vreemde voorwerpen in het apparaat terechtkomen.
• Mocht de luidspreker in contact komen met vloeistoffen of mochten er voorwerpen in terecht zijn gekomen, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met Nubert electronic GmbH (info@nubert.de)!

voor letsel of schade! Voor luidsprekers met schroefdraadbussen aan de onderkant: De schroefdraadbussen mogen alleen worden gebruikt voor rechtopstaande montage van de luidspreker op geschikte grondplaten. De schroefdraadbussen aan de onderkant van de luidsprekerbehuizing zijn niet ontworpen voor trekbelastingen en mogen daarom niet worden gebruikt als houders voor haken of soortgelijke apparaten om de luidsprekerkast op te hangen. Een vallende luidspreker kan ernstig letsel en schade veroorzaken.

Aansluitinstructies

Algemene aansluitinstructies

• Ontkoppel de stekker voordat je bedrading aan het systeem verandert!
• Zorg ervoor dat alle verbindingen correct zijn gemaakt en dat alle stekkers goed in de stopcontacten zitten voordat je de luidspreker op het elektriciteitsnet aansluit.
• Gebruik voor de aansluitingen alleen de bedoelde kabels of stekkerverbindingen! Als je dit niet doet, kan dit leiden tot schade of storingen.
• Als je verbindingen op de luidspreker wilt verbreken, trek dan altijd aan de stekker en nooit aan de kabel!
• Zorg ervoor dat alle stekkers stevig in de stopcontacten zitten!
• Gebruik alleen kabels en accessoires die door Nubert worden aanbevolen!

van een elektrische schok! Defecte voedingssystemen of een te hoge netspanning kunnen leiden tot elektrische schokken.

• Alle stroomvoorzienings- of antennesystemen die op de luidspreker zijn aangesloten, moeten voldoen aan alle toepasselijke wetten en voorschriften en professioneel worden geïnstalleerd door een erkend installatiebedrijf.
• Gebruik alleen het juiste netsnoer om de luidspreker aan te sluiten. Wijzig het netsnoer of de stekker ervan niet.
• Zorg ervoor dat de netspanning op jouw locatie overeenkomt met de eisen van de luidspreker! De juiste voeding vind je op het label aan de achterkant van de luidspreker. Deze mag niet op andere voedingen worden aangesloten.
• Apparaten van klasse 1 moeten worden aangesloten op het stopcontact met een beschermende aardverbinding. Zorg ervoor dat de installatie van de beschermende aarde correct wordt uitgevoerd!
• Let er bij het leggen van de stroomkabels op dat ze niet beschadigd kunnen raken (bijv. door hitte of mechanische belasting)! Let vooral op de gebieden van de connectoren en verdelers!

Overspanning in het stroomvoorzieningssysteem (bijv. door bliksem) kan het apparaat en de voeding beschadigen of vernielen.

• Een overspanningsbeveiligingselement kan een zekere mate van bescherming bieden tegen te hoge spanningen in het elektriciteitsnet.
• De grootst mogelijke bescherming tegen schade kan echter alleen worden bereikt door de volledige scheiding van het elektriciteitsnet. Bij onweer of dreigend bliksemgevaar, trek de stekker uit het stopcontact en eventuele antennestekkers uit jouw hifi-systeem!
• Als de luidspreker langere tijd niet wordt gebruikt of onbeheerd wordt achtergelaten, moet de stroomtoevoer worden onderbroken. Trek de stekker uit het stopcontact!

Afstandsbediening en batterij

Dit product wordt geleverd met een afstandsbediening en een batterij. Het volgende moet in acht worden genomen bij het hanteren van afstandsbedieningen en batterijen:
Als de batterijen leeg zijn, zal het bereik van de afstandsbediening aanzienlijk afnemen. Als dit gebeurt, vervang dan onmiddellijk de batterijen. Gebruik altijd hoogwaardige CR2025 lithium knoopcellen als vervangende batterijen. Zorg ervoor dat de polariteit correct is wanneer je de batterij in het batterijvak plaatst!

Onjuiste behandeling kan leiden tot materiële schade.

• Laat de afstandsbediening niet vallen!
• Stel de afstandsbediening en batterij niet bloot aan water of andere vloeistoffen!
• Gebruik of bewaar de afstandsbediening en batterij niet op plaatsen met een hoge luchtvochtigheid of een hoge of lage temperatuur!

Lekkende of exploderende batterijen kunnen een gevaar vormen voor de gezondheid en schade aan goederen veroorzaken.

• Als je het apparaat lange tijd niet gebruikt of als de batterijen leeg zijn, verwijder dan de batterijen uit de afstandsbediening om ontlading, lekkage van zuur of explosies te voorkomen.
• Lekkende batterijen moeten onmiddellijk worden vervangen.
• Als je een lekkende batterij aantreft, raak het lekkende materiaal dan niet aan en gooi de batterijen onmiddellijk weg!
• Raak geen lekkende batterijen aan!
• Mocht jouw huid, ogen of mond in contact komen met het lekkende materiaal, reinig het getroffen gebied dan onmiddellijk met water en neem contact op met een arts!

Batterij niet inslikken, gevaar voor chemische brandwonden! Het inslikken van batterijen kan ernstige interne brandwonden en de dood veroorzaken binnen een korte tijdspanne.

• Zorg ervoor dat er op geen enkele manier batterijen in jouw lichaam terechtkomen, met name dat ze niet kunnen worden ingeslikt!
• Houd nieuwe en gebruikte batterijen uit de buurt van kinderen.
• Als het batterijvak niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.
• Als je denkt dat batterijen zijn ingeslikt of in enig deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp!

Referenties

• https://www.nubert.de/downloads/61/
• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

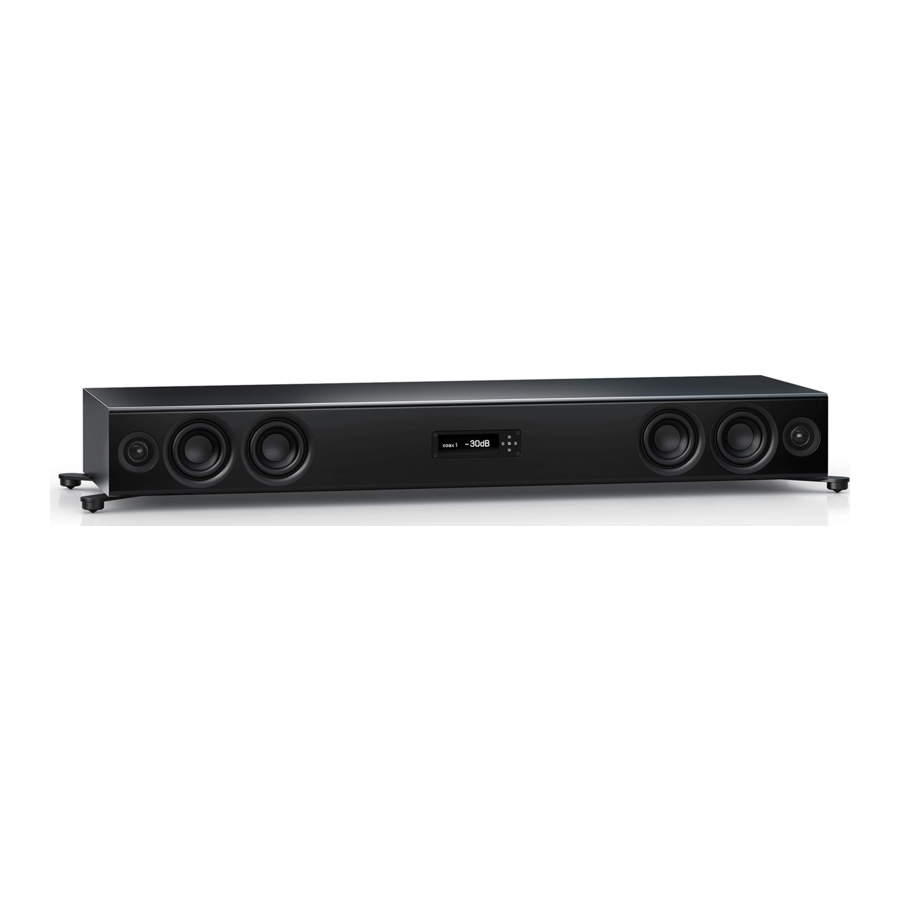

Download Nubert nuPro XS-7500 - Handleiding soundbase

Beschikbare talen
