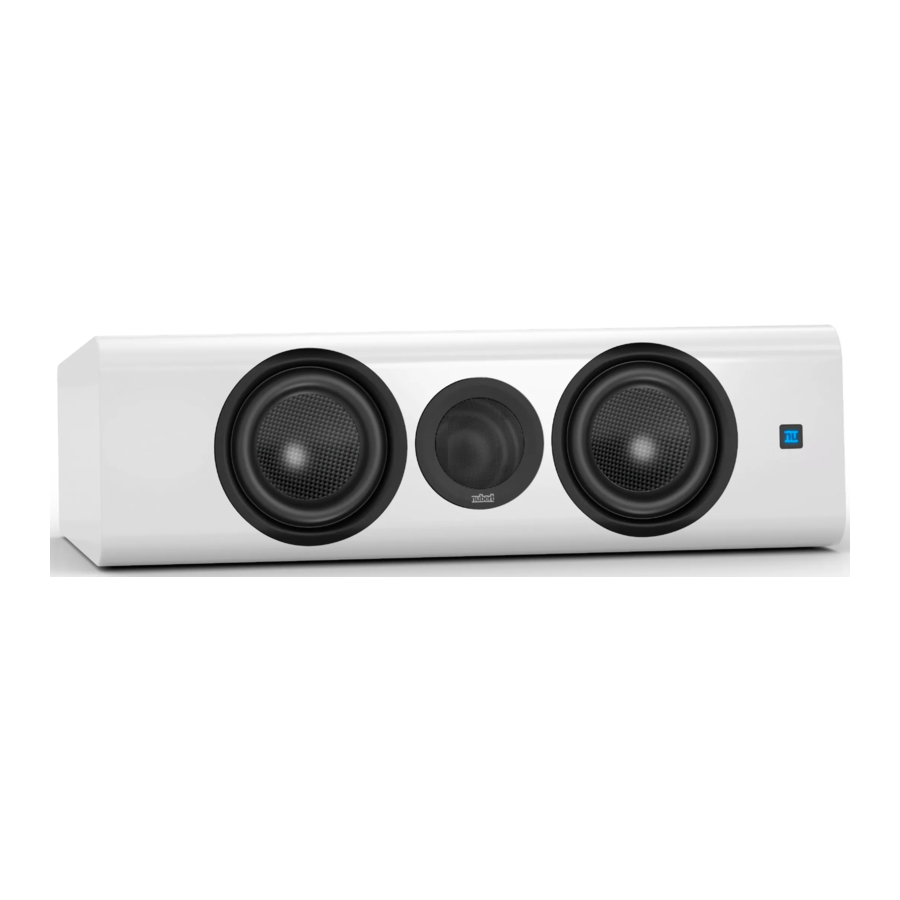

Nubert nuZeo 6C - Handleiding actieve luidsprekers

Inleiding

In deze gebruikershandleiding leggen we de installatie, aansluitingen en inbedrijfstelling van het systeem uit. Verder wordt het volledige scala aan functies en bediening opgesomd, zodat u de optimale geluidskwaliteit en functionaliteit kunt bereiken en optimaal van uw luidsprekers kunt genieten.
Lees ook de extra bijgevoegde veiligheidsinstructies!
Wij wensen u veel plezier met uw nieuwe luidsprekers!

Koude, geluids- en bedrijfsveiligheid

Wanneer luidsprekers of andere elektronische apparaten vanuit een koude omgeving naar een warme kamer worden gebracht, kan er condensatie in het apparaat ontstaan ​​- er bestaat een risico op defecten of elektrische schokken! Bovendien kunnen lage temperaturen de beweeglijkheid van onderdelen in de luidspreker, zoals membranen, belemmeren. Wacht minstens 6 uur voordat u het apparaat inschakelt totdat het de kamertemperatuur heeft bereikt en droog is! Uw nieuwe luidspreker zal u belonen met de superieure geluidskwaliteit die u terecht van Nubert verwacht.

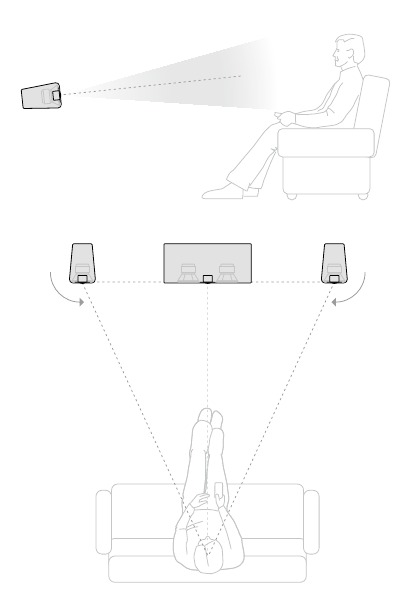

Plaatsing

Voor horizontale plaatsing van de luidspreker zijn aan de onderkant vier trillingsdempende elastische buffers bevestigd, die zorgen voor een stevige stand op verschillende meubelstukken.

De nuZeo luidsprekers zijn hoogwaardige en zeer neutraal klinkende basreflex actieve luidsprekers. Elke luidspreker is echter onderhevig aan de verschillende invloeden van de akoestiek van de ruimte.
Neem daarom de volgende algemene richtlijnen voor plaatsing in acht:

• Basreflexopeningen aan de achterkant moeten enkele centimeters afstand hebben van de muur of aangrenzende meubelfronten om luchtstroomgeluid te voorkomen. Met een royale afstand tot de zij- en achterwanden wordt ook een nadruk in het bas- en middengebied verminderd.
• Het meest natuurlijke geluid wordt bereikt wanneer de tweeter zich op oorhoogte bevindt. Zelfs 20 graden boven en onder de tweeteras resulteert echter nog steeds in een homogeen geluidsbeeld. Als uw actieve luidsprekers hoger of lager moeten worden geplaatst, moeten ze zo worden gehoekt dat de tweeters op de luisterpositie zijn gericht.
• Bij plaatsing op planken wordt het beste geluid bereikt wanneer de voorkant van de kast gelijk ligt met de plankranden of er zelfs iets overheen steekt.

Geluidsaanpassing
Om het geluid van de luidsprekers aan uw kamer of plaatsing aan te passen, kunnen verschillende aanpassingen worden gedaan met behulp van de Nubert X-Remote App. Verbind de app met de luidsprekers en navigeer naar de volgende menu-items, afhankelijk van de gewenste instelling:

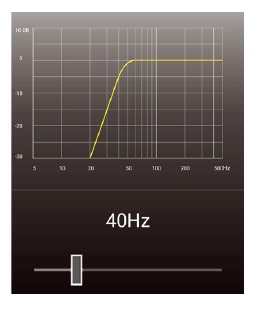

• > advanced > system hp
  om bijzonder lage frequenties te verminderen die de neiging hebben om te dreunen.
• > room calibration
  voor automatische kalibratie van de luidspreker op uw luisterpositie.
• > sound
  voor algemene geluidsaanpassingen.

Signaalaansluitingen

Als de luidspreker alleen via draadloos (X-Connect of X-Connect Surround) van audiosignalen moet worden voorzien, kunt u deze stap overslaan. Als uw luidsprekers via een kabel van audiosignalen moeten worden voorzien, sluit u deze kabels eerst aan. De volgende opties zijn beschikbaar:

XLR (analoog gebalanceerd)
Elke luidspreker wordt rechtstreeks van het audiosignaal voorzien en individueel aangestuurd.

AUX (analoog ongebalanceerd)
Optie A: Elke luidspreker wordt rechtstreeks van het audiosignaal voorzien en individueel aangestuurd. (Fabrieksinstelling: Kanal L_in is actief)
Optie B: Als alternatief kunnen beide kanalen worden aangesloten op één luidspreker van een stereopaar. Deze luidspreker fungeert dan als masterluidspreker. Het audiosignaal van het tweede kanaal kan worden doorgegeven via een digitale coaxkabel of een draadloze X-Connect-verbinding.

AES / EBU (digitaal gebalanceerd)
SPDIF Coaxial 1 & 2 (digitaal ongebalanceerd)
De signaalkabel is aangesloten op één luidspreker van een stereopaar. Deze luidspreker fungeert dan als masterluidspreker. Het audiosignaal van het tweede kanaal kan worden doorgegeven via een digitale coaxkabel of een draadloze X-Connect-verbinding.
Let op!
Breng alleen wijzigingen aan in de luidsprekerbekabeling als het apparaat is uitgeschakeld!

Stroomaansluiting

Sluit de meegeleverde stroomkabel aan op het stopcontact om de verbinding met het elektriciteitsnet tot stand te brengen. Schakel de luidsprekers in door de schakelaar naast het stopcontact in de AAN-stand te zetten.

Draadloze koppeling met een voorversterker

Uitstekende draadloze stereo-oplossingen kunnen worden opgezet met Nubert-apparaten, zoals de high-end voorversterker nuControl X of geïntegreerde versterkers zoals nuConnect ampX of ampXL. Traditionele voorversterkers kunnen ook worden aangevuld met een draadloze nuConnect trX-adapter om kabelpaden naar actieve luidsprekers te besparen. Surround-oplossingen kunnen ook worden opgezet met de nuZeo-luidsprekers. Hiervoor wordt de nuXinema preAV-voorversterker aanbevolen.

Koppelingsproces rechtstreeks op de luidspreker (fabrieksinstelling)
Houd de knop met het label PAIR (PAREN) 3 seconden ingedrukt om het koppelingsproces te starten.

Koppelingsproces via de X-Remote App
Het koppelingsproces kan ook worden gestart via de X-Remote App. Verbind de app met de betreffende luidspreker, navigeer naar het hoofdmenu van de luidspreker, selecteer > setup en kies > wls slave.

In beide gevallen zoekt de luidspreker 2 minuten naar een compatibele draadloze master (bijv. nuControl X, nuXinema preAV), wat wordt aangegeven door snel knipperen van de witte LED.
Start ook het koppelingsproces op de zender. Dit gebeurt meestal door de vermelding wls master te selecteren in het submenu setup. Raadpleeg indien nodig de gebruikershandleiding van de zender.
De apparaten maken verbinding; een succesvolle verbinding wordt aangegeven door een continu brandende witte LED.

Kanaal selectie

Ten slotte moeten de juiste kanalen aan de luidsprekers worden toegewezen.

• Start de X-Remote App en verbind deze met de masterluidspreker of de zender.

Navigeer naar het hoofdmenu van de app, selecteer de vermelding > channel config. Hier krijgt u een overzicht van de luidsprekers en kunt u de kanalen selecteren die voor elke luidspreker moeten worden afgespeeld.

Opmerking:
Als u de luidsprekers via X-Connect op een voorversterker zoals een nuControl X of nuXinema preAV hebt aangesloten, wordt de kanaalselectie op dat apparaat gemaakt.

Bronselectie en gevoeligheid

De selectie van invoer en gevoeligheid kan rechtstreeks worden gemaakt met behulp van de draaiknop aan de achterkant van de luidspreker.

Drukken
Om te schakelen tussen gevoeligheid en ingang, drukt u op de draaiknop.

• Gevoeligheid-LED's lichten groen op
• Ingangs-LED's lichten blauw op

Draaien
Door aan de knop te draaien, kan de respectieve parameter worden gevarieerd. Het aanpassingsbereik omvat:

• Ingang: De 5 rechtstreeks aangesloten bronnen worden geselecteerd via de draaiknop. Voorbeeld: Gevoeligheid +6 dB. De draadloze X-Connect-ingang wordt automatisch geselecteerd door de luidspreker te koppelen.
• Gevoeligheid: −10 tot +10 dB in stappen van 1 dB
• De huidige waarde wordt aangegeven door de LED's rond de draaiknop. De LED maakt de weergave van tussenstappen mogelijk door twee verschillende helderheidsniveaus. Als de LED volledig oplicht, is de exacte waarde naast de LED ingesteld. Als de LED met verminderde helderheid oplicht, is de kleinere tussenwaarde ingesteld.

Voorbeeld: Als de LED in de afbeelding aan de rechterkant met verminderde helderheid oplicht, is een gevoeligheid van −5 dB ingesteld.

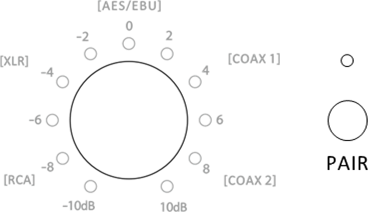

Fabrieksinstellingen

Om de luidspreker terug te zetten naar de fabrieksinstellingen, moet deze eerst worden uitgeschakeld met behulp van de schakelaar aan de achterkant van het apparaat. Wacht 10 seconden en schakel hem weer in. Binnen 3 seconden na het inschakelen moeten beide knoppen aan de achterkant van het apparaat (SOURCE/PAIR en de draaiknop) minstens 8 seconden ingedrukt worden gehouden.
Alle instellingen zijn nu terug naar de fabrieksinstellingen.
Als alternatief kan de fabrieksreset ook worden uitgevoerd via de X-Connect App. Navigeer naar het menu-item > advanced > default en bevestig de beveiligingsprompt.

Nubert X-Remote App

Om de luidsprekers te bedienen, kunt u de Nubert X-Remote App gebruiken, die u gratis kunt downloaden van de App Store of Play Store op uw mobiele apparaat.


Met de X-Remote App kunt u eenvoudig alle instellingen vanaf uw luisterpositie maken. De app biedt ook extra opties die niet rechtstreeks op de luidspreker kunnen worden ingesteld. Naast de functies die al in de handleiding staan, zijn de volgende bijzonder opmerkelijk:

Wachtwoordtoewijzing
Wanneer u de app voor het eerst verbindt met een geschikt apparaat, wordt u mogelijk gevraagd om een wachtwoord in te voeren. Het standaardwachtwoord is 0000. In het menu onder

• settings
• advanced
• password

kunt u een ander wachtwoord instellen om het apparaat te beschermen tegen ongeoorloofde toegang.
Als het apparaat wordt teruggezet naar de fabrieksinstellingen (default), wordt het wachtwoord ook teruggezet naar 0000.

Interferentie zoals dreunen of dips in het basbereik wordt vaak veroorzaakt door invloeden van de ruimte. De X-Room Calibration maakt optimalisatie van de frequentierespons in het basbereik mogelijk, wat zorgt voor een optimale luisterervaring met een pittige, droge en responsieve bas. Om het meeste uit deze automatische kalibratie te halen, verbindt u de app met het apparaat en voert u de kalibratie rechtstreeks uit op uw luisterpositie. De luidsprekers spelen testruis af, die wordt opgevangen door de microfoon van uw smartphone. Op basis van deze meetgegevens berekent de app een correctiecurve en stuurt deze terug naar de luidspreker, die de frequentiecurve tijdens het afspelen aanpast, zodat u geniet van het optimale geluidsbeeld op de luisterpositie.

Hinweis:
Voor Android-apparaten is de USB-meetmicrofoon „Nubert XRC Android Interface" vereist om X-Room Calibration te gebruiken.

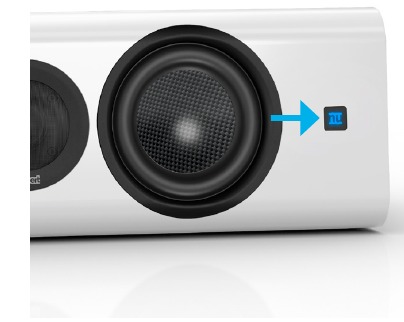

Status-LED

De status-LED bevindt zich aan de voorkant van de luidspreker.
Tijdens bedrijf geeft deze de geselecteerde ingang aan met zijn kleur.
In de stand-bymodus licht de LED op met verminderde helderheid.

Ingang:	Status-LED-kleur:
Draadloos	Blauw
AUX	Groen
XLR	Wit
AES / EBU	Geel
COAX 1	Oranje
COAX 2	Rood

Opmerking:
Het gedrag van de LED kan worden beïnvloed via de X-Remote App. Navigeer naar het menu-item
> advanced > display > light

www.nubert.de
