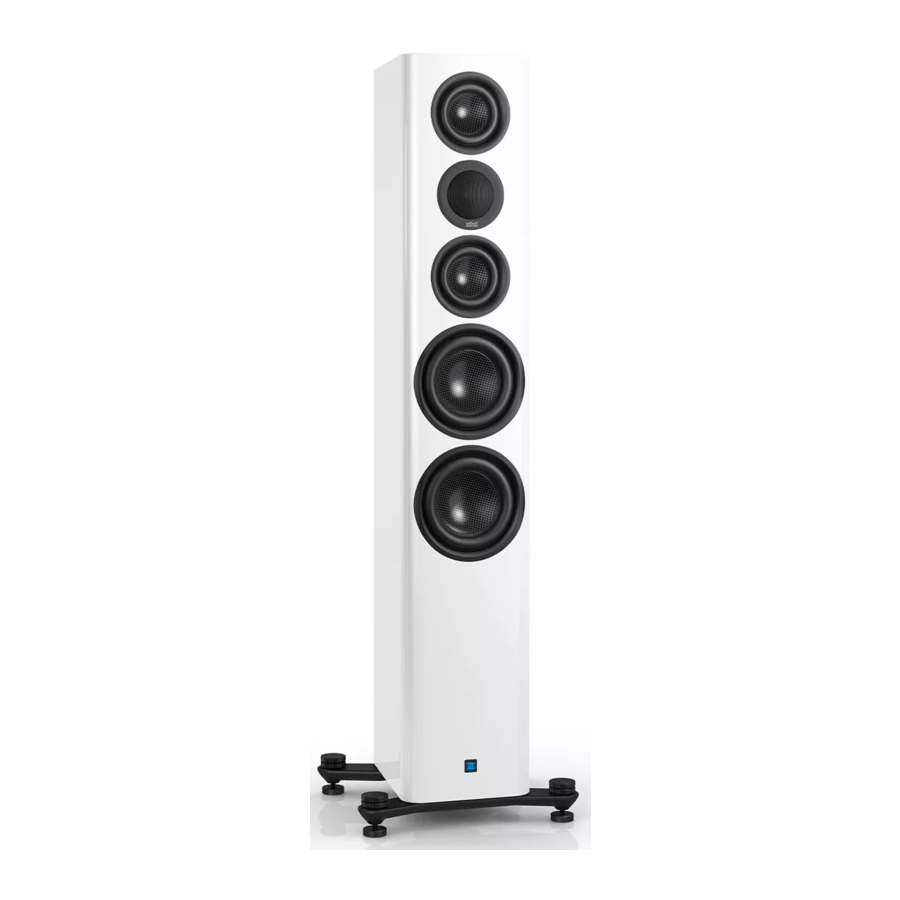

Nubert nuZeo 11 - Handleiding actieve luidsprekers

Inleiding

De nuZeo vloerstaande luidsprekers hebben een zeer hoog gewicht vanwege hun solide constructie. Het is het beste om twee mensen te hebben voor het uitpakken en opzetten!
In deze gebruikershandleiding leggen we de installatie en aansluitingen uit, evenals de eerste bediening van het systeem. Daarnaast wordt het complete scala aan functies en bedieningen beschreven, zodat u de beste geluidskwaliteit en functionaliteit kunt bereiken, zodat u optimaal van uw luidsprekers kunt genieten.
Lees ook zeker de meegeleverde veiligheidsinstructies!
Het Nubert-team wenst u veel plezier!

Koude, geluids- en bedrijfsveiligheid

Wanneer luidsprekers of andere elektronische apparaten vanuit een koude omgeving naar een warme kamer worden gebracht, kan er condensatie in het apparaat ontstaan, wat een risico op schade of elektrische schokken met zich meebrengt! Bovendien kunnen lage temperaturen de flexibiliteit van interne onderdelen, zoals membranen, beïnvloeden. Wacht minstens 6 uur voordat u het apparaat inschakelt, zodat het op kamertemperatuur kan komen en volledig kan drogen! Uw nieuwe luidspreker zal u belonen met de superieure geluidskwaliteit die u terecht van Nubert verwacht.

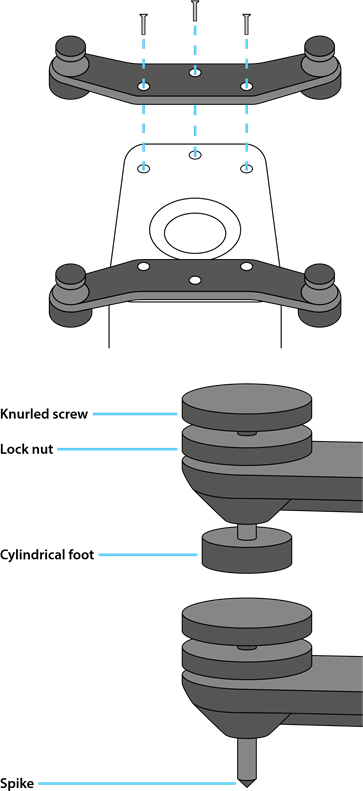

Montage van de steunvoeten

Voor de modellen nuZeo 4, 11 en 15 moeten steunvoeten met verstelbare hoogte worden gemonteerd voordat de luidsprekers worden opgesteld! Plaats de luidsprekers ondersteboven op een zachte ondergrond. Zoals weergegeven in de illustraties, plaatst u de twee steunvoeten over de schroefdraadinzetstukken en bevestigt u de steunvoeten stevig aan de onderkant met behulp van de meegeleverde inbusschroeven en de juiste inbussleutel. U kunt de luidspreker nu omdraaien en op zijn voeten plaatsen.

Zorg ervoor dat u de luidspreker niet bekrast!
Laat niets via de basreflexpoorten in de luidspreker vallen!
Met de gekartelde schroef kan de hoogte van elke voet gemakkelijk van bovenaf worden aangepast om oneffenheden in het oppervlak te compenseren. De schroef kan worden vastgezet tegen rotatie door de borgmoer tegen de steun te draaien en deze iets aan te draaien.
De cilindrische voet kan van de gekartelde schroef worden losgemaakt om een alternatieve opstellingsoptie te bieden. Dit kan vooral handig zijn op hoogpolige tapijten.

Zorg er altijd voor dat er geen schade ontstaat aan de vloer of andere componenten!

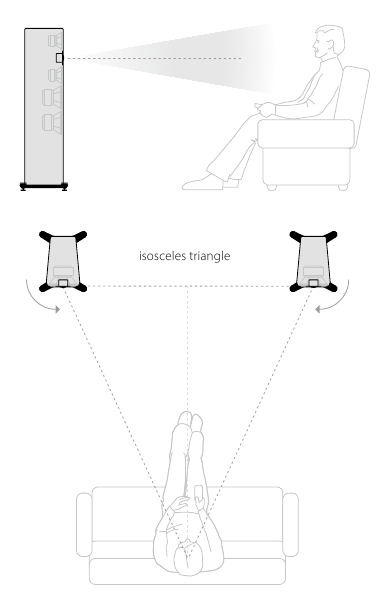

Opstelling

nuZeo luidsprekers zijn hoogwaardige, zeer neutraal klinkende actieve basreflexluidsprekers. Elke luidspreker wordt echter blootgesteld aan de verschillende invloeden van de ruimteakoestiek. Houd daarom rekening met de volgende algemene richtlijnen voor de opstelling:

• De basreflexpoorten aan de achterkant moeten een paar centimeter afstand hebben van de muur of aangrenzende meubelfronten om luchtstroomgeluid te voorkomen. Een royale afstand van zij- en achterwanden helpt ook om bas- en middentoonoverdrijving te verminderen.
• U bereikt het meest natuurlijke geluid als de tweeter zich ongeveer op oorhoogte bevindt. Er wordt echter nog steeds een homogeen geluidsbeeld bereikt binnen 20 graden boven en onder de tweeteras. Als uw actieve luidsprekers hoger of lager moeten worden geplaatst, moeten ze zo worden geplaatst dat de tweeters op de luisterpositie zijn gericht.
• Bij plaatsing op planken wordt het beste geluid bereikt als de voorkant van de luidsprekers gelijk ligt met de plank of iets uitsteekt.
• De luidsprekers van een stereopaar moeten op een identieke afstand van de luisterpositie worden geplaatst. Het is raadzaam om de afstanden tussen de luidsprekers en de luisterpositie te variëren om de opstelling te vinden die het best mogelijke geluid biedt.
• Vanwege het uitstekende stralingsgedrag van de nuZeo luidsprekers wordt het optimale geluidsbeeld in veel luistersituaties bereikt wanneer ze loodrecht op de achterwand zijn uitgelijnd. Optioneel kunt u experimenteren met het iets naar de luisterpositie draaien van de luidsprekers.

Geluidsaanpassing
Om het geluid van de luidsprekers aan te passen aan uw woonkamer of plaatsing, kunnen verschillende aanpassingen worden gemaakt met behulp van de Nubert X-Remote app. Verbind de app met de luidsprekers en navigeer naar de menu-items, afhankelijk van de gewenste instelling:

• > advanced > system hp
  om bijzonder lage frequenties te verminderen die de neiging hebben om te dreunen.
• > room calibration
  om automatische kalibratie van de luidspreker op uw luisterpositie uit te voeren.
• > sound
  om algemene geluidsaanpassingen te maken.

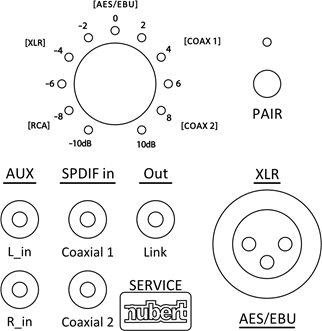

Signaalaansluitingen

Als de luidspreker alleen draadloos van audiosignalen moet worden voorzien (X-Connect of X-Connect Surround), kunt u deze stap overslaan.
Als uw luidsprekers via een kabel van audiosignalen moeten worden voorzien, sluit u deze kabels eerst aan. De volgende opties zijn beschikbaar:

XLR (analoog symmetrisch)
Elke luidspreker wordt rechtstreeks van het audiosignaal voorzien en individueel aangestuurd.

AUX (analoog asymmetrisch)
Optie A: Elke luidspreker wordt rechtstreeks van het audiosignaal voorzien en individueel aangestuurd. (Fabrieksinstelling: Kanaal L_in is actief)
Optie B: Als alternatief kunnen beide kanalen worden aangesloten op één luidspreker van een stereopaar. Deze luidspreker wordt dan de master-luidspreker. Het audiosignaal van het tweede kanaal kan worden doorgegeven via een digitale coaxkabel of via een draadloze X-Connect-verbinding.

AES / EBU (digitaal symmetrisch)
SPDIF Coaxial 1 & 2 (digitaal asymmetrisch)
De signaalkabel wordt aangesloten op één luidspreker van een stereopaar. Deze luidspreker wordt dan de master-luidspreker. Het audiosignaal van het tweede kanaal kan worden doorgegeven via een digitale coaxkabel of via een draadloze X-Connect-verbinding.

Breng alleen wijzigingen aan in de bedrading van de luidsprekers wanneer het apparaat is uitgeschakeld!

Stroomaansluiting

De meegeleverde stroomkabel wordt op het stopcontact aangesloten om een verbinding met de stroomvoorziening tot stand te brengen. Schakel nu de luidsprekers in door de knop naast het stopcontact in de ON-stand te zetten.

Draadloos koppelen met een voorversterker

Uitstekende draadloze stereo-oplossingen kunnen worden opgezet met Nubert-apparaten zoals de high-end voorversterker nuControl X of geïntegreerde versterkers zoals nuConnect ampX of ampXL. Traditionele voorversterkers kunnen ook worden uitgebreid met een nuConnect trX draadloze adapter om kabelpaden naar de actieve luidsprekers te elimineren. Surround-oplossingen kunnen ook worden opgezet met de nuZeo luidsprekers. Hiervoor wordt de nuXinema preAV voorversterker aanbevolen.

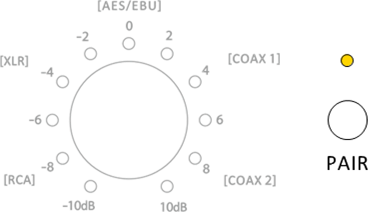

Koppelingsproces rechtstreeks op de luidspreker (fabrieksinstellingen)
Houd de knop met het label PAIR (PAREN) 3 seconden ingedrukt om het koppelingsproces te starten.

Koppelingsproces via de X-Remote-app
Het koppelingsproces kan ook worden gestart via de X-Remote-app. Verbind de app met de betreffende luidspreker, navigeer naar het hoofdmenu van de luidspreker, ga naar > setup (instellingen) en selecteer > wls slave (wls slave).

In beide gevallen zoekt de luidspreker nu 2 minuten naar een compatibele draadloze master (bijv. nuControl X, nuXinema preAV) en geeft dit aan door de witte LED snel te laten knipperen.
Start nu ook het koppelingsproces op de zender. Dit kan meestal worden gedaan door de optie wls master (wls master) te selecteren in het submenu setup (instellingen). Raadpleeg indien nodig de gebruikershandleiding van de zender.
De twee apparaten maken verbinding en een succesvolle verbinding wordt aangegeven door de LED die continu wit brandt.

Master-slaveverbinding (stereopaar)

Deze stap wordt overgeslagen in de volgende gevallen:

• U hebt uw luidsprekers rechtstreeks gekoppeld aan een voorversterker (stap 5).
• U hebt elke luidspreker afzonderlijk aangesloten via een XLR- of AUX-kabel.

De luidspreker waarop u de bronnen hebt aangesloten, is uw masterluidspreker.
Deze stuurt de tweede luidspreker van het stereopaar, de slave-luidspreker, aan en verzendt er ook de juiste audiotrack naartoe. De luidsprekers moeten hiervoor met elkaar verbonden zijn, wat via een kabel of draadloos kan.

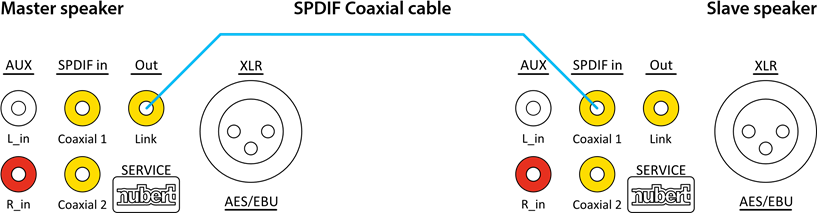

Optie A – Stereopaar met kabelverbinding
Sluit de Link Out-poort op de masterluidspreker aan op de SPDIF in Coaxial 1-poort op de slave-luidspreker met behulp van een coaxkabel.

Zorg ervoor dat beide luidsprekers in de koppelmodus staan door de X-Remote-app met elke luidspreker te verbinden en naar het hoofdmenu van de luidspreker te navigeren. Ga naar de vermelding > setup en selecteer > pair.

Optie B – Draadloos verbonden stereopaar
Als u geen kabelverbinding tussen de luidsprekers wilt gebruiken of dit niet kunt, is een draadloze verbinding ook mogelijk.

Koppelingsproces via de X-Remote-app
Het koppelingsproces wordt gestart op de masterluidspreker met behulp van de X-Remote-app. Verbind eerst de app met de masterluidspreker, navigeer naar het hoofdmenu van de luidspreker, ga naar > setup en selecteer > wls master. Verbind de app met de slave-luidspreker, navigeer naar het hoofdmenu van de luidspreker, ga naar > setup en selecteer > wls slave. De twee apparaten maken verbinding en een succesvolle verbinding wordt aangegeven door de LED op de achterkant van het apparaat die continu wit brandt.

Koppelingsproces rechtstreeks op de luidspreker (fabrieksinstellingen)
U kunt het koppelingsproces ook starten op de slave-luidspreker zonder de app door de knop met het label PAIR 3 seconden ingedrukt te houden.

Kanaal selectie

Ten slotte moeten de juiste kanalen aan de luidsprekers worden toegewezen.

• Start de X-Remote-app en verbind deze met de masterluidspreker of -zender.

Navigeer naar het hoofdmenu van de app en ga naar > channel config. Hier krijgt u een overzicht van de luidsprekers en kunt u de kanalen selecteren die voor elke luidspreker moeten worden afgespeeld.

Opmerking:
Als u de luidsprekers via X-Connect hebt aangesloten op een voorversterker, zoals een nuControl X of een nuXinema preAV, moet de kanaalselectie op dat apparaat worden gemaakt.

Bronselectie en gevoeligheid

De selectie van ingang en gevoeligheid kan rechtstreeks worden gedaan met behulp van de draaiknop aan de achterkant van de luidspreker.

Indrukken
Om te schakelen tussen gevoeligheid en ingang, drukt u op de draaiknop.

• Gevoeligheids-LED's lichten groen op
• Ingangs-LED's lichten blauw op

Draaien
Door aan de knop te draaien, kan de betreffende parameter worden aangepast. Het aanpassingsbereik omvat het volgende:

• Input: De 5 bronnen die rechtstreeks via een kabel zijn aangesloten, worden geselecteerd met behulp van de draaiknop. De draadloze X-Connect-ingang wordt automatisch geselecteerd door de luidspreker te koppelen.
• Sensitivity: −10 tot +10 dB, in stappen van 1 dB De momenteel geselecteerde waarde wordt aangegeven door de LED's rond de draaiknop. De LED maakt de weergave van tussenstappen mogelijk via twee verschillende helderheidsniveaus. Als de LED op volle helderheid brandt, is de exacte waarde naast de LED ingesteld. Als de LED met verminderde helderheid brandt, is de kleinere tussenwaarde die niet in de labeling wordt vermeld, ingesteld. Voorbeeld: als de LED in het diagram rechts alleen met verminderde helderheid brandt, is een gevoeligheid van −5 dB ingesteld.

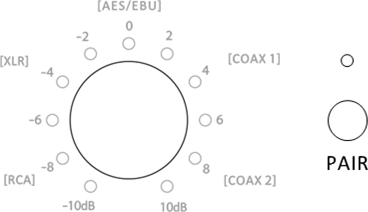

Fabrieksinstellingen

Om de luidspreker terug te zetten naar de fabrieksinstellingen, schakelt u deze eerst uit met de schakelaar aan de achterkant van het apparaat. Wacht 10 seconden en schakel hem weer in. Houd binnen 3 seconden na het inschakelen beide knoppen op de achterkant van het apparaat (SOURCE/PAIR en de druk-/draaiknop) minstens 8 seconden ingedrukt. Alle instellingen worden nu teruggezet naar de fabrieksinstellingen.
Als alternatief kan de fabrieksreset ook worden uitgevoerd via de X-Connect-app. Navigeer naar de menu-ingang
> advanced > default en bevestig de beveiligingsprompt.

Nubert X-Remote App

Voor de bediening kunt u de Nubert X-Remote-app gebruiken, die u gratis kunt downloaden van de App Store of Play Store naar uw mobiele apparaat.


Met de X-Remote-app kunt u gemakkelijk alle instellingen vanaf uw luisterpositie maken. De app biedt extra opties die niet op de luidspreker zelf kunnen worden ingesteld. Naast de functies die al in de handleiding staan, zijn de volgende in het bijzonder opmerkelijk:

Wachtwoordtoewijzing
Indien nodig wordt u gevraagd om een wachtwoord in te voeren wanneer u de app voor het eerst verbindt met een compatibel apparaat. Het standaardwachtwoord is 0000.
In het menu onder
> settings > advanced > password kunt u een ander wachtwoord instellen om het apparaat te beschermen tegen ongeoorloofde toegang.
Als het apparaat wordt teruggezet naar de fabrieksinstellingen (standaard), wordt het wachtwoord ook teruggezet naar 0000.

Ruimte-invloeden veroorzaken vaak storingen zoals booming of drop-outs in het basbereik. De X-Room Calibration maakt optimalisatie van de frequentierespons in het basbereik mogelijk, waardoor een optimale luisterervaring met krachtige, droge en nauwkeurige bas wordt gegarandeerd. Om optimaal te profiteren van deze automatische kalibratie, verbindt u de app met het apparaat en voert u het kalibratieproces rechtstreeks uit op uw luisterpositie. De luidsprekers spelen testruis af, die wordt opgenomen door de microfoon van uw smartphone. Op basis van deze metingen berekent de app een correctiecurve en stuurt deze terug naar de luidspreker, die de frequentiecurve tijdens het afspelen aanpast om ervoor te zorgen dat u geniet van het optimale geluidsprofiel op uw luisterpositie.
Opmerking: Voor Android-apparaten vereist het gebruik van de X-Room Calibration de USB-meetmicrofoon „Nubert XRC Android Interface".

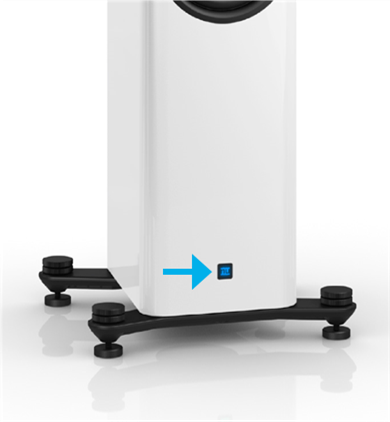

Status-led

Aan de voorkant van de luidspreker bevindt zich een status-led. Tijdens bedrijf geeft deze de geselecteerde ingang aan door middel van zijn kleur. In de stand-by modus gloeit de led met verminderde helderheid.

Ingang:	Status-led kleur:
Wireless	Blauw
AUX	Groen
XLR	Wit
AES / EBU	Geel
COAX 1	Oranje
COAX 2	Rood

Opmerking:
Het gedrag van de led kan worden aangepast via de X-Remote app.
Om dit te doen, navigeert u in het menu naar > advanced > display > light
