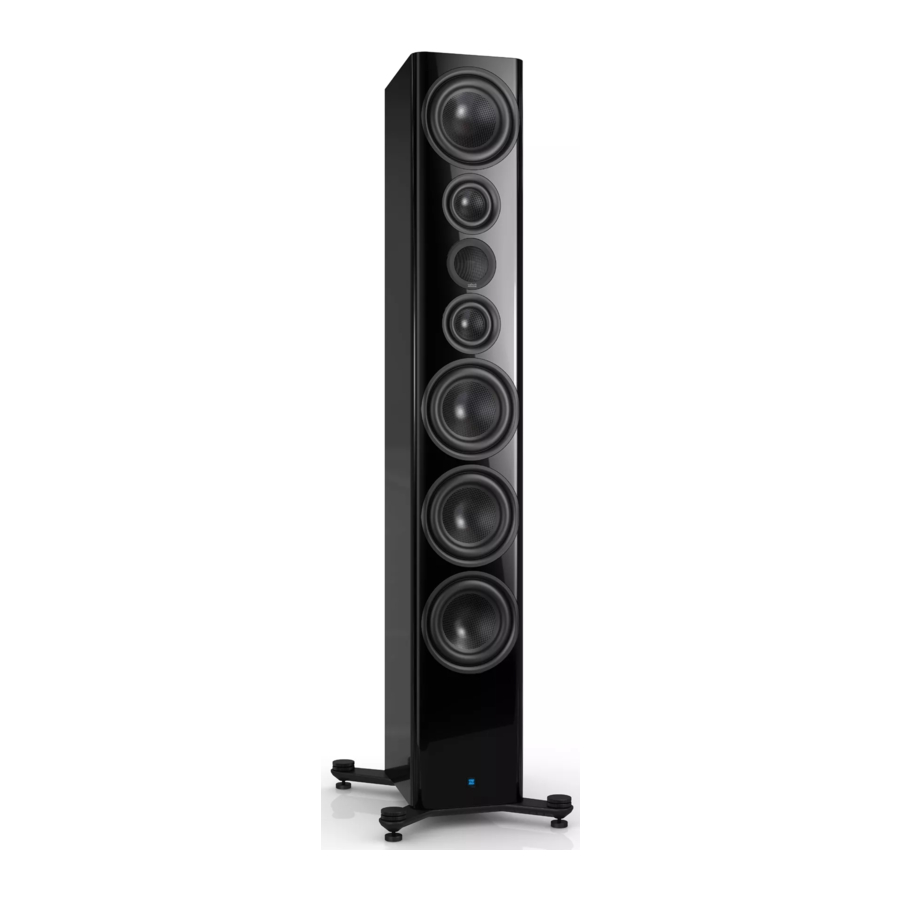

Nubert nuZeo 15 - Handleiding actieve luidsprekers

Inleiding

De nuZeo vloerstaande luidsprekers hebben een zeer hoog gewicht vanwege hun solide constructie. Het is het beste om twee mensen te hebben om ze uit te pakken en op te zetten!
In deze gebruikershandleiding leggen we de installatie en aansluitingen uit, evenals de eerste bediening van het systeem. Daarnaast wordt het complete scala aan functies en bedieningen beschreven, zodat u de beste geluidskwaliteit en functionaliteit kunt bereiken, waardoor u optimaal van uw luidsprekers kunt genieten.
Lees ook zeker de meegeleverde veiligheidsinstructies!
Het Nubert-team wenst u veel plezier!

Koude, geluids- en bedrijfsveiligheid

Wanneer luidsprekers of andere elektronische apparaten vanuit een koude omgeving in een warme kamer worden gebracht, kan er condensatie in het apparaat ontstaan, wat een risico op schade of elektrische schokken met zich meebrengt! Bovendien kunnen lage temperaturen de flexibiliteit van interne onderdelen, zoals membranen, beïnvloeden. Wacht minstens 6 uur voordat u het apparaat inschakelt, zodat het de kamertemperatuur kan bereiken en volledig kan drogen! Uw nieuwe luidspreker zal u belonen met de superieure geluidskwaliteit die u terecht van Nubert verwacht.

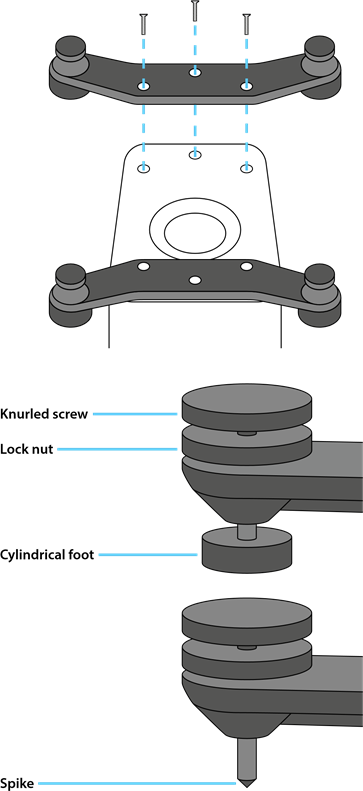

Montage van de steunvoeten

Voor de nuZeo 4, 11 en 15 modellen moeten steunvoeten met verstelbare hoogte worden gemonteerd voordat de luidsprekers worden opgesteld! Plaats de luidsprekers ondersteboven op een zachte ondergrond. Zoals in de afbeeldingen te zien is, plaatst u de twee steunvoeten over de schroefdraadinserts en bevestigt u de steunvoeten stevig aan de onderkant met behulp van de meegeleverde inbusschroeven en de juiste inbussleutel. U kunt de luidspreker nu omdraaien en op zijn voeten plaatsen.

Zorg ervoor dat u de luidspreker niet bekrast!
Laat niets in de luidspreker vallen via de basreflexpoorten!
Met de kartelschroef kan de hoogte van elke voet gemakkelijk van bovenaf worden aangepast om oneffenheden in het oppervlak te compenseren. De schroef kan worden geborgd tegen rotatie door de borgmoer tegen de steun te draaien en deze licht aan te draaien.
De cilindrische voet kan van de kartelschroef worden losgemaakt om een alternatieve opstellingsoptie te bieden. Dit kan vooral handig zijn op hoogpolige tapijten.

Zorg er altijd voor dat er geen schade ontstaat aan de vloer of andere componenten!

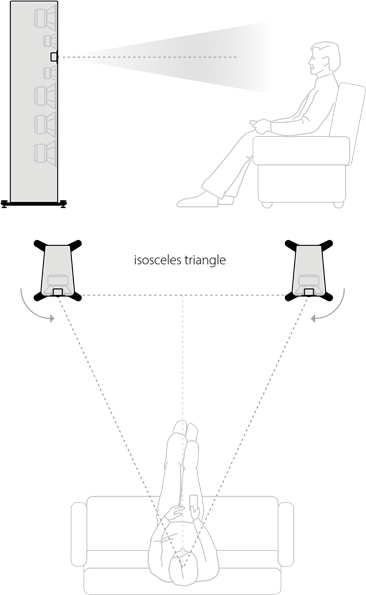

Opstelling

nuZeo luidsprekers zijn hoogwaardige, zeer neutraal klinkende actieve basreflexluidsprekers. Elke luidspreker wordt echter blootgesteld aan de verschillende invloeden van de akoestiek van de ruimte. Houd daarom rekening met de volgende algemene richtlijnen voor de opstelling:

• De basreflexpoorten aan de achterkant moeten een paar centimeter afstand hebben van de muur of aangrenzende meubelfronten om luchtstroomgeluiden te voorkomen. Een royale afstand tot zij- en achterwanden helpt ook om bas- en middenoverdrijving te verminderen.
• U bereikt het meest natuurlijke geluid als de tweeter zich ongeveer op oorhoogte bevindt. Er wordt echter nog steeds een homogeen geluidsbeeld bereikt binnen 20 graden boven en onder de tweeteras. Als uw actieve luidsprekers hoger of lager moeten worden geplaatst, moeten ze zo worden geplaatst dat de tweeters op de luisterpositie zijn gericht.
• Bij plaatsing op planken wordt het beste geluid bereikt als de voorkant van de luidsprekers gelijk ligt met de plank of iets uitsteekt.
• De luidsprekers van een stereopaar moeten op dezelfde afstand van de luisterpositie worden geplaatst. Het is raadzaam om de afstanden tussen de luidsprekers en de luisterpositie te variëren om de opstelling te vinden die het best mogelijke geluid oplevert.
• Vanwege het uitstekende stralingsgedrag van de nuZeo luidsprekers wordt het optimale geluidsbeeld in veel luistersituaties bereikt wanneer ze loodrecht op de achterwand zijn uitgelijnd. Optioneel kunt u experimenteren met het iets naar de luisterpositie draaien van de luidsprekers.

Geluidsaanpassing
Om het geluid van de luidsprekers aan te passen aan uw woonkamer of plaatsing, kunnen verschillende aanpassingen worden gemaakt met behulp van de Nubert X-Remote app. Verbind de app met de luidsprekers en navigeer naar de menu-items, afhankelijk van de gewenste instelling:

• > advanced > system hp
  om bijzonder lage frequenties die de neiging hebben om dreun te veroorzaken te verminderen.
• > room calibration
  om automatische kalibratie van de luidspreker op uw luisterpositie uit te voeren.
• > sound
  om algemene geluidsaanpassingen te maken.

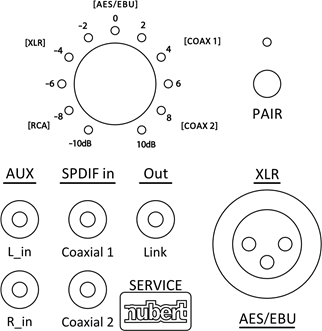

Signaalaansluitingen

Als de luidspreker alleen draadloos van audiosignalen moet worden voorzien (X-Connect of X-Connect Surround), kunt u deze stap overslaan.
Als uw luidsprekers via een kabel van audiosignalen moeten worden voorzien, sluit u deze kabels eerst aan. De volgende opties zijn beschikbaar:

XLR (analoog symmetrisch)
Elke luidspreker wordt rechtstreeks van het audiosignaal voorzien en individueel aangestuurd.

AUX (analoog asymmetrisch)
Optie A: Elke luidspreker wordt rechtstreeks van het audiosignaal voorzien en individueel aangestuurd. (Fabrieksinstelling: Kanaal L_in is actief)
Optie B: Als alternatief kunnen beide kanalen worden aangesloten op één luidspreker van een stereopaar. Deze luidspreker wordt dan de masterluidspreker. Het audiosignaal van het tweede kanaal kan worden doorgegeven via een digitale coaxkabel of via een draadloze X-Connect-verbinding.

AES / EBU (digitaal symmetrisch)
SPDIF Coaxial 1 & 2 (digitaal asymmetrisch)
De signaalkabel is aangesloten op één luidspreker van een stereopaar. Deze luidspreker wordt dan de masterluidspreker. Het audiosignaal van het tweede kanaal kan worden doorgegeven via een digitale coaxkabel of via een draadloze X-Connect-verbinding.

Wijzig de bedrading van de luidsprekers alleen als het apparaat is uitgeschakeld!

Stroomaansluiting

De meegeleverde stroomkabel wordt aangesloten op het stopcontact om een verbinding met de stroomvoorziening tot stand te brengen. Schakel nu de luidsprekers in door de knop naast het stopcontact in de ON-stand te zetten.

Draadloze koppeling met een voorversterker

Uitstekende draadloze stereo-oplossingen kunnen worden opgezet met Nubert-apparaten, zoals de high-end voorversterker nuControl X of geïntegreerde versterkers zoals nuConnect ampX of ampXL. Traditionele voorversterkers kunnen ook worden verbeterd met een nuConnect trX draadloze adapter om kabelpaden naar de actieve luidsprekers te elimineren. Surround-oplossingen kunnen ook worden opgezet met de nuZeo-luidsprekers. Hiervoor wordt de nuXinema preAV-voorversterker aanbevolen.

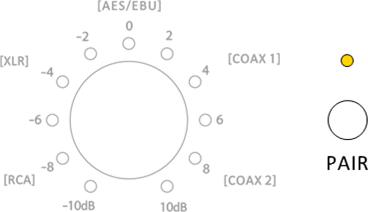

Koppelingsproces rechtstreeks op de luidspreker (fabrieksinstellingen)
Houd de knop met het label PAIR (koppelen) 3 seconden ingedrukt om het koppelingsproces te starten.

Koppelingsproces via de X-Remote-app
Het koppelingsproces kan ook worden gestart via de X-Remote-app. Verbind de app met de betreffende luidspreker, navigeer naar het hoofdmenu van de luidspreker, ga naar > setup en selecteer > wls slave (wls-slave).

In beide gevallen zoekt de luidspreker nu 2 minuten naar een compatibele draadloze master (bijv. nuControl X, nuXinema preAV) en geeft dit aan door de witte LED snel te laten knipperen.
Start nu ook het koppelingsproces op de zender. Dit kan meestal worden gedaan door de optie wls master (wls-master) te selecteren in het submenu setup (instellingen). Raadpleeg indien nodig de gebruikershandleiding van de zender.
De twee apparaten maken verbinding en een succesvolle verbinding wordt aangegeven door de LED die continu wit brandt.

Master-slave verbinding (stereopaar)

Deze stap wordt overgeslagen in de volgende gevallen:

• U hebt uw luidsprekers rechtstreeks gekoppeld aan een voorversterker (Stap 5).
• U hebt elke luidspreker afzonderlijk aangesloten via een XLR- of AUX-kabel.

De luidspreker waarop u de bronnen hebt aangesloten, is uw masterluidspreker.
Deze bestuurt de tweede luidspreker van het stereopaar, de slave-luidspreker, en stuurt er ook de juiste audiotrack naartoe. De luidsprekers moeten hiervoor met elkaar verbonden zijn, wat via een kabel of draadloos kan.

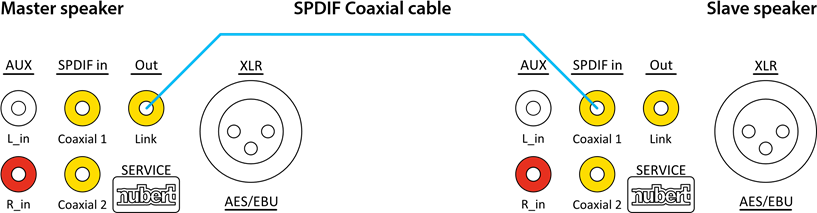

Optie A – Stereopaar met kabelverbinding
Sluit de Link Out-poort op de masterluidspreker aan op de SPDIF in Coaxial 1-poort op de slave-luidspreker met behulp van een coaxkabel.

Zorg ervoor dat beide luidsprekers in de koppelingsmodus staan door de X-Remote-app met elke luidspreker te verbinden en naar het hoofdmenu van de luidspreker te navigeren. Ga naar de optie > setup en selecteer > pair.

Optie B – Draadloos verbonden stereopaar
Als u geen kabelverbinding tussen de luidsprekers wilt gebruiken of dit niet mogelijk is, is een draadloze verbinding ook mogelijk.

Koppelingsproces via X-Remote-app
Het koppelingsproces wordt gestart op de masterluidspreker met behulp van de X-Remote-app. Verbind de app eerst met de masterluidspreker, navigeer naar het hoofdmenu van de luidspreker, ga naar > setup en selecteer > wls master. Verbind de app met de slave-luidspreker, navigeer naar het hoofdmenu van de luidspreker, ga naar > setup en selecteer > wls slave. De twee apparaten maken verbinding en een succesvolle verbinding wordt aangegeven door de LED op de achterkant van het apparaat die continu wit oplicht.

Koppelingsproces rechtstreeks op de luidspreker
(Fabrieksinstellingen)
U kunt het koppelingsproces ook op de slave-luidspreker starten zonder de app door de knop met het label PAIR 3 seconden ingedrukt te houden.

Kanaalselectie

Ten slotte moeten de juiste kanalen aan de luidsprekers worden toegewezen.

• Start de X-Remote-app en verbind deze met de masterluidspreker of zender.

Navigeer naar het hoofdmenu van de app en ga naar > channel config. Hier krijgt u een overzicht van de luidsprekers en kunt u de kanalen selecteren die voor elke luidspreker moeten worden afgespeeld.

Opmerking:
Als u de luidsprekers via X-Connect hebt aangesloten op een voorversterker zoals een nuControl X of een nuXinema preAV, moet de kanaalselectie op dat apparaat worden gemaakt.

Bronselectie en gevoeligheid

De selectie van ingang en gevoeligheid kan rechtstreeks worden gemaakt met behulp van de draaiknop aan de achterkant van de luidspreker.

Indrukken
Om te schakelen tussen gevoeligheid en ingang, drukt u op de draaiknop.

• De gevoeligheid-LED's lichten groen op
• De ingang-LED's lichten blauw op

Draaien
Door aan de knop te draaien, kan de betreffende parameter worden aangepast. Het aanpassingsbereik omvat het volgende:

• Input: De 5 bronnen die rechtstreeks via een kabel zijn aangesloten, worden geselecteerd met behulp van de draaiknop. De X-Connect draadloze ingang wordt automatisch geselecteerd door de luidspreker te koppelen.
• Sensitivity: −10 tot +10 dB, in stappen van 1 dB De momenteel geselecteerde waarde wordt aangegeven door de LED's rond de draaiknop. De LED maakt de weergave van tussenliggende stappen mogelijk door middel van twee verschillende helderheidsniveaus. Als de LED op volle helderheid brandt, is de exacte waarde naast de LED ingesteld. Als de LED met verminderde helderheid brandt, is de kleinere tussenwaarde die niet in de labeling staat vermeld ingesteld. Voorbeeld: Als de LED in het diagram rechts slechts met verminderde helderheid brandt, is een gevoeligheid van −5 dB ingesteld.

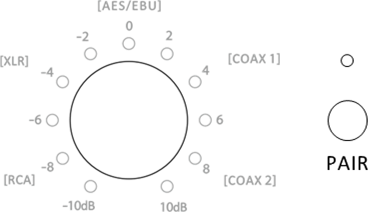

Fabrieksreset

Om de luidspreker terug te zetten naar de fabrieksinstellingen, schakelt u hem eerst uit met de schakelaar aan de achterkant van het apparaat. Wacht 10 seconden en schakel hem weer in. Binnen 3 seconden na het inschakelen houdt u beide knoppen aan de achterkant van het apparaat (SOURCE/PAIR en de druk/draai-knop) ten minste 8 seconden ingedrukt. Alle instellingen worden nu teruggezet naar hun fabrieksinstellingen.
Als alternatief kan de fabrieksreset ook worden uitgevoerd via de X-Connect-app. Navigeer naar de menu-optie
> advanced > default en bevestig de beveiligingsprompt.

Nubert X-Remote-app

Voor de bediening kunt u de Nubert X-Remote-app gebruiken, die u gratis kunt downloaden van de App Store of Play Store naar uw mobiele apparaat.


Met de X-Remote-app kunt u gemakkelijk alle instellingen vanuit uw luisterpositie maken. De app biedt extra opties die niet op de luidspreker zelf kunnen worden ingesteld. Naast de functies die al in de handleiding worden vermeld, zijn de volgende bijzonder opmerkelijk:

Wachtwoordtoewijzing
Indien nodig wordt u gevraagd om een wachtwoord in te voeren wanneer u de app voor het eerst verbindt met een compatibel apparaat. Het standaardwachtwoord is 0000.
In het menu onder
> settings > advanced > password kunt u een ander wachtwoord instellen om het apparaat te beschermen tegen onbevoegde toegang.
Als het apparaat wordt teruggezet naar de fabrieksinstellingen (standaard), wordt het wachtwoord ook teruggezet naar 0000.

Ruimte-invloeden veroorzaken vaak verstoringen, zoals booming of wegvallers in het basbereik. De X-Room Calibration maakt optimalisatie van de frequentierespons in het basbereik mogelijk, waardoor een optimale luisterervaring met krachtige, droge en precieze bassen wordt gegarandeerd. Om optimaal te profiteren van deze automatische kalibratie, verbindt u de app met het apparaat en voert u het kalibratieproces rechtstreeks uit op uw luisterpositie. De luidsprekers spelen testruis af, die wordt opgenomen door de microfoon van uw smartphone. Op basis van deze metingen berekent de app een correctiecurve en stuurt deze terug naar de luidspreker, die de frequentiecurve tijdens het afspelen aanpast om ervoor te zorgen dat u geniet van het optimale geluidsprofiel op uw luisterpositie.
Opmerking: Voor Android-apparaten vereist het gebruik van de X-Room Calibration de USB-meetmicrofoon „Nubert XRC Android Interface. "

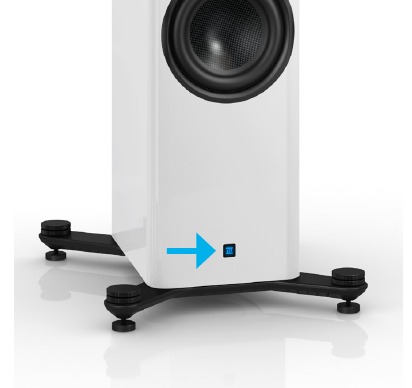

Status-LED

Aan de voorkant van de luidspreker bevindt zich een status-LED. Tijdens het gebruik geeft deze de geselecteerde ingang aan met zijn kleur. In de stand-bymodus gloeit de LED met verminderde helderheid.

Ingang:	Status-LED-kleur:
Wireless	Blauw
AUX	Groen
XLR	Wit
AES / EBU	Geel
COAX 1	Oranje
COAX 2	Rood

Opmerking:
Het gedrag van de LED kan worden aangepast via de X-Remote app.
Om dit te doen, navigeert u in het menu naar
> advanced > display > light
