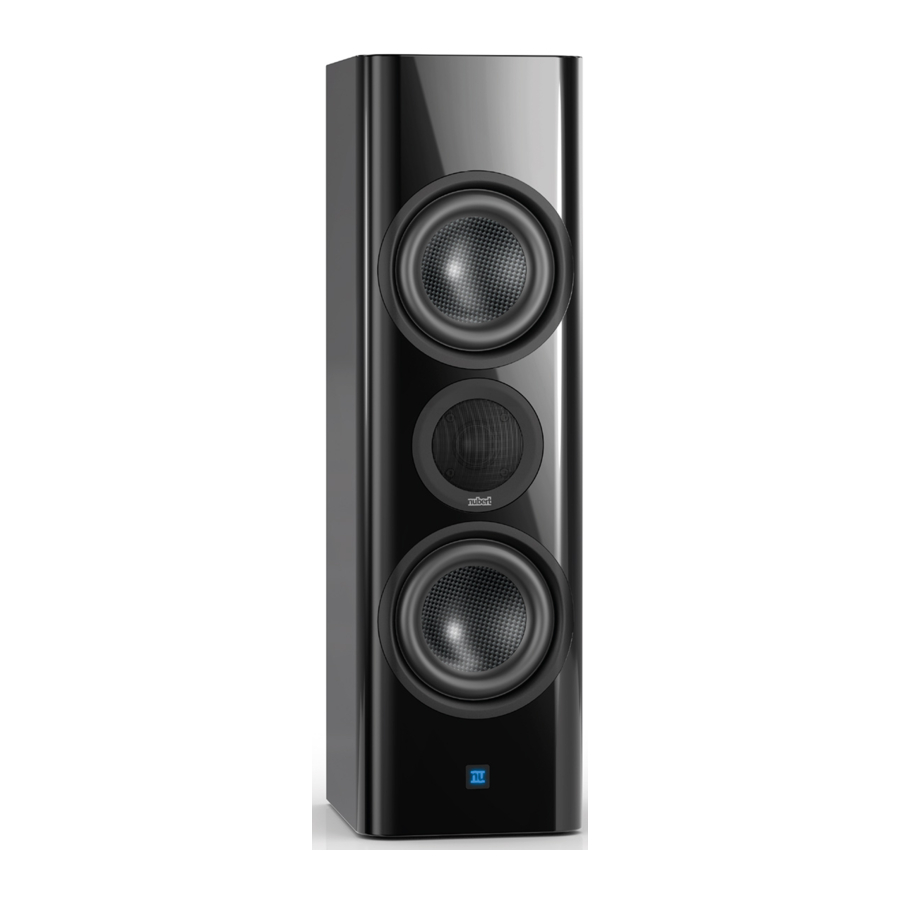

Nubert nuZeo 6 - Handleiding voor actieve luidsprekers

Koude, geluid en bedrijfsveiligheid

Wanneer luidsprekers of andere elektronische apparaten uit een koude omgeving in een warme ruimte worden gebracht, kan er condensatie ontstaan – er bestaat een risico op defecten of elektrische schokken! Bovendien kunnen lage temperaturen de beweeglijkheid van onderdelen in de luidspreker, zoals membranen, belemmeren. Wacht minstens 6 uur voordat u het apparaat inschakelt, totdat het de kamertemperatuur heeft bereikt en droog is! Uw nieuwe luidspreker beloont u met de superieure geluidskwaliteit die u terecht van Nubert verwacht.

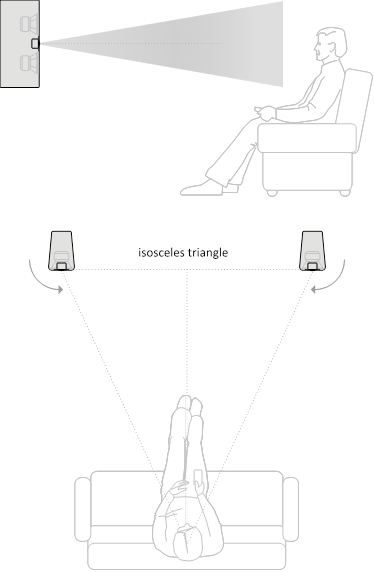

Plaatsing

Voor verticale plaatsing van de luidspreker zijn vier trillingsdempende elastische buffers aan de onderkant bevestigd, die zorgen voor een stevige stand op verschillende meubelstukken.

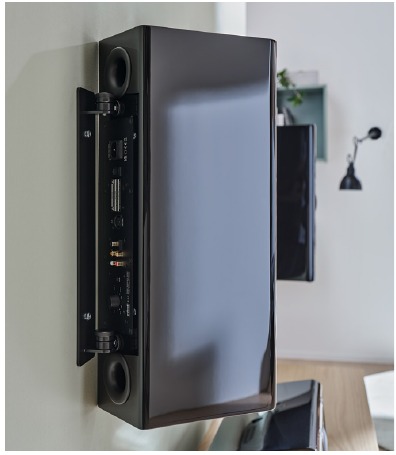

Wandmontage (optioneel)
Om de nuZeo 6 aan een muur te bevestigen, is een optionele wandbeugel apart verkrijgbaar. Deze wordt bevestigd met behulp van de twee schroefdraadcontacten aan de achterkant van de nuZeo 6 en maakt het mogelijk de luidspreker rond zijn lengteas te draaien. Gedetailleerde stapsgewijze instructies voor de montage en bevestiging van de wandbeugel zijn te vinden in de installatiehandleiding.

De nuZeo luidsprekers zijn hoogwaardige en zeer neutraal klinkende actieve basreflexluidsprekers.

Elke luidspreker is echter onderhevig aan de verschillende invloeden van de akoestiek van de ruimte. Neem daarom de volgende algemene richtlijnen voor de plaatsing in acht:

• Basreflexopeningen aan de achterkant moeten enkele centimeters afstand hebben van de muur of aangrenzende meubelfronten om luchtstroomgeluid te voorkomen. Met een royale afstand tot zij- en achterwanden wordt ook een nadruk in het bas- en middenbereik verminderd.
• Het meest natuurlijke geluid wordt bereikt wanneer de tweeter zich op oorhoogte bevindt. Zelfs 20 graden boven en onder de tweeter-as resulteert echter nog steeds in een homogeen geluidsbeeld. Als uw actieve luidsprekers hoger of lager moeten worden geplaatst, moeten ze zo worden geplaatst dat de tweeters op de luisterpositie zijn gericht.
• Bij plaatsing op planken wordt het beste geluid bereikt wanneer de voorkant van de doos gelijk ligt met de plankranden of zelfs iets uitsteekt.
• De luidsprekers van een stereopaar moeten op gelijke afstand van de luisterpositie worden geplaatst. Het is raadzaam om de afstanden tussen de luidsprekers en de luisterpositie te variëren om de plaatsing te vinden met het beste geluidsresultaat.
• Vanwege het uitstekende omnidirectionele gedrag van de nuZeo luidsprekers wordt het optimale geluidsbeeld in veel luistersituaties bereikt wanneer ze loodrecht op de achterwand zijn uitgelijnd. Optioneel kunt u experimenteren met het iets naar de luisterpositie draaien van de luidsprekers.

Geluidsaanpassing

Om het geluid van de luidsprekers aan uw kamer of plaatsing aan te passen, kunnen verschillende aanpassingen worden gedaan met de Nubert X-Remote App). Verbind de app met de luidsprekers en navigeer naar de volgende menu-items, afhankelijk van de gewenste instelling:

> advanced > system hp
om bijzonder lage frequenties te verminderen die de neiging hebben om te dreunen.

> room calibration
voor automatische kalibratie van de luidspreker op uw luisterpositie.

> sound
voor algemene geluidsaanpassingen.

Signaalverbindingen

Als de luidspreker alleen via draadloos (X-Connect of X-Connect Surround) van audiosignalen moet worden voorzien, kunt u deze stap overslaan. Als uw luidsprekers via een kabel van audiosignalen moeten worden voorzien, sluit u eerst deze kabels aan. De volgende opties zijn beschikbaar:

XLR (analoog gebalanceerd)

Elke luidspreker wordt rechtstreeks van het audiosignaal voorzien en individueel aangestuurd.

AUX (analoog ongebalanceerd)

Optie A: Elke luidspreker wordt rechtstreeks van het audiosignaal voorzien en individueel aangestuurd. (Fabrieksinstelling: Kanal L_in is actief)

Optie B: Als alternatief kunnen beide kanalen worden aangesloten op één luidspreker van een stereopaar. Deze luidspreker fungeert dan als de masterluidspreker. Het audiosignaal van het tweede kanaal kan worden doorgegeven via een digitale coaxkabel of een draadloze X-Connect-verbinding.

AES / EBU (digitaal gebalanceerd)
SPDIF Coaxiaal 1 & 2 (digitaal ongebalanceerd)

De signaalkabel wordt aangesloten op één luidspreker van een stereopaar. Deze luidspreker fungeert dan als de masterluidspreker. Het audiosignaal van het tweede kanaal kan worden doorgegeven via een digitale coaxkabel of een draadloze X-Connect-verbinding.

Let op
Breng alleen wijzigingen aan in de luidsprekerbekabeling als het apparaat is uitgeschakeld!

Stroomaansluiting

Sluit de meegeleverde stroomkabel aan op het stopcontact om de verbinding met het elektriciteitsnet tot stand te brengen. Schakel de luidsprekers in door de schakelaar naast het stopcontact in de AAN-stand te zetten.

Draadloze koppeling met een voorversterker

Uitstekende draadloze stereo-oplossingen kunnen worden opgezet met Nubert-apparaten zoals de high-end voorversterker nuControl X of geïntegreerde versterkers zoals nuConnect ampX of ampXL. Traditionele voorversterkers kunnen ook worden aangevuld met een nuConnect trX draadloze adapter om kabelpaden naar actieve luidsprekers te besparen. Surround-oplossingen kunnen ook worden opgezet met de nuZeo-luidsprekers. Hiervoor wordt de nuXinema preAV-voorversterker aanbevolen.

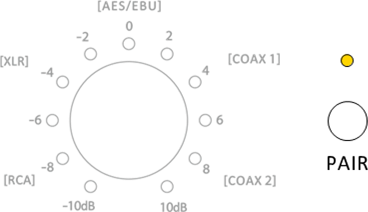

Koppelingsproces direct op de luidspreker (fabrieksinstelling)

Houd de knop met het label PAIR (KOPPELEN) 3 seconden ingedrukt om het koppelingsproces te starten.

Koppelingsproces via de X-Remote App

Het koppelingsproces kan ook worden gestart via de X-Remote App. Verbind de app met de betreffende luidspreker, navigeer naar het hoofdmenu van de luidspreker, selecteer > setup (instellingen) en kies > wls slave.

In beide gevallen zoekt de luidspreker gedurende 2 minuten naar een compatibele draadloze master (bijv. nuControl X, nuXinema preAV), wat wordt aangegeven door snel knipperen van de witte LED.

Start ook het koppelingsproces op de zender. Dit gebeurt meestal door de vermelding wls master te selecteren in het submenu setup (instellingen). Raadpleeg indien nodig de gebruikershandleiding van de zender.

De apparaten maken verbinding; een succesvolle verbinding wordt aangegeven door een constant brandende witte LED.

Master-slave verbinding (stereopaar)

Deze stap wordt overgeslagen in de volgende gevallen:

• U hebt uw luidsprekers rechtstreeks met een voorversterker gekoppeld (stap 5).
• U hebt elke luidspreker afzonderlijk via een XLR- of AUX-kabel aangesloten.

De luidspreker waarop u de spelers hebt aangesloten, is uw masterbox.
Hij bestuurt de tweede luidspreker van het stereopaar, de slaveluidspreker, en geeft er ook de juiste audiotrack aan door. De luidsprekers moeten met elkaar verbonden zijn. Dit kan via een kabel of draadloos.

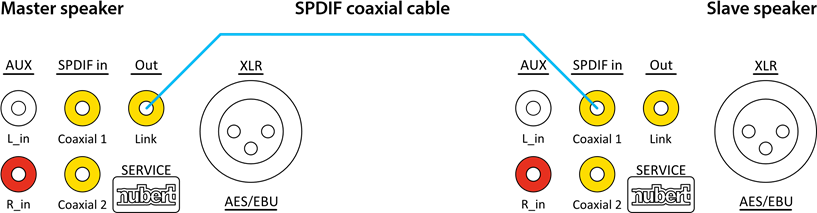

Optie A – Bekabeld stereopaar

Sluit de Link Out-poort op de masterluidspreker aan op de SPDIF in Coaxial 1-poort op de slaveluidspreker met behulp van een coaxkabel.

Zorg ervoor dat beide luidsprekers in de koppelingsmodus staan door de X-Remote App met elke luidspreker te verbinden en naar het hoofdmenu van de luidspreker te navigeren. Selecteer de vermelding > setup (instellingen) en kies > pair (koppelen).

Optie B – Draadloos stereopaar

Als u geen kabelverbinding tussen de luidsprekers wilt hebben of deze niet tot stand kunt brengen, is een draadloze verbinding ook mogelijk.

Koppelingsproces via de X-Remote App

Het koppelingsproces wordt gestart op de masterluidspreker via de X-Remote App. Verbind eerst de app met de masterluidspreker, navigeer naar het hoofdmenu van de luidspreker, selecteer > setup (instellingen) en kies > wls master.

Verbind vervolgens de app met de slaveluidspreker, navigeer naar het hoofdmenu van de luidspreker, selecteer > setup (instellingen) en kies > wls slave. De apparaten maken verbinding; een succesvolle verbinding wordt aangegeven door een constant brandende witte LED aan de achterkant van het apparaat.

Koppelingsproces direct op de luidspreker (fabrieksinstelling)

Op de slaveluidspreker kunt u het koppelingsproces ook zonder de app starten door de knop met het label PAIR (KOPPELEN) 3 seconden ingedrukt te houden.

Kanaalselectie

Ten slotte moeten de juiste kanalen aan de luidsprekers worden toegewezen.

• Start de X-Remote App en verbind deze met de masterluidspreker of de zender.

Navigeer naar het hoofdmenu van de app, selecteer de vermelding > channel config (kanaalconfiguratie). Hier krijgt u een overzicht van de luidsprekers en kunt u de kanalen selecteren die voor elke luidspreker moeten worden afgespeeld.

Opmerking:
Als u de luidsprekers via X-Connect hebt aangesloten op een voorversterker zoals een nuControl X of nuXinema preAV, wordt de kanaalselectie op dat apparaat gemaakt.

Bronselectie en gevoeligheid

De selectie van ingang en gevoeligheid kan rechtstreeks worden gemaakt met behulp van de draaiknop aan de achterkant van de luidspreker.

Drukken

Om te schakelen tussen gevoeligheid en ingang, drukt u op de draaiknop.

• Gevoeligheid - LED's lichten groen op
• Ingang - LED's lichten blauw op

Draaien

Door aan de knop te draaien, kan de betreffende parameter worden gevarieerd. Het aanpassingsbereik omvat:

• Ingang: De 5 rechtstreeks aangesloten bronnen worden geselecteerd via de draaiknop. De draadloze X-Connect-ingang wordt automatisch geselecteerd door de luidspreker te koppelen.
• Gevoeligheid: −10 tot +10 dB in stappen van 1 dB
• De huidige waarde wordt aangegeven door de LED's rond de draaiknop. De LED maakt de weergave van tussenstappen mogelijk door middel van twee verschillende helderheidsniveaus. Als de LED volledig oplicht, is de exacte waarde naast de LED ingesteld. Als de LED met verminderde helderheid oplicht, is de kleinere tussenwaarde ingesteld.
  Voorbeeld: Als de LED in de afbeelding aan de rechterkant met verminderde helderheid oplicht, is een gevoeligheid van −5 dB ingesteld.

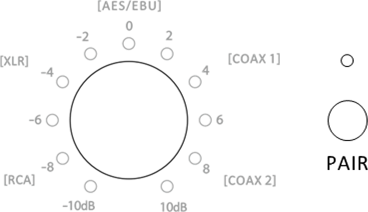

Fabrieksreset

Om de luidspreker terug te zetten naar de fabrieksinstellingen, moet deze eerst worden uitgeschakeld met behulp van de schakelaar aan de achterkant van het apparaat. Wacht 10 seconden en schakel hem weer in. Binnen 3 seconden na het inschakelen moeten beide knoppen aan de achterkant van het apparaat (SOURCE/PAIR en de draaiknop) minstens 8 seconden ingedrukt worden gehouden.
Alle instellingen zijn nu teruggezet naar de fabrieksinstellingen.

Als alternatief kan de fabrieksreset ook worden uitgevoerd via de X-Connect App. Navigeer naar het menu-item > advanced > default (geavanceerd > standaard) en bevestig de beveiligingsprompt.

Nubert X-Remote App

Om de luidsprekers te bedienen, kunt u de Nubert X-Remote App gebruiken, die u gratis kunt downloaden in de App Store of Play Store op uw mobiele apparaat.
Met de X-Remote App kunt u gemakkelijk alle instellingen vanaf uw luisterpositie maken. De app biedt ook extra opties die niet rechtstreeks op de luidspreker kunnen worden ingesteld. Naast de functies die al in de handleiding zijn vermeld, zijn de volgende bijzonder opmerkelijk:

Wachtwoordtoewijzing

Wanneer u de app voor het eerst met een geschikt apparaat verbindt, wordt u mogelijk gevraagd om een wachtwoord in te voeren. Het standaardwachtwoord is 0000.
In het menu onder
> settings > advanced > password (instellingen > geavanceerd > wachtwoord)
kunt u een ander wachtwoord instellen om het apparaat te beschermen tegen ongeoorloofde toegang.
Als het apparaat wordt teruggezet naar de fabrieksinstellingen (standaard), wordt het wachtwoord ook teruggezet naar 0000.

X-ROOM CALIBRATION

Interferentie zoals dreunen of dips in het basbereik wordt vaak veroorzaakt door invloeden van de ruimte. De X-Room Calibration maakt optimalisatie van de frequentierespons in het basbereik mogelijk, wat zorgt voor een optimale luisterervaring met een pittige, droge en responsieve bas. Om het meeste uit deze automatische kalibratie te halen, verbindt u de app met het apparaat en voert u de kalibratie rechtstreeks uit op uw luisterpositie. De luidsprekers spelen testruis af, die wordt opgevangen door de microfoon van uw smartphone. Op basis van deze meetgegevens berekent de app een correctiecurve en verzendt deze terug naar de luidspreker, die de frequentiecurve tijdens het afspelen aanpast, zodat u geniet van het optimale geluidsbeeld op de luisterpositie.

Hinweis:
Voor Android-apparaten is de USB-meetmicrofoon „Nubert XRC Android Interface" vereist om X-Room Calibration te gebruiken.

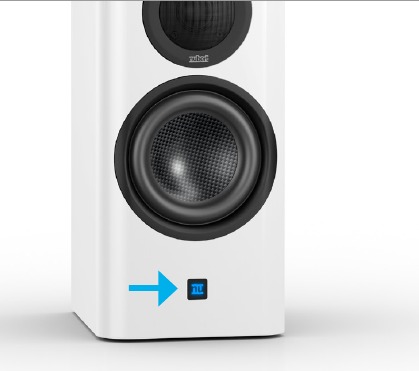

Status-LED

De status-LED bevindt zich aan de voorkant van de luidspreker. Tijdens bedrijf geeft hij de geselecteerde ingang aan door zijn kleur. In de stand-bymodus licht de LED op met verminderde helderheid.

Opmerking:
Het gedrag van de LED kan worden beïnvloed via de X-Remote App.
Navigeer naar het menu-item > advanced > display > light (geavanceerd > display > licht)

Technische specificaties, fouten en weglatingen voorbehouden
Onze algemene voorwaarden (AV) zijn te vinden op onze website www.nubert.de/en/gtc/

E-mail: info@nubert.de
Hotline: +49 (0)7171 8712-0

www.nubert.de
