Nubert nuPro A-700 - Handleiding actieve luidspreker

Inleiding

Als u deze handleiding zorgvuldig leest, is het instellen van uw nieuwe luidspreker snel en eenvoudig.
We leggen de installatie, de aansluitingen en de dagelijkse bediening uit, zodat u de best mogelijke geluidskwaliteit kunt bereiken en het meeste uit uw nieuwe nuPro-luidspreker kunt halen.
Het Nubert-team wenst u vele uren muzikaal plezier!

Lage temperaturen en geluid

Wanneer luidsprekers worden verzonden en afgeleverd tijdens de koude maanden van het jaar, is het absoluut noodzakelijk dat ze zich aanpassen aan de temperatuur van de leefruimte. Lage temperaturen hebben een aanzienlijke invloed op de bewegende delen van een luidspreker, zoals het diafragma, de spreekspoel, de rand en de spider. Het vermogen van deze componenten om snelle oscillaties te volgen of grote uitslagen te maken, is daardoor aanzienlijk beperkt. Dit is niet gevaarlijk, maar "bevroren" luidsprekers zijn verre van hun akoestische piek. Daarom onze tip: wanneer uw nieuwe luidsprekers op een koude winterdag aankomen, geef ze dan een paar uur de tijd om te acclimatiseren. Uw Nubert-luidsprekers zullen u bedanken met de superieure geluidskwaliteit die u van ons gewend bent.

Uitpakken en leveringsomvang

Uitpakken
Vermijd het gebruik van scherpe of puntige voorwerpen bij het uitpakken van uw luidsprekers. Bewaar de verpakking op een veilige plaats voor het geval u de luidspreker later moet vervoeren.

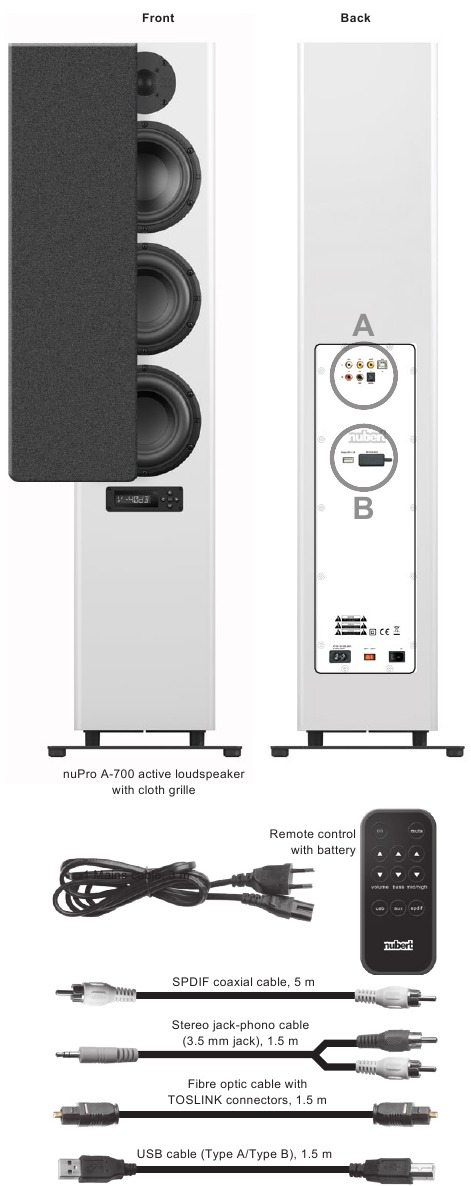

Leveringsomvang
Als de levering compleet is, bevat deze de volgende onderdelen:

1 nuPro A-700 actieve luidspreker
1 Stoffen rooster
1 Grondplaat met rubberen voetjes
1 Montageset: 4 schroeven, 4 afstandhouders, 1 kruiskopschroevendraaier
1 Afstandsbediening met batterij
1 Netkabel, 3 m
4 Signaalkabels:

• SPDIF coaxkabel, 5 m
• Stereo jack-phono kabel (3,5 mm jack), 1,5 m
• Glasvezelkabel met TOSLINK-connectoren, 1,5 m
• USB-kabel (Type A/Type B), 1,5 m

Stoffen rooster

Het stoffen rooster beschermt de luidsprekerdrivers (bijvoorbeeld tegen nieuwsgierige kinderen die graag tweeter domes indrukken) en biedt een visueel contrast voor diegenen die het technische uiterlijk van luidsprekerdrivers niet prettig vinden. Het wordt voorzichtig tegen de voorkant van de luidspreker geplaatst en magnetisch op zijn plaats gehouden. Zorg ervoor dat het oppervlak van de baffle niet beschadigd raakt. Met het verwijderde stoffen rooster klinkt de luidspreker wat helderder en duidelijker – de keuze is aan u.

Installatie

De nuPro A-700 zijn hoogwaardige, zeer neutrale, volledig actieve Hi-Fi-/studio-/multimedialuidsprekers (3-weg basreflexsysteem). Ze maken indruk met een extreem homogene, nauwkeurige en "directe" geluidsweergave met de fijnste resolutie in het hele frequentiespectrum. Zelfs "eerlijke luidsprekers" worden echter blootgesteld aan de vele invloeden van de ruimteakoestiek. Om een zo natuurlijk en levensecht mogelijke weergave te bereiken, dient u de volgende algemene installatie-instructies in acht te nemen:

• De luidspreker moet minstens 50 centimeter van de achter- en zijwanden worden geplaatst. Op die manier geplaatst, biedt de luidspreker een optimale beeldvorming. Enige afstand tot de achter- en zijwanden helpt ook om een niveauverhoging in de bas- en fundamentele bereiken te voorkomen. Als de basweergave als te sterk wordt ervaren wanneer de luidsprekers dicht bij een muur worden geplaatst, kunt u de lagere afsnijfrequentie van de luidsprekers verhogen, zoals beschreven onder systeem hp, en/of het basvolume aanpassen met de basregeling als een "tegenmaatregel".
• Binnen luisterhoeken tot 20 graden buiten de horizontale as zult u geen significante verandering of verlies in geluidskwaliteit ervaren. Alleen bij grotere luisterhoeken verliest het geluid iets van zijn helderheid. Het is dan raadzaam om de luidsprekers naar de luisterpositie te richten of – als dit niet mogelijk is – de hoge tonenregeling te gebruiken om het geluid iets helderder te maken.
• Het meest natuurlijke geluid wordt bereikt wanneer de tweeter zich ongeveer op oorhoogte bevindt. Maar zelfs 20 graden boven de tweeteras is het geluid nog steeds homogeen.

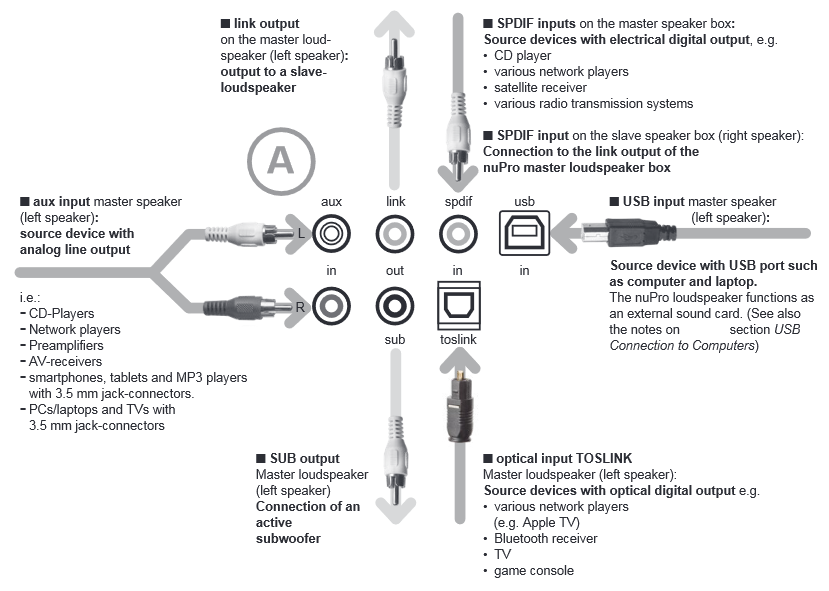

Aansluitingen en toepassingsvoorbeelden

De nuPro-boxen moeten volledig bekabeld zijn voordat ze worden ingeschakeld, zie ook onze afzonderlijke inbedrijfstellingsinstructies..
De standaardinstelling van de nuPro-software definieert de linker luidspreker van een stereopaar als master, de rechter als slave. Alle instellingen van de luidsprekers zijn gebaseerd op deze toewijzing. De digitale aansluiting van de luidsprekers maakt hun gezamenlijke bediening mogelijk. Alle instellingen worden gemaakt op de linker master-luidspreker en alle bronapparaten worden ook op deze luidspreker aangesloten.
Een actieve subwoofer kan ook worden aangesloten. Gebruik de afstandsbediening om te selecteren welke van de aangesloten apparaten u wilt beluisteren. U kunt ook beide luidsprekers afzonderlijk configureren en bedienen. Zie het gedeelte "SETUP" voor meer informatie.

• USB-voedingspoort
  De USB-poort levert 5 V/1,0 A vermogen, waardoor u gemakkelijk verschillende apparaten (bijv. smartphones) of draadloze radio-ontvangers rechtstreeks vanaf de A-700 kunt voeden. Deze USB-connector is alleen voor stroom, geen audio!

• Servicepoort
  U vindt een serviceconnector onder de rubberen afdekking. De afdekking mag alleen worden verwijderd door geautoriseerde Nubert-technici. Er bevinden zich geen door de gebruiker te onderhouden onderdelen onder de afdekking!


USB-aansluiting op een computer

Uw nuPro actieve luidspreker kan worden gebruikt als een hoogwaardige, plug-and-play compatibele USB-interface.

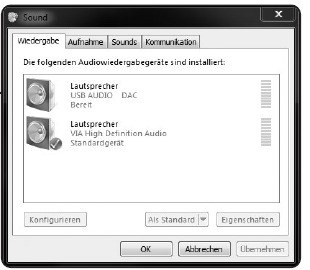

Windows
Onder de huidige Windows-versies moet u de nuPro-luidspreker handmatig instellen als het standaard afspeelapparaat wanneer u deze voor het eerst op uw computer aansluit.

1. Sluit uw nuPro aan op uw computer met de meegeleverde USB-kabel
2. Klik op het bureaublad op de statusbalk (onder aan het scherm, rechterrand) met een rechtermuisklik op het luidsprekersymbool en vervolgens op de vermelding „Afspeelapparaten". Ga als alternatief in het „Configuratiescherm" naar de vermelding „Geluid".
3. Er wordt een venster geopend met beschikbare afspeelapparaten.

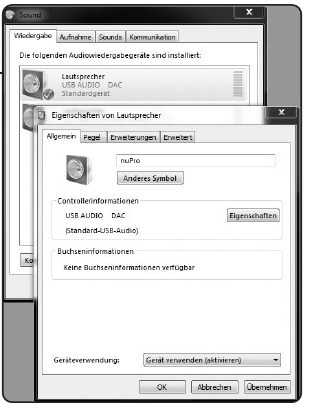

1. De nuPro-luidspreker verschijnt als "Lautsprecher USB Audio DAC" op de lijst
2. Klik erop en stel hem in als standaard.
3. Klik op toepassen om uw instellingen op te slaan

4. U kunt de naam en het pictogram van uw nuPro-luidspreker wijzigen als u dat wilt. Om dit te doen, klikt u eenvoudig op het apparaat "USB Audio DAC" en vervolgens op "eigenschappen". In het venster dat wordt geopend, kunt u de naam en het pictogram wijzigen.

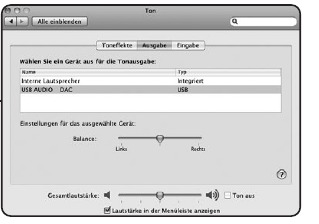

MAC OS X

1. Sluit uw nuPro aan op uw computer met de meegeleverde USB-kabel
2. Navigeer in de systeeminstellingen naar >Hardware >Geluid >uitvoerapparaat
3. Selecteer „USB Audio DAC"

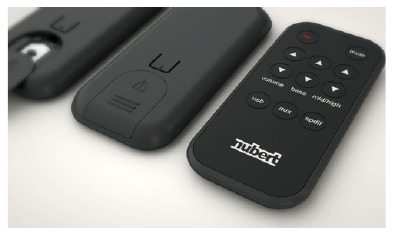

Afstandsbediening

De afstandsbediening van de nuPro biedt directe toegang tot alle veelgebruikte functies:

• aan
  Met deze toets schakelt u de luidspreker tussen de actieve en de stand-bymodus.
• volume en mute
• Het volume kan worden aangepast met de volumetoetsen, met de mute-toets kunt u de luidsprekers dempen en het dempen opheffen.
• bass en mid/high
  De afstandsbediening maakt een eenvoudige aanpassing van het geluidskarakter van de nuPro-luidsprekers mogelijk. De mid/high-toetsen worden gebruikt om de basintensiteit te verhogen en te verlagen, terwijl de mid/high-toetsen kunnen worden gebruikt om het mid/high-bereik tot ± 12 dB aan te passen. Zie het gedeelte "Tilt Control" hieronder voor meer informatie.
• usb · aux · spdif
  Met deze toetsen selecteert u de bron die u wilt beluisteren. USB selecteert de USB-ingang, aux de analoge ingang. Door op spdif te drukken, schakelt u tussen de elektrische en de optische digitale ingangen.

Bij het hanteren van de afstandsbediening:
Zorg ervoor dat de batterij correct is geplaatst, met inachtneming van de polariteit van de batterij. Als u de batterij moet vervangen, gebruik dan altijd een hoogwaardige CR2025-batterij.

Afstandsbedieningssignalen, AS-250 en de nuPro A-serie.
De afstandsbedieningssignalen van de AS-250 en de nuPro A-serie luidsprekers veroorzaken geen interferentie met elkaar, waardoor het mogelijk is om combinaties van deze systemen te gebruiken zonder per ongeluk de verkeerde luidspreker te bedienen.

Constructie en technologie

Tilt Control
De midden-/hoge tonenregeling van de nuPro-luidsprekers heeft de kenmerken van een zogenaamde "Tilt control". Terwijl standaard hoge tonenregelingen de frequentierespons "buigen" en dus kleuringen produceren, beïnvloedt deze regeling de frequentierespons continu op een lineaire manier. Dit behoudt perfect het basistonale karakter van de luidspreker en de harmonie van het geluidsbeeld. De Mid/Hi-toonregeling maakt een verhoging of verlaging van de frequentierespons met maximaal 12 dB bij 20 kHz mogelijk.

Autogain
Na het inschakelen stelt de nuPro-luidspreker automatisch de ingangsgevoeligheid in. Om deze reden is het belangrijk dat u uw bronnen aansluit en ze een paar seconden laat afspelen voordat u de nuPro inschakelt. Als de spanning van het signaal tijdens het afspelen te veel toeneemt, wordt de ingangsgevoeligheid automatisch verlaagd. U kunt deze functie in het menu deactiveren (zie het gedeelte "AGAIN").

Digitale signaalverwerking
Voor maximale fidelity wordt het signaalpad van een nuPro-luidspreker volledig digitaal gehouden: digitale ingangssignalen gaan rechtstreeks naar de digitale signaalprocessor (DSP), die vervolgens crossover-functies en optimalisatie van de frequentierespons uitvoert. Analoge bronnen worden eerst omgezet in een digitaal signaal door hoogwaardige A/D-converters. Het signaal blijft digitaal tot in de eindversterkers voor de best mogelijke precisie en signaal-ruisverhouding.

Latentiecompensatie
Vanwege de digitale signaalverwerking wordt een kleine vertraging geïntroduceerd, zogenaamde latentie. Als u extra nuPro-luidsprekers aansluit op de link-uitgang, wordt deze vertraging automatisch gecompenseerd om de best mogelijke tijduitlijning te garanderen. Het resultaat is een optimaal stereobeeld met een nauwkeurige stemlocatie (zie het gedeelte "verdere toepassingen").

Geluidsformaat
De digitale ingangen van uw nuPro-luidsprekers accepteren alleen signalen in PCM-formaat. Het kan daarom nodig zijn om de instellingen van spelers zoals tv's of gameconsoles dienovereenkomstig aan te passen. Selecteer hiervoor "PCM" als uitvoerformaat in het afspeelmenu. Raadpleeg de handleiding van uw bronapparaat.

Een paar nuPro's uitschakelen
Als de masterluidspreker naar de stand-bymodus schakelt (door automatische uitschakeling of handmatig met de afstandsbediening), volgen de andere luidsprekers die in de PAIR-modus worden gebruikt automatisch. Omdat deze luidsprekers nu echter korte tijd geen stuursignaal ontvangen, schakelen ze kort over naar de SINGLE-modus voordat ze worden uitgeschakeld en tonen ze dit in het display. Dit is normaal en heeft geen invloed op de functie van de nuPro's. Als echter de stand-byknop van de afstandsbediening tijdens het uitschakelproces opnieuw wordt ingedrukt, kan de luidspreker in sommige gevallen in de SINGLE-modus blijven. In dit geval kan het nodig zijn om de box één voor één in te schakelen. Om dit te doen, drukt u op de …-knop terwijl de masterbox is ingeschakeld.

Automatische aan/uit-functie
De automatische aan/uit-functie reageert anders, afhankelijk van de geselecteerde ingang: Als er geen signaal aanwezig is op de analoge ingang, schakelt de luidspreker na 20 minuten over naar stand-by. Zodra een analoog ingangssignaal wordt gedetecteerd, schakelt de luidspreker weer in. Bij de andere ingangen wordt de activiteit van de aangesloten bron bewaakt, waardoor de luidspreker onmiddellijk kan worden uit- of ingeschakeld. Bij de SPDIF- en optische digitale ingangen wordt de aanwezigheid van de digitale datastroom bewaakt, terwijl bij de USB-ingang de aanwezigheid van USB-voedingsspanning wordt gedetecteerd. De auto-aan-functie is alleen actief als de luidspreker door de auto-uit-functie in de stand-by is gezet. Om de luidspreker te activeren, moet er een signaal aanwezig zijn op de ingang die was geselecteerd toen de luidspreker in de stand-by ging Opmerking: Moderne computers hebben vaak USB-aansluitingen die een constante spanning leveren (bijv. voor het opladen van een mobiele telefoon), zelfs wanneer de computer is uitgeschakeld. Als u de auto-aan-functie van uw nuPro actieve luidsprekers in combinatie met de USB-ingang wilt gebruiken, moet u een USB-connector gebruiken die met de computer wordt uitgeschakeld.

Uw nuPro-luidsprekers configureren

Wanneer de nuPro's worden ingeschakeld, configureren ze zichzelf automatisch als Master- of Slave-luidspreker, afhankelijk van de bekabeling. Ze zijn nu klaar voor gebruik. Zie de afzonderlijke snelstartgids voor meer informatie over de basisconfiguratie van uw nuPro-luidsprekers.
Alle instellingen kunnen worden aangepast en afgelezen met behulp van het toetsenblok en het display aan de voorkant van de luidspreker. Na 8 seconden inactiviteit keert het display terug naar de standaard uitlezing (standaard: niveau). Door op een toets te drukken, gaat u naar het laatst gebruikte menu of kunt u het volume aanpassen.
Door op … in het volumemenu te drukken, krijgt u toegang tot het hoofdmenu. Door op deze toets te drukken, gaat u altijd terug naar een hoger menuniveau.
Door op ‡ of ˆ te drukken, krijgt u toegang tot de verschillende menu's en kunt u hun instellingen wijzigen.
Door op te drukken, komt u in een submenu. Door op de MENU-toets in het midden te drukken, bevestigt u een selectie die u hebt gemaakt of bevestigt u de keuze van een submenu.
Opmerking: Uw instellingen worden opgeslagen wanneer het display terugkeert naar de standaardstatus. Als de stroom naar de nuPro-luidspreker verloren gaat voordat dit gebeurt, laadt de luidspreker de laatst opgeslagen status wanneer de stroom wordt hersteld.

• VOLUME
  Gebruik de ‡ ‡ en ˆ toetsen om het volume aan te passen.
  Opmerking: Het weergegeven niveau kan worden ingesteld om een positieve of negatieve waarde weer te geven. Houd de centrale MENU-toets ingedrukt om het display naar uw voorkeur in te stellen.

  	Mode A	Mode B
  Maximum Level	Vol 80	V 0 dB
  Minimum Level	Vol 0	V-80 dB

• INPUT
  Gebruik de ‡ ‡ en ˆ ˆ toetsen om een bron te selecteren.

  AUX IN	Analoge lijninvoer
  USB IN	USB-ingang
  SPDIF	Elektrische digitale ingang
  OPTICL	Elektrische optische ingang

• CHANNL (Kanaal)
  Hier kunt u specificeren of de betreffende nuPro het linker (LEFT) of rechter (RIGHT) kanaal moet afspelen. Als u wilt dat de luidspreker een monosignaal weergeeft, kan dit hier ook worden ingesteld. Opmerking: dit menu-item is alleen beschikbaar in de SINGLE-configuratie, zie sectie SETUP.
• MID HI (Midden/hoog)
  Gebruik de ‡ ‡ en ˆ ˆ toetsen om het midden/hoog niveau met maximaal 12 dB te verhogen of te verlagen. Zie ook de sectie "Tiltregeling".
• BASS
  Gebruik de ‡ ‡ en ˆ ˆ toetsen om het basniveau met maximaal 12 dB te verhogen of te verlagen.
• BAL (Balans)
  Gebruik de ‡ ‡ en ˆ ˆ toetsen om het relatieve niveau tussen het linker- en rechterkanaal met maximaal 9 dB te wijzigen.
• SUBOUT
  De subwooferuitgang geeft een laagdoorlaat mono-sumsignaal. In dit menu kunt u de gewenste crossoverfrequentie voor de subwoofer instellen. Gebruik de ‡ ‡ en ˆ ˆ toetsen om de crossoverfrequentie te wijzigen.
  Opmerking: De sub out-uitgang geeft altijd een monosignaal dat wordt gevormd uit het signaal van het huidige bronapparaat.
• SYS HP (Hoogdoorlaat- en crossoverfrequentie)
  In dit menu kunt u de hoogdoorlaatfilterfrequentie (lo-cut) instellen. Dit is vooral handig als u een subwoofer aansluit op uw nuPro-luidspreker.
  Gebruik de ‡ ‡ en ˆ ˆ toetsen om het filter te activeren (ON) of te deactiveren (OFF). Als het filter is ingesteld op ON, drukt u op † of de MENU-toets om naar het volgende menu te gaan waar u de juiste frequentie kunt instellen met behulp van de ‡ ‡ en ˆ ˆ toetsen
  Opmerking: Het instellen van het hoogdoorlaatfilter op een hogere frequentie verhoogt het maximaal mogelijke geluidsdrukniveau van uw nuPro-luidspreker.
• SETUP
  Dit menu-item wordt gebruikt om de bedrijfsmodus te selecteren.
  Als u uw nuPro actieve luidsprekers als een stereopaar gebruikt, selecteert u pair (paar) voor beide luidsprekers. Dit is ook de fabrieksinstelling. De luidsprekers configureren zichzelf dus automatisch als slave en master. Beide luidsprekers kunnen worden bediend vanaf de master-luidsprekerbox.
  Als u uw boxen individueel wilt configureren, kunt u hier het menu-item SINGLE selecteren. U hebt nu toegang tot de volledige configuratie van de luidsprekerbox.
  Opmerking: in de SINGLE-configuratie geeft de box het geselecteerde ingangssignaal volledig in SPDIF-formaat uit bij de link-uitgang. In de PAIR-modus wordt slechts één kanaal uitgevoerd.
• DISPLY (Display)
  Na 8 seconden inactiviteit keert het display terug naar de standaard uitlezing. In het DISPLY-menu kunt u deze uitlezing wijzigen. U kunt het display instellen om het niveau (VOLUME), het nuPro-logo (LOGO) weer te geven of het display uit te schakelen (OFF).
• LIM DS (status limiter/overbelastingsbeveiliging weergeven)
  Elke nuPro-luidspreker heeft een ingebouwd, altijd actief beveiligingscircuit, dat de drivers betrouwbaar beschermt tegen overbelasting. Als de ingebouwde overbelastingsbeveiliging actief is, wordt dit op het display aangegeven met het woord LIMIT. In dit menu kunt u ervoor kiezen om dit waarschuwingsbericht weer te geven (ON) of niet (OFF).
  Opmerking: Het display begint al met zeer kleine reacties van de limiter – lang voordat een limiter-effect hoorbaar is.
• PRESET
  In dit menu kunt u alle instellingen van de nuPro-luidspreker opslaan in drie presets. Om dit te doen, selecteert u de preset-slot waarin u wilt opslaan met behulp van de ‡ ‡ en ˆ ˆˆ toetsen en drukt u vervolgens op de MENU-knop totdat het woord SAVING op het display verschijnt. Om een preset op te roepen, selecteert u deze in het menu en bevestigt u met een korte druk op de centrale MENU-knop. LODING wordt dan kort weergegeven op het display om de selectie te bevestigen.
• AUTO
  De elektronica van de nuPro-luidsprekers heeft een automatische stand-byfunctie, die de luidspreker automatisch in stand-by schakelt en weer inschakelt wanneer dat nodig is. Door OFF te selecteren, wordt deze functie uitgeschakeld. Meer informatie over de automatische stand-byfunctie is te vinden in het gedeelte "Constructie en technologie".
• AGAIN (Autogain)
  Standaard is de ingangsgevoeligheid van uw nuPro-luidspreker automatisch ingesteld om overbelasting en vervorming te voorkomen. Als u deze functie niet wilt gebruiken, selecteert u OFF in dit menu. De ingangsgevoeligheid is dan vast ingesteld op 1,5 V. Zie ook "constructie en technologie".
• DEFALT (Standaard)
  In dit menu kunt u de luidspreker terugzetten naar de fabrieksinstellingen. Om uw luidspreker te resetten, selecteert u OK en bevestigt u door op de MENU-toets te drukken. LODING wordt dan kort weergegeven op het display om de reset te bevestigen.
  Opmerking: U kunt de luidspreker ook resetten door de † toets 8 seconden ingedrukt te houden.

Verdere gebruiksscenario's

Een subwoofer toevoegen
Als u een subwoofer wilt toevoegen aan uw nuPro-luidspreker, kunt u deze aansluiten op de sub out-uitgang. Deze uitgang voorziet de subwoofer van een laagdoorlaat gefilterd, gesommeerd monosignaal. U kunt de crossoverfrequentie voor de subwoofer instellen in het menu advan-ced / subwoofer. De afsnijfrequentie voor de nuPro-luidspreker wordt aangepast in het SYS HP-menu. Het relatieve niveau van de subwoofer moet op de subwoofer zelf worden ingesteld.

Een nuPro-paar aansluiten op een voorversterker
Naast het aansluiten van een voorversterker op een nuPro-paar in master-slave-modus, kan een externe voorversterker ook rechtstreeks op elke afzonderlijke nuPro actieve luidspreker worden aangesloten. Net als bij conventionele actieve luidsprekers zonder master-slave-functionaliteit, kunnen de boxen dan onafhankelijk van elkaar worden geconfigureerd. Sluit de uitgang van het linkerkanaal van uw voorversterker aan op de nuPro aan de linkerkant en de uitgang van het rechterkanaal op de nuPro aan de rechterkant.
Opmerking: Gebruik de linker ingang (aux L) van elke nuPro-luidspreker. Sluit de luidsprekers niet op elkaar aan met de SPDIF coaxiale kabel.

Technische gegevens nuPro A-700

Onderhouds- en schoonmaaktips

Onjuiste behandeling van de luidspreker kan leiden tot schade.

• Haal altijd de stekker uit het stopcontact voordat u de luidspreker schoonmaakt!
• Zorg er voor heringebruikname voor dat alle aansluitingen correct zijn, dat er geen kortsluiting is en dat de luidspreker volledig droog is.
• Gebruik nooit sterke reinigingsmiddelen of oplosmiddelen zoals benzine, spiritus of iets dergelijks!

Behuizing
We raden aan om een commerciële glasreiniger op een katoenen doek te spuiten. Hiermee kunnen bijna alle vingerafdrukken en stof gemakkelijk worden verwijderd. U kunt ook schuimende glasreiniger gebruiken. We raden het gebruik van microvezeldoeken af! Deze kunnen mini-krasjes in het oppervlak veroorzaken.

Membranen en luidsprekerchassis
Om stof van een luidsprekerchassis te verwijderen, is een pluisvrije katoenen doek voldoende om het membraan lichtjes af te vegen met zeer weinig druk. De tweeters van alle Nubert-luidsprekers zijn uitgerust met een beschermrooster, zodat ze ook met lage druk kunnen worden schoongeveegd. Als het stof niet volledig kan worden verwijderd, is een make-upborstel uit de drogisterij geschikt.

Service

Als u vragen of problemen heeft tijdens de inbedrijfstelling van uw Nubert-systeem, aarzel dan niet om contact op te nemen met ons serviceteam:
Telefoon: 0800 68 23 780 (gratis, binnen Duitsland) 0049 7171 92690-118 (internationaal)
E-mail: info@nubert.de
Houd uw klantnummer bij de hand!

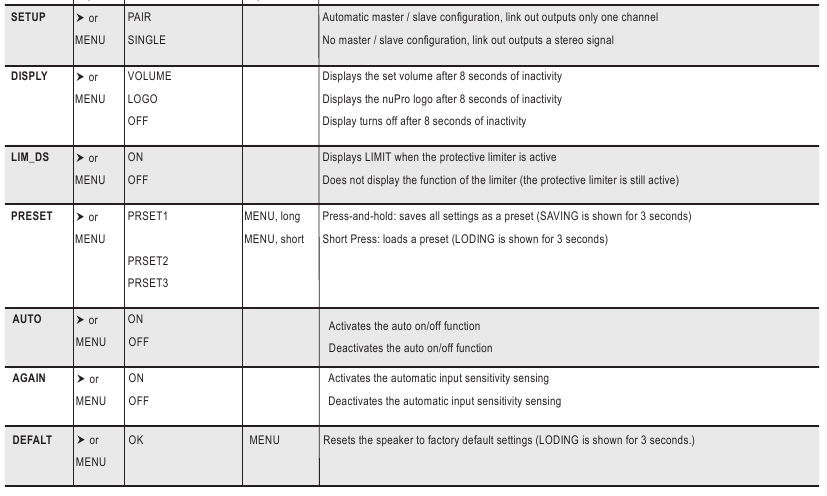

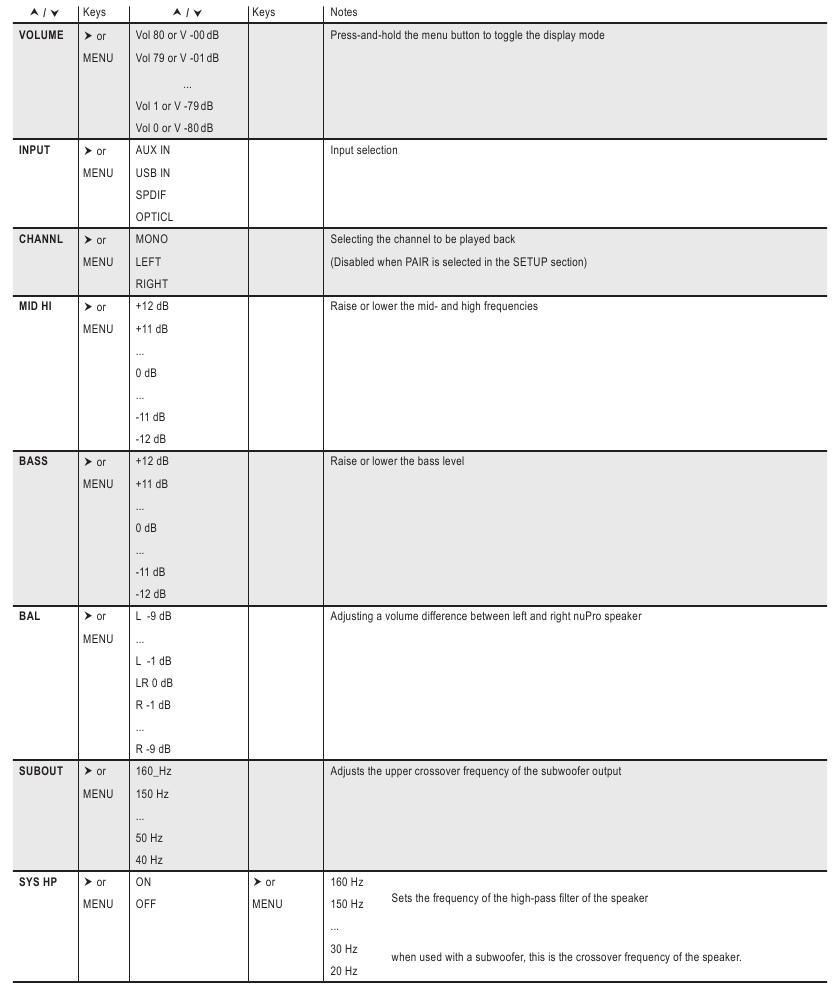

Menu-sitemap

Opmerking: om te beginnen met navigeren, drukt u op …

Beoogd gebruik

Deze luidspreker is uitsluitend ontworpen voor geluidsweergave in droge ruimtes. Gebruik de luidspreker alleen zoals beschreven in deze handleiding. Elk ander gebruik (met name veiligheidsrelevant of medisch gebruik, installatie in een open omgeving zoals IP-gecertificeerde producten) wordt als oneigenlijk beschouwd en kan leiden tot materiële schade of zelfs persoonlijk letsel. Nubert electronic GmbH aanvaardt geen enkele aansprakelijkheid voor schade veroorzaakt door oneigenlijk gebruik.

Veiligheidsinstructies

De volledige gebruiksaanwijzing, met name de veiligheidsinstructies, moet volledig worden gelezen voordat het apparaat wordt aangesloten en in gebruik wordt genomen. Volg voor uw eigen veiligheid alle waarschuwingen en veiligheidsinstructies in deze handleiding en op de luidspreker nauwgezet op. Het is de gebruiker niet toegestaan om andere werkzaamheden aan de luidspreker uit te voeren dan de beschreven werkzaamheden. Bewaar dit document zodat u er te allen tijde toegang toe hebt. Bovendien moet het ook worden overgedragen aan eventuele nieuwe eigenaren.

Verklaring van de symbolen

	Het driehoekssymbool met uitroepteken (zonder aanvullend commentaar) geeft belangrijke instructies aan voor de inbedrijfstelling, bediening en onderhoud van het apparaat. De term naast het driehoekssymbool duidt op een gemiddeld risico. Het niet opvolgen van deze waarschuwing kan leiden tot materiële schade. De term naast het driehoekssymbool duidt op een hoog risico. Het niet opvolgen van deze waarschuwing kan leiden tot de dood of persoonlijk letsel
	Dit symbool geeft aan dat u de bedieningsinstructies en de veiligheids- en waarschuwingsvoorschriften moet lezen en opvolgen om het apparaat te bedienen.
	Dit symbool (driehoek met bliksem) waarschuwt voor gevaarlijke spanningen in de behuizing en voor gevaren als gevolg van elektrische schokken.
	Dit symbool geeft aan dat het apparaat voldoet aan elektrische beschermingsklasse 2 en daarom geen aarding nodig heeft.
	Apparaten met dit symbool mogen alleen in een droge omgeving binnenshuis worden gebruikt.

Algemene informatie

Gebruik de luidspreker nooit zonder toezicht!

voor elektrische schokken!
Om het risico op elektrische schokken te voorkomen, mag de luidspreker niet door de gebruiker worden geopend. Er bevinden zich geen onderdelen in de luidspreker die door de gebruiker kunnen worden onderhouden.
Servicewerkzaamheden en reparaties zijn voorbehouden aan gekwalificeerde specialisten die door Nubert zijn geautoriseerd. Neem bij servicebehoefte rechtstreeks contact op met Nubert electronic GmbH (info@nubert.de)!

van verstikking!
Laat kinderen nooit zonder toezicht de luidspreker, de afstandsbediening of de verpakking gebruiken of ermee spelen. Er bestaat een risico dat kinderen verstrikt raken in de verpakkingsfolie en stikken. Zorg ervoor dat kinderen geen kleine onderdelen van de
apparaten kunnen verwijderen! Deze onderdelen, zoals de batterij van de afstandsbediening, kunnen worden ingeslikt en verstikking veroorzaken. Neem bij het inslikken van onderdelen onmiddellijk contact op met een arts!

van letsel of schade!
Let er bij het verplaatsen van de luidspreker op dat u geen letsel of schade veroorzaakt!

Aangezien de luidspreker alleen volledig van het elektriciteitsnet kan worden losgekoppeld via de netaansluiting aan de achterkant van het apparaat of door de stekker uit het stopcontact te trekken, moet deze zo worden geplaatst dat u vrije toegang hebt tot de netaansluiting of de stekker.
Als een van de volgende situaties zich voordoet, moet de luidspreker onmiddellijk worden uitgeschakeld en van het elektriciteitsnet worden losgekoppeld. Neem onmiddellijk contact op met Nubert electronic GmbH (info@nubert.de)!

• De luidspreker is beschadigd of is gevallen.

• Het netsnoer of de stekker is beschadigd

• Er zijn voorwerpen of vloeistoffen in de luidspreker terechtgekomen

• De luidspreker is blootgesteld aan overmatige vocht of regen.

• De luidspreker werkt niet goed of vertoont een aanzienlijke vermindering van de prestaties.

• De luidspreker ruikt verbrand, ontwikkelt rook of maakt ongebruikelijke geluiden.

De drivers die in deze luidspreker zijn ingebouwd, genereren een sterk magnetisch veld in hun directe omgeving, dat andere apparaten kan beschadigen of aantasten. Het is daarom essentieel om magnetisch gevoelige apparaten uit de buurt van deze luidspreker te houden! Plaats geen beeldbuizen, notebooks, harde schijven of dergelijke op de luidspreker!
Gebruik alleen accessoires die door Nubert worden aanbevolen!

Installatie-instructies

Een onstabiele locatie kan de luidspreker beschadigen.

• Plaats de luidspreker alleen op een vlakke, stabiele ondergrond en zorg ervoor dat deze niet kan omvallen!
• Zorg er ook voor dat er geen onbedoeld trekken aan de kabels kan optreden om te voorkomen dat de luidspreker omvalt of dat de aansluitingen worden beschadigd!
• Houd sterke mechanische schokken uit de buurt van de luidspreker!

Overmatige warmteontwikkeling in het apparaat kan de levensduur verkorten of tot brand leiden.

• Dek de achterkant van de luidspreker nooit af! Zorg ervoor dat er minstens 10 cm vrije ruimte is en voldoende luchtcirculatie in de achterkant!
• Gebruik de luidspreker en de afstandsbediening niet in de buurt van warmtebronnen zoals radiatoren of fornuizen!
• Stel de luidspreker en de afstandsbediening niet bloot aan direct zonlicht.
• Niet blootstellen aan direct zonlicht!
• Plaats nooit brandende kaarsen of soortgelijke open vuurbronnen op de luidspreker!

van explosie!
Installatie op ongeschikte locaties kan explosies veroorzaken. Gebruik de luidspreker of afstandsbediening niet

• in omgevingen waar brand- of explosiegevaar heerst!
• bij extreem lage of extreem hoge temperaturen!
• in de buurt van ontvlambare gassen of dampen!
• in de buurt van veel stof!
• in de buurt van ontvlambare materialen!

van elektrische schok!
De luidspreker voert netspanning en spanningen hoger dan 35 V AC of DC aan de binnenkant. Het heeft geen speciale bescherming tegen het binnendringen van vloeistoffen of voorwerpen in het systeem. Er is daarom een risico op een dodelijke elektrische schok.

• Raak de luidspreker nooit aan met natte handen!
• Gebruik de luidspreker alleen op een droge plaats!
• Gebruik het niet buitenshuis of in vochtige ruimtes!
• De luidspreker moet worden beschermd tegen vloeistoffen van alle soorten, inclusief druppelend en spattend water.
• Plaats geen houders met vloeistoffen (bijv. bloemenvazen) op de luidspreker of in de directe omgeving!
• Als de luidspreker van een koude omgeving naar een warme ruimte wordt verplaatst, kan er zich condensatie in het apparaat vormen. Wacht minstens zes uur totdat de luidspreker op kamertemperatuur is gekomen en droog is voordat u hem inschakelt!
• Er mogen geen voorwerpen of vreemde voorwerpen in het apparaat terechtkomen.
• Mocht de luidspreker in contact komen met vloeistoffen of mochten er voorwerpen in terecht zijn gekomen, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met Nubert electronic GmbH (info@nubert.de)!

van letsel of schade!
Voor luidsprekers met schroefdraadbussen aan de onderzijde:
De schroefdraadbussen mogen alleen worden gebruikt voor het rechtop monteren van de luidspreker op geschikte grondplaten. De schroefdraadbussen aan de onderzijde van de luidsprekerbehuizingen zijn niet ontworpen voor trekbelastingen en mogen daarom niet worden gebruikt als houders voor haken of soortgelijke apparaten om de luidsprekerkast op te hangen. Een vallende luidspreker kan ernstig letsel en schade veroorzaken.

Aansluitinstructies

Algemene aansluitinstructies

• Trek de stekker uit het stopcontact voordat u bedrading op het systeem wijzigt!
• Zorg ervoor dat alle aansluitingen correct zijn gemaakt en dat alle stekkers stevig in de stopcontacten zitten voordat u de luidspreker op het elektriciteitsnet aansluit.
• Gebruik alleen de daarvoor bestemde kabels of stekkerverbindingen voor de aansluitingen! Als u dit niet doet, kan dit leiden tot schade of storingen.
• Als u verbindingen op de luidspreker wilt verbreken, trek dan altijd aan de stekker, nooit aan de kabel!
• Zorg ervoor dat alle stekkers stevig in de stopcontacten zitten!
• Gebruik alleen kabels en accessoires die door Nubert worden aanbevolen!

van elektrische schok!
Defecte elektriciteitsnetten of een te hoge netspanning kunnen leiden tot elektrische schokken.

• Alle voeding- of antennesystemen die op de luidspreker zijn aangesloten, moeten voldoen aan alle toepasselijke wetten en voorschriften en professioneel worden geïnstalleerd door een erkend installatiebedrijf.
• Gebruik alleen het juiste netsnoer om de luidspreker aan te sluiten. Wijzig het netsnoer of de stekker ervan niet.
• Zorg ervoor dat de netspanning op uw locatie overeenkomt met de vereisten van de luidspreker! De juiste voeding vindt u op het label aan de achterkant van de luidspreker. Het mag niet op andere voedingen worden aangesloten.
• Apparaten van constructieklasse 1 moeten worden aangesloten op het stopcontact met een beschermende aardverbinding. Zorg ervoor dat de installatie van de beschermende aarde correct wordt uitgevoerd!
• Let er bij het leggen van de stroomkabels op dat ze niet kunnen worden beschadigd (bijv. door verhitting of mechanische spanning)! Let vooral op de gebieden van de connectoren en verdelers!

Overspanning in het elektriciteitsnet (bijv. door bliksem) kan het apparaat en de voeding beschadigen of vernielen.

• Een overspanningsbeveiligingselement kan een zekere mate van bescherming bieden tegen te hoge spanningen in het elektriciteitsnet.
• De grootst mogelijke bescherming tegen schade kan echter alleen worden bereikt door de volledige scheiding van het elektriciteitsnet. Koppel bij onweer of dreiging van blikseminslag de netkabel los van het stopcontact en eventuele antennestekkers van uw hifi-installatie!
• Als de luidspreker gedurende langere tijd niet wordt gebruikt of zonder toezicht wordt achtergelaten, moet de stroomtoevoer worden losgekoppeld. Trek de stekker uit het stopcontact!

Afstandsbediening en batterij

Dit product wordt geleverd met een afstandsbediening en een batterij. Het volgende moet in acht worden genomen bij het hanteren van afstandsbedieningen en batterijen:
Als de batterijen leeg zijn, zal het bereik van de afstandsbediening aanzienlijk afnemen. Als dit gebeurt, vervang de batterijen dan onmiddellijk. Gebruik altijd hoogwaardige CR2025 lithium knoopcellen als vervangende batterijen. Zorg ervoor dat de polariteit correct is bij het plaatsen van de batterij in het batterijcompartiment!

Onjuist gebruik kan leiden tot materiële schade.

• Laat de afstandsbediening niet vallen!
• Stel de afstandsbediening en batterij niet bloot aan water of andere vloeistoffen!
• Gebruik of bewaar de afstandsbediening en batterij niet op plaatsen met een hoge luchtvochtigheid of hoge of lage temperaturen!

Lekkende of exploderende batterijen kunnen een gevaar voor de gezondheid vormen en schade aan goederen veroorzaken.

• Als u het apparaat lange tijd niet gebruikt of als de batterijen leeg zijn, verwijder de batterijen dan uit de afstandsbediening om ontlading, lekkage van zuur of explosies te voorkomen.
• Lekkende batterijen moeten onmiddellijk worden vervangen.
• Als u een lekkende batterij aantreft, raak het lekkende materiaal dan niet aan en gooi de batterijen onmiddellijk weg!
• Raak lekkende batterijen niet aan!
• Mocht uw huid, ogen of mond in contact komen met het lekkende materiaal, reinig het getroffen gebied dan onmiddellijk met water en neem contact op met een arts!

Batterij niet inslikken, gevaar voor chemische brandwonden!
Het inslikken van batterijen kan binnen korte tijd ernstige interne brandwonden en de dood veroorzaken.

• Zorg ervoor dat er op geen enkele manier batterijen in uw lichaam terechtkomen, in het bijzonder dat ze niet kunnen worden ingeslikt!
• Houd nieuwe en gebruikte batterijen uit de buurt van kinderen.
• Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.
• Als u denkt dat er batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp!

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Nubert nuPro A-700 - Handleiding actieve luidspreker

Beschikbare talen
