Nubert nuPro A-100 - Handleiding actieve luidspreker

Uitpakken en leveringsomvang

Uitpakken

Gebruik geen scherpe of puntige voorwerpen bij het uitpakken van uw luidsprekers. Bewaar de verpakking op een veilige plaats voor het geval u de luidspreker op een later tijdstip moet vervoeren.

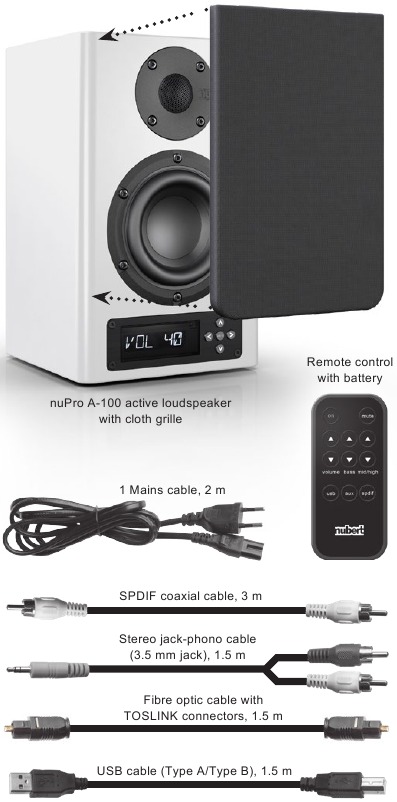

Leveringsomvang

Als de levering compleet is, bevat deze de volgende onderdelen:

• 1 nuPro A-100 actieve luidspreker
• 1 Stoffen grille
• 1 Afstandsbediening met batterij
• 1 Netsnoer, 2 m
• 4 Signaalkabels:
  • SPDIF coaxkabel, 3 m
  • Stereo jack-phono kabel (3,5 mm jack), 1,5 m
  • Glasvezelkabel met TOSLINK-connectoren, 1,5 m
  • USB-kabel (Type A/Type B), 1,5 m

Stoffen grille

De stoffen grille beschermt de luidsprekerdrivers (bijvoorbeeld tegen nieuwsgierige kinderen die graag tweeterdomes indrukken) en zorgt voor een visueel contrast voor degenen die het technische uiterlijk van luidsprekerdrivers niet mooi vinden. Het wordt zorgvuldig tegen de voorkant van de luidspreker geplaatst en magnetisch op zijn plaats gehouden. Zorg ervoor dat het oppervlak van de baffle niet beschadigd raakt.
Met de stoffen grille verwijderd, klinkt de luidspreker iets helderder en duidelijker - de keuze is aan u.

Installatie

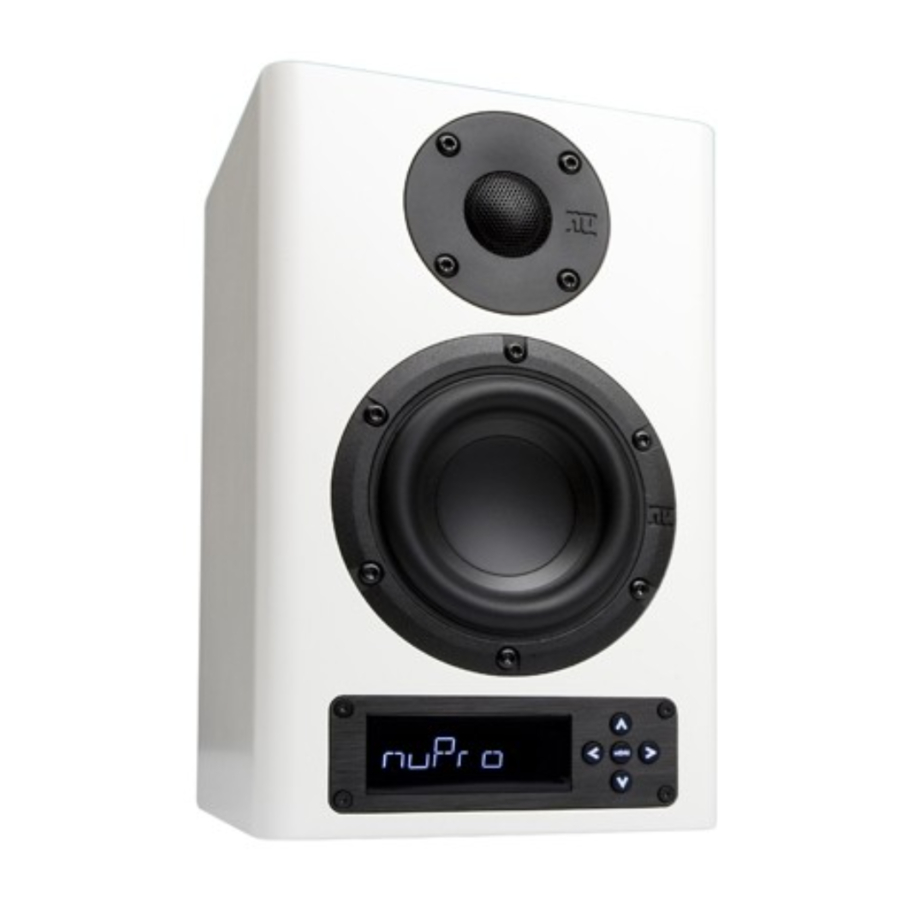

De nuPro A-100 zijn hoogwaardige, zeer neutrale volledig actieve Hi-Fi/studio/multimedia luidsprekers (2-weg basreflexsysteem). Ze maken indruk met een uiterst homogene, precieze en "directe" geluidsweergave met de fijnste resolutie in het gehele frequentiespectrum. Zelfs "eerlijke luidsprekers" worden echter blootgesteld aan de vele invloeden van de ruimteakoestiek. Om een zo natuurlijk en levensecht mogelijke weergave te bereiken, dient u de volgende algemene installatie-instructies in acht te nemen:

• De naar achteren gerichte basreflexpoorten moeten zich op ten minste 3 centimeter afstand van de achter- en zijwanden bevinden om luchtstroomgeluid te voorkomen. Enige afstand tot de achter- en zijwanden helpt ook om een toename in de bas- en fundamentele bereiken te voorkomen. Als de basweergave als te sterk wordt ervaren wanneer de luidsprekers dicht bij een muur worden geplaatst, kunt u de lagere afsnijfrequentie van de luidsprekers verhogen, zoals beschreven in system hp, en/of het basvolume aanpassen met de basregeling als "tegenmaatregel".
• Wanneer ze op een plank worden geplaatst, wordt het beste geluid bereikt wanneer de voorkant van de luidspreker gelijk ligt met de plank of er zelfs iets uitsteekt. Hierdoor kan de luidspreker het geluid vrij de kamer in stralen en wordt voorkomen dat stemmen klinken alsof ze door een trechter komen.
• Aan de onderkant van de luidspreker vindt u 4 draadbussen M4, 100 x 100 mm uit elkaar. Deze zijn bedoeld voor het monteren van de luidspreker op Nubert-luidsprekerstandaards of wandmontages. U kunt compatibele standaards en wandmontages vinden op www.nubert.de

  De bussen zijn bedoeld voor de staande, rechtopstaande montage van de luidspreker, niet voor het ophangen van de luidspreker aan het plafond of andere trekbelastingen!
• Binnen luisterhoeken tot 30 graden van de horizontale as zult u geen significante verandering of verlies in geluidskwaliteit ervaren. Alleen bij grotere luisterhoeken verliest het geluid iets van zijn helderheid. Het is dan raadzaam om de luidsprekers naar de luisterpositie te richten of – als dit niet mogelijk is – de treble-regeling te gebruiken om het geluid iets helderder te maken.
• Het meest natuurlijke geluid wordt bereikt wanneer de tweeter zich ongeveer op oorhoogte bevindt. Maar zelfs 20 graden boven de tweeteras is het geluid nog steeds homogeen. Als uw actieve luidsprekers lager of hoger moeten worden geplaatst, moeten ze zo worden gekanteld dat de tweeters op de luisterpositie zijn gericht.

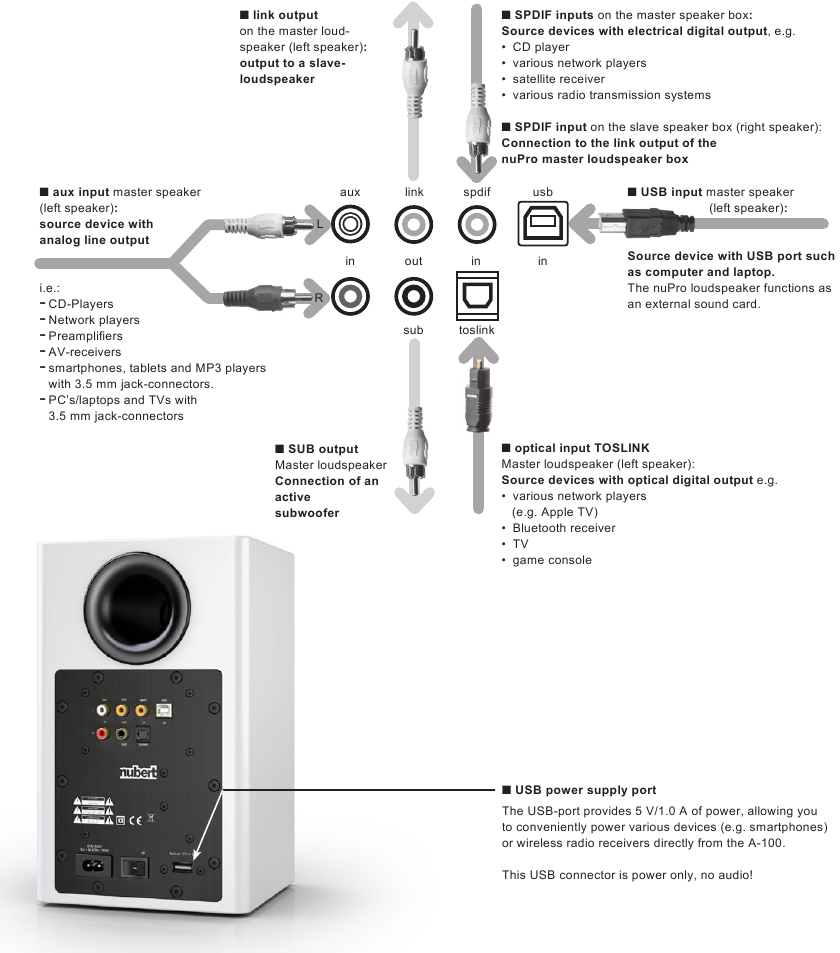

Aansluitingen en toepassingsvoorbeelden

De nuPro-boxen moeten volledig bedraad zijn voordat ze worden ingeschakeld, zie ook onze afzonderlijke inbedrijfstellingsinstructies.
De standaardinstelling van de nuPro-software definieert de linker luidspreker van een stereopaar als master, de rechter als slave. Alle instellingen van de luidsprekers zijn gebaseerd op deze toewijzing.
De digitale aansluiting van de luidsprekers maakt hun gezamenlijke bediening mogelijk. Alle instellingen worden gemaakt op de linker master-luidspreker en alle bronapparaten worden ook op deze luidspreker aangesloten.
Er kan ook een actieve subwoofer worden aangesloten. Gebruik de afstandsbediening om te selecteren van de ingangsbronnen waarnaar u wilt luisteren.
U kunt ook beide luidsprekers individueel configureren en bedienen. Zie voor meer informatie het gedeelte "SETUP".

USB-aansluiting op een computer

Uw nuPro actieve luidspreker kan worden gebruikt als een hoogwaardige, plug-and-play compatibele USB-interface.

Windows

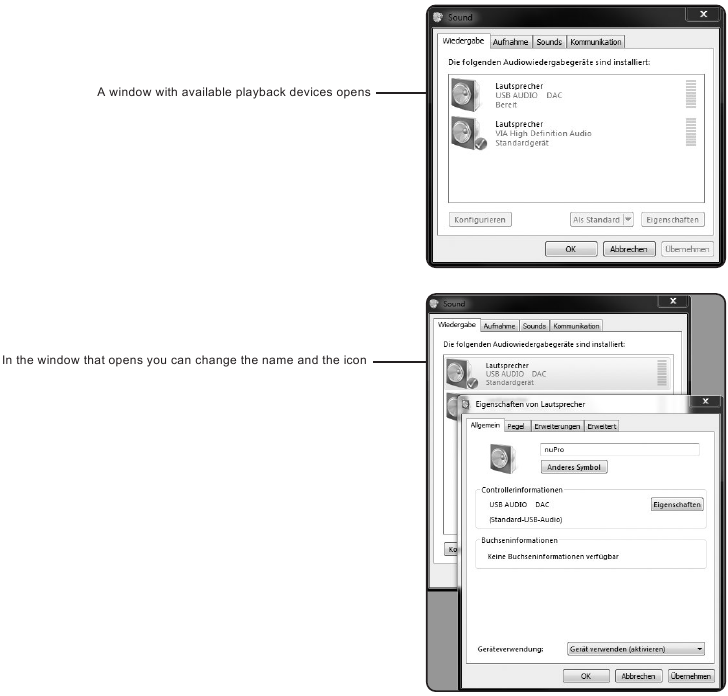

Onder de huidige Windows-versies moet u de nuPro-luidspreker handmatig instellen als het standaard afspeelapparaat wanneer u deze voor het eerst op uw computer aansluit.

1. Sluit uw nuPro aan op uw computer met de meegeleverde USB-kabel
2. Klik op het bureaublad op de statusbalk (onder aan het scherm, marge rechts) met een rechterklik op het luidsprekersymbool en vervolgens op de vermelding „Afspeelapparaten". Ga in het „Configuratiescherm" naar de vermelding „Geluid".
3. Er wordt een venster geopend met beschikbare afspeelapparaten.
   1. De nuPro-luidspreker verschijnt als "Lautsprecher USB Audio DAC" in de lijst
   2. Klik erop en stel deze in als standaard.
   3. Klik op toepassen om uw instellingen op te slaan
4. U kunt de naam en het pictogram van uw nuPro-luidspreker wijzigen als u dat wilt. Om dit te doen, klikt u eenvoudigweg op het "USB Audio DAC"-apparaat en vervolgens op "eigenschappen". In het venster dat wordt geopend, kunt u de naam en het pictogram wijzigen.

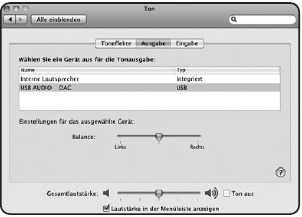

MAC OS X

1. Sluit uw nuPro aan op uw computer met de meegeleverde USB-kabel
2. Navigeer in de systeeminstellingen naar >Hardware >Geluid >uitvoerapparaat
3. Selecteer „USB Audio DAC"

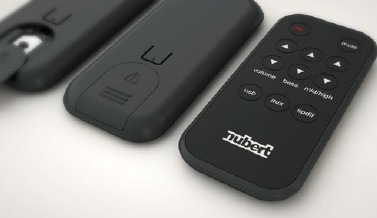

Afstandsbediening

De afstandsbediening van de nuPro biedt direct toegang tot alle veelgebruikte functies:

• on (aan)
  Met deze toets schakelt u de luidspreker tussen de actieve en de stand-by modus.
• volume (volume) en mute (dempen)
  Het volume kan worden aangepast met de volumetoetsen, met de mute-toets kunt u de luidsprekers dempen en het dempen opheffen.
• bass (bas) en mid/high (midden/hoog)
  Met de afstandsbediening kunt u eenvoudig het geluidskarakter van de nuPro-luidsprekers aanpassen. De mid/high-toetsen worden gebruikt om de basintensiteit te verhogen en te verlagen, terwijl de mid/high-toetsen kunnen worden gebruikt om het midden/hoogbereik aan te passen met maximaal ± 12 dB. Zie het gedeelte "Tilt Control" hieronder voor meer informatie.
• usb - aux - spdif
  Met deze toetsen selecteert u de bron waarnaar u wilt luisteren. USB selecteert de USB-ingang, aux de analoge ingang. Door op spdif te drukken, schakelt u tussen de elektrische en de optische digitale ingangen.

Bij het hanteren van de afstandsbediening:
Zorg ervoor dat de batterij correct is geplaatst en let op de polariteit van de batterij. Als u de batterij moet vervangen, gebruik dan altijd een hoogwaardige CR2025-batterij.

Afstandsbedieningssignalen, AS-250 en de nuPro A-serie.
De afstandsbedieningssignalen van de AS-250 en de nuPro A-serie luidsprekers veroorzaken geen interferentie met elkaar, waardoor het mogelijk is om combinaties van deze systemen te gebruiken zonder per ongeluk de verkeerde luidspreker te bedienen.

Constructie en technologie

Tilt Control
De midden/hoog-aanpassing van de nuPro-luidsprekers heeft de kenmerken van een zogenaamde "Tilt control" (kantelregeling). Terwijl standaard treble-regelingen de frequentierespons "buigen" en dus kleuringen produceren, beïnvloedt deze regeling continu de frequentierespons op een lineaire manier. Dit behoudt perfect het basis tonale karakter van de luidspreker en de harmonie van het geluidsbeeld. De Mid/Hi toonregeling maakt een verhoging of verlaging van de frequentierespons mogelijk met maximaal 12 dB bij 20 kHz.

Autogain
Na het inschakelen stelt de nuPro-luidspreker automatisch de ingangsgevoeligheid in. Om deze reden is het belangrijk dat u uw bronnen aansluit en ze een paar seconden laat spelen voordat u de nuPro inschakelt. Als de spanning van het signaal te veel toeneemt tijdens het afspelen, wordt de ingangsgevoeligheid automatisch verlaagd. U kunt deze functie in het menu deactiveren (zie het gedeelte "AGAIN").

Digital Signal Processing
Voor maximale getrouwheid wordt het signaalpad van een nuPro-luidspreker volledig digitaal gehouden: digitale ingangssignalen gaan rechtstreeks naar de digitale signaalprocessor (DSP), die vervolgens crossover-functies en optimalisatie van de frequentierespons uitvoert. Analoge bronnen worden eerst omgezet in een digitaal signaal door hoogwaardige A/D-converters. Het signaal blijft digitaal helemaal tot aan de eindversterkers voor de best mogelijke precisie en signaal-ruisverhouding.

Latency compensation (Latentiecompensatie)
Vanwege de digitale signaalverwerking wordt een kleine vertraging geïntroduceerd, de zogenaamde latentie. Als u extra nuPro-luidsprekers aansluit op de link-uitgang, wordt deze vertraging automatisch gecompenseerd om de best mogelijke tijduitlijning te garanderen. Het resultaat is een optimaal stereobeeld met een precieze stemlocatie (zie het gedeelte "verdere toepassingen").

Sound format (Geluidsformaat)
De digitale ingangen van uw nuPro-luidsprekers accepteren alleen signalen in PCM-formaat. Het kan daarom nodig zijn om de instellingen van spelers zoals tv's of gameconsoles dienovereenkomstig aan te passen. Selecteer hiervoor "PCM" als uitvoerformaat in het afspeelmenu. Raadpleeg de handleiding van uw bronapparaat.

Switching off a pair of nuPros (Een paar nuPro's uitschakelen)
Als de master-luidspreker naar de stand-by modus schakelt (als gevolg van automatische uitschakeling of handmatig met de afstandsbediening), volgen de andere luidsprekers die in PAIR-modus worden gebruikt automatisch. Omdat deze luidsprekers nu echter korte tijd geen besturingssignaal ontvangen, schakelen ze kort over naar de SINGLE-modus voordat ze worden uitgeschakeld en tonen dit in het display. Dit is normaal en heeft geen invloed op de functie van de nuPro's.
Als echter de stand-by knop van de afstandsbediening opnieuw wordt ingedrukt tijdens het uitschakelproces, kan de luidspreker in sommige gevallen in de SINGLE-modus blijven. In dit geval kan het nodig zijn om de box één voor één in te schakelen. Om dit te doen, drukt u op de …-knop terwijl de masterbox is ingeschakeld.

Auto-on/off function (Automatische aan/uit-functie)
De automatische aan/uit-functie reageert anders, afhankelijk van de geselecteerde ingang: als er geen signaal aanwezig is op de analoge ingang, schakelt de luidspreker na 20 minuten over naar stand-by. Zodra er een analoog ingangssignaal wordt gedetecteerd, schakelt de luidspreker weer in. Bij de andere ingangen wordt de activiteit van de aangesloten bron bewaakt, waardoor de luidspreker direct kan worden uit- of ingeschakeld. Bij de SPDIF- en optische digitale ingangen wordt de aanwezigheid van de digitale datastroom bewaakt, terwijl bij de USB-ingang de aanwezigheid van USB-voedingsspanning wordt gedetecteerd.
De automatische aan-functie is alleen actief als de luidspreker in de stand-by modus is gezet door de automatische uit-functie. Om de luidspreker te activeren, moet er een signaal aanwezig zijn op de ingang die was geselecteerd toen de luidspreker in de stand-by modus ging.
Note: (Opmerking:) Moderne computers hebben vaak USB-aansluitingen die constante spanning leveren (bijvoorbeeld voor het opladen van een mobiele telefoon), zelfs wanneer de computer is uitgeschakeld. Als u de automatische aan-functie van uw nuPro actieve luidsprekers in combinatie met de USB-ingang wilt gebruiken, moet u een USB-connector gebruiken die wordt uitgeschakeld met de computer.

Uw nuPro-luidsprekers configureren

Wanneer de nuPro's worden ingeschakeld, configureren ze zichzelf automatisch als Master- of Slave-luidspreker, afhankelijk van de bekabeling. Ze zijn nu klaar voor gebruik. Raadpleeg de afzonderlijke snelstartgids voor meer informatie over de basisconfiguratie van uw nuPro-luidsprekers.
Alle instellingen kunnen worden aangepast en afgelezen via het toetsenblok en het display aan de voorkant van de luidspreker. Na 8 seconden inactiviteit keert het display terug naar de standaardweergave (standaard: niveau). Door op een toets te drukken, gaat u naar het laatst gebruikte menu of kunt u het volume aanpassen.

Door op … te drukken in het volumemenu, krijgt u toegang tot het hoofdmenu. Door op deze toets te drukken, gaat u altijd terug naar een hoger menuniveau.
Door op ‡ of ˆ te drukken, kunt u de verschillende menu's openen en hun instellingen wijzigen.
Door op † te drukken, gaat u naar een submenu. Door op de MENU-toets in het midden te drukken, bevestigt u een selectie die u hebt gemaakt of bevestigt u de keuze van een submenu.
Opmerking: uw instellingen worden opgeslagen wanneer het display terugkeert naar de standaardstatus. Als de stroom naar de nuPro-luidspreker verloren gaat voordat dit gebeurt, laadt de luidspreker de laatst opgeslagen status wanneer de stroom wordt hersteld.

VOLUME
Gebruik de ‡- en ˆ-toetsen om het volume aan te passen.
Opmerking: het weergegeven niveau kan worden ingesteld om een positieve of negatieve waarde weer te geven. Houd de centrale MENU-toets ingedrukt om het display naar uw voorkeur in te stellen.

INPUT
Gebruik de - en ˆ-toetsen om een bron te selecteren.

CHANNL (kanaal)
Hier kunt u opgeven of de respectieve nuPro het linker- (LEFT) of rechterkanaal (RIGHT) moet afspelen. Als u wilt dat de luidspreker een monosignaal weergeeft, kan dit hier ook worden ingesteld. Opmerking: dit menu-item is alleen beschikbaar in de configuratie SINGLE, zie het gedeelte SETUP.

MID HI (midden/hoog)
Gebruik de ‡- en ˆ-toetsen om het midden/hoog-niveau met maximaal 12 dB te verhogen of te verlagen. Zie ook het gedeelte "Tilt control".

BASS
Gebruik de - en ˆ-toetsen om het basniveau met maximaal 12 dB te verhogen of te verlagen.

BAL (balans)
Gebruik de ‡- en ˆ-toetsen om het relatieve niveau tussen het linker- en rechterkanaal met maximaal 9 dB te wijzigen.

SUBOUT
De subwooferuitgang geeft een laagdoorlaat gefilterd monosom-signaal uit. In dit menu kunt u de gewenste cross-overfrequentie voor de subwoofer instellen. Gebruik de ‡- en ˆ-toetsen om de cross-overfrequentie te wijzigen.
Opmerking: de sub out-uitgang geeft altijd een monosignaal uit dat wordt gevormd uit het signaal van het huidige bronapparaat.

SYS HP (hoogdoorlaatfilter en cross-overfrequentie)
In dit menu kunt u de hoogdoorlaatfilterfrequentie (lo-cut) instellen. Dit is vooral handig als u een subwoofer aansluit op uw nuPro-luidspreker.
Gebruik de - en ˆ-toetsen om het filter te activeren (ON) of te deactiveren (OFF). Als het filter is ingesteld op ON, drukt u op † of de MENU-toets om naar het volgende menu te gaan, waar u de juiste frequentie kunt instellen met behulp van de - en ˆ-toetsen
Opmerking: als u het hoogdoorlaatfilter instelt op een hogere frequentie, wordt het maximaal mogelijke geluidsdrukniveau van uw nuPro-luidspreker verhoogd.

SETUP
Dit menu-item wordt gebruikt om de bedrijfsmodus te selecteren.
Als u uw actieve nuPro-luidsprekers als een stereopaar gebruikt, selecteert u pair (paar) voor beide luidsprekers. Dit is ook de fabrieksinstelling. De luidsprekers configureren zichzelf dus automatisch als slave en master. Beide luidsprekers kunnen worden bediend vanaf de master-luidsprekerbox.
Als u uw boxen afzonderlijk wilt configureren, kunt u hier het menu-item SINGLE selecteren. U hebt nu toegang tot de volledige configuratie van de luidsprekerbox.
Opmerking: in de SINGLE-configuratie geeft de box het geselecteerde ingangssignaal volledig in SPDIF-formaat uit bij de link-uitgang. In de PAIR-modus wordt slechts één kanaal uitgegeven.

DISPLY (display)
Na 8 seconden inactiviteit keert het display terug naar de standaardweergave. In het DISPLY-menu kunt u deze weergave wijzigen. U kunt het display instellen om het niveau (VOLUME), het nuPro-logo (LOGO) weer te geven of het display uit te schakelen (OFF).

LIM DS (status limiter/overbelastingsbeveiliging weergeven)
Elke nuPro-luidspreker heeft een ingebouwd, altijd actief beveiligingscircuit dat de drivers betrouwbaar beschermt tegen overbelasting. Als de ingebouwde overbelastingsbeveiliging actief is, wordt dit op het display aangegeven met het woord LIMIT. In dit menu kunt u ervoor kiezen om dit waarschuwingsbericht weer te geven (ON) of niet (OFF).
Opmerking: het display begint al met zeer kleine reacties van de limiter – lang voordat een limiter-effect hoorbaar is.

PRESET
In dit menu kunt u alle instellingen van de nuPro-luidspreker opslaan in drie presets. Selecteer hiervoor de preset-slot waarin u wilt opslaan met behulp van de ‡- en ˆ-toetsen en druk vervolgens op de MENU-knop totdat het woord SAVING op het display verschijnt. Om een preset op te roepen, selecteert u deze in het menu en bevestigt u met een korte druk op de centrale MENU-knop. LODING wordt dan kort op het display weergegeven om de selectie te bevestigen.

AUTO
De elektronica van de nuPro-luidsprekers heeft een automatische stand-byfunctie, die de luidspreker automatisch naar stand-by schakelt en weer inschakelt wanneer dat nodig is. Als u OFF selecteert, wordt deze functie uitgeschakeld.
Meer informatie over de automatische stand-byfunctie vindt u in het gedeelte "Constructie en technologie".

AGAIN (Autogain)
Standaard is de ingangsgevoeligheid van uw nuPro-luidspreker automatisch ingesteld om overbelasting en vervorming te voorkomen. Als u deze functie niet wilt gebruiken, selecteert u OFF in dit menu. De ingangsgevoeligheid is dan vast ingesteld op 1,5 V. Zie ook "Constructie en technologie".

DEFALT (standaard)
In dit menu kunt u de luidspreker terugzetten naar de fabrieksinstellingen. Om uw luidspreker te resetten, selecteert u OK en bevestigt u door op de MENU-toets te drukken. LODING wordt dan kort op het display weergegeven om de reset te bevestigen.
Opmerking: u kunt de luidspreker ook resetten door de †-toets 8 seconden lang ingedrukt te houden.

Verdere gebruiksscenario's

Een subwoofer toevoegen

Als u een subwoofer wilt toevoegen aan uw nuPro-luidspreker, kunt u deze aansluiten op de sub out-uitgang. Deze uitgang voorziet de subwoofer van een laagdoorlaat gefilterd, gesommeerd monosignaal. U kunt de cross-overfrequentie voor de subwoofer instellen in het menu advan-ced / subwoofer. De afsnijfrequentie voor de nuPro-luidspreker wordt aangepast in het SYS HP-menu. Het relatieve niveau van de subwoofer moet op de subwoofer zelf worden ingesteld.

Een nuPro-paar aansluiten op een voorversterker

Naast het aansluiten van een voorversterker op een nuPro-paar in master-slavemodus, kan een externe voorversterker ook rechtstreeks op elke afzonderlijke actieve nuPro-luidspreker worden aangesloten. Net als bij conventionele actieve luidsprekers zonder master-slavefunctionaliteit, kunnen de boxen dan onafhankelijk van elkaar worden geconfigureerd. Sluit de uitgang van het linkerkanaal van uw voorversterker aan op de nuPro aan de linkerkant en de uitgang van het rechterkanaal op de nuPro aan de rechterkant.
Opmerking: gebruik de linker ingang (aux L) van elke nuPro-luidspreker. Sluit de luidsprekers niet op elkaar aan met de SPDIF coaxiale kabel.

Toepassingen met één luidspreker

Bij levering geeft elke nuPro het linkerkanaal van een stereosignaal weer en kan dus zonder problemen worden gebruikt. Als het echter een monosom-signaal moet weergeven, moet de volgende configuratie worden uitgevoerd:
Selecteer SINGLE in het menu-item SETUP. Vervolgens kunt u naar het menu-item CHANNL navigeren en de MONO-vermelding selecteren.

Toepassingen met meerdere luidsprekers

(zie onderstaande afbeelding)
Om een groter aantal actieve nuPro-luidsprekers van hetzelfde signaal te voorzien, kan de verbinding van link out naar spdif in herhaaldelijk worden uitgevoerd. In dit geval wordt aanbevolen om elke nuPro afzonderlijk te configureren en daarom de vermelding SINGLE te selecteren in het menu-item SETUP. Vervolgens kunt u naar het menu-item CHANNL navigeren en het kanaal selecteren dat de respectieve nuPro moet afspelen.
Opmerking: In de SINGLE-configuratie geeft de link-uitgang het geselecteerde ingangssignaal als een SPDIF-signaal uit, waardoor het mogelijk is om een vrijwel onbeperkt aantal luidsprekers in serie te schakelen.

Technische gegevens nuPro A-100

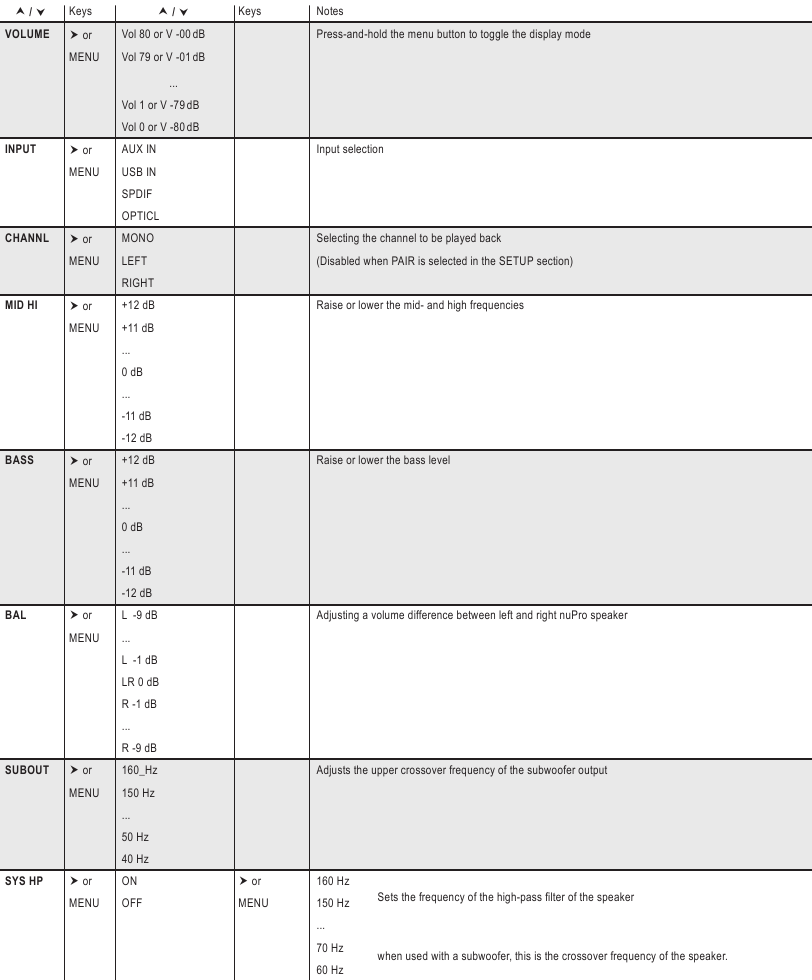

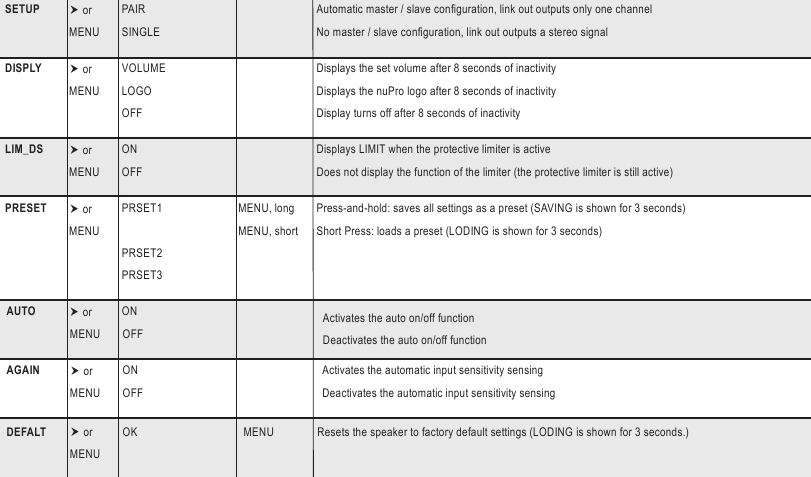

Menu-overzicht

Opmerking: om te beginnen met navigeren, drukt u op …

Hinweis:

• Als een nuPro automatisch is geconfigureerd als een slave-luidspreker, hebt u alleen toegang tot het DISPLY-menu, waarmee u de weergavemodus van de slave-luidspreker kunt selecteren. Alle andere instellingen worden uitgevoerd op de master-luidspreker.
• Het menu-item CHANNL is alleen beschikbaar in de configuratie SINGLE.

Onderhouds- en reinigingstips

Onjuiste behandeling van de luidspreker kan leiden tot schade.

• Haal altijd de stekker van de luidspreker uit het stopcontact voordat u deze schoonmaakt!
• Voordat u de luidspreker opnieuw in gebruik neemt, moet u ervoor zorgen dat alle aansluitingen correct zijn, dat er geen kortsluiting is en dat de luidspreker volledig droog is.
• Gebruik nooit sterke reinigingsmiddelen of oplosmiddelen zoals benzine, spiritus of iets dergelijks!

Behuizing
We raden aan om in de handel verkrijgbare ruitenreiniger op een katoenen doek te spuiten. Hiermee kunnen bijna alle vingerafdrukken en stof gemakkelijk worden verwijderd. U kunt ook actieve raamschuim gebruiken.
We raden het gebruik van microvezeldoeken af! Deze kunnen mini-krasjes in het oppervlak veroorzaken.

Diafragma's en luidsprekerchassis
Om stof van een luidsprekerchassis te verwijderen, is een pluisvrije katoenen doek voldoende om het membraan lichtjes af te vegen met zeer weinig druk. De tweeters van alle Nubert-luidsprekers zijn uitgerust met een beschermrooster, zodat ze ook met lage druk kunnen worden afgeveegd. Als het stof niet volledig kan worden verwijderd, is een make-upborstel uit de drogisterij geschikt.

Lage temperaturen en geluid

Wanneer luidsprekers tijdens de koude maanden van het jaar worden verzonden en afgeleverd, is het essentieel dat ze zich aanpassen aan de temperatuur van de leefruimte. Lage temperaturen hebben een aanzienlijke invloed op de bewegende delen van een luidspreker, zoals het diafragma, de spreekspoel, de rand en de spider. Het vermogen van deze componenten om snelle oscillaties te volgen of grote uitslagen te maken, is daardoor aanzienlijk beperkt. Dit is niet gevaarlijk, maar "bevroren" luidsprekers zijn verre van hun akoestische piek.
Daarom onze tip: Wanneer uw nieuwe luidsprekers op een koude winterdag aankomen, geef ze dan een paar uur de tijd om te acclimatiseren. Uw Nubert-luidsprekers zullen u dankbaar zijn met de superieure geluidskwaliteit die u van ons gewend bent.

Beoogd gebruik

Deze luidspreker is uitsluitend ontworpen voor geluidsweergave in droge ruimtes. Gebruik de luidspreker alleen zoals beschreven in deze handleiding. Elk ander gebruik (in het bijzonder veiligheidsrelevant of medisch gebruik, installatie in een open omgeving zoals IP-gecertificeerde producten) wordt als oneigenlijk beschouwd en kan leiden tot materiële schade of zelfs persoonlijk letsel. Nubert electronic GmbH aanvaardt geen enkele aansprakelijkheid voor schade veroorzaakt door oneigenlijk gebruik.

Veiligheidsinstructies

De volledige gebruiksaanwijzing, met name de veiligheidsinstructies, moet volledig worden gelezen voordat het apparaat wordt aangesloten en in gebruik genomen. Voor uw eigen veiligheid dient u alle waarschuwingen en veiligheidsinstructies in deze handleiding en op de luidspreker op te volgen. Het is de gebruiker niet toegestaan andere werkzaamheden aan de luidspreker uit te voeren dan de beschreven werkzaamheden. Bewaar dit document zodat u er te allen tijde toegang toe hebt. Bovendien moet het ook worden overgedragen aan eventuele nieuwe eigenaren.

Verklaring van de symbolen

Het driehoekige symbool met uitroepteken (zonder aanvullend commentaar) geeft belangrijke instructies aan voor de inbedrijfstelling, bediening en het onderhoud van het apparaat.

De term Voorzichtig! naast het driehoekige symbool wijst op een gemiddeld risico. Het niet opvolgen van deze waarschuwing kan leiden tot materiële schade.

De term Gevaar! naast het driehoekige symbool wijst op een hoog risico. Het niet opvolgen van deze waarschuwing kan leiden tot de dood of persoonlijk letsel
Dit symbool geeft aan dat u de bedieningsinstructies en de veiligheids- en waarschuwingsvoorschriften moet lezen en opvolgen om het apparaat te bedienen.
Dit symbool (driehoek met bliksem) waarschuwt voor gevaarlijke spanningen in de behuizing en voor gevaren als gevolg van elektrische schokken.
Dit symbool geeft aan dat het apparaat voldoet aan elektrische beschermingsklasse 2 en daarom geen aarding vereist.
Apparaten met dit symbool mogen alleen in een droge binnenomgeving worden gebruikt.
Apparatuur die met dit symbool is gemarkeerd, mag niet met het huisvuil worden afgevoerd. Raadpleeg het gedeelte Afvalverwerking en batterijretour aan het einde van deze handleiding.

Algemene informatie

Gebruik de luidspreker nooit zonder toezicht!

Gevaar voor elektrische schokken!
Om het risico op elektrische schokken te vermijden, mag de luidspreker niet door de gebruiker worden geopend. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in de luidspreker.
Servicewerkzaamheden en reparaties zijn voorbehouden aan gekwalificeerde specialisten die door Nubert zijn geautoriseerd. Als u service nodig heeft, neem dan rechtstreeks contact op met Nubert electronic GmbH (info@nubert.de)!

Verstikkingsgevaar!
Laat kinderen nooit zonder toezicht de luidspreker, de afstandsbediening of de verpakking gebruiken of ermee spelen. Er bestaat een risico dat kinderen in de verpakkingsfolie verstrikt raken en stikken. Zorg ervoor dat kinderen geen kleine onderdelen van de apparaten kunnen verwijderen! Deze onderdelen, zoals de batterij van de afstandsbediening, kunnen worden ingeslikt en verstikking veroorzaken. Neem bij het inslikken van onderdelen onmiddellijk contact op met een arts!

Gevaar voor letsel of schade!
Wees voorzichtig bij het verplaatsen van de luidspreker om letsel en schade te voorkomen!

Aangezien de luidspreker alleen volledig van het elektriciteitsnet kan worden losgekoppeld via de netaansluiting aan de achterkant van het apparaat of door de stekker uit het stopcontact te trekken, moet deze zo worden geplaatst dat u vrije toegang hebt tot de netaansluiting of de stekker. Als een van de volgende situaties zich voordoet, moet de luidspreker onmiddellijk worden uitgeschakeld en van het elektriciteitsnet worden losgekoppeld. Neem onmiddellijk contact op met Nubert electronic GmbH (info@nubert.de)!

• De luidspreker is beschadigd of is gevallen.
• Het netsnoer of de stekker is beschadigd.
• Er zijn voorwerpen of vloeistoffen in de luidspreker terechtgekomen.
• De luidspreker is blootgesteld aan overmatige vocht of regen.
• De luidspreker werkt niet goed of vertoont een aanzienlijke vermindering van de prestaties.
• De luidspreker ruikt verbrand, ontwikkelt rook of maakt ongebruikelijke geluiden.

De drivers die in deze luidspreker zijn ingebouwd, genereren een sterk magnetisch veld in hun directe omgeving, dat andere apparaten kan aantasten of beschadigen. Het is daarom essentieel om magnetisch gevoelige apparaten uit de buurt van deze luidspreker te houden! Plaats geen buisenschermen, notebooks, harde schijven of dergelijke op de luidspreker!
Gebruik alleen accessoires die door Nubert worden aanbevolen!

Installatie-instructies

Een onstabiele locatie kan de luidspreker beschadigen.

• Plaats de luidspreker alleen op een vlakke, stabiele ondergrond en zorg ervoor dat hij niet kan omvallen!
• Zorg er ook voor dat er geen onbedoelde trekkracht op de kabels kan ontstaan om te voorkomen dat de luidspreker omvalt of dat de aansluitingen beschadigd raken!
• Houd sterke mechanische schokken uit de buurt van de luidspreker!

Overmatige warmteontwikkeling in het apparaat kan de levensduur verkorten of tot brand leiden.

• Dek de achterkant van de luidspreker nooit af! Zorg ervoor dat er een vrije ruimte is van ten minste 10 cm en voldoende luchtcirculatie in de achterkant!
• Gebruik de luidspreker en de afstandsbediening niet in de buurt van warmtebronnen zoals radiatoren of kachels!
• Zet de luidspreker en de afstandsbediening niet in direct zonlicht.
• Niet blootstellen aan direct zonlicht!
• Plaats nooit brandende kaarsen of soortgelijke open vuurbronnen op de luidspreker!

Explosiegevaar!
Installatie op ongeschikte locaties kan explosies veroorzaken. Gebruik de luidspreker of afstandsbediening niet

• in omgevingen waar brand- of explosiegevaar heerst!
• bij extreem lage of extreem hoge temperaturen!
• in de buurt van ontvlambare gassen of dampen!
• in de buurt van veel stof!
• in de buurt van ontvlambare materialen!

Gevaar voor elektrische schokken!
De luidspreker voert netspanning en spanningen hoger dan 35 V AC of DC aan de binnenkant. Hij heeft geen speciale bescherming tegen het binnendringen van vloeistoffen of voorwerpen in het systeem. Er bestaat dus een risico op een dodelijke elektrische schok.

• Raak de luidspreker nooit aan met natte handen!
• Gebruik de luidspreker alleen op een droge plaats!
• Gebruik hem niet buitenshuis of in vochtige ruimtes!
• De luidspreker moet worden beschermd tegen vloeistoffen van alle soorten, inclusief druppelend en opspattend water.
• Plaats geen houders met vloeistoffen (bijv. bloemenvazen) op de luidspreker of in de directe omgeving!
• Als de luidspreker van een koude omgeving naar een warme ruimte wordt verplaatst, kan er condensatie in het apparaat ontstaan. Wacht minstens zes uur totdat de luidspreker kamertemperatuur heeft bereikt en droog is voordat u hem inschakelt!
• Er mogen geen voorwerpen of vreemde voorwerpen in het apparaat terechtkomen.
• Mocht de luidspreker in contact komen met vloeistoffen of mochten er voorwerpen in de luidspreker terechtkomen, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met Nubert electronic GmbH (info@nubert.de)!

Gevaar voor letsel of schade!
Voor luidsprekers met schroefdraad aan de onderzijde:
De schroefdraadbussen mogen alleen worden gebruikt voor het rechtop monteren van de luidspreker op geschikte grondplaten. De schroefdraadbussen aan de onderzijde van de luidsprekerbehuizingen zijn niet ontworpen voor trekbelastingen en mogen daarom niet worden gebruikt als houders voor haken of soortgelijke apparaten om de luidsprekerkast op te hangen. Een vallende luidspreker kan ernstig letsel en schade veroorzaken.

Aansluitinstructies

Algemene aansluitinstructies

• Trek de stekker uit het stopcontact voordat u bedrading aan het systeem wijzigt!
• Zorg ervoor dat alle aansluitingen correct zijn gemaakt en dat alle stekkers stevig in de stopcontacten zitten voordat u de luidspreker op het elektriciteitsnet aansluit.
• Gebruik alleen de beoogde kabels of stekkerverbindingen voor de aansluitingen! Als u dit niet doet, kan dit leiden tot schade of storingen.
• Als u verbindingen op de luidspreker wilt verbreken, trek dan altijd aan de stekker, nooit aan de kabel!
• Zorg ervoor dat alle stekkers stevig in de stopcontacten zitten!
• Gebruik alleen kabels en accessoires die door Nubert worden aanbevolen!

Gevaar voor elektrische schokken!
Defecte elektriciteitsnetten of overmatige netspanning kunnen leiden tot elektrische schokken.

• Alle voedings- of antennesystemen die op de luidspreker zijn aangesloten, moeten voldoen aan alle toepasselijke wet- en regelgeving en professioneel worden geïnstalleerd door een erkend installatiebedrijf.
• Gebruik alleen het juiste netsnoer om de luidspreker aan te sluiten. Wijzig het netsnoer of de stekker niet.
• Zorg ervoor dat de netspanning op uw locatie overeenkomt met de vereisten van de luidspreker! De juiste voeding staat vermeld op het etiket aan de achterkant van de luidspreker. Hij mag niet op andere voedingen worden aangesloten.
• Apparaten van klasse 1 moeten worden aangesloten op het stopcontact met een beschermende aardverbinding. Zorg ervoor dat de installatie van de beschermende aarde correct wordt uitgevoerd!
• Let er bij het leggen van de stroomkabels op dat ze niet beschadigd kunnen raken (bijv. door verhitting of mechanische spanning)! Let vooral op de gebieden van de connectoren en distributeurs!

Overspanning in het elektriciteitsnet (bijv. door bliksem) kan het apparaat en de voedingseenheid beschadigen of vernielen.

• Een overspanningsbeveiligingselement kan een zekere mate van bescherming bieden tegen te hoge spanningen in het elektriciteitsnet.
• De grootst mogelijke bescherming tegen schade kan echter alleen worden bereikt door de volledige scheiding van het elektriciteitsnet. Koppel bij onweer of dreigende blikseminslag de netkabel los van het stopcontact en eventuele antennestekkers van uw hifi-installatie!
• Als de luidspreker gedurende langere tijd niet wordt gebruikt of zonder toezicht wordt achtergelaten, moet de stroomtoevoer worden losgekoppeld. Trek de stekker uit het stopcontact!

Afstandsbediening en batterij

Dit product wordt geleverd met een afstandsbediening en een batterij. Het volgende moet in acht worden genomen bij het hanteren van afstandsbedieningen en batterijen:
Als de batterijen leeg zijn, zal het bereik van de afstandsbediening aanzienlijk afnemen. Als dit gebeurt, vervang dan onmiddellijk de batterijen. Gebruik altijd hoogwaardige CR2025 lithium knoopcellen als vervangende batterijen. Zorg ervoor dat de polariteit correct is bij het plaatsen van de batterij in het batterijcompartiment!

Onjuiste behandeling kan leiden tot materiële schade.

• Laat de afstandsbediening niet vallen!
• Stel de afstandsbediening en de batterij niet bloot aan water of andere vloeistoffen!
• Gebruik of bewaar de afstandsbediening en de batterij niet op plaatsen met een hoge luchtvochtigheid of een hoge of lage temperatuur!

Lekkende of exploderende batterijen kunnen een gevaar vormen voor de gezondheid en schade aan goederen veroorzaken.

• Als u het apparaat lange tijd niet gebruikt of als de batterijen leeg zijn, verwijder dan de batterijen uit de afstandsbediening om ontlading, lekkage van zuur of explosies te voorkomen.
• Lekkende batterijen moeten onmiddellijk worden vervangen.
• Als u een lekkende batterij aantreft, raak dan het lekkende materiaal niet aan en gooi de batterijen onmiddellijk weg!
• Raak geen lekkende batterijen aan!
• Mocht uw huid, ogen of mond in contact komen met het lekkende materiaal, reinig dan het getroffen gebied onmiddellijk met water en neem contact op met een arts!

Batterij niet inslikken, gevaar voor chemische verbranding!
Het inslikken van batterijen kan ernstige interne brandwonden en binnen korte tijd de dood veroorzaken.

• Zorg ervoor dat batterijen op geen enkele manier in uw lichaam terechtkomen, in het bijzonder dat ze niet kunnen worden ingeslikt!
• Houd nieuwe en gebruikte batterijen uit de buurt van kinderen.
• Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.
• Als u denkt dat er batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp!

Service

Als u vragen of problemen heeft tijdens de ingebruikname van uw Nubert-systeem, neem dan gerust contact op met ons serviceteam:
Telefoon:
0800 68 23 780 (gratis, binnen Duitsland)
0049 7171 92690-118 (internationaal)
E-mail: info@nubert.de
Houd uw klantnummer bij de hand!

Nubert electronic GmbH
Goethestr. 69
73525 Schwäbisch Gmünd
Duitsland

Referenties

• http://www.nubert.de

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Nubert nuPro A-100 - Handleiding actieve luidspreker

Beschikbare talen
