AOC Q27G4XN - Handleiding gamingmonitor

Inhoud

1 Installatie
2 Aanpassen
3 Probleemoplossing
4 Specificatie
5 Veiligheid
6 Referenties
7 Download handleiding
8 In andere talen

Installatie

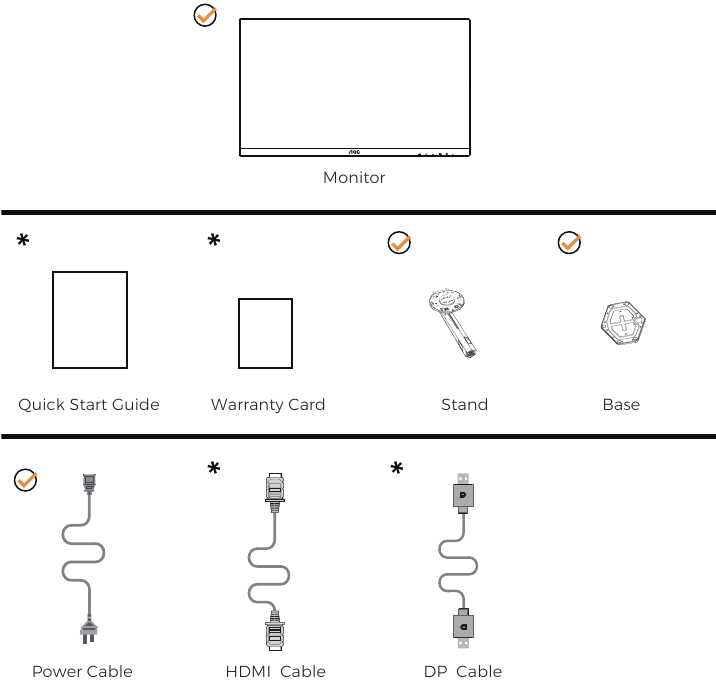

Inhoud van de doos

*Niet alle signaalkabels worden voor alle landen en regio's meegeleverd. Neem contact op met de plaatselijke dealer of het AOC-filiaal ter bevestiging.

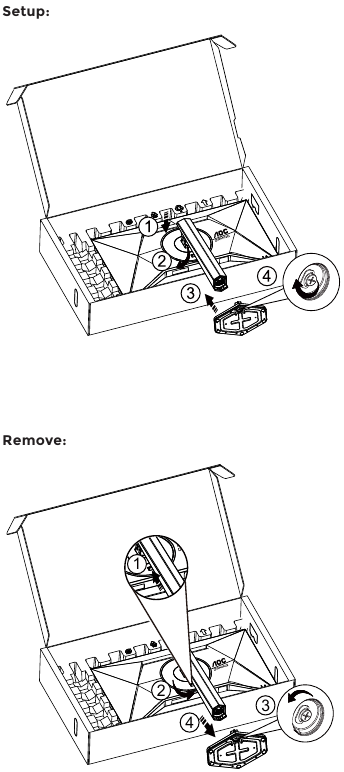

Standaard en voet opzetten

Stel de voet op of verwijder deze volgens de bovenstaande stappen.

OPMERKING: Het ontwerp van het display kan afwijken van de afbeeldingen.

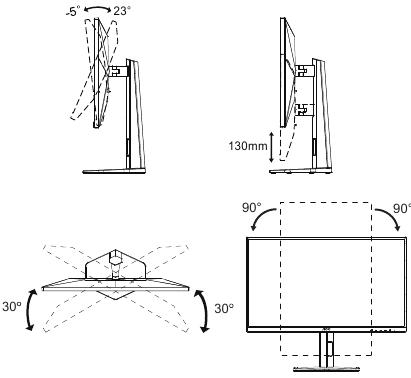

Kijkhoek aanpassen

Om de beste kijkervaring te bereiken, wordt aanbevolen dat de gebruiker ervoor zorgt dat hij zijn hele gezicht op het scherm kan zien en vervolgens de hoek van de monitor aanpast op basis van persoonlijke voorkeur.
Houd de standaard vast, zodat u de monitor niet omstoot wanneer u de hoek van de monitor verandert. U kunt de monitor als volgt aanpassen:

OPMERKING:
Raak het LCD-scherm niet aan wanneer u de hoek wijzigt. Het aanraken van het LCD-scherm kan schade veroorzaken.

Om mogelijke schade aan het scherm, zoals het loslaten van het paneel, te voorkomen, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt.
Druk niet op het scherm tijdens het aanpassen van de hoek van de monitor. Pak alleen de rand vast.

Het apparaat aansluiten

Kabelverbindingen aan de achterkant van de monitor en computer:

DisplayPort
HDMI 1
HDMI 2
Oortelefoon
Stroom

Aansluiten op pc

Sluit het netsnoer stevig aan op de achterkant van het display.
Schakel uw computer uit en trek de stekker uit het stopcontact.
Sluit de signaalkabel van het display aan op de videoaansluiting aan de achterkant van uw computer.
Steek het netsnoer van uw computer en uw display in een stopcontact in de buurt.
Zet uw computer en display aan.

Als uw monitor een beeld weergeeft, is de installatie voltooid. Als er geen beeld wordt weergegeven, raadpleegt u Probleemoplossing.

Om de apparatuur te beschermen, moet u altijd de pc en LCD-monitor uitschakelen voordat u ze aansluit.

Wandmontage

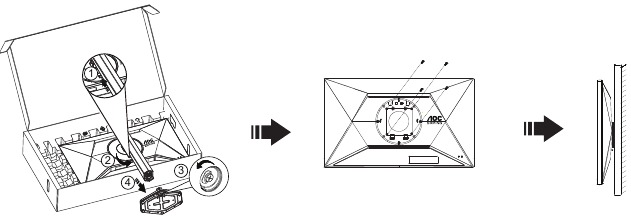

Voorbereiding op het installeren van een optionele wandmontagearm.

Deze monitor kan worden bevestigd aan een wandmontagearm die u apart koopt. Koppel de stroom los voordat u deze procedure uitvoert. Volg deze stappen:

Verwijder de voet.
Volg de instructies van de fabrikant om de wandmontagearm in elkaar te zetten.
Plaats de wandmontagearm op de achterkant van de monitor. Lijn de gaten van de arm uit met de gaten in de achterkant van de monitor.
Steek de 4 schroeven in de gaten en draai ze vast.
Sluit de kabels weer aan. Raadpleeg de gebruikershandleiding die bij de optionele wandmontagearm is geleverd voor instructies over het bevestigen aan de muur.

Specificatie van wandmontageschroeven: M4*(10+X)mm (X=Dikte van wandmontagebeugel)

Opmerking: VESA-montageschroefgaten zijn niet beschikbaar voor alle modellen. Neem contact op met de dealer of de officiële afdeling van AOC. Neem altijd contact op met de fabrikant voor installatie aan de muur.

* Het ontwerp van het display kan afwijken van de afbeeldingen.

Om mogelijke schade aan het scherm, zoals het loslaten van het paneel, te voorkomen, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt.
Druk niet op het scherm tijdens het aanpassen van de hoek van de monitor. Pak alleen de rand vast.

AMD FreeSync-functie

De AMD FreeSync-functie werkt met DP/HDMI
Compatibele grafische kaart: Aanbevolen lijst is zoals hieronder, kan ook worden gecontroleerd door www.AMD.com te bezoeken

Grafische kaarten

Radeon RX Vega-serie
Radeon RX 500-serie
Radeon RX 400-serie
Radeon R9/R7 300-serie (R9 370/X, R7 370/X, R7 265 uitgezonderd)
Radeon Pro Duo (2016)
Radeon R9 Nano-serie
Radeon R9 Fury-serie
Radeon R9/R7 200-serie (R9 270/X, R9 280/X uitgezonderd)

Processors

AMD Ryzen 7 2700U
AMD Ryzen 5 2500U
AMD Ryzen 5 2400G
AMD Ryzen 3 2300U
AMD Ryzen 3 2200G
AMD PRO A12-9800
AMD PRO A12-9800E
AMD PRO A10-9700
AMD PRO A10-9700E
AMD PRO A8-9600
AMD PRO A6-9500
AMD PRO A6-9500E
AMD PRO A12-8870
AMD PRO A12-8870E
AMD PRO A10-8770
AMD PRO A10-8770E
AMD PRO A10-8750B
AMD PRO A8-8650B
AMD PRO A6-8570
AMD PRO A6-8570E
AMD PRO A4-8350B
AMD A10-7890K
AMD A10-7870K
AMD A10-7850K
AMD A10-7800
AMD A10-7700K
AMD A8-7670K
AMD A8-7650K
AMD A8-7600
AMD A6-7400K

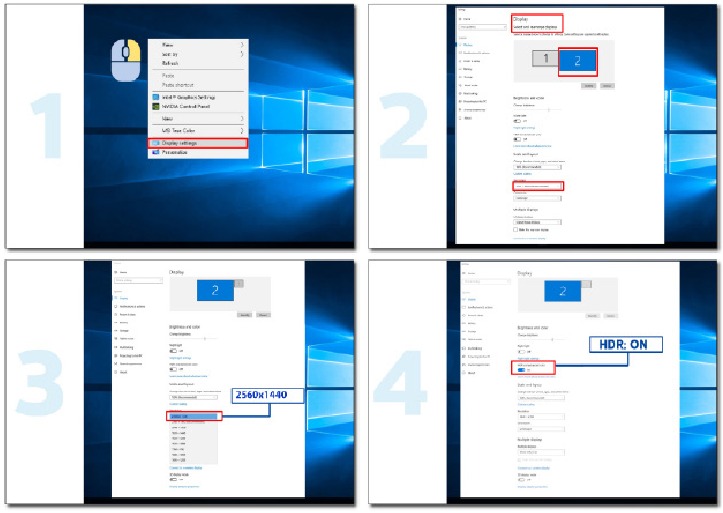

HDR

Het is compatibel met invoersignalen in HDR10-indeling.
Het display kan de HDR-functie automatisch activeren als de speler en de inhoud compatibel zijn. Neem contact op met de fabrikant van het apparaat en de aanbieder van de inhoud voor informatie over de compatibiliteit van uw apparaat en inhoud. Selecteer "OFF" (UIT) voor de HDR-functie als u geen automatische activeringsfunctie nodig hebt.

Opmerking:

Er is geen speciale instelling nodig voor de DisplayPort/HDMI-interface in WIN10-versies lager (ouder) dan V1703.
Alleen de HDMI-interface is beschikbaar en de DisplayPort-interface kan niet functioneren in WIN10-versie V1703.
3840x2160 alleen aanbevolen voor Blu-ray-speler, Xbox en PlayStation.
1. De displayresolutie is ingesteld op 2560*1440 en HDR is vooraf ingesteld op AAN.
2. Nadat u een applicatie hebt geopend, kan het beste HDR-effect worden bereikt wanneer de resolutie wordt gewijzigd in 2560*1440 (indien beschikbaar).

Aanpassen

Sneltoetsen

1	Bron/Afsluiten
2	Gamingmodus
3	Kies punt
4	Menu/Enter
5	Stroom

Menu/Enter
Druk hierop om de OSD weer te geven of de selectie te bevestigen.

Stroom
Druk op de aan/uit-knop om de monitor in te schakelen.

Kies punt
Wanneer er geen OSD is, drukt u op de knop Dial Point (Kies punt) om Dial Point weer te geven/te verbergen.

Gamingmodus
Wanneer er geen OSD is, drukt u op de toets "" om de functie Gamingmodus te openen en drukt u vervolgens op de toets "" of "" om de gamingmodus (Standaard, FPS, RTS, Racing, Gamer 1, Gamer 2 of Gamer 3) te selecteren op basis van de verschillende soorten games.

Bron/Afsluiten
Wanneer de OSD is gesloten, wordt door op de knop Bron/Afsluiten te drukken de sneltoetsfunctie Bron geactiveerd.
Wanneer het OSD-menu actief is, fungeert deze knop als een afsluittoets (om het OSD-menu te verlaten).

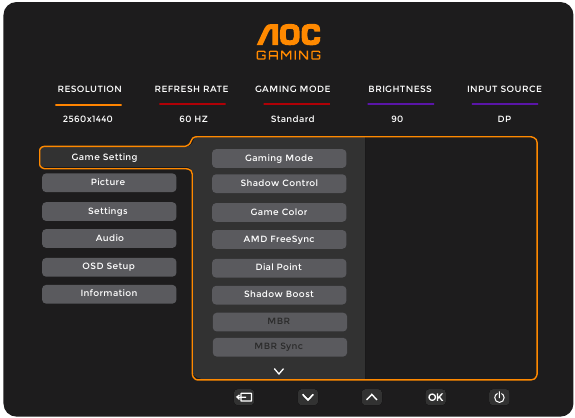

OSD-instelling

Basis en eenvoudige instructie op de bedieningstoetsen.

Druk op de MENU-knop om het OSD-venster te activeren.
Druk op of om door de functies te navigeren. Zodra de gewenste functie is gemarkeerd, drukt u op de MENU-knop / OK om deze te activeren en drukt u op of om door de functies van het submenu te navigeren. Zodra de gewenste functie van het submenu is gemarkeerd, drukt u op de MENU-knop / OK om deze te activeren.
Druk op of om de instellingen van de geselecteerde functie te wijzigen. Druk op om af te sluiten. Als u een andere functie wilt aanpassen, herhaalt u stappen 2-3.
OSD-vergrendelingsfunctie: Om de OSD te vergrendelen, houdt u de MENU-knop ingedrukt terwijl de monitor is uitgeschakeld en drukt u vervolgens op de aan/uit-knop om de monitor in te schakelen. Om de OSD te ontgrendelen, houdt u de MENU-knop ingedrukt terwijl de monitor is uitgeschakeld en drukt u vervolgens op de aan/uit-knop om de monitor in te schakelen.

Opmerkingen:

Als het product slechts één signaalingang heeft, kan het item "Input Select" niet worden aangepast.
Als de invoersignaalresolutie de native resolutie of AMD FreeSync is, is het item "Image Ratio" ongeldig.

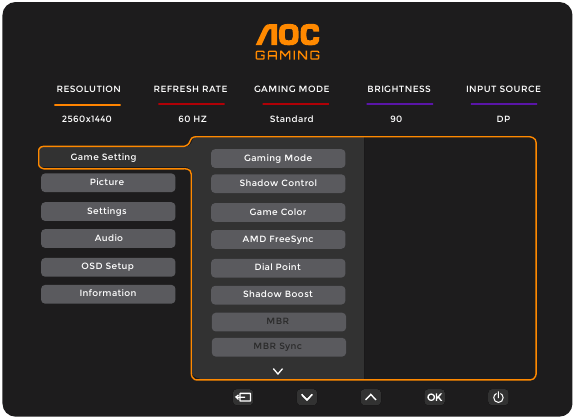

Game-instelling

Gamingmodus	Standaard	Verbeter de leesbaarheid voor geschikte web- en mobiele games.
	FPS	Voor het spelen van FPS-games (first-person shooters). Verbetert het zwartniveau in een donker thema.
	RTS	Voor het spelen van RTS-games (real-time strategy). Verbetert de beeldkwaliteit.
	Racing	Voor het spelen van racegames, biedt de snelste responstijd en een hoge kleurverzadiging.
	Gamer 1	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 1.
	Gamer 2	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 2.
	Gamer 3	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 3.
Schaduwregeling	0 ~ 100	De standaardwaarde voor schaduwregeling is 50, de eindgebruiker kan aanpassen van 50 naar 100 of 0 naar 50 om het contrast te verhogen/verlagen voor een duidelijker beeld. Als het beeld te donker is om het detail duidelijk te zien, past u aan van 50 naar 100 voor een duidelijk beeld. Als het beeld te wit is om het detail duidelijk te zien, past u aan van 50 naar 0 voor een duidelijker beeld.
Game Color	0 ~ 20	Game Color biedt een niveau van 0-20 voor het aanpassen van de verzadiging om een beter beeld te krijgen.
AMD FreeSync	Uit / Aan	AMD FreeSync uitschakelen of inschakelen. AMD FreeSync Run Reminder: Wanneer de functie AMD FreeSync is ingeschakeld, kan er in sommige game-omgevingen sprake zijn van flikkeringen.
Kies punt	Uit / Aan / Dynamisch	De functie "Dial Point" (Kies punt) plaatst een richtindicator in het midden van het scherm om gamers te helpen bij het spelen van first-person shooter-games (FPS) met nauwkeurig en precies richten.
Schaduwboost	Uit / Niveau 10 / Niveau 20 / Niveau 30	Verbeter de schermdetails in het donkere of heldere gebied om de helderheid in het heldere gebied aan te passen en ervoor te zorgen dat het niet oververzadigd is.
MBR	0 ~ 20	MBR (Motion Blur Reduction) Biedt 0-20 niveaus van aanpassingen om bewegingsonscherpte te verminderen. Opmerking: De MBR-functie kan worden aangepast wanneer AMD FreeSync is uitgeschakeld en de vernieuwingsfrequentie ≥75Hz is. De helderheid van het scherm neemt af naarmate de aanpassingswaarde toeneemt.
MBR Sync	Uit / Aan	MBR Sync (Motion Blur Remove) uitschakelen of inschakelen. Opmerking: De MBR Sync-functie kan worden aangepast wanneer AMD FreeSync is ingeschakeld en de vernieuwingsfrequentie ≥75Hz is.
Overdrive	Uit / Zwak / Gemiddeld / Sterk / Boost	Pas de responstijd aan. Opmerking: Als de gebruiker OverDrive aanpast naar "Strong" kan het weergegeven beeld wazig zijn. Gebruikers kunnen het OverDrive-niveau aanpassen of uitschakelen op basis van hun voorkeuren. De functie "Boost" is optioneel wanneer AMD FreeSync is uitgeschakeld en de vernieuwingsfrequentie ≥75Hz is. De helderheid van het scherm neemt af wanneer de functie "Boost" is ingeschakeld.
Frame Counter	Uit / Rechtsboven / Rechtsonder / Linksboven / Linksonder	Geeft de V-frequentie weer in de geselecteerde hoek.

Opmerking:

. Wanneer "HDR Mode" onder "Picture" (Beeld) is ingeschakeld, kunnen de items "Gaming Mode" (Gamingmodus), "Shadow Control" (Schaduwregeling) en "Game Color" (Game Color) niet worden aangepast.
. Wanneer "HDR" onder "Picture" (Beeld) is ingeschakeld, kunnen de items "Gaming Mode" (Gamingmodus), "Shadow Control" (Schaduwregeling), "Shadow Boost" (Schaduwboost), "Game Color" (Game Color), "MBR" en "MBR Sync" niet worden aangepast. "Boost" onder "Overdrive" is niet beschikbaar.
. Wanneer de "Color Space" (Kleurruimte) onder "Picture" (Beeld) is ingesteld op sRGB, kunnen de items "Gaming Mode" (Gamingmodus), "Shadow Control" (Schaduwregeling), "Shadow Boost" (Schaduwboost) en "Game Color" (Game Color) niet worden aangepast.

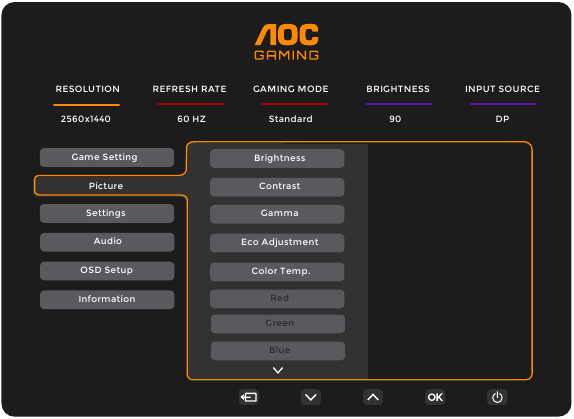

Beeld

Helderheid	0-100	Aanpassing achtergrondverlichting.
Contrast	0-100	Contrast van digitaal register.
Gamma	1.8 / 2.0 / 2.2 / 2.4 / 2.6	Gamma aanpassen.
Eco-aanpassing	Standaard	Standaardmodus.
	Tekst	Tekstmodus.
	Internet	Internetmodus.
	Game	Gamemodus.
	Film	Filmmodus.
	Sport	Sportmodus.
	Lezen	Leesmodus.
Kleurtemp.	Warm	Warme kleurtemperatuur terughalen uit EEPROM.
	Normaal	Normale kleurtemperatuur terughalen uit EEPROM.
	Koel	Koele kleurtemperatuur terughalen uit EEPROM.
	Gebruiker	Kleurtemperatuur herstellen uit EEPROM.
Rood	0-100	Rode versterking van digitaal register.
Groen	0-100	Groene versterking van digitaal register.
Blauw	0-100	Blauwe versterking van digitaal register.
HDR	Uit	Stel het HDR-profiel in op basis van uw gebruiksbehoeften. Opmerking: Wanneer HDR wordt gedetecteerd, wordt de HDR-optie weergegeven voor aanpassing.
	DisplayHDR
	HDR-afbeelding
	HDR-film
	HDR-game
HDR-modus	Uit	Geoptimaliseerd voor de kleur en het contrast van het beeld, dat het HDR-effect simuleert. Opmerking: Wanneer HDR niet wordt gedetecteerd, wordt de HDR-modusoptie weergegeven voor aanpassing.
	HDR-afbeelding
	HDR-film
	HDR-game
DCR	Uit	Dynamische contrastverhouding uitschakelen.
DCR	Aan	Dynamische contrastverhouding inschakelen.
Kleurruimte	Native paneel	Standaard kleurruimtepaneel.
Kleurruimte	sRGB	sRGB-kleurruimte.
LowBlue-modus	Uit	Verminder de blauwe lichtgolf door de kleurtemperatuur te regelen.
	Multimedia
	Internet
	Kantoor
	Lezen
Beeldverhouding	Volledig / Aspect / 1:1 / 17" (4:3) / 19" (4:3) / 19" (5:4) / 19"W (16:10) / 21,5"W (16:9)/ 22"W (16:10)/ 23"W (16:9) / 23,6"W (16:9) / 24"W (16:9)	Selecteer de beeldverhouding voor de weergave.

Opmerking:

Wanneer "HDR" is ingeschakeld, kunnen alle items behalve "HDR" onder "Picture" (Beeld) niet worden aangepast.
Wanneer "HDR Mode" is ingeschakeld, kunnen alle items behalve "HDR Mode", "Brightness" (Helderheid) en "DCR" niet worden aangepast.
Wanneer de "Color Space" (Kleurruimte) is ingesteld op sRGB, kunnen alle items behalve "Color Space" (Kleurruimte), "Brightness" (Helderheid) en "DCR" niet worden aangepast.
Wanneer de "Eco Adjustment" (Eco-aanpassing) is ingesteld op Lezen, kunnen "Color Temp." (Kleurtemp.), "Gaming Mode" (Gamingmodus), "Game Color" (Game Color), "LowBlue Mode" (LowBlue-modus), "MBR" en "MBR Sync" niet worden aangepast.

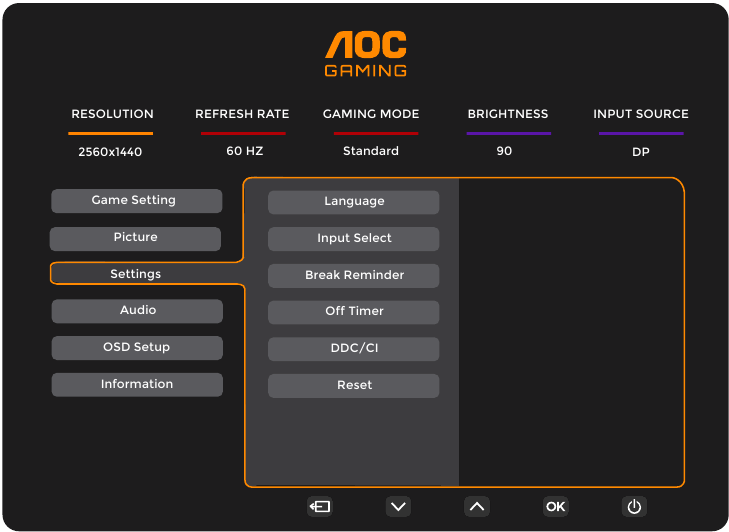

Instellingen

Taal		Selecteer de OSD-taal.
Ingang selecteren	Auto / HDMI1 / HDMI2 / DP	Selecteer de ingangssignaalbron.
Pauzeherinnering	Uit / Aan	Pauzeherinnering als de gebruiker langer dan 1 uur continu werkt.
Uitschakeltimer	0-24 uur	Selecteer de DC-uitschakeltijd.
DDC/CI	Nee / Ja	DDC/CI-ondersteuning in-/uitschakelen.
Resetten	Nee / Ja	Het menu terugzetten naar de standaardinstellingen.

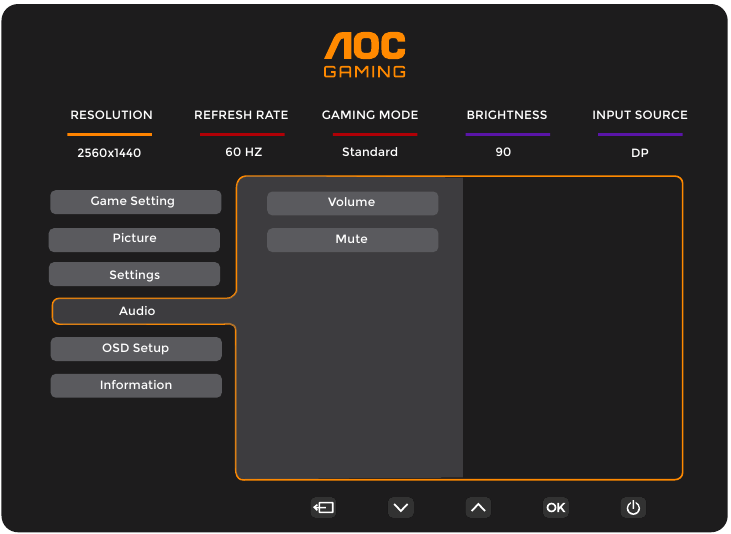

Audio

Volume	0-100	Volume aanpassen.
Dempen	Uit / Aan	Volume dempen.

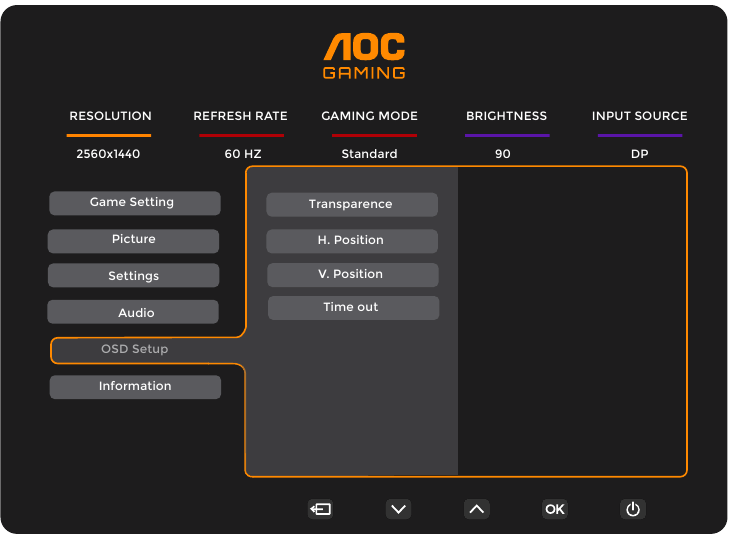

OSD-setup

Transparantie	0-100	De transparantie van de OSD aanpassen.
H. Positie	0-100	De horizontale positie van de OSD aanpassen.
V. Positie	0-100	De verticale positie van de OSD aanpassen.
Timeout	5-120	De OSD-timeout aanpassen.

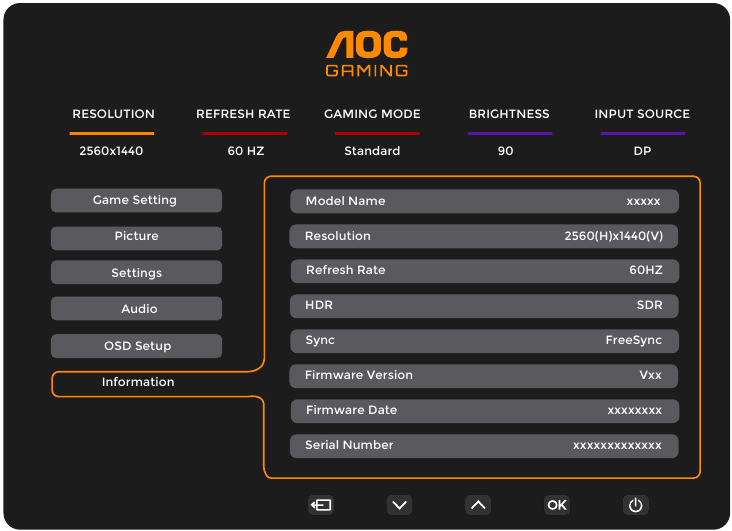

Informatie

LED-indicator

Status	LED-kleur
Volledige stroommodus	Wit
Actieve uit-modus	Oranje

Probleemoplossing

Probleem & Vraag	Mogelijke oplossingen
Power LED brandt niet	Zorg ervoor dat de aan/uit-knop AAN staat en dat het netsnoer correct is aangesloten op een geaard stopcontact en op de monitor.
Geen beeld op het scherm	Is het netsnoer correct aangesloten? Controleer de aansluiting van het netsnoer en de voeding. Is de videokabel correct aangesloten? (Aangesloten met behulp van de HDMI-kabel) Controleer de HDMI-kabelverbinding. (Aangesloten met behulp van de DP-kabel) Controleer de DP-kabelverbinding. * HDMI/DP-ingang is niet beschikbaar op elk model. Als de stroom is ingeschakeld, start u de computer opnieuw op om het eerste scherm te zien (het aanmeldscherm). Als het eerste scherm (het aanmeldscherm) verschijnt, start u de computer op in de van toepassing zijnde modus (de veilige modus voor Windows 7/8/10) en wijzigt u vervolgens de frequentie van de videokaart. (Raadpleeg De optimale resolutie instellen) Als het eerste scherm (het aanmeldscherm) niet verschijnt, neem dan contact op met het servicecentrum of uw dealer. Ziet u "Input Not Supported" (Invoer niet ondersteund) op het scherm? U kunt dit bericht zien wanneer het signaal van de videokaart de maximale resolutie en frequentie overschrijdt die de monitor correct kan verwerken. Pas de maximale resolutie en frequentie aan die de monitor correct kan verwerken. Zorg ervoor dat de AOC Monitor Drivers zijn geïnstalleerd.
Het beeld is wazig en heeft ghosting- en schaduwproblemen	Pas de instellingen voor contrast en helderheid aan. Druk op de sneltoets (AUTO) om automatisch aan te passen. Zorg ervoor dat u geen verlengkabel of switchbox gebruikt. We raden aan om de monitor rechtstreeks aan te sluiten op de uitgangsconnector van de videokaart aan de achterkant.
Het beeld stuitert, flikkert of er verschijnt een golfpatroon in het beeld	Verplaats elektrische apparaten die elektrische storingen kunnen veroorzaken zo ver mogelijk van de monitor. Gebruik de maximale vernieuwingsfrequentie die uw monitor aankan bij de resolutie die u gebruikt.
Het apparaat zit vast in de actieve uit-modus	De aan/uit-schakelaar van de computer moet in de AAN-stand staan. De videokaart van de computer moet goed in de sleuf passen. Zorg ervoor dat de videokabel van de monitor correct is aangesloten op de computer. Inspecteer de videokabel van de monitor en zorg ervoor dat er geen pinnen verbogen zijn. Zorg ervoor dat uw computer operationeel is door op de CAPS LOCK-toets op het toetsenbord te drukken terwijl u de CAPS LOCK-LED observeert. De LED moet AAN of UIT gaan na het indrukken van de CAPS LOCK-toets.
Mist een van de primaire kleuren (ROOD, GROEN of BLAUW)	Inspecteer de videokabel van de monitor en zorg ervoor dat er geen pinnen beschadigd zijn. Zorg ervoor dat de videokabel van de monitor correct is aangesloten op de computer.
Schermbeeld is niet gecentreerd of correct formaat	Pas de H-positie en V-positie aan of druk op de sneltoets (AUTO).
Beeld heeft kleurafwijkingen (wit ziet er niet wit uit)	Pas de RGB-kleur aan of selecteer de gewenste kleurtemperatuur.
Horizontale of verticale storingen op het scherm	Gebruik de Windows 7/8/10/11-afsluitmodus om CLOCK en FOCUS aan te passen. Druk op de sneltoets (AUTO) om automatisch aan te passen.
Regelgeving & Service	Raadpleeg Regelgeving & Service-informatie die zich in de CD-handleiding bevindt of www.aoc.com (om het model te vinden dat u in uw land koopt en om Regelgeving & Service-informatie te vinden op de Support-pagina.

Specificatie

Algemene specificatie

Paneel	Modelnaam	Q27G4XN
	Aandrijfsysteem	TFT-kleuren-LCD
	Zichtbare beeldgrootte	68,5 cm diagonaal
	Pixel pitch	0,2331 mm (H) x 0,2331 mm (V)
	Video	HDMI lnterface & DP Interface
	Weergavekleur	16,7M kleuren
Overige	Horizontaal scanbereik	30k-230kHz (HDMI) 30k-255kHz (DP)
	Horizontale scangrootte (maximum)	596,736 mm
	Verticaal scanbereik	48-144Hz (HDMI) 48-180Hz (DP)
	Verticale scangrootte (maximum)	335,664 mm
	Optimale vooraf ingestelde resolutie	2560X1440@60Hz
	Maximale resolutie	2560X1440@144HZ(HDMI) 2560X1440@180HZ(DP)
	Plug & Play	VESA DDC2B/CI
	Stroombron	100-240V~, 50/60Hz, 1.5A
	Stroomverbruik	Typisch (standaard helderheid en contrast)		32W
		Max. (helderheid = 100, contrast = 100)		≤50W
		Stand-bymodus		≤0.5W
Fysieke eigenschappen	Connectortype	HDMIx2/DP/Oortelefoon uit
	Signaalkabeltype	Afneembaar
Omgeving	Temperatuur	In werking	0°C~40°C
		Niet in werking	-25°C~55°C
	Vochtigheid	In werking	10%~85% (niet-condenserend)
		Niet in werking	5%~93% (niet-condenserend)
	Hoogte	In werking	0m~5000m (0ft~16404ft)
		Niet in werking	0m~12192m (0ft~40000ft)

Vooraf ingestelde weergavemodi

STANDAARD	RESOLUTIE(±1Hz)	HORIZONTALE FREQUENTIE(KHz)	VERTICALE FREQUENTIE(Hz)
VGA	640x480@60Hz	31.469	59.94
	640x480@72Hz	37.861	72.809
	640x480@75Hz	37.5	75
	640x480@100Hz	50.313	99.826
	640x480@120Hz	60.938	119.72
SVGA	800x600@56Hz	35.156	56.25
	800x600@60Hz	37.879	60.317
	800x600@72Hz	48.077	72.188
	800x600@75Hz	46.875	75
	800x600@100Hz	62.76	99.778
	800x600@120Hz	76.302	119.972
XGA	1024x768@60Hz	48.363	60.004
	1024x768@70Hz	56.476	70.069
	1024x768@75Hz	60.023	75.029
	1024x768@100Hz	80.448	99.811
	1024x768@120Hz	97.551	119.989
SXGA	1280x1024@60Hz	63.981	60.02
SXGA	1280x1024@75Hz	79.976	75.025
FHD	1920x1080@60Hz	67.5	60
FHD	1920x1080@120Hz	139.1	119.93
QHD	2560x1440@60Hz	88.787	59.951
	2560x1440@120Hz	182.996	119.998
	2560x1440@144Hz	222.056	143.912
QHD(DP)	2560x1440@165Hz	242.55	165
	2560x1440@170Hz	249.9	170.001
	2560x1440@180Hz	264.603	180.002
IBM MODES
DOS	720x400@70Hz	31.469	70.087
MAC MODES
VGA	640x480@67Hz	35	66.667
SVGA	832x624@75Hz	49.725	74.551
XGA	1024x768@75Hz	60.241	74.927

Opmerking: Volgens de VESA-standaard kan er een bepaalde fout (+/-1Hz) optreden bij het berekenen van de vernieuwingsfrequentie (veld frequentie) van verschillende besturingssystemen en grafische kaarten. Om de compatibiliteit te verbeteren, is de nominale vernieuwingsfrequentie van dit product afgerond. Raadpleeg het daadwerkelijke product.

Pinbezettingen

19-pins kleurendisplaysignaalkabel

Pinnummer	Signaalnaam	Pinnummer	Signaalnaam	Pinnummer	Signaalnaam
1.	TMDS-gegevens 2+	9.	TMDS-gegevens 0-	17.	DDC/CEC-aarde
2.	TMDS-gegevens 2 Shield	10.	TMDS-klok +	18.	+5V-voeding
3.	TMDS-gegevens 2-	11.	TMDS-klok Shield	19.	Hot Plug Detect
4.	TMDS-gegevens 1+	12.	TMDS-klok-
5.	TMDS-gegevens 1Shield	13.	CEC
6.	TMDS-gegevens 1-	14.	Gereserveerd (N.C. op apparaat)
7.	TMDS-gegevens 0+	15.	SCL
8.	TMDS-gegevens 0 Shield	16.	SDA

20-pins kleurendisplaysignaalkabel

Pinnummer	Signaalnaam	Pinnummer	Signaalnaam
1	ML_Lane 3 (n)	11	GND
2	GND	12	ML_Lane 0 (p)
3	ML_Lane 3 (p)	13	CONFIG1
4	ML_Lane 2 (n)	14	CONFIG2
5	GND	15	AUX_CH(p)
6	ML_Lane 2 (p)	16	GND
7	ML_Lane 1 (n)	17	AUX_CH(n)
8	GND	18	Hot Plug Detect
9	ML_Lane 1 (p)	19	Return DP_PWR
10	ML_Lane 0 (n)	20	DP_PWR

Plug-and-play

Plug & Play DDC2B-functie
Deze monitor is uitgerust met VESA DDC2B-mogelijkheden volgens de VESA DDC-STANDAARD. Hierdoor kan de monitor het host systeem informeren over zijn identiteit en, afhankelijk van het gebruikte DDC-niveau, aanvullende informatie over zijn weergavemogelijkheden communiceren.
De DDC2B is een bidirectioneel datakanaal gebaseerd op het I2C-protocol. De host kan EDID-informatie opvragen via het DDC2B-kanaal.

Veiligheid

Nationale conventies

De volgende subparagrafen beschrijven de nationale conventies die in dit document worden gebruikt.

Opmerkingen, voorzorgsmaatregelen en waarschuwingen
In deze handleiding kunnen tekstblokken worden begeleid door een pictogram en in vette of cursieve letters worden afgedrukt. Deze blokken zijn opmerkingen, voorzorgsmaatregelen en waarschuwingen en worden als volgt gebruikt:

OPMERKING:
Een OPMERKING geeft belangrijke informatie die u helpt uw computersysteem beter te gebruiken.

Een VOORZORGSMAATREGEL geeft mogelijke schade aan hardware of verlies van gegevens aan en vertelt u hoe u het probleem kunt vermijden.

Een WAARSCHUWING geeft de mogelijkheid van lichamelijk letsel aan en vertelt u hoe u het probleem kunt vermijden. Sommige waarschuwingen kunnen in alternatieve formaten voorkomen en kunnen zonder pictogram worden weergegeven. In dergelijke gevallen is de specifieke presentatie van de waarschuwing verplicht door de regelgevende instantie.

Voeding

De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat aangegeven. Als u niet zeker bent van het type stroom dat in uw huis wordt geleverd, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.
De monitor is uitgerust met een geaarde stekker met drie pinnen, een stekker met een derde (aardings)pin.
Deze stekker past als veiligheidsvoorziening alleen in een geaard stopcontact. Als uw stopcontact geen plaats biedt aan de stekker met drie draden, laat dan een elektricien het juiste stopcontact installeren of gebruik een adapter om het apparaat veilig te aarden. Omzeil het veiligheidsdoel van de geaarde stekker niet.
Koppel het apparaat los tijdens een onweersbui of wanneer het lange tijd niet zal worden gebruikt. Dit beschermt de monitor tegen schade als gevolg van stroomstoten.

Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schokken.
Om een bevredigende werking te garanderen, mag u de monitor alleen gebruiken met UL-vermelde computers die over de juiste geconfigureerde stopcontacten beschikken die zijn gemarkeerd tussen 100-240V AC, Min. 5A.
Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en gemakkelijk toegankelijk zijn.

Installatie

Plaats de monitor niet op een onstabiele kar, standaard, driepoot, beugel of tafel. Als de monitor valt, kan dit een persoon verwonden en ernstige schade aan dit product veroorzaken. Gebruik alleen een kar, standaard, driepoot, beugel of tafel die door de fabrikant wordt aanbevolen of bij dit product wordt verkocht. Volg de instructies van de fabrikant bij het installeren van het product en gebruik montageaccessoires die door de fabrikant worden aanbevolen. Een product- en karcombinatie moet met zorg worden verplaatst.

Steek nooit een voorwerp in de sleuf op de monitorkast. Het kan circuitonderdelen beschadigen, waardoor brand of elektrische schokken ontstaan. Mors nooit vloeistoffen op de monitor.
Plaats de voorkant van het product niet op de vloer.
Als u de monitor aan een muur of plank bevestigt, gebruik dan een montagekit die is goedgekeurd door de fabrikant en volg de instructies van de kit.
Laat wat ruimte rond de monitor vrij, zoals hieronder wordt weergegeven. Anders is de luchtcirculatie mogelijk onvoldoende, waardoor oververhitting brand of schade aan de monitor kan veroorzaken.
Om mogelijke schade te voorkomen, bijvoorbeeld dat het paneel van de rand loslaat, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt. Als de maximale kantelhoek van -5 graden naar beneden wordt overschreden, valt de schade aan de monitor niet onder de garantie.

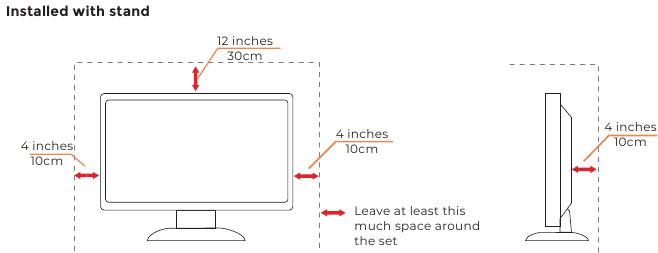

Zie hieronder de aanbevolen ventilatiegebieden rond de monitor wanneer de monitor aan de muur of op de standaard is geïnstalleerd:

Reinigen

Reinig de behuizing regelmatig met een vochtige, zachte doek.

Gebruik bij het reinigen een zachte katoenen of microvezeldoek. De doek moet vochtig en bijna droog zijn, laat geen vloeistof in de behuizing komen.

Koppel het netsnoer los voordat u het product reinigt.

Overig

Als het product een vreemde geur, geluid of rook afgeeft, trek dan ONMIDDELLIJK de stekker uit het stopcontact en neem contact op met een servicecentrum.
Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd door een tafel of gordijn.
Stel de LCD-monitor tijdens het gebruik niet bloot aan hevige trillingen of omstandigheden met een hoge impact.
Stoot of laat de monitor niet vallen tijdens het gebruik of transport.
De netsnoeren moeten veiligheidsgoedgekeurd zijn. Voor Duitsland moet het H03VV-F, 3G, 0,75 mm² of beter zijn. Voor andere landen moeten de geschikte types dienovereenkomstig worden gebruikt.

Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken. Het aanpassen van de equalizer naar het maximum verhoogt de uitgangsspanning van de oortelefoons en hoofdtelefoons en dus het geluidsdrukniveau.

WWW.AOC.COM

Referenties

Homepage | AOC Monitors

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download AOC Q27G4XN - Handleiding gamingmonitor
