AOC U32P2 Handleiding

Installatie

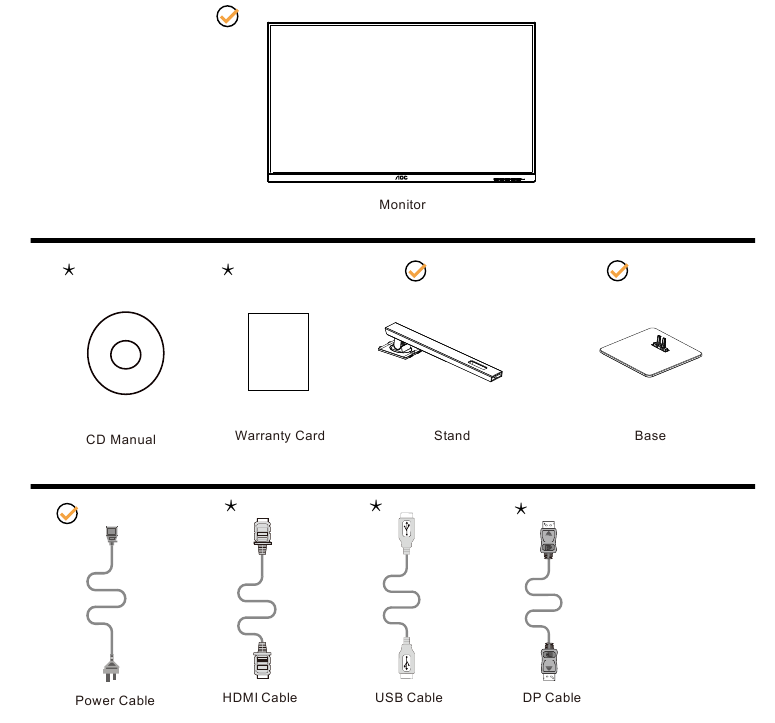

Inhoud van de doos

Niet alle signaalkabels worden voor alle landen en regio's meegeleverd. Neem contact op met de lokale dealer of het AOC-filiaal om dit te controleren.

Standaard en voet installeren

Volg de onderstaande stappen om de voet te installeren of te verwijderen.

Installeren:

Verwijderen:

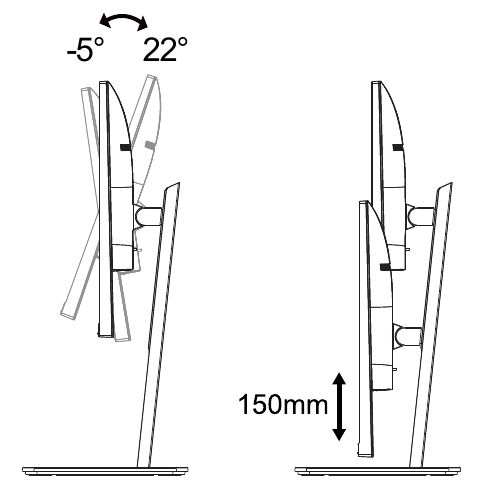

Kijkhoek aanpassen

Voor een optimaal beeld wordt aanbevolen om naar de voorkant van de monitor te kijken en vervolgens de hoek van de monitor aan uw eigen voorkeur aan te passen.
Houd de standaard vast, zodat u de monitor niet omstoot wanneer u de hoek van de monitor wijzigt.
U kunt de monitor als volgt aanpassen:

LET OP:
Raak het LCD-scherm niet aan wanneer u de hoek wijzigt. Dit kan schade veroorzaken of het LCD-scherm breken.

1. Om mogelijke schade aan het scherm, zoals het loslaten van het paneel, te voorkomen, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden wordt gekanteld.
2. Druk niet op het scherm terwijl u de hoek van de monitor aanpast. Houd alleen de rand vast.

De monitor aansluiten

Kabelaansluitingen aan de achterkant van de monitor en computer:

1. USB3.2 Gen1+opladen
2. USB3.2 Gen1
3. USB-PC (USB-upstream)
4. USB3.2 Gen1
5. Stroom
6. HDMI x 2
7. DP
8. Oortelefoon

Aansluiten op pc

1. Sluit het netsnoer stevig aan op de achterkant van het beeldscherm.
2. Schakel uw computer uit en trek de stekker uit het stopcontact.
3. Sluit de signaalkabel van het beeldscherm aan op de video-aansluiting op de achterkant van uw computer.
4. Steek het netsnoer van uw computer en beeldscherm in een stopcontact in de buurt.
5. Zet uw computer en beeldscherm aan.
   Als uw monitor een beeld weergeeft, is de installatie voltooid. Als er geen beeld wordt weergegeven, raadpleegt u Probleemoplossing.
   Om de apparatuur te beschermen, moet u altijd de pc en de LCD-monitor uitschakelen voordat u ze aansluit.

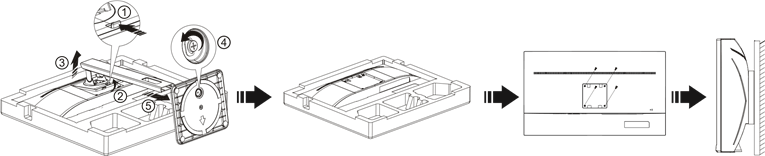

Wandmontage

Voorbereiding voor het installeren van een optionele wandmontage-arm.

Deze monitor kan worden bevestigd aan een wandmontage-arm die u apart aanschaft. Koppel de stroom los voordat u deze procedure uitvoert.
Volg deze stappen:

1. Verwijder de voet.
2. Volg de instructies van de fabrikant om de wandmontage-arm te monteren.
3. Plaats de wandmontage-arm op de achterkant van de monitor. Lijn de gaten van de arm uit met de gaten in de achterkant van de monitor.
4. Steek de 4 schroeven in de gaten en draai ze vast.
5. Sluit de kabels opnieuw aan. Raadpleeg de gebruikershandleiding die bij de optionele wandmontage-arm is geleverd voor instructies over het bevestigen aan de muur.
   Opmerking: VESA-montageschroefgaten zijn niet beschikbaar voor alle modellen. Neem contact op met de dealer of de officiële afdeling van AOC.


* Het ontwerp van het beeldscherm kan afwijken van de afbeeldingen.

1. Om mogelijke schade aan het scherm, zoals het loslaten van het paneel, te voorkomen, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden wordt gekanteld.
2. Druk niet op het scherm terwijl u de hoek van de monitor aanpast. Houd alleen de rand vast.

Aanpassen

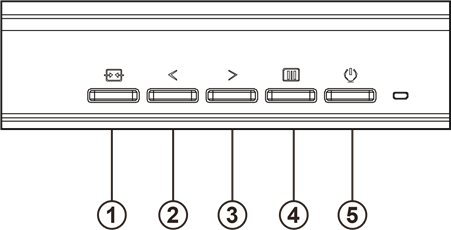

Sneltoetsen

1. Bron/Afsluiten
2. Clear Vision/<
3. Volume/>
4. Menu/Enter
5. Aan/uit

Aan/uit
Druk op de aan/uit-knop om de monitor aan of uit te zetten.

Menu/Selecteren
Activeer het OSD-menu of de functie-aanpassingsbevestiging.

Volume / verhogen
Wanneer het OSD-menu is gesloten, drukt u op de knop ">" om de volumebalk te openen en drukt u op de knop "<" of ">" om het volume van de hoofdtelefoonuitgang aan te passen.

Bron schakelen/afsluiten
Wanneer het OSD-menu is uitgeschakeld, drukt u op deze knop om de functie voor het schakelen van de signaalbron te activeren. Druk herhaaldelijk op deze knop om de signaalbron te selecteren die in de informatiebalk wordt weergegeven en druk op de menuknop om de geselecteerde signaalbron aan te passen.
Wanneer het OSD-menu actief is, fungeert deze knop als een afsluitknop (om het OSD-menu te verlaten)

Clear Vision

1. Als er geen OSD is, drukt u op de knop "<" om Clear Vision te activeren.
2. Gebruik de knoppen "<" of ">" om te kiezen tussen zwakke, gemiddelde, sterke of uit-instellingen. De standaardinstelling is altijd "off" (uit).

3. Houd de knop "<" 5 seconden ingedrukt om de Clear Vision Demo te activeren. Er verschijnt een bericht "Clear Vision Demo: on" (Clear Vision Demo: aan) gedurende 5 seconden op het scherm. Druk op de knop Menu of Afsluiten om het bericht te laten verdwijnen. Houd de knop "<" opnieuw 5 seconden ingedrukt om de Clear Vision Demo uit te schakelen.


De functie Clear Vision biedt de beste beeldweergave door beelden met een lage resolutie en vage beelden om te zetten in heldere en levendige beelden.

OSD-instellingen

Eenvoudige basisinstructie over de bedieningsknoppen.

1. Druk op de MENU-knop om het OSD-venster te activeren.
2. Druk op < of > om door de functies te navigeren. Zodra de gewenste functie is gemarkeerd, drukt u op de MENU-knop om deze te activeren en drukt u op < of > om door de functies in het submenu te navigeren. Zodra de gewenste functie is gemarkeerd, drukt u op de MENU-knop om deze te activeren.
3. Druk op < of > om de instellingen van de geselecteerde functie te wijzigen. Druk op de AUTO-knop om af te sluiten. Als u een andere functie wilt aanpassen, herhaalt u stappen 2-3.
4. OSD-vergrendelingsfunctie: Om de OSD te vergrendelen, houdt u de MENU-knop ingedrukt terwijl de monitor is uitgeschakeld en drukt u vervolgens op de aan/uit-knop om de monitor in te schakelen. Om de OSD te ontgrendelen, houdt u de MENU-knop ingedrukt terwijl de monitor is uitgeschakeld en drukt u vervolgens op de aan/uit-knop om de monitor in te schakelen.

Opmerkingen:

1. . Als het product slechts één signaalinvoer heeft, is het item "Input Select" (Invoer selecteren) niet aanpasbaar.
2. . Als de schermgrootte van het product 4:3 is of de invoersignaalresolutie de native resolutie is, dan is het item "Image Ratio" (Beeldverhouding) ongeldig.
3. . De vier staten van de ECO-modus (met uitzondering van de standaardmodus), DCR, DCB-modus en vensterhighlight kunnen slechts één staat tegelijk weergeven.

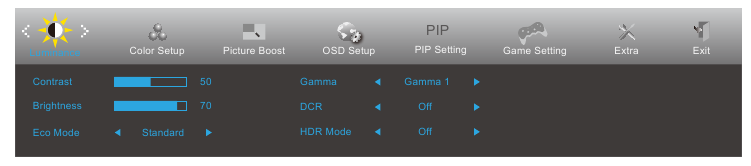

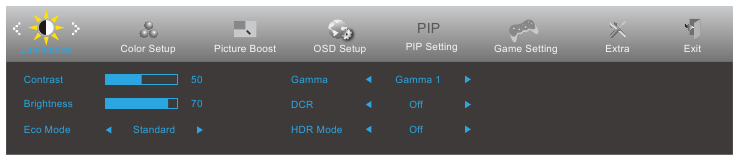

Luminantie

	Contrast	0-100		Contrast van digitaal register.
	Brightness	0-100		Aanpassing achtergrondverlichting
	Eco mode	Standard		Standaardmodus
		Text		Tekstmodus
		Internet		Internetmodus
		Game		Gamemodus
		Movie		Filmodus
		Sports		Sportmodus
		Reading		Leesmodus
		Uniformity		Uniformiteitsmodus
	Gamma	Gamma1		Aanpassen aan Gamma 1
		Gamma2		Aanpassen aan Gamma 2
		Gamma3		Aanpassen aan Gamma 3
	DCR	Off		Dynamische contrastverhouding uitschakelen
		On		Dynamische contrastverhouding inschakelen
	HDR Mode	Off		HDR-modus aanpassen.
		HDR Picture
		HDR Movie
		HDR Game

Opmerking:
Wanneer "HDR Mode" (HDR-modus) is ingesteld op een andere staat dan uitgeschakeld, kunnen de items "Contrast", "Brightness Scene Mode" (Helderheidscènemodus) en "Gamma" niet worden aangepast.

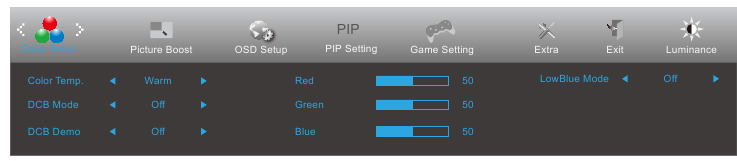

Kleurinstelling

	Color Temp.	Warm	Warme kleurtemperatuur oproepen vanuit EEPROM.
		Normal	Normale kleurtemperatuur oproepen vanuit EEPROM.
		Cool	Koele kleurtemperatuur oproepen vanuit EEPROM.
		sRGB	SRGB-kleurtemperatuur oproepen vanuit EEPROM.
		User	Rode versterking vanuit digitaal register.
			Groene versterking digitaal register.
			Blauwe versterking vanuit digitaal register.
	DCB Mode	Off	DCB-modus uitschakelen.
		Full Enhance	Volledige verbeteringsmodus inschakelen.
		Nature Skin	Natuurlijke huidmodus inschakelen.
		Green Field	Groene veldmodus inschakelen.
		Sky-blue	Hemelsblauwe modus inschakelen.
		Auto Detect	AutoDetect-modus inschakelen.
	DCB Demo	On or Off	Demo uitschakelen of inschakelen.
	Red	0-100	Rode versterking vanuit digitaal register.
	Green	0-100	Groene versterking vanuit digitaal register.
	Blue	0-100	Blauwe versterking vanuit digitaal register.
	Low Blue Mode	Off	Blauw lichtgolven verminderen door de kleurtemperatuur te regelen.
		Reading
		Office
		Internet
		Multimedia

Opmerking:
Wanneer "HDR Mode" (HDR-modus) onder "Brightness" (Helderheid) is ingesteld op een andere staat dan uitgeschakeld, kunnen alle items onder "Color Settings" (Kleurinstellingen) niet worden aangepast.

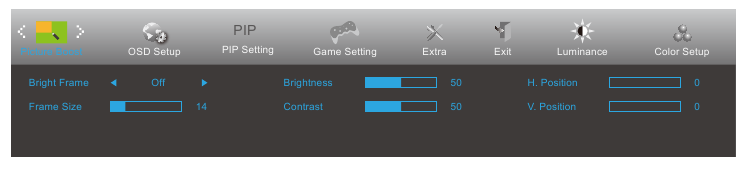

Picture Boost

	Bright Frame	On or Off	Bright Frame uitschakelen of inschakelen
	Frame Size	14-100	Framegrootte aanpassen
	Brightness	0-100	Framehelderheid aanpassen
	Contrast	0-100	Framecontrast aanpassen
	H. position	0-100	Horizontale framepositie aanpassen
	V. position	0-100	Verticale framepositie aanpassen

Opmerking:

1. . Pas voor een betere kijkervaring de helderheid, het contrast en de positie van de verheldering aan.
2. . Wanneer de „HDR-modus" onder „Helderheid" is ingesteld op een andere status dan uit, kunnen alle items onder „Vensterverheldering" niet worden aangepast.

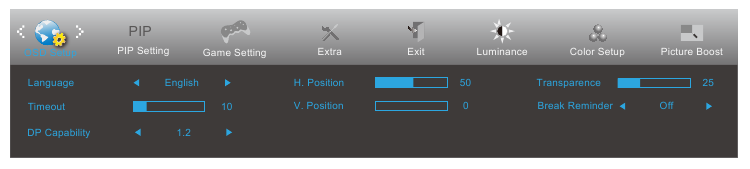

OSD-instellingen

	Language		De OSD-taal selecteren
	Timeout	5-120	De OSD-timeout aanpassen
	DP Capability	1.1/1.2	Als de DP-video-inhoud DP1.2 ondersteunt, selecteer dan DP1.2 voor DP Capability; selecteer anders DP1.1
	H. Position	0-100	De horizontale positie van OSD aanpassen
	V. Position	0-100	De verticale positie van OSD aanpassen
	Transparence	0-100	De transparantie van OSD aanpassen
	Break Reminder	On or Off	Pauzeherinnering als de gebruiker langer dan 1 uur onafgebroken werkt

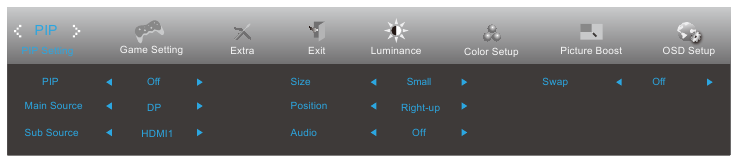

PIP-instelling

	PIP Setting	Off / PIP / PBP	PIP of PBP uitschakelen of inschakelen.
	Main Source	HDMI1 、HDMI2 、DP	De hoofdbronscherm selecteren.
	Sub Source	HDMI1 、HDMI2 、DP	De subbronscherm selecteren.
	Size	Small / Middle / Large	De schermgrootte selecteren.
	Position	Right-up	De schermlocatie instellen.
		Right-down
		Left-up
		Left-down
	Audio	On: PIP Audio	Audio-instellingen uitschakelen of inschakelen.
		Off: Main Audio
	Swap	On: Swap	De schermbron verwisselen.
		Off: non action

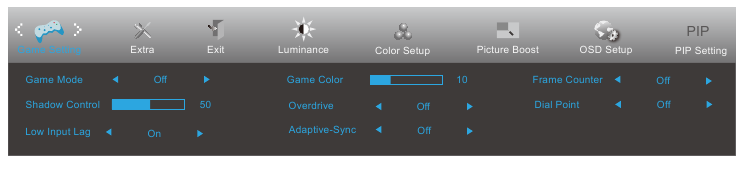

Game-instelling

	Game Mode	Off	Geen optimalisatie door Smart image game
		FPS	Voor het spelen van FPS-games (first Person Shooters). Verbetert de details van het zwarte niveau van het donkere thema.
		RTS	Voor het spelen van RTS (Real Time Strategy). Verbetert de beeldkwaliteit.
		Racing	Voor het spelen van racegames, Biedt de snelste reactietijd en een hoge kleurverzadiging.
		Gamer 1	De voorkeursinstellingen van de gebruiker die zijn opgeslagen als Gamer 1.
		Gamer 2	De voorkeursinstellingen van de gebruiker die zijn opgeslagen als Gamer 2.
		Gamer 3	De voorkeursinstellingen van de gebruiker die zijn opgeslagen als Gamer 3.
	Shadow Control	0-100	De standaardwaarde van Shadow Control is 50, daarna kan de eindgebruiker aanpassen van 50 naar 100 of 0 om het contrast te verhogen voor een helder beeld. Als het beeld te donker is om het detail duidelijk te zien, past u aan van 50 naar 100 voor een helder beeld. Als het beeld te wit is om het detail duidelijk te zien, past u aan van 50 naar 0 voor een helder beeld
	Low Input Lag	On/Off	Schakel de framebuffer uit om de invoervertraging te verminderen
	Game Color	0-20	Game Color biedt een niveau van 0-20 voor het aanpassen van de verzadiging om een beter beeld te krijgen.
	Overdrive	Off	De reactietijd aanpassen.
		Weak
		Medium
		Strong
	Adaptive-Sync	On/Off	De Adaptive-Sync aanpassen.
	Frame Counter	Off / Right-up / Right-Down / Left- Down / Left-Up	Toon de V-frequentie in de geselecteerde hoek
	Dial Point	On/Off	De functie "Dial Point" plaatst een richtindicator in het midden van het scherm om gamers te helpen First Person Shooter (FPS)-games te spelen met een nauwkeurige en precieze richtlijn.

Opmerking:
Wanneer de "HDR Mode" (HDR-modus) onder "Brightness" (Helderheid) is ingesteld op een andere status dan uit, kunnen de items "Game Mode" (Gamemodus), "Dark Field Control" (Donkerveldregeling) en "Game Tone" (Gametint) onder "Game Settings" (Game-instellingen) niet worden aangepast.

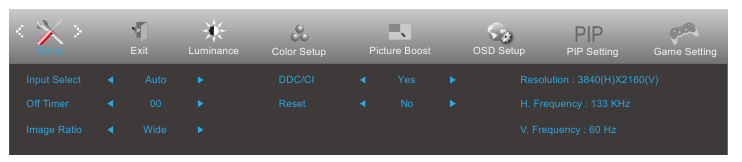

Extra

	Input Select			Auto/HDMI1/HDMI2/DP			Selecteer Input Signal Source
	Off Timer			0-24hrs			Selecteer DC off time
	Image Ratio			Wide			Selecteer beeldverhouding voor weergave.
				4:3
				1:1
				Movie1
				Movie2
	DDC/CI			Yes or No			Turn On/Off DDC/CI Support
	Reset			ENERGY STAR® or No			Reset het menu naar de standaardinstellingen (ENERGY STAR® beschikbaar voor selectieve modellen)

Exit

Exit

Verlaat het hoofd OSD

Ledindicator

Probleemoplossing

Specificatie

Algemene specificatie

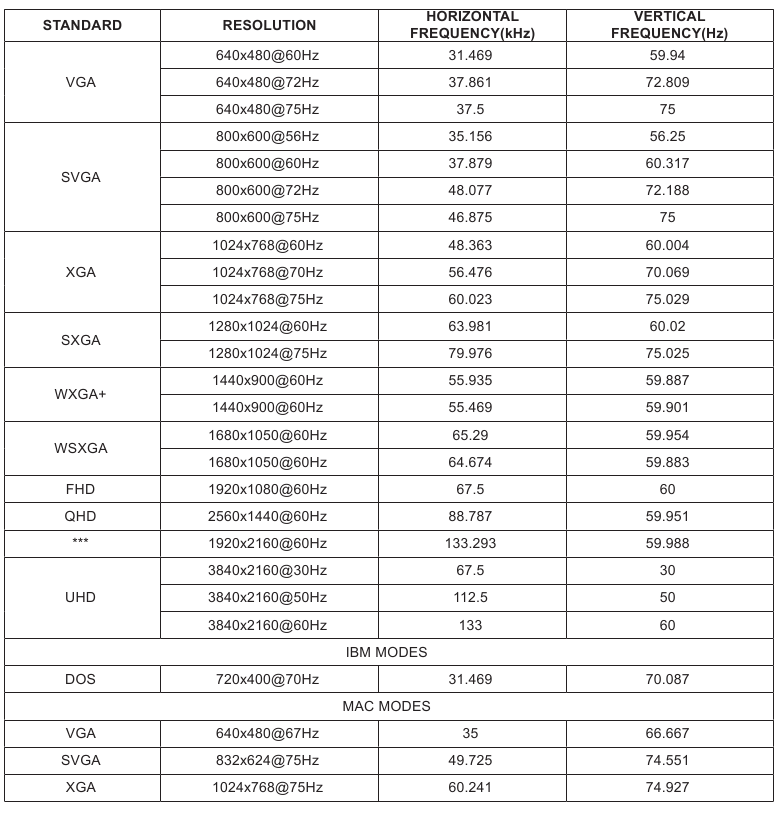

Vooraf ingestelde weergavemodi

Pintoewijzingen

19-pins kleurendisplaysignaalkabel

20-pins kleurendisplaysignaalkabel

Plug-and-play

Plug & Play DDC2B-functie
Deze monitor is uitgerust met VESA DDC2B-mogelijkheden volgens de VESA DDC-STANDAARD. Hierdoor kan de monitor het hostsysteem informeren over zijn identiteit en, afhankelijk van het gebruikte DDC-niveau, aanvullende informatie over zijn weergavemogelijkheden communiceren.
De DDC2B is een bidirectioneel datakanaal op basis van het I2C-protocol. De host kan EDID-informatie aanvragen via het DDC2B-kanaal.

Veiligheid

Nationale conventies

De volgende subsecties beschrijven de notatieconventies die in dit document worden gebruikt.

Opmerkingen, waarschuwingen en waarschuwingen
In deze handleiding kunnen tekstblokken vergezeld gaan van een pictogram en worden afgedrukt in vet of cursief. Deze blokken zijn opmerkingen, waarschuwingen en waarschuwingen, en worden als volgt gebruikt:
OPMERKING: Een OPMERKING geeft belangrijke informatie aan waarmee u uw computersysteem beter kunt gebruiken.

Een WAARSCHUWING duidt op mogelijke schade aan hardware of gegevensverlies en vertelt u hoe u het probleem kunt voorkomen.

Een WAARSCHUWING duidt op mogelijk lichamelijk letsel en vertelt u hoe u het probleem kunt voorkomen. Sommige waarschuwingen kunnen in alternatieve formaten voorkomen en kunnen niet vergezeld gaan van een pictogram. In dergelijke gevallen wordt de specifieke presentatie van de waarschuwing voorgeschreven door de regelgevende instantie.

Stroom

De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat vermeld. Als u niet zeker bent van het type stroom dat bij u thuis wordt geleverd, neem dan contact op met uw dealer of plaatselijke elektriciteitsbedrijf.

De monitor is uitgerust met een geaarde stekker met drie pinnen, een stekker met een derde (aardings)pin. Deze stekker past als veiligheidsvoorziening alleen in een geaard stopcontact. Als uw stopcontact geen stekker met drie draden accepteert, laat dan een elektricien het juiste stopcontact installeren of gebruik een adapter om het apparaat veilig te aarden. Omzeil het veiligheidsdoel van de geaarde stekker niet.

Haal de stekker van het apparaat uit het stopcontact tijdens onweer of wanneer het langere tijd niet wordt gebruikt. Dit beschermt de monitor tegen schade als gevolg van stroompieken.

Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schokken.

Om een bevredigende werking te garanderen, mag u de monitor alleen gebruiken met UL-gecertificeerde computers die beschikken over de juiste geconfigureerde stopcontacten met de markering tussen 100-240V AC, min. 5A.

Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en gemakkelijk toegankelijk zijn.

Installatie

Plaats de monitor niet op een onstabiele kar, standaard, statief, beugel of tafel. Als de monitor valt, kan dit een persoon verwonden en ernstige schade aan dit product veroorzaken. Gebruik alleen een kar, standaard, statief, beugel of tafel die wordt aanbevolen door de fabrikant of die bij dit product wordt verkocht. Volg de instructies van de fabrikant bij het installeren van het product en gebruik montageaccessoires die door de fabrikant worden aanbevolen. Een product- en karcombinatie moet voorzichtig worden verplaatst.

Steek nooit een voorwerp in de sleuf op de monitorkast. Het kan circuitonderdelen beschadigen, wat brand of elektrische schokken kan veroorzaken. Mors nooit vloeistoffen op de monitor.

Plaats de voorkant van het product niet op de vloer.

Als u de monitor aan een muur of plank bevestigt, gebruik dan een montagekit die is goedgekeurd door de fabrikant en volg de instructies van de kit.

Laat wat ruimte rond de monitor vrij, zoals hieronder wordt weergegeven. Anders is de luchtcirculatie mogelijk onvoldoende, waardoor oververhitting brand kan veroorzaken of de monitor kan beschadigen.

Om mogelijke schade te voorkomen, bijvoorbeeld het loslaten van het paneel van de rand, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt. Als de maximale kantelhoek van -5 graden naar beneden wordt overschreden, valt de schade aan de monitor niet onder de garantie.
Zie hieronder de aanbevolen ventilatiegebieden rond de monitor wanneer de monitor aan de muur of op de standaard is geïnstalleerd:

Geïnstalleerd met standaard

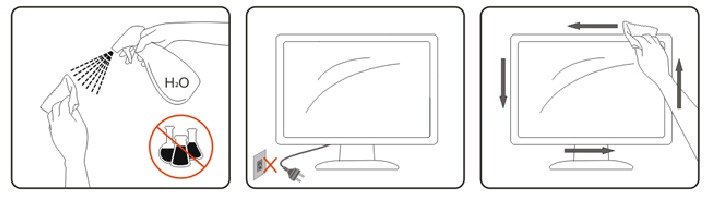

Reinigen

Reinig de kast regelmatig met een doek. U kunt een zacht reinigingsmiddel gebruiken om de vlek te verwijderen in plaats van een sterk reinigingsmiddel dat de productkast zal dichtschroeien.

Zorg er bij het reinigen voor dat er geen reinigingsmiddel in het product lekt. De reinigingsdoek mag niet te ruw zijn, omdat deze het schermoppervlak bekrast.

Koppel het netsnoer los voordat u het product reinigt.

Overige

Als het product een vreemde geur, geluid of rook afgeeft, trek dan ONMIDDELLIJK de stekker uit het stopcontact en neem contact op met een servicecentrum.

Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd door een tafel of gordijn.

Stel de LCD-monitor tijdens gebruik niet bloot aan sterke trillingen of omstandigheden met een hoge impact.

Stoot of laat de monitor niet vallen tijdens gebruik of transport.

De stroomkabels moeten veiligheidsgoedgekeurd zijn. Voor Duitsland moet dit H03VV-F, 3G, 0,75 mm2 of beter zijn. Voor andere landen moeten de geschikte typen dienovereenkomstig worden gebruikt.

Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken. Het aanpassen van de equalizer naar het maximum verhoogt de uitgangsspanning van de oortelefoons en hoofdtelefoons en dus het geluidsdrukniveau.
