AOC Q32P2CA Handleiding

Installatie

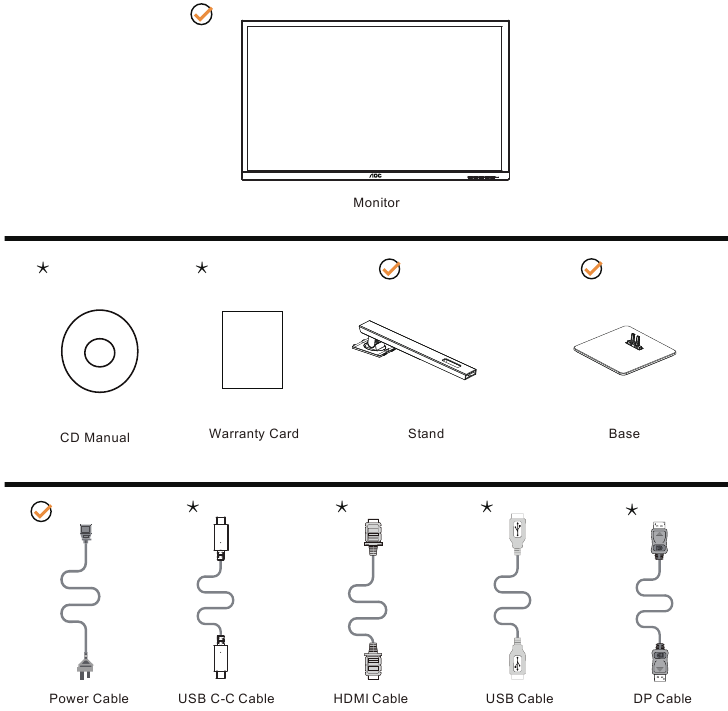

Inhoud van de doos

Niet alle signaalkabels worden voor alle landen en regio's meegeleverd. Neem contact op met de plaatselijke dealer of het AOC-filiaal voor bevestiging.

Standaard en voet installeren

Volg de onderstaande stappen om de voet te installeren of te verwijderen.

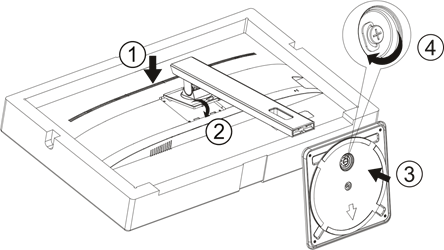

Installeren:

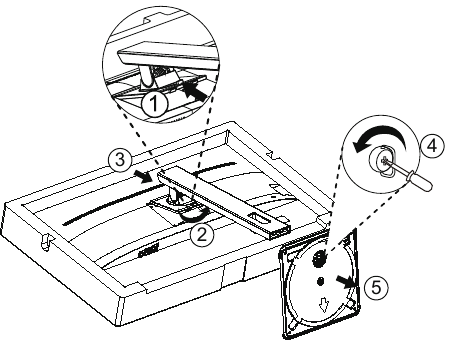

Verwijderen:

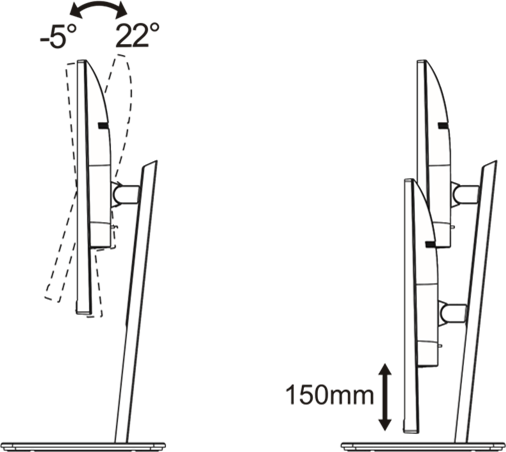

Kijkhoek aanpassen

Voor een optimaal beeld wordt aangeraden om naar de voorkant van de monitor te kijken en vervolgens de hoek van de monitor aan uw eigen voorkeur aan te passen.
Houd de standaard vast, zodat u de monitor niet omstoot wanneer u de hoek van de monitor wijzigt.
U kunt de monitor als volgt aanpassen:

OPMERKING:
Raak het LCD-scherm niet aan wanneer u de hoek wijzigt. Dit kan schade veroorzaken of het LCD-scherm breken.

1. Om mogelijke schade aan het scherm, zoals het loslaten van het paneel, te voorkomen, mag u de monitor niet meer dan -5 graden naar beneden kantelen.
2. Druk niet op het scherm tijdens het aanpassen van de hoek van de monitor. Pak alleen de rand vast.

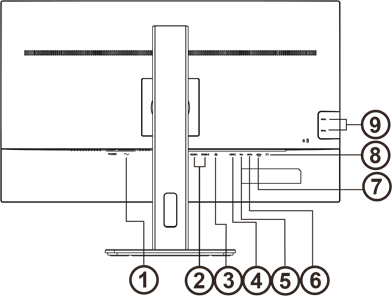

De monitor aansluiten

Kabelaansluitingen aan de achterkant van de monitor en computer:

1. Stroom
2. HDMI x 2
3. DP
4. USB-C
5. USB-PC (USB-upstream)
6. USB3.2 Gen1
7. USB3.2 Gen1+opladen
8. Oortelefoon
9. USB3.2 Gen1 x 2

Aansluiten op pc

1. Sluit het netsnoer stevig aan op de achterkant van het scherm.
2. Schakel uw computer uit en trek de stekker uit het stopcontact.
3. Sluit de signaalkabel van het scherm aan op de videoaansluiting aan de achterkant van uw computer.
4. Steek de stekker van uw computer en uw scherm in een stopcontact in de buurt.
5. Schakel uw computer en het scherm in.

Als uw monitor een beeld weergeeft, is de installatie voltooid. Raadpleeg Probleemoplossing als er geen beeld wordt weergegeven.
Om de apparatuur te beschermen, moet u altijd de pc en de LCD-monitor uitschakelen voordat u ze aansluit.

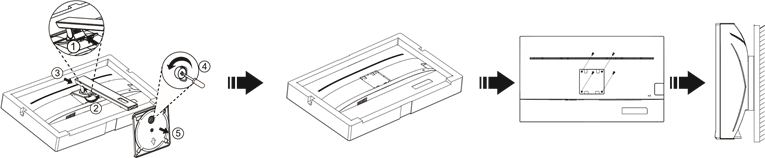

Wandmontage

Voorbereidingen treffen om een optionele wandmontagearm te installeren.

Deze monitor kan worden bevestigd aan een wandmontagearm die u afzonderlijk aanschaft. Koppel de stroom los voordat u deze procedure uitvoert.

Volg deze stappen:

1. Verwijder de voet.
2. Volg de instructies van de fabrikant om de wandmontagearm te monteren.
3. Plaats de wandmontagearm op de achterkant van de monitor. Lijn de gaten van de arm uit met de gaten in de achterkant van de monitor.
4. Steek de 4 schroeven in de gaten en draai ze vast.
5. Sluit de kabels weer aan. Raadpleeg de gebruikershandleiding die bij de optionele wandmontagearm is geleverd voor instructies over het bevestigen aan de muur.

Opmerking: VESA-montageschroefgaten zijn niet beschikbaar voor alle modellen. Neem contact op met de dealer of de officiële afdeling van AOC.

* Het ontwerp van het scherm kan afwijken van de afbeeldingen.

1. Om mogelijke schade aan het scherm, zoals het loslaten van het paneel, te voorkomen, mag u de monitor niet meer dan -5 graden naar beneden kantelen.
2. Druk niet op het scherm tijdens het aanpassen van de hoek van de monitor. Pak alleen de rand vast.

Aanpassen

Sneltoetsen

Power
Druk op de powerknop om de monitor aan/uit te zetten.

Menu/Select
Activeer het OSD-menu of de functie-aanpassingsbevestiging.

Volume / verhogen
Wanneer het OSD-menu is gesloten, drukt u op de knop ">" om de volumebalk te openen en drukt u op de knop "<" of ">" om het hoofdtelefoonuitgangsvolume aan te passen.

Bron schakelen/afsluiten
Wanneer het OSD-menu is uitgeschakeld, drukt u op deze knop om de functie voor het schakelen van de signaalbron te activeren, drukt u continu op deze knop om de signaalbron te selecteren die in de informatiebalk wordt weergegeven, en drukt u op de menuknop om aan te passen aan de geselecteerde signaalbron.
Wanneer het OSD-menu actief is, fungeert deze knop als een afsluitknop (om het OSD-menu te verlaten)

Clear Vision

1. Wanneer er geen OSD is, druk op de knop "<" om Clear Vision te activeren.
2. Gebruik de knoppen "<" of ">" om te kiezen tussen zwakke, gemiddelde, sterke of uit-instellingen. De standaardinstelling is altijd "off".

3. Houd de knop "<" 5 seconden ingedrukt om de Clear Vision Demo te activeren, en een bericht "Clear Vision Demo: on" (Clear Vision Demo: aan) wordt 5 seconden lang op het scherm weergegeven. Druk op de Menu- of Afsluitknop, het bericht verdwijnt. Houd de knop "<" nogmaals 5 seconden ingedrukt, Clear Vision Demo wordt uitgeschakeld.

4. De Clear Vision-functie biedt de beste beeldweergave door beelden met een lage resolutie en vage beelden om te zetten in heldere en levendige beelden.

OSD-instelling

Basishandleiding en eenvoudige instructie over de bedieningsknoppen.

1. Druk op de MENU-knop om het OSD-venster te activeren.
2. Druk op < of > om door de functies te navigeren. Zodra de gewenste functie is gemarkeerd, drukt u op de MENU-knop om deze te activeren, drukt u op < of > om door de submenufuncties te navigeren. Zodra de gewenste functie is gemarkeerd, drukt u op de MENU-knop om deze te activeren.
3. Druk op < of > om de instellingen van de geselecteerde functie te wijzigen. Druk op de AUTO-knop om af te sluiten. Als u een andere functie wilt aanpassen, herhaalt u de stappen 2-3.
4. OSD-vergrendelingsfunctie: Om de OSD te vergrendelen, houdt u de MENU-knop ingedrukt terwijl de monitor is uitgeschakeld en drukt u vervolgens op de powerknop om de monitor in te schakelen. Om de OSD te ontgrendelen - houdt u de MENU-knop ingedrukt terwijl de monitor is uitgeschakeld en drukt u vervolgens op de powerknop om de monitor in te schakelen.

Opmerkingen:

1. Als het product slechts één signaalingang heeft, is het item "Input Select" (Ingang selecteren) uitgeschakeld om aan te passen.
2. Als de schermgrootte van het product 4:3 is of de ingangssignaalresolutie de oorspronkelijke resolutie is, dan is het item "Image Ratio" (Beeldverhouding) ongeldig.
3. De vier staten van de ECO-modus (behalve de standaardmodus), DCR, DCB-modus en venstermarkering kunnen slechts één staat tegelijk weergeven.

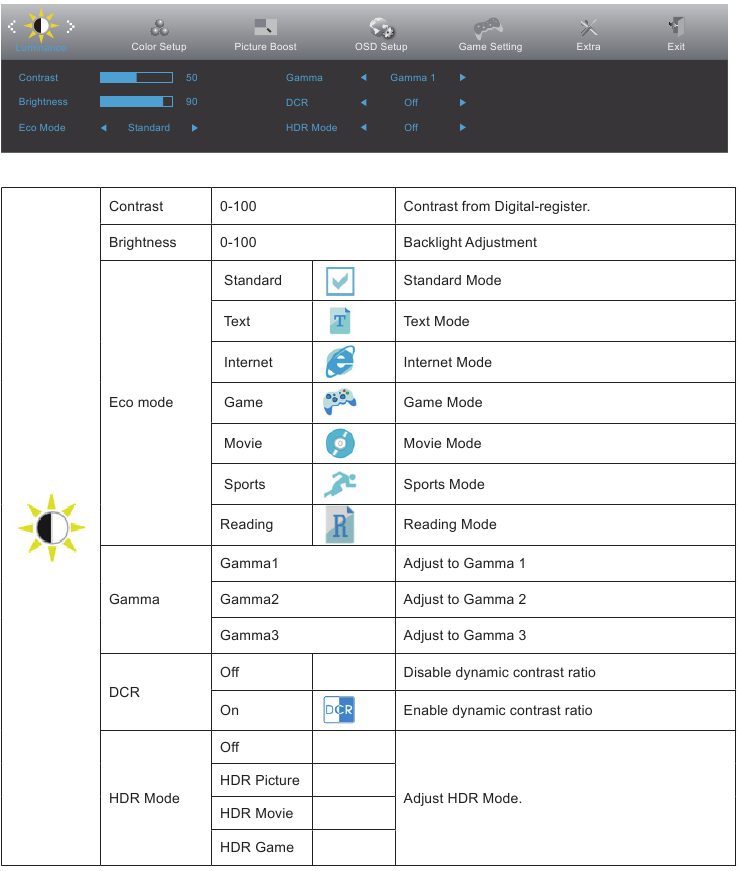

Luminantie

Opmerking:
Wanneer "HDR Mode" (HDR-modus) is ingesteld op een niet-uitgeschakelde stand, kunnen de items "Contrast", "Eco Mode" (Eco-modus) en "Gamma" niet worden aangepast.

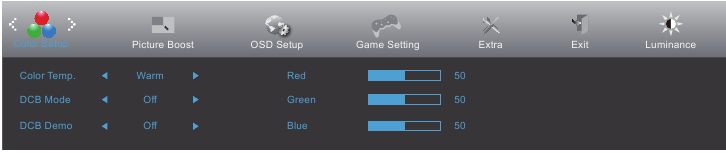

Kleuren instellen

	Color Temp.	Warm	Roep warme kleurtemperatuur op uit EEPROM.
		Normal	Roep normale kleurtemperatuur op uit EEPROM.
		Cool	Roep koele kleurtemperatuur op uit EEPROM.
		sRGB	Roep SRGB-kleurtemperatuur op uit EEPROM.
		User	Rode versterking van digitaal register.
			Groene versterking digitaal register.
			Blauwe versterking van digitaal register.
	DCB Mode	Off	Schakel de DCB-modus uit.
		Full Enhance	Schakel de modus Volledige verbetering in.
		Nature Skin	Schakel de modus Natuurlijke huid in.
		Green Field	Schakel de modus Groen veld in.
		Sky-blue	Schakel de modus Hemelsblauw in.
		Auto Detect	Schakel de modus Automatisch detecteren in.
	DCB Demo	On or Off	Schakel demo uit of in.
	Red	0-100	Rode versterking van digitaal register.
	Green	0-100	Groene versterking van digitaal register.
	Blue	0-100	Blauwe versterking van digitaal register.

Opmerking:
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op een niet-uitgeschakelde stand, kunnen alle items onder "Color Setup" (Kleuren instellen) niet worden aangepast.

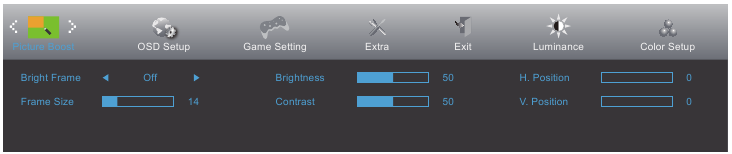

Beeldverbetering

	Bright Frame	On or Off	Schakel Bright Frame uit of in
	Frame Size	14-100	Pas de framegrootte aan
	Brightness	0-100	Pas de framehelderheid aan
	Contrast	0-100	Pas het framecontrast aan
	H. position	0-100	Pas de horizontale framepositie aan
	V. position	0-100	Pas de verticale framepositie aan

Opmerking:

1. . Pas voor een betere kijkervaring de helderheid, het contrast en de positie van de verheldering aan.
2. . Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op een niet-uitgeschakelde stand, kunnen alle items onder "Picture Boost" (Beeldverbetering) niet worden aangepast.

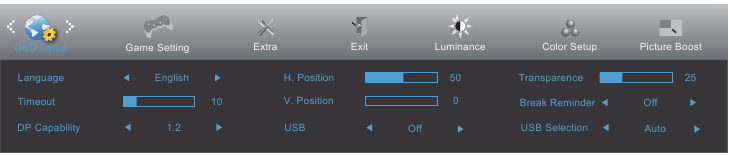

OSD-instelling

	Language		Selecteer de OSD-taal
	Timeout	5-120	Pas de OSD-time-out aan
	DP Capability	1.1/1.2	Als de DP-video-inhoud DP1.2 ondersteunt, selecteer dan DP1.2 voor DP Capability; selecteer anders DP1.1
	H. Position	0-100	Pas de horizontale positie van de OSD aan
	V. Position	0-100	Pas de verticale positie van de OSD aan
	USB	On or Off	Voor modellen die USB-voeding moeten in- of uitschakelen tijdens energiebesparing
	Transparence	0-100	Pas de transparantie van de OSD aan
	Break Reminder	On or Off	Pauzeherinnering als de gebruiker continu langer dan 1 uur werkt
	USB Selection	Auto / USB C / USB up	Auto: schakelen met weergave van de invoerbron USB C / USB up: fixeert de upstream, verandert niet met de invoerbron

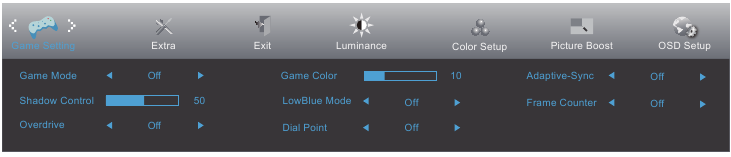

Game-instelling

	Game Mode	FPS	Voor het spelen van FPS-games (first Person Shooters). Verbetert details van het zwarte niveau in een donker thema.
		RTS	Voor het spelen van RTS (Real Time Strategy). Verbetert de beeldkwaliteit.
		Racing	Voor het spelen van racegames, biedt de snelste responstijd en een hoge kleurverzadiging.
		Gamer 1	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 1.
		Gamer 2	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 2.
		Gamer 3	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 3.
		Off	Geen optimalisatie door Smart image-game
	Shadow Control	0-100	Shadow Control (Schaduwbeheer) is standaard 50, de eindgebruiker kan vervolgens aanpassen van 50 tot 100 of 0 om het contrast te verhogen voor een helder beeld. 1. Als het beeld te donker is om het detail duidelijk te zien, pas dan aan van 50 tot 100 voor een helder beeld. 2. Als het beeld te wit is om het detail duidelijk te zien, pas dan aan van 50 tot 0 voor een helder beeld
	Overdrive	Off	Pas de responstijd aan.
		Weak
		Medium
		Strong
	Game Color	0-20	Game Color (Gamekleur) biedt 0-20 niveaus voor het aanpassen van de verzadiging om een beter beeld te krijgen.
	LowBlue Mode	Reading	Verminder de blauwlichtgolf door de kleurtemperatuur te regelen.
		Office
		Internet
		Multimedia
		Off
	Dial Point	On/Off	De functie "Dial Point" (Kruispunt) plaatst een richtindicator in het midden van het scherm om gamers te helpen bij het spelen van First Person Shooter (FPS) games met een nauwkeurige en precieze richtlijn.
	Adaptive-Sync	On/Off	Pas de Adaptive-Sync aan.
	Frame Counter	Off / Right-up / Right-Down / Left-Down / Left-Up	Geeft V-frequentie weer in de geselecteerde hoek

Opmerking:
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op een niet-uitgeschakelde stand, kunnen de items "Game Mode" (Gamemodus), "Shadow Control" (Schaduwbeheer), "Game Color" (Gamekleur) en "LowBlue Mode" (LowBlue-modus) onder "Game Settings" (Game-instellingen) niet worden aangepast.

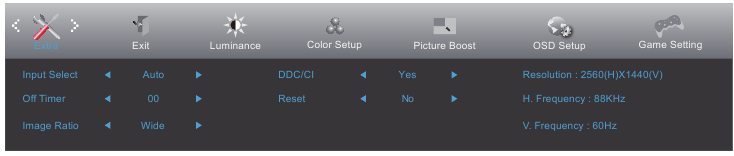

Extra

	Input Select		Selecteer de ingangssignaalbron
	Off timer	0-24hrs	Selecteer de DC-uitschakeltijd
	Image Ratio	Wide	Selecteer de beeldverhouding voor de weergave.
		4:3
	DDC/CI	Yes or No	Schakel DDC/CI-ondersteuning in/uit
	Reset	Yes or No	Reset het menu naar de standaardinstellingen

Afsluiten

Exit

Verlaat de hoofd-OSD

LED-indicator

Problemen oplossen

Specificatie

Algemene specificatie

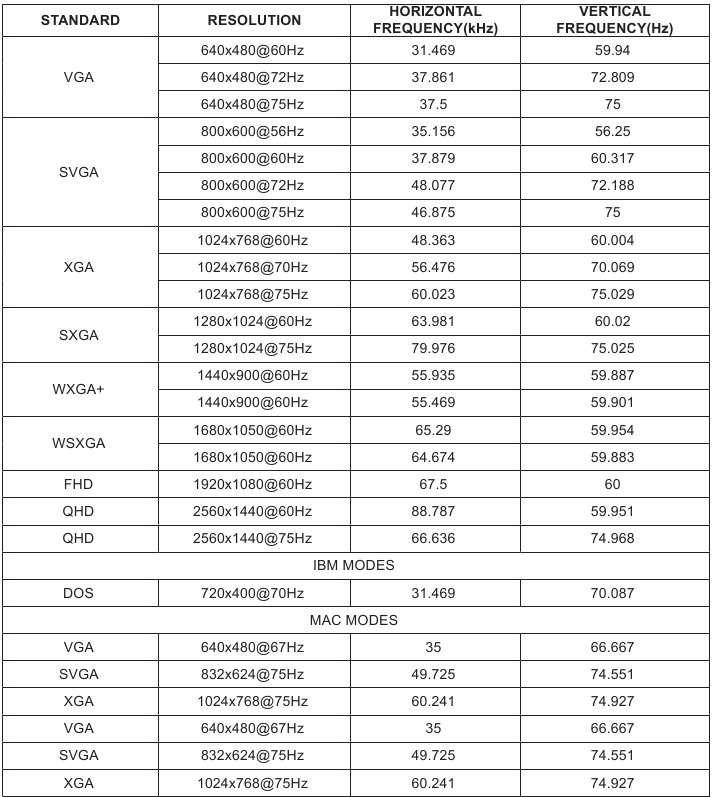

Vooraf ingestelde weergavemodi

Pintoewijzingen

19-pins kleurendisplaysignaalkabel

20-pins kleurendisplaysignaalkabel

Plug-and-play

Plug & Play DDC2B-functie

Deze monitor is uitgerust met VESA DDC2B-mogelijkheden volgens de VESA DDC-STANDAARD. Hierdoor kan de monitor het hostsysteem informeren over zijn identiteit en, afhankelijk van het gebruikte DDC-niveau, aanvullende informatie over zijn weergavemogelijkheden communiceren.

De DDC2B is een bidirectioneel datakanaal gebaseerd op het I2C-protocol. De host kan EDID-informatie opvragen via het DDC2B-kanaal.

Veiligheid

Nationale conventies

De volgende subparagrafen beschrijven de notatieconventies die in dit document worden gebruikt.

Opmerkingen, waarschuwingen en waarschuwingen
In deze handleiding kunnen tekstblokken worden vergezeld van een pictogram en worden afgedrukt in vet of cursief. Deze blokken zijn opmerkingen, waarschuwingen en waarschuwingen, en worden als volgt gebruikt:

OPMERKING: Een OPMERKING geeft belangrijke informatie aan waarmee u uw computersysteem beter kunt gebruiken.

Een VOORZICHTIGHEID geeft aan dat er mogelijk schade aan hardware of gegevensverlies kan optreden en vertelt u hoe u het probleem kunt vermijden.

Een WAARSCHUWING geeft de mogelijkheid van lichamelijk letsel aan en vertelt u hoe u het probleem kunt vermijden. Sommige waarschuwingen kunnen in alternatieve formaten voorkomen en mogelijk niet vergezeld gaan van een pictogram. In dergelijke gevallen wordt de specifieke presentatie van de waarschuwing voorgeschreven door de regelgevende instantie.

Stroom

De monitor mag alleen worden gebruikt met het type stroombron dat op het etiket staat vermeld. Als u niet zeker bent van het type stroom dat bij u thuis wordt geleverd, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.

De monitor is uitgerust met een geaarde stekker met drie pinnen, een stekker met een derde (aardings)pin. Deze stekker past om veiligheidsredenen alleen in een geaard stopcontact. Als uw stopcontact geen stekker met drie draden accepteert, laat dan een elektricien het juiste stopcontact installeren of gebruik een adapter om het apparaat veilig te aarden. Omzeil het veiligheidsdoel van de geaarde stekker niet.

Koppel het apparaat los tijdens een onweersbui of wanneer het lange tijd niet wordt gebruikt. Dit beschermt de monitor tegen schade als gevolg van stroomstoten.

Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schokken.

Om een goede werking te garanderen, mag u de monitor alleen gebruiken met UL-gecertificeerde computers met de juiste geconfigureerde stopcontacten die zijn gemarkeerd tussen 100-240V AC, Min. 5A.

Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.

Installatie

Plaats de monitor niet op een onstabiele wagen, standaard, statief, beugel of tafel. Als de monitor valt, kan dit een persoon verwonden en ernstige schade aan dit product veroorzaken. Gebruik alleen een wagen, standaard, statief, beugel of tafel die wordt aanbevolen door de fabrikant of die bij dit product wordt verkocht. Volg de instructies van de fabrikant bij het installeren van het product en gebruik montageaccessoires die worden aanbevolen door de fabrikant. Een combinatie van product en wagen moet met zorg worden verplaatst.

Steek nooit een voorwerp in de opening op de monitorkast. Het kan circuitonderdelen beschadigen en brand of elektrische schokken veroorzaken. Mors nooit vloeistoffen op de monitor.

Plaats de voorkant van het product niet op de vloer.

Als u de monitor aan een muur of plank bevestigt, gebruik dan een montageset die is goedgekeurd door de fabrikant en volg de instructies van de set.

Laat wat ruimte rond de monitor vrij, zoals hieronder wordt weergegeven. Anders kan de luchtcirculatie onvoldoende zijn, waardoor oververhitting brand kan veroorzaken of de monitor kan beschadigen.

Om mogelijke schade te voorkomen, bijvoorbeeld het loslaten van het paneel van de bezel, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt. Als de maximale kantelhoek van -5 graden naar beneden wordt overschreden, valt de schade aan de monitor niet onder de garantie.

Zie hieronder de aanbevolen ventilatiegebieden rond de monitor wanneer de monitor aan de muur of op de standaard is geïnstalleerd:

Geïnstalleerd met standaard

Schoonmaken

Reinig de kast regelmatig met een doek. U kunt een zacht reinigingsmiddel gebruiken om de vlek te verwijderen, in plaats van een sterk reinigingsmiddel dat de productkast zal dichtschroeien.

Zorg er bij het schoonmaken voor dat er geen reinigingsmiddel in het product lekt. De reinigingsdoek mag niet te ruw zijn, omdat deze het schermoppervlak kan bekrassen.

Koppel het netsnoer los voordat u het product reinigt.

Overige

Als het product een vreemde geur, geluid of rook afgeeft, trek dan ONMIDDELLIJK de stekker uit het stopcontact en neem contact op met een servicecentrum.

Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd door een tafel of gordijn.

Stel de LCD-monitor tijdens het gebruik niet bloot aan hevige trillingen of omstandigheden met een hoge impact.

Stoot of laat de monitor niet vallen tijdens het gebruik of transport.

De netsnoeren moeten veiligheidsgoedgekeurd zijn. Voor Duitsland moet het H03VV-F, 3G, 0,75 mm2 of beter zijn. Voor andere landen moeten de geschikte typen dienovereenkomstig worden gebruikt.

Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken. Het aanpassen van de equalizer naar maximaal verhoogt de uitgangsspanning van de oortelefoons en hoofdtelefoons en daarmee het geluidsdrukniveau.
