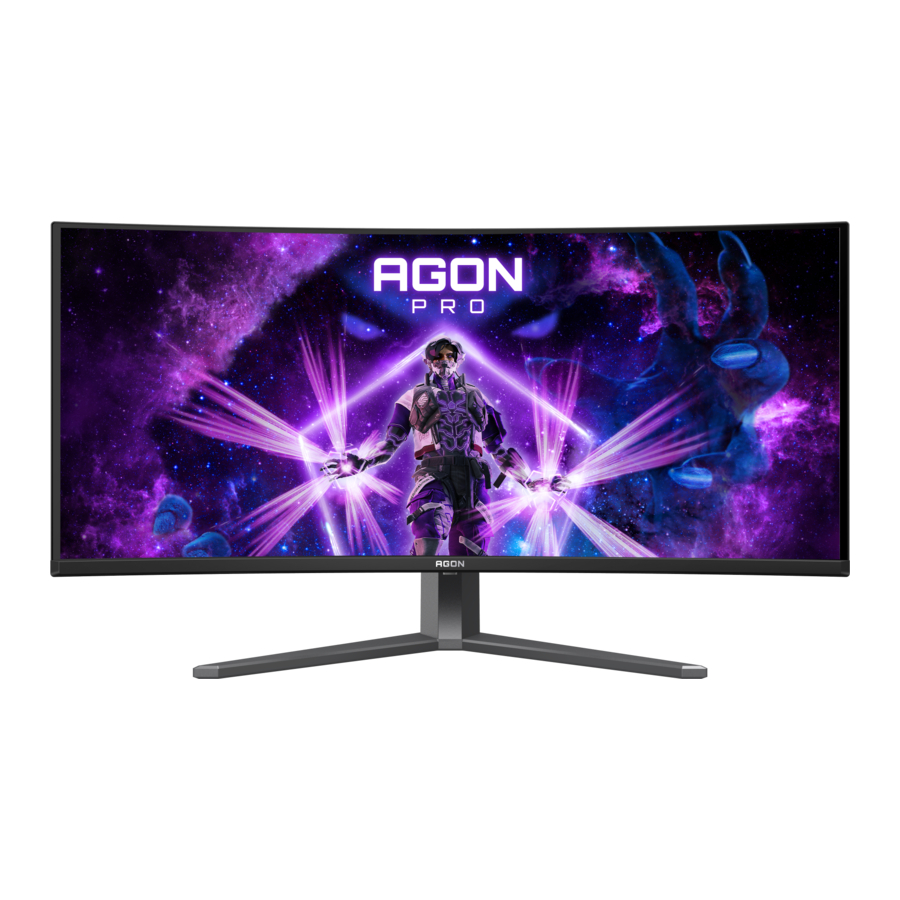

AOC AGON PRO AG346UCD handleiding

Installatie

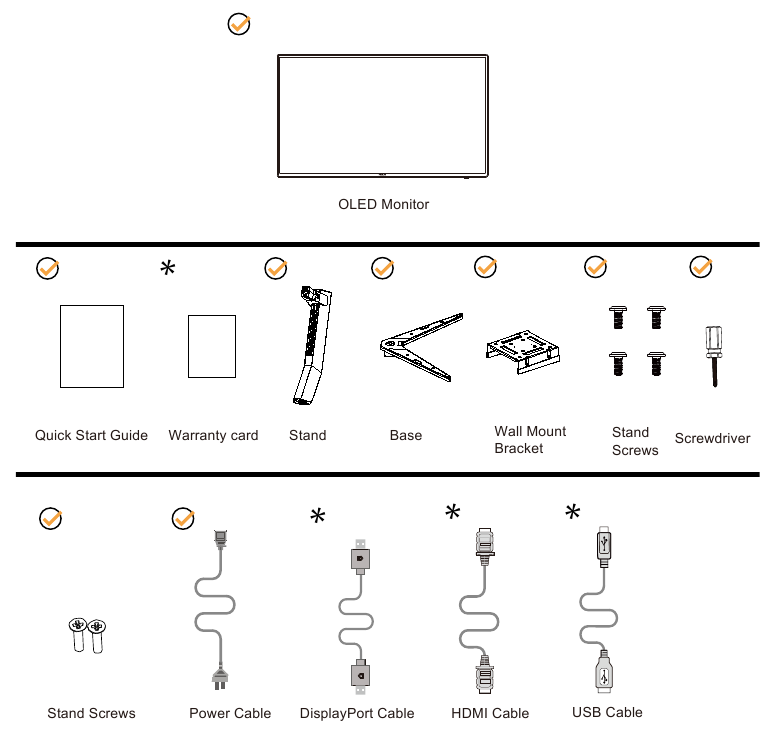

Inhoud van de doos

Niet alle signaalkabels worden voor alle landen en regio's meegeleverd. Neem contact op met de lokale dealer of het AOC-filiaal voor een bevestiging.

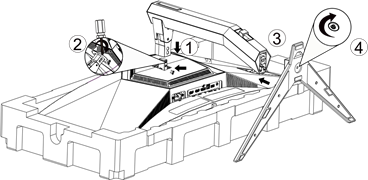

Standaard en voet installeren
Volg de onderstaande stappen om de voet te installeren of te verwijderen.

Installeren:

Verwijderen:

Specificatie voor voetschroef: M6*21 mm (effectieve schroefdraad 5,5 mm)

De monitor aanpassen
Voor een optimaal zicht wordt aangeraden om naar de voorkant van de monitor te kijken en vervolgens de hoek van de monitor aan uw eigen voorkeur aan te passen.
Houd de standaard vast om de monitor stabiel te houden en pak alleen de rand vast om de hoek van de monitor aan te passen.
U kunt de monitor als volgt aanpassen:

OPMERKING:
Raak het OLED-scherm niet aan wanneer u de hoek wijzigt. Het aanraken van het OLED-scherm kan schade veroorzaken.

1. Om mogelijke schade aan het scherm, zoals het loslaten van het paneel, te voorkomen, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt.
2. Druk niet op het scherm terwijl u de hoek van de monitor aanpast. Pak alleen de rand vast.

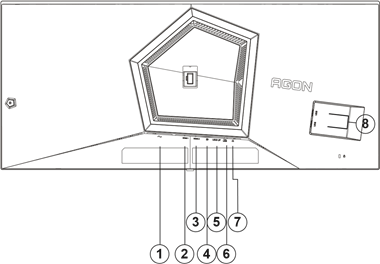

De monitor aansluiten
Kabelverbindingen aan de achterkant van de monitor:

1. Stroom
2. HDMI1
3. HDMI2
4. Display Port
5. USB3.2 Gen1 upstream
6. USB3.2 Gen1 downstream + snel opladen x1
7. Oortelefoon
8. USB3.2 Gen1 downstream x2

Aansluiten op pc

1. Sluit het netsnoer stevig aan op de achterkant van het beeldscherm.
2. Schakel uw computer uit en trek de stekker uit het stopcontact.
3. Sluit de beeldschermsignaalkabel aan op de videoaansluiting op uw computer.
4. Steek het netsnoer van uw computer en uw beeldscherm in een stopcontact in de buurt.
5. Schakel uw computer en beeldscherm in.
   Als uw monitor een beeld weergeeft, is de installatie succesvol voltooid. Als uw monitor geen beeld weergeeft, raadpleegt u het gedeelte "Probleemoplossing".
   Om de apparatuur te beschermen, moet u altijd de pc en de OLED-monitor uitschakelen voordat u ze aansluit.

Wandmontage
Voorbereiding voor de installatie van een optionele wandmontagearm.

Deze monitor kan worden bevestigd aan een wandmontagearm die u apart aanschaft. Koppel de stroom los voordat u deze procedure uitvoert. Volg deze stappen:

1. Verwijder de voet.
2. Volg de instructies van de fabrikant om de wandmontagearm te monteren.
3. Plaats de wandmontagearm op de achterkant van de monitor. Lijn de gaten van de arm uit met de gaten in de achterkant van de monitor.
4. Steek de 4 schroeven in de gaten en draai ze vast.
5. Sluit de kabels opnieuw aan. Raadpleeg de gebruikershandleiding die bij de optionele wandmontagearm is geleverd voor instructies over het bevestigen aan de muur.

Muurhanger:

Specificatie van schroeven voor muurhanger: M4*12 mm

Opmerking: VESA-montagegaten zijn niet beschikbaar voor alle modellen. Neem contact op met de dealer of de officiële afdeling van AOC.

Het beeldschermdesign kan afwijken van de afbeeldingen.

1. Om mogelijke schade aan het scherm, zoals het loslaten van het paneel, te voorkomen, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt.
2. Druk niet op het scherm terwijl u de hoek van de monitor aanpast. Pak alleen de rand vast.

Adaptive-Sync-functie

1. De Adaptive-Sync-functie werkt met HDMI/DisplayPort
2. Compatibele grafische kaart: De aanbevolen lijst staat hieronder, maar kan ook worden gecontroleerd op www.AMD.com

Grafische kaarten

• Radeon™ RX Vega-serie
• Radeon™ RX 500-serie
• Radeon™ RX 400-serie
• Radeon™ R9/R7 300-serie (R9 370/X, R7 370/X, R7 265 uitgezonderd)
• Radeon™ Pro Duo (2016)
• Radeon™ R9 Nano-serie
• Radeon™ R9 Fury-serie
• Radeon™ R9/R7 200-serie (R9 270/X, R9 280/X uitgezonderd)

Processoren

• AMD Ryzen™ 7 2700U
• AMD Ryzen™ 5 2500U
• AMD Ryzen™ 5 2400G
• AMD Ryzen™ 3 2300U
• AMD Ryzen™ 3 2200G
• AMD PRO A12-9800
• AMD PRO A12-9800E
• AMD PRO A10-9700
• AMD PRO A10-9700E
• AMD PRO A8-9600
• AMD PRO A6-9500
• AMD PRO A6-9500E
• AMD PRO A12-8870
• AMD PRO A12-8870E
• AMD PRO A10-8770
• AMD PRO A10-8770E
• AMD PRO A10-8750B
• AMD PRO A8-8650B
• AMD PRO A6-8570
• AMD PRO A6-8570E
• AMD PRO A4-8350B
• AMD A10-7890K
• AMD A10-7870K
• AMD A10-7850K
• AMD A10-7800
• AMD A10-7700K
• AMD A8-7670K
• AMD A8-7650K
• AMD A8-7600
• AMD A6-7400K

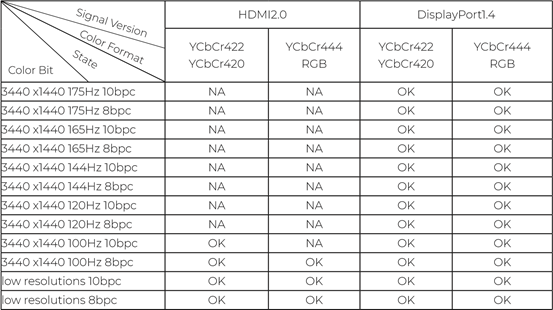

HDR
Deze monitor is compatibel met HDR10-geformatteerde ingangssignalen.
Het beeldscherm kan de HDR-functie automatisch activeren als de speler en de content compatibel zijn. Neem contact op met de fabrikant van het apparaat en de contentprovider voor informatie over de compatibiliteit van uw apparaat en content. Als u geen behoefte hebt aan de automatisch geactiveerde HDR-functies, selecteert u "OFF" (UIT) in het menu met beeldscherminstellingen.

Opmerking:

1. 3840×2160@50Hz/60Hz is alleen beschikbaar op apparaten zoals UHD-spelers of Xbox/PS.

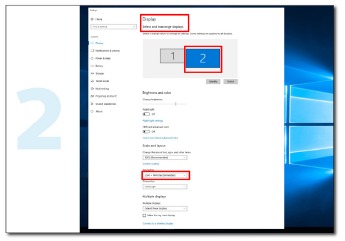

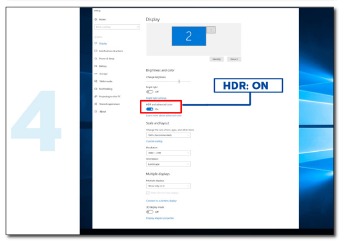

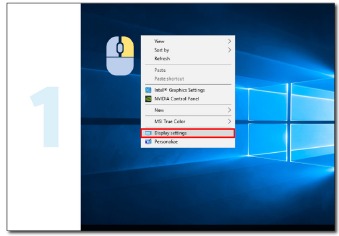

2. Beeldscherminstellingen:

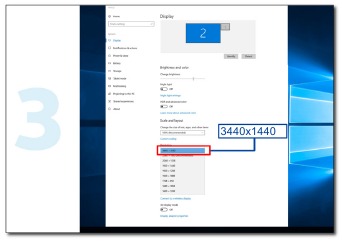

   1. De beeldschermresolutie is ingesteld op 3440x1440 en HDR is vooraf ingesteld op AAN. Onder deze omstandigheden kan het scherm iets dimmen, wat aangeeft dat HDR is geactiveerd.

   2. Nadat u een applicatie hebt geopend, kan het beste HDR-effect worden bereikt wanneer de resolutie wordt gewijzigd in 3440x1440 (indien beschikbaar).


Aanpassen

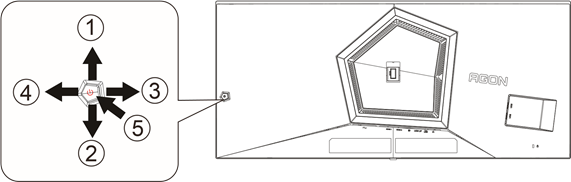

Sneltoetsen

1. Bron/Omhoog
2. Kiespunt/Omlaag
3. Spelmodus/Links
4. Licht FX/Rechts
5. Aan/uit/Menu/Enter

Aan/uit/Menu/Enter
Druk op de aan/uit-knop om de monitor aan te zetten.
Wanneer er geen OSD is, druk hierop om de OSD weer te geven of de selectie te bevestigen. Houd ongeveer 2 seconden ingedrukt om de monitor uit te schakelen.

Kiespunt/Omlaag
Wanneer er geen OSD is, drukt u op de knop Dial Point om Dial Point weer te geven/te verbergen.

Spelmodus/Links
Wanneer er geen OSD is, drukt u op de "Left" (Links)-toets om de spelmodusfunctie te openen en drukt u vervolgens op de "Left" (Links)- of "Right" (Rechts)-toets om de spelmodus te selecteren (FPS, RTS, Racing, Gamer 1, Gamer 2 of Gamer 3) op basis van de verschillende speltypen.

Licht FX/Rechts
Wanneer er geen OSD is, drukt u op de "Right" (Rechts)-toets om de Light FX-functie te activeren.

Bron/Omhoog
Wanneer de OSD is gesloten, drukt u op de knop Source/Auto/Up, waarna de bron-sneltoetsfunctie wordt geactiveerd.

OSD-toetsgids (Menu)

Enter: Gebruik de Enter-toets om naar het volgende OSD-niveau te gaan
Verplaatsen: Gebruik de toetsen Links/Omhoog/Omlaag om de OSD-selectie te verplaatsen
Afsluiten: Gebruik de rechtertoets om de OSD te verlaten

Enter: Gebruik de Enter-toets om naar het volgende OSD-niveau te gaan
Verplaatsen: Gebruik de toetsen Rechts/Omhoog/Omlaag om de OSD-selectie te verplaatsen
Afsluiten: Gebruik de linkertoets om de OSD te verlaten

Enter: Gebruik de Enter-toets om naar het volgende OSD-niveau te gaan
Verplaatsen: Gebruik de toetsen Omhoog/Omlaag om de OSD-selectie te verplaatsen
Afsluiten: Gebruik de linkertoets om de OSD te verlaten

Verplaatsen: Gebruik de toetsen Links/Rechts/Omhoog/Omlaag om de OSD-selectie te verplaatsen

Afsluiten: Gebruik de linkertoets om de OSD te verlaten en terug te gaan naar het vorige OSD-niveau
Enter: Gebruik de rechtertoets om naar het volgende OSD-niveau te gaan
Selecteren: Gebruik de toetsen Omhoog/Omlaag om de OSD-selectie te verplaatsen

Enter: Gebruik de Enter-toets om de OSD-instelling toe te passen en terug te gaan naar het vorige OSD-niveau
Selecteren: Gebruik de toets Omlaag om de OSD-instelling aan te passen

Selecteren: Gebruik de toetsen Omhoog/Omlaag om de OSD-instelling aan te passen

Enter: Gebruik de Enter-toets om de OSD te verlaten en terug te gaan naar het vorige OSD-niveau
Selecteren: Gebruik de toetsen Links/Rechts om de OSD-instelling aan te passen

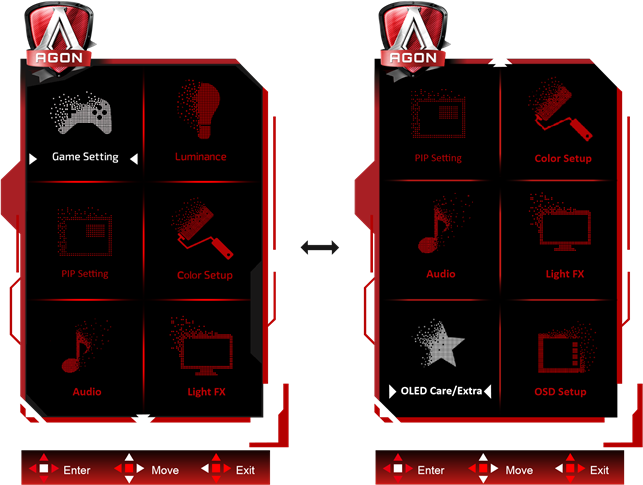

OSD-instelling
Eenvoudige basisinstructie over de bedieningstoetsen.

1. Druk op de MENU-knop om het OSD-venster te activeren.
2. Volg de toetsgids om OSD-instellingen te verplaatsen of te selecteren (aan te passen).
3. OSD-vergrendel-/ontgrendelfunctie: Om de OSD te vergrendelen of ontgrendelen, houdt u de knop Omlaag 10 seconden ingedrukt terwijl de OSD-functie niet actief is.

Opmerkingen:
Als het product slechts één signaalingang heeft, is het item "Input Select" (Ingangsselectie) uitgeschakeld om aan te passen.

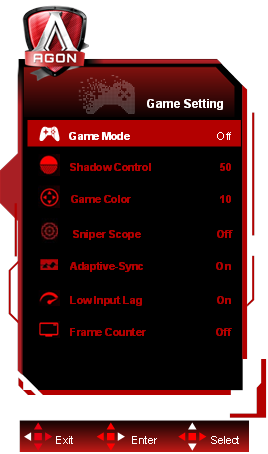

Spelinstelling

	Spelmodus	Uit	Geen optimalisatie door de spelmodus.
		FPS	Voor het spelen van FPS-spellen (First Person Shooters). Verbetert details van het zwarte niveau in donkere thema's.
		RTS	Voor het spelen van RTS (Real Time Strategy). Verbetert de beeldkwaliteit.
		Racing	Voor het spelen van racegames, biedt de snelste reactietijd en een hoge kleurverzadiging.
		Gamer 1	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 1.
		Gamer 2	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 2.
		Gamer 3	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 3.
	Scherpte-instelling	0-20	De standaardinstelling van de scherpte-instelling is 0, waarna de eindgebruiker deze kan aanpassen van 0 tot 20 om een ​​duidelijker beeld te krijgen. Als de afbeelding te donker is om de details duidelijk te zien, past u deze aan van 0 tot 20 voor een duidelijk beeld.
	Spelkleur	0-20	Spelkleur biedt 0-20 niveaus voor het aanpassen van de verzadiging om een ​​beter beeld te krijgen.
	Scherpschuttervizier	Uit/1.0/1.5/2.0	Lokaal inzoomen om het gemakkelijker te maken om te richten tijdens het schieten.
	Adaptive-Sync	Aan/Uit	Adaptive-Sync uitschakelen of inschakelen. Adaptive-Sync Herinnering voor uitvoering: wanneer de functie AdaptiveSync is ingeschakeld, kan er flikkering optreden in sommige spelomgevingen.
	Lage invoervertraging	Aan/Uit	Het uitschakelen van de framebuffer kan de invoervertraging verminderen. Opmerking: Lage invoervertraging is standaard uitgeschakeld en kan niet worden aangepast als de veldfrequentie lager is dan 175 Hz; en is standaard ingeschakeld en kan niet worden aangepast als de veldfrequentie gelijk is aan 175 Hz en in de Adaptive-Sync-status.
	Frameteller	Uit/Rechts-Omhoog /Rechts-Omlaag/ Links-Omlaag/Links- Omhoog	V-frequentie weergeven in de geselecteerde hoek

Opmerking:
Wanneer de "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op "non-off" (niet-uit), kunnen "Shadow Control" (Scherpte-instelling) en "Game Color" (Spelkleur) niet worden aangepast.
Wanneer de "HDR" onder "Luminance" (Luminantie) is ingesteld op "non-off" (niet-uit), kunnen "Game Mode" (Spelmodus), "Shadow Control" (Scherpte-instelling) en "Game Color" (Spelkleur) niet worden aangepast.
Wanneer de "Color Gamut" (Kleurbereik) onder "Color Setup" (Kleurinstelling) niet is ingesteld op "Standard" (Standaard), kunnen de items "Shadow Control" (Scherpte-instelling) en "Game Color" (Spelkleur) niet worden aangepast.

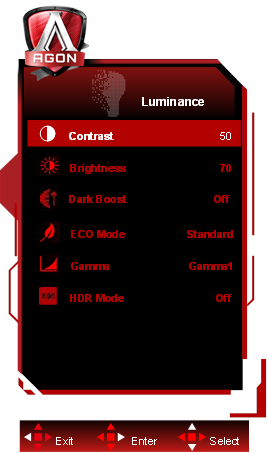

Luminantie

	Contrast	0-100	Contrast uit digitaal register.
	Helderheid	0-100	Aanpassing van achtergrondverlichting
	Donkere Boost	Uit	Verbeter de schermdetails in het donkere of heldere gebied om de helderheid in het heldere gebied aan te passen en ervoor te zorgen dat deze niet oververzadigd is.
		Niveau 1
		Niveau 2
		Niveau 3
	Ecomodus	Standaard	Standaardmodus
		Tekst	Tekstmodus
		Internet	Internetmodus
		Spel	Spelmodus
		Film	Filmmodus
		Sport	Sportmodus
		Lezen	Leesmodus
	Gamma	Gamma1	Aanpassen aan Gamma 1
		Gamma2	Aanpassen aan Gamma 2
		Gamma3	Aanpassen aan Gamma 3
	HDR	Uit	Stel het HDR-profiel in op basis van uw gebruiksvereisten. Opmerking: Wanneer HDR wordt gedetecteerd, wordt de HDR-optie weergegeven voor aanpassing.
		DisplayHDR
		HDR-piek
		HDR-foto
		HDR-film
		HDR-spel
	HDR-modus	Uit	Geoptimaliseerd voor de kleur en het contrast van de foto, die het HDR-effect simuleert. Opmerking: Wanneer HDR niet wordt gedetecteerd, wordt de HDR-modusoptie weergegeven voor aanpassing.
		HDR-foto
		HDR-film
		HDR-spel

Opmerking:
Wanneer "HDR Mode" (HDR-modus) is ingesteld op een niet-uitgeschakelde status, kunnen de items "Contrast", "Eco mode" (Ecomodus) en "Gamma" niet worden aangepast.
Wanneer de "HDR" onder "Luminance" (Luminantie) is ingesteld op "non-off" (niet-uit), kunnen andere items onder "Luminance" (Luminantie) niet worden aangepast. Wanneer de "Color Gamut" (Kleurbereik) onder "Color Setup" (Kleurinstelling) is ingesteld op "sRGB" of "DCI-P3", kunnen de items "Contrast", "Dark Boost" (Donkere Boost) Ecomodus, "Gamma" en HDR/HDR-modus niet worden aangepast.

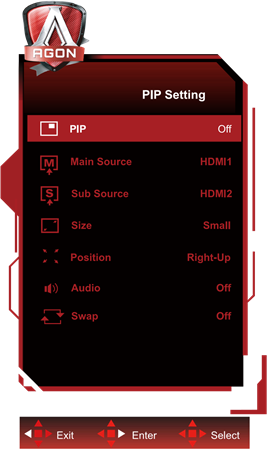

PIP-instelling

	PIP	Uit/PIP/PBP	PIP of PBP uitschakelen of inschakelen.
	Hoofdbron		Selecteer de bron van het hoofdscherm.
	Subbron		Selecteer de bron van het subscherm.
	Grootte	Klein/Middelgroot/Groot	Selecteer de schermgrootte.
	Positie	Rechtsboven	Stel de schermlocatie in.
		Rechtsonder
		Linksboven
		Linksonder
	Audio	Aan: PIP-audio	Audio-instelling uitschakelen of inschakelen.
		Uit: Hoofdaudio
	Wisselen	Aan: Wisselen	Wissel de schermbron.
		Uit: geen actie

Opmerking:

1. Wanneer "HDR" onder "Helderheid" is ingesteld op een niet-uitgeschakelde status, kunnen alle items onder "PiP-instelling" niet worden aangepast.
2. Wanneer PIP/PBP is ingeschakeld, zijn sommige kleurgerelateerde aanpassingen in het OSD-menu alleen geldig voor het hoofdscherm, terwijl het subscherm niet wordt ondersteund. Daarom kunnen het hoofdscherm en het subscherm verschillende kleuren hebben.
3. Stel de resolutie van het ingangssignaal in op 1720X1440@60Hz bij PBP om het gewenste weergave-effect te bereiken.
4. Wanneer PBP/PIP is ingeschakeld, wordt de compatibiliteit van de ingangsbron van het hoofd-/subscherm weergegeven in de volgende tabel:

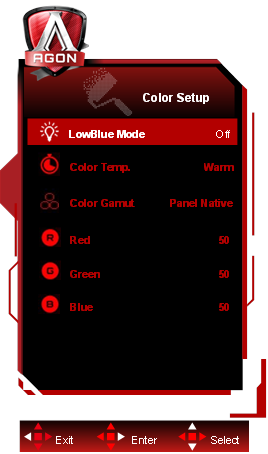

Kleurinstelling

	LowBlue-modus	Uit / Multimedia / Internet / Kantoor / Lezen	Verminder de blauwe lichtgolf door de kleurtemperatuur te regelen.
	Kleurtemperatuur	Warm	Roep de warme kleurtemperatuur op uit EEPROM.
		Normaal	Roep de normale kleurtemperatuur op uit EEPROM.
		Koel	Roep de koele kleurtemperatuur op uit EEPROM.
		Gebruiker	Herstel de kleurtemperatuur van de gebruiker EEPROM.
	Kleurengamma	Paneel-eigen	Standaard kleurruimtepaneel.
		sRGB	sRGB-kleurruimte.
		DCI-P3	DCI-P3-kleurruimte.
	Rood	0-100	Rode versterking van digitaal register.
	Groen	0-100	Groene versterking van digitaal register.
	Blauw	0-100	Blauwe versterking van digitaal register.

Opmerking:
"Luminantie"-regelaars onder "Kleurinstelling" kunnen alleen worden aangepast wanneer "HDR-modus" of "HDR" is ingesteld op "UIT". Wanneer Color Space is ingesteld op sRGB of DCI-P3, kunnen alle andere items onder Kleurinstellingen niet worden aangepast.

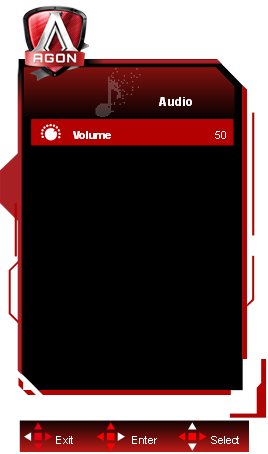

Audio

Volume

0-100

Volume-instelling aanpassen

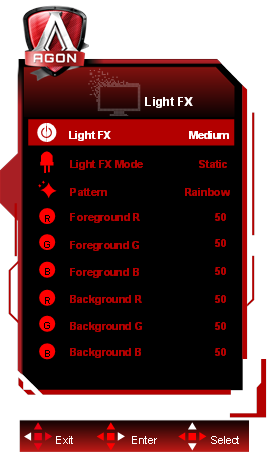

Light FX

	Light FX	Uit / Laag / Gemiddeld / Sterk	Selecteer de intensiteit van Light FX.
	Light FX-modus	Audio1 / Audio2 / Statisch / Donkerpunt Sweep / Gradiëntverschuiving / Spread Fill / Drip Fill / Spreidende Drip Fill / Ademhaling / Licht Punt Sweep / Zoom / Regenboog / Golf / Knipperend / Demo	Selecteer Light FX-modus
	Patroon	Rood / Groen / Blauw / Regenboog / Gebruiker definiëren	Selecteer Light FX-patroon
	Voorgrond R	0-100	Gebruiker kan de voorgrondkleur van Light FX aanpassen, wanneer het patroon is ingesteld op door de gebruiker gedefinieerd
	Voorgrond G
	Voorgrond B
	Achtergrond R	0-100	Gebruiker kan de achtergrondkleur van Light FX aanpassen, wanneer het patroon is ingesteld op door de gebruiker gedefinieerd
	Achtergrond G
	Achtergrond B

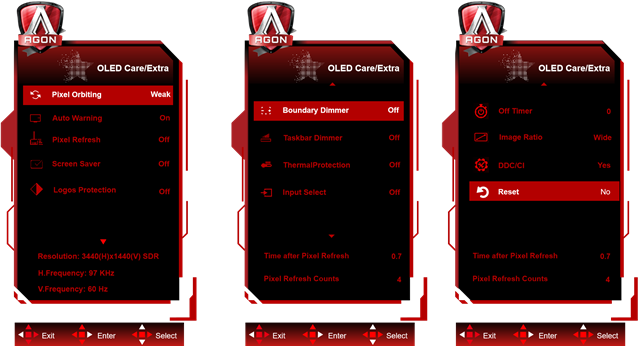

OLED-onderhoud/Extra

	Pixel Orbiting (Afbeeldingsverschuiving)	Uit / Zwak / Gemiddeld / Sterk	Orbit verschuift de weergegeven afbeelding lichtjes op pixelniveau, eenmaal per seconde om beeldretentie te voorkomen. Deze functie is standaard "Aan (Zwak)", "Zwak" beweegt het minst, "Sterk" beweegt het meest, "Uit" schakelt de beweging uit en verhoogt de kans op beeldretentie. Dit kan worden ingesteld in het OSD-menu.
	Automatische waarschuwing	Aan/ Uit	Schakel de functie "Pixel Refresh" Automatische waarschuwing in/uit. De monitor geeft automatisch een "Automatische waarschuwing" weer om de 4 uur cumulatief gebruik om de gebruiker eraan te herinneren het "Pixel Refresh"-proces uit te voeren. Selecteer "Uit" om de automatische waarschuwing voor "Pixel Refresh" te stoppen. Als de aanbevolen tijd voor het uitvoeren van de "Pixel Refresh" echter niet wordt gevolgd, kan dit het risico op beeldretentie op het scherm vergroten. Ga met de nodige voorzichtigheid te werk.
	Pixel Refresh (Eliminatie van beeldretentie)	Aan/ Uit	Deze functie helpt beeldretentie te elimineren. Selecteer na het opstarten "Ja" in de menuprompt. Het scherm wordt uitgeschakeld en de onderhoudscyclus wordt uitgevoerd. De stroomindicator knippert wit (1 seconde aan/1 seconde uit) terwijl de cyclus wordt uitgevoerd, ongeveer 10 minuten. Aan het einde van de cyclus gaat de stroomindicator uit en staat het scherm in de stand-bystand.
	Screensaver	Uit / Langzaam / Snel	Wanneer een statische afbeelding gedurende een bepaalde periode wordt gedetecteerd, zal de screensaverfunctie het scherm dimmen om te voorkomen dat het paneel blijft plakken. Wanneer een bewegende afbeelding wordt gedetecteerd, herstelt de monitor de luminantie naar de vorige werkstatus. De standaardinstelling is Langzaam en kan worden gewijzigd in Snel om de screensaver eerder te activeren. Het wordt ten zeerste aanbevolen om de screensaver altijd als Langzaam of Snel in te schakelen om het scherm te beschermen. Het wordt ook aanbevolen om uw apparaat in te stellen op het gebruik van een screensaver.
	Logo's Bescherming	Uit/1/2	Wanneer er meerdere statische logo's op het scherm worden gedetecteerd, wordt aangeraden om logo's Bescherming in te schakelen; dit dimt het scherm om te voorkomen dat het paneel blijft plakken op de plaatsen waar logo's worden gedetecteerd.
	Randdimmer	Uit/1/2/3	Voor speciale beeldverhoudingen met een zwart gebied in het frame van het scherm of een splitscreen, kan de randdimmerfunctie automatisch de helderheid detecteren en dimmen van specifieke gebieden met een groot verschil in helderheidsniveaus.
	Taakbalkdimmer	Uit/1/2/3	De taakbalkdimmertechnologie dimt de helderheid van het taakbalkgebied op het scherm. Er zullen geen helderheidsveranderingen merkbaar zijn in andere gebieden dan in de taakbalk.
	Thermische beveiliging	Uit / Aan	Wanneer de temperatuur van de monitor hoger is dan 60 graden Celsius, zal de thermische beveiligingsfunctie automatisch de helderheid van het scherm dimmen om een goede warmteafvoer te garanderen. Het wordt aanbevolen om de functie voor de monitor in te schakelen.
	Ingang selecteren	Auto/ HDMI1/ HDMI2/ DP	Selecteer de ingangssignaalbron
	Uit-timer	0-24 uur	Selecteer DC-uitschakeltijd
	Beeldverhouding	Breed / Aspect / 4:3 /1:1 /17"(4:3) / 19"(4:3) / 19"(5:4) / 19"W(16:10) / 21.5"W(16:9) /22"W(16:10) / 23"W(16:9) / 23.6"W(16:9) /24"W(16:9) /27"W (16:9) /30"W (21:9) /32"W (16:9)	Selecteer de beeldverhouding voor weergave.
	DDC/CI	Ja of Nee	Schakel DDC/CI-ondersteuning in/uit
	Resetten	Ja of Nee	Reset het menu naar de standaardinstellingen
	Tijd na Pixel Refresh		Het verwijst naar de tijd dat het scherm oplicht nadat de laatste Pixel Refresh-bewerking is uitgevoerd, in eenheden van uren. Een prompt voor het uitvoeren van Pixel Refresh wordt automatisch om de vier uur naar de gebruiker verzonden.
	Pixel Refresh-aantallen		Het wordt gebruikt om het aantal keren dat Pixel Refresh is uitgevoerd, vast te leggen.

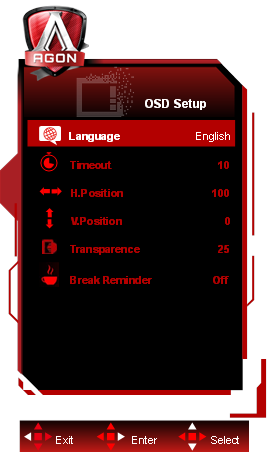

OSD-instelling

	Taal		Selecteer de OSD-taal
	Time-out	5-120	Pas de OSD-time-out aan
	H. Positie	0-100	Pas de horizontale positie van OSD aan
	V. Positie	0-100	Pas de verticale positie van OSD aan
	Transparantie	0-100	Pas de transparantie van OSD aan
	Pauzeherinnering	Aan /Uit	Schakel een herinnering in voor de gebruiker om elk uur van continue activiteit een pauze te nemen om herhaalde stressblessures te voorkomen.

LED-indicator

Probleemoplossing

Specificatie

Algemene specificatie

Opmerking:

1. Het maximale aantal weergavekleuren dat door dit product wordt ondersteund is 1,07 miljard, en de instellingsvoorwaarden zijn als volgt (er kunnen verschillen zijn als gevolg van de uitvoerbeperking van sommige grafische kaarten):

2. Om WQHD 165Hz/175Hz 1,07 miljard kleuren (in RGB/YCbCr 4:4:4-indeling) te bereiken voor DP 1.4 (HBR3)-signaalinvoer, moet een grafische kaart met DSC-ondersteuning worden gebruikt. Raadpleeg de fabrikant van de grafische kaart voor DSC-ondersteuning.

Vooraf ingestelde weergavemodi

Opmerking: Volgens de VESA-standaard kunnen verschillende besturingssystemen en grafische kaarten bepaalde fouten (+/-1 Hz) vertonen bij de resolutie. Raadpleeg het daadwerkelijke product voor de actuele informatie.

Pintoewijzingen

19-pins signaalkabel voor kleurendisplay

20-pins signaalkabel voor kleurendisplay

Plug-and-play
Plug & Play DDC2B-functie
Deze monitor is uitgerust met VESA DDC2B-functionaliteiten volgens de VESA DDC-STANDAARD. Hierdoor kan de monitor het hostsysteem informeren over zijn identiteit en, afhankelijk van het gebruikte DDC-niveau, aanvullende informatie over zijn weergavemogelijkheden communiceren.
De DDC2B is een bidirectioneel datakanaal gebaseerd op het I2C-protocol. De host kan EDID-informatie aanvragen via het DDC2B-kanaal.

Veiligheid

Notatieconventies
De volgende subparagrafen beschrijven de notatieconventies die in dit document worden gebruikt.

Opmerkingen, waarschuwingen en waarschuwingen
In deze handleiding kunnen tekstblokken vergezeld gaan van een pictogram en in vet of cursief gedrukt zijn. Deze blokken zijn opmerkingen, waarschuwingen en waarschuwingen, en ze worden als volgt gebruikt:
OPMERKING: Een OPMERKING geeft belangrijke informatie weer die u helpt uw computersysteem beter te gebruiken.

Een WAARSCHUWING geeft mogelijke schade aan hardware of gegevensverlies aan en vertelt u hoe u het probleem kunt vermijden.

Een WAARSCHUWING wijst op de mogelijkheid van lichamelijk letsel en vertelt u hoe u het probleem kunt vermijden. Sommige waarschuwingen kunnen in alternatieve indelingen voorkomen en kunnen niet vergezeld gaan van een pictogram. In dergelijke gevallen is de specifieke presentatie van de waarschuwing voorgeschreven door de regelgevende instantie.

Stroomvoorziening
De monitor mag alleen worden gebruikt met het type stroombron dat op het label is aangegeven. Als u niet zeker bent van het type stroom dat bij u thuis wordt geleverd, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.
De monitor is uitgerust met een geaarde stekker met drie pinnen, een stekker met een derde (aardings)pin.
Deze stekker past, als veiligheidsvoorziening, alleen in een geaard stopcontact. Als uw stopcontact geen plaats biedt aan de driewegstekker, laat dan een elektricien het juiste stopcontact installeren, of gebruik een adapter om het apparaat veilig te aarden. Omzeil het veiligheidsdoel van de geaarde stekker niet.
Haal de stekker uit het stopcontact tijdens een onweersbui of wanneer het apparaat langere tijd niet wordt gebruikt. Dit beschermt de monitor tegen schade als gevolg van stroomstoten.
Overbelast stekkerdozen en verlengsnoeren niet. Overbelasting kan leiden tot brand of elektrische schokken.
Om een bevredigende werking te garanderen, mag u de monitor alleen gebruiken met UL-gecertificeerde computers die beschikken over correct geconfigureerde stopcontacten met de aanduiding tussen 100-240 V AC, min. 5A.
Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en gemakkelijk toegankelijk zijn.

Installatie
Plaats de monitor niet op een onstabiele kar, standaard, statief, beugel of tafel. Als de monitor valt, kan dit een persoon verwonden en ernstige schade aan dit product veroorzaken. Gebruik alleen een kar, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of bij dit product wordt verkocht. Volg de instructies van de fabrikant bij het installeren van het product en gebruik montageaccessoires die door de fabrikant worden aanbevolen. Een combinatie van product en kar moet met zorg worden verplaatst.
Steek nooit een voorwerp in de gleuf op de monitorkast. Dit kan schade toebrengen aan circuitonderdelen, waardoor brand of een elektrische schok kan ontstaan. Mors nooit vloeistoffen op de monitor.
Plaats de voorkant van het product niet op de vloer.
Als u de monitor aan een muur of plank monteert, gebruik dan een montageset die is goedgekeurd door de fabrikant en volg de instructies van de set.
Laat wat ruimte rond de monitor vrij, zoals hieronder wordt weergegeven. Anders is de luchtcirculatie mogelijk onvoldoende, waardoor oververhitting brand of schade aan de monitor kan veroorzaken.
Om mogelijke schade te voorkomen, bijvoorbeeld het loslaten van het paneel van de rand, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt. Als de maximale kantelhoek van -5 graden naar beneden wordt overschreden, valt de schade aan de monitor niet onder de garantie.
Zie hieronder de aanbevolen ventilatiegebieden rond de monitor wanneer de monitor is geïnstalleerd - op de standaard:

Geïnstalleerd met standaard

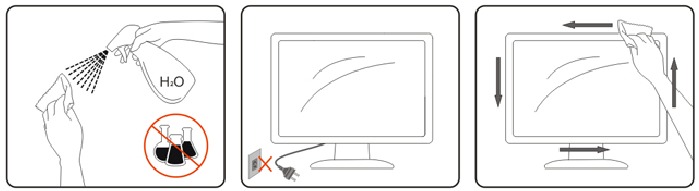

Reinigen
Reinig de kast regelmatig met een met water bevochtigde, zachte doek.
Gebruik bij het reinigen een zachte katoenen of microvezeldoek. De doek moet vochtig en bijna droog zijn, laat geen vloeistof in de behuizing komen.

Koppel het netsnoer los voordat u het product reinigt.

Overige
Als het product een vreemde geur, geluid of rook afgeeft, trek dan ONMIDDELLIJK de stekker uit het stopcontact en neem contact op met een servicecentrum.
Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd door een tafel of gordijn.
Stel de OLED-monitor tijdens het gebruik niet bloot aan hevige trillingen of zware schokken.
Klop of laat de monitor niet vallen tijdens gebruik of transport.
Het wordt niet aanbevolen om dit OLED-product langer dan vier uur aaneengesloten te gebruiken. Na deze gebruiksduur kan er beeldretentie (inbranden) optreden. Om de kans op beeldretentie te verkleinen, maakt dit product gebruik van een aantal technologieën. Een onderhoudscyclus duurt ongeveer 10 minuten. Raadpleeg voor meer informatie het hoofdstuk "Schermonderhoud".

Referenties

• Homepage | AOC-monitoren

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download AOC AGON PRO AG346UCD handleiding

Beschikbare talen
