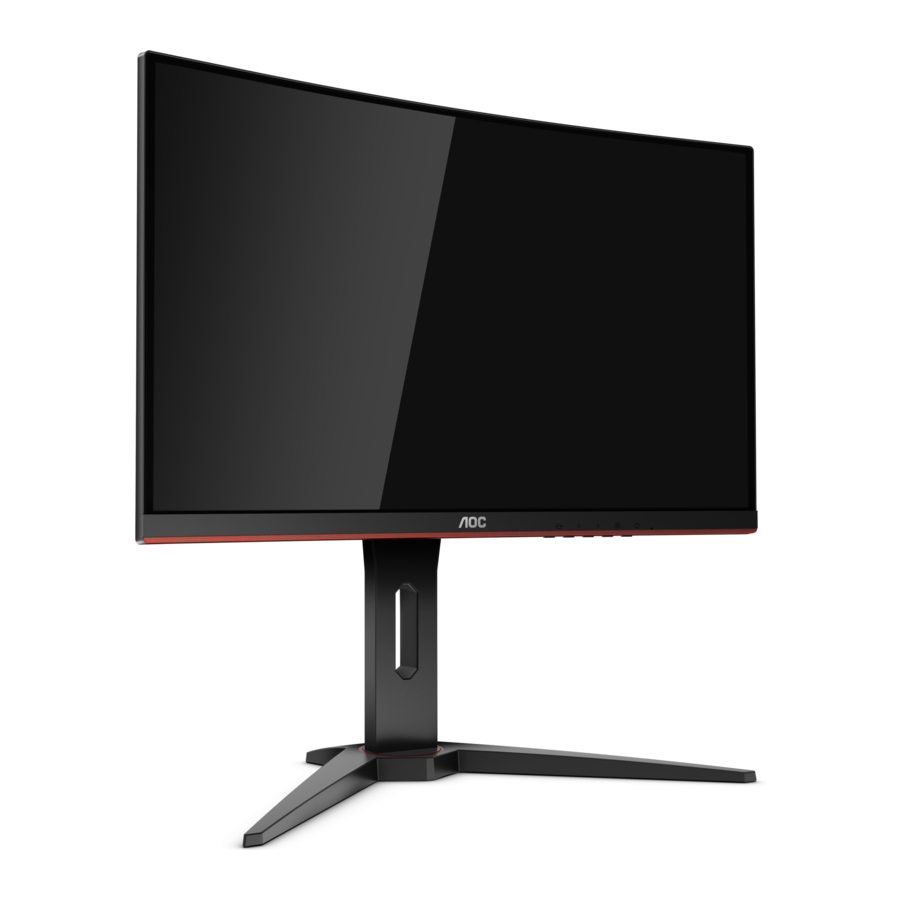

AOC C24G1A Handleiding

Installatie

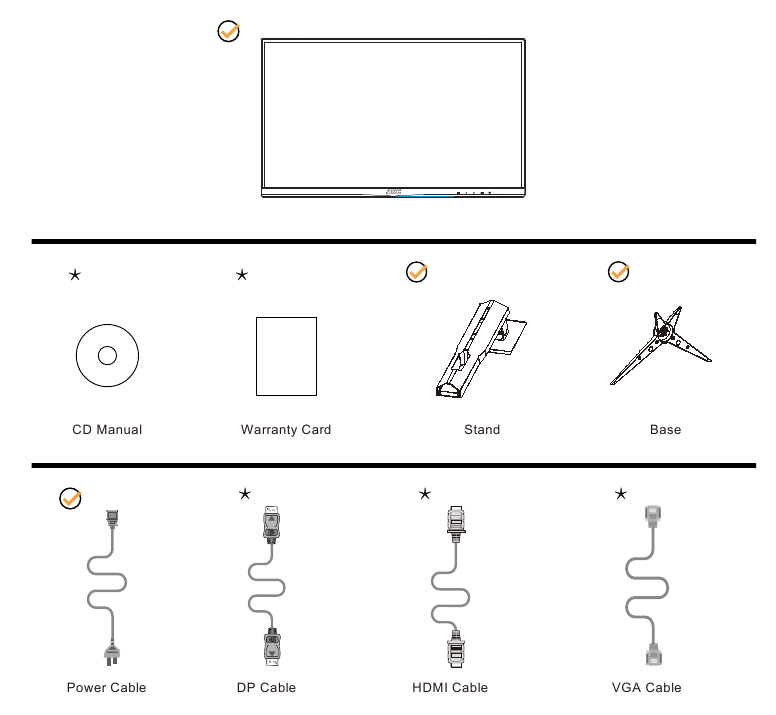

Inhoud van de doos

Niet alle signaalkabels (DP-, HDMI-, VGA-kabels) worden voor alle landen en regio's meegeleverd. Neem contact op met de lokale dealer of het AOC-filiaal voor bevestiging.

Installatie van de voet en de basis

Volg de onderstaande stappen om de voet te installeren of te verwijderen.

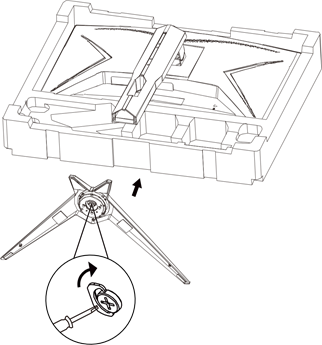

Installatie:

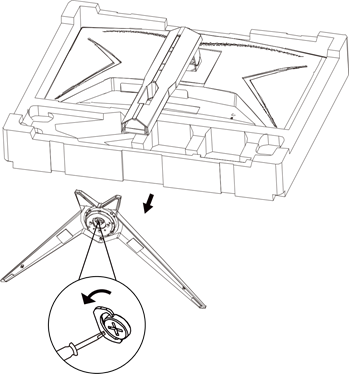

Verwijderen:

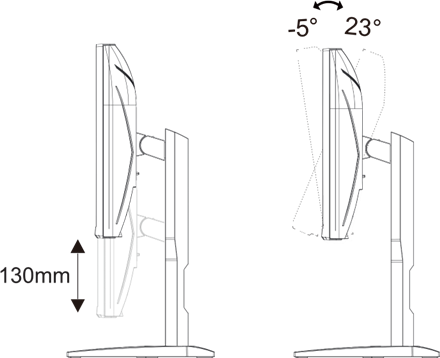

De kijkhoek aanpassen

Voor een optimale weergave wordt aanbevolen om naar de voorkant van de monitor te kijken en vervolgens de hoek van de monitor naar uw eigen voorkeur aan te passen.
Houd de voet vast zodat u de monitor niet omstoot wanneer u de hoek van de monitor verandert.
U kunt de monitor als volgt aanpassen:

LET OP:
Raak het LCD-scherm niet aan wanneer u de hoek verandert. Dit kan schade veroorzaken of het LCD-scherm breken.

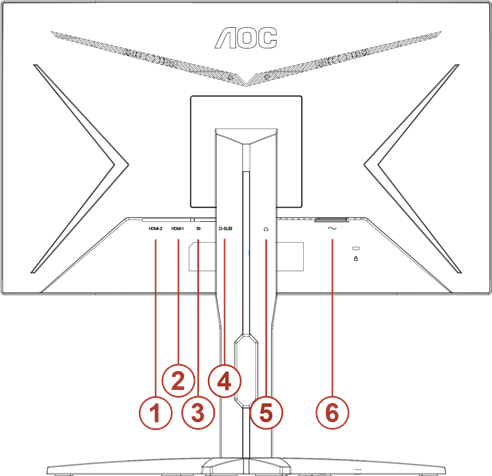

De monitor aansluiten

Kabelaansluitingen aan de achterkant van de monitor en computer:

1. HDMI-2
2. HDMI-1
3. DP
4. D-SUB
5. Oortelefoon
6. Stroom

Aansluiten op de pc

1. Sluit het netsnoer stevig aan op de achterkant van het display.
2. Schakel uw computer uit en trek de stekker uit het stopcontact.
3. Sluit de signaalkabel van het scherm aan op de video-aansluiting aan de achterkant van uw computer.
4. Steek de stekker van uw computer en uw display in een stopcontact in de buurt.
5. Zet uw computer en scherm aan.
   Als uw monitor een afbeelding weergeeft, is de installatie voltooid. Als er geen afbeelding wordt weergegeven, raadpleegt u Probleemoplossing.
   Om de apparatuur te beschermen, moet u altijd de pc en de LCD-monitor uitschakelen voordat u ze aansluit.

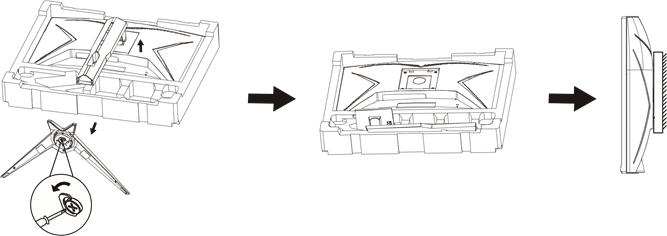

Wandmontage

Voorbereiding op de installatie van een optionele wandmontage-arm.

Deze monitor kan worden bevestigd aan een wandmontage-arm die u afzonderlijk aanschaft. Koppel de stroom los voordat u deze procedure uitvoert.
Volg deze stappen:

1. Verwijder de voet.
2. Volg de instructies van de fabrikant om de wandmontage-arm te monteren.
3. Plaats de wandmontage-arm op de achterkant van de monitor. Lijn de gaten van de arm uit met de gaten aan de achterkant van de monitor.
4. Sluit de kabels opnieuw aan. Raadpleeg de gebruikershandleiding die bij de optionele wandmontage-arm is geleverd voor instructies over het bevestigen aan de muur.
   Opmerking: VESA-montagegaten zijn niet beschikbaar voor alle modellen, neem contact op met de dealer of de officiële afdeling van AOC.

Adaptive-Sync-functie

1. Adaptive-Sync functie werkt met DP/HDMI
2. Compatibele grafische kaart: de aanbevolen lijst is zoals hieronder, kan ook worden gecontroleerd door www.AMD.com te bezoeken

• Radeon™ RX Vega series
• Radeon™ RX 500 series
• Radeon™ RX 400 series
• Radeon™ R9/R7 300 series (R9 370/X, R7 370/X, R7 265 except)
• Radeon™ Pro Duo (2016)
• Radeon™ R9 Nano series
• Radeon™ R9 Fury series
• Radeon™ R9/R7 200 series (R9 270/X, R9 280/X except)

Aanpassen

Sneltoetsen

Power
Druk op de aan/uit-knop om de monitor aan te zetten.

Menu/Enter
Als er geen OSD is, drukt u hierop om de OSD weer te geven of om de selectie te bevestigen. Houd ongeveer 2 seconden ingedrukt om de monitor uit te schakelen.

Game Mode/<
Als er geen OSD is, drukt u op de toets "<" om de gamemodusfunctie te openen en vervolgens op de toets "<" of ">" om de gamemodus (FPS, RTS, Racing, Gamer 1, Gamer 2 of Gamer 3) te selecteren op basis van de verschillende soorten games.

Dial Point/>
Als er geen OSD is, drukt u op de knop Dial Point om Dial Point weer te geven of te verbergen.

Source/Auto/Exit
Wanneer de OSD is gesloten, is de knop Source/Auto/Exit de sneltoetsfunctie Source.
Wanneer de OSD is gesloten, houdt u de knop Source/Auto/Exit ongeveer 2 seconden ingedrukt om de automatische configuratie uit te voeren (alleen voor de modellen met D-Sub).

OSD-instelling

Basale en eenvoudige instructie over de bedieningsknoppen.

1. . Druk op de MENU-button (MENU-knop) om het OSD-venster te activeren.
2. . Druk op < of > om door de functies te navigeren. Zodra de gewenste functie is gemarkeerd, druk op de MENU-button (MENU-knop) om deze te activeren, druk op < of > om door de submenufuncties te navigeren. Zodra de gewenste functie is gemarkeerd, druk op de MENU-button (MENU-knop) om deze te activeren.
3. . Druk op < of > om de instellingen van de geselecteerde functie te wijzigen. Druk op de AUTO–button (AUTO-knop) om af te sluiten. Als u een andere functie wilt aanpassen, herhaalt u stappen 2-3.
4. . OSD Lock Function (OSD-vergrendelingsfunctie): Om de OSD te vergrendelen, houdt u de MENU-button (MENU-knop) ingedrukt terwijl de monitor is uitgeschakeld en drukt u vervolgens op de power button (aan/uit-knop) om de monitor in te schakelen. Om de OSD te ontgrendelen, houdt u de MENU-button (MENU-knop) ingedrukt terwijl de monitor is uitgeschakeld en drukt u vervolgens op de power button (aan/uit-knop) om de monitor in te schakelen.

Opmerkingen:

1. . Als het product slechts één signaalinvoer heeft, kan het item "Input Select" niet worden aangepast.
2. . DCR, Color Boost en Picture Boost, voor deze staten kan er slechts één staat bestaan

Luminantie

	Contrast	0-100		Contrast van digitaal register.
	Brightness (Helderheid)	0-100		Backlight Adjustment (Aanpassing achtergrondverlichting)
	Eco mode (Eco-modus)	Standard (Standaard)		Standard Mode (Standaardmodus)
		Text (Tekst)		Text Mode (Tekstmodus)
		Internet		Internet Mode (Internetmodus)
		Game (Spel)		Game Mode (Spelmodus)
		Movie (Film)		Movie Mode (Filmmodus)
		Sports (Sport)		Sports Mode (Sportmodus)
		Reading (Lezen)		Reading Mode (Leesmodus)
	Gamma	Gamma1		Adjust to Gamma 1 (Aanpassen aan Gamma 1)
		Gamma2		Adjust to Gamma 2 (Aanpassen aan Gamma 2)
		Gamma3		Adjust to Gamma 3 (Aanpassen aan Gamma 3)
	DCR	Off (Uit)		Disable dynamic contrast ratio (Dynamische contrastverhouding uitschakelen)
		On (Aan)		Enable dynamic contrast ratio (Dynamische contrastverhouding inschakelen)
	HDR Mode	OFF		Adjust HDR Mode (HDR-modus aanpassen).
		HDR Picture
		HDR Movie
		HDR Game

Opmerking:
Wanneer "HDR Mode" (HDR-modus) is ingesteld op "non-off" (niet-uit), kunnen de items "Contrast", "Brightness" (Helderheid), "Gamma" niet worden aangepast.

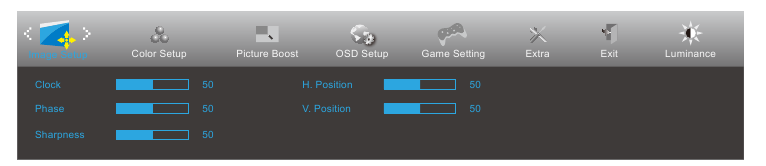

Beeldinstelling

	Clock (Klok)	0-100	Adjust picture Clock to reduce Vertical-Line noise. (Beeldklok aanpassen om ruis van verticale lijnen te verminderen.)
	Phase (Fase)	0-100	Adjust Picture Phase to reduce Horizontal-Line noise (Beeldfase aanpassen om ruis van horizontale lijnen te verminderen)
	Sharpness (Scherpte)	0-100	Adjust picture sharpness (Beeldscherpte aanpassen)
	H. Position (H. Positie)	0-100	Adjust the horizontal position of the picture. (De horizontale positie van het beeld aanpassen.)
	V. Position (V. Positie)	0-100	Adjust the vertical position of the picture. (De verticale positie van het beeld aanpassen.)

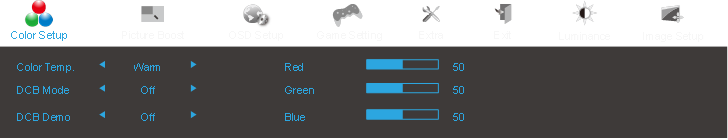

Kleurinstelling

	Kleurtemp.	Warm		Roep warme kleurtemperatuur op uit EEPROM.
		Normaal		Roep normale kleurtemperatuur op uit EEPROM.
		Koel		Roep koele kleurtemperatuur op uit EEPROM.
		sRGB		Roep SRGB-kleurtemperatuur op uit EEPROM.
		Gebruiker		Herstel kleurtemperatuur uit EEPROM.
	DCB-modus	Volledige verbetering	Aan of uit	Schakel de modus Volledige verbetering uit of in
		Natuurlijke huid	Aan of uit	Schakel de modus Natuurlijke huid uit of in
		Groen veld	Aan of uit	Schakel de modus Groen veld uit of in
		Hemelsblauw	Aan of uit	Schakel de modus Hemelsblauw uit of in
		Automatische detectie	Aan of uit	Schakel de modus Automatische detectie uit of in
		Uit	Aan of uit	Schakel de modus Uit uit of in
	DCB-demo		Aan of uit	Schakel de demo uit of in
	Rood		0-100	Rode versterking van digitaal register.
	Groen		0-100	Groene versterking van digitaal register.
	Blauw		0-100	Blauwe versterking van digitaal register.

Opmerking:
Wanneer "HDR Mode" onder "Luminantie" is ingesteld op "non-off", kunnen alle items onder "Kleurinstelling" niet worden aangepast.

Beeldverbetering

	Helder kader	Aan of uit	Schakel Helder kader uit of in
	Kadergrootte	14-100	Pas de kadergrootte aan
	Helderheid	0-100	Pas de helderheid van het kader aan
	Contrast	0-100	Pas het contrast van het kader aan
	H. positie	0-100	Pas de horizontale positie van het kader aan
	V. positie	0-100	Pas de verticale positie van het kader aan

Opmerking:
Pas de helderheid, het contrast en de positie van het heldere kader aan voor een betere kijkervaring.
Wanneer "HDR Mode" onder "Luminantie" is ingesteld op "non-off", kunnen alle items onder "Beeldverbetering" niet worden aangepast.

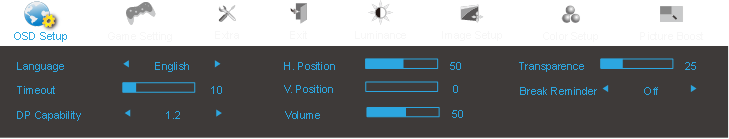

OSD-instellingen

	Taal		Selecteer de OSD-taal
	Time-out	5-120	Pas de OSD-time-out aan
	DP-capaciteit	1.1/1.2	Houd er rekening mee dat alleen DP1.2 de Adaptive-Sync-functie ondersteunt
	H. positie	0-100	Pas de horizontale positie van OSD aan
	V. positie	0-100	Pas de verticale positie van OSD aan
	Volume	0-100	Volume aanpassen.
	Transparantie	0-100	Pas de transparantie van OSD aan
	Pauzeherinnering	Aan of uit	Pauzeherinnering als de gebruiker continu langer dan 1 uur werkt

Opmerking:
Als de DP-video-inhoud DP1.2 ondersteunt, selecteer dan DP1.2 voor DP-capaciteit; selecteer anders DP1.1

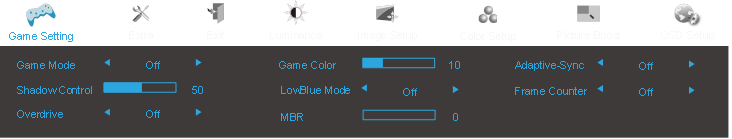

Game Setting

	Spelmodus	FPS	Voor het spelen van FPS-games (first Person Shooters). Verbetert details van het zwarte niveau van het donkere thema.
		RTS	Voor het spelen van RTS (Real Time Strategy). Verbetert de beeldkwaliteit.
		Racing	Voor het spelen van racegames, biedt de snelste reactietijd en een hoge kleurverzadiging.
		Gamer 1	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 1.
		Gamer 2	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 2.
		Gamer 3	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 3.
		off	Geen optimalisatie door Smart image game
	Shadow Control	0-100	De standaardwaarde voor Shadow Control is 50. De eindgebruiker kan deze aanpassen van 50 naar 100 of van 0 om het contrast te verhogen voor een helderder beeld. Als het beeld te donker is om de details duidelijk te zien, pas dan aan van 50 naar 100 voor een helderder beeld. Als het beeld te wit is om de details duidelijk te zien, pas dan aan van 50 naar 0 voor een helderder beeld
	Overdrive	Weak	Pas de reactietijd aan.
		Medium
		Strong
		Boost
		Off
	Game Color	0-20	Game Color biedt 0-20 niveaus voor het aanpassen van de verzadiging om een beter beeld te krijgen.
	LowBlue Mode	Reading / Office / Internet / Multimedia / Off	Verminder de blauwe lichtgolf door de kleurtemperatuur te regelen.
	MBR	0 ~ 20	Pas de Motion Blur Reduction aan.
	Adaptive-Sync	On/Off	Pas de Adaptive-Sync aan.
	Frame Counter	Off / Right-up / Right-Down / Left- Down / Left-Up	Geeft de V-frequentie weer in de geselecteerde hoek

Opmerking:
De functie MBR en Overdrive Boost zijn alleen beschikbaar wanneer Adaptive-Sync is uitgeschakeld en de verticale frequentie maximaal 75 Hz is.
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op "non-off" (niet-uit), kunnen de items "Game Mode" (Spelmodus), "Shadow Control" (Schaduwregeling), "Game Color" (Spelkleur), "Low Blue Mode" (Lage blauwe modus) niet worden aangepast.

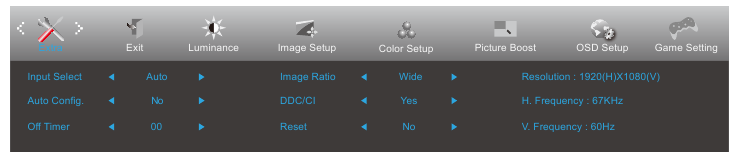

Extra

	Input Select		Selecteer de signaalbron
	Auto Config.	yes or no	Pas het beeld automatisch aan naar de standaardinstellingen
	Off timer	0-24hrs	Selecteer de DC-uit-tijd
	Image Ratio	Wide	Selecteer de beeldverhouding voor de weergave.
		4:3
	DDC/CI	yes or no	Schakel DDC/CI-ondersteuning in/uit
	Reset	yes or no	Zet het menu terug naar de standaardinstellingen. (ENERGY STAR ® beschikbaar voor selectieve modellen.)
		ENERGY STAR ® or no

Exit

Exit

Verlaat de belangrijkste OSD

LED-indicator

Probleemoplossing

Specificatie

Algemene specificatie

Vooringestelde weergavemodi

Pintoewijzingen

19-Pins kleurendisplaysignaalkabel

20-Pins kleurendisplaysignaalkabel

15-Pins kleurendisplaysignaalkabel

Plug-and-Play

Plug & Play DDC2B-functie
Deze monitor is uitgerust met VESA DDC2B-mogelijkheden volgens de VESA DDC-STANDAARD. Hierdoor kan de monitor het hostsysteem informeren over zijn identiteit en, afhankelijk van het gebruikte DDC-niveau, aanvullende informatie over zijn weergavemogelijkheden communiceren.
De DDC2B is een bidirectioneel datakanaal gebaseerd op het I2C-protocol. De host kan EDID-informatie opvragen via het DDC2B-kanaal.

Veiligheid

Nationale conventies

De volgende subsecties beschrijven de notatieconventies die in dit document worden gebruikt.

Opmerkingen, voorzorgsmaatregelen en waarschuwingen
In deze handleiding kunnen tekstblokken vergezeld gaan van een pictogram en in vet of cursief gedrukt zijn. Deze blokken zijn opmerkingen, voorzorgsmaatregelen en waarschuwingen, en ze worden als volgt gebruikt:
OPMERKING: Een OPMERKING geeft belangrijke informatie aan die u helpt uw computersysteem beter te gebruiken.

Een VOORZORGSMAATREGEL geeft mogelijke schade aan hardware of verlies van gegevens aan en vertelt u hoe u het probleem kunt voorkomen.

Een WAARSCHUWING geeft het potentieel voor lichamelijk letsel aan en vertelt u hoe u het probleem kunt voorkomen. Sommige waarschuwingen kunnen in alternatieve formaten voorkomen en kunnen niet vergezeld gaan van een pictogram. In dergelijke gevallen wordt de specifieke presentatie van de waarschuwing voorgeschreven door de regelgevende instantie.

Stroomvoorziening

De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat aangegeven. Als u niet zeker bent van het
type stroom dat bij u thuis wordt geleverd, neem dan contact op met uw dealer of plaatselijke energiebedrijf.
De monitor is uitgerust met een geaarde stekker met drie pinnen, een stekker met een derde (aardings)pin. Deze stekker past alleen in een geaard stopcontact als veiligheidsvoorziening. Als uw stopcontact niet geschikt is voor de stekker met drie draden, laat dan door een elektricien het juiste stopcontact installeren of gebruik een adapter om het apparaat veilig te aarden. Omzeil het veiligheidsdoel van de geaarde stekker niet.
Koppel het apparaat los tijdens onweer of wanneer het lange tijd niet zal worden gebruikt. Dit beschermt de
monitor tegen schade als gevolg van stroomstoten.
Overbelast stekkerdozen en verlengsnoeren niet. Overbelasting kan leiden tot brand of elektrische schok.
Voor een goede werking mag u de monitor alleen gebruiken met UL-geliste computers die over de juiste geconfigureerde
stopcontacten beschikken die zijn gemarkeerd tussen 100-240 V AC, Min. 5A.
Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en gemakkelijk toegankelijk zijn.

Installatie

Plaats de monitor niet op een onstabiele kar, standaard, statief, beugel of tafel. Als de monitor valt, kan dit een persoon verwonden en ernstige schade aan dit product veroorzaken. Gebruik alleen een kar, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of bij dit product wordt verkocht. Volg de instructies van de fabrikant bij het installeren van het product en gebruik montageaccessoires die door de fabrikant worden aanbevolen. Een combinatie van product en kar moet met zorg worden verplaatst.
Steek nooit een object in de sleuf op de monitorbehuizing. Dit kan onderdelen van het circuit beschadigen, wat brand of elektrische
schok kan veroorzaken. Mors nooit vloeistoffen op de monitor.
Plaats de voorkant van het product niet op de vloer.
Als u de monitor aan een muur of plank bevestigt, gebruik dan een montageset die is goedgekeurd door de fabrikant en volg de
instructies van de set.
Laat wat ruimte rond de monitor vrij, zoals hieronder wordt weergegeven. Anders kan de luchtcirculatie onvoldoende zijn, waardoor oververhitting brand kan veroorzaken of de monitor kan beschadigen.
Zie hieronder de aanbevolen ventilatiegebieden rond de monitor wanneer de monitor aan de muur of op de standaard is geïnstalleerd:
Geïnstalleerd met standaard

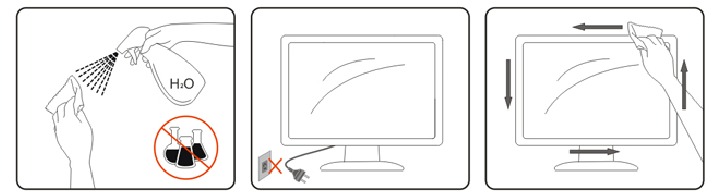

Reiniging

Reinig de behuizing regelmatig met een doek. U kunt een zacht reinigingsmiddel gebruiken om de vlek te verwijderen, in plaats van een sterk reinigingsmiddel
dat de productbehuizing zal cauteriseren.
Zorg er bij het reinigen voor dat er geen reinigingsmiddel in het product lekt. De reinigingsdoek mag niet te ruw zijn, omdat deze het schermoppervlak kan bekrassen.
Koppel het netsnoer los voordat u het product reinigt.

Overige

Als het product een vreemde geur, geluid of rook afgeeft, trek dan ONMIDDELLIJK de stekker uit het stopcontact en neem contact op met een
servicecentrum.
Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd door een tafel of gordijn.
Stel de LCD-monitor tijdens bedrijf niet bloot aan hevige trillingen of sterke schokken.
Stoot of laat de monitor niet vallen tijdens gebruik of transport.
