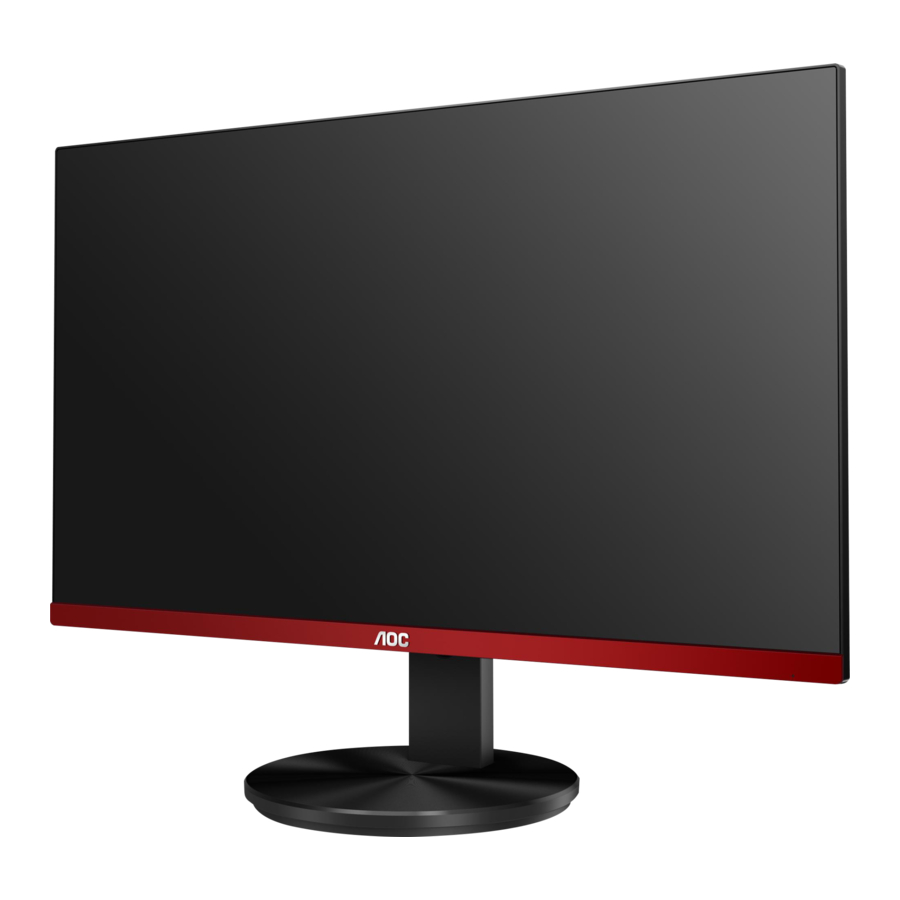

AOC G2490VX, G2490VXA, G2490 Handleiding

Installatie

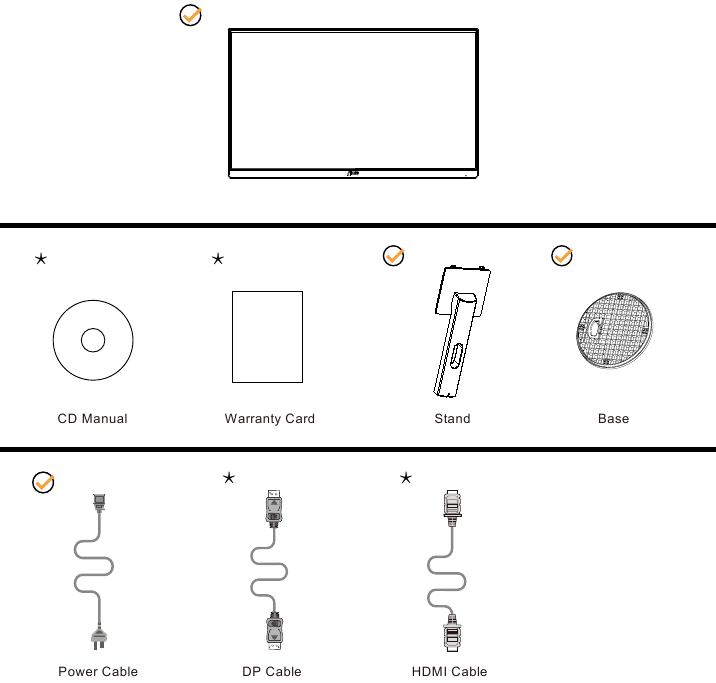

Inhoud van de doos

* Niet alle signaalkabels worden voor alle landen en regio's meegeleverd. Neem contact op met de plaatselijke dealer of het AOC-filiaal voor bevestiging.

Installatie Standaard & Basis

Volg de onderstaande stappen om de basis te installeren of te verwijderen.

Installatie:

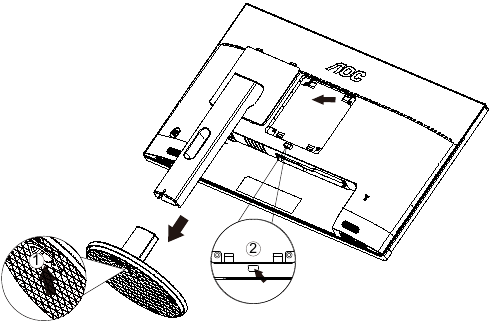

Verwijderen:

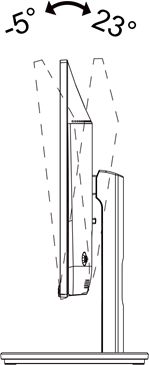

Kijkhoek aanpassen

Voor een optimaal zicht wordt aangeraden om naar de voorkant van de monitor te kijken en vervolgens de hoek van de monitor aan uw eigen voorkeur aan te passen.
Houd de standaard vast zodat u de monitor niet omstoot wanneer u de hoek van de monitor wijzigt.
U kunt de monitor als volgt aanpassen:

OPMERKING:
Raak het LCD-scherm niet aan wanneer u de hoek wijzigt. Dit kan schade veroorzaken of het LCD-scherm breken.

De monitor aansluiten

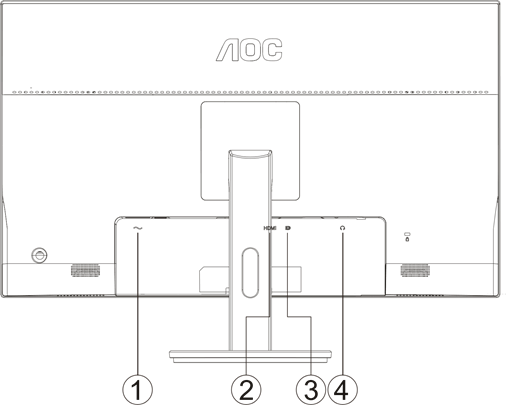

Kabelaansluitingen aan de achterkant van de monitor en computer:

1. Voeding
2. HDMI
3. DP
4. Oortelefoon

Aansluiten op pc

1. Sluit het netsnoer stevig aan op de achterkant van het scherm.
2. Schakel uw computer uit en trek de stekker uit het stopcontact.
3. Sluit de signaalkabel van het scherm aan op de video-aansluiting aan de achterkant van uw computer.
4. Steek het netsnoer van uw computer en uw scherm in een stopcontact in de buurt.
5. Zet uw computer en scherm aan.

Als uw monitor een beeld weergeeft, is de installatie voltooid. Als er geen beeld wordt weergegeven, raadpleegt u Probleemoplossing.
Om de apparatuur te beschermen, dient u altijd de pc en de LCD-monitor uit te schakelen voordat u ze aansluit.

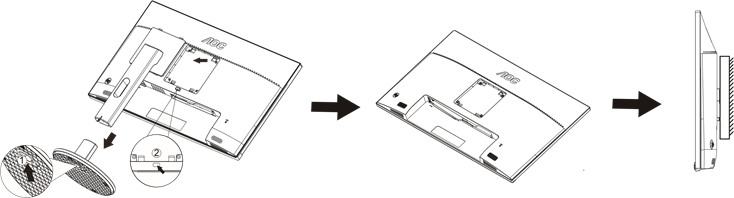

Wandmontage

Voorbereiding voor het installeren van een optionele wandmontagearm.

Deze monitor kan worden bevestigd aan een wandmontagearm die u afzonderlijk aanschaft. Koppel de stroom los voordat u deze procedure uitvoert.

Volg deze stappen:

1. Verwijder de basis.
2. Volg de instructies van de fabrikant om de wandmontagearm te monteren.
3. Plaats de wandmontagearm op de achterkant van de monitor. Lijn de gaten van de arm uit met de gaten aan de achterkant van de monitor.
4. Sluit de kabels opnieuw aan. Raadpleeg de gebruikershandleiding die bij de optionele wandmontagearm is geleverd voor instructies over het bevestigen ervan aan de muur.

Opmerking: VESA-montageschroefgaten zijn niet beschikbaar voor alle modellen. Neem contact op met de dealer of de officiële afdeling van AOC.

Adaptive-Sync-functie

1. Adaptive-Sync-functie werkt met DP/HDMI
2. Compatibele grafische kaart: De aanbevolen lijst is als volgt, kan ook worden gecontroleerd door www.AMD.com te bezoeken
   • Radeon™ RX Vega-serie
   • Radeon™ RX 500-serie
   • Radeon™ RX 400-serie
   • Radeon™ R9/R7 300-serie (R9 370/X, R7 370/X, R7 265 uitgezonderd)
   • Radeon™ Pro Duo (2016)
   • Radeon™ R9 Nano-serie
   • Radeon™ R9 Fury-serie
   • Radeon™ R9/R7 200-serie (R9 270/X, R9 280/X uitgezonderd)

Aanpassen

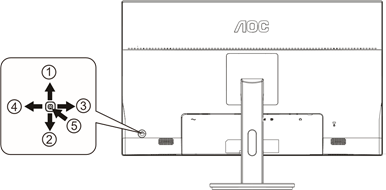

Sneltoetsen

Power/Menu/Enter
Druk op de aan/uit-knop om de monitor aan te zetten.
Wanneer er geen OSD is, druk dan op deze knop om de OSD weer te geven of om de selectie te bevestigen.

Dial Point
Wanneer er geen OSD is, druk dan op de Dial Point-knop om Dial Point weer te geven / te verbergen.

Image ratio
Wanneer er geen OSD is, druk dan op de >-sneltoets om de beeldverhouding te activeren, druk op < of > om 4:3 of breed aan te passen.

Game Mode
Wanneer er geen OSD is, druk dan op de "Left" (Links)-toets om de functie voor de spelmodus te openen en druk dan op de "Left" (Links)- of "Right" (Rechts)-toets om de spelmodus te selecteren (FPS, RTS, Racing, Gamer 1, Gamer 2 of Gamer 3) op basis van de verschillende speltypen.

Source/Exit
Wanneer de OSD is gesloten, dan is de Source/Exit-knop de sneltoetsfunctie voor de bron.

OSD-instelling

Basale en eenvoudige instructie voor de bedieningsknoppen.

1. Druk op de MENU-button (MENU-knop) om het OSD-venster te activeren.
2. Druk op Left (Links) of Right (Rechts) om door de functies te navigeren. Wanneer de gewenste functie is geselecteerd, druk dan op de MENU-button (MENU-knop) om deze te activeren en druk op Left (Links) of Right (Rechts) om door de submenufuncties te navigeren. Wanneer de gewenste functie is geselecteerd, druk dan op de MENU-button (MENU-knop) om deze te activeren.
3. Druk op Left (Links) of Right (Rechts) om de instellingen van de geselecteerde functie te wijzigen. Druk op AUTO–button (AUTO-knop) om af te sluiten. Als u een andere functie wilt aanpassen, herhaal dan stappen 2-3.
4. OSD Lock Function: Om de OSD te vergrendelen, houdt u de MENU-button (MENU-knop) ingedrukt terwijl de monitor is uitgeschakeld en drukt u vervolgens op de power button (aan/uit-knop) om de monitor in te schakelen. Om de OSD te ontgrendelen, houdt u de MENU-button (MENU-knop) ingedrukt terwijl de monitor is uitgeschakeld en drukt u vervolgens op de power button (aan/uit-knop) om de monitor in te schakelen.

Opmerkingen:

1. Als het product slechts één signaalingang heeft, dan is het item "Input Select" (Ingangsselectie) uitgeschakeld om aan te passen.
2. DCR, Color Boost en Picture Boost, voor deze statussen kan er slechts één status bestaan

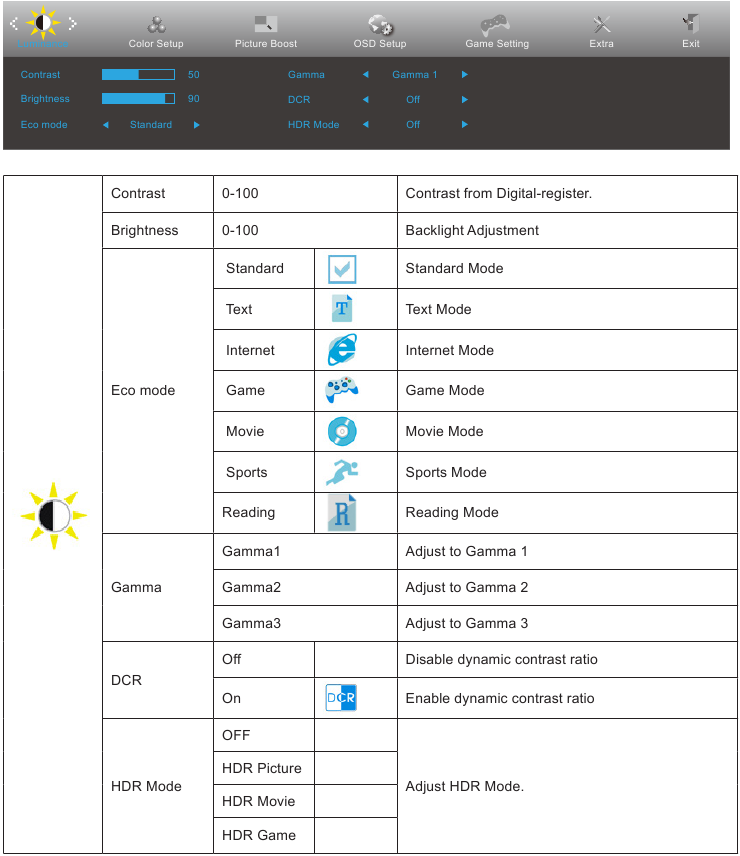

Luminantie

Opmerking:
Wanneer "HDR Mode" (HDR-modus) is ingesteld op "non-off" (niet-uit), dan kunnen de items "Contrast", "Brightness" (Helderheid) en "Gamma" niet worden aangepast.

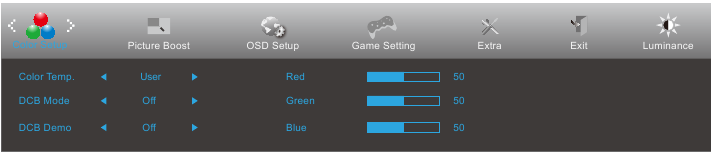

Kleurinstelling

	Color Temp.	Warm		Warme kleurtemperatuur oproepen vanuit EEPROM.
		Normal		Normale kleurtemperatuur oproepen vanuit EEPROM.
		Cool		Koele kleurtemperatuur oproepen vanuit EEPROM.
		sRGB		SRGB-kleurtemperatuur oproepen vanuit EEPROM.
		User		Kleurtemperatuur herstellen vanuit EEPROM.
	DCB Mode	Full Enhance	On or Off (Aan of uit)	Full Enhance Mode uitschakelen of inschakelen
		Nature Skin	On or Off (Aan of uit)	Nature Skin Mode uitschakelen of inschakelen
		Green Field	On or Off (Aan of uit)	Green Field Mode uitschakelen of inschakelen
		Sky-blue	On or Off (Aan of uit)	Sky-blue Mode uitschakelen of inschakelen
		AutoDetect	On or Off (Aan of uit)	AutoDetect Mode uitschakelen of inschakelen
		Off	On or Off (Aan of uit)	Off Mode uitschakelen of inschakelen
	DCB Demo		On or Off (Aan of uit)	Demo uitschakelen of inschakelen
	Red		0-100	Rode versterking vanuit digitaal register.
	Green		0-100	Groene versterking vanuit digitaal register.
	Blue		0-100	Blauwe versterking vanuit digitaal register.

Opmerking:
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op "non-off" (niet-uit), dan kunnen alle items onder "Color Setup" (Kleurinstelling) niet worden aangepast.

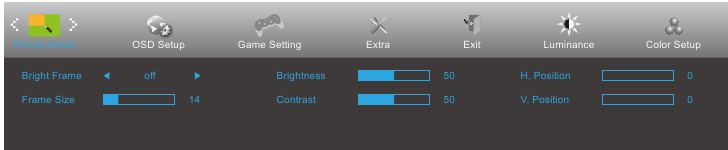

Picture Boost

	Bright Frame	on or off (aan of uit)	Bright Frame uitschakelen of inschakelen
	Frame Size	14-100	Framegrootte aanpassen
	Brightness	0-100	Framehelderheid aanpassen
	Contrast	0-100	Framecontrast aanpassen
	H. position	0-100	Horizontale framepositie aanpassen
	V. position	0-100	Verticale framepositie aanpassen

Opmerking:
Pas de helderheid, het contrast en de positie van het Bright Frame aan voor een betere kijkervaring.
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op "non-off" (niet-uit), dan kunnen alle items onder "Picture Boost" (Picture Boost) niet worden aangepast.

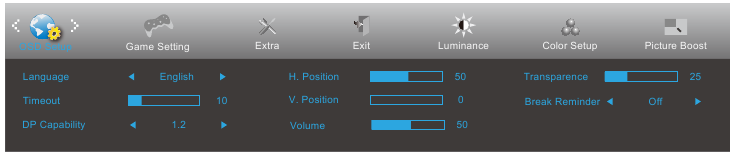

OSD-instelling

	Language		De OSD-taal selecteren
	Timeout	5-120	De OSD-time-out aanpassen
	DP Capability	1.1/1.2	Houd er rekening mee dat alleen DP1.2 Adaptive-Sync ondersteunt
	H. Position	0-100	De horizontale positie van OSD aanpassen
	V. Position	0-100	De verticale positie van OSD aanpassen
	Volume	0-100	Volume aanpassen.
	Transparence	0-100	De transparantie van OSD aanpassen
	Break Reminder	on or off (aan of uit)	Pauzeherinnering als de gebruiker onafgebroken langer dan 1 uur werkt

Opmerking:
Als de DP-video-inhoud DP1.2 ondersteunt, selecteer dan DP1.2 voor DP Capability; selecteer anders DP1.1

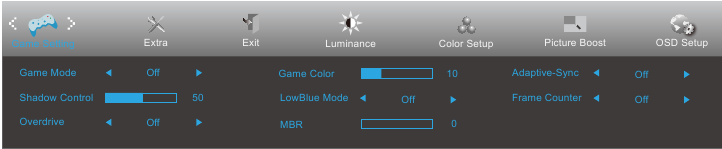

Spelinstelling

	Game Mode	FPS	Voor het spelen van FPS-games (first Person Shooters). Verbetert de details van het zwarte niveau van het donkere thema.
		RTS	Voor het spelen van RTS (Real Time Strategy). Verbetert de beeldkwaliteit.
		Racing	Voor het spelen van racegames, biedt de snelste reactietijd en een hoge kleurverzadiging.
		Gamer 1	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 1.
		Gamer 2	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 2.
		Gamer 3	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 3.
		OFF	Geen optimalisatie door Smart image game
	Shadow Control	0-100	Shadow Control Default is 50, vervolgens kan de eindgebruiker aanpassen van 50 tot 100 of van 0 tot verhoog het contrast voor een helder beeld. Als het beeld te donker is om de details duidelijk te kunnen zien, pas dan aan van 50 tot 100 voor een helder beeld. Als het beeld te wit is om de details duidelijk te kunnen zien, pas dan aan van 50 tot 0 voor een helder beeld
	Overdrive	Weak	De reactietijd aanpassen.
		Medium
		Strong
		Boost
		Off
	Game Color	0-20	Game Color biedt een niveau van 0-20 voor het aanpassen van de verzadiging voor een beter beeld.
	LowBlue Mode	Reading / Office/ Internet / Multimedia / Off (Lezen / Kantoor / Internet / Multimedia / Uit)	Verlaag de blauwe lichtgolf door de kleurtemperatuur te regelen.
	MBR	0 ~ 20	De Motion Blur Reduction (Bewegingsonscherptevermindering) aanpassen.
	Adaptive-Sync	On/Off (Aan/Uit)	De Adaptive-Sync aanpassen
	Frame Counter	Off / Right-up / Right-Down / Left-Down / Left-Up (Uit / Rechtsboven / Rechtsonder / Linksonder / Linksboen)	Geef de V-frequentie weer in de geselecteerde hoek

Opmerking:
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op "non-off" (niet-uit), dan kunnen de items "Game Mode" (Spelmodus), "Shadow Control" (Schaduwbeheer), "Game Color" (Spelkleur) en "Low Blue Mode" (Laag blauw lichtmodus) niet worden aangepast.

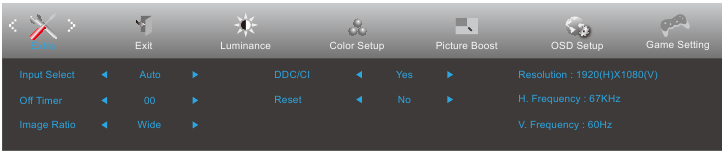

Extra

	Input Select		Signaalbron ingang selecteren
	Off timer	0-24hrs	DC-uitschakeltijd selecteren
	Image Ratio	Wide	Beeldverhouding selecteren voor weergave.
		4:3
	DDC/CI	yes or no (ja of nee)	DDC/CI-ondersteuning in-/uitschakelen
	Reset	yes or no (ja of nee)	Het menu terugzetten naar de standaardinstellingen. (ENERGY STAR® beschikbaar voor selectieve modellen.)
		ENERGY STAR® or no (of nee)

Afsluiten

Exit (Afsluiten)

De hoofd-OSD afsluiten

LED-indicator

Probleemoplossing

Specificatie

Algemene specificatie

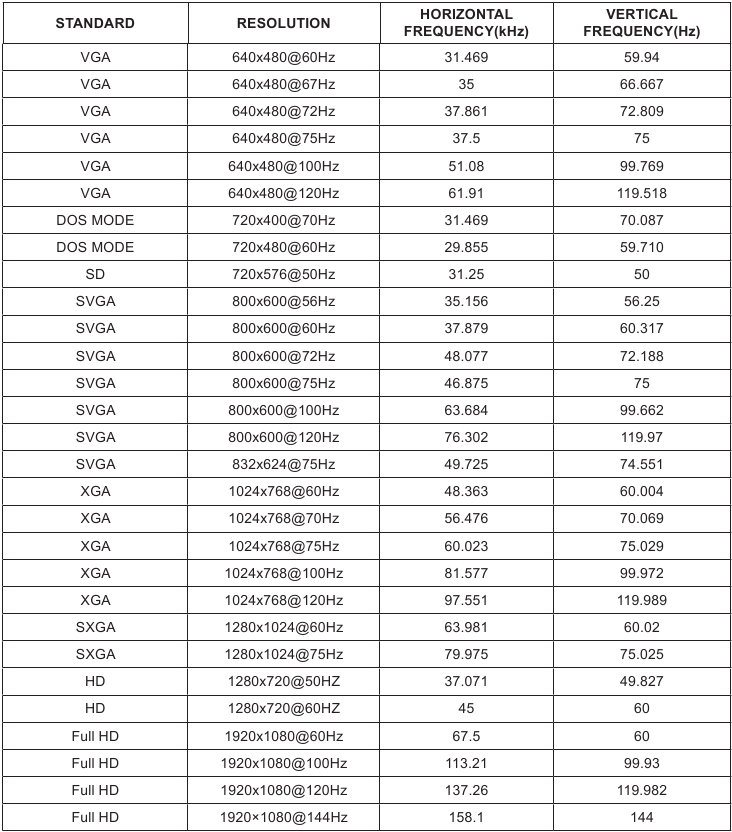

Vooraf ingestelde weergavemodi

Pinbezettingen

19-pins kleurenscherm-signaalkabel

20-pins kleurenscherm-signaalkabel

Plug en Play

Plug & Play DDC2B-functie
Deze monitor is uitgerust met VESA DDC2B-mogelijkheden volgens de VESA DDC-STANDAARD. Hierdoor kan de monitor het hostsysteem informeren over zijn identiteit en, afhankelijk van het niveau van DDC dat wordt gebruikt, aanvullende informatie over zijn weergavemogelijkheden communiceren.
De DDC2B is een bidirectioneel datakanaal gebaseerd op het I2C-protocol. De host kan EDID-informatie opvragen via het DDC2B-kanaal.

Veiligheid

Opmerkingen, voorzichtigheidsmaatregelen en waarschuwingen

In de volgende subsecties worden de notatieconventies beschreven die in dit document worden gebruikt.

In deze handleiding kunnen tekstblokken vergezeld gaan van een pictogram en in vet of cursief gedrukt zijn. Deze blokken zijn opmerkingen, voorzichtigheidsmaatregelen en waarschuwingen en worden als volgt gebruikt:

OPMERKING:
Een OPMERKING geeft belangrijke informatie aan die u helpt uw computersysteem beter te gebruiken.

Een VOORZICHTIGHEIDSMAATREGEL geeft een mogelijke schade aan hardware of verlies van gegevens aan en vertelt u hoe u het probleem kunt vermijden.

Een WAARSCHUWING geeft de mogelijkheid van lichamelijk letsel aan en vertelt u hoe u het probleem kunt vermijden. Sommige waarschuwingen kunnen in alternatieve formaten verschijnen en kunnen niet vergezeld gaan van een pictogram. In dergelijke gevallen wordt de specifieke presentatie van de waarschuwing voorgeschreven door de regelgevende instantie.

Stroom

De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat aangegeven. Als u niet zeker bent van het type stroom dat bij u thuis wordt geleverd, raadpleeg dan uw dealer of het plaatselijke energiebedrijf.

De monitor is uitgerust met een geaarde stekker met drie pinnen, een stekker met een derde (aardings-)pin. Deze stekker past als veiligheidsvoorziening alleen in een geaard stopcontact. Als uw stopcontact geen stekker met drie draden accepteert, laat dan een elektricien het juiste stopcontact installeren of gebruik een adapter om het apparaat veilig te aarden. Omzeil niet het veiligheidsdoel van de geaarde stekker.

Haal de stekker uit het stopcontact tijdens een onweersbui of wanneer het apparaat lange tijd niet wordt gebruikt. Dit beschermt de monitor tegen schade als gevolg van stroompieken.

Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schokken.

Om een bevredigende werking te garanderen, gebruikt u de monitor alleen met UL-vermelde computers die geschikt geconfigureerde stopcontacten hebben die zijn gemarkeerd tussen 100-240V AC, Min. 5A.

Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en gemakkelijk toegankelijk zijn.

Installatie

Plaats de monitor niet op een onstabiele kar, standaard, statief, beugel of tafel. Als de monitor valt, kan dit een persoon verwonden en ernstige schade aan dit product veroorzaken. Gebruik alleen een kar, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of die bij dit product wordt verkocht. Volg de instructies van de fabrikant bij het installeren van het product en gebruik montageaccessoires die door de fabrikant worden aanbevolen. Een combinatie van product en kar moet met zorg worden verplaatst.

Steek nooit een voorwerp in de sleuf op de monitorbehuizing. Dit kan onderdelen van het circuit beschadigen en brand of elektrische schokken veroorzaken. Mors nooit vloeistoffen op de monitor.

Plaats de voorkant van het product niet op de vloer.

Als u de monitor aan een muur of plank bevestigt, gebruik dan een montagekit die is goedgekeurd door de fabrikant en volg de instructies van de kit.

Laat wat ruimte rond de monitor zoals hieronder weergegeven. Anders kan de luchtcirculatie onvoldoende zijn, waardoor oververhitting brand of schade aan de monitor kan veroorzaken.

Zie hieronder de aanbevolen ventilatiegebieden rond de monitor wanneer de monitor aan de muur of op de standaard is geïnstalleerd:

Geïnstalleerd met standaard

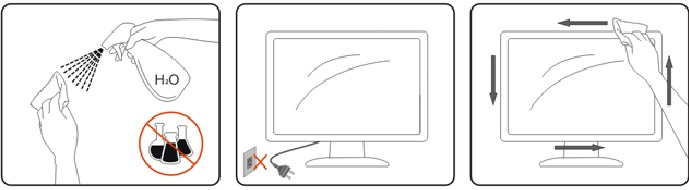

Reiniging

Reinig de kast regelmatig met een doek. U kunt een zacht reinigingsmiddel gebruiken om de vlek te verwijderen, in plaats van een sterk reinigingsmiddel dat de productkast zal cauteriseren.

Zorg er bij het schoonmaken voor dat er geen reinigingsmiddel in het product lekt. De schoonmaakdoek mag niet te ruw zijn, omdat deze het schermoppervlak zal bekrassen.

Koppel het netsnoer los voordat u het product reinigt.

Overige

Als het product een vreemde geur, geluid of rook afgeeft, koppel dan ONMIDDELLIJK de stekker uit het stopcontact en neem contact op met een

Service Center.

Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd door een tafel of gordijn.

Stel de lcd-monitor tijdens het gebruik niet bloot aan hevige trillingen of omstandigheden met een hoge impact.

Stoot niet tegen de monitor en laat deze niet vallen tijdens gebruik of transport.
