AOC Q32V3S Handleiding

Installatie

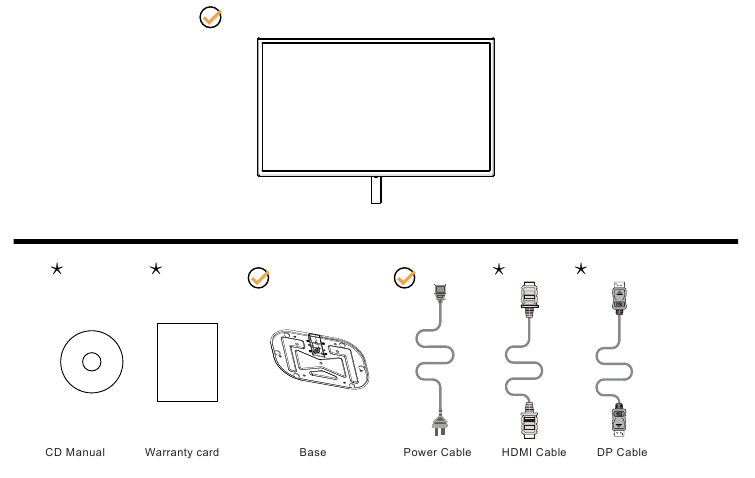

Inhoud van de verpakking

Niet alle signaalkabels (DP-, HDMI-kabels) worden voor alle landen en regio's meegeleverd. Neem contact op met de plaatselijke dealer of AOC-vestiging voor bevestiging.

Standaard en voet installeren

Installeer of verwijder de voet aan de hand van de onderstaande stappen.

Installeren:

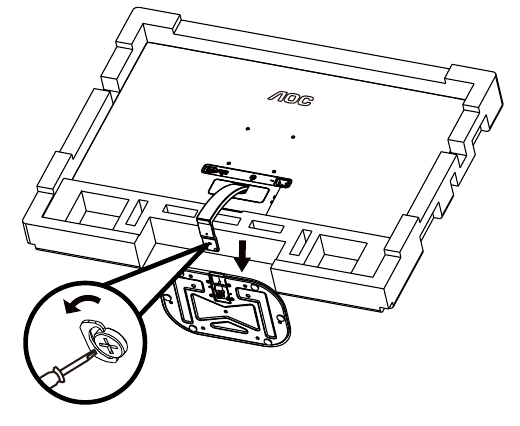

Verwijderen:

Kijkhoek aanpassen

Voor optimaal kijkplezier wordt aanbevolen om recht voor de monitor te gaan zitten en vervolgens de hoek van de monitor aan te passen aan uw eigen voorkeur.
Houd de standaard vast, zodat de monitor niet omvalt wanneer u de hoek van de monitor wijzigt.
U kunt de monitor als volgt aanpassen:

OPMERKING:Raak het LCD-scherm niet aan wanneer u de hoek wijzigt. Dit kan schade veroorzaken of het LCD-scherm breken.

* Het ontwerp van het beeldscherm kan afwijken van de afbeeldingen.

• Om mogelijke schade aan het scherm, zoals het loslaten van het paneel, te voorkomen, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt.
• Druk niet op het scherm tijdens het aanpassen van de hoek van de monitor. Pak alleen de rand vast.

De monitor aansluiten

Kabelaansluitingen aan de achterkant van de monitor en computer:

1. Stroom
2. Oortelefoon
3. DisplayPort
4. HDMI

Aansluiten op pc

1. Sluit het netsnoer stevig aan op de achterkant van het beeldscherm.
2. Schakel uw computer uit en trek de stekker uit het stopcontact.
3. Sluit de signaalkabel van het beeldscherm aan op de video-aansluiting aan de achterkant van uw computer.
4. Steek de stekker van uw computer en uw beeldscherm in een stopcontact in de buurt.
5. Schakel uw computer en beeldscherm in.
   Als uw monitor een beeld weergeeft, is de installatie voltooid. Raadpleeg Probleemoplossing als er geen beeld wordt weergegeven.
   Om de apparatuur te beschermen, moet u altijd de pc en LCD-monitor uitschakelen voordat u ze aansluit.

Aanpassen

Sneltoetsen

1. Bron/Afsluiten/Omhoog
2. Eco/DCR/Omlaag
3. Clear Vision/Links
4. Volume/Rechts
5. Aan/uit/Menu/Enter

Menu/Enter
Wanneer er geen OSD is, drukt u hierop om de OSD weer te geven of de selectie te bevestigen. Houd ongeveer 2 seconden ingedrukt om de monitor uit te schakelen.

Aan/uit
Druk op de aan/uit-knop om de monitor in te schakelen.

Volume/Rechts
Wanneer er geen OSD is, drukt u op de volumeknop om de volumebalk te activeren. Druk op Links of Rechts om het volume aan te passen.

Bron/Afsluiten
Wanneer de OSD is gesloten, is het indrukken van de knop Bron/Afsluiten een sneltoets voor de bronfunctie.

Eco /DCR/Omlaag
Wanneer er geen OSD is, drukt u op deze knop om de Eco/DCR-aanpassing te openen. Druk vervolgens op de knop Links of Rechts om een andere Eco/DCR te kiezen.

Clear Vision

1. Wanneer er geen OSD is, drukt u op de knop "Links" om Clear Vision te activeren.
2. Gebruik de knoppen "Links" of "Rechts" om te kiezen tussen de instellingen zwak, gemiddeld, sterk of uit. De standaardinstelling is altijd "uit".

3. Houd de knop "Links" 5 seconden ingedrukt om de Clear Vision-demo te activeren. Er wordt dan 5 seconden een bericht "Clear Vision Demo: aan" op het scherm weergegeven. Houd de knop "Links" nogmaals 5 seconden ingedrukt om de Clear Vision-demo uit te schakelen.


De Clear Vision-functie biedt de beste beeldweergave door beelden met een lage resolutie en vage beelden om te zetten in heldere en levendige beelden.

OSD-instelling

Eenvoudige en duidelijke instructies voor de bedieningstoetsen.

1. Druk op de MENU-button (MENU-knop) om het OSD-venster te activeren.
2. Druk op Left (links) of Right (rechts) om door de functies te navigeren. Zodra de gewenste functie is gemarkeerd, drukt u op de MENUbutton (MENU-knop) om deze te activeren, drukt u op Left (links) of Right (rechts) om door de functies van het submenu te navigeren. Zodra de gewenste functie is gemarkeerd, drukt u op de MENU-button (MENU-knop) om deze te activeren.
3. Druk op Left (links) of Right (rechts) om de instellingen van de geselecteerde functie te wijzigen. Druk op de Exit–button (Exit-knop) om af te sluiten. Herhaal stap 2-3 als u een andere functie wilt aanpassen.
4. OSD Lock/Unlock Function: Om de OSD te vergrendelen of te ontgrendelen, houdt u de Down–button (Omlaag-knop) 10 seconden ingedrukt terwijl de OSD-functie niet actief is.

Opmerkingen:

1. Als het product slechts één signaalingang heeft, is het item "Input Select" (Ingang selecteren) uitgeschakeld om aan te passen.
2. ECO-modi (behalve de standaardmodus), Clear vision, DCR, DCB-modus en Picture Boost, voor deze statussen kan er slechts één status bestaan.

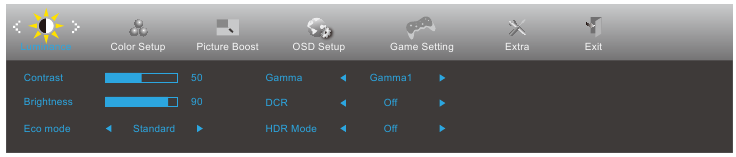

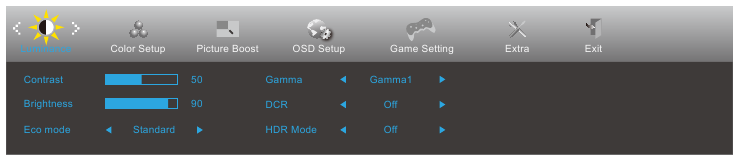

Luminantie

	Contrast	0-100		Contrast van digitaal register.
	Brightness	0-100		Aanpassing van achtergrondverlichting.
	Eco mode	Standard		Standaardmodus.
		Text		Tekstmodus.
		Internet		Internetmodus.
		Game		Spelmodus.
		Movie		Filmmodus.
		Sports		Sportmodus.
		Reading		Leesmodus.
	Gamma	Gamma1		Aanpassen aan Gamma 1.
		Gamma2		Aanpassen aan Gamma 2.
		Gamma3		Aanpassen aan Gamma 3.
	DCR	On		Dynamische contrastverhouding inschakelen.
		Off		Dynamische contrastverhouding uitschakelen.
	HDR Mode	Off		Selecteer HDR-modus.
		HDR Picture
		HDR Movie
		HDR Game

Opmerking:
Wanneer "HDR Mode" (HDR-modus) is ingesteld op "non-off", kunnen de items "Contrast", "Brightness" (Helderheid), "Gamma" niet worden aangepast.

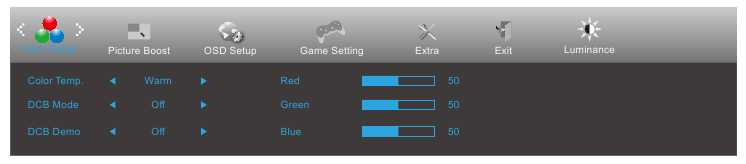

Kleurinstelling

	Color Temp. (Kleurtemp.)	Warm		Warme kleurtemperatuur oproepen vanuit EEPROM.
		Normal		Normale kleurtemperatuur oproepen vanuit EEPROM.
		Cool		Koele kleurtemperatuur oproepen vanuit EEPROM.
		sRGB		SRGB-kleurtemperatuur oproepen vanuit EEPROM.
		User		Kleurtemperatuur herstellen vanuit EEPROM.
	DCB Mode	Full Enhance	On or Off	Full Enhance-modus uitschakelen of inschakelen
		Nature Skin	On or Off	Nature Skin-modus uitschakelen of inschakelen
		Green Field	On or Off	Green Field-modus uitschakelen of inschakelen
		Sky-blue	On or Off	Sky-blue-modus uitschakelen of inschakelen
		AutoDetect	On or Off	AutoDetect-modus uitschakelen of inschakelen
		Off	On or Off	Off-modus uitschakelen of inschakelen
	DCB Demo		On or Off	Demo uitschakelen of inschakelen
	Red		0-100	Rode versterking van digitaal register.
	Green		0-100	Groene versterking van digitaal register.
	Blue		0-100	Blauwe versterking van digitaal register.

Opmerking:
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op "non-off", kunnen alle items onder "Color Setup" (Kleurinstelling) niet worden aangepast.

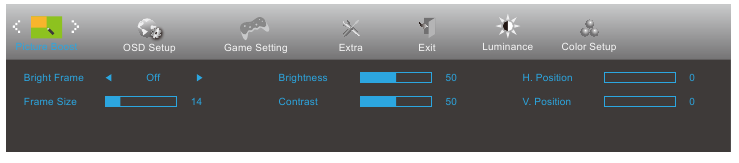

Picture Boost

	Bright Frame	on or off	Bright Frame uitschakelen of inschakelen
	Frame Size	14-100	Framegrootte aanpassen
	Brightness	0-100	Framehelderheid aanpassen
	Contrast	0-100	Framecontrast aanpassen
	H. position	0-100	Horizontale framepositie aanpassen
	V. position	0-100	Verticale framepositie aanpassen

Opmerking:
Pas de helderheid, het contrast en de positie van het Bright Frame aan voor een betere kijkervaring.
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op "non-off", kunnen alle items onder "Picture Boost" niet worden aangepast.

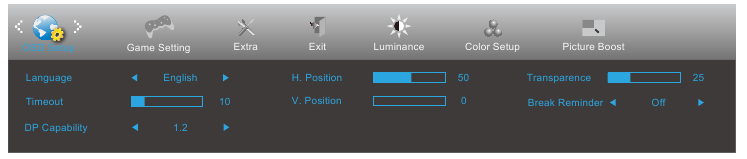

OSD Setup

	Language		Selecteer de OSD-taal
	Timeout	5-120	De OSD-time-out aanpassen
	DP Capability (DP-capaciteit) (only for certain models)	1.1/1.2	Als de DP-video-inhoud DP1.2 ondersteunt, selecteert u DP1.2 voor DP Capability; selecteer anders DP1.1. Houd er rekening mee dat alleen DP1.2 de Adaptive-Sync-functie ondersteunt
	H. Position	0-100	De horizontale positie van de OSD aanpassen
	V. Position	0-100	De verticale positie van de OSD aanpassen
	Transparence	0-100	De transparantie van de OSD aanpassen
	Break Reminder	on or off	Pauzeherinnering als de gebruiker langer dan 1 uur achter elkaar werkt

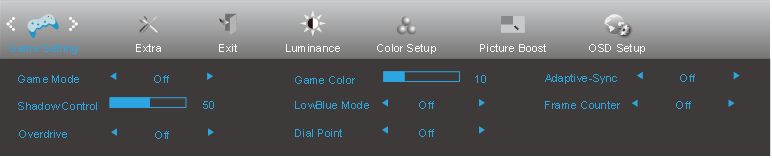

Game Setting

	Game Mode	Off	Geen optimalisatie door Smart image game
		FPS	Voor het spelen van FPS-games (first Person Shooters). Verbetert details van het zwarte niveau in donkere thema's.
		RTS	Voor het spelen van RTS (Real Time Strategy). Verbetert de beeldkwaliteit.
		Racing	Voor het spelen van racegames, Biedt de snelste reactietijd en een hoge kleurverzadiging.
		Gamer 1	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 1.
		Gamer 2	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 2.
		Gamer 3	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 3.
	Shadow Control	0-100	Shadow Control is standaard 50, waarna de eindgebruiker kan aanpassen van 50 naar 100 of 0 om het contrast te verhogen voor een helder beeld. Als het beeld te donker is om het detail duidelijk te zien, past u aan van 50 naar 100 voor een helder beeld. Als het beeld te wit is om het detail duidelijk te zien, past u aan van 50 naar 0 voor een helder beeld
	Overdrive (only for certain models)	Off	De reactietijd aanpassen.
		Weak
		Medium
		Strong
	Game Color	0-20	Game Color biedt 0-20 niveaus voor het aanpassen van de verzadiging om een beter beeld te krijgen.
	LowBlue Mode	Reading / Office /Internet / Multimedia / Off	Verlaag de blauwe lichtgolf door de kleurtemperatuur te regelen.
	Dial Point	On or Off	De functie "Dial Point" (Kiespunt) plaatst een richtindicator in het midden van het scherm om gamers te helpen First Person Shooter (FPS)-games te spelen met nauwkeurig en precies richten.
	Adaptive-Sync (only for certain models)	On or Off	Adaptive-Sync uitschakelen of inschakelen. Adaptive-Sync Run Reminder: Wanneer de Adaptive-Sync-functie is ingeschakeld, kan er flikkering optreden in sommige spelomgevingen.
	Frame Counter (only for certain models)	Off / Right-up / Right- Down / Left-Down / Left-Up	Toon de V-frequentie in de geselecteerde hoek

Opmerking:
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op "non-off", kunnen de items "Game Mode", "Shadow Control", "Game Color" niet worden aangepast.

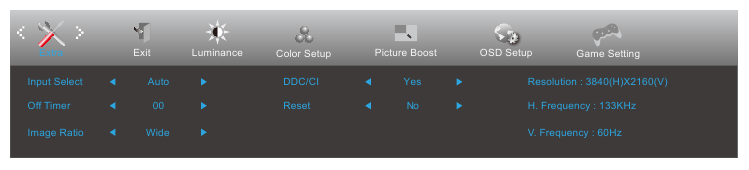

Extra

	Input Select						Selecteer de ingangssignaalbron
	Off timer			0-24hrs			Selecteer DC-uitschakeltijd
	Image Ratio			Wide			Selecteer de beeldverhouding voor de weergave.
				4:3
	DDC/CI			Yes or No			DDC/CI-ondersteuning in-/uitschakelen
	Reset			Yes or No			Het menu terugzetten naar de standaardinstellingen (ENERGY STAR® beschikbaar voor selectieve modellen)
				ENERGY STAR® of Nee

Exit

Exit

De hoofd-OSD afsluiten

LED-indicator

Problemen oplossen

Specificatie

Algemene specificatie

Vooraf ingestelde weergavemodi

Pintoewijzingen

20-pins kleurenschermsignaalkabel

Plug-and-play

Plug & Play DDC2B Feature
Deze monitor is uitgerust met VESA DDC2B-mogelijkheden conform de VESA DDC-STANDAARD. Hierdoor kan de monitor het hostsysteem informeren over zijn identiteit en, afhankelijk van het gebruikte DDC-niveau, aanvullende informatie over zijn weergavemogelijkheden communiceren.
De DDC2B is een bidirectioneel datakanaal op basis van het I2C-protocol. De host kan EDID-informatie opvragen via het DDC2B-kanaal.

Veiligheid

Nationale Conventies

De volgende subsecties beschrijven notatieconventies die in dit document worden gebruikt.

Opmerkingen, Voorzichtigheid en Waarschuwingen
In deze handleiding kunnen tekstblokken vergezeld gaan van een pictogram en in vet of cursief gedrukt zijn. Deze blokken zijn opmerkingen, voorzorgsmaatregelen en waarschuwingen, en ze worden als volgt gebruikt:

OPMERKING: Een OPMERKING geeft belangrijke informatie aan die u helpt uw computersysteem beter te gebruiken.

EEN VOORZORGSMAATREGEL duidt op mogelijke schade aan hardware of verlies van gegevens en vertelt u hoe u het probleem kunt vermijden.

EEN WAARSCHUWING duidt op de mogelijkheid van lichamelijk letsel en vertelt u hoe u het probleem kunt vermijden. Sommige waarschuwingen kunnen in alternatieve formaten voorkomen en kunnen niet vergezeld gaan van een pictogram. In dergelijke gevallen wordt de specifieke presentatie van de waarschuwing voorgeschreven door de regelgevende instantie.

Stroom

De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat vermeld. Als u niet zeker bent van het type stroom dat bij u thuis wordt geleverd, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.

De monitor is uitgerust met een geaarde stekker met drie pinnen, een stekker met een derde (aardings-)pin. Deze stekker past alleen in een geaard stopcontact als veiligheidsvoorziening. Als uw stopcontact niet geschikt is voor de stekker met drie draden, laat dan een elektricien het juiste stopcontact installeren of gebruik een adapter om het apparaat veilig te aarden. Omzeil niet het veiligheidsdoel van de geaarde stekker.

Trek de stekker uit het stopcontact tijdens een onweersbui of wanneer het apparaat lange tijd niet wordt gebruikt. Dit beschermt de monitor tegen schade door stroompieken.

Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schokken.

Om een bevredigende werking te garanderen, gebruikt u de monitor alleen met UL-gecertificeerde computers met de juiste geconfigureerde stopcontacten met een markering tussen 100-240V AC, Min. 1.5A.

Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en gemakkelijk toegankelijk zijn.

Installatie

Plaats de monitor niet op een onstabiele kar, standaard, statief, beugel of tafel. Als de monitor valt, kan dit een persoon verwonden en ernstige schade aan dit product veroorzaken. Gebruik alleen een kar, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of samen met dit product wordt verkocht. Volg de instructies van de fabrikant bij het installeren van het product en gebruik montageaccessoires die door de fabrikant worden aanbevolen. Een product- en karcombinatie moet met zorg worden verplaatst.

Steek nooit voorwerpen in de sleuf op de monitorbehuizing. Dit kan circuitonderdelen beschadigen en brand of elektrische schokken veroorzaken. Mors nooit vloeistoffen op de monitor.

Plaats de voorkant van het product niet op de vloer.

Als u de monitor aan een muur of plank monteert, gebruik dan een montagekit die door de fabrikant is goedgekeurd en volg de instructies van de kit.

Om mogelijke schade te voorkomen, bijvoorbeeld het loslaten van het paneel van de rand, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt. Als de maximale neerwaartse kantelhoek van -5 graden wordt overschreden, valt de schade aan de monitor niet onder de garantie.

Laat wat ruimte rond de monitor vrij, zoals hieronder weergegeven. Anders is de luchtcirculatie mogelijk onvoldoende, waardoor oververhitting brand kan veroorzaken of de monitor kan beschadigen.

Zie hieronder de aanbevolen ventilatiegebieden rond de monitor wanneer de monitor aan de muur of op de voet staat:

Geïnstalleerd met voet

Schaf een geschikte muurbeugel aan om het gebrek aan afstand tussen de achterste signaalkabel en de muur te voorkomen.

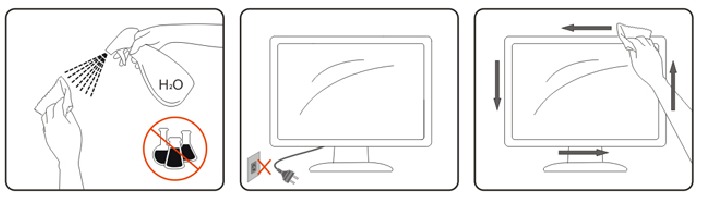

Reinigen

Reinig de behuizing regelmatig met een doek. U kunt een zacht schoonmaakmiddel gebruiken om de vlek te verwijderen, in plaats van een sterk schoonmaakmiddel dat de productbehuizing zal dichtschroeien.

Zorg er bij het schoonmaken voor dat er geen schoonmaakmiddel in het product lekt. De reinigingsdoek mag niet te ruw zijn, omdat deze het schermoppervlak bekrast.

Haal de stekker uit het stopcontact voordat u het product reinigt.

Overige

Als het product een vreemde geur, geluid of rook afgeeft, trek dan ONMIDDELLIJK de stekker uit het stopcontact en neem contact op met een servicecentrum.

Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd door een tafel of gordijn.

Stel de LCD-monitor tijdens bedrijf niet bloot aan hevige trillingen of schokken.

Stoot of laat de monitor niet vallen tijdens het gebruik of transport.
