AOC 24G2S Handleiding

Installatie

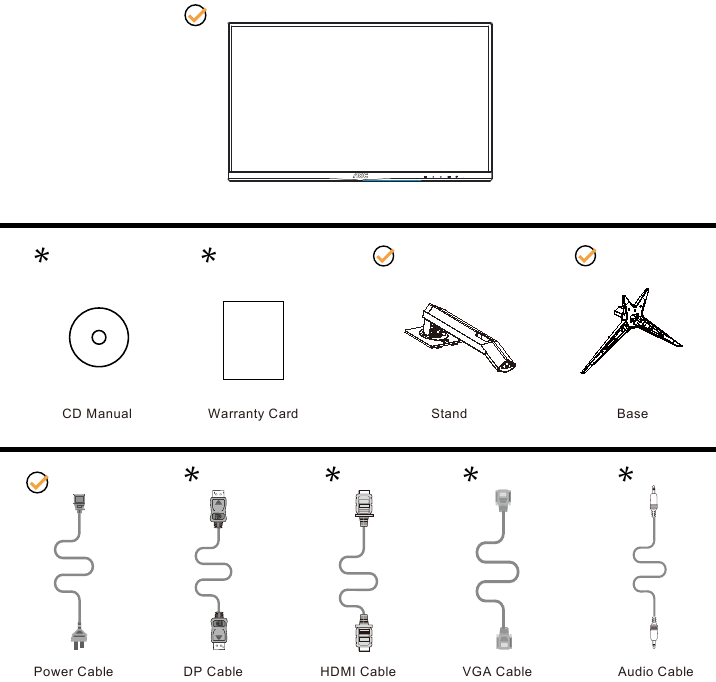

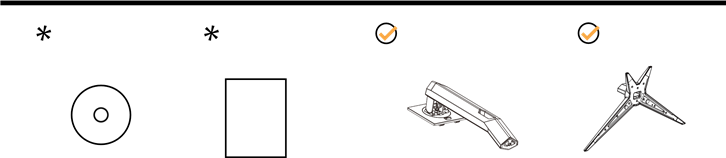

Inhoud van de doos

* Niet alle signaalkabels (DP, HDMI, VGA, audiokabels) worden voor alle landen en regio's meegeleverd. Neem contact op met de plaatselijke dealer of het filiaal van AOC voor bevestiging.

Standaard en voet installeren

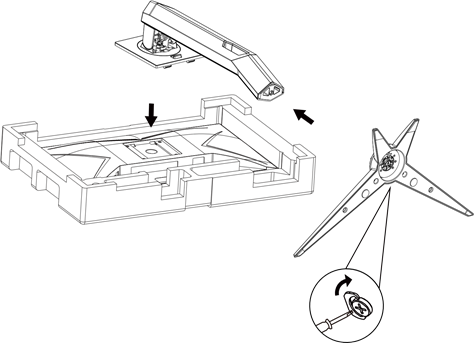

Volg de onderstaande stappen om de voet te installeren of te verwijderen.

Installatie:

Verwijderen:

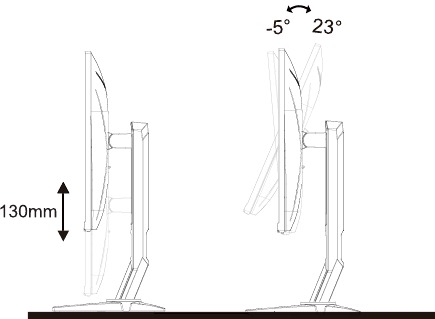

Kijkhoek aanpassen

Voor een optimale kijkhoek is het aan te raden om naar de voorkant van de monitor te kijken en vervolgens de hoek van de monitor aan te passen aan uw eigen voorkeur.

Houd de standaard vast, zodat de monitor niet omvalt wanneer u de hoek van de monitor wijzigt.

U kunt de monitor als volgt aanpassen:

OPMERKING:
Raak het LCD-scherm niet aan wanneer u de hoek wijzigt. Het aanraken van het LCD-scherm kan schade veroorzaken.

1. Om mogelijke schade aan het scherm, zoals loslaten van het paneel, te voorkomen, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt.
2. Druk niet op het scherm tijdens het aanpassen van de hoek van de monitor. Pak alleen de rand vast.

De monitor aansluiten

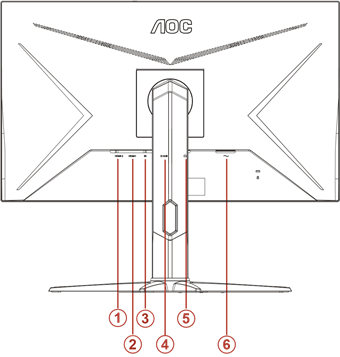

Kabelaansluitingen aan de achterkant van de monitor en computer:

1. HDMI-2
2. HDMI-1
3. DP
4. D-SUB
5. Oortelefoon
6. Stroom

Aansluiten op pc

1. Sluit het netsnoer stevig aan op de achterkant van het scherm.
2. Schakel uw computer uit en trek de stekker uit het stopcontact.
3. Sluit de signaalkabel van het scherm aan op de videoaansluiting op de achterkant van uw computer.
4. Steek het netsnoer van uw computer en uw scherm in een stopcontact in de buurt.
5. Schakel uw computer en scherm in.

Als uw monitor een beeld weergeeft, is de installatie voltooid. Als er geen beeld wordt weergegeven, raadpleegt u Probleemoplossing. Schakel de pc en LCD-monitor altijd uit voordat u ze aansluit om de apparatuur te beschermen.

Wandmontage

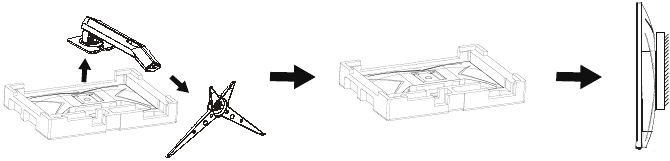

Voorbereiding voor het installeren van een optionele wandmontagearm.

Deze monitor kan worden bevestigd aan een wandmontagearm die u afzonderlijk aanschaft. Koppel de stroom los voordat u deze procedure uitvoert.

Volg deze stappen:

1. Verwijder de voet.
2. Volg de instructies van de fabrikant om de wandmontagearm te monteren.
3. Plaats de wandmontagearm op de achterkant van de monitor. Lijn de gaten van de arm uit met de gaten in de achterkant van de monitor.
4. Sluit de kabels weer aan. Raadpleeg de gebruikershandleiding die bij de optionele wandmontagearm is geleverd voor instructies over het bevestigen aan de muur.

Opmerking: VESA-montageschroefgaten zijn niet beschikbaar voor alle modellen. Neem contact op met de dealer of de officiële afdeling van AOC.

* Het ontwerp van het scherm kan afwijken van de afbeeldingen.

1. Om mogelijke schade aan het scherm, zoals loslaten van het paneel, te voorkomen, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt.
2. Druk niet op het scherm tijdens het aanpassen van de hoek van de monitor. Pak alleen de rand vast.

Adaptive-Sync-functie (beschikbaar voor bepaalde modellen)

1. De Adaptive-Sync-functie werkt met DP/HDMI
2. Compatibele grafische kaart: Aanbevolen lijst is zoals hieronder, kan ook worden gecontroleerd door www.AMD.com te bezoeken
   • Radeon™ RX Vega-serie
   • Radeon™ RX 500-serie
   • Radeon™ RX 400-serie
   • Radeon™ R9/R7 300-serie (R9 370/X, R7 370/X, R7 265 uitgezonderd)
   • Radeon™ Pro Duo (2016)
   • Radeon™ R9 Nano-serie
   • Radeon™ R9 Fury-serie
   • Radeon™ R9/R7 200-serie (R9 270/X, R9 280/X uitgezonderd)

AMD FreeSync Premium-functie (beschikbaar voor bepaalde modellen)

1. De AMD FreeSync Premium-functie werkt met DP/HDMI
2. Compatibele grafische kaart: Aanbevolen lijst is zoals hieronder, kan ook worden gecontroleerd door www.AMD.com te bezoeken
   • Radeon™ RX Vega-serie
   • Radeon™ RX 500-serie
   • Radeon™ RX 400-serie
   • Radeon™ R9/R7 300-serie (R9 370/X, R7 370/X, R7 265 uitgezonderd)
   • Radeon™ Pro Duo (2016)
   • Radeon™ R9 Nano-serie
   • Radeon™ R9 Fury-serie
   • Radeon™ R9/R7 200-serie (R9 270/X, R9 280/X uitgezonderd)

G-SYNC-functie (beschikbaar voor bepaalde modellen)

1. De G-SYNC-functie werkt met DP/HDMI
2. Compatibele grafische kaart: Aanbevolen lijst is zoals hieronder, kan ook worden gecontroleerd door www.AMD.com te bezoeken
   • Radeon™ RX Vega-serie
   • Radeon™ RX 500-serie
   • Radeon™ RX 400-serie
   • Radeon™ R9/R7 300-serie (R9 370/X, R7 370/X, R7 265 uitgezonderd)
   • Radeon™ Pro Duo (2016)
   • Radeon™ R9 Nano-serie
   • Radeon™ R9 Fury-serie
   • Radeon™ R9/R7 200-serie (R9 270/X, R9 280/X uitgezonderd)

Aanpassen

Sneltoetsen

1. Source/Auto/Exit
2. Game Mode/<
3. Dial Point/>
4. Menu/Enter
5. Power

Power
Druk op de aan/uit-knop om de monitor in te schakelen.

Menu/Enter
Wanneer er geen OSD is, drukt u op deze knop om de OSD weer te geven of de selectie te bevestigen. Houd ongeveer 2 seconden ingedrukt om de monitor uit te schakelen.

Game Mode/<
Wanneer er geen OSD is, drukt u op de toets "<" om de functie voor de gamemodus te openen en drukt u vervolgens op de toets "<" of ">" om de gamemodus (FPS, RTS, Racing, Gamer 1, Gamer 2 of Gamer 3) te selecteren op basis van de verschillende soorten games.

Dial Point/>
Wanneer er geen OSD is, drukt u op de knop Dial Point om Dial Point weer te geven/te verbergen.

Source/Auto/Exit
Wanneer de OSD is gesloten, is de knop Source/Auto/Exit de sneltoets voor de bronfunctie.
Wanneer de OSD is gesloten, houdt u de knop Source/Auto/Exit ongeveer 2 seconden ingedrukt om de automatische configuratie uit te voeren (alleen voor de modellen met D-Sub).

OSD-instelling

Basale en eenvoudige instructies over de bedieningstoetsen.

1. Druk op de MENU-knop om het OSD-venster te activeren.
2. Druk op Links of Rechts om door de functies te navigeren. Zodra de gewenste functie is gemarkeerd, drukt u op de MENU-knop om deze te activeren, druk opLinks of Rechts om door de submenufuncties te navigeren. Zodra de gewenste functie is gemarkeerd, drukt u op MENU-knop om deze te activeren.
3. Druk op Links of of om de instellingen van de geselecteerde functie te wijzigen. Druk op om af te sluiten. Als u een andere functie wilt aanpassen, herhaalt u de stappen 2-3.
4. OSD-vergrendelingsfunctie: Om de OSD te vergrendelen, houdt u de MENU-knop ingedrukt terwijl de monitor is uitgeschakeld en druk vervolgens op de aan/uit-knop om de monitor in te schakelen. Om de OSD te ontgrendelen, houdt u de MENU-knop ingedrukt terwijl de monitor is uitgeschakeld en druk vervolgens op de aan/uit-knop om de monitor in te schakelen.

Opmerkingen:

1. Als het product slechts één signaalinvoer heeft, is het item "Ingangsselectie" uitgeschakeld.
2. Als de schermgrootte van het product 4:3 is of de resolutie van het invoersignaal de native resolutie is, is het item "Beeldverhouding" uitgeschakeld.

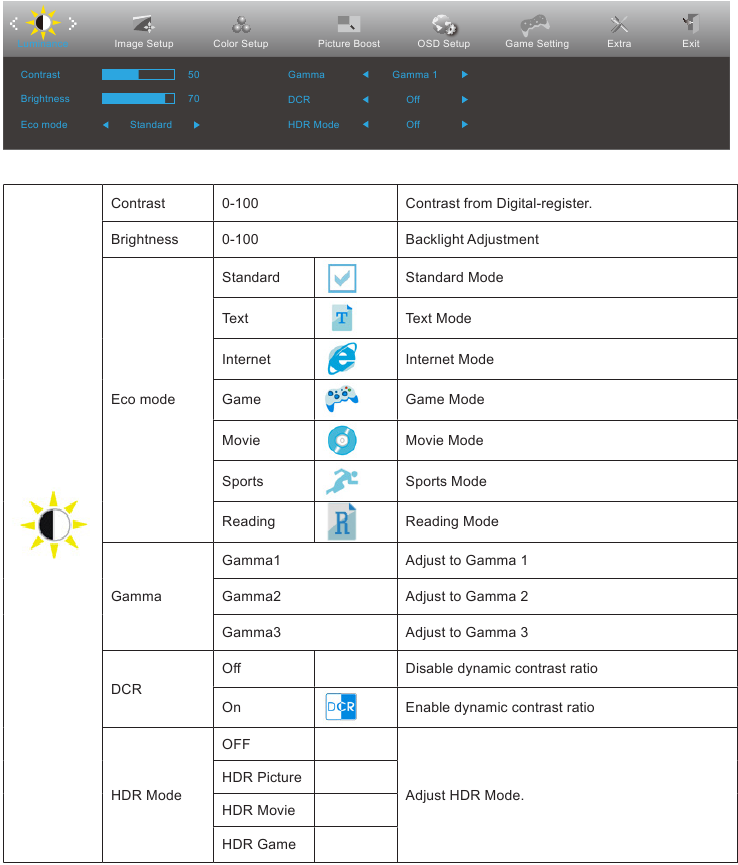

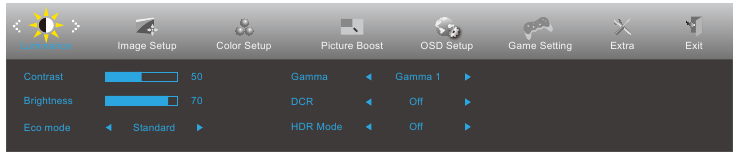

Luminantie

Opmerking:
Wanneer "HDR Mode" (HDR-modus) is ingesteld op "non-off" (niet-uit), kunnen de items "Contrast", "Brightness" (Helderheid) en "Gamma" niet worden aangepast.

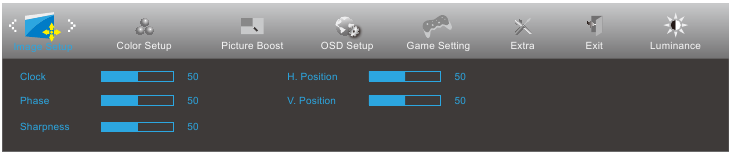

Beeldinstelling

	Clock		0-100			Pas de Clock (klok) van de afbeelding aan om verticale lijngeluiden te verminderen.
	Phase		0-100			Pas de Picture Phase (beeld-fase) aan om horizontale lijngeluiden te verminderen
	Sharpness		0-100			Pas de beeldscherpte aan
	H. Position		0-100			Pas de horizontale positie van de afbeelding aan.
	V. Position		0-100			Pas de verticale positie van de afbeelding aan.

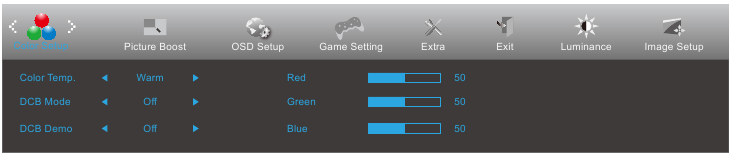

Kleurinstelling

	Color Temp.	Warm		Roep warme kleurtemperatuur op uit EEPROM.
		Normal		Roep normale kleurtemperatuur op uit EEPROM.
		Cool		Roep koele kleurtemperatuur op uit EEPROM.
		sRGB		Roep SRGB-kleurtemperatuur op uit EEPROM.
		User		Herstel kleurtemperatuur uit EEPROM.
	DCB Mode	Full Enhance	Aan of uit	Schakel de modus Full Enhance in of uit
		Nature Skin	Aan of uit	Schakel de modus Nature Skin in of uit
		Green Field	Aan of uit	Schakel de modus Green Field in of uit
		Sky-blue	Aan of uit	Schakel de modus Sky-blue in of uit
		AutoDetect	Aan of uit	Schakel de modus AutoDetect in of uit
		Off	Aan of uit	Schakel de modus Off in of uit
	DCB Demo		Aan of uit	Schakel Demo in of uit
	Red		0-100	Rode versterking van het digitale register.
	Green		0-100	Groene versterking van het digitale register.
	Blue		0-100	Blauwe versterking van het digitale register.

Opmerking:
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op "non-off" (niet-uit), kunnen alle items onder "Color Setup" (Kleurinstelling) niet worden aangepast.

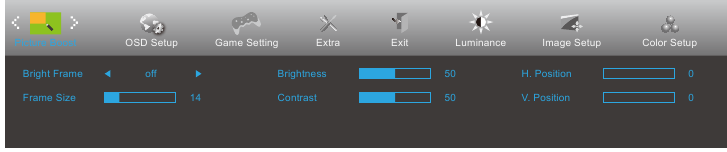

Picture Boost

	Bright Frame	aan of uit	Schakel Bright Frame uit of in
	Frame Size	14-100	Pas de Frame Size (framegrootte) aan
	Brightness	0-100	Pas de Frame Brightness (framehelderheid) aan
	Contrast	0-100	Pas het Frame Contrast (framecontrast) aan
	H. position	0-100	Pas de horizontale Frame Position (framepositie) aan
	V. position	0-100	Pas de verticale Frame Position (framepositie) aan

Opmerking:
Pas de helderheid, het contrast en de positie van het Bright Frame aan voor een betere kijkervaring.
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op "non-off" (niet-uit), kunnen alle items onder "Picture Boost" (Picture Boost) niet worden aangepast.

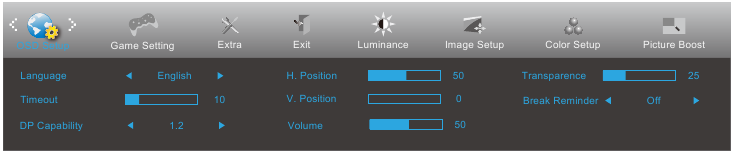

OSD-instelling

	Language		Selecteer de OSD-taal
	Timeout	5-120	Pas de OSD Timeout (OSD-time-out) aan
	DP Capability	1.1/1.2	Houd er rekening mee dat alleen DP1.2 Adaptive- Sync-functie ondersteunt
	H. Position	0-100	Pas de horizontale positie van de OSD aan
	V. Position	0-100	Pas de verticale positie van de OSD aan
	Volume	0-100	Volume Adjustment (volume aanpassen).
	Transparence	0-100	Pas de transparantie van de OSD aan
	Break Reminder	Aan of uit	Pauzeherinnering als de gebruiker continu langer dan 1 uur werkt

Opmerking:
Als de DP-video-inhoud DP1.2 ondersteunt, selecteert u DP1.2 voor DP Capability (DP-mogelijkheid); selecteer anders DP1.1

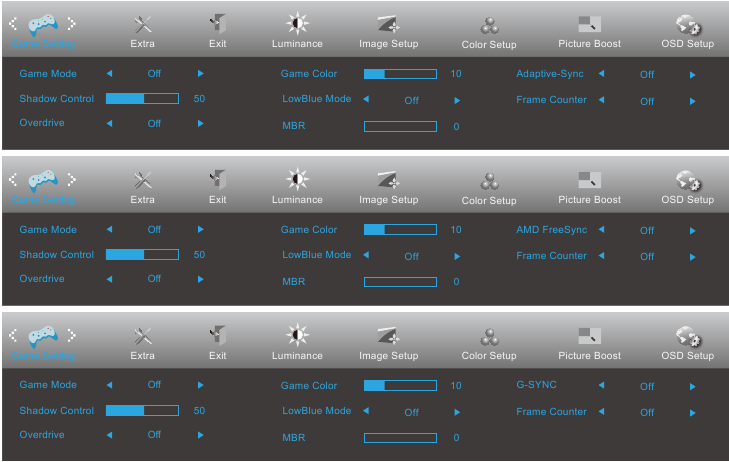

Game-instelling

	Game Mode	FPS	Voor het spelen van FPS-games (First Person Shooters). Verbetert details van donkere thema's op zwart niveau.
		RTS	Voor het spelen van RTS (Real Time Strategy). Verbetert de beeldkwaliteit.
		Racing	Voor het spelen van racegames. Biedt de snelste reactietijd en een hoge kleurverzadiging.
		Gamer 1	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 1.
		Gamer 2	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 2.
		Gamer 3	De voorkeursinstellingen van de gebruiker zijn opgeslagen als Gamer 3.
		off	Geen optimalisatie door Smart image game (slimme game)
	Shadow Control	0-100	De standaardinstelling voor Shadow Control is 50. De eindgebruiker kan deze vervolgens aanpassen van 50 naar 100 of 0 om het contrast te verhogen voor een helderder beeld. Als het beeld te donker is om het detail duidelijk te zien, past u het aan van 50 naar 100 voor een helderder beeld. Als het beeld te wit is om het detail duidelijk te zien, past u het aan van 50 naar 0 voor een helderder beeld
	Overdrive	Weak	Pas de reactietijd aan.
		Medium
		Strong
		Boost
		Off
	Game Color	0-20	Game Color biedt 0-20 niveaus voor het aanpassen van de verzadiging om een beter beeld te krijgen.
	LowBlue Mode	Uit / Multimedia / Internet / Office / Lezen	Verminder de blauwe lichtgolf door de kleurtemperatuur te regelen.
	MBR	0 ~ 20	Pas de Motion Blur Reduction (bewegingsonscherpte vermindering) aan.
	Adaptive-Sync/ AMD FreeSync/ G-SYNC (Beschikbaar voor selectieve modellen)	Aan/Uit	Pas de Adaptive-Sync/AMD FreeSync/G-SYNC aan..
	Frame Counter	Uit / Rechtsboven / Rechtsonder / Linksonder / LinksBoven	Geeft de V-frequentie weer in de geselecteerde hoek

Opmerking:
De functie MBR en Overdrive Boost zijn alleen beschikbaar als Adaptive-Sync is uitgeschakeld en de verticale frequentie maximaal 75 Hz is.
Wanneer "HDR Mode" (HDR-modus) onder "Luminance" (Luminantie) is ingesteld op "non-off" (niet-uit), kunnen de items "Game Mode" (Gamemodus), "Shadow Control" (Schaduwbeheer), "Game Color" (Gamekleur), "Low Blue Mode" (Low Blue-modus) niet worden aangepast.

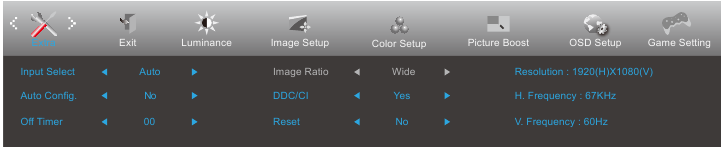

Extra

	Input Select						Selecteer een Input Signal Source (invoersignaalbron)
	Auto Config.			ja of nee			Afbeelding automatisch aanpassen aan de standaardinstelling
	Off timer			0-24 uur			Selecteer DC-uitschakeltijd
	Image Ratio			Breed			Selecteer de beeldverhouding voor de weergave.
				4:3
	DDC/CI			ja of nee			DDC/CI-ondersteuning IN-/UITSCHAKELEN
	Reset			ja of nee			Reset het menu naar de standaardinstellingen.

Afsluiten

Exit

Sluit de hoofd-OSD af

Ledindicator

Problemen oplossen

Specificatie

Algemene specificatie

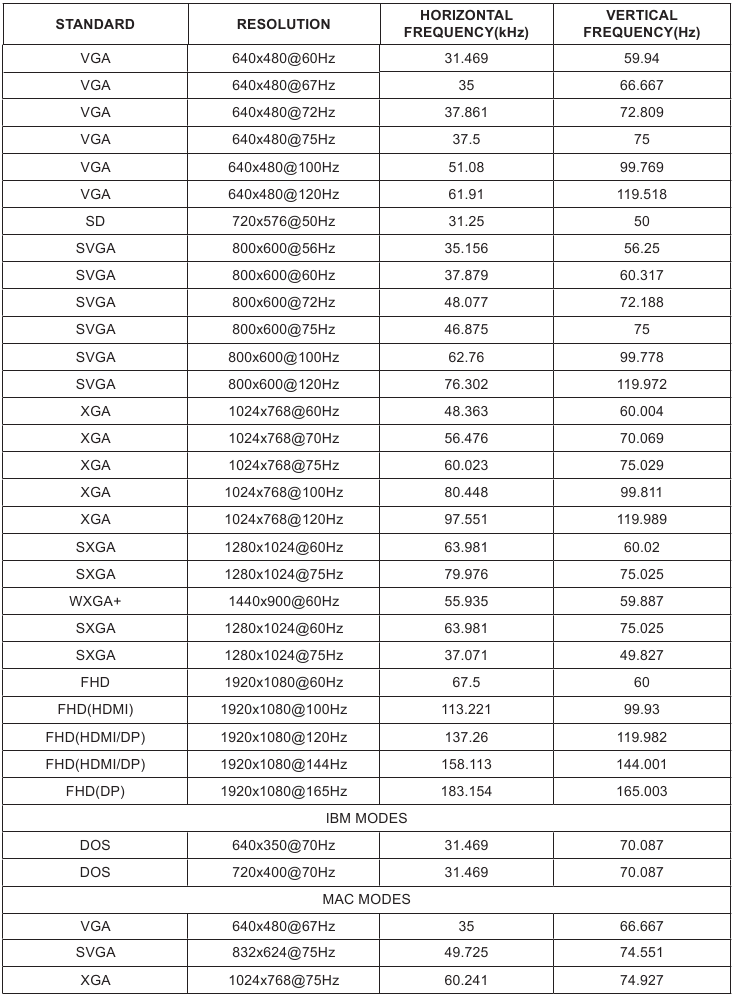

Vooraf ingestelde weergavemodi

Pintoewijzingen

19-pins kleurendisplay-signaalkabel

20-pins kleurendisplay-signaalkabel

15-pins kleurendisplay-signaalkabel

Plug and Play

Plug & Play DDC2B-functie
Deze monitor is uitgerust met VESA DDC2B-mogelijkheden volgens de VESA DDC-standaard. Het stelt de monitor in staat om het hostsysteem te informeren over zijn identiteit en, afhankelijk van het gebruikte DDC-niveau, aanvullende informatie over zijn weergavemogelijkheden te communiceren.

De DDC2B is een bidirectioneel datakanaal gebaseerd op het I2C-protocol. De host kan EDID-informatie aanvragen via het DDC2B-kanaal.

Veiligheid

Nationale conventies

De volgende subparagrafen beschrijven notatieconventies die in dit document worden gebruikt.

Opmerkingen, voorzichtigheid en waarschuwingen
In deze handleiding kunnen tekstblokken worden vergezeld van een pictogram en worden afgedrukt in vet of in cursief. Deze blokken zijn opmerkingen, voorzichtigheid en waarschuwingen, en ze worden als volgt gebruikt:

OPMERKING: Een OPMERKING geeft belangrijke informatie aan waarmee u uw computersysteem beter kunt gebruiken.

Een VOORZICHTIGHEID geeft ofwel mogelijke schade aan hardware of verlies van gegevens aan en vertelt u hoe u het probleem kunt vermijden.

Een WAARSCHUWING geeft het potentieel voor lichamelijk letsel aan en vertelt u hoe u het probleem kunt vermijden. Sommige waarschuwingen kunnen in alternatieve indelingen verschijnen en kunnen niet vergezeld gaan van een pictogram. In dergelijke gevallen wordt de specifieke presentatie van de waarschuwing voorgeschreven door de regelgevende instantie.

Stroom

De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat aangegeven. Als u niet zeker weet welk type stroom uw huis binnenkomt, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.

De monitor is uitgerust met een geaarde stekker met drie pinnen, een stekker met een derde (aardings)pin. Deze stekker past als veiligheidsvoorziening alleen in een geaard stopcontact. Als uw stopcontact geen stekker met drie draden accepteert, laat dan een elektricien het juiste stopcontact installeren of gebruik een adapter om het apparaat veilig te aarden. Omzeil niet het veiligheidsdoel van de geaarde stekker.

Trek de stekker uit het stopcontact tijdens een onweersbui of wanneer het apparaat langere tijd niet wordt gebruikt. Dit beschermt de monitor tegen schade door stroompieken.

Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schokken.

Om een goede werking te garanderen, gebruikt u de monitor alleen met UL-gecertificeerde computers die beschikken over de juiste geconfigureerde stopcontacten met een markering tussen 100-240V AC, Min. 5A.

Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.

Installatie

Plaats de monitor niet op een onstabiele kar, standaard, statief, beugel of tafel. Als de monitor valt, kan dit een persoon verwonden en ernstige schade aan dit product veroorzaken. Gebruik alleen een kar, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of die bij dit product wordt verkocht. Volg de instructies van de fabrikant bij het installeren van het product en gebruik montageaccessoires die door de fabrikant worden aanbevolen. Een combinatie van een product en een kar moet met zorg worden verplaatst.

Steek nooit voorwerpen in de sleuf op de monitorbehuizing. Dit kan circuitonderdelen beschadigen, waardoor brand of elektrische schokken kunnen ontstaan. Mors nooit vloeistoffen op de monitor.

Plaats de voorkant van het product niet op de vloer.

Als u de monitor aan een muur of plank monteert, gebruik dan een montagekit die is goedgekeurd door de fabrikant en volg de instructies van de kit.

Laat wat ruimte rond de monitor zoals hieronder wordt weergegeven. Anders is de luchtcirculatie mogelijk onvoldoende, waardoor oververhitting brand kan veroorzaken of de monitor kan beschadigen.

Om mogelijke schade te voorkomen, bijvoorbeeld het loslaten van het paneel van de rand, moet u ervoor zorgen dat de monitor niet meer dan -5 graden naar beneden kantelt. Als de maximale kantelhoek van -5 graden naar beneden wordt overschreden, valt de schade aan de monitor niet onder de garantie.

Zie hieronder de aanbevolen ventilatiegebieden rond de monitor wanneer de monitor aan de muur of op de standaard is geïnstalleerd:

Geïnstalleerd met standaard

Schoonmaken

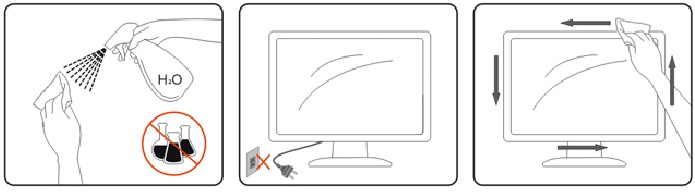

Maak de behuizing regelmatig schoon met een vochtige, zachte doek.

Gebruik bij het schoonmaken een zachte katoenen of microvezeldoek. De doek moet vochtig en bijna droog zijn, laat geen vloeistof in de behuizing komen.

Koppel het netsnoer los voordat u het product schoonmaakt.

Overige

Als het product een vreemde geur, geluid of rook afgeeft, trek dan ONMIDDELLIJK de stekker uit het stopcontact en neem contact op met een servicecentrum.

Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd door een tafel of gordijn.

Stel de LCD-monitor tijdens het gebruik niet bloot aan hevige trillingen of schokken.

Stoot niet tegen de monitor en laat hem niet vallen tijdens het gebruik of transport.

Referenties

• Homepage | AOC-monitoren

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download AOC 24G2S Handleiding

Beschikbare talen
