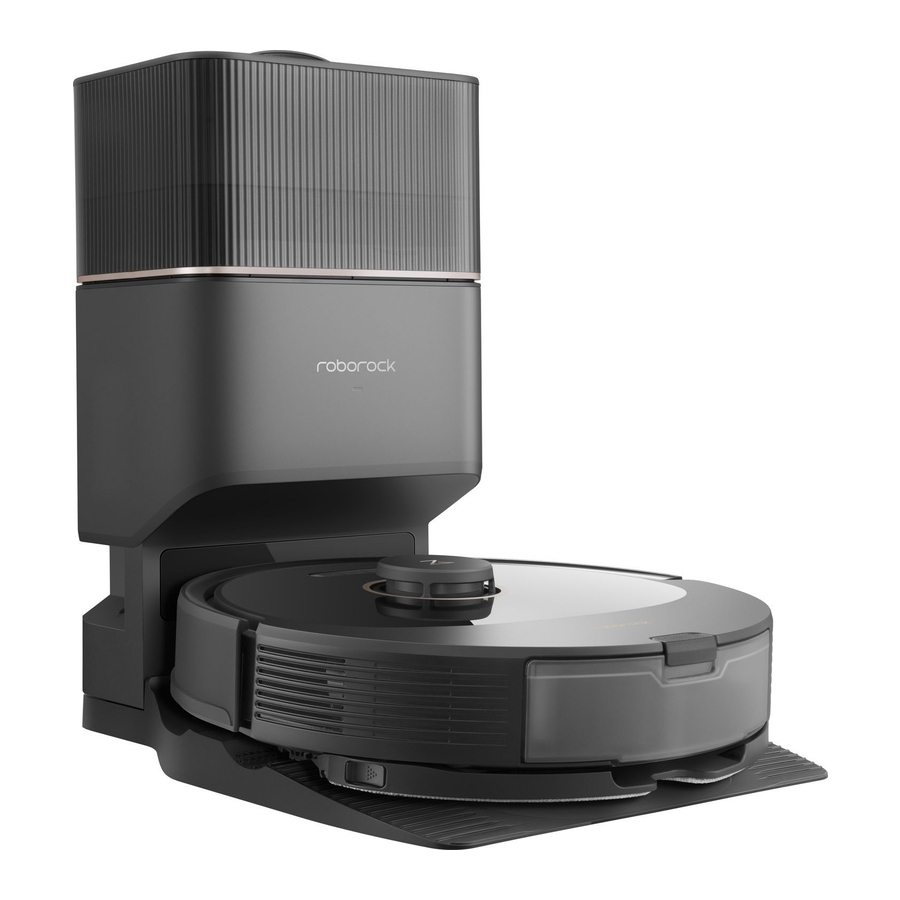

Roborock Q8 Max+ (Q80ULL) Handleiding

Productoverzicht

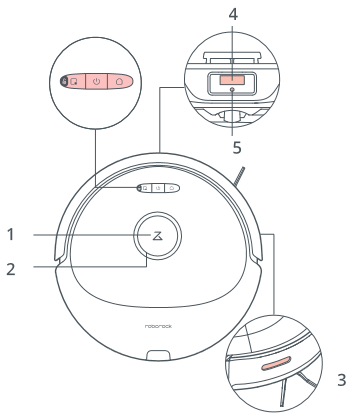

Robot (bovenaanzicht)

Aan/uit/Reinigen

• Ingedrukt houden om de robot in of uit te schakelen
• Druk om te beginnen met reinigen

Stroomindicator

• Wit: Batterijniveau ≥ 20%
• Rood: Batterijniveau < 20%
• Ademen: Opladen of opstarten
• Knipperend rood: Fout

WiFi-indicatorlampje

• Langzaam blauw knipperen: Wachten op verbinding
• Snel blauw knipperen: Verbinden
• Constant blauw gedurende vijf seconden: WiFi verbonden

Puntreiniging/Kinderslot

• Druk om een puntreiniging uit te voeren
• Houd 3 seconden ingedrukt om het kinderslot in/uit te schakelen

Dock

• Druk om terug te keren naar het dock/beginnen met legen

Opmerking: Druk op een willekeurige knop om de robot te stoppen tijdens het reinigen of docken.

1. Verticale bumper
2. LiDAR-sensor
3. Wandsensor
4. Dock-locator
5. Reactive Tech obstakelvermijdingssensor

Robot (onderaanzicht)

1. Valdetectiesensoren
2. Omnidirectioneel wiel
3. Oplaadcontacten
4. Zijborstel
5. Hoofdborstels
6. Afdekking hoofdborstel
7. Hoofdwielen

Robot

1. Resetknop
2. Luchtuitlaat
3. Bevestiging dweil
4. Bumper

Gecombineerde stofbak en watertank

1. Vergrendeling
2. Stop
3. Waterfilter
4. Wasbaar filter

Stroomkabel

Bevestiging dweil

1. Sleuf voor bevestiging dweil
2. Vergrendelingen dweilbevestiging

Dweil

1. Klittenbandpads

Stofbak (vooraf geïnstalleerde wegwerpstofzak)

Afdekking stofbak

Wegwerpstofzak

Basiseenheid

1. Schroeven luchtkanaalafdekking (10)
2. Luchtkanaalafdekking
3. Schroevendraaier
4. Bevestigingsschroeven basiseenheid (6)

Automatisch leegstation

1. Afdekking stofbak
2. Stofbak
3. Basiseenheid
4. Statusindicatorlampje
   • Constant wit: Stand-by
   • Knipperend wit: Leegmaken
   • Constant rood: Storing
   • Licht uit: Robot opladen/Niet ingeschakeld
5. Baken voor docklocatie
6. Oplaadcontacten
7. Zuiginlaat
8. Elektrodeborstels

Automatisch leegstation (afdekking verwijderd)

1. Sleuf stofzak
2. Filter

Opbergen stroomkabel

1. Sleuf voor opbergen stroomkabel
2. Kabeluitgang
3. Stroomaansluiting

Opmerking: De stroomkabel kan aan beide zijden worden uitgetrokken.

Installatie

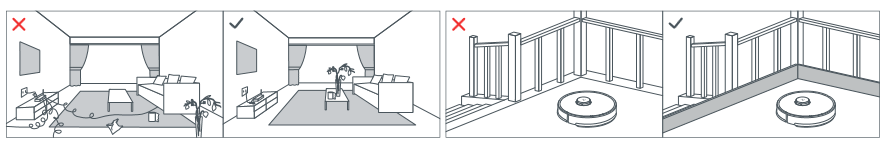

Belangrijke informatie

1. Ruim kabels en losse voorwerpen van de grond en verplaats instabiele, fragiele, kostbare of gevaarlijke voorwerpen om persoonlijk letsel of schade aan eigendommen te voorkomen als gevolg van voorwerpen die verstrikt raken in, geraakt worden door of omvergeworpen worden door de robot.
2. Wanneer u de robot in een verhoogd gebied gebruikt, gebruik dan altijd een veilige fysieke barrière om te voorkomen dat deze per ongeluk valt, wat kan leiden tot persoonlijk letsel of schade aan eigendommen.

Opmerking: Wanneer u de robot voor het eerst gebruikt, volg deze dan tijdens de hele reinigingsroute en let op mogelijke problemen. De robot kan in toekomstige toepassingen zelfstandig reinigen.

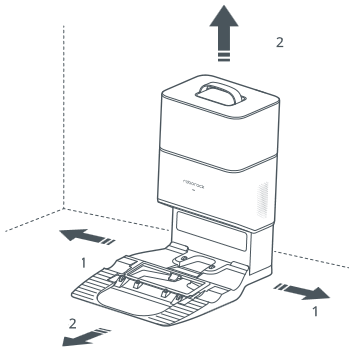

Het oplaadstation plaatsen

1. Haal de schroevendraaier uit de opbergbak aan de onderkant van de basiseenheid.

2. Plaats het dock ondersteboven op een zacht, vlak oppervlak (tapijt/handdoek/doek) en bevestig de basiseenheid met de zes meegeleverde schroeven.

   Opmerking: Houd de afdekking van de stofbak stevig vast wanneer deze ondersteboven is om schade door vallen te voorkomen.
3. Sluit de stroomkabel aan op het dock en bewaar de overtollige kabel in de opbergsleuf.

4. Plaats het dock op een harde en vlakke vloer (hout/tegel/beton enz.), plat tegen een muur. Houd aan beide zijden minstens 0,3 m (1 ft) ruimte vrij en zowel voor als boven 1 m (3,3 ft). Zorg ervoor dat de locatie goede wifi heeft voor een betere ervaring met de mobiele app en sluit hem vervolgens aan.

   1. meer dan 0,3 m (1 ft)
   2. meer dan 1 m (3,3 ft)

Opmerkingen:

• Het statusindicatorlampje gaat automatisch uit wanneer de robot aan het opladen is.
• De statusindicator wordt rood als er een fout optreedt.
• Niet gebruiken zonder een afdekking van de stofbak of stofzak.
• Plaats het dock op een vlakke vloer uit de buurt van vuur, hitte en water. Vermijd smalle ruimtes of locaties waar de robot in de lucht kan hangen.
• Als u het dock op een zachte ondergrond (tapijt/mat) plaatst, kan het dock kantelen en problemen veroorzaken bij het docken en vertrekken.
• Bewaar overtollige stroomkabel in de opbergsleuf zodat de robot niet verstrikt raakt in de kabels en het dock niet wordt weggetrokken of losgekoppeld van de stroomvoorziening.
• Houd het dock uit de buurt van direct zonlicht of iets dat het baken voor de docklocatie kan blokkeren; anders kan de robot mogelijk niet terugkeren naar het dock.
• Onderhoud het dock volgens de onderhoudsinstructies. Maak het dock niet schoon met een natte doek.

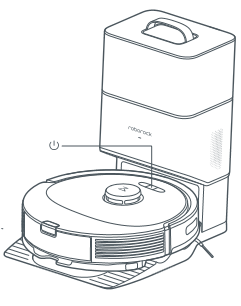

De robot inschakelen en opladen

Houd de knop ingedrukt om de robot in te schakelen. Wanneer het stroomlampje aangaat, plaatst u de robot op het dock om op te laden. Zorg ervoor dat het statusindicatorlampje uitgaat en dat er een spraakmelding "opladen" klinkt. Om de prestaties van het hoogwaardige oplaadbare lithium-ionbatterijpakket te behouden, moet de robot opgeladen blijven.
Opmerking: De robot kan mogelijk niet worden ingeschakeld als de batterij bijna leeg is. Plaats de robot in dit geval direct op het dock om op te laden.

Dweilen

Opmerking: Om overmatige vuilophoping tijdens het eerste gebruik te voorkomen, moeten vloeren minstens drie keer worden gestofzuigd voordat er wordt gedweild.

1. Druk op de vergrendeling en schuif de gecombineerde stofbak en watertank naar achteren.

2. Vul de watertank

   Verwijder de stop van de watertank, vul de tank met water en sluit deze goed af.
   Opmerkingen:
   • Gebruik alleen de Roborock-vloerreiniger in de watertank om corrosie of schade te voorkomen.
   • Gebruik geen heet water, omdat dit kan leiden tot vervorming van de tank.
   • Wanneer u de watertank vult, kantelt u de tank 30° om te voorkomen dat het filter nat wordt.
3. Installeer de gecombineerde stofbak en watertank opnieuw
   Schuif de watertank in de robot totdat u hoort dat deze vastklikt.

4. Installeer de dweil
   Maak de dweil nat en wring hem uit totdat er geen water meer uitkomt, schuif hem vervolgens langs de sleuf voor de dweil en plak hem stevig vast.

   Opmerking: Gebruik alleen de officiële Roborock-dweil.
5. Installeer de dweilbevestiging
   Schuif de bevestiging naar voren langs de onderkant van de robot totdat deze op zijn plaats klikt.

   Opmerking: Maak de dweil na 60 minuten dweilen schoon om de waterstroom en reinigingskwaliteit te behouden.
6. Verwijder de dweilbevestiging
   Wanneer de robot na het reinigen terugkeert naar het dock, drukt u op de vergrendelingen aan beide zijden en schuift u de dweilbevestiging naar achteren om deze te verwijderen.


Opmerkingen:

• Was de dweil na elk gebruik en leeg regelmatig de watertank van ongebruikt water.
• Verwijder de dweilbevestiging wanneer u niet dweilt.

Verbinding maken met de app

Deze robot ondersteunt zowel de Roborock- als de Xiaomi Home-app. Kies degene die het beste aan uw behoeften voldoet.

1. App downloaden
   Optie 1: Zoek naar "Roborock" in de App Store of Google Play of scan de QR-code om de app te downloaden en te installeren.

Optie 2: Zoek naar "Xiaomi Home" in de App Store of Google Play of scan de QR-code om de app te downloaden en te installeren.

2. WiFi resetten
   Houd de en knoppen ingedrukt totdat u de spraakmelding "WiFi resetten" hoort. De reset is voltooid wanneer het WiFi-indicatorlampje langzaam blauw knippert. De robot wacht dan op een verbinding.
   Opmerking: Als u geen verbinding kunt maken met de robot vanwege uw routerconfiguratie, een vergeten wachtwoord of een andere reden, reset dan de WiFi en voeg uw robot toe als een nieuw apparaat.
3. Apparaat toevoegen
   Open de Roborock-app, tik op de knop "Scannen om verbinding te maken" of de knop "Zoeken naar apparaat", of open de Xiaomi Home-app, tik op "+" in de rechterbovenhoek en voeg het apparaat toe zoals aangegeven in de app.
   Opmerkingen:
   • Het daadwerkelijke proces kan variëren als gevolg van voortdurende app-updates. Volg de instructies in de app.
   • Alleen 2,4 GHz wifi wordt ondersteund.
   • Als de robot langer dan 30 minuten wacht op een verbinding, wordt wifi automatisch uitgeschakeld. Als u opnieuw verbinding wilt maken, reset dan de wifi voordat u verdergaat.

Instructies

Aan/Uit
Houd de knop ingedrukt om de robot aan te zetten. De stroomindicator gaat branden en de robot gaat in de stand-bymodus. Houd de knop ingedrukt om de robot uit te zetten en de reinigingscyclus te voltooien.
Opmerking: De robot kan niet worden uitgeschakeld tijdens het opladen.

Reiniging starten
Druk op de knop om de reiniging te starten. De robot plant zijn reinigingsroute op basis van zijn scan van de ruimte. Hij verdeelt een ruimte in zones, tekent eerst de randen van de zone en vult vervolgens de zone in een zigzagpatroon. Daarbij reinigt de robot alle zones één voor één, waardoor het huis efficiënt wordt gereinigd.

Opmerkingen:

• Om de robot automatisch te laten stofzuigen en terug te laten keren naar het dock, start je de robot vanaf het dock. Verplaats het dock niet tijdens het reinigen.
• De reiniging kan niet starten als het batterijniveau te laag is. Laat de robot opladen voordat je begint met schoonmaken.
• Als de reiniging in minder dan 10 minuten is voltooid, wordt het gebied twee keer schoongemaakt.
• Als de batterij bijna leeg is tijdens de reinigingscyclus, keert de robot automatisch terug naar het dock. Na het opladen hervat de robot waar hij was gebleven.
• Zorg er voor elke dweilbeurt voor dat de dweil correct is geïnstalleerd.

Puntreiniging
Druk op de knop om de puntreiniging te starten. Reinigingsbereik: De robot reinigt een vierkant gebied van 1,5 m x 1,5 m (4,9 ft x 4,9 ft) dat op zichzelf is gecentreerd.
Opmerking: Na de puntreiniging keert de robot automatisch terug naar het startpunt en gaat hij naar de stand-bymodus.

Leegmaken
Het automatisch leegmaken begint wanneer de robot na het reinigen terugkeert naar het dock. Druk op de knop om het leegmaken handmatig te starten. Druk op een willekeurige knop om het leegmaken te stoppen.
Opmerking: Vermijd frequent handmatig leegmaken.

Pauzeren
Wanneer de robot actief is, druk je op een willekeurige knop om hem te pauzeren, druk je op de knop om de reiniging te hervatten en druk je op de knop om hem terug te sturen naar het dock.
Opmerking: Als je een gepauzeerde robot handmatig op het dock plaatst, wordt de huidige reiniging beëindigd.

Het waterreservoir bijvullen of de dweildoek schoonmaken
Om water toe te voegen of de dweildoek schoon te maken, druk je op een willekeurige knop om de robot te stoppen en de dweilmodule te verwijderen. Nadat je water hebt toegevoegd of de dweildoek hebt schoongemaakt, installeer je de dweilmodule opnieuw en druk je op de knop om verder te gaan.

Slaapstand
Als de robot langer dan 10 minuten is gepauzeerd, gaat hij in de slaapstand en knippert de stroomindicator om de paar seconden. Druk op een willekeurige knop om de robot te activeren.
Opmerkingen:

• De robot gaat niet in de slaapstand tijdens het opladen.
• De robot wordt automatisch uitgeschakeld als hij langer dan 12 uur in de slaapstand staat.

DND-modus
De standaard Niet Storen-periode (DND) is van 22:00 tot 08:00 uur. Je kunt de app gebruiken om de DND-modus uit te schakelen of de DND-periode te wijzigen. Wanneer de DND-modus is geactiveerd, hervat de robot de reiniging niet automatisch, wordt het stroomindicatielampje gedimd en wordt het volume van de gesproken meldingen lager.

Kinderslot
Houd de knop ingedrukt om het kinderslot in/uit te schakelen. Je kunt het ook instellen in de app. Eenmaal ingeschakeld, reageert de robot niet op het indrukken van knoppen wanneer hij stilstaat. Wanneer de robot aan het reinigen of docken is, druk je op een willekeurige knop om hem te stoppen.

Opladen
Na het reinigen keert de robot automatisch terug naar het dock om op te laden.
In de pauzemodus druk je op de knop om de robot terug te sturen naar het dock. De stroomindicator zal ademen terwijl de robot oplaadt.
Opmerking: Als de robot het dock niet kan vinden, keert hij automatisch terug naar zijn startlocatie. Plaats de robot handmatig op het dock om hem op te laden.

Fout
Als er een fout optreedt, knippert het statusindicatielampje rood en klinkt er een gesproken waarschuwing.
Opmerkingen:

• De robot gaat automatisch in de slaapstand als hij langer dan 10 minuten in een defecte toestand wordt achtergelaten.
• Als je een defecte robot handmatig op het dock plaatst, wordt de huidige reiniging beëindigd.

Systeem resetten
Als de robot niet reageert wanneer er op een knop wordt gedrukt of niet kan worden uitgeschakeld, reset je het systeem. Druk op de vergrendeling om de combinatie van stofbak en waterreservoir te verwijderen en zoek de Reset-knop. Druk op de Reset-knop en de robot wordt automatisch gereset.
Opmerking: Na het resetten van het systeem worden geplande reiniging, WiFi, enz. hersteld naar de fabrieksinstellingen.

Fabrieksinstellingen herstellen
Als de robot niet goed functioneert na een systeemreset, schakel je hem in. Houd de knop ingedrukt en druk tegelijkertijd op de Reset-knop totdat je de gesproken melding "Fabrieksinstellingen herstellen" hoort. De robot wordt dan teruggezet naar de fabrieksinstellingen.

Routineonderhoud

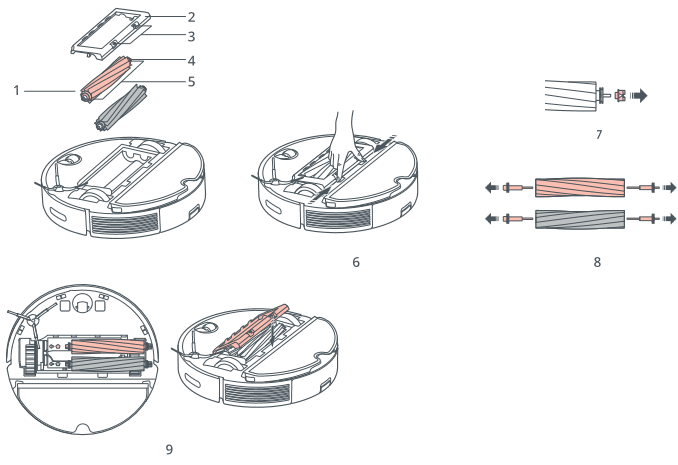

Hoofdborstels

* Elke 2 weken schoonmaken en elke 6-12 maanden vervangen.

1. Hoofdborstel
2. Hoofdborstelafdekking
3. Vergrendelingen
4. Hoofdborstellager
5. Hoofdborsteldoppen
6. Draai de robot om en druk op de vergrendelingen om de hoofdborstelafdekking te verwijderen.
7. Verwijder de hoofdborstel en trek het hoofdborstellager eruit.
8. Trek de hoofdborsteldoppen eruit.
9. Nadat je het vastzittende haar of vuil aan beide uiteinden van de hoofdborstel hebt verwijderd, installeer je deze opnieuw en druk je op de hoofdborstelafdekking om deze op zijn plaats te vergrendelen.

Opmerkingen:

• De hoofdborstel moet worden schoongeveegd met een natte doek en uit de buurt van direct zonlicht worden gedroogd.
• Gebruik geen bijtende reinigingsvloeistoffen of desinfectiemiddelen om de hoofdborstel schoon te maken.

Zijborstel

* Maandelijks schoonmaken en elke 3-6 maanden vervangen.

1. Schroef de zijborstelschroef los.
2. Verwijder en reinig de zijborstel.
   Installeer de borstel opnieuw en draai de schroef vast.

Omnidirectioneel wiel

* Schoonmaken indien nodig.

1. Gebruik een hulpmiddel, zoals een kleine schroevendraaier, om de as eruit te wrikken en het wiel eruit te halen.

   Opmerking: De omnidirectionele wielbeugel kan niet worden verwijderd.
2. Spoel het wiel en de as af met water om eventueel haar en vuil te verwijderen. Droog en bevestig het wiel opnieuw en druk het stevig op zijn plaats.


Hoofdwielen

* Maandelijks schoonmaken.
Reinig de hoofdwielen met een zachte, droge doek.

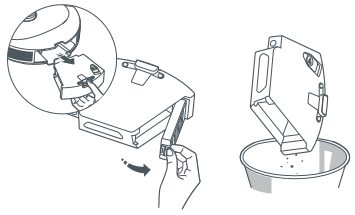

Combinatie van stofbak en waterreservoir

* Wekelijks schoonmaken en het filter elke 6-12 maanden vervangen.

1. Druk op de vergrendeling om de unit te verwijderen. Verwijder het wasbare filter en leeg vervolgens de stofbak.

2. Leeg het waterreservoir van ongebruikt water.

3. Vul de stofbak met schoon water en schud hem voorzichtig. Giet vervolgens het vuile water eruit.

   Opmerking: Gebruik alleen schoon water zonder reinigingsvloeistof om verstopping te voorkomen.
4. Spoel het filter herhaaldelijk af en tik erop om zo veel mogelijk vuil te verwijderen.

   Opmerking: Raak het oppervlak van het filter niet aan met je handen, een borstel of harde voorwerpen om mogelijke schade te voorkomen.
5. Laat het filter 24 uur volledig drogen en installeer het opnieuw.

   Opmerking: Schaf een extra filter aan en wissel indien nodig af.

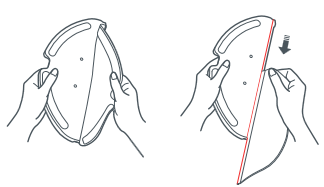

Dweildoek

* Na elk gebruik schoonmaken en elke 3-6 maanden vervangen.
Verwijder de dweildoek van de dweildoekhouder. Reinig de dweildoek en laat hem aan de lucht drogen.
Opmerking: Een vuile dweil heeft invloed op de dweilprestaties. Maak hem voor gebruik schoon.

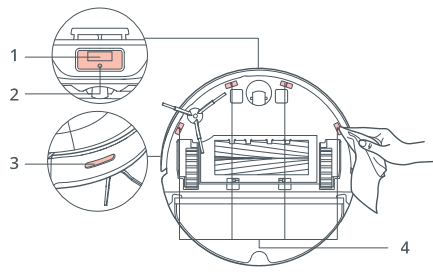

Robotsensoren

* Maandelijks schoonmaken.
Gebruik een zachte, droge doek om alle sensoren schoon te vegen, waaronder:

1. Docklocator
2. Reactieve technologie voor obstakelvermijdingssensor
3. Wandsensor
4. Klifsensoren

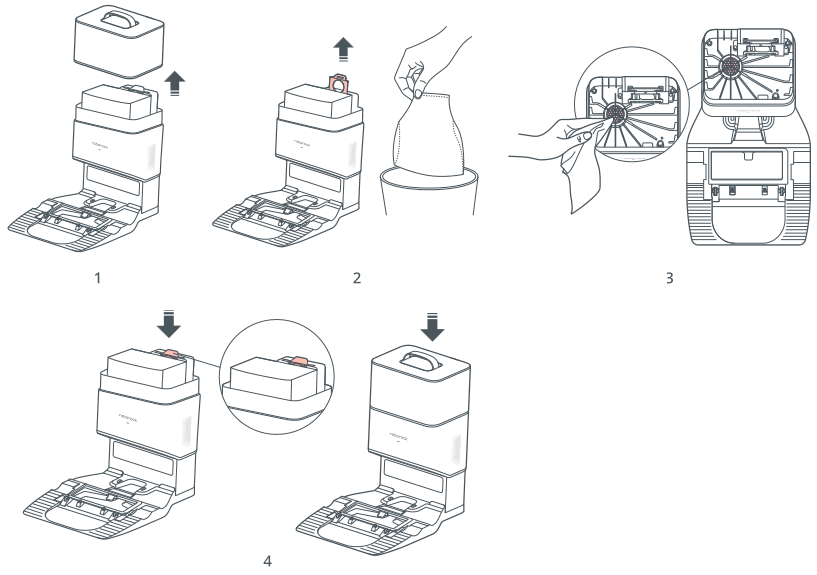

Vervanging stofzak

* Vervangen indien nodig.

1. Verwijder de stofbakafdekking verticaal zoals afgebeeld.
2. Til de stofzak uit de stofbak en gooi hem weg.
   Opmerking: Het handvat van de stofzak verzegelt de zak bij verwijdering om stoflekkage te voorkomen.
3. Reinig het filter met een droge doek.
4. Plaats een nieuwe stofzak op zijn plaats langs de sleuf en plaats de stofbakafdekking terug.

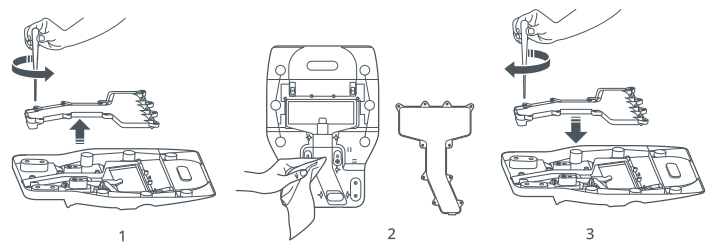

Luchtkanaal

* Schoonmaken indien nodig.

1. Schroef de schroeven (10) los en verwijder de afdekking.
2. Veeg het luchtkanaal en de afdekking af met een droge doek.
3. Installeer de afdekking opnieuw en schroef deze weer op zijn plaats.

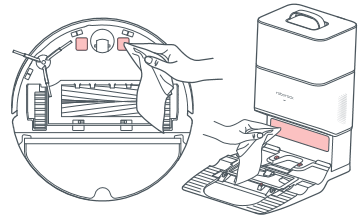

Oplaadcontactgebieden

* Schoonmaken indien nodig.
Gebruik een zachte, droge doek om de oplaadcontacten op de robot af te vegen. Reinig de bakenlocatie van het dock, de oplaadcontacten en de elektrodenborstels op het dock.

Batterij
De robot is uitgerust met een ingebouwde, krachtige oplaadbare lithium-ionbatterij. Om de batterijprestaties te behouden, houdt je de robot opgeladen tijdens normaal gebruik.
Opmerking: Als de robot gedurende lange tijd niet wordt gebruikt, schakel je hem uit en laad je hem minstens om de drie maanden op om batterijschade door overmatige ontlading te voorkomen.

Basisparameters

Veelvoorkomende problemen

Veiligheidsinformatie

Beperkingen

• Gebruik dit product niet op verhoogde oppervlakken zonder barrières, zoals de vloer van een loft, een open terras of bovenop meubels.
• Om te voorkomen dat het product wordt geblokkeerd en om schade aan waardevolle spullen te voorkomen, verwijdert u lichtgewicht items (zoals plastic zakken) en breekbare objecten (zoals vazen) van de vloer voordat u gaat schoonmaken.
• Plaats geen object (inclusief kinderen en huisdieren) op het product, of het nu in werking is of niet.
• Gebruik het product niet op brandende objecten (zoals sigarettenpeuken).
• Gebruik het product niet om harde of scherpe objecten schoon te maken (zoals decoratieafval, glas en spijkers).
• Gebruik de dweilmodule niet op tapijten.
• Het product moet worden uitgeschakeld en de stekker moet uit het stopcontact worden gehaald wanneer het niet in gebruik is, voordat het wordt schoongemaakt of onderhouden. het product.
• Plaats geen object in de buurt van de aanzuigopening van het station.
• Steek geen vingers in de naad van het station om mogelijk letsel te voorkomen.
• Gebruik het product niet in een kamer waar een baby of kind slaapt.
• Draag het product niet met een stationvoet of stofbak.
• Zorg ervoor dat de robot compatibel is met het station, anders kan het legen of opladen mislukken.
• Gebruik het station niet om stenen, papiersnippers of andere objecten op te rapen die het luchtkanaal kunnen blokkeren. Als het luchtkanaal verstopt raakt, maak het dan onmiddellijk schoon.
• Plaats het station op een vlakke vloer uit de buurt van vuur, hitte en water. Vermijd smalle ruimtes of locaties waar de robot in de lucht kan hangen.
• Plaats geen object (inclusief kinderen en huisdieren) op het station en bedek het niet met een item (inclusief een stofdichte hoes), of het nu in werking is of niet.
• Raap niets op dat brandt of rookt, zoals sigaretten, lucifers of hete as.
• Gebruik het station niet om ontvlambare of explosieve objecten op te rapen, zoals aansteker, benzine en toner die in printers of kopieerapparaten worden gebruikt.

Batterij en opladen

• Gebruik voor het opladen van de batterij alleen de meegeleverde verwijderbare voedingseenheid roborock CDZ12RR, CDZ20RR, AED06HRR of AED07HRR die bij dit product is geleverd.
• Als u de robot opslaat, laad hem dan volledig op en schakel hem uit voordat u hem op een koele, droge plaats bewaart. Laad hem minstens om de drie maanden op om te voorkomen dat de batterij te ver ontlaadt.
• Om gevaar te voorkomen als gevolg van het onbedoeld resetten van de thermische beveiliging, mag dit apparaat niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door het nutsbedrijf.
• Zorg ervoor dat de voedingsspanning voldoet aan de vereisten die op het station staan vermeld.
• Gebruik alleen de bij het product geleverde stroomkabel om mogelijke rook, hitte of brand te voorkomen.
• Gebruik het product niet met een stroomadapter, omdat dit gevaar kan opleveren en de garantie ongeldig kan maken.
• Als het station zich in een gebied bevindt dat gevoelig is voor onweer of met een onstabiele spanning, neem dan beschermende maatregelen.
• Koppel de stroomkabel los voordat u het station opslaat.

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Roborock Q8 Max+ (Q80ULL) Handleiding

Beschikbare talen
