Roborock Q5 Max+ Handleiding
Productoverzicht

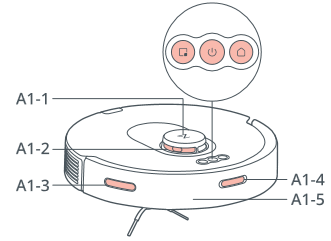

Robot (bovenaanzicht)
Aan/uit/Reinigen
- Ingedrukt houden om de robot in of uit te schakelen
- Indrukken om het reinigen te starten
Stroomindicator
- Wit: Batterijniveau ≥ 20%
- Rood: Batterijniveau < 20%
- Ademend: Opladen of opstarten
- Rood knipperend: Fout
WiFi-indicatorlampje
- Langzaam blauw knipperend: Wachten op verbinding
- Snel blauw knipperend: Verbinden
- Continu blauw gedurende vijf seconden: WiFi verbonden
Spotreiniging/Kinderslot
- Indrukken voor spotreiniging
- 3 seconden ingedrukt houden om het kinderslot in/uit te schakelen
Dock
- Indrukken om terug te keren naar het dock/leegmaken te starten
Opmerking: Druk op een willekeurige knop om de robot te stoppen tijdens het reinigen of docken.
A1-1—Verticale bumper
A1-2—LiDAR-sensor
A1-3—Muur-sensor
A1-4—Dock-locator
A1-5—Bumper
Robot (onderaanzicht)
A2-1—Valdetectiesensoren
A2-2—Omnidirectioneel wiel
A2-3—Oplaadcontacten
A2-4—Zijborstel
A2-5—Hoofdborstels
A2-6—Afdekking hoofdborstel
A2-7—Hoofdwielen
Robot (stofbak verwijderd)
A3-1—Resetknop
A3-2—Luchtinlaat
A3-3—Luchtuitlaten
Stofbak
A4-1—Stofbakvergrendeling
A4-2—Wasbaar filter
A4-3—Luchtinlaat
Stroomkabel
Stofbak (vooraf geïnstalleerde wegwerpstofzak)
Afdekking stofbak
Wegwerpstofzak

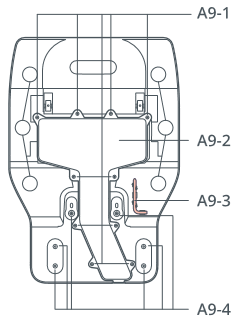

Dockbasis
A9-1—Schroeven luchtkanaalafdekking (10)
A9-2—Afdekking luchtkanaal
A9-3—Schroevendraaier
A9-4—Bevestigingsschroeven basis (6)

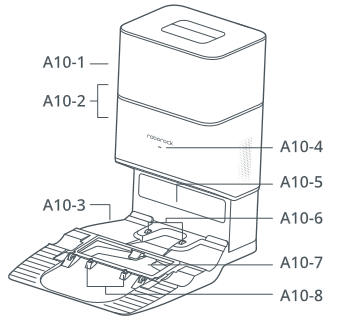

Automatisch leegstation
A10-1—Afdekking stofbak
A10-2—Stofbak
A10-3—Dockbasis
A10-4—Statusindicatorlampje
- Continu wit: Wachten op orders
- Wit knipperend: Leegmaken
- Continu rood: Dockfout
- Lampje uit: Robot opladen/niet ingeschakeld
A10-5—Baken docklocatie
A10-6—Oplaadcontacten
A10-7—Zuiginlaat
A10-8—Elektrodeborstels

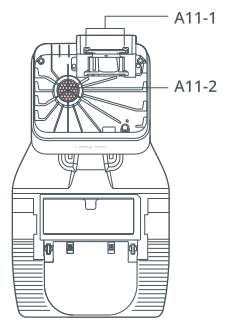

Automatisch leegstation (afdekking stofbak verwijderd)
A11-1—Stofzakslot
A11-2—Filter
Opbergen stroomkabel
A12-1—Opbergsleuf stroomkabel
A12-2—Kabeluitgang
A12-3—Stroompoort
Opmerking: De stroomkabel kan aan beide zijden worden uitgetrokken.
Installatie
Belangrijke informatie

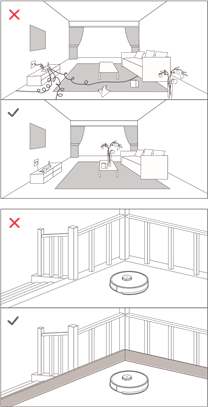

- Ruim kabels en losse items van de vloer en verplaats instabiele, breekbare, kostbare of gevaarlijke items om persoonlijk letsel of schade aan eigendommen te voorkomen doordat items verstrikt raken in, geraakt worden door of omver worden gegooid door de robot.
- Wanneer u de robot gebruikt in een verhoogd gebied, gebruik dan altijd een veilige fysieke barrière om onbedoelde valpartijen te voorkomen die kunnen leiden tot persoonlijk letsel of schade aan eigendommen.
Opmerking: Wanneer u de robot voor het eerst gebruikt, volg deze dan gedurende de hele reinigingsroute en let op mogelijke problemen. De robot kan bij toekomstig gebruik zelfstandig reinigen.
De oplaadstation positioneren

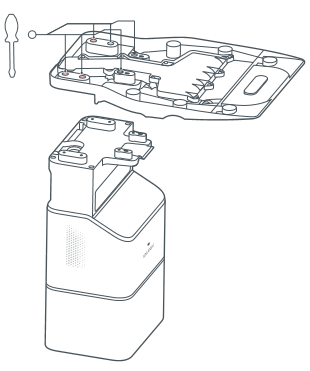

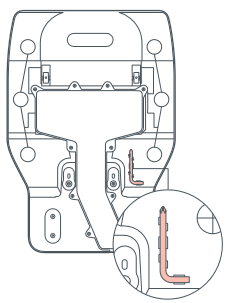

Neem de schroevendraaier uit het opbergvak onder aan de basis.
Plaats het dock ondersteboven op een zacht, vlak oppervlak (tapijt/handdoek/doek) en bevestig de basis met behulp van de zes meegeleverde schroeven.
Opmerking: Houd de afdekking van de stofbak stevig vast wanneer deze ondersteboven staat om schade door vallen te voorkomen.
Sluit de stroomkabel aan op het dock en bewaar de overtollige kabel in de opbergsleuf.

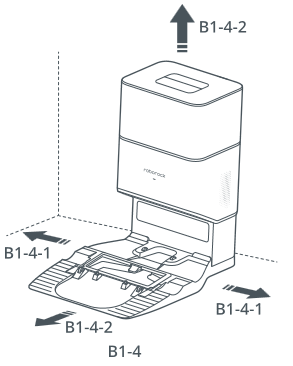

B1-4—Plaats het dock op een harde en vlakke vloer (hout/tegels/beton enz.), vlak tegen een muur. Houd aan beide zijden minimaal 0,3 m (1 ft) vrije ruimte en zowel voor als boven minimaal 1 m (3 ft).
Zorg ervoor dat de locatie goede wifi heeft voor een betere ervaring met de mobiele app en steek de stekker in het stopcontact.
B1-4-1—meer dan 0,3 m (1 ft)
B1-4-2—meer dan 1 m (3 ft)
Opmerkingen:
- Het statusindicatorlampje gaat automatisch uit wanneer de robot wordt opgeladen.
- Het statusindicatorlampje wordt rood als er een fout optreedt.
- Niet gebruiken zonder een afdekking van de stofbak of een stofzak.
- Plaats het dock op een vlakke vloer uit de buurt van vuur, hitte en water. Vermijd smalle ruimtes of locaties waar de robot in de lucht kan hangen.
- Het plaatsen van het dock op een zachte ondergrond (tapijt/mat) kan ervoor zorgen dat het dock kantelt en problemen veroorzaakt bij het docken en vertrekken.
- Bewaar de overtollige stroomkabel in de opbergsleuf, zodat de robot niet verstrikt raakt in de kabels en het dock niet wordt weggesleept of losgekoppeld van de stroomvoorziening.
- Houd het dock uit de buurt van direct zonlicht of iets dat het baken van de docklocatie kan blokkeren, anders kan de robot mogelijk niet terugkeren naar het dock.
- Het automatische leegstation laadt op en leegt. Bewaar het standaard robotdock voor gebruik. Als u dit niet doet, kunnen er problemen ontstaan bij het terugkeren naar het dock.
- Onderhoud het dock volgens de onderhoudsinstructies. Maak het dock niet schoon met een natte doek.
Inschakelen en opladen
Houd de knop
ingedrukt om de robot in te schakelen. Wanneer het stroomlampje aangaat, plaatst u de robot op het dock om op te laden. Zorg ervoor dat het statusindicatorlampje uitgaat en er een spraakbericht "opladen" klinkt. Om de prestaties van de hoogwaardige oplaadbare lithium-ionbatterij te behouden, houdt u de robot opgeladen.
Opmerking: De robot kan mogelijk niet worden ingeschakeld als de batterij bijna leeg is. Plaats de robot in dit geval direct op het dock om op te laden.
Verbinding maken met de app
- App downloaden
Zoek naar "Roborock" in de App Store of Google Play of scan de QR-code om de app te downloaden en te installeren.
![www.apple.com]()
![play.google.com]()
![]()
- WiFi resetten
Houd de knoppen
en
ingedrukt totdat u de spraakwaarschuwing "WiFi resetten" hoort. De reset is voltooid wanneer de wifi-indicator langzaam knippert. De robot wacht dan op een verbinding.
Opmerking: Als u geen verbinding kunt maken met de robot vanwege uw routerconfiguratie, een vergeten wachtwoord of een andere reden, reset dan de wifi en voeg uw robot toe als een nieuw apparaat.
- Apparaat toevoegen
Open de Roborock-app, tik op de knop "Add Device" (Apparaat toevoegen) of "+" en voeg uw apparaat toe volgens de instructies in de app.
Opmerkingen:
- Het daadwerkelijke proces kan variëren als gevolg van voortdurende app-updates. Volg de instructies in de app.
- Alleen 2,4 GHz wifi wordt ondersteund.
Gebruiksaanwijzing
Aan/Uit
Houd ingedrukt om de robot aan te zetten. Het aan/uit-indicatielampje gaat branden en de robot wacht op opdrachten. Houd de knop ingedrukt om de robot uit te zetten en de reinigingscyclus te voltooien.
Opmerking: de robot kan niet worden uitgeschakeld tijdens het opladen.
Reiniging starten
Druk op
om de reiniging te starten. De robot plant zijn reinigingsroute en trekt in elke kamer eerst de randen uit en vult vervolgens de kamer in een zigzagpatroon. Zo reinigt de robot alle kamers één voor één, grondig en efficiënt.
Opmerkingen:
- Om de robot automatisch te laten stofzuigen en terug te laten keren naar het dock, start u de robot vanaf het dock. Verplaats het dock niet tijdens het reinigen.
- Het reinigen kan niet worden gestart als het batterijniveau te laag is. Laat de robot opladen voordat u begint met schoonmaken.
- Als het reinigen in minder dan 10 minuten is voltooid, wordt het gebied twee keer gereinigd.
- Als de batterij bijna leeg is tijdens de reinigingscyclus, keert de robot automatisch terug naar het dock. Na het opladen hervat de robot waar hij gebleven was.
Spotreiniging
Druk op de knop
om de spotreiniging te starten. Reinigingsbereik: de robot reinigt een vierkant gebied van 1,5 m (4,9 ft) × 1,5 m (4,9 ft), gecentreerd op zichzelf.
Opmerking: na het spotreinigen keert de robot automatisch terug naar het startpunt en wacht op opdrachten.
Leegmaken
Automatisch legen begint wanneer de robot na het reinigen terugkeert naar het dock. Druk op de knop
om het legen handmatig te activeren. Druk op een willekeurige knop om het legen te stoppen.
Opmerking: vermijd frequent handmatig legen.
Pauze
Wanneer de robot actief is, drukt u op een willekeurige knop om hem te pauzeren, drukt u op de knop om het reinigen te hervatten en drukt u op de knop om hem terug te sturen naar het dock.
Opmerking: als u een gepauzeerde robot handmatig op het dock plaatst, wordt de huidige reiniging beëindigd.
Slaapstand
Als de robot langer dan 10 minuten gepauzeerd is, gaat hij in de slaapstand en knippert de stroomindicator om de paar seconden. Druk op een willekeurige knop om de robot wakker te maken.
Opmerkingen:
- De robot gaat niet in de slaapstand tijdens het opladen.
- De robot wordt automatisch uitgeschakeld als hij langer dan 12 uur in de slaapstand staat.
Niet Storen-modus
De standaard Niet Storen-periode (DND) loopt van 22:00 tot 08:00 uur. U kunt de app gebruiken om de DND-modus uit te schakelen of de DND-periode te wijzigen. Wanneer de DND-modus is geactiveerd, zal de robot het reinigen niet automatisch hervatten, zal het aan/uit-indicatielampje dimmen en zal het volume van de spraakprompts lager zijn.
Kinderslot
Houd de knop ingedrukt om het kinderslot in/uit te schakelen. U kunt dit ook instellen in de app. Eenmaal ingeschakeld, reageert de robot niet op het indrukken van knoppen wanneer hij stilstaat. Wanneer de robot aan het reinigen of docken is, drukt u op een willekeurige knop om hem te stoppen.
Opladen
Na het reinigen keert de robot automatisch terug naar het dock om op te laden. In de pauzestand drukt u op de knop om de robot terug te sturen naar het dock. De stroomindicator ademt terwijl de robot oplaadt.
Opmerking: als de robot het dock niet kan vinden, keert hij automatisch terug naar zijn startlocatie. Plaats de robot handmatig op het dock om op te laden.
Fout
Als er een fout optreedt, knippert de stroomindicator op de robot rood of brandt de statusindicator op het dock continu rood. Er wordt een pop-upmelding ontvangen in de app en er kan een spraakmelding klinken.
Opmerkingen:
- De robot gaat automatisch in de slaapstand als hij langer dan 10 minuten in een defecte toestand wordt achtergelaten.
- Als u een defecte robot handmatig op het dock plaatst, wordt de huidige reiniging beëindigd.
Het systeem resetten
Als de robot niet reageert wanneer er op een knop wordt gedrukt of niet kan worden uitgeschakeld, reset u het systeem. Druk op de Reset-knop en de robot wordt automatisch gereset.
Opmerking: na het resetten van het systeem worden geplande reiniging, wifi, enz. hersteld naar de fabrieksinstellingen.
WiFi deactiveren
Om de robot los te koppelen van wifi, drukt u op de Reset-knop totdat u een spraakbericht hoort. Wacht vervolgens 5 minuten en de wifi wordt automatisch gedeactiveerd. Als u opnieuw verbinding wilt maken, volgt u de gerelateerde verbindingsinstructies.
Fabrieksinstellingen herstellen
Als de robot na een systeemreset niet goed functioneert, schakel hem dan in. Houd de knop ingedrukt en druk tegelijkertijd op de Reset-knop totdat u de spraakprompt "Fabrieksinstellingen herstellen" hoort. De robot wordt dan teruggezet naar de fabrieksinstellingen.
Routine-onderhoud
Let op: De frequentie van vervanging kan variëren met de werkelijke situatie. Als er abnormale slijtage optreedt, vervang de onderdelen dan onmiddellijk.

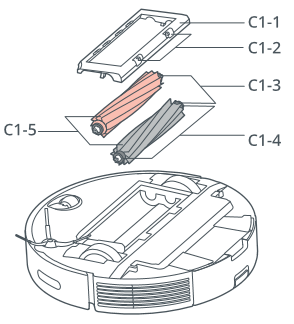

Hoofdborstels
* Om de 2 weken schoonmaken en elke 6-12 maanden vervangen.
C1-1—Hoofdborstelafdekking
C1-2—Vergrendelingen
C1-3—Hoofdborstellagers
C1-4—Hoofdborstelkappen
C1-5—Hoofdborstels

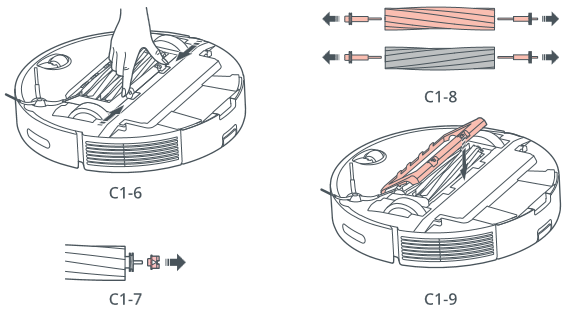

C1-6—Draai de robot om en druk op de vergrendelingen om de hoofdborstelafdekking te verwijderen.
C1-7—Verwijder de hoofdborstel en trek de hoofdborstellager eruit.
C1-8—Trek de hoofdborstelkappen eruit.
C1-9—Nadat u het verwarde haar of vuil aan beide uiteinden van de hoofdborstels hebt verwijderd, installeert u ze opnieuw en drukt u op de hoofdborstelafdekking om deze op zijn plaats te vergrendelen totdat u een klik hoort. Zorg ervoor dat de hoofdborstelafdekking goed is bevestigd.
Opmerkingen:
- Hoofdborstels moeten worden schoongeveegd met een natte doek en uit de buurt van direct zonlicht worden gedroogd.
- Gebruik geen corrosieve reinigingsvloeistoffen of desinfectiemiddelen om de hoofdborstels schoon te maken.
Zijborstel
* Maandelijks schoonmaken en elke 3-6 maanden vervangen.
- Draai de zijborstelschroef los.
- Verwijder en reinig de zijborstel.
Installeer de borstel opnieuw en draai de schroef vast.

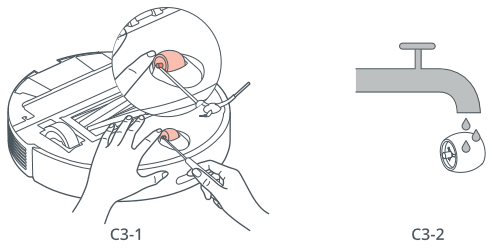

Omnidirectioneel wiel
* Schoonmaken indien nodig.
C3-1—Gebruik een hulpmiddel, zoals een kleine schroevendraaier, om de as eruit te wrikken en het wiel te verwijderen.
Let op: De omnidirectionele wielbeugel kan niet worden verwijderd.
C3-2—Spoel het wiel en de as af met water om eventuele haren en vuil te verwijderen. Droog en bevestig het wiel opnieuw en druk het stevig op zijn plaats.
Hoofdwielen
* Schoonmaken indien nodig.
Reinig de hoofdwielen met een zachte, droge doek.
Stofbak en wasbaar filter
* Elke week schoonmaken en het filter moet elke 6-12 maanden worden vervangen.

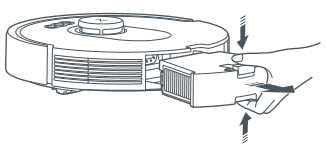

Druk op de stofbakvergrendeling en schuif de stofbak naar achteren.
Verwijder het wasbare filter en leeg de stofbak.
Vul de stofbak met schoon water. Schud de stofbak voorzichtig en giet vervolgens het vuile water eruit.
Let op: Gebruik alleen schoon water zonder reinigingsvloeistof om verstopping te voorkomen.
Spoel het wasbare filter herhaaldelijk af en tik erop om zoveel mogelijk vuil te verwijderen.
Let op: Raak het oppervlak van het filter niet aan met uw handen, borstel of harde voorwerpen om mogelijke schade te voorkomen.
Laat de stofbak en het wasbare filter minstens 24 uur volledig drogen voordat u ze opnieuw installeert.
Let op: Schaf indien nodig een extra filter aan en wissel af.

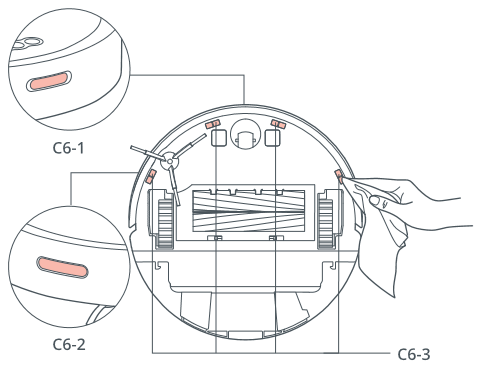

Robotsensoren
* Schoonmaken indien nodig.
Gebruik een zachte, droge doek om alle sensoren schoon te vegen, waaronder:
C6-1—Dock Locator
C6-2—Wandsensor
C6-3—Vier klifsensoren
Stofzak vervangen
* Vervangen indien nodig.

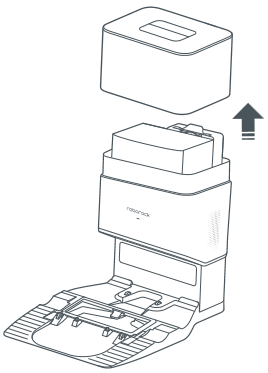

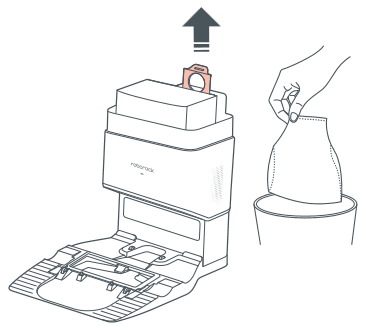

Verwijder de stofbakafdekking verticaal zoals afgebeeld.
Til de stofzak uit de stofbak en gooi deze weg.
Let op: Het handvat van de stofzak sluit de zak bij het verwijderen af om te voorkomen dat er stof ontsnapt.
Reinig het filter met een droge doek.

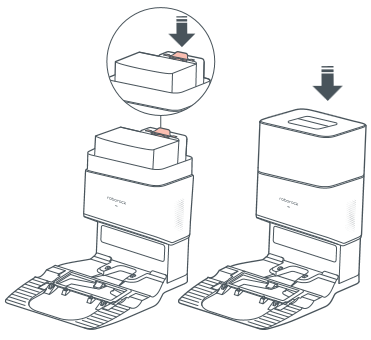

Plaats een nieuwe stofzak op zijn plaats langs de sleuf en plaats de stofbakafdekking terug.

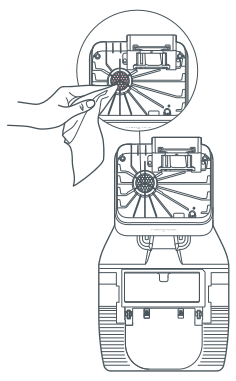

Luchtkanaal
* Schoonmaken indien nodig.
Draai de schroeven (10) los en verwijder de afdekking.
Veeg het luchtkanaal en de afdekking schoon met een droge doek.
Installeer de afdekking opnieuw en schroef deze weer op zijn plaats.

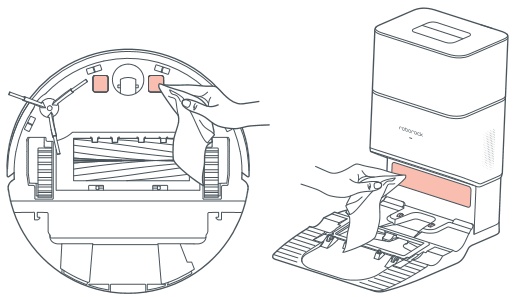

Oplaadcontacten
* Schoonmaken indien nodig.
Gebruik een zachte, droge doek om de oplaadcontacten op de robot schoon te vegen. Reinig de bakenlocatie van het dock, de oplaadcontacten en de elektroborstels op het dock.
Batterij
De robot is uitgerust met een krachtige oplaadbare lithium-ionbatterij. Om de batterijprestaties te behouden, houdt u de robot opgeladen tijdens normaal gebruik.
Let op: Als de robot langere tijd niet wordt gebruikt, schakel hem dan uit en laad hem minstens om de drie maanden op om batterijschade door overontlading te voorkomen.
Basisparameters
Robot
| Model | Q50ULE |
| Batterij | 14,4 V/5200 mAh (TYP) lithium-ionbatterij |
| Nominaal ingangsvermogen | 20 VDC 1,2 A |
| Oplaadtijd | < 6 uur |
Let op: Het serienummer staat op een sticker aan de onderkant van de robot.
Auto-Empty Dock
| Model | AED06HRR, AED07HRR |
| Nominale ingangsspanning | 220-240VAC |
| Nominale frequentie | 50-60Hz |
| Nominaal ingangsvermogen (stofopvang) | 5A |
| Nominaal ingangsvermogen (opladen) | 0,5A |
| Nominaal uitgangsvermogen | 20VDC 1,2A |
Veelvoorkomende problemen
| Probleem | Oplossing |
| Kan niet worden ingeschakeld |
|
| Kan niet opladen |
|
| Langzame oplaadsnelheid |
|
| Kan niet terugkeren naar het dock |
|
| Abnormaal gedrag |
|
| Geluid tijdens het schoonmaken |
|
| Slechte schoonmaakprestaties en/of lekkend stof |
|
| Kan geen verbinding maken met wifi |
|
| Geplande reiniging werkt niet |
|
| Wordt er altijd stroom verbruikt als de robot op het dock staat? |
|
| Moet de robot de eerste drie keer minstens 16 uur worden opgeladen? |
|
| Reiniging wordt niet hervat na het opladen |
|
| De robot kan niet terugkeren naar het dock na het reinigen van een plek of wanneer hij handmatig is verplaatst |
|
| De robot begint bepaalde plekken te missen |
|
| Rode LED-indicator op het AutoEmpty Dock |
|
| Verminderde leegmaakprestaties of ongebruikelijk geluid bij het leegmaken |
|
| Automatisch legen start niet wanneer de robot terugkeert naar het dock |
|
Veiligheidsinformatie
Beperkingen
- Gebruik dit product niet op verhoogde oppervlakken zonder barrières, zoals de vloer van een zolder, een open terras of bovenop meubels.
- Om te voorkomen dat het product wordt geblokkeerd en om schade aan waardevolle spullen te voorkomen, verwijdert u lichte voorwerpen (zoals plastic zakken) en breekbare voorwerpen (zoals vazen) van de vloer voordat u gaat schoonmaken.
- Plaats geen voorwerpen (inclusief kinderen en huisdieren) op het product, of het nu in werking is of niet.
- Gebruik het product niet op brandende voorwerpen (zoals sigarettenpeuken).
- Gebruik het product niet om harde of scherpe voorwerpen schoon te maken (zoals decoratieafval, glas en spijkers).
- Het product moet worden uitgeschakeld en de stekker moet uit het stopcontact worden gehaald wanneer het niet in gebruik is, vóór het schoonmaken of onderhouden van het product.
- Plaats geen voorwerpen in de buurt van de zuiginlaat van het dock.
- Steek geen vingers in de naad van het dock om mogelijk letsel te voorkomen.
- Gebruik het product niet in een kamer waar een baby of kind slaapt.
- Draag het product niet met behulp van een dockbasis of stofbak.
- Zorg ervoor dat de robot compatibel is met het dock, anders kan het legen of opladen mislukken.
- Gebruik het dock niet om stenen, papiersnippers of andere voorwerpen op te rapen die de luchtkanalen kunnen blokkeren. Als de luchtkanalen verstopt raken, maak ze dan onmiddellijk schoon.
- Plaats het dock op een vlakke vloer uit de buurt van vuur, hitte en water. Vermijd smalle ruimtes of locaties waar de robot in de lucht kan worden gehangen.
- Plaats geen voorwerpen (inclusief kinderen en huisdieren) op het dock of bedek het niet met een voorwerp (inclusief een stofkap), of het nu in werking is of niet.
- Raap niets op dat brandt of rookt, zoals sigaretten, lucifers of hete as.
- Gebruik het dock niet om ontvlambare of explosieve voorwerpen op te rapen, zoals aansteker, benzine en toner die worden gebruikt in printers of kopieermachines.
- Het dockingstation kan alleen worden gebruikt om de robotstofzuiger op te laden die is uitgerust met een 14,4 V/5200 mAh (TYP) lithium-ionbatterij.
Batterij en opladen
- Gebruik voor het opladen van de batterij alleen het afneembare dockingstation roborock CDZ12RR, CDZ20RR, AED06HRR of AED07HRR dat bij dit product wordt geleverd.
- Als u de robot opslaat, laad hem dan volledig op en schakel hem uit voordat u hem op een koele, droge plaats plaatst. Laad hem minstens om de drie maanden op om te voorkomen dat de batterij te ver ontlaadt.
- Om een gevaar als gevolg van onbedoelde reset van de thermische beveiliging te voorkomen, mag dit apparaat niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door het nutsbedrijf.
- Zorg ervoor dat de voedingsspanning voldoet aan de eisen die op het dock staan vermeld.
- Gebruik alleen de stroomkabel die bij het product wordt geleverd om mogelijke rook, hitte of brand te voorkomen.
- Gebruik het product niet met een ander type stroomadapter, omdat dit gevaar kan opleveren en de garantie ongeldig kan maken.
- Als het dock wordt geplaatst in een gebied dat gevoelig is voor onweer of met een onstabiele spanning, neem dan beschermende maatregelen.
- Koppel de stroomkabel los voordat u het dock opbergt.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Roborock Q5 Max+ Handleiding
