Roborock Qrevo Slim handleiding

Productoverzicht

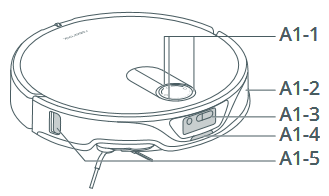

1. Robot (bovenaanzicht)
   - Alleen dweilen/Kinderslot

• Druk hierop om Alleen dweilen te starten
• Houd 3 seconden ingedrukt om het kinderslot in/uit te schakelen

- Aan/uit/Reinigen

• Ingedrukt houden om de robot aan of uit te zetten
• Druk hierop om het reinigen te starten

- Stroomindicatorlampje

• Wit: Batterijniveau ≥ 15%
• Rood: Batterijniveau < 15%
• Ademend: Opladen of opstarten
• Knipperend rood: Fout
• Rood en wit afwisselend knipperend: Weergave of cruising op afstand

- Dock

• Druk hierop om het docken/leegmaken te starten
• Ingedrukt houden om de dweildoeken te wassen

Let op: Druk op een willekeurige knop om een draaiende robot te pauzeren.

1. Microfoons
2. Bumper
3. Frontnavigatiesensor
4. LED-vullicht
5. Muur-sensor

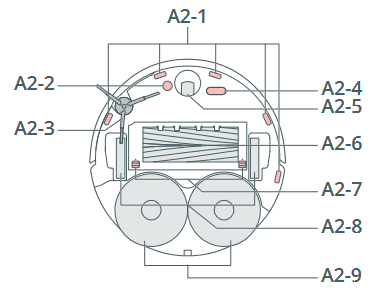

2. Robot (onderaanzicht)


1. Valdetectoren
2. Tapijtsensor
3. Zijborstel
4. Optische flowsensor
5. Omnidirectioneel wiel
6. Hoofdborstels
7. Vergrendelingen van de afdekking van de hoofdborstel
8. Hoofdwielen
9. Dweildoeken

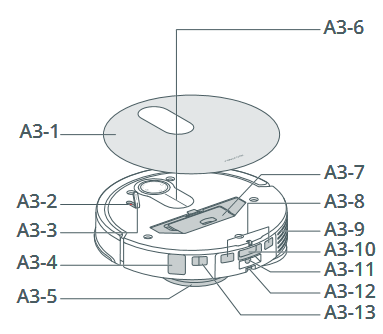

3. Robot (bovenklep verwijderd)


1. Magnetische bovenklep
2. Resetknop
3. Rubberen plug
4. Zuiginlaat
5. Automatische hef- en draaidweilmodules
6. Spraakassistent en wifi-indicatorlampje

• Langzaam ademend: Spraakassistent wordt opgestart
• Snel ademend: Spraakassistent werkt
• Langzaam knipperend: Wachten op verbinding
• Snel knipperend: Verbinden

7. Stofbak
8. Oplaadcontacten
9. Luchtuitlaten
10. Communicatiesensor
11. Zelfvullende poort
12. Positioneringsknop
13. Achterste navigatiesensor

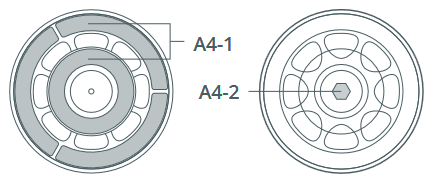

4. Dweildoekbevestiging


1. Klittenbandpads
2. Dweil-as
   Let op: Zet de dweildoeken vlak vast op hun plaats.

5. Dweildoek

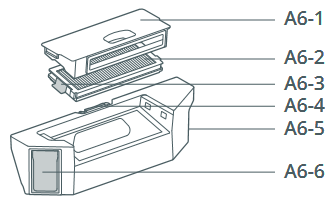

6. Stofbak

   1. Filterafdekking
   2. Wasbaar filter
   3. Filtervergrendeling
   4. Stofbakvergrendeling
   5. Luchtinlaat
   6. Zuiginlaat
7. Dockbasis

8. Stroomkabel

9. Wegwerpstofzak

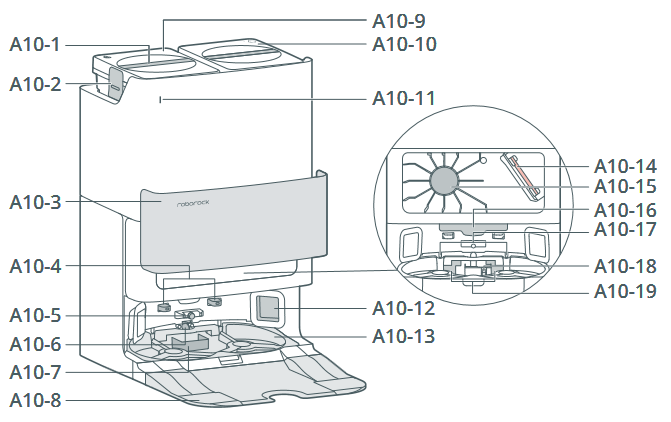

10. Leeg-, was- en vuldock

    1. Handgreep watertank
    2. Vergrendeling watertank
    3. Afdekking stofcontainer
    4. Oplaadcontacten
    5. Navulpoort robot
    6. Afvoerpoort
    7. Filter reinigingsbak
    8. Dockbasis
    9. Vuilwatertank
    10. Schoonwatertank
    11. Statusindicatorlampje
        • Ademend: Leegmaken/dweilen
        • Rood: Dockfout
        • Uit: Uitgeschakeld/Opladen
    12. Zuiginlaat
    13. Reinigingsbakmodule
    14. Stofzakgleuf
    15. Filter
    16. Docklocatiebaken
    17. Schoonwaterdispensers
    18. Waterniveauvlotter
    19. Luchtuitlaten voor drogen

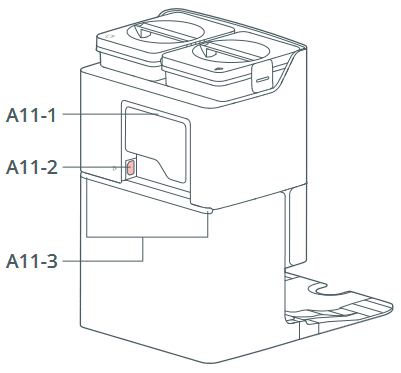

11. Opbergruimte stroomkabel

    1. Sleuf voor kabelopslag
    2. Stroompoort
    3. Kabeluitgangen

Installatie

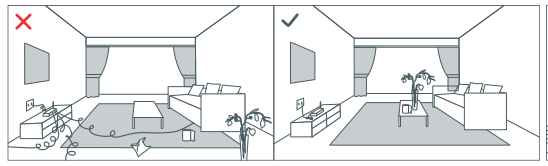

1. Ruim snoeren, harde of scherpe voorwerpen (zoals spijkers en glas) en losse items van de vloer op en verplaats alle onstabiele, breekbare, kostbare of gevaarlijke items om persoonlijk letsel of schade aan eigendommen te voorkomen als gevolg van items die verstrikt raken in, geraakt worden door of omver worden geworpen door de robot.

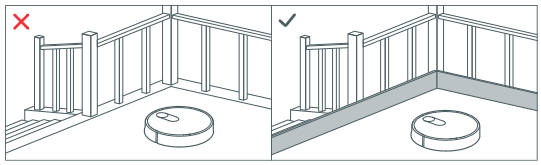

2. Wanneer u de robot op een verhoogd oppervlak gebruikt, gebruik dan altijd een veilige fysieke barrière om onbedoelde valpartijen te voorkomen die kunnen leiden tot persoonlijk letsel of schade aan eigendommen.


Opmerkingen:

• Wanneer u de robot voor de eerste keer gebruikt, volg hem dan tijdens zijn hele reinigingsroute en let op mogelijke problemen. De robot zal in toekomstige toepassingen zelfstandig kunnen reinigen.
• Om overmatige ophoping van vuil op de dweildoeken te voorkomen, moeten de vloeren minstens drie keer worden gestofzuigd vóór de eerste dweilcyclus.

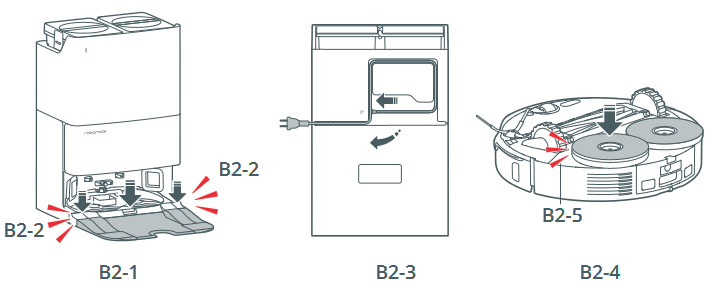

Montage

1. Bevestig de basis door beide zijden van de basis stevig naar beneden te drukken en vervolgens het verbindingsstuk in het midden te drukken totdat u een klik hoort.
2. Klik

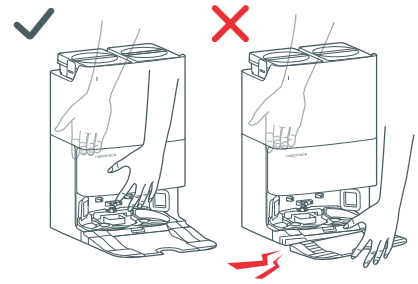

   Let op: Zet bij het verplaatsen van het dock de watertanks vast om te voorkomen dat ze eraf vallen.
3. Sluit het netsnoer aan op de achterkant van het dock en bewaar overtollig snoer in de opbergsleuf.
   Let op: Het netsnoer kan aan beide zijden uitkomen.
4. Lijn de dweil-assen uit en installeer ze op de robot op hun plaats totdat u een klik hoort.
5. Klik

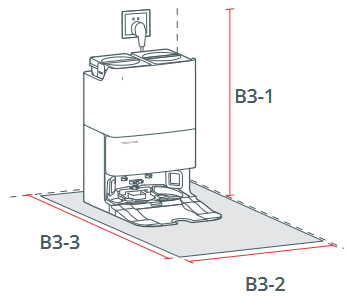

Het dock positioneren

Plaats het dock op een harde, vlakke vloer (hout/tegel/beton enz.), vlak tegen een muur en reserveer een ruimte van minimaal 0,9 m (2,9 ft) hoog, 0,4 m (1,3 ft) breed en 1,2 m (3,9 ft) diep. Zorg ervoor dat de locatie een goede wifi-dekking heeft voor een betere ervaring met de mobiele app. Steek de stekker in het stopcontact en zorg ervoor dat het statusindicatorlampje brandt.

1. Meer dan 0,9 m (2,9 ft)
2. Meer dan 0,4 m (1,3 ft)
3. Meer dan 1,2 m (3,9 ft)

Opmerkingen:

• Als het netsnoer verticaal naar de grond hangt, kan het door de robot worden opgevangen, waardoor het dock kan worden verplaatst of losgekoppeld.
• Het statusindicatorlampje brandt wanneer het dock is ingeschakeld en is uit wanneer de robot wordt opgeladen.
• Het statusindicatorlampje wordt rood als er een fout optreedt.
• Plaats het dock op een harde, vlakke vloer uit de buurt van vuur, hitte en water. Vermijd smalle ruimtes of locaties waar de robot in de lucht kan hangen.
• Als u het dock op een zachte ondergrond (tapijt/mat) plaatst, kan het dock kantelen en problemen veroorzaken bij het docken en vertrekken.
• Houd het dock uit de buurt van direct zonlicht of iets dat het docklocatiebaken kan blokkeren, anders kan de robot mogelijk niet terugkeren naar het dock.
• Gebruik het dock niet zonder schoonwatertank, vuilwatertank, afdekking stofcontainer, wegwerpstofzak of reinigingsbakmodule.
• Onderhoud het dock volgens het Routineonderhoud. Maak het netsnoer en de oplaadcontacten van het dock niet schoon met een natte doek of tissue.
• Alle docks worden onderworpen aan tests op waterbasis voordat ze de fabriek verlaten. Het is normaal dat er een kleine hoeveelheid water in de waterweg van het dock achterblijft.

Inschakelen en opladen

Houd ingedrukt om de robot in te schakelen. Wacht tot het stroomindicatorlampje constant brandt en plaats de robot vervolgens voor het dock. Zorg ervoor dat het dock is aangesloten. Druk vervolgens op en de robot keert automatisch terug naar het dock om op te laden. De robot is uitgerust met een ingebouwde hoogwaardige oplaadbare lithium-ionbatterij. Om de batterijprestaties te behouden, moet u de robot opgeladen houden.

1. Statusindicatorlampje dock uit, stroomindicatorlampje robot ademt: Opladen


Let op: De robot kan mogelijk niet worden ingeschakeld als de batterij bijna leeg is. Plaats de robot in dit geval op het dock om op te laden.

Verbinding maken met de app

1. De app downloaden
   Zoek naar "Roborock" in de App Store of Google Play of scan de QR-code om de app te downloaden en te installeren.

2. Wifi resetten
   Houd tegelijkertijd de en ingedrukt totdat u het spraakbericht "Resetting WiFi" (Wifi opnieuw instellen) hoort. Het resetten is voltooid wanneer de spraakassistent en het wifi-indicatorlampje langzaam knipperen. De robot wacht dan op een verbinding.
   Opmerkingen:
   • Als u geen verbinding kunt maken met de robot vanwege uw routerconfiguratie, een vergeten wachtwoord of een andere reden, reset dan de wifi en voeg uw robot toe als een nieuw apparaat.
   • Om de huidige wifi-verbindingsstatus te controleren, drukt u tegelijkertijd op en .
3. Apparaat toevoegen
   Open de Roborock-app, tik op de knop "Add Device" (Apparaat toevoegen) of "+" en voeg uw apparaat toe volgens de instructies in de app.
   Opmerkingen:
   • Het daadwerkelijke proces kan variëren als gevolg van voortdurende app-updates. Volg de instructies in de app.
   • Alleen 2,4 GHz wifi wordt ondersteund.
   • Als de robot langer dan 5 minuten wacht op een verbinding, wordt wifi automatisch uitgeschakeld. Als u opnieuw verbinding wilt maken, reset dan de wifi voordat u verdergaat.

Gebruiksaanwijzing

In-/uitschakelen
Houd ingedrukt om de robot in te schakelen. Het stroomindicatielampje gaat branden en de robot staat stand-by. Houd ingedrukt om de robot uit te schakelen en de reinigingstaak te voltooien.
Opmerking: De robot kan niet worden uitgeschakeld tijdens het opladen.

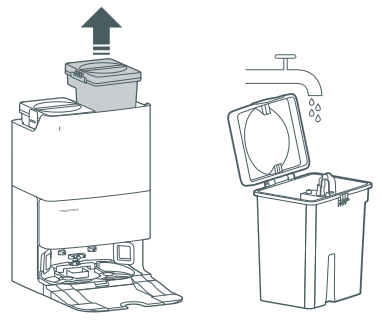

Het schoonwatertankje vullen

Til het schoonwatertankje op, open het deksel en vul het met kraanwater. Sluit na het vullen het deksel, vergrendel de grendel en plaats het schoonwatertankje terug in het dock.

Opmerkingen:

• Gebruik geen desinfectiemiddel om schade te voorkomen en gebruik alleen reinigingsmiddel dat wordt aanbevolen door Roborock.
• Voeg niet te veel reinigingsmiddel toe om te voorkomen dat de robot niet goed werkt door slippen.
• Gebruik alleen koud water om vervorming te voorkomen.
• Als er water vlekken op de buitenkant van het waterreservoir achterblijven, veeg ze dan af met een zachte, droge doek voordat u het reservoir opnieuw installeert.

Reiniging starten

Druk op om de reiniging te starten. De robot plant zijn reinigingsroute en tekent in elke kamer eerst de randen en vult vervolgens de kamer in een zigzagpatroon. Op die manier reinigt de robot alle kamers één voor één, grondig en efficiënt.

1. Zone 1 – Gereinigd.
2. Zone 2 – Gereinigd.
3. Zone 3 – Bezig.
4. Zone 4 – Volgende zone.

Opmerkingen:

• Om ervoor te zorgen dat de robot automatisch begint met reinigen en terugkeert naar het dock, start u de robot vanaf het dock zodra deze volledig is opgeladen. Verplaats het dock niet tijdens het reinigen.
• Het reinigen kan niet starten als de batterij bijna leeg is. Laat de robot opladen voordat u begint met schoonmaken.
• Ruim voor het reinigen snoeren (inclusief het netsnoer van het dock) en waardevolle spullen van de vloer op. Losse voorwerpen kunnen door de robot worden meegesleurd, wat kan leiden tot het loskoppelen van elektrische apparaten of beschadiging van snoeren en eigendommen.
• Als de reiniging in minder dan 10 minuten is voltooid, reinigt de robot het gebied twee keer.
• Als de batterij tijdens een reinigingscyclus bijna leeg raakt, keert de robot automatisch terug naar het dock. Na het opladen hervat de robot waar hij was gebleven.
• De robot trekt de dweilmontages in om het tapijt schoon te maken. U kunt het tapijt ook instellen als een no-gozone in de app om het te vermijden.
• Zorg er voor aanvang van elke reinigingstaak voor dat de dweilen correct zijn geïnstalleerd.

Puntreiniging
Druk tegelijkertijd op en om de puntreiniging te starten.
Reinigingsbereik: De robot reinigt een vierkant gebied van 1,5 m (4,9 ft) × 1,5 m (4,9 ft) gecentreerd op zichzelf.
Opmerking: Na de puntreiniging keert de robot automatisch terug naar het startpunt en gaat naar de stand-by modus.

Alleen dweilen
Druk op om Alleen dweilen te starten. De hoofdborstels en ventilator stoppen met werken en de hoofdborstels gaan omhoog.
Opmerking: In vergelijking met andere reinigingsmodi is het geluid van Alleen dweilen veel lager.

Pauze
Wanneer de robot draait, drukt u op een willekeurige knop om hem te pauzeren, drukt u op om de reiniging te hervatten, drukt u op om hem terug te sturen naar het dock en houdt u ingedrukt om de dweilen te wassen en de reiniging te hervatten.
Opmerking: Als u een gepauzeerde robot handmatig op het dock plaatst, wordt de huidige reiniging beëindigd.

Slaapstand
Als de robot langer dan 10 minuten gepauzeerd is, gaat hij in de slaapstand en knippert het stroomindicatielampje om de paar seconden. Druk op een willekeurige knop om de robot wakker te maken.
Opmerkingen:

• De robot gaat niet in de slaapstand tijdens het opladen.
• De robot wordt automatisch uitgeschakeld als hij langer dan 12 uur in de slaapstand staat.

DND-modus
De standaardperiode Niet storen (DND) loopt van 22:00 tot 08:00 uur. U kunt de app gebruiken om de DND-modus uit te schakelen of de DND-periode te wijzigen, of instellen of automatisch bijvullen, legen en drogen moet worden ingeschakeld, om de indicatielampjes te dimmen of het volume van het spraakbericht te verlagen tijdens de DND-periode.

Kinderslot
Houd ingedrukt om het kinderslot in/uit te schakelen. U kunt dit ook instellen in de app. Eenmaal ingeschakeld, reageert de robot niet op het indrukken van knoppen wanneer hij stilstaat. Wanneer de robot aan het reinigen of docken is, drukt u op een willekeurige knop om hem te pauzeren.

Dweilen wassen
Tijdens het reinigen bepaalt de robot automatisch wanneer hij moet terugkeren naar het dock om dweilen te wassen en het waterreservoir bij te vullen om zijn dweilprestaties te maximaliseren. Om het wassen handmatig te starten, houdt u ingedrukt of tikt u op de bijbehorende knop in de app.

Opmerkingen:

• Om ervoor te zorgen dat de robot de dweilen automatisch wast, start u hem vanaf het dock en vermijdt u het verplaatsen van het dock tijdens het reinigen.
• Raak de schoonwaterdispensers niet aan om brandwonden door heet water te voorkomen.
• De wasfrequentie en -modus van de dweil kan in de app worden gewijzigd.

Leegmaken
Na het reinigen keert de robot terug naar het dock en begint indien nodig met automatisch leegmaken. Om het leegmaken handmatig te starten, drukt u op op de gedockte robot of tikt u op de bijbehorende knop in de app. Druk op een willekeurige knop om het leegmaken te stoppen.
Opmerkingen:

• Wanneer het leegmaken lange tijd niet is gebruikt, leegt u de stofbak handmatig en zorgt u ervoor dat de luchtinlaat vrij is voor optimale leegmaakprestaties.
• Automatisch leegmaken kan worden uitgeschakeld in de app.
• Vermijd frequent handmatig leegmaken.

Drogen
Na het wassen van de dweil of na het reinigen begint het drogen indien nodig. Om het drogen handmatig te starten of te stoppen, tikt u op de bijbehorende knop in de app.
Opmerkingen:

• De droogtijd kan in de app worden gewijzigd.
• Automatisch drogen kan worden uitgeschakeld in de app.
• Blijf uit de buurt van de droogluchtuitlaten tijdens het drogen.

Opladen
Na het reinigen keert de robot automatisch terug naar het dock om op te laden. Druk op om de gepauzeerde robot terug te sturen naar het dock. Het stroomindicatielampje ademt tijdens het opladen van de robot.
Opmerking: Als de robot het dock niet kan vinden, keert hij automatisch terug naar zijn startlocatie. Plaats de robot handmatig op het dock om op te laden.

Fout
Als er een fout optreedt, knippert het stroomindicatielampje rood of brandt het statusindicatielampje continu rood. Er verschijnt een pop-upmelding in de app en er kan een spraakwaarschuwing klinken.
Opmerkingen:

• De robot gaat automatisch in de slaapstand als hij langer dan 10 minuten in een defecte toestand wordt achtergelaten.
• Als u een defecte robot handmatig op het dock plaatst, wordt de huidige reiniging beëindigd.

Het systeem resetten
Als de robot niet reageert wanneer er op een knop wordt gedrukt of niet kan worden uitgeschakeld, reset u het systeem door de magnetische bovenklep te verwijderen, de rubberen plug te openen en op de Reset-knop te drukken.
Opmerking: Na het resetten van het systeem worden bestaande instellingen zoals geplande reiniging en wifi hersteld naar de fabrieksinstellingen.

Fabrieksinstellingen terugzetten
Als de robot na een systeemreset niet goed werkt, schakelt u hem in. Houd ingedrukt en druk tegelijkertijd op de Reset-knop totdat u het spraakbericht "Fabrieksinstellingen terugzetten. Dit duurt ongeveer 5 minuten." hoort. De fabrieksinstellingen van de robot worden dan hersteld.

Routineonderhoud

Opmerking: De vervangingsfrequentie kan variëren afhankelijk van de werkelijke situatie. Als er abnormale slijtage optreedt, vervang de onderdelen dan onmiddellijk.

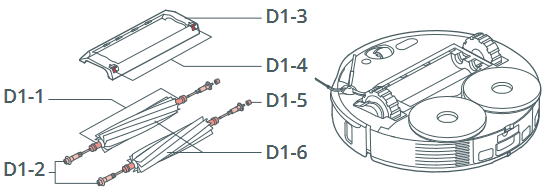

Hoofdborstels

* Elke 2 weken reinigen en elke 6-12 maanden vervangen.

1. Haarblokkerende ringen
2. Hoofdborsteldoppen
3. Hoofdborstelafdekking
4. Hoofdborstelafdekking vergrendelingen
5. Hoofdborstellager
6. Hoofdborstels

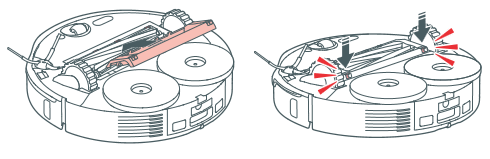

7. Keer de robot om en druk op de vergrendelingen van de hoofdborstelafdekking om de hoofdborstelafdekking te verwijderen.

8. Trek de hoofdborstels eruit en verwijder de hoofdborstellagers, hoofdborsteldoppen en haarblokkerende ringen. Verwijder eventueel verstrikt haar of vuil aan beide uiteinden van de hoofdborstels. Installeer vervolgens de haarblokkerende ringen, hoofdborsteldoppen en dan de hoofdborstellagers opnieuw.

9. Installeer de hoofdborstels opnieuw. Klik de hoofdborstellagers stevig op hun plaats. Plaats de hoofdborstelafdekking pas nadat de lagers goed zijn geïnstalleerd.

10. Installeer de hoofdborstelafdekking opnieuw. Zorg ervoor dat de vier tanden volledig in de sleuven zitten en druk op de vergrendelingen van de hoofdborstelafdekking totdat u een klik hoort. Til vervolgens de hoofdborstelafdekking aan elke kant op om te controleren of deze goed is geïnstalleerd.


Opmerkingen:

• Om de hoofdborstelafdekking stevig te installeren, moet u ervoor zorgen dat u beide vergrendelingen van de hoofdborstelafdekking op hun plaats drukt.
• Het wordt aanbevolen om de hoofdborstels af te vegen met een vochtige doek. Als de hoofdborstels nat zijn, laat ze dan aan de lucht drogen, uit de buurt van direct zonlicht.
• Gebruik geen corrosieve reinigingsvloeistof of desinfectiemiddel om de hoofdborstels te reinigen.
• Om letsel veroorzaakt door messen aan beide uiteinden van de hoofdborstelafdekking te voorkomen, moet u, wanneer de hoofdborstelafdekking op zijn plaats zit, uw lichaam, huisdieren of andere objecten uit de buurt van de hoofdborstels houden.
• Om letsel veroorzaakt door messen die worden gebruikt om haar in de hoofdborstelafdekking te knippen te voorkomen, moet u ervoor zorgen dat u twee hoofdborstels op hun plaats installeert voordat u de hoofdborstelafdekking installeert.

Zijborstel

* Maandelijks reinigen en elke 3-6 maanden vervangen.

1. Draai de schroef van de zijborstel los.
2. Verwijder en reinig de zijborstel. Installeer vervolgens de borstel opnieuw en draai de schroef vast.

Omnidirectioneel wiel

* Reinigen indien nodig.

1. Gebruik een hulpmiddel, zoals een kleine schroevendraaier, om de as uit te wrikken en het wiel eruit te halen.

   Opmerking: De omnidirectionele wielbeugel kan niet worden verwijderd.
2. Spoel het wiel en de as af met water om haar en vuil te verwijderen. Laat aan de lucht drogen, installeer opnieuw en druk het wiel en de as terug op hun plaats.


Hoofdwielen

* Reinigen indien nodig.
Reinig de hoofdwielen met een zachte, droge doek.

Stofbak

* Reinigen indien nodig.

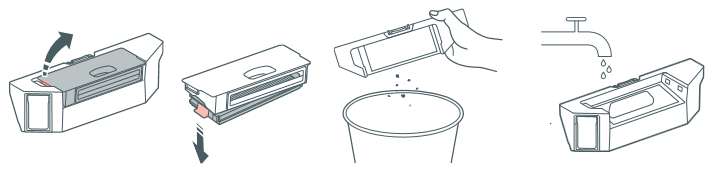

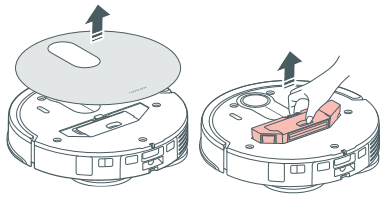

1. Verwijder de magnetische bovenklep van de robot en druk op de vergrendeling van de stofbak om de stofbak eruit te halen.

2. Verwijder de filterafdekking, druk op de filtervergrendeling om het wasbare filter te verwijderen en leeg vervolgens de stofbak.

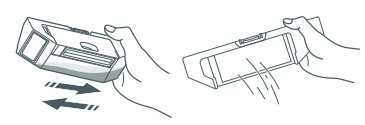

3. Vul de stofbak met schoon water en installeer het wasbare filter opnieuw. Schud de stofbak voorzichtig en giet vervolgens het vuile water eruit.

   Opmerking: Gebruik alleen schoon water zonder reinigingsvloeistof om verstopping te voorkomen.

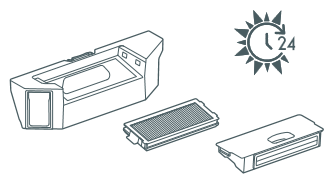

4. Laat de stofbak, filterafdekking en het filter minstens 24 uur volledig drogen voordat u ze opnieuw installeert.

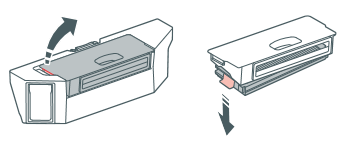

Wasbaar filter

* Elke 2 weken reinigen en elke 6-12 maanden vervangen.

1. Verwijder de filterafdekking en het wasbare filter.

2. Spoel het filter herhaaldelijk en tik erop om zoveel mogelijk vuil te verwijderen.

   Opmerking:Raak het oppervlak van het filter niet aan met handen, borstels of harde voorwerpen om mogelijke schade te voorkomen.
3. Laat het filter minstens 24 uur volledig drogen voordat u het opnieuw installeert.


Mopdoeken

* Reinigen indien nodig en elke 1-3 maanden vervangen.

1. Verwijder de mopdoeken van de mopdoekbevestigingen. Reinig de mopdoeken en laat ze aan de lucht drogen.

   Opmerking: Een vuile mopdoek heeft invloed op de dweilprestaties. Reinig deze voor gebruik.
2. Plak de mopdoeken plat op de bevestigingen.

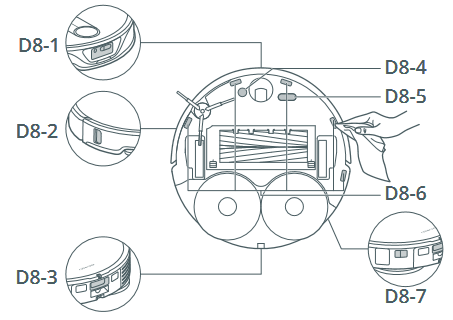

Robotsensoren

* Reinigen indien nodig.
Gebruik een zachte, droge doek om alle sensoren af te vegen en te reinigen, waaronder:

1. Navigatiesensor voor
2. Muur Sensor
3. Communicatiesensor
4. Tapijtsensor
5. Optische stroomsensor
6. Val sensoren
7. Navigatiesensor achter

Het dock verplaatsen

Om het dock te verplaatsen, pakt u met één hand de snoeropbergplaats aan de achterkant vast en met de andere hand de binnenkant van de voorste plank. Til de dockbasis, de handgrepen van de watertank of de deksel van de stofcontainer niet direct op om te voorkomen dat het dock eraf valt.

Vuilwatertank

* Reinigen indien nodig.
Reinig de vuilwatertank regelmatig indien nodig. Open het deksel van de vuilwatertank en giet het vuile water eruit. Vul de tank met schoon water, sluit het deksel, vergrendel het en schud het. Giet het vuile water eruit. Vergrendel het deksel en installeer de tank opnieuw.

Opmerkingen:

• Gebruik alleen koud water om vervorming te voorkomen.
• Als er waterplekken op de buitenkant van de watertank achterblijven, veeg deze dan af met een zachte, droge doek voordat u de tank opnieuw installeert.

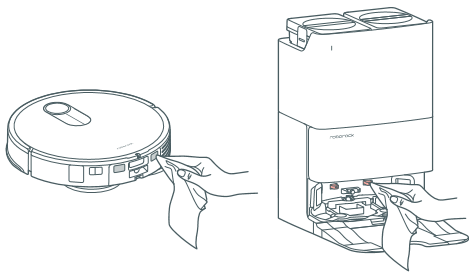

Oplaadcontacten

* Reinigen indien nodig.
Gebruik een zachte, droge doek om de oplaadcontacten op de robot en het dock af te vegen.

De vervangbare stofzak vervangen

* Vervangen indien nodig.

1. Verwijder de deksel van de stofcontainer.

2. Verwijder de vervangbare stofzak en gooi deze weg.

   Opmerkingen:

• De handgreep van de stofzak verzegelt de zak bij het verwijderen om lekken te voorkomen.
• Plaats altijd een stofzak voordat u de deksel van de stofcontainer terugplaatst om automatisch legen zonder de zak te voorkomen. U kunt automatisch legen ook uitschakelen in de app.

3. Reinig het filter met een droge doek, plaats een nieuwe vervangbare stofzak helemaal in de sleuf en spreid deze gelijkmatig uit.

   Opmerking: Zorg ervoor dat de vervangbare stofzak correct is geïnstalleerd om te voorkomen dat afval ontsnapt en het dock beschadigt.
4. Installeer de deksel van de stofcontainer terug op zijn plaats om ervoor te zorgen dat de stofcontainer goed is afgesloten.

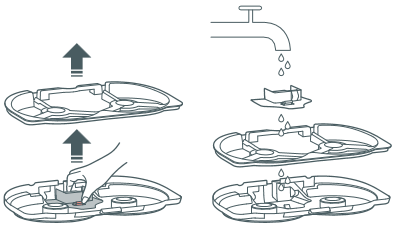

Reinigingsmodule

* Reinigen indien nodig.

1. Verwijder de reinigingsmodule.

2. Verwijder de reinigingsbak en het filter uit de module en spoel ze vervolgens af met water.

3. Installeer het filter en de reinigingsbak opnieuw. Installeer vervolgens de reinigingsmodule opnieuw.


Basisparameters

Robot

Model	QC0CRL
Batterij	14,4 V/5200 mAh (TYP) lithium-ionbatterij
Nominaal ingangsvermogen	20 V 1.5A
Oplaadtijd	Ongeveer 4 uur

Opmerking: Het serienummer staat op een sticker aan de onderkant van de robot.

Leegmaak-, was- en vuldock

Model	EWFD17LRR
Nominale ingangsspanning	120 V~
Nominale frequentie	60 Hz
Nominaal ingangsvermogen (stofafzuiging)	6 A
Nominaal ingangsvermogen (dweilwas met warm water)	12 A
Nominaal ingangsvermogen (Opladen & drogen)	1 A
Nominaal uitgangsvermogen	20 V 1.5 A

Veelvoorkomende problemen

Veiligheidsinformatie

• Uitsluitend te gebruiken met het roborock EWFD17LRR-basisstation.
• Om letsel veroorzaakt door messen die worden gebruikt om haar in de afdekking van de hoofdborstel te knippen, te voorkomen, moet u ervoor zorgen dat u twee hoofdborstels op hun plaats installeert voordat u de afdekking van de hoofdborstel installeert.
• Het product moet worden uitgeschakeld en de stekker moet uit het stopcontact worden gehaald wanneer het niet in gebruik is, voordat u het product reinigt of onderhoudt.
• Sluit alleen aan op een correct geaard stopcontact. Zie aardingsinstructies.
• Het basisstation kan alleen worden gebruikt om de robotstofzuiger op te laden die is uitgerust met een 14,4 V/5200 mAh (TYP) lithium-ionbatterij.

• Gebruik het product alleen in overeenstemming met de gebruikershandleiding. Elk verlies of schade veroorzaakt door onjuist gebruik wordt door de gebruiker gedragen.
• Niet gebruiken als speelgoed. Nauwlettend toezicht is noodzakelijk bij gebruik door of in de buurt van kinderen.
• Spoel de robot en het basisstation niet af.
• Gebruik het product niet om harde of scherpe voorwerpen (zoals decoratieafval, glas en spijkers) schoon te maken om krassen op de robot, het basisstation of de vloer te voorkomen.
• Zorg ervoor dat de stofbak, het wasbare filter, de stofzak, de zijborstel, de dweildoeken, de hoofdborstels en de afdekking van de hoofdborstel op hun plaats zijn geïnstalleerd voordat u gaat schoonmaken.
• Om letsel veroorzaakt door messen aan beide uiteinden van de afdekking van de hoofdborstel te voorkomen, moet u, wanneer de afdekking van de hoofdborstel op zijn plaats zit, uw lichaam, huisdieren of andere objecten uit de buurt van de hoofdborstels houden.
• Niet op de robot of het basisstation zitten of staan.
• Gebruik geen desinfectiemiddel en gebruik alleen de reinigingsoplossing die wordt aanbevolen door Roborock om corrosie of schade te voorkomen.
• Plaats geen lage objecten (zoals schoenen, matten) in de buurt van verhoogde gebieden zoals trappen. Anders kan de robot vallen als gevolg van defecte sensoren.
• Om waterschade te voorkomen, moet u ervoor zorgen dat de vloer waar de robot werkt, vrij is van water.
• Gebruik het product niet in een kamer waar een baby of kind slaapt.
• Verwijder voordat u het product gebruikt, losse voorwerpen zoals draden en alle instabiele, breekbare, kostbare of gevaarlijke voorwerpen van de vloer om te voorkomen dat ze door de robot worden getrokken en persoonlijk letsel of schade aan eigendommen veroorzaken.
• Houd haar, losse kleding, vingers en alle lichaamsdelen van mensen en huisdieren uit de buurt van naden, openingen en bewegende delen van het product om mogelijk letsel te voorkomen.
• Draag de robot niet met de magnetische bovenklep, zijborstel of bumper. Verplaats het basisstation niet door de basis van het basisstation, de handgrepen van de watertank of de afdekking van de stofcontainer op te tillen.
• Plaats het basisstation op een harde, vlakke vloer. Houd het basisstation, de robot en het netsnoer uit de buurt van vuur- en warmtebronnen, zoals een verwarmingsradiator. Vermijd vochtige en smalle ruimtes of locaties waar de robot in de lucht kan worden opgehangen.
• Dit product kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het product en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• De batterij of het oplaadstation niet demonteren, repareren of wijzigen.
• Als het basisstation zich in een gebied bevindt dat gevoelig is voor onweer of met een instabiele spanning, neem dan beschermende maatregelen.
• Gebruik het product niet op hoogpolige tapijten. De effectiviteit van het product kan ook worden verminderd op donkere tapijten.
• Plaats geen voorwerpen bovenop de robot of het basisstation, in de buurt van de zuiginlaat van het basisstation, of bedek ze met voorwerpen (inclusief een stofdichte afdekking).
• Gebruik dit product niet op verhoogde oppervlakken zonder barrières, zoals de vloer van een zolder, een open terras, een glijbaan of de bovenkant van meubels.
• Gebruik het basisstation niet om stenen, papiersnippers of andere voorwerpen op te zuigen die de luchtpijp kunnen blokkeren.
• Gebruik het product niet als het op enigerlei wijze is beschadigd. Neem contact op met de klantenservice voor hulp.
• Gebruik het apparaat altijd in goed geventileerde ruimtes om oververhitting te voorkomen.
• Roborock wijst alle aansprakelijkheid af voor indirecte, incidentele of gevolgschade die voortvloeit uit het gebruik, misbruik of onvermogen om dit product te gebruiken. Deze disclaimer heeft geen invloed op wettelijke rechten die niet kunnen worden afgewezen onder de toepasselijke wetgeving.

AARDINGSINSTRUCTIES
Dit apparaat moet worden geaard. Als het niet goed werkt of kapot gaat, biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op een elektrische schok te verminderen. Dit apparaat is uitgerust met een snoer met een aardgeleider en een aardingsstekker.
De stekker moet in een geschikt stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften.

Een onjuiste aansluiting van de aardgeleider kan leiden tot een risico op elektrische schokken.
Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur als u twijfelt of het stopcontact correct is geaard. Wijzig de stekker die bij het apparaat is geleverd niet - als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.
Dit apparaat is bedoeld voor gebruik op een nominaal 120V-circuit en heeft een aardingsstekker die eruitziet als de stekker die is afgebeeld in schets A in Aardingsmethoden. Zorg ervoor dat het apparaat is aangesloten op een stopcontact met dezelfde configuratie als de stekker.
Er mag geen adapter worden gebruikt met dit apparaat.

Aardingsmethoden

Batterij en opladen

• Veeg de oplaadcontacten niet af met een natte doek of natte handen.
• Als het product lange tijd niet wordt gebruikt, bewaar het dan op een koele, droge plaats nadat het volledig is opgeladen, losgekoppeld en uitgeschakeld. Laad het minstens om de drie maanden op om overontlading van de batterij te voorkomen.
• Gebruik het product niet als de temperatuur hoger is dan 40 °C (104 °F) of lager dan 4 °C (39 °F), of als er vloeistof of plakkerige substantie op de vloer ligt.
• Gooi afgedankte batterijen niet weg. Laat ze achter bij een professionele recyclingorganisatie.
• Om het product te vervoeren, moet u ervoor zorgen dat u het basisstation loskoppelt, de robot uitschakelt en de watertanks leegt. Het gebruik van de originele verpakking wordt aanbevolen.
• Zorg ervoor dat de voedingsspanning voldoet aan de vereisten die op het basisstation staan vermeld.

Uitleg internationale symbolen
~ – wisselstroomsymbool [symbool IEC 60417-5032 (2009-02)]
– gelijkstroomsymbool [symbool IEC 60417-5031 (2009-02)]
– beschermende aarde (beschermende aarding) symbool [symbool IEC 60417-5019 (2009-02)]

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Roborock Qrevo Slim handleiding

Beschikbare talen
