Roborock Qrevo Edge QX0VIM Handleiding
Productoverzicht

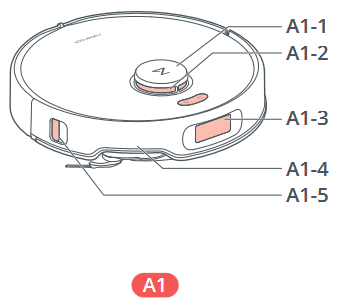

Robot (bovenaanzicht)
—Power/Clean
- Ingedrukt houden om de robot aan of uit te zetten
- Druk om het reinigen te starten
—Stroomindicatorlampje
- Wit: Batterijniveau
![]()
15% - Rood: Batterijniveau < 15%
- Ademend: Opladen of opstarten
- Knipperend rood: Fout
- Ademend blauw: Externe weergave
- Langzaam knipperend blauw: Wachten op WiFi-verbinding
- Snel knipperend blauw: Verbinden
- Continu blauw: Spraakassistent werkt/WiFi verbonden
15%
—Dock
- Robot niet op dock: Druk om het docken te starten/Ingedrukt houden om de spotreiniging te starten
- Robot op dock: Druk om het legen te starten/Ingedrukt houden om de dweilen te wassen
Opmerking: Druk op een willekeurige knop om een actieve robot te pauzeren.
A1-1—Microfoons
A1-2—Verticale bumper
A1-3—LiDAR-sensor
A1-4—LED-vullicht
A1-5—Dockzoeker
A1-6—Reactieve AI-obstakelherkenningssensor
A1-7—Bumper A1-8—Muursensor

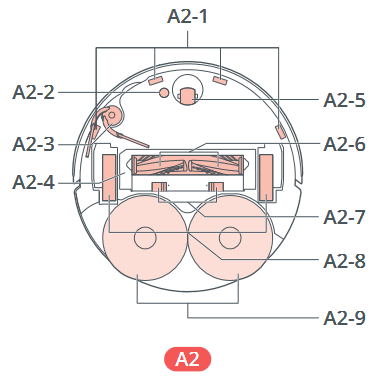

Robot (onderaanzicht)
A2-1—Valdetectiesensoren
A2-2—Tapijtsensor
A2-3—Zijborstel
A2-4—Hoofdborstelafdekking
A2-5—Omnidirectioneel wiel
A2-6—Hoofdborstels
A2-7—Vergrendelingen hoofdborstelafdekking
A2-8—Hoofdwielen
A2-9—Dweilen A3

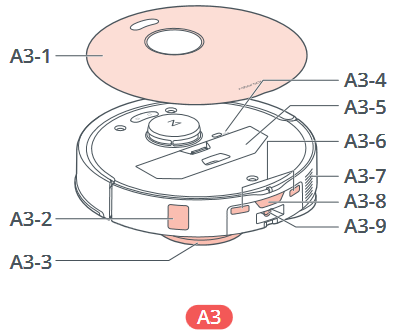

Robot (bovenklep verwijderd)
A3-1—Magnetische bovenklep
A3-2—Zuiginlaat
A3-3—Automatische hef- en rotatiedweilmodules
A3-4—Resetknop
A3-5—Stofbak
A3-6—Oplaadcontacten
A3-7—Luchtuitlaten
A3-8—Communicatiesensor
A3-9—Zelfvulpoort
A3-10—Positioneringsknop

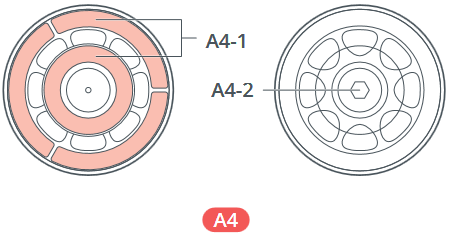

Dweildoekbevestiging
A4-1—Klittenbandpads
A4-2—Dweil-as
Opmerking: Zet de dweilen vlak vast op hun plaats.
Dweildoek

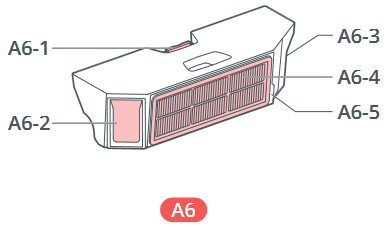

Stofbak
A6-1—Stofbakvergrendeling
A6-2—Zuiginlaat
A6-3—Luchtinlaat
A6-4—Wasbaar filter
A6-5—Filtervergrendeling
Dockbasis
Stroomkabel
Wegwerpstofzak

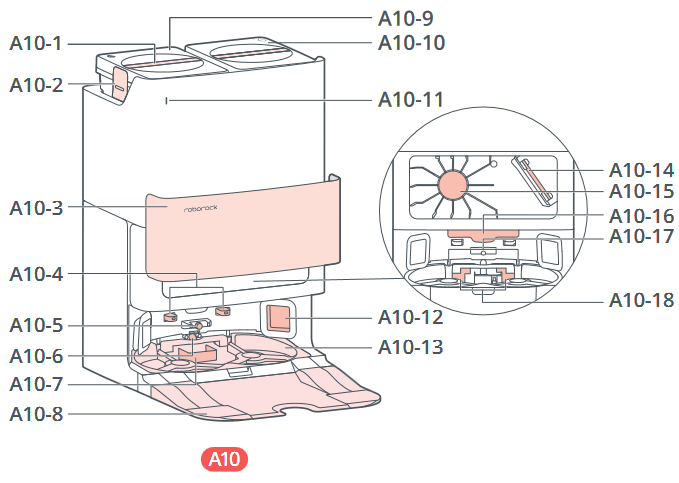

Leeg-, was- en vuldock
A10-1—Handgreep watertank
A10-2—Watertankvergrendeling
A10-3—Stofcontainerdeksel
A10-4—Oplaadcontacten
A10-5—Robotnavulpoort
A10-6—Afvoerpoort
A10-7—Filter reinigingsbak
A10-8—Dockbasis
A10-9—Vuilwatertank
A10-10—Schoonwatertank
A10-11—Statusindicatorlampje
- Ademend: Leegmaken/Dweilen wassen
- Rood: Dockfout
- Uit: Uitgeschakeld/Opladen
A10-12—Zuiginlaat
A10-13—Reinigingsbakmodule
A10-14—Stofzakslot
A10-15—Filter
A10-16—Baken docklocatie
A10-17—Schoonwaterdispensers
A10-18—Drogende luchtuitlaten

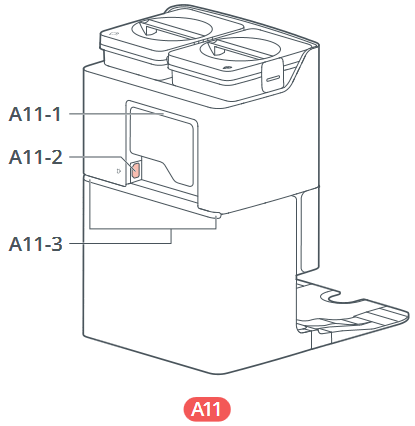

Leeg-, was- en vuldock (achteraanzicht)
A11-1—Opbergvak stroomkabel
A11-2—Stroompoort
A11-3—Kabeluitgangen
Installatie
Belangrijke informatie

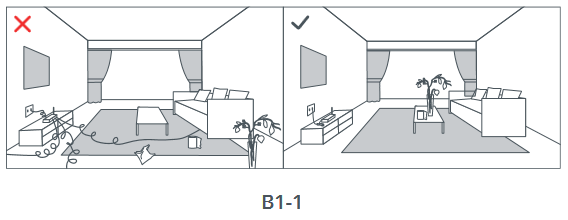

B1-1—Ruim snoeren, harde of scherpe voorwerpen (zoals spijkers en glas) en losse spullen van de grond en verplaats onstabiele, breekbare, kostbare of gevaarlijke voorwerpen om persoonlijk letsel of schade aan eigendommen te voorkomen doordat voorwerpen verstrikt raken in de robot, erdoor worden geraakt of omgestoten.

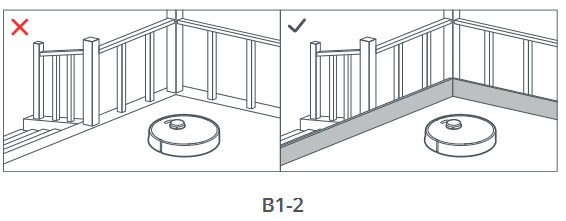

B1-2—Als u de robot gebruikt in een verhoogd gebied (zoals in een duplexappartement), gebruikt u altijd een fysieke veiligheidsbarrière om onbedoelde valpartijen te voorkomen die kunnen leiden tot persoonlijk letsel of schade aan eigendommen.
Opmerkingen:
- Wanneer u de robot voor het eerst gebruikt, volg hem dan tijdens zijn hele reinigingsroute en let op mogelijke problemen. De robot zal in de toekomst zelfstandig kunnen reinigen.
- Om overmatige ophoping van vuil op de dweilen te voorkomen, moeten vloeren minstens drie keer worden gestofzuigd vóór de eerste dweilcyclus.
Montage

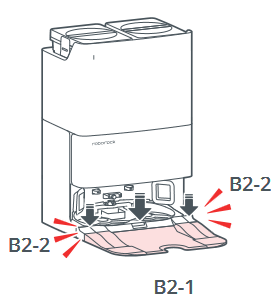

B2-1—Bevestig de dockbasis door beide zijden van de basis en het verbindingsstuk in het midden stevig naar beneden te drukken totdat u een klik hoort.
B2-2—Klik
Opmerking: Wanneer u het dock verplaatst, zet u de watertanks vast om te voorkomen dat ze eraf vallen.
B2-3—Sluit het netsnoer aan op de achterkant van het dock en bewaar het overtollige snoer in de opbergvak.
Opmerking: Het netsnoer kan aan beide kanten uitkomen.
B2-4—Lijn de dweilassen uit en installeer ze in de robot op hun plaats totdat u een klik hoort.
B2-5—Klik

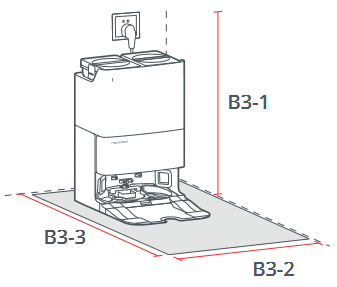

Het dock positioneren
Plaats het dock op een harde, vlakke vloer (hout/tegels/beton enz.), vlak tegen een muur, en reserveer een ruimte van minstens 0,9 m hoog, 0,4 m breed en 1,2 m diep. Zorg ervoor dat de locatie een goede wifi-dekking heeft voor een betere ervaring met de mobiele app. Steek de stekker in het stopcontact en zorg ervoor dat het statusindicatorlampje brandt.
B3-1—Meer dan 0,9 m
B3-2—Meer dan 0,4 m
B3-3—Meer dan 1,2 m
Opmerkingen:
- Als het netsnoer verticaal naar de grond hangt, kan het door de robot worden gegrepen, waardoor het dock wordt verplaatst of losgekoppeld.
- Het statusindicatorlampje brandt wanneer het dock is ingeschakeld en is uit wanneer de robot wordt opgeladen.
- Het statusindicatorlampje wordt rood als er een fout optreedt.
- Plaats het dock op een harde, vlakke vloer uit de buurt van vuur, hitte en water. Vermijd smalle ruimtes of locaties waar de robot in de lucht kan hangen.
- Als u het dock op een zachte ondergrond (tapijt/mat) plaatst, kan het dock kantelen en problemen veroorzaken bij het docken en vertrekken.
- Houd het dock uit de buurt van direct zonlicht of iets dat het baken van de docklocatie kan blokkeren, anders kan de robot niet terugkeren naar het dock.
- Gebruik het dock niet zonder schoonwatertank, vuilwatertank, stofcontainerdeksel, wegwerpstofzak of reinigingsbakmodule.
- Onderhoud het dock volgens het routineonderhoud. Reinig het netsnoer en de oplaadcontacten van het dock niet met een natte doek of tissue.
- Alle docks worden onderworpen aan tests op waterbasis voordat ze de fabriek verlaten. Het is normaal dat er een kleine hoeveelheid water in de waterweg van het dock achterblijft.
Inschakelen en opladen
Houd
ingedrukt om de robot in te schakelen. Wacht tot het stroomindicatorlampje continu brandt en plaats de robot voor het dock. Zorg ervoor dat het dock is aangesloten. Druk vervolgens op
en de robot keert automatisch terug naar het dock om op te laden. De robot is uitgerust met een ingebouwd, krachtig oplaadbaar lithium-ionbatterijpakket. Om de prestaties van de batterij te behouden, houdt u de robot opgeladen.
B4-1—Statusindicatorlampje dock uit, stroomindicatorlampje robot ademend: Opladen.
Opmerking: De robot kan mogelijk niet worden ingeschakeld als de batterij bijna leeg is. Plaats de robot in dit geval op het dock om op te laden.
Verbinding maken met de app
De app downloaden
Zoek naar "Roborock" in de App Store of Google Play of scan de QR-code om de app te downloaden en te installeren.
WiFi resetten
Houd en tegelijkertijd ingedrukt totdat u het spraakbericht "Resetting WiFi" (WiFi resetten) hoort. De reset is voltooid wanneer het stroomindicatorlampje langzaam blauw knippert. De robot wacht dan op een verbinding.
Opmerking: Als u geen verbinding kunt maken met de robot vanwege uw routerconfiguratie, een vergeten wachtwoord of een andere reden, reset u de wifi en voegt u uw robot toe als een nieuw apparaat.
Apparaat toevoegen
Open de Roborock-app, tik op de knop "Add Device" (Apparaat toevoegen) of "+" en voeg uw apparaat toe volgens de instructies in de app.
Opmerkingen:
- Het daadwerkelijke proces kan variëren als gevolg van voortdurende app-updates. Volg de instructies in de app.
- Alleen 2,4 GHz wifi wordt ondersteund.
- Als de robot langer dan 5 minuten wacht op een verbinding, wordt wifi automatisch uitgeschakeld. Als u opnieuw verbinding wilt maken, reset u de wifi voordat u verdergaat.
Gebruiksaanwijzing
In-/uitschakelen
Houd
ingedrukt om de robot in te schakelen. Het stroomindicatielampje gaat branden en de robot staat in de stand-bymodus. Houd ingedrukt om de robot uit te schakelen en de reinigingscyclus te voltooien.
Opmerking: De robot kan niet worden uitgeschakeld tijdens het opladen.

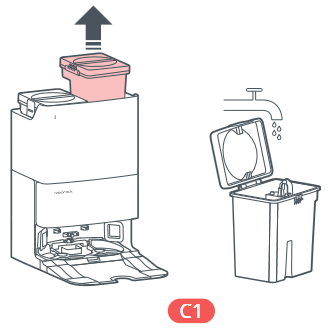

Het schoonwatertankje vullen
Til het schoonwatertankje op, open de deksel en vul het met kraanwater. Sluit na het vullen de deksel, vergrendel de grendel en plaats het schoonwatertankje terug in het dock.
Opmerkingen:
- Gebruik geen desinfectiemiddel om schade te voorkomen en gebruik alleen een reinigingsoplossing die wordt aanbevolen door Roborock.
- Voeg niet te veel reinigingsoplossing toe om te voorkomen dat de robot niet goed werkt door slippen.
- Gebruik alleen koud water om vervorming te voorkomen.
- Als er waterresten op de buitenkant van het waterreservoir achterblijven, veeg ze dan af met een zachte, droge doek voordat u het reservoir terugplaatst.
Reiniging starten
Druk op om de reiniging te starten. De robot plant zijn reinigingsroute en tekent in elke kamer eerst de randen en vult vervolgens de kamer in een zigzagpatroon. Op die manier reinigt de robot alle kamers één voor één, grondig en efficiënt.
Opmerkingen:
- Om ervoor te zorgen dat de robot automatisch terugkeert naar het dock, start u de robot vanaf het dock en verplaatst u het dock niet tijdens het reinigen.
- De reiniging kan niet starten als het batterijniveau te laag is.
- Laad de robot op voordat u een schoonmaakbeurt start.
- Ruim voor het reinigen snoeren (inclusief het netsnoer van het dock) en waardevolle spullen van de vloer. Losse voorwerpen kunnen door de robot worden meegesleurd, wat kan leiden tot het loskoppelen van elektrische apparaten of schade aan snoeren en eigendommen.
- Als het reinigen in minder dan 10 minuten is voltooid, reinigt de robot het gebied twee keer.
- Als de batterij tijdens een reinigingscyclus bijna leeg is, keert de robot automatisch terug naar het dock. Na het opladen gaat de robot verder waar hij gebleven was.
- De robot trekt de dweilmontages in om het tapijt te reinigen. U kunt het tapijt ook instellen als verboden zone in de app om het te vermijden.
- Zorg ervoor dat de dweilen goed zijn geïnstalleerd voordat u met een reinigingstaak begint.
Spotreiniging
Houd
ingedrukt om de spotreiniging te starten. Reinigingsbereik: De robot reinigt een vierkant gebied van 1,5 m (4,9 ft) × 1,5 m (4,9 ft) gecentreerd op zichzelf.
Opmerking: Na de spotreiniging keert de robot automatisch terug naar het startpunt en staat hij in de stand-bymodus.
Pauze
Wanneer de robot draait, drukt u op een willekeurige knop om hem te pauzeren, drukt u op om de reiniging te hervatten. Druk op
op een gepauzeerde robot om hem terug te sturen naar het dock.
Opmerking: Als u een gepauzeerde robot handmatig op het dock plaatst, wordt de huidige reiniging beëindigd.
Slaapstand
Als de robot langer dan 10 minuten is gepauzeerd, gaat hij in de slaapstand en knippert het stroomindicatielampje om de paar seconden. Druk op een willekeurige knop om de robot wakker te maken.
Opmerkingen:
- De robot gaat niet in de slaapstand tijdens het opladen.
- De robot wordt automatisch uitgeschakeld als hij langer dan 12 uur in de slaapstand staat.
DND-modus
De standaardperiode Niet Storen (DND) loopt van 22:00 tot 08:00 uur. U kunt de app gebruiken om de DND-modus uit te schakelen of de DND-periode te wijzigen, of instellen of u automatisch bijvullen, legen en drogen wilt inschakelen, de indicatielampjes wilt dimmen of het volume van het spraakbericht wilt verlagen tijdens de DND-periode.
Dweilen wassen
Tijdens het reinigen bepaalt de robot automatisch wanneer hij moet terugkeren naar het dock om de dweilen te wassen en het waterreservoir bij te vullen om de dweilprestaties te maximaliseren. Om het wassen handmatig te starten, tikt u op de bijbehorende knop in de app. Druk op een willekeurige knop om het wassen te stoppen.
Opmerkingen:
- Om ervoor te zorgen dat de robot de dweilen automatisch wast, start u hem vanaf het dock en vermijdt u het verplaatsen van het dock tijdens het reinigen.
- Raak de schoonwaterdispensers niet aan om brandwonden door heet water te voorkomen.
- De wasfrequentie en -modus van de dweil kunnen in de app worden gewijzigd.
Leegmaken
Na het reinigen keert de robot terug naar het dock en begint het automatisch leegmaken indien nodig. Om het legen handmatig te starten, drukt u op op de gedockte robot of tikt u op de bijbehorende knop in de app. Druk op een willekeurige knop om het legen te stoppen.
Opmerkingen:
- Wanneer het legen lange tijd niet is gebruikt, leegt u de stofbak handmatig en zorgt u ervoor dat de luchtinlaat vrij is voor optimale leegprestaties.
- Automatisch legen kan worden uitgeschakeld in de app.
- Vermijd frequent handmatig legen.
- Niet gebruiken zonder deksel van de stofcontainer of wegwerpstofzak die op zijn plaats is geïnstalleerd.
Drogen
Na het wassen van de dweil of na het reinigen begint het drogen indien nodig. Om het drogen handmatig te starten of te stoppen, tikt u op de bijbehorende knop in de app.
Opmerkingen:
- De droogduur kan worden gewijzigd in de app.
- Automatisch drogen kan worden uitgeschakeld in de app.
- Blijf uit de buurt van de droogluchtuitlaten tijdens het drogen.
Opladen
Na het reinigen keert de robot automatisch terug naar het dock om op te laden. Druk op om de gepauzeerde robot terug te sturen naar het dock. Het stroomindicatielampje ademt tijdens het opladen van de robot.
Opmerking: Als de robot het dock niet kan vinden, keert hij automatisch terug naar zijn startpositie. Plaats de robot handmatig op het dock om hem op te laden.
Fout
Als er een fout optreedt, knippert het stroomindicatielampje rood of brandt het statusindicatielampje continu rood. Er verschijnt een pop-upmelding in de app en er kan een spraakwaarschuwing klinken.
Opmerkingen:
- De robot gaat automatisch in de slaapstand als hij langer dan 10 minuten in een defecte staat wordt achtergelaten.
- Als u een defecte robot handmatig op het dock plaatst, wordt de huidige reiniging beëindigd.
Het systeem resetten
Als de robot niet reageert wanneer op een knop wordt gedrukt of niet kan worden uitgeschakeld, reset u het systeem door de magnetische bovenklep te verwijderen en op de Reset-knop te drukken.
Opmerking: Na het resetten van het systeem worden bestaande instellingen, zoals geplande reiniging en wifi, hersteld naar de fabrieksinstellingen.
Fabrieksinstellingen herstellen
Als de robot na een systeemreset niet goed functioneert, zet u hem aan. Houd ingedrukt en druk tegelijkertijd op de Reset-knop totdat u het spraakbericht "Fabrieksinstellingen herstellen. Dit duurt ongeveer 5 minuten." hoort. De robot wordt dan teruggezet naar de fabrieksinstellingen.
Routineonderhoud
Opmerking: de vervangingsfrequentie kan variëren met de werkelijke situatie. Vervang de onderdelen onmiddellijk als er abnormale slijtage optreedt.

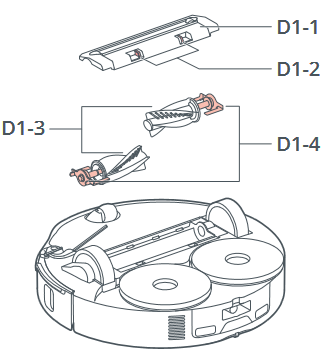

Hoofdborstels
* Om de 2 weken reinigen en om de 6-12 maanden vervangen.
D1-1—Hoofdborstelafdekking
D1-2—Vergrendelingen hoofdborstelafdekking
D1-3—Hoofdborstels
D1-4—Hoofdborstellager
D1-5—Draai de robot om en druk de twee vergrendelingen naar binnen om de hoofdborstelafdekking te verwijderen.

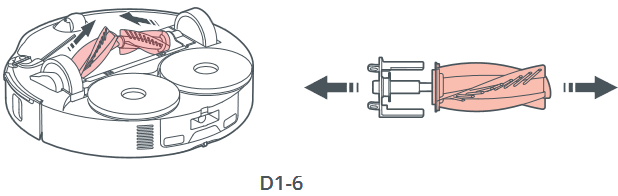

D1-6—Til de hoofdborstels op en trek ze eruit, verwijder lagers en verwijder eventuele verwarde haren of vuil aan beide uiteinden van de hoofdborstels en lagers.

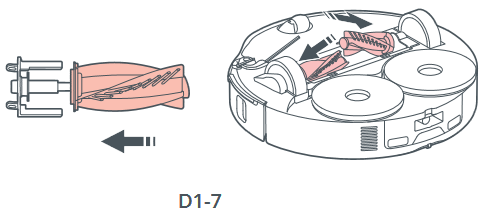

D1-7—Plaats de hoofdborstellagers terug. En plaats vervolgens de hoofdborstels terug en zorg ervoor dat de kleur van de hoofdborstel, het hoofdborstellager en de pijl op de robot overeenkomen.

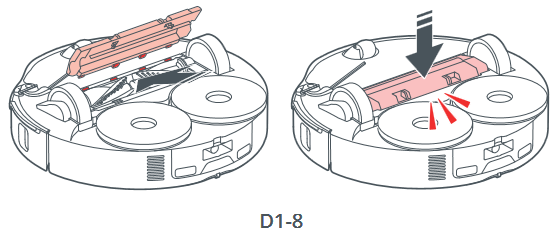

D1-8— Plaats de hoofdborstelafdekking terug. Zorg ervoor dat de vier tanden volledig in de sleuven zitten en druk op de hoofdborstelafdekking totdat u hoort dat deze met een klik vastklikt.
Opmerkingen:
- Om de hoofdborstelafdekking stevig te installeren, moet u ervoor zorgen dat u beide vergrendelingen van de hoofdborstelafdekking op hun plaats drukt.
- Het wordt aanbevolen om de hoofdborstels af te vegen met een vochtige doek. Als de hoofdborstels nat zijn, laat u ze aan de lucht drogen, uit de buurt van direct zonlicht.
- Gebruik geen corrosieve reinigingsvloeistof of ontsmettingsmiddel om de hoofdborstels te reinigen.
Zijborstel
* Maandelijks reinigen en om de 3-6 maanden vervangen.

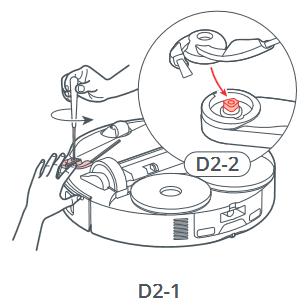

D2-1—Draai de robot om, draai de zijborstel los, verwijder en reinig deze vervolgens.
D2-2—Lijn de centrale groef uit met de verhoogde positie op de robot en draai vervolgens de schroef vast om de zijborstel terug te plaatsen.
Omnidirectioneel wiel
* Reinig indien nodig.

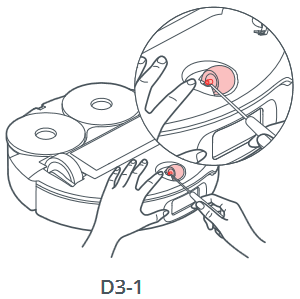

D3-1—Gebruik een gereedschap, zoals een kleine schroevendraaier, om de as eruit te wrikken en het wiel eruit te halen.
Opmerking: de omnidirectionele wielbeugel kan niet worden verwijderd.
D3-2—Spoel het wiel en de as af met water om eventuele haren en vuil te verwijderen. Laat aan de lucht drogen, plaats terug en druk het wiel en de as terug op hun plaats.

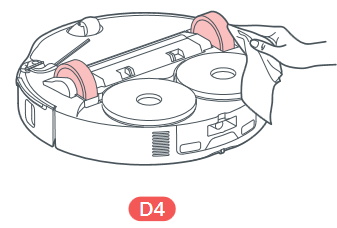

Hoofdwielen
* Reinig indien nodig.
Reinig de hoofdwielen met een zachte, droge doek.
Stofbak
* Reinig indien nodig.

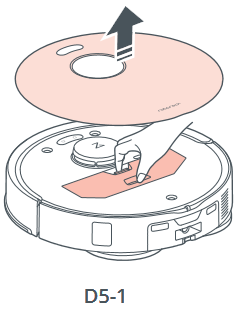

D5-1—Verwijder de magnetische bovenklep van de robot en druk op de stofbakvergrendeling om de stofbak eruit te halen.

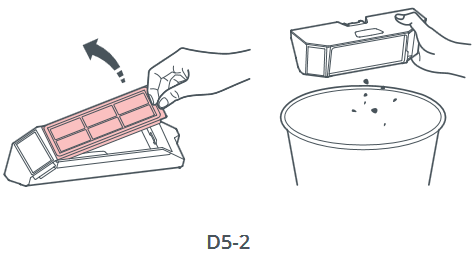

D5-2—Verwijder het wasbare filter en leeg de stofbak.
D5-3—Vul de stofbak met schoon water en plaats het wasbare filter terug. Schud de stofbak voorzichtig en giet vervolgens het vuile water eruit.
Opmerking: gebruik alleen schoon water zonder reinigingsvloeistof om verstopping te voorkomen.

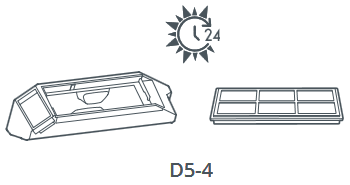

D5-4—Laat de stofbak en het wasbare filter minstens 24 uur volledig drogen voordat u ze terugplaatst.
Wasbaar filter
* Om de 2 weken reinigen en om de 6-12 maanden vervangen.
D6-1—Verwijder het filter.
D6-2—Spoel het filter herhaaldelijk af en tik erop om zoveel mogelijk vuil te verwijderen.
Opmerking: raak het oppervlak van het filter niet aan met handen, borstels of harde voorwerpen om mogelijke schade te voorkomen.
D6-3—Laat het filter minstens 24 uur volledig drogen voordat u het terugplaatst.
Mopdoeken
* Reinig indien nodig en vervang elke 1-3 maanden.
D7-1—Verwijder de mopdoeken van de mopdoekbevestigingen. Reinig de mopdoeken en laat ze aan de lucht drogen.
Opmerking: een vuile mopdoek heeft invloed op de dweilprestaties. Reinig deze voor gebruik.
D7-2—Plak de mopdoeken plat op de bevestigingen.

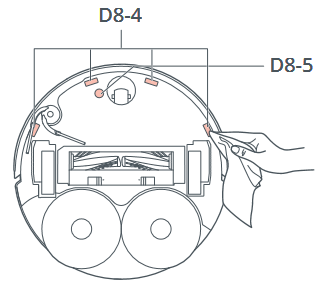

Robotsensoren
* Reinig indien nodig.
Gebruik een zachte, droge doek om alle sensoren af te vegen en te reinigen, waaronder:

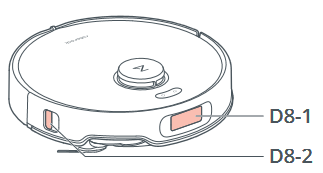

D8-1—Dock Locator
D8-2—Reactive AI-obstakelherkenningssensor

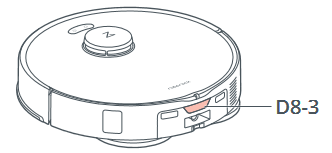

D8-3—Muursensor
D8-4—Communicatiesensor
D8-5—Cliff Sensors
D8-6—Tapijtsensor

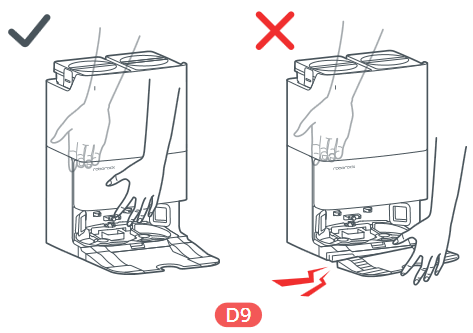

Het dock verplaatsen
Om het dock te verplaatsen, pakt u met één hand de handgreep aan de achterkant vast en met de andere hand de binnenkant van de voorste plank. Til de dockbasis, de handgrepen van de watertank of de deksel van de stofcontainer niet direct op om te voorkomen dat het dock eraf valt.

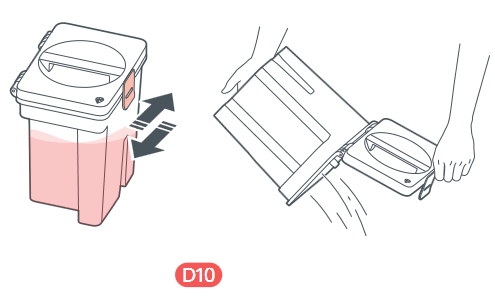

Vuilwatertank
* Reinig indien nodig.
Open het deksel van de vuilwatertank en giet het vuile water eruit. Vul de tank met schoon water, sluit het deksel, vergrendel de grendel en schud. Giet het vuile water eruit. Vergrendel het deksel en plaats de tank terug.
Opmerkingen:
- Gebruik alleen koud water om vervorming te voorkomen.
- Als er waterresten aan de buitenkant van de watertank achterblijven, veeg ze dan af met een zachte, droge doek voordat u de tank terugplaatst.

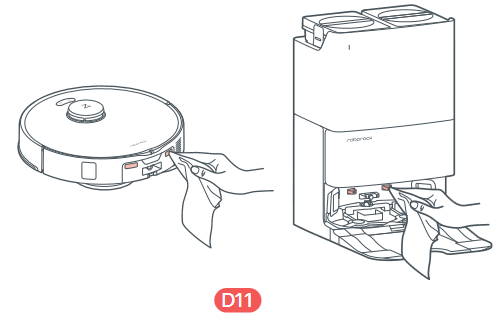

Oplaadcontacten
* Reinig indien nodig.
Gebruik een zachte, droge doek om de oplaadcontacten op de robot en het dock af te vegen.
De wegwerpstofzak vervangen
* Vervang indien nodig.

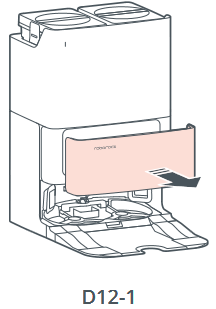

D12-1—Verwijder de deksel van de stofcontainer.

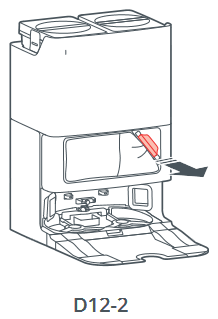

D12-2—Verwijder de wegwerpstofzak en gooi deze weg.
Opmerkingen:
- De handgreep van de stofzak sluit de zak af bij verwijdering om lekkage te voorkomen.
- Plaats altijd een stofzak voordat u de deksel van de stofcontainer terugplaatst om automatisch legen zonder de zak te voorkomen. U kunt automatisch legen ook uitschakelen in de app.

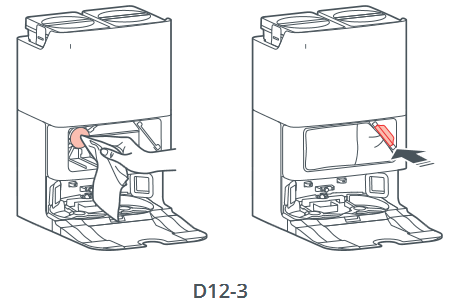

D12-3—Reinig het filter met een droge doek, steek een nieuwe wegwerpstofzak helemaal in de sleuf en spreid deze gelijkmatig uit.
Opmerking: zorg ervoor dat de wegwerpstofzak correct is geïnstalleerd om te voorkomen dat er afval ontsnapt en het dock beschadigt.

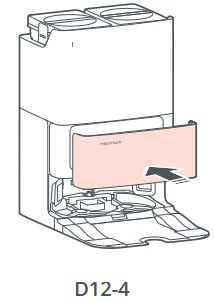

D12-4—Plaats de deksel van de stofcontainer terug om ervoor te zorgen dat de stofcontainer goed is afgesloten.
Reinigingsmodule
* Reinig indien nodig.

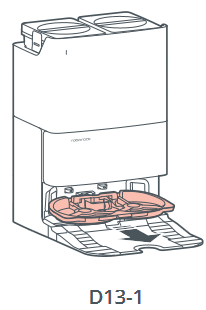

D13-1—Verwijder de reinigingsmodule.

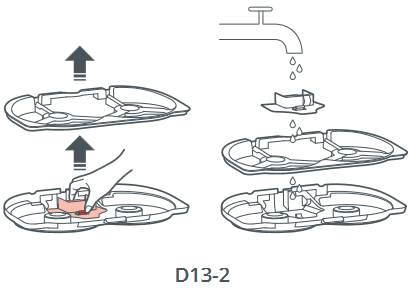

D13-2—Verwijder de reinigingsbak en het filter uit de module en spoel ze vervolgens af met water.

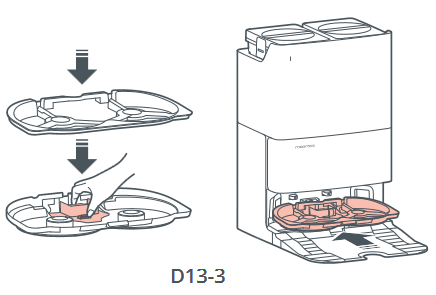

D13-3—Plaats het filter en de reinigingsbak terug. Plaats vervolgens de reinigingsmodule terug.
Basisparameters
Robot
| Model | QX0VIM |
| Batterij | 14,4 V/6400 mAh (TYP) lithium-ionbatterij |
| Nominaal ingangsvermogen | 20 V 1,5 A |
| Oplaadtijd | Circa 4 uur |
Opmerking: het serienummer staat op een sticker aan de onderkant van de robot.
Empty Wash Fill Dock
| Model | EWFD30LRR |
| Nominale ingangsspanning | 120 V~ |
| Nominale frequentie | 60 Hz |
| Nominale ingang (stofopvang) | 6 A |
| Nominale ingang (dweilen met heet water) | 12 A |
| Nominale ingang (Opladen en drogen) | 1 A |
| Nominaal uitgangsvermogen | 20 V 1,5 A |
De batterij verwijderen
* De volgende informatie is alleen van toepassing bij het weggooien van de robot en mag niet worden gevolgd voor de dagelijkse bediening.
De chemische stoffen in de ingebouwde lithium-ionbatterij van dit product kunnen milieuvervuiling veroorzaken. Verwijder de batterij voordat u dit product weggooit en geef het af aan een professionele batterijrecyclingfaciliteit voor gecentraliseerde verwijdering.
De batterij verwijderen:
- Gebruik de robot zonder verbinding te maken met het dock totdat de batterij leeg is.
- Schakel de robot uit.
- Schroef de batterijklep los.
- Verwijder de batterijklep.
- Druk op de vergrendeling om de batterijconnector eruit te trekken en de batterij te verwijderen.
Opmerkingen:
- Zorg ervoor dat de batterij volledig leeg is en dat de robot is losgekoppeld van het dock voordat u de batterij verwijdert.
- Verwijder het hele batterijpakket. Vermijd beschadiging van de behuizing van het batterijpakket om kortsluiting of lekkage van gevaarlijke stoffen te voorkomen.
- In geval van onbedoeld contact met batterijvloeistof, grondig spoelen met water en onmiddellijk medische hulp inroepen.
Veelvoorkomende problemen
| Probleem | Oplossing |
| Kan niet worden ingeschakeld |
|
| Kan niet worden opgeladen |
|
| Langzaam opladen |
|
| Kan niet terugkeren naar het dock |
|
| Abnormaal gedrag |
|
| Geluid tijdens het reinigen |
|
| Kan geen verbinding maken met wifi |
|
| Wordt er altijd stroom verbruikt als de robot op het dock staat? |
|
| Moet de robot minstens 16 uur worden opgeladen voor de eerste drie keer dat hij wordt gebruikt? |
|
| De robot hervat het reinigen niet na het opladen |
|
| De robot begint bepaalde plekken over te slaan | De wandsensor, klifsensoren of tapijtsensor kunnen vuil zijn. Reinig ze met een zachte, droge doek. |
| Gepland reinigen werkt niet | Houd de robot opgeladen. Gepland reinigen kan alleen beginnen als het batterijniveau hoger is dan 15%. |
| Het statusindicatielampje brandt continu rood |
|
| Verminderde leegmaakprestaties of ongebruikelijk geluid bij het leegmaken |
|
| Verminderde prestaties van het dweilen |
|
| Kan het automatisch drogen niet starten |
|
| Kan niet automatisch legen |
|
| Kan de dweildoeken niet wassen |
|
| Kan de dweildoeken niet met warm water wassen |
|
| Kan de dweil niet verlengen |
|
| De zijborstel kan niet worden verlengd |
|
Veiligheidsinformatie
- Alleen voor gebruik met roborock EWFD30LRR-dockingstation.
- Het product moet worden uitgeschakeld en de stekker moet uit het stopcontact worden verwijderd wanneer het niet in gebruik is, voordat het product wordt gereinigd of onderhouden.
- Sluit alleen aan op een correct geaard stopcontact. Zie aardingsinstructies.
- Het dockingstation kan alleen worden gebruikt om de robotstofzuiger op te laden die is uitgerust met een 14,4 V/6400 mAh (TYP) lithium-ionbatterij.
- Gebruik het product alleen in overeenstemming met de gebruikershandleiding. Elk verlies of schade veroorzaakt door onjuist gebruik is voor rekening van de gebruiker.
- Niet gebruiken als speelgoed. Nauwlettend toezicht is noodzakelijk bij gebruik door of in de buurt van kinderen.
- Spoel de robot en het dock niet af.
- Gebruik het product niet om harde of scherpe voorwerpen (zoals decoratieafval, glas en spijkers) schoon te maken om krassen op de robot, het dock of de vloer te voorkomen.
- Zorg ervoor dat de stofbak, het wasbare filter, de stofzak, de zijborstel, de dweildoeken, de hoofdborstels en de afdekking van de hoofdborstel op hun plaats zijn geïnstalleerd voordat u gaat reinigen.
- Niet op de robot of het dock zitten of staan.
- Om corrosie of schade te voorkomen, mag u geen desinfectiemiddel gebruiken en alleen de door Roborock aanbevolen reinigingsoplossing gebruiken.
- Plaats geen lage voorwerpen (zoals schoenen, matten) in de buurt van verhoogde gebieden zoals trappen. Anders kan de robot naar beneden vallen als gevolg van defecte sensoren.
- Om waterschade te voorkomen, moet u ervoor zorgen dat de vloer waar de robot werkt, vrij is van water.
- Gebruik het product niet in een kamer waar een baby of kind slaapt.
- Verwijder voordat u het product gebruikt, losse voorwerpen zoals draden en alle instabiele, breekbare, kostbare of gevaarlijke voorwerpen van de vloer om te voorkomen dat ze door de robot worden getrokken en persoonlijk letsel of materiële schade veroorzaken.
- Houd haar, losse kleding, vingers en alle lichaamsdelen van mensen en huisdieren uit de buurt van naden, openingen en bewegende delen van het product om mogelijk letsel te voorkomen.
- Draag de robot niet met behulp van de verticale bumper, magnetische bovenklep, zijborstel of bumper. Verplaats het dock niet door de dockbasis, de handgrepen van de watertank of het deksel van de stofcontainer op te tillen.
- Plaats het dock op een harde, vlakke vloer. Houd het dock, de robot en het netsnoer uit de buurt van vuur en warmtebronnen zoals een verwarmingsradiator. Vermijd vochtige en smalle ruimtes of locaties waar de robot in de lucht kan hangen.
- Dit product kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het product en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
- De batterij of het oplaadstation niet demonteren, repareren of wijzigen.
- Als het dock zich in een gebied bevindt dat gevoelig is voor onweer of met onstabiele spanning, neem dan beschermingsmaatregelen.
- Gebruik het product niet op hoogpolige tapijten. De effectiviteit van het product kan ook worden verminderd op donkere tapijten.
- Plaats geen voorwerpen bovenop de robot of het dock, in de buurt van de zuiginlaat van het dock, of bedek ze met een item (inclusief een stofhoes).
- Gebruik dit product niet op verhoogde oppervlakken zonder barrières, zoals de vloer van een zolder, een open terras, een glijbaan of de bovenkant van meubels.
- Gebruik het dock niet om stenen, papiersnippers of andere voorwerpen op te rapen die het luchtkanaal kunnen blokkeren.
- Gebruik het product niet als het op enigerlei wijze beschadigd is. Neem contact op met de klantenservice voor hulp.
- Gebruik het apparaat altijd in goed geventileerde ruimtes om oververhitting te voorkomen.
- Roborock wijst alle aansprakelijkheid af voor indirecte, incidentele of gevolgschade die voortvloeit uit het gebruik, misbruik of onvermogen om dit product te gebruiken. Deze disclaimer heeft geen invloed op wettelijke rechten die niet kunnen worden afgewezen onder de toepasselijke wetgeving.
AARDINGSINSTRUCTIES
Dit apparaat moet worden geaard. Als het defect raakt, biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Dit apparaat is uitgerust met een snoer met een aardingsgeleider en een aardingsstekker.
De stekker moet in een geschikt stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.
Een onjuiste aansluiting van de aardingsgeleider kan leiden tot een risico op elektrische schokken.
Raadpleeg een gekwalificeerde elektricien of servicepersoon als u twijfelt of het stopcontact correct is geaard. Wijzig de stekker die bij het apparaat wordt geleverd niet – als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.
Dit apparaat is bedoeld voor gebruik op een nominaal 120V-circuit en heeft een aardingsstekker die eruitziet als de stekker die is afgebeeld in schets A in aardingsmethoden. Zorg ervoor dat het apparaat is aangesloten op een stopcontact met dezelfde configuratie als de stekker.
Er mag geen adapter worden gebruikt met dit apparaat.
Aardingsmethoden
Batterij en opladen
- Veeg de oplaadcontacten niet af met een natte doek of natte handen.
- Als het product lange tijd niet wordt gebruikt, bewaar het dan op een koele, droge plaats nadat het volledig is opgeladen, losgekoppeld en uitgeschakeld. Laad het minstens om de drie maanden op om overontlading van de batterij te voorkomen.
- Gebruik het product niet als de temperatuur hoger is dan 40°C (104°F) of lager dan 4°C (39°F), of als er vloeistof of een plakkerige stof op de vloer ligt.
- Gooi afgedankte batterijen niet weg. Laat ze achter bij een professionele recyclingorganisatie.
- Om het product te vervoeren, moet u ervoor zorgen dat u het dock loskoppelt, de robot uitschakelt en de watertanks leegmaakt. Het gebruik van de originele verpakking wordt aanbevolen.
- Zorg ervoor dat de voedingsspanning voldoet aan de vereisten die op het dock staan vermeld.
Uitleg internationale symbolen
~ – Wisselstroomsymbool [symbool IEC 60417-5032 (2009-02)]
– Gelijkstroomsymbool [symbool IEC 60417-5031 (2009-02)]
– Aardingssymbool (beschermende aarding) [symbool IEC 60417-5019 (2009-02)]
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Roborock Qrevo Edge QX0VIM Handleiding
