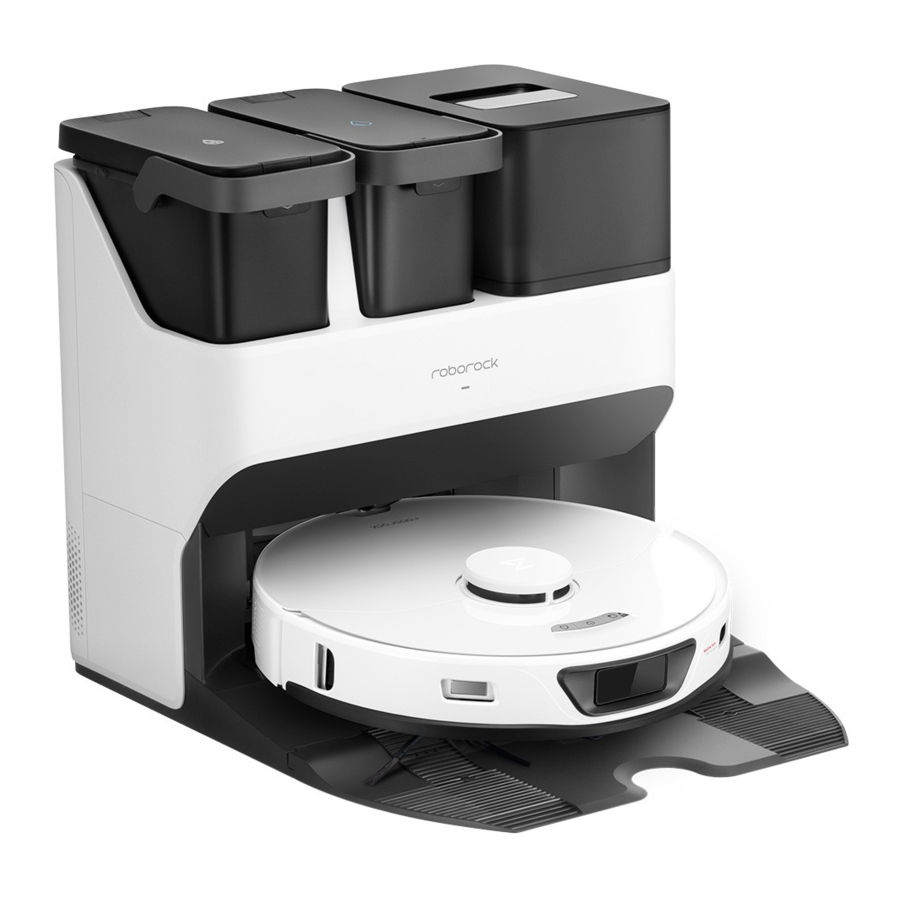

Roborock S7 Max Ultra - Handleiding robotstofzuiger

Veiligheidsinformatie

Beperkingen

• Gebruik voor het opladen van de batterij alleen de afneembare voedingseenheid roborock EWFD04HRR of EWFD05HRR die bij dit product is geleverd.
• Gebruik dit product niet op verhoogde oppervlakken zonder barrières, zoals de vloer van een zolder, een open terras of bovenop meubels.
• Om te voorkomen dat het product blokkeert en schade aan waardevolle spullen te voorkomen, verwijdert u lichtgewicht items (zoals plastic zakken) en breekbare objecten (zoals vazen) van de vloer voordat u gaat schoonmaken.
• Gebruik het product niet om harde of scherpe voorwerpen schoon te maken (zoals decoratieafval, glas en spijkers).
• Het product moet worden uitgeschakeld en de stekker moet uit het stopcontact worden gehaald voordat het product wordt gereinigd of onderhouden.
• Als u de robot opslaat, laadt u hem volledig op en schakelt u hem uit voordat u hem op een koele, droge plaats bewaart. Laad hem minstens om de drie maanden op om te voorkomen dat de batterij te veel ontlaadt.
• Plaats geen voorwerpen in de buurt van de zuiginlaat van het dock.
• Steek geen vingers in de naad van het dock om mogelijk letsel te voorkomen.
• Gebruik het product niet in een kamer waar een baby of kind slaapt.
• Draag het product niet met behulp van de dockbasis of de stofbak.
• Zorg ervoor dat de robot compatibel is met het dock, anders kan het legen of opladen mislukken.
• Gebruik het dock niet om stenen, papiersnippers of andere voorwerpen op te rapen die het luchtkanaal kunnen blokkeren. Als het luchtkanaal verstopt raakt, maak het dan onmiddellijk schoon.
• Plaats het dock op een vlakke vloer, uit de buurt van vuur, hitte en water. Vermijd smalle ruimtes of locaties waar de robot in de lucht kan hangen.
• Plaats geen voorwerpen (inclusief kinderen en huisdieren) op het product of dock, of bedek het met een item (inclusief een stofdichte hoes), ongeacht of het in gebruik is of niet.
• Raap niets op dat brandt of rookt, zoals sigaretten, lucifers of hete as.
• Gebruik het dock niet om ontvlambare of explosieve voorwerpen op te rapen, zoals aanstekerbenzine, benzine en toner die in printers of kopieerapparaten wordt gebruikt.

Batterij en opladen

• Gebruik altijd een correct geaard stopcontact om het risico op elektrische schokken te minimaliseren. Als een dergelijk stopcontact niet beschikbaar is, raadpleeg dan een elektricien om er een te laten aanleggen.
• Om gevaar te voorkomen als gevolg van het onbedoeld resetten van de thermische beveiliging, mag dit apparaat niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door het nutsbedrijf.
• Zorg ervoor dat de voedingsspanning voldoet aan de vereisten die op het dock staan vermeld.
• Gebruik alleen de stroomkabel die bij het product is geleverd om mogelijke rook, hitte of brand te voorkomen.
• Gebruik het product niet met een type voedingsadapter, omdat dit gevaar kan opleveren en de garantie ongeldig kan maken.
• Als het dock zich in een gebied bevindt dat gevoelig is voor onweer of met een onstabiele spanning, neem dan beschermende maatregelen.
• Koppel de stroomkabel los voordat u het dock opbergt.

Uitleg internationale symbolen

– AARDE (Beschermende aarde) symbool [symbool IEC 60417-5019 (2009-02)]

Productoverzicht

Robot (bovenaanzicht)

Aan/Uit/Reinigen

• Houd ingedrukt om de robot in of uit te schakelen
• Druk om het schoonmaken te starten

Stroomindicator

• Wit: Batterijniveau ≥ 20%
• Rood: Batterijniveau < 20%
• Ademend: Opladen of opstarten
• Knipperend rood: Fout

Spotreiniging/Kinderslot

• Druk om de spotreiniging te starten
• Houd 3 seconden ingedrukt om het kinderslot in/uit te schakelen

Dock

• Druk om terug te keren naar het dock/het legen te starten
• Houd ingedrukt om de dweil te wassen

Opmerking: Druk op een willekeurige knop om de robot te stoppen tijdens het reinigen of docken.

A1-1—Dock Locator
A1-2—Reactive Tech Obstacle Avoidance Sensor

Robot (onderaanzicht)

A2-1—Muur Sensor
A2-2—Oplaadcontacten
A2-3—Omnidirectioneel Wiel
A2-4—Tapijtsensor
A2-5—Zijborstel
A2-6—Hoofdwiel
A2-7—Hoofdborstel
A2-8—Vergrendelingen hoofdborstelafdekking
A2-9—Val sensoren

Robot (bovenklep open)

A3-1—Verticale Bumper
A3-2—LiDAR Sensor
A3-3—WiFi-indicator

• Uit: wifi uitgeschakeld
• Langzaam knipperend: Wachten op verbinding
• Snel knipperend: Verbinden
• Constant: WiFi verbonden

A3-4—Resetknop
A3-5—Stofbak
A3-6—Dweilwassensor
A3-7—Zelfvulpoort
A3-8—Positioneringsknop
A3-9—VibraRise Module
A3-10—Luchtuitlaat
A3-11—Bumper

VibraRise-dweilhouder

A4-1—Bevestigingssleuf dweildoek
A4-2—Vibratiemodule

Opmerking: De VibraRise-dweilhouder is niet afneembaar.

VibraRise-dweil

A5-1—Klittenbandpads

Stofbak

A6-1—Dekselvergrendeling
A6-2—Filterdeksel
A6-3—Stofbakvergrendeling
A6-4—Luchtinlaat
A6-5—Wasbaar filter

A7 Dockbasis
A8 Stroomkabel
A9 Wegwerpstofzak

Dock

A10-1—Handgreep watertank
A10-2—Vuilwatertank
A10-3—Zelfvulpoort
A10-4—Docklocatiebaken
A10-5—Luchtinlaat
A10-6—Oplaadcontacten
A10-7—Wasstrip
A10-8—Vergrendeling onderhoudsborstel
A10-9—Hogesnelheidsonderhoudsborstel
A10-10—Stofbak
A10-11—Deksel watertank
A10-12—Schoonwatertank
A10-13—Watertankvergrendeling
A10-14—Statusindicatielampje

• Ademend: Leegmaken/Dweil wassen
• Rood: Dockfout
• Lampje uit: Uitgeschakeld/Opladen/Drogen

A10-15—Waterfilter
A10-16—Dockbasis
A10-17—Uitlaat hete lucht

Opbergen stroomkabel

A11-1—Kabeluitgangen
A11-2—Stroomaansluiting
A11-3—Kabelsleuf

Opmerking: De stroomkabel kan aan beide zijden naar buiten komen.

Installatie

Belangrijke informatie

B1-1—Ruim kabels en losse voorwerpen van de grond en verplaats onstabiele, breekbare, kostbare of gevaarlijke voorwerpen om persoonlijk letsel of schade aan eigendommen te voorkomen als gevolg van voorwerpen die verstrikt raken in, geraakt worden door of omver worden gegooid door de robot.

B1-2—Als u de robot in een verhoogd gebied gebruikt, gebruik dan altijd een veilige fysieke barrière om onbedoelde valpartijen te voorkomen die kunnen leiden tot persoonlijk letsel of schade aan eigendommen.

Opmerking: Wanneer u de robot voor de eerste keer gebruikt, volgt u deze tijdens de hele reinigingsroute en let u op mogelijke problemen. De robot kan in de toekomst zelfstandig reinigen.

Plaats het oplaadstation

B2-1—Plaats het dock op een harde en vlakke vloer. Bevestig de basis door beide zijden van de basis stevig naar beneden te drukken en vervolgens het verbindingsstuk in het midden in te drukken totdat u een klik hoort.

Opmerking: Verwijder de watertanks en de stofbak voordat u het dock verplaatst.

B2-2—Sluit de stroomkabel aan op de achterkant van het dock en bewaar de overtollige kabel in de opberg gleuf.

Plaats het dock

Plaats het dock op een harde en vlakke vloer (hout/tegels/beton enz.), vlak tegen een muur. Houd minimaal 1 m (3,3 ft) vrije ruimte voor en boven. Zorg ervoor dat de locatie goede wifi heeft voor een betere ervaring met de mobiele app, en sluit hem vervolgens aan.

B3-1—Meer dan 1 m (3,3 ft)
B3-2—Blokkeer de luchtinlaat niet

Opmerkingen:

• Als de stroomkabel verticaal naar de grond hangt, kan deze door de robot worden gegrepen, waardoor het dock wordt verplaatst of losgekoppeld.
• De dockindicator brandt wanneer het dock is ingeschakeld en is uitgeschakeld wanneer de robot wordt opgeladen.
• De dockindicator wordt rood als er een fout optreedt.
• Plaats het dock op een vlakke vloer, uit de buurt van vuur, hitte en water. Vermijd smalle ruimtes of locaties waar de robot in de lucht kan hangen.
• Als u het dock op een zachte ondergrond (tapijt/mat) plaatst, kan het dock kantelen en problemen veroorzaken bij het docken en vertrekken.
• Houd het dock uit de buurt van direct zonlicht of iets dat het docklocatiebaken kan blokkeren; anders kan de robot niet terugkeren naar het dock.
• Gebruik het dock niet zonder schoonwatertank, vuilwatertank, hogesnelheidsonderhoudsborstel, stofbak, stofzak of waterfilter.
• Onderhoud het dock volgens de onderhoudsinstructies. Maak het dock niet schoon met een natte doek of tissue.
• Alle docks zijn onderworpen aan tests op waterbasis voordat ze de fabriek verlaten. Het is normaal dat er een kleine hoeveelheid water in de waterweg van het dock achterblijft.

Schakel de robot in en laad hem op

Houd de knop ingedrukt om de robot in te schakelen. Wacht tot het aan/uit-lampje continu brandt en plaats de robot vervolgens op het dock om op te laden. De robot is uitgerust met een ingebouwde krachtige oplaadbare lithium-ionbatterij. Om de batterijprestaties te behouden, houdt u de robot opgeladen tijdens normaal gebruik.

B4-1—Stroomindicator

Statusindicatielampje dock gaat uit, stroomindicator robot ademt: Opladen

Opmerking: De robot kan mogelijk niet worden ingeschakeld wanneer de batterij bijna leeg is. Sluit de robot in dit geval aan op het dock.

Verbinding maken met de app

Deze robot ondersteunt zowel de Roborock- als de Xiaomi Home-app. Kies de app die het beste aansluit bij uw behoeften.

App downloaden

Optie 1: Zoek naar "Roborock" in de App Store of Google Play of scan de QR-code om de app te downloaden en te installeren.

Optie 2: Zoek naar "Xiaomi Home" in de App Store of Google Play of scan de QR-code om de app te downloaden en te installeren.

WiFi resetten

1. Open de bovenklep en zoek de wifi-indicator.
2. Houd de knoppen en ingedrukt totdat u het spraakbericht "Resetting WiFi" (WiFi resetten) hoort. De reset is voltooid wanneer de wifi-indicator langzaam knippert. De robot wacht dan op een verbinding.

Let op: Als u geen verbinding met de robot kunt maken vanwege uw routerconfiguratie, een vergeten wachtwoord of een andere reden, reset dan de wifi en voeg uw robot toe als een nieuw apparaat.

Apparaat toevoegen

Open de Roborock- of Xiaomi Home-app, tik op "+" en voeg het apparaat toe zoals aangegeven in de app.

Opmerkingen:

• Het daadwerkelijke proces kan variëren vanwege voortdurende app-updates. Volg de instructies in de app.
• Alleen 2,4 GHz wifi wordt ondersteund.
• Als de robot langer dan 30 minuten op een verbinding wacht, wordt wifi automatisch uitgeschakeld. Als u opnieuw verbinding wilt maken, reset dan de wifi voordat u verdergaat.

Instructies voor gebruik

Aan/uit

Houd de -knop ingedrukt om de robot in te schakelen. De stroomindicator gaat branden en de robot gaat naar de stand-bymodus. Houd de -knop ingedrukt om de robot uit te schakelen en de reinigingscyclus te voltooien.

Let op: De robot kan niet worden uitgeschakeld wanneer hij wordt opgeladen.

Het waterreservoir vullen

C1

Open het reservoir voor schoon water en vul het reservoir met water. Sluit het deksel, vergrendel de vergrendeling en plaats het reservoir terug.

Opmerkingen:

• Gebruik uitsluitend de Roborock-vloerreiniger in het waterreservoir om corrosie of schade te voorkomen.
• Voeg niet te veel reinigingsvloeistof toe om te voorkomen dat de robot niet goed werkt vanwege uitglijden.
• Plaats geen heet water in het reservoir om vervorming van het waterreservoir te voorkomen.
• Als er watervlekken op het waterreservoir achterblijven, veeg deze dan schoon voor herinstallatie.

Reiniging starten

Druk op de -knop om de reiniging te starten. De robot plant zijn reinigingsroute op basis van zijn scan van de kamer. Hij verdeelt een kamer in zones, tekent eerst de randen van de zones uit en vult vervolgens de zone in een zigzagpatroon. Op die manier reinigt de robot alle zones één voor één, waardoor het huis efficiënt wordt gereinigd.

C2-1—Zone 1 – Cleaned
C2-2—Zone 2 – Cleaned
C2-3—Zone 3 – In Progress
C2-4—Zone 4 – Next Zone

Opmerkingen:

• Om de robot automatisch te laten stofzuigen en terug te laten keren naar het dock, start u de robot vanaf het dock. Verplaats het dock niet tijdens het reinigen.
• De reiniging kan niet worden gestart als het batterijniveau te laag is. Laat de robot opladen voordat u begint met de schoonmaak.
• Als de reiniging in minder dan 10 minuten is voltooid, wordt het gebied twee keer gereinigd.
• Als de batterij leeg raakt tijdens de reinigingscyclus, keert de robot automatisch terug naar het dock. Na het opladen hervat de robot waar hij was gebleven.
• De robot trekt de dweilbevestiging in wanneer hij het tapijt reinigt. U kunt het tapijt ook instellen als een no-gozone in de app om het te vermijden.
• Zorg ervoor dat de VibraRise-dweil correct is geïnstalleerd voordat u met elke dweiltaak begint.

Spotreiniging

Druk op de -knop om de spotreiniging te starten. Reinigingsbereik: De robot reinigt een vierkant gebied van 1,5 m x 1,5 m, gecentreerd op zichzelf.

Let op: Na de spotreiniging keert de robot automatisch terug naar het startpunt en gaat hij naar de stand-bymodus.

Pauze

Wanneer de robot actief is, drukt u op een willekeurige knop om hem te pauzeren, drukt u op de -knop om de reiniging te hervatten, drukt u op de -knop om hem terug te sturen naar het dock.

Let op: Als u een gepauzeerde robot handmatig op het dock plaatst, wordt de huidige schoonmaakbeurt beëindigd.

Slaapstand

Als de robot langer dan 10 minuten is gepauzeerd, gaat hij in de slaapstand en knippert de stroomindicator om de paar seconden. Druk op een willekeurige knop om de robot wakker te maken.

Opmerkingen:

• De robot gaat niet in de slaapstand wanneer hij wordt opgeladen.
• De robot wordt automatisch uitgeschakeld als hij langer dan 12 uur in de slaapstand staat.

DND-modus

De standaardperiode Niet Storen (DND) is van 22:00 tot 08:00 uur. U kunt de app gebruiken om de DND-modus uit te schakelen of de DND-periode te wijzigen. Wanneer DND is ingeschakeld, hervat de robot de reiniging niet automatisch, wordt het stroomindicatielampje gedimd en wordt het volume van de spraakprompts lager.

Kinderbeveiliging

Houd de -knop ingedrukt om de kinderbeveiliging in/uit te schakelen. U kunt dit ook instellen in de app. Eenmaal ingeschakeld, reageert de robot niet op het indrukken van knoppen wanneer hij stilstaat. Wanneer de robot aan het reinigen of docken is, drukt u op een willekeurige knop om hem te stoppen.

Opladen

Na het reinigen keert de robot automatisch terug naar het dock om op te laden en bepaalt hij of het nodig is om de dweil te wassen, drogen en legen wanneer hij terugkeert naar het dock, op basis van zijn eerdere reinigingsgedrag.
In de pauzemodus drukt u op de -knop om de robot terug te sturen naar het dock. De stroomindicator pulseert terwijl de robot oplaadt.

Let op: Als de robot het dock niet kan vinden, keert hij automatisch terug naar zijn startlocatie. Plaats de robot handmatig op het dock om op te laden.

Fout

Als er een fout optreedt, knippert het stroomindicatielampje op de robot rood of brandt het statusindicatielampje op het dock continu rood. Er wordt een pop-upmelding ontvangen in de app en er kan een spraakmelding klinken.

Opmerkingen:

• De robot gaat automatisch in de slaapstand als hij langer dan 10 minuten in een storingstoestand staat.
• Als u een defecte robot handmatig op het dock plaatst, wordt de huidige schoonmaakbeurt beëindigd.

Systeem resetten

Als de robot niet reageert wanneer er op een knop wordt gedrukt of niet kan worden uitgeschakeld, reset u het systeem. Druk op de resetknop en de robot wordt automatisch gereset.

Let op: Na het resetten van het systeem worden de geplande reiniging, wifi, enz. hersteld naar de fabrieksinstellingen.

Fabrieksinstellingen herstellen

Als de robot niet goed functioneert na een systeemreset, schakelt u hem in. Houd de -knop ingedrukt en druk tegelijkertijd op de resetknop totdat u de spraakprompt "Restoring factory settings" (Fabrieksinstellingen herstellen) hoort. De robot wordt dan teruggezet naar de fabrieksinstellingen.

Dweil wassen

Tijdens het reinigen bepaalt de robot automatisch wanneer hij moet terugkeren naar het dock om de dweil te wassen en het waterreservoir bij te vullen om zijn dweilprestaties te maximaliseren. Om het wassen handmatig te starten, tikt u op de Wash (Wassen)-knop in de app of houdt u de -knop op de robot ingedrukt om hem terug te sturen. Druk op een willekeurige knop om het wassen te stoppen.

Opmerkingen:

• Om de robot automatisch de dweil te laten wassen, start u de robot vanaf het dock en verplaatst u het dock niet tijdens het reinigen.
• De duur van het dweil wassen is standaard 20 minuten en u kunt deze duur of de wasmodus wijzigen in de app.

Leegmaken

Automatisch legen begint automatisch wanneer de robot na het reinigen terugkeert naar het dock. Om het leegmaken handmatig te starten, drukt u op de -knop op de gedockte robot of tikt u op de Empty (Leeg)-knop in de app. Druk op een willekeurige knop om het leegmaken te stoppen.

Opmerkingen:

• Wanneer automatisch legen lange tijd niet is gebruikt, leeg dan de stofbak handmatig en zorg ervoor dat de luchtinlaat vrij is voor optimale leegmaakprestaties.
• Automatisch legen kan worden uitgeschakeld via de app.
• Vermijd frequent handmatig legen.

Drogen

Het drogen start automatisch na het wassen van de dweil of nadat de reiniging is voltooid. Om het drogen handmatig te starten of te stoppen, tikt u op de Drying (Drogen)-knop in de app.

Opmerkingen:

• Wijzig de droogduur in de app.
• Automatisch drogen kan worden uitgeschakeld via de app.

Routineonderhoud

Hoofdborstel

* Om de 2 weken schoonmaken en elke 6-12 maanden vervangen.

D1-1—Hoofdborstelafdekking
D1-2—Vergrendelingen
D1-3—Hoofdborstel
D1-4—Hoofdborstelkappen
D1-5—Hoofdborstellager
D1-6—Draai de robot om en druk op de vergrendelingen om de hoofdborstelafdekking te verwijderen.
D1-7—Trek de hoofdborstel eruit en verwijder het hoofdborstellager.
D1-8—Draai de hoofdborstelkappen in de aangegeven ontgrendelrichting om de kappen te verwijderen.
D1-9—Nadat u het verwarde haar of vuil aan beide uiteinden van de hoofdborstel hebt verwijderd, installeert u deze opnieuw en drukt u op de hoofdborstelafdekking om deze op zijn plaats te vergrendelen.

Opmerkingen:

• De hoofdborstel moet worden schoongeveegd met een natte doek en uit de buurt van direct zonlicht worden gedroogd.
• Gebruik geen corrosieve reinigingsvloeistoffen of ontsmettingsmiddelen om de hoofdborstel schoon te maken.

Zijborstel

* Maandelijks schoonmaken en elke 3-6 maanden vervangen.

1. Draai de zijborstelschroef los.
2. Verwijder en reinig de zijborstel. Installeer de borstel opnieuw en draai de schroef vast.

Omnidirectioneel Wiel

* Schoonmaken indien nodig.

D3-1—Gebruik een hulpmiddel, zoals een kleine schroevendraaier, om de as eruit te wrikken en het wiel eruit te halen.

Opmerking: De omnidirectionele wielbeugel kan niet worden verwijderd.

D3-2—Spoel het wiel en de as af met water om haar en vuil te verwijderen. Droog en bevestig het wiel opnieuw en druk het stevig op zijn plaats.

Hoofdwiel

* Maandelijks schoonmaken.

Reinig het hoofdwiel met een zachte, droge doek.

Stofbak

* Schoonmaken indien nodig.

D5-1—Open de bovenklep van de robot en druk op de stofbakvergrendeling om de stofbak eruit te halen.
D5-2—Druk op de afdekvergrendeling om de stofbakafdekking te openen en het wasbare filter te verwijderen, en leeg vervolgens de stofbak.
D5-3—Vul de stofbak met schoon water en sluit de afdekking. Schud de stofbak voorzichtig en giet vervolgens het vuile water eruit. Laat de stofbak en het wasbare filter drogen.

Opmerking: Gebruik alleen schoon water zonder reinigingsvloeistof om verstopping te voorkomen.

Wasbaar Filter

* Wekelijks schoonmaken en het filter elke 6-12 maanden vervangen.

D6-1—Open de filterafdekking en verwijder het filter.
D6-2—Spoel het filter herhaaldelijk en tik erop om zoveel mogelijk vuil te verwijderen.

Opmerking:Raak het oppervlak van het filter niet aan met uw handen, een borstel of harde voorwerpen om mogelijke schade te voorkomen.

D6-3—Laat het filter 24 uur volledig drogen en installeer het opnieuw.

VibraRise-dweil

* Na elk gebruik schoonmaken en elke 3-6 maanden vervangen.

D7-1—Verwijder de VibraRise-dweildoek van de VibraRise-dweilhouder. Reinig de VibraRise-dweildoek en laat deze aan de lucht drogen.

Opmerking: Een vuile VibraRise-dweil heeft invloed op de reinigingsprestaties. Maak het schoon voor gebruik.

D7-2—Schuif de dweildoek vanaf de opening van de bevestigingssleuf naar binnen en plak deze plat op zijn plaats.

Robotsensoren

* Maandelijks schoonmaken.

Gebruik een zachte, droge doek om alle sensoren schoon te vegen, inclusief:

D8-1—Dock-locator
D8-2—Reactive Tech-obstakelvermijdingssensor
D8-3—Wandsensor
D8-4—Dweilwassensor
D8-5—Tapijtsensor
D8-6—Valdetectiesensoren

Verplaatsbaar Dock

Verwijder de watertanks en de stofbak voordat u het dock verplaatst. Pak de hendel aan de achterkant met één hand vast en de binnenkant van de voorkant, zoals afgebeeld. Pak de basis niet vast, omdat deze niet is ontworpen om op te tillen.

Vuilwatertank

* Schoonmaken indien nodig.

Reinig de vuilwatertank indien nodig. Open het deksel van de vuilwatertank en giet het vuile water eruit. Vul de tank met schoon water, sluit het deksel, vergrendel het en schud het. Giet het vuile water eruit. Sluit het deksel en installeer het vervolgens opnieuw.

Oplaadcontactgebieden

* Maandelijks schoonmaken.

Gebruik een zachte droge doek om de oplaadcontacten op de robot en het dock schoon te vegen.

Hoge-snelheidsonderhoudsborstel

* Schoonmaken indien nodig en elke 6-12 maanden vervangen.

1. Til de vergrendeling van de hoge-snelheidsonderhoudsborstel op en verwijder de borstel.
2. Verwijder alle verwarde voorwerpen in de hoge-snelheidsonderhoudsborstel en spoel deze schoon.

Installeer de borstel opnieuw en vergrendel deze op zijn plaats.

Waterfilter

* Schoonmaken indien nodig.

Ontgrendel het waterfilter en verwijder het uit het dock. Ontgrendel de filtervergrendeling en spoel het filter schoon. Gebruik een zachte, droge doek om de reinigingstank schoon te vegen en installeer vervolgens het filter opnieuw. Druk het filter omlaag totdat u hoort dat het met een klik vergrendelt.

Basis

* Schoonmaken indien nodig.

D14-1—Reinig de basis en de luchtinlaat met een zachte, droge doek.
D14-2—Als de uitlaat verstopt is, reinig deze dan met een wattenstaafje. Als er vuil in de drogerbasis valt, verwijder dan de basis en schud het vuil eruit.

De Wegwerpstofzak Vervangen

* Vervang de wegwerpstofzak wanneer deze vol is.

D15-1—Til de stofbak op en verwijder de zak verticaal zoals afgebeeld.

Opmerking: Het trekken aan de handgreep van de stofzak om de zak te verwijderen, verzegelt de zak om lekkage te voorkomen.

D15-2—Gooi de stofzak weg en maak de omgeving van het filter schoon met een droge doek.
D15-3—Schuif een nieuwe wegwerpstofzak erin zoals afgebeeld. Schuif door totdat deze de onderkant van de sleuf bereikt en installeer de stofbak stevig opnieuw.

Opmerking: Installeer altijd een stofzak voordat u de bovenklep van de stofbak terugplaatst om automatisch legen zonder de zak te voorkomen.

U kunt het automatisch legen ook uitschakelen in de app.

Het Luchtkanaal Reinigen

* Schoonmaken indien nodig.

Volg de volgende stappen om het luchtkanaal te reinigen en verstoppingen te voorkomen.

D16-1—Verwijder de schoonwatertank, de vuilwatertank en de stofbak.
D16-2—Verwijder het waterfilter en veeg eventuele watervlekken weg met een doek.
D16-3—Plaats het dock voorzichtig ondersteboven op een harde vloer bedekt met een zachte handdoek. Draai de acht schroeven los en verwijder de afdekking.
D16-4—Veeg het luchtkanaal en de kanaalafdekking schoon met een droge doek. Installeer de afdekking opnieuw en schroef deze weer vast.

Basisparameters

Robot

Model	Q100TSC
Batterij	14.4 V/5200 mAh lithium-ionbatterij
Nominaal Ingangsvermogen	20VDC 1.5A
Oplaadtijd	Circa 4 uur

Opmerking: Het serienummer staat op een sticker aan de onderkant van de robot.

Leeg-, Was- en Vulstation

Model	EWFD04HRR of EWFD05HRR
Nominale Ingangsspanning	220-240VAC
Nominale Frequentie	50-60Hz
Nominaal Ingangsvermogen (Stofafzuiging)	5A
Nominaal Ingangsvermogen (Geen Stofafzuiging)	0.65A
Nominaal Uitgangsvermogen	20VDC 1.5A
Batterij	14.4 V/5200 mAh lithium-ionbatterij

Veelvoorkomende problemen

Probleem	Oplossing
Kan niet worden ingeschakeld	Het batterijniveau is laag. Plaats de robot op het laadstation en laad hem op voor gebruik. De batterijtemperatuur is te laag of te hoog. Gebruik de robot alleen binnen het bereik van 4-40°C (39-104°F).
Kan niet opladen	Controleer of het aan/uit-lampje brandt en of beide uiteinden van de stroomkabel goed zijn aangesloten. Als het contact slecht is, reinig dan de contactvlakken op het laadstation en de robot.
Langzaam opladen	Bij gebruik bij hoge of lage temperaturen zal de robot automatisch de laadsnelheid verlagen om de levensduur van de batterij te verlengen. De oplaadcontacten kunnen vuil zijn. Veeg ze schoon met een droge doek.
Kan niet docken	Er zijn te veel obstakels in de buurt van het laadstation. Verplaats hem naar een open ruimte. De robot is te ver van het laadstation verwijderd. Plaats hem dichterbij en probeer het opnieuw.
Afwijkend gedrag	Start de robot opnieuw op.
Geluid tijdens het reinigen	De hoofdborstel, zijborstel, hoofdwielen of het omnidirectionele wiel kunnen vastzitten. Schakel de robot uit en reinig ze. VibraRise-systeem abnormaal. Controleer op vastzittende objecten.
Kan geen verbinding maken met wifi	Wifi is uitgeschakeld. Reset de wifi en probeer het opnieuw. Het wifi-signaal is slecht. Verplaats de robot naar een gebied met een goede wifi-ontvangst. Afwijkende wifi-verbinding. Reset de wifi, download de nieuwste mobiele app en probeer het opnieuw. De huidige Roborock-robot wordt niet ondersteund. U kunt de ondersteunde modellen in de app vinden. Kan geen verbinding maken met wifi. Er kan een fout zijn met uw routerinstellingen. Neem contact op met de klantenservice van Roborock voor extra ondersteuning.
Slechte reinigingsprestaties of stof dat eruit valt	De stofbak is vol en moet geleegd worden. Het filter is verstopt en moet gereinigd worden. De hoofdborstel zit vast en moet gereinigd worden.
De geplande reiniging werkt niet	Houd de robot opgeladen. De geplande reiniging kan alleen beginnen als het batterijniveau hoger is dan 20%.
Wordt er altijd stroom verbruikt als de robot op het laadstation staat?	De robot verbruikt stroom wanneer hij is aangesloten om de batterijprestaties te behouden, maar het stroomverbruik is minimaal.
Moet de robot de eerste drie keer dat hij wordt gebruikt minstens 16 uur worden opgeladen?	Nee. De robot kan op elk moment worden gebruikt nadat hij volledig is opgeladen.
Geen of weinig water tijdens het dweilen	Controleer of er water in het waterreservoir zit en gebruik de mobiele app om de scrubintensiteit in te stellen of raadpleeg de handleiding voor volledige instructies over het correct installeren van de dweil en dweilbevestiging.
Het reinigen wordt niet hervat na het opladen	Zorg ervoor dat de robot niet in de DND-modus staat. De DND-modus voorkomt het opruimen. Bij het reinigen van een ruimte die een extra oplaadbeurt vereist, als de robot handmatig op het laadstation werd geplaatst voordat hij automatisch naar het station terugkeerde, kan hij de schoonmaak niet voortzetten.
De robot kan niet terugkeren naar het laadstation na Spot cleaning of wanneer hij handmatig is verplaatst	Na spot cleaning of een aanzienlijke positieverandering, zal de robot de kaart opnieuw genereren. Als het laadstation te ver weg is, kan hij mogelijk niet terugkeren om op te laden en moet hij handmatig op het laadstation worden geplaatst.
De robot begint bepaalde plekken te missen	De wandsensor of klifsensoren kunnen vuil zijn. Veeg ze schoon met een zachte, droge doek.
Het duurt lang om het waterreservoir te vullen	Het filter kan verstopt zijn en moet worden gereinigd.
Het statusindicatielampje op het dock brandt continu rood.	De stofbak of stofzak zit niet op zijn plaats. Controleer en corrigeer de installatie. Spanningsfout. Controleer of de lokale spanning voldoet aan de vereisten die op het dock staan vermeld. Controleer de plaatsing van het schoonwatertank of vul bij indien nodig. Controleer de plaatsing van het vuilwatertank of leeg indien nodig. Controleer of het waterfilter correct is geïnstalleerd.
Verminderde leegmaakprestaties of ongebruikelijk geluid tijdens het leegmaken.	De hoofdborstel of deksel van de hoofdborstel is niet correct geïnstalleerd. Controleer en corrigeer de installatie. Het filter, de luchtpijp, de zuiginlaat, de luchtinlaat of de stofbak zijn verstopt. Reinig om verstoppingen te verwijderen.
Robotspraakwaarschuwing: Fout 42. Onderhoudsborstel zit vast. Reinig het en verwijder blokkades.	Als de borstel aan de linkerkant stopt, kan deze vastzitten. Verwijder alle items die het vastzetten. Als de borstel aan de rechterkant stopt, kan het filter verstopt zijn of niet op zijn plaats zijn geïnstalleerd. Reinig en corrigeer de installatie.
Verminderde dweilwasprestaties.	De dweil is niet goed bevestigd. Installeer opnieuw. De vloer is vies. Wijzig de dweilwasmodus naar "Deep" (Diep) in de app voor een betere reiniging.
Automatisch drogen werkt niet.	Automatisch drogen is uitgeschakeld. Controleer de instellingen in de app. Automatisch drogen start pas na het dweilen of dweilwassen.
Automatisch legen werkt niet.	Automatisch legen is uitgeschakeld. Controleer de instellingen in de app. De stofbak van het dock is niet geïnstalleerd. Controleer en installeer. Automatisch legen wordt niet geactiveerd als de robot zonder reiniging terugkeert naar het dock. De robot zal niet automatisch legen na terugkeer naar het dock in de modus Niet Storen (DND). Pas de reinigings- of DND-duur aan of start het legen handmatig.
De dweil wordt niet gewassen.	De dweil wordt niet gewassen als deze niet wordt gebruikt. De robot keert niet terug naar het dock om de dweil te wassen als deze niet vanaf het dock start of er geen dock op de app-kaart wordt gevonden. Controleer de plaatsing van de tank en vul bij of leeg indien nodig. Controleer of het waterfilter correct is geïnstalleerd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Roborock S7 Max Ultra - Handleiding robotstofzuiger

Beschikbare talen
