Roborock S5 - Handleiding robotstofzuiger

Productintroductie

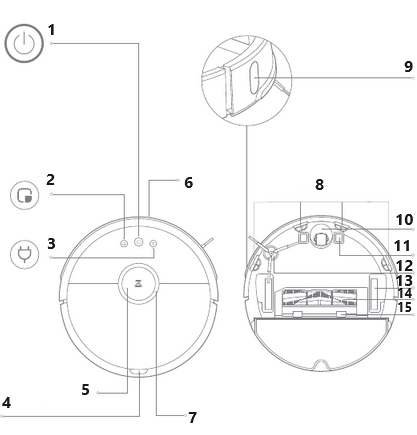

Hoofdeenheid

1. Reinigen aan/uit (Cleaning On/Off)
   Kort indrukken om te beginnen met reinigen Ingedrukt houden om in of uit te schakelen

• Circulair indicatielampje
  Wit: vermogen ≥20%
  Rood: vermogen Langzaam knipperen: opladen of starten
  Rode flits: foutstatus

2. Spotreiniging (Spot cleaning)
   Kort indrukken om regionale reiniging te starten
3. Opladen (Recharge)
   Kort indrukken om het opladen te starten
   Opmerking: druk op een willekeurige knop om de robotstofzuiger te stoppen tijdens het reinigen, opladen of spotreiniging (spot cleaning)
   Reset WIFI
   Druk tegelijkertijd op de spotreinigingsknop (spot cleaning button) en de oplaadknop (recharge button) gedurende 3 seconden
4. Open deksel
5. LDS-afdekbumper sensor
6. Bumper
7. LDS Lase afstandsmeter
8. Cliff-sensor
9. Muur sensor
10. Omnidirectioneel wiel
11. Oplaadcontactpunten
12. Zijborstel
13. Hoofdwiel
14. Hoofdborstel
15. Gesp van de hoofdborstelafdekking

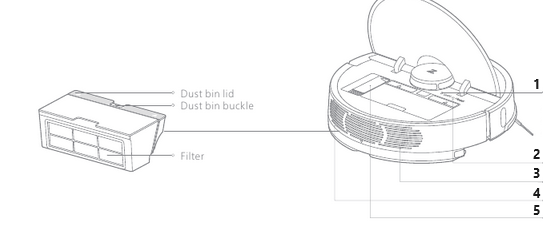

Stofbak

1. WIFI-indicatielampje
   Langzaam knipperen: wachten op verbinding
   Snel knipperen: verbinden
   Stabiel licht: Wi-Fi is verbonden
2. Systeemresetknop
3. Speaker
4. Luchtopening
5. Reinigingstool van de hoofdborstel

Accessoires

Installatie

1. Steek de docklader in de interface van de vochtbestendige mat en zorg ervoor dat deze stevig is geïnstalleerd.

   Deze vochtbestendige mat kan de vloer droog houden
2. Houd de docklader op een vlakke ondergrond, plat tegen een muur en steek de stekker in het stopcontact.

   Opmerking:

• Zorg ervoor dat er voldoende ruimte is voor de docklader (0,5 meter aan beide zijden, meer dan 1,5 meter aan de voorkant).
• Het veroorzaakt onverwachte stroomuitval en/of verplaatsing van de docklader als de stroomkabel per ongeluk door de hoofdeenheid wordt gesleept vanwege een ongeorganiseerde plaatsing.
• De dockladerindicator brandt nadat deze op het stopcontact is aangesloten, de indicator is uit wanneer de hoofdeenheid wordt opgeladen.

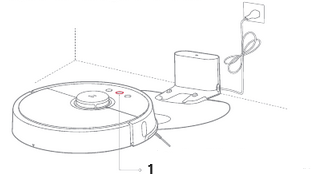

3. Schakel de machine in en laad deze op
   Houd de knopingedrukt om de hoofdeenheid in te schakelen, wacht tot het indicatielampje een tijdje brandt en plaats de hoofdeenheid vervolgens op het dock.
   De machine is uitgerust met een ingebouwde krachtige lithium-ion oplaadbare batterij. Om de batterijprestaties te behouden, moet u de machine opgeladen houden voor normaal gebruik.

   1. De kleur van de cirkelvormige lichtindicator verwijst naar de hoeveelheid elektriciteit
      • Wit: vermogen 20%
      • Rood: vermogen < 20%
4. Verbind uw mobiele telefoonclient (dit kan worden overgeslagen)

Het product is compatibel met het Mi Home intelligente platform en kan worden bediend door de Mi Home app. Het ondersteunt het MIUI-systeem en kan worden gekoppeld aan andere Mi Home intelligente producten

Snelle installatie

1. App downloaden
   Zoek naar "Mi Home" in de App Store/Google Play of scan de QR-code hieronder om de Mi Home app te downloaden en te installeren.



2. Apparaat toevoegen
   Ga naar de pagina "Mijn apparaat" van de Mi Home app en tik op "+" in de rechterbovenhoek van de pagina om een apparaat toe te voegen. U kunt het nieuw toegevoegde apparaat vinden in de lijst "Mijn apparaat"
3. Reset WIFI
   Als er iets mis is met de WIFI-verbinding, kunt u proberen de WIFI terug te zetten naar de standaardinstellingen.
   Open de bovenklep om de WIFI-indicatorstatus naast de resetknop te controleren. Houd deknop enknop ingedrukt totdat u de stem hoort "Reset WIFI" (WIFI resetten). Het resetten is voltooid wanneer de WIFI-indicator langzaam begint te knipperen en de reiniger een status van in afwachting van verbinding betreedt.
4.
   WIFI-indicatielampje
   • Langzaam knipperen: wachten op verbinding
   • Snel knipperen: verbinden
   • Stabiel licht: WIFI is verbonden
     Opmerking: Als de mobiele telefoon geen verbinding kan maken met de reiniger, raadpleeg dan de "Instructie"-"Reset WIFI"-bewerking


5. Installeer de dweilmodule
   1. Installeer de dweil: Maak de dweil nat en wring hem uit. totdat het niet meer druppelt.
      Steek het in de onderkant langs de sleuf van de watertank en plak het stevig vast.

      Opmerking: gebruik de dweilmodule niet als er niemand thuis is
   2. Vul de watertank: Open het tankdeksel, vul het met water en plaats het tankdeksel terug.

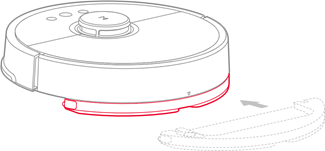

   3. Installeer de module: Duw de module langs de onderkant van de hoofdeenheid en volg de uitlijningsmarkering op de dweilmodule. Een klikgeluid betekent dat het correct is geïnstalleerd.

      Opmerking: Om een beter dweileffect te bereiken, wordt aanbevolen om de hoofdeenheid te gebruiken om de vloer drie keer schoon te maken voordat u de dweilmodule installeert.

6. Begin met schoonmaken (Start cleaning)
   Wanneer het cirkelvormige indicatielampje op de hoofdeenheid verandert van langzaam knipperen naar stabiel, betekent dit dat het opladen is voltooid. Druk kort op de knopof start het schoonmaken (start cleaning) via de mobiele telefoonclient.
7. Verwijder de dweilmodule
   Wanneer de hoofdeenheid na het schoonmaken (cleaning) terug op de docklader staat, drukt u met de hand op de gespen aan beide zijden, sleept u de dweilmodule eraf en verwijdert u deze.

   Opmerking:
   • Gebruik een vochtbestendige mat als u de docklader op een houten vloer plaatst
   • Verwijder de tank tijdens het opladen (charging) of wanneer deze niet in gebruik is

Gebruiksaanwijzing

Hoofdborstel *Reinig deze elke week zoals aanbevolen

1. Draai de machine om, druk op de gesp en verwijder de afdekking.
2. Haal de hoofdborstel in een opwaartse beweging eruit en reinig de lagering van de hoofdborstel.
3. Gebruik de bijpassende reinigingstool van de hoofdborstel om de haren die in de hoofdborstel verstrikt zijn, af te snijden.
4. Installeer de hoofdborstel, druk de afdekking stevig aan en bevestig de gesp.

Opmerking: Het wordt aanbevolen om de hoofdborstel elke 6-12 maanden te vervangen om ervoor te zorgen dat deze effectief reinigt.

Dagelijks onderhoud

Instructie voor het gebruik van het reinigingsgereedschap van de hoofdborstel



Giet het water in de stofbak, sluit het stofbakdeksel, schud de stofbak van links naar rechts, giet het vuile water eruit, herhaal deze stap meerdere keren, totdat het filter schoon is.


Opmerking:

• Was het filter alleen met water, wasmiddelen mogen niet worden gebruikt.
• Gebruik geen vinger of borstel om het filter schoon te maken om mogelijke schade te voorkomen.
• Laat het filter na het wassen minimaal 24 uur drogen.

Filter vervangen


Verwijder het filter en vervang het zoals weergegeven in de afbeelding.

Filterelementcomponent watertank
*Het wordt aanbevolen om deze elke 1-3 maanden te vervangen

1. Gebruik uw vinger om de twee filterelementcomponenten uit de opening te verwijderen.
2. Plaats het nieuwe filterelement en zorg ervoor dat het op de juiste plaats zit.

Opmerking: Het wordt aanbevolen om de filterelementcomponent elke 1-3 maanden te vervangen om een effectieve reiniging te garanderen

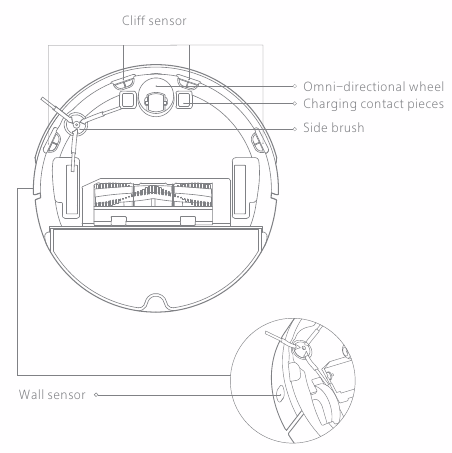

Hoofdeenheidsensor
Veeg de sensoren van de hoofdeenheid af met een zachte, droge doek, waaronder:

1. De vier cliff-sensoren aan de onderkant van de hoofdeenheid.
2. De muursensor aan de rechterkant van de hoofdeenheid.
3. De oplaadcontactpunten aan de onderkant van de hoofdeenheid.

Omnidirectioneel wiel
*Het wordt aanbevolen om deze elke maand schoon te maken

1. Draai de machine om en haal het omnidirectionele wiel eruit door het omhoog te trekken.
2. Verwijder het haar en vuil van het wiel en de as.
3. Installeer het wiel en druk het stevig aan.

Opmerking: U kunt het afspoelen met kraanwater en installeren nadat het droog is

Docklader
*Het wordt aanbevolen om deze elke maand schoon te maken.
Veeg de batterijconnectoren van de docklader af met een zachte, droge doek.

Fabrieksinstellingen herstellen
Als de machine na het resetten niet goed functioneert, houdt u de knopingedrukt wanneer de machine is ingeschakeld, en drukt u tegelijkertijd op de resetknop, totdat u de gesproken melding "start restoring the initial version" (begin met het herstellen van de oorspronkelijke versie) hoort, waarna de hoofdeenheid is teruggezet naar de fabrieksinstellingen.

Vakantie energiebesparingsfunctie
Wanneer de reiniger op het oplaadstation staat, houdt u "Opladen" 10 seconden ingedrukt totdat u een "Ding-dong"-geluid hoort en de vakantiemodus wordt geactiveerd.

In deze modus wordt de LED-indicator gedimd, worden functies die niets met opladen te maken hebben, zoals reinigen, opladen en bediening op afstand via WIFI, uitgeschakeld en gaat de reiniger in een energiezuinige modus om optimale batterijprestaties te behouden.

Nadat de vakantiemodus is geactiveerd, kunt u deze uitschakelen door "Opladen" 10 seconden ingedrukt te houden totdat de LED-indicator oplicht.

Hoofdeenheid

Docklader

Robotstofzuiger

Beijing Roborock Technology Co.,Ltd.
Productmodel: S5 *****(* kan 0 tot 9, A tot Z, a tot z, "-", "_", "\", "/" of leeg zijn, voor marketingdoeleinden.)
Adres: Floor 6,Suite 6016,6017, 6018, Building C, Kangjian Baosheng Plaza,
No. 8 Heiquan Road, Haidian District, Beijing, P.R. CHINA

Bezoek onze website voor meer productinformatie: www.roborock.com Voor after-sales ondersteuning kunt u een e-mail sturen naar ons after-sales service team:
US/Non-Europe Support: support@roborock.com
Europe Support: support@roborock-eu.com
