Installatiehandleiding

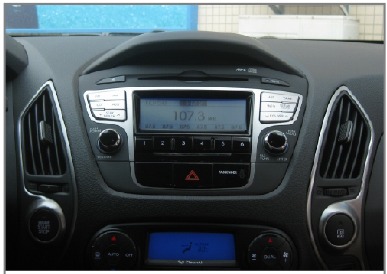

- Bereid het gereedschap voor om de auto te demonteren, neem maatregelen om de auto te beschermen.
![Hyundai - ix35 - Installatiehandleiding - Stap 1 Installatiehandleiding - Stap 1]()

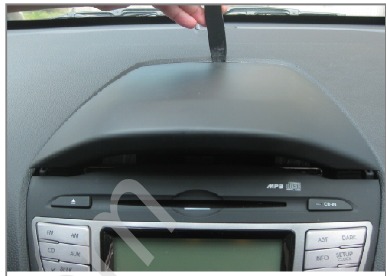

- Gebruik de sleutel om de decoratie boven de HIFI los te maken en verwijder deze.
![Hyundai - ix35 - Installatiehandleiding - Stap 2 Installatiehandleiding - Stap 2]()

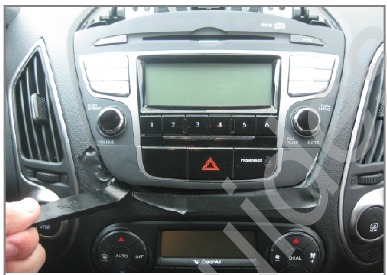

- Gebruik de sleutel om de noodstoptrim onder de HIFI los te maken, let op de kabel aan de onderkant.
![Hyundai - ix35 - Installatiehandleiding - Stap 3 Installatiehandleiding - Stap 3]()

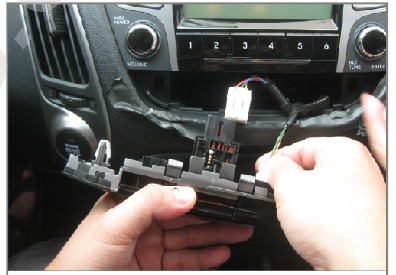

- Verwijder de noodstoptrim en decoratie, trek alle kabels los.
![Hyundai - ix35 - Installatiehandleiding - Stap 4 Installatiehandleiding - Stap 4]()

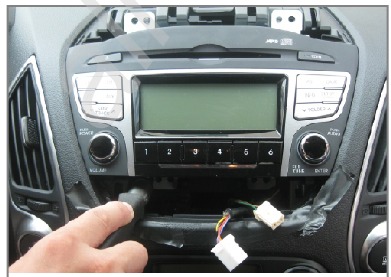

- Gebruik de schroevendraaier om de vaste schroef van de hi-fi te verwijderen.
![Hyundai - ix35 - Installatiehandleiding - Stap 5 Installatiehandleiding - Stap 5]()

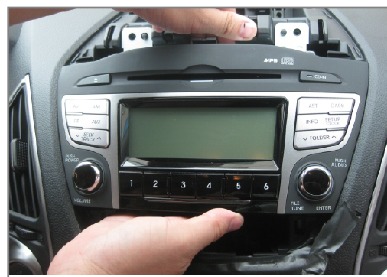

- Haal de Hi-fi voorzichtig eruit en let op de kabel aan de onderkant
![Hyundai - ix35 - Installatiehandleiding - Stap 6 Installatiehandleiding - Stap 6]()

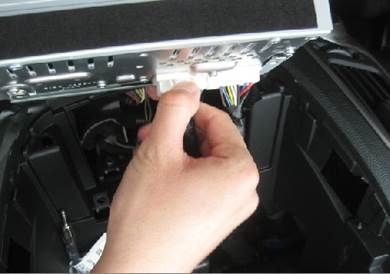

- Verwijder alle kabels van de Hi-fi.
![Hyundai - ix35 - Installatiehandleiding - Stap 7 Installatiehandleiding - Stap 7]()

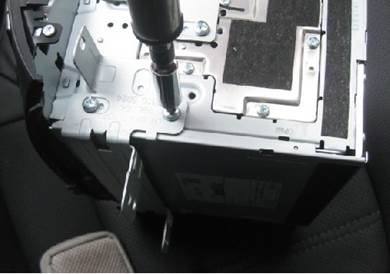

- Verwijderd met een schroevendraaier om alleen de bovenste en onderste installatiebeugel audiohost te verwijderen, installeer de montagebeugel op de systeemhost.
![Hyundai - ix35 - Installatiehandleiding - Stap 8 Installatiehandleiding - Stap 8]()

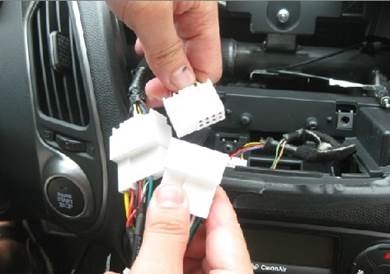

- Haal de kabel uit de meegeleverde doos en combineer de originele aansluiting met het nieuwe systeem. (zie de afbeelding)
![Hyundai - ix35 - Installatiehandleiding - Stap 9 Installatiehandleiding - Stap 9]()

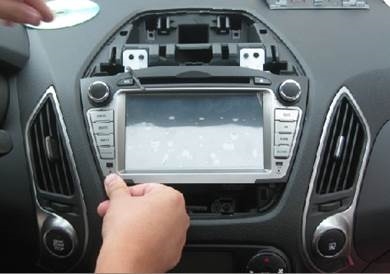

- Het andere uiteinde van de speciale adapterkabel en andere kabels aangesloten op het hostsysteem en vervolgens voorzichtig in de montagepositie geduwd.
![Hyundai - ix35 - Installatiehandleiding - Stap 10 Installatiehandleiding - Stap 10]()

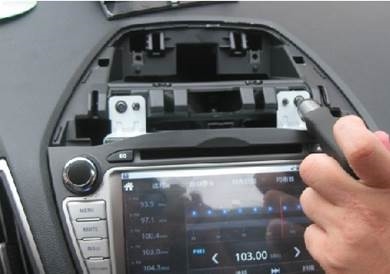

- Pas de installatiepositie aan en schroef de vaste schroef vast.
![Hyundai - ix35 - Installatiehandleiding - Stap 11 Installatiehandleiding - Stap 11]()

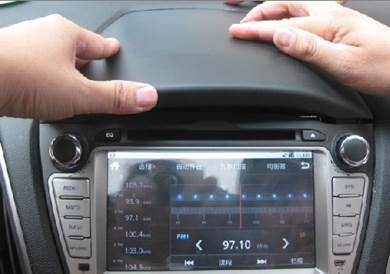

- Plaats de bovenste decoratieafdekking van de systeemhost terug op de oorspronkelijke locatie.
![Hyundai - ix35 - Installatiehandleiding - Stap 12 Installatiehandleiding - Stap 12]()

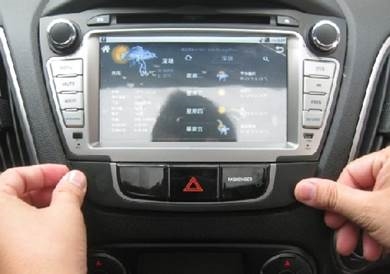

- Sluit alle noodstoptrim aan de achterkant aan om de oorspronkelijke positie te herstellen en controleer deze.
![Hyundai - ix35 - Installatiehandleiding - Stap 13 Installatiehandleiding - Stap 13]()

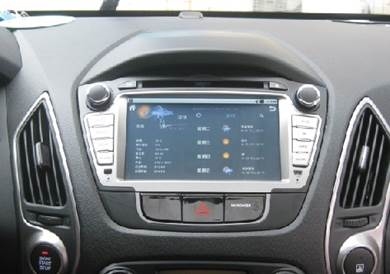

- Als u klaar bent met de installatie, test u deze en voert u enkele basisinstellingen uit.
![Hyundai - ix35 - Installatiehandleiding - Stap 14 Installatiehandleiding - Stap 14]()

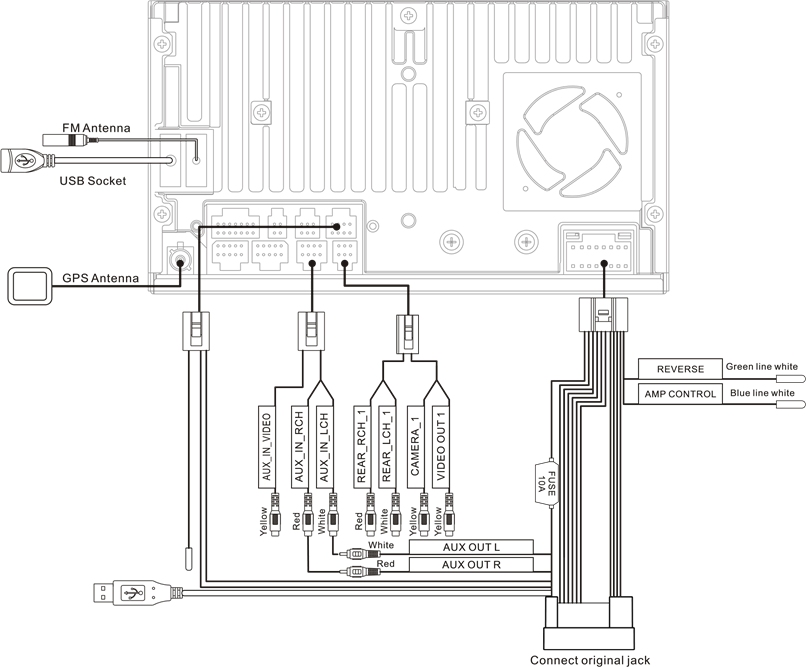

IX35 kabel aangesloten afbeelding
