Calpeda NM, NMS, NM4, NMS4 Handleiding

ALGEMENE INFORMATIE

Lees, alvorens het product te gebruiken, zorgvuldig de informatie in deze handleiding. De handleiding moet worden bewaard voor toekomstig gebruik.
Italiaans is de originele taal van deze handleiding. Deze taal is de referentietaal in geval van verschillen in de vertalingen. Deze handleiding maakt deel uit van de essentiële veiligheidseisen en moet worden bewaard tot het product definitief buiten gebruik wordt gesteld.
De klant kan, in geval van verlies, een kopie van de handleiding aanvragen door contact op te nemen met Calpeda S.p.A. of hun agent, onder vermelding van het type productgegevens dat op het etiket van de machine staat (zie Markering). Eventuele wijzigingen, veranderingen of aanpassingen aan het product of een deel ervan, die niet door de fabrikant zijn goedgekeurd, maken de "CE-verklaring" en garantie ongeldig.
Niet gebruiken in vijvers, tanks of zwembaden of waar mensen in contact kunnen komen met het water. Lees zorgvuldig de installatiesectie waarin het volgende staat:

• De maximaal toelaatbare structurele werkdruk.
• Het type en de doorsnede van de voedingskabel.
• Het type elektrische beveiliging dat moet worden geïnstalleerd.

Symbolen

Om het begrip van de handleiding te verbeteren, worden hieronder de gebruikte symbolen met de bijbehorende betekenis weergegeven.

	Informatie en waarschuwingen die in acht moeten worden genomen, anders bestaat het risico dat de machine beschadigd raakt of de veiligheid van het personeel in gevaar brengt.
	Het niet in acht nemen van elektrische informatie en waarschuwingen kan de machine beschadigen of de veiligheid van het personeel in gevaar brengen.
	Opmerkingen en waarschuwingen voor het juiste beheer van de machine en haar onderdelen.
	Handelingen die door de eindgebruiker kunnen worden uitgevoerd. Na zorgvuldig lezen van de instructies is hij verantwoordelijk voor het onderhoud onder normale omstandigheden. Ze zijn bevoegd om standaard onderhoudswerkzaamheden uit te voeren.
	Handelingen die moeten worden uitgevoerd door een gekwalificeerde elektricien. Gespecialiseerde technicus die bevoegd is om alle elektrische handelingen, inclusief onderhoud, uit te voeren. Ze zijn in staat om te werken in de aanwezigheid van hoogspanning.
	Handelingen die moeten worden uitgevoerd door een gekwalificeerde technicus. Gespecialiseerde technicus die het apparaat onder normale omstandigheden kan installeren, tijdens "onderhoud" kan werken en elektrische en mechanische ingrepen voor onderhoud mag uitvoeren. Ze moeten in staat zijn om eenvoudige elektrische en mechanische handelingen uit te voeren die verband houden met het onderhoud van het apparaat.
	Geeft aan dat het verplicht is om individuele beschermingsmiddelen te gebruiken - handbescherming.
	Geeft aan dat het verplicht is om individuele beschermingsmiddelen te gebruiken - oogbescherming.
	Handelingen die moeten worden uitgevoerd met het apparaat uitgeschakeld en losgekoppeld van de stroomvoorziening.
	Handelingen die moeten worden uitgevoerd met het apparaat ingeschakeld.

Naam en adres van de fabrikant

Naam fabrikant: Calpeda S.p.A.
Adres: Via Roggia di Mezzo, 39 36050 Montorso Vicentino - Vicenza / Italië
www.calpeda.it

Geautoriseerde operators

Het product is bedoeld voor gebruik door deskundige operators, verdeeld in eindgebruikers en gespecialiseerde technici. (zie de symbolen hierboven).
Het is de eindgebruiker verboden om werkzaamheden uit te voeren die alleen door gespecialiseerde technici mogen worden uitgevoerd. De fabrikant wijst elke aansprakelijkheid af voor schade die verband houdt met het niet naleven van deze waarschuwing.

Technische assistentie

Alle verdere informatie over de documentatie, technische assistentie en reserveonderdelen moet worden aangevraagd bij: Calpeda S.p.A..

TECHNISCHE BESCHRIJVING

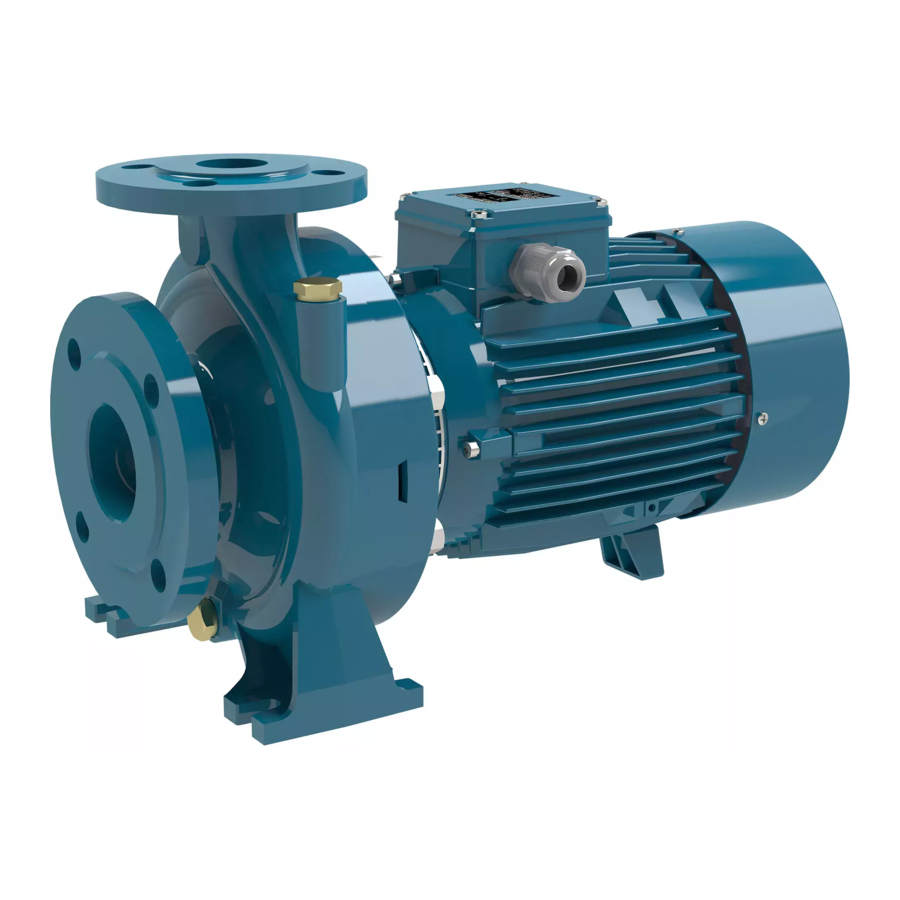

Pompaanduiding = NM, NMS, NM4, NMS4
Close-coupled centrifugaalpompen; elektromotor met verlengde as direct verbonden met de pomp tot 15 kW voor NM4 en 30 kW voor NM, nieuwe beugelconstructie voor standaardmotoren (stub-shaft constructie) van 18,5 tot 75 kW voor NM4 en 37 tot 75 kW voor NM met geïntegreerd druklager.
Pomphuis met axiale aanzuiging en radiale afgifte aan de bovenzijde, hoofdafmetingen en prestaties volgens EN 733.
NM..: versie met pomphuis en lantaarnbeugel in gietijzer.
B-NM..: versie met pomphuis en lantaarnbeugel/huisdeksel in brons. (de pompen worden volledig geverfd geleverd).

Beoogd gebruik

Standaard constructie
Voor schone vloeistoffen, niet-explosief en niet-ontvlambaar, zonder schuurmiddelen, die niet agressief zijn voor de pompmaterialen (gehalte aan vaste stoffen tot 0,2%).
Vloeistoftemperatuur van -10°C tot +90°C. Met afdichtringen in EPDM is de pomp niet geschikt voor gebruik met olie.

Speciale constructie
Voor schone vloeistoffen, niet-explosief en niet-ontvlambaar, zonder schuurmiddelen, die niet agressief zijn voor de pompmaterialen (gehalte aan vaste stoffen tot 0,2%) met de volgende kenmerken:

• Koelmengsels met temperaturen van 0 tot -30°C.
• Water met temperaturen van 90°C tot 140°C.
• Olie met een temperatuur tot 200°C en/of een maximale dichtheid van 30 cSt.

Oneigenlijk gebruik

Het apparaat is uitsluitend ontworpen en gebouwd voor het beoogde doel.
Oneigenlijk gebruik van het apparaat is verboden, evenals gebruik onder andere omstandigheden dan die in deze instructies worden aangegeven. Oneigenlijk gebruik van het product vermindert de veiligheid en de efficiëntie van het apparaat. Calpeda is niet verantwoordelijk voor storingen of ongevallen als gevolg van oneigenlijk gebruik.

Markering

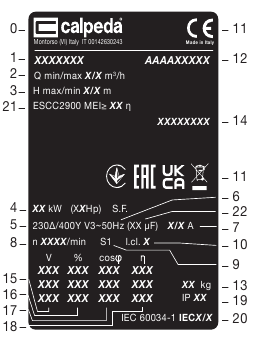

De volgende afbeelding is een kopie van het typeplaatje dat zich op de buitenkant van de pomp bevindt.

0. Fabrikant

1. Type
2. Debiet
3. Opvoerhoogte
4. Nominaal vermogen
5. Voedingsspanning
6. Frequentie
7. Nom. motorstroom
8. Toerental rpm
9. Bedrijfsduur
10. Isolatieklasse
11. Certificeringen
12. AAAA Jaar van fabricage

12. XXXX Serienummer
13. Gewicht
14. Opmerkingen
15. Spanning
16. % Belasting
17. Vermogensfactor
18. Efficiëntie
19. Bescherming
20. Motorrendement
21. Pomprendement
22. Condensator

TECHNISCHE KENMERKEN

Technische gegevens

Afmetingen en gewicht (zie technische catalogus).
Nominaal toerental 1450/1750/2900/3450 rpm Bescherming IP54 (IP 55 voor NMS, NMS4) Voedingsspanning/frequentie:

• tot 240V 1~ 50/60 Hz
• tot 480V 3~ 50/60 Hz

Controleer of de netfrequentie en -spanning overeenkomen met de elektrische kenmerken die op het typeplaatje staan aangegeven.
De elektrische gegevens die op het etiket staan, verwijzen naar het nominale vermogen van de motor. Nominaal motorvermogen

Maximaal toelaatbare werkdruk (PN) tot 100 m (10 bar), 160 m (16 bar) pomp in nodulair gietijzer.
De max. inlaatwaterdruk: PN (Pa) - Hmax (Pa).

Bedrijfsomstandigheden

Installatie op een goed geventileerde locatie, beschermd tegen het weer, met een omgevingstemperatuur van -10°C tot +40°C.
Relatieve vochtigheid: van 10% tot 55% niet-condenserend.
Maximale hoogte 1.000 m boven zeeniveau.

VEILIGHEID

Algemene bepalingen

Alvorens het product te gebruiken, is het noodzakelijk om alle veiligheidsvoorschriften te kennen.
Lees zorgvuldig alle bedieningsinstructies en de aanwijzingen voor de verschillende stappen: van transport tot verwijdering.
De gespecialiseerde technici moeten zorgvuldig alle toepasselijke normen en wetten naleven, inclusief de lokale voorschriften van het land waar de pomp wordt verkocht.
Het apparaat is gebouwd in overeenstemming met de geldende veiligheidswetten. Oneigenlijk gebruik kan schade toebrengen aan personen, dieren en objecten. De fabrikant wijst elke aansprakelijkheid af in geval van schade als gevolg van oneigenlijk gebruik of gebruik onder andere omstandigheden dan die op het typeplaatje en in deze instructies worden aangegeven.
Volg de routine onderhoudsschema's en vervang beschadigde onderdelen onmiddellijk. Hierdoor kan het apparaat onder de beste omstandigheden werken.
Gebruik alleen originele reserveonderdelen van Calpeda S.p.A of een geautoriseerde distributeur.
Verwijder of wijzig de labels op het apparaat niet.
Start het apparaat niet in geval van defecten of beschadigde onderdelen.
Onderhoudswerkzaamheden die een volledige of gedeeltelijke demontage van het apparaat vereisen, mogen pas worden uitgevoerd nadat het apparaat van de stroomvoorziening is losgekoppeld.

Veiligheidsvoorzieningen

Het apparaat heeft een externe behuizing die elk contact met interne onderdelen voorkomt.

Restrisico's

Het apparaat, ontworpen voor gebruik, heeft, wanneer het wordt gebruikt in overeenstemming met de ontwerp- en veiligheidsregels, geen restrisico's.

Informatie- en veiligheidssignalen

Voor dit type product zijn er geen signalen op het product aanwezig.

Individuele beschermingsmiddelen

Tijdens installatie, opstarten en onderhoud wordt de geautoriseerde operators aangeraden om het gebruik van individuele beschermingsmiddelen te overwegen die geschikt zijn voor de beschreven activiteiten.
Tijdens gewone en buitengewone onderhoudswerkzaamheden zijn veiligheidshandschoenen vereist.

Signaal individueel beschermingsmiddel

HANDSCHOENEN
(handschoenen ter bescherming tegen chemische, thermische en mechanische risico's).

OOGBESCHERMING
(brillen ter bescherming tegen chemische, thermische en biologische risico's)

TRANSPORT EN BEHANDELING

Het product is verpakt om de inhoud intact te houden. Vermijd het stapelen van overmatig gewicht tijdens transport. Zorg ervoor dat de verpakking tijdens het transport niet kan bewegen.
De transportvoertuigen moeten qua gewicht en afmetingen voldoen aan het gekozen product (zie technische catalogus afmetingen en gewichten).

Behandeling

Voorzichtig behandelen, de verpakkingen mogen geen stoten krijgen.
Vermijd stoten op de verpakkingsmaterialen die de pomp kunnen beschadigen.
Als het gewicht meer dan 25 kg bedraagt, moet het pakket door twee personen tegelijk worden gehanteerd (zie technische catalogus afmetingen en gewichten). Til de pomp-motorunit langzaam op (fig. 1) en zorg ervoor dat deze niet ongecontroleerd heen en weer beweegt, om het risico van onevenwichtigheid en kantelen te voorkomen.
(fig. 1)

Opslag

Het apparaat moet worden opgeslagen in een droge ruimte, beschermd tegen schokken en bij voorkeur in de originele verpakking. Respecteer de volgende opslagcondities:

• Omgevingstemperatuur van -10°C tot +70°C
• Relatieve luchtvochtigheid: van 10% tot 90% niet-condenserend.

INSTALLATIE

Afmetingen

Voor de afmetingen van het apparaat (zie technische catalogus).

Omgevingsvereisten en afmetingen van de installatieplaats

De klant moet de installatieplaats voorbereiden om de juiste installatie te garanderen en om aan de eisen van het apparaat te voldoen (elektrische voeding, enz...).
De plaats waar het apparaat wordt geïnstalleerd, moet voldoen aan de eisen in de paragraaf. Het is absoluut verboden om de machine te installeren in een omgeving met een potentieel explosieve atmosfeer.

Uitpakken

Inspecteer het apparaat om te controleren op eventuele schade die tijdens het transport is ontstaan.
Verpakkingsmateriaal moet, eenmaal verwijderd, worden afgevoerd/gerecycled volgens de lokale wetgeving van het land van bestemming.
Til de pomp-motorunit langzaam op (zie paragraaf fig. 1) en zorg ervoor dat deze niet ongecontroleerd heen en weer beweegt, om het risico van onevenwichtigheid en kantelen te voorkomen.

Installatie

Deze pompen moeten worden geïnstalleerd met de rotoras horizontaal en de voeten naar beneden.
Plaats de pomp zo dicht mogelijk bij de aanzuigbron (rekening houdend met de NPSH-waarde). Zorg voor ruimte rond de pomp voor motorventilatie, om controle van de asrotatie mogelijk te maken, voor het vullen en aftappen van de pomp en om het mogelijk te maken de af te voeren vloeistof op te vangen.
Wanneer de pomp wordt gebruikt in airconditioning- of koelsystemen, is het noodzakelijk om te zorgen voor een afvoer van het condensaat dat kan ontstaan in de lantaarnbeugel. In deze gevallen is het noodzakelijk om de pomp te installeren met de rotoras in horizontale positie.
In gevallen waarin thermische isolatie wordt gebruikt, mag de lantaarnbeugel nooit worden afgedekt.

Leidingen
Zorg ervoor dat de binnenkant van de leidingen schoon en vrij van obstakels is voordat u ze aansluit.
LET OP: De leidingen die op de pomp zijn aangesloten, moeten worden vastgezet met steunklemmen zodat ze geen spanning, belasting of trillingen op de pomp overbrengen.
De binnendiameter van het leidingwerk is afhankelijk van het gewenste debiet.
Zorg voor een diameter die een vloeistofstroom garandeert van niet meer dan 1,5 m/s voor de aanzuiging en 3 m/s voor de perszijde. De leidingdiameters mogen nooit kleiner zijn dan de aansluitpoorten van de pomp.

Aanzuigleiding
De aanzuigleiding moet perfect luchtdicht zijn en omhoog worden geleid om luchtbellen te voorkomen.
Gebruik een excentrisch overgangsstuk om de aanzuigaansluiting te verbinden met een horizontale leiding met een grotere diameter

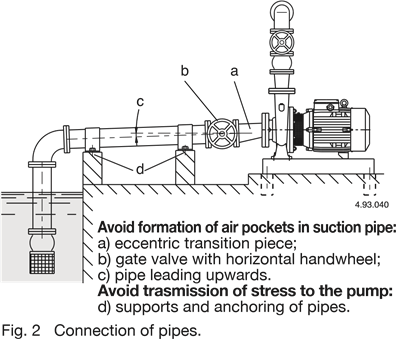

(fig. 2).

Met een pomp die zich boven het waterniveau bevindt (aanzuigwerking), monteert u een voetklep met zeef die altijd ondergedompeld moet blijven of een terugslagklep op de aanzuigaansluiting.
Met een pomp die zich onder het waterniveau bevindt (toevoer onder positieve aanzuighoogte) installeert u een schuifafsluiter.

Persleiding
Monteer een schuifafsluiter in de persleiding om de persing, opvoerhoogte en het opgenomen vermogen aan te passen.
Installeer een manometer.
Met een geodetische opvoerhoogte van meer dan 15 m, monteer een terugslagklep tussen de pomp en de schuifafsluiter om de pomp te beschermen tegen waterslag. Bij een frequentieomvormer moet de terugslagklep vóór de druktransducer worden geïnstalleerd.

Uitlijning van de pomp-motorunit
LET OP: een verkeerde uitlijning tussen de pompvoeten en de motorvoeten kan trillingen en vroegtijdige slijtage van elastische lagers, de afdichting en andere interne onderdelen veroorzaken.
Zorg ervoor dat de rotor vrij draait wanneer deze met de hand wordt bewogen. Plaats een dikte van 1 mm onder de voeten van het pomphuis en verdik vervolgens de motor totdat de uitlijning is verkregen. Draai voor de afstelling de schroeven los of verwijder ze waar nodig en voeg indien nodig gekalibreerde platen toe onder de motorvoeten.

Elektrische aansluiting

De elektrische aansluiting mag alleen worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met de lokale voorschriften.
Volg alle veiligheidsnormen.
De unit moet correct geaard zijn. Sluit de aardgeleider aan op de klem met de markering.
Vergelijk de frequentie en netspanning met de gegevens op het typeplaatje en sluit de voedingsgeleiders aan op de klemmen in overeenstemming met het juiste schema in het deksel van de aansluitdoos.
LET OP: vermijd directe start bij een motorvermogen van ≥ 5,5 kW. Voorzie een bedieningspaneel met ster-driehoek start of een ander startapparaat.
LET OP: laat nooit ringen of andere metalen onderdelen in de interne kabelopening tussen de aansluitdoos en de stator vallen. Als dit gebeurt, demonteer dan de motor om het voorwerp dat erin is gevallen terug te halen.
Als de aansluitdoos is voorzien van een kabelwartel, gebruik dan een flexibel voedingssnoer van het type H07 RN-F met een kabeldoorsnede van niet minder dan (par. 13.3 TAB 1). Als de aansluitdoos is voorzien van een inlaatbus, sluit dan het voedingssnoer aan via een leiding. Voor gebruik in zwembaden (niet wanneer er personen in het zwembad zijn), tuinvijvers en soortgelijke plaatsen, moet een aardlekschakelaar met IΔN van maximaal 30 mA in het voedingscircuit worden geïnstalleerd.
Installeer een apparaat voor het loskoppelen van het elektriciteitsnet (schakelaar) met een contactscheiding van minimaal 3 mm in alle polen.
Installeer bij een driefasenmotor een overbelastingsbeveiliging met curve D die geschikt is voor de nominale stroom van de pomp.
Eenfase NMM, worden geleverd met een condensator die is aangesloten op de klemmen en (voor 220-240 V - 50 Hz) met een ingebouwde thermische beveiliging.

Werking met frequentieomvormer

Stel de frequentieomvormer zo in dat de grenswaarden van min. 25 Hz en max. nominale frequentie (50 of 60 Hz).
Het is noodzakelijk om een dv/dt-filter te installeren aan de uitgang van de omvormer als de voedingskabel langer is dan 2 meter. Het is noodzakelijk om een dv/dt-filter of een geïsoleerd lager te installeren als aan beide volgende voorwaarden is voldaan:

• frequentieomvormer heeft een PWM-frequentie hoger dan 8 kHz;
• nominaal vermogen >7,5 kW bij 2-polige motor of nominaal vermogen >4 kW bij 4-polige motor.

Verder is het noodzakelijk om een dv/dt-filter of een geïsoleerd lager te installeren in alle gevallen waarin de aandrijving een werkfrequentie ^𝑓𝐿<4/5^𝑓𝑁 heeft gedurende een tijd die langer is dan 1/3^𝑇 waarbij T is gedefinieerd in 24 uur en ^𝑓𝑁 de nominale motorfrequentie is (d.w.z. langer dan 8 uur per dag).
In geen enkele toestand mag de dv/dt-limietcurve die is voorgeschreven in de technische bijlage van de Calpeda-catalogus worden overschreden, bovendien moet de minimale werkfrequentie het verpompen van vloeistof garanderen en voldoen aan de voorschriften van de fabrikant.
Spanningspieken of verhoogd akoestisch geluid kunnen worden verminderd door een dv/dt-filter tussen de frequentieomvormer en de motor te installeren.

OPSTARTEN EN WERKING

Voorbereidende controles voordat de pomp wordt opgestart

De pompen kunnen kleine hoeveelheden restwater van het testen bevatten.
Bij het verpompen van drinkwater moet de pomp voor het opstarten grondig worden doorgespoeld met schoon water om eventuele vreemde stoffen, zoals conserveringsmiddelen, testvloeistof of vet, te verwijderen.
Start het apparaat niet op in geval van beschadigde onderdelen.

Eerste keer opstarten

LET OP: laat de pomp nooit drooglopen. Start de pomp nadat u deze volledig met vloeistof hebt gevuld.
Wanneer de pomp zich boven het waterniveau bevindt (aanzuigwerking), vult u de aanzuigleiding en de pomp via het vulgat, zie fig. 3.
Fig. 3 Vullen.

Wanneer het vloeistofniveau aan de aanzuigzijde zich boven de pomp bevindt (toevoer onder positieve aanzuighoogte), vult u de pomp door de aanzuigschuifafsluiter langzaam en volledig te openen, terwijl u de persschuifafsluiter open houdt om de lucht af te voeren. Controleer of de as met de hand draait.
Controleer bij een driefasenmotor of de draairichting overeenkomt met de pijl op het pomphuis, anders koppelt u de stroomtoevoer los en verwisselt u de aansluitingen van twee fasen. Bij een aanzuigwerking kan het nodig zijn om enkele minuten te wachten tot de pomp is aangezogen. Controleer of de pomp binnen zijn prestatiebereik werkt en of de opgenomen stroom die op het typeplaatje wordt weergegeven niet wordt overschreden.
Pas anders de persschuifafsluiter of de instelling van eventuele drukschakelaars aan.
Laat de pomp nooit langer dan vijf minuten draaien met een gesloten schuifafsluiter.
Raak de vloeistof niet aan als de temperatuur hoger is dan 50°C.
Brandgevaar. Vanwege de hoge temperatuur van de vloeistof kunnen het pomphuis en de motor temperaturen bereiken die hoger zijn dan 50°C.
RAAK deze onderdelen NIET AAN, tenzij met geschikte beschermingsmiddelen of wacht en zorg ervoor dat ze volledig zijn afgekoeld.
De vlakken van de mechanische afdichting worden gesmeerd door de verpompte vloeistof. Er kan daarom een kleine hoeveelheid vloeistof lekken tijdens de normale werking van de pomp. Tijdens de eerste keer opstarten, of na het vervangen van de mechanische afdichting, kan er sprake zijn van een grotere lekkage.
Sommige vloeistoffen (bijv. water) verdampen na het lekken, waardoor de lekkage niet zichtbaar is. Andere vloeistoffen (bijv. olie) verdampen niet, waardoor er enkele druppels zichtbaar zijn. Dit heeft geen invloed op de mechanische afdichting.

Pompen starten met pakkingafdichting
Maak de pakking eerst iets losser, zodat de afdichting wordt gedecomprimeerd.

De pomp uitschakelen

Het apparaat moet elke keer dat er storingen zijn worden uitgeschakeld. (zie probleemoplossing).
Het product is ontworpen voor continu gebruik, het uitschakelen wordt uitgevoerd door de stroomtoevoer te onderbreken door middel van de verwachte ontkoppelingsapparaten. (zie paragraaf "Elektrische aansluiting").

ONDERHOUD

Schakel voor alle werkzaamheden de stroomtoevoer uit.
Raadpleeg indien nodig een elektricien of een deskundige technicus.
Onderhoudswerkzaamheden, reiniging of reparatie die worden uitgevoerd met de elektrische installatie onder spanning, kunnen ernstig letsel veroorzaken.
Als het snoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of een andere gekwalificeerde persoon om gevaar te voorkomen.
In geval van buitengewoon onderhoud, of onderhoudswerkzaamheden die het verwijderen van onderdelen vereisen, moet de bediener een gekwalificeerde technicus zijn die schema's en tekeningen kan lezen.
Het is raadzaam om alle uitgevoerde onderhoudswerkzaamheden te registreren.
Besteed tijdens het onderhoud speciale aandacht om te voorkomen dat er kleine externe onderdelen binnendringen die de veiligheid van het apparaat in gevaar kunnen brengen.
Het is verboden om werkzaamheden uit te voeren met direct gebruik van de handen. Gebruik waterbestendige, snijvaste handschoenen om te demonteren en schoon te maken.
Tijdens onderhoudswerkzaamheden is extern personeel niet toegestaan.
Onderhoudswerkzaamheden die niet in deze handleiding worden beschreven, mogen alleen worden uitgevoerd door speciaal personeel dat is geautoriseerd door Calpeda S.p. A.
Neem voor meer technische informatie over het gebruik of het onderhoud van het apparaat contact op met Calpeda S.p. A.

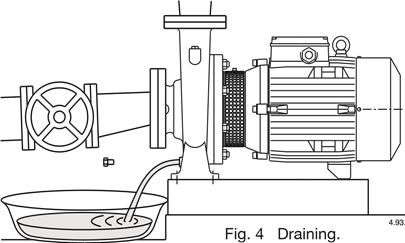

Routineonderhoud (standaardconstructie)

Schakel voor alle onderhoudswerkzaamheden de stroomtoevoer uit en zorg ervoor dat het apparaat niet per ongeluk kan werken.
Brandgevaar. Vanwege de hoge temperatuur van de vloeistof kunnen de pompomhulling en de motor temperaturen bereiken van meer dan 50 °C.
Raak deze onderdelen NIET aan, tenzij met geschikte beschermingsmiddelen of wacht en zorg ervoor dat ze volledig zijn afgekoeld. Wanneer de pomp inactief blijft, moet deze volledig worden geleegd als er een risico op bevriezing is Afb. 4.

Controleer voordat u de unit opnieuw start of de as niet vastzit en vul de pompomhulling volledig met vloeistof.

Routineonderhoud (speciale constructie)

Draag een veiligheidsbril tegen spatten.

Onderhoudspompen met pakkingafdichting

Maak eerst de wartel iets los, zodat de afdichting wordt gedecomprimeerd. Stel vervolgens de wartel af en laat een regelmatige lekkage-druppel achter, wat duidt op een goede smering.
De gepakte wartel moet worden vervangen wanneer de afdichtingseigenschappen aanzienlijk zijn afgenomen. Een samengeperste, geharde en droge pakking zorgt ervoor dat de as slijt.

Lagersmering

Tot framegrootte 250 hebben de motoren voorgesmeerde lagers en hoeven ze niet opnieuw te worden gesmeerd. Vanaf framegrootte 280 hebben de motoren smeernippels. Een hersmering met regelmatige tussenpozen (ongeveer 4000 uur) wordt alleen aanbevolen bij zware werkomstandigheden, met hoge omgevingstemperaturen. Een teveel aan vet is schadelijk. Gebruik lithiumvet voor hoge temperaturen.

Het systeem ontmantelen

Sluit de zuig- en persafsluiters en laat de pompomhulling leeglopen voordat u de pomp demonteert.

De pomp ontmantelen

Sluit de zuig- en persafsluiters en laat de pompomhulling leeglopen voordat u de pomp demonteert. Zie de constructie in de doorsnedetekening voor demontage en montage.
De motor en alle interne onderdelen kunnen worden gedemonteerd zonder de pompomhulling en leidingen te verwijderen. Door de moeren (14.28) te verwijderen, kan de motor compleet met de waaier worden verwijderd.

Pompen met IP 55-bescherming

Om altijd een IP 55-beschermingsgraad te garanderen, is het noodzakelijk om de volgende punten te controleren:

• Controleer voor het starten van de motoren zorgvuldig de positie van de pakking tussen de aansluitdoos en de deksel. Gebruik voor kabels van klein formaat een beschermende afdekking tussen de kabel en de kabelwartel.
• Wanneer u de eindschilden van de motoren demonteert, herstel dan de bestaande verbinding met behulp van de afdichtingslijm LOCTITE type 510 of een ander gelijkwaardig afdichtingssysteem, indien van toepassing, en controleer de perfecte montage van de afdichtingsring op de as.

RESERVEONDERDELEN

Aanvraag reserveonderdelen

Vermeld bij het bestellen van reserveonderdelen de aanduiding, het positienummer in de doorsnedetekening en de nominale gegevens van het typeplaatje van de pomp. De aanvraag voor reserveonderdelen moet per telefoon of e-mail worden verzonden naar CALPEDA S.p. A. Wijzigingen voorbehouden.

Probleemoplossing

Schakel de stroomtoevoer uit voordat u werkzaamheden uitvoert.
Laat de pomp of motor niet drooglopen, zelfs niet voor korte tijd.
Volg strikt de gebruikersinstructies en neem indien nodig contact op met een erkend servicecentrum.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Calpeda NM, NMS, NM4, NMS4 Handleiding

Beschikbare talen
