Husqvarna AUTOMOWER 105 Handleiding

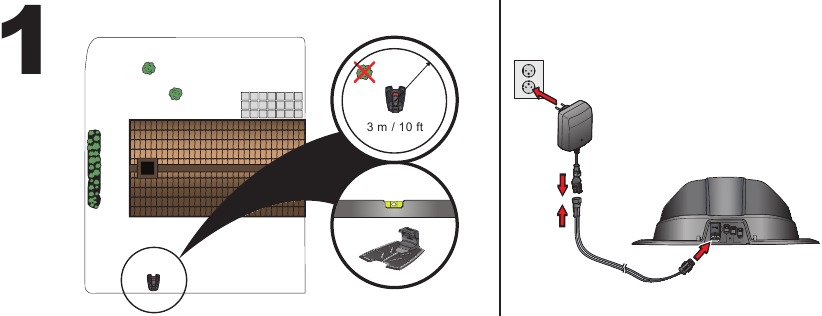

PLAATSING EN AANSLUITEN VAN HET LAADSTATION

Zie Afb. 1

1. Plaats het laadstation op een centrale positie in het werkgebied, met veel open ruimte voor het laadstation en op een relatief horizontaal oppervlak.
2. Sluit de laagspanningskabel van de voeding aan op het laadstation en de voeding.
3. Sluit de voeding aan op een 100-240 V stopcontact.
4. Plaats de robotmaaier in het laadstation om de accu op te laden terwijl de begrenzingsdraad wordt gelegd. Zet de hoofdschakelaar in stand 1.

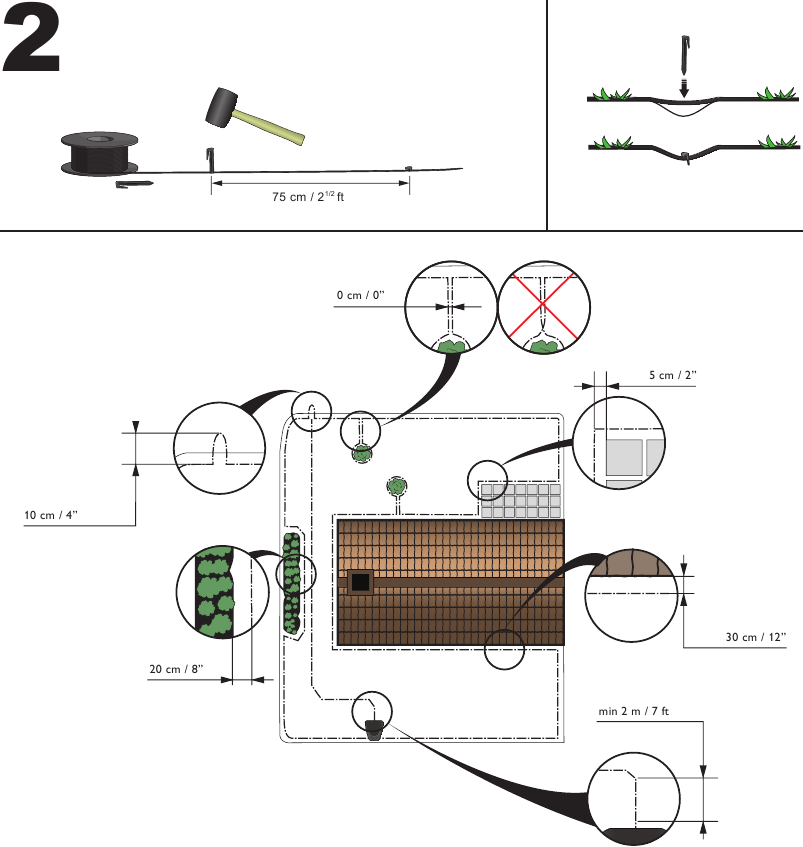

PLAATSING VAN DE BEGRENSDINGS- EN GELEIDINGSKABEL

Zie Afb. 2

1. Leg de begrenzingsdraad zo dat deze een lus vormt rond het werkgebied.
2. Maak een oogje op het punt waar de geleidingsdraad later wordt aangesloten.
3. Leg de geleidingsdraad naar het punt op de begrenzingslus waar de verbinding wordt gemaakt. Vermijd het leggen van de draad in scherpe hoeken.

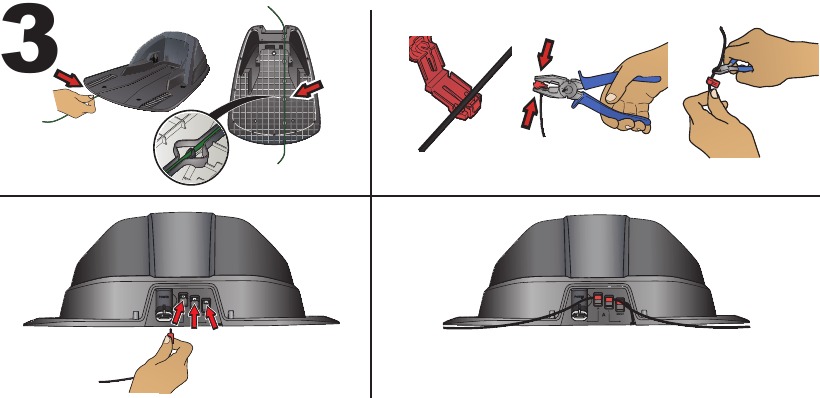

DE BEGRENSDINGS- EN GELEIDINGSKABEL AANSLUITEN

Zie Afb. 3

1. Smalle doorgangen in de tuin maken het moeilijk voor de robotmaaier om het laadstation te vinden. De robotmaaier kan naar afgelegen gebieden worden geleid met behulp van de geleidingsdraad. De geleidingsdraad helpt de robotmaaier ook om snel het laadstation te vinden.
2. Leg de geleidingsdraad onder het laadstation en minimaal 2 m / 7 ft recht uit de voorkant van het laadstation.
3. Open de connectoren en leg de draadeinden in de uitsparingen op elke connector.
4. Druk de connectoren op elkaar met behulp van een tang.
5. Knip overtollige begrenzingsdraad af. Knip 1-2 cm / 0.4-0.8" boven de connectoren af.
6. Druk de connectoren op de contactpennen, gemarkeerd met AL (links) en AR (rechts), op het laadstation. Het is belangrijk dat de rechterdraad is aangesloten op de rechtercontactpen en de linkerdraad op de linkerpen.
7. Maak de connector vast aan de contactpen gemarkeerd met GUIDE op het laadstation.

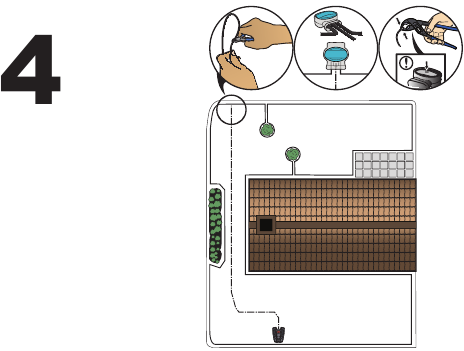

DE GELEIDINGSKABEL AANSLUITEN OP DE BEGRENSDINGSKABEL

Zie Afb. 4

1. Knip de begrenzingsdraad door met een draadknipper in het midden van het oogje dat is gemaakt in stap 2 van "PLAATSING VAN DE BEGRENSDINGS- EN GELEIDINGSKABEL".
2. Sluit de geleidingsdraad aan op de begrenzingsdraad met behulp van de meegeleverde koppelstukken. Druk de koppelstukken volledig samen met een waterpomptang.

STARTEN EN STOPPEN

STARTEN

1. Open de klep door op de STOP (STOP) knop te drukken.
2. Zet de hoofdschakelaar in stand 1. Wanneer u dit voor de eerste keer doet, start een opstartprocedure waarbij u onder andere een viercijferige pincode selecteert.
3. Druk op de START (START) knop en sluit de klep.

STOPPEN
Druk op de STOP (STOP) knop.

HET APPARAAT AANPASSEN AAN DE GROOTTE VAN UW GAZON

De maairesultaten zijn afhankelijk van de maaitijd. Pas de maaitijd aan uw tuin aan met behulp van de functie Timer (Timer). U bepaalt op welke tijden van de dag de robotmaaier moet werken. De robotmaaier maait ongeveer 43 m² / 463 ft² per uur en per dag. Bijvoorbeeld; als uw tuin bestaat uit 300 m² / 3230 ft² gras, dan moet de robotmaaier gemiddeld 7 uur per dag werken.

ONDERHOUD

1. De hoofdschakelaar moet in de stand 0 (0) staan tijdens alle werkzaamheden aan het chassis van de robotmaaier, zoals reinigen of vervangen van de messen. Vervang de messen regelmatig voor het beste maairesultaat.
2. Gebruik nooit een hogedrukreiniger of zelfs stromend water om de robotmaaier schoon te maken. Gebruik nooit oplosmiddelen om schoon te maken.
3. Alle aansluitingen op het laadstation (voeding, begrenzings- en geleidingsdraad) moeten worden losgekoppeld als er kans is op onweer.
4. Laad de accu aan het einde van het seizoen volledig op voor de winteropslag.

LED-INDICATIE LAADSTATION

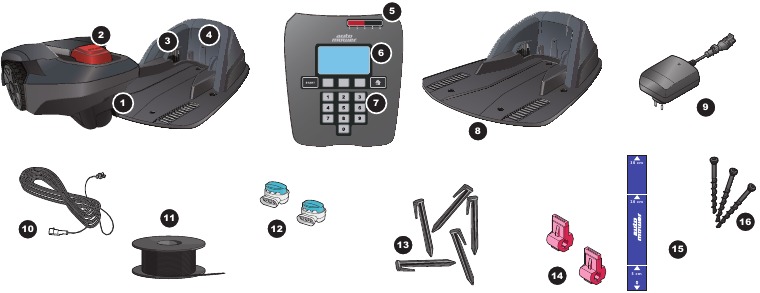

WAT IS WAT

1. Hoofdschakelaar
2. STOP-knop
3. Laadplaten
4. LED voor functiecontrole van de begrenzings- en geleidingsdraden
5. Indicatie maaihoogte
6. Display
7. Toetsenbord
8. Laadstation
9. Voeding**
10. Laagspanningskabel
11. Draad voor begrenzing en geleiding*
12. Koppelstukken*
13. Haringen*
14. Connectoren*
15. Meetinstrument
16. Schroeven voor het vastzetten van het laadstation

* Inbegrepen in de installatiekit, niet inbegrepen bij de aankoop van de robotmaaier.
** Het uiterlijk van de voeding kan afwijken afhankelijk van de markt.
