Roborock Saros Z70 Handleiding

Algemene beschrijving

Dit product is een robotstofzuiger die is ontworpen voor het reinigen van vloeren in huis. Het beschikt over een robotarm die kan helpen bij het oppakken van items van de vloer tijdens het reinigen. Het is ook uitgerust met een dockingstation dat de robot kan opladen, de stofbak kan legen, het schoonwatertank kan bijvullen en de dweildoeken kan wassen en drogen. U kunt de robot verbinden met de Roborock-app om toegang te krijgen tot extra functies.

Productoverzicht

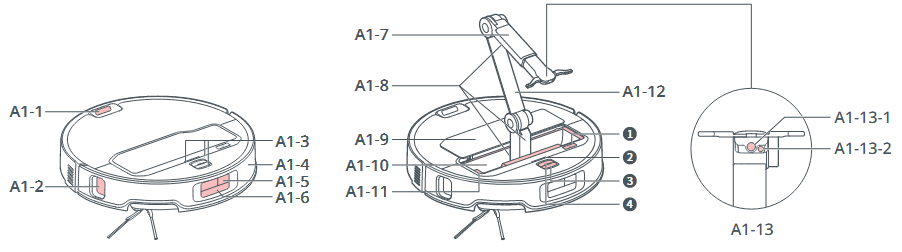

Robot (bovenaanzicht)

1. Noodstopknop
   • Robotarm in zijn compartiment: Houd de knoppen en ingedrukt om de robotarmfunctie in/uit te schakelen.
     Opmerking: Gebruik de robotarmfunctie via de Roborock-app.
   • Robotarm uit het compartiment: Druk op de knop om de robot onmiddellijk te stoppen / Houd de knoppen en ingedrukt om de robotarm te resetten.
     Statusindicatorlampje robotarm

• Ademend: Robotarm uitgeschoven/ingetrokken/gereset
• Continu aan: Robotarm wacht op orders
• Langzaam knipperend: Robotarm in noodstopstatus
• Snel knipperend: Robotarm in werking
• Uit: Robotarm in zijn compartiment

2. Statusindicatorlampje robot

• Gedimd: Robotarmfunctie uitgeschakeld
• Helder: Robotarmfunctie ingeschakeld
• Continu aan: WiFi verbonden
• Langzaam ademend: Voice assistant start op
• Snel ademend: Voice assistant werkt
• Langzaam knipperend: Wachten op verbinding
• Snel knipperend: Verbinden
• Uit: Opladen/Dweilen/ Leegmaken/Slaapstand/Uitschakelen, enz.

3. Power/Clean (Aan/Schoonmaken)
   • Ingedrukt houden om de robot in of uit te schakelen
   • Druk om het schoonmaken te starten
     Stroomindicatorlampje
   • Wit: Batterijniveau ≥ 15%
   • Rood: Batterijniveau < 15%
   • Ademend: Opladen of opstarten
   • Snel rood knipperend: Fout
   • Rood en wit afwisselend knipperend: Bekijken op afstand of cruisen
4. - Dock (Dock)
   • Robot niet op dock: Druk om het docken te starten / Houd ingedrukt om spotreiniging te starten
   • Robot op dock: Druk om het legen te starten / Houd ingedrukt om de dweildoeken te wassen
     Opmerking: Druk op of om een actieve robot te pauzeren.

1. Sensor bovenkant
2. Muursensor
3. Microfoons
4. Bumper
5. Sensor voorste navigatie
6. LED-vullicht
7. Robotarm
8. Sensoren intrekken robotarm
9. Elektrisch luik
10. Compartiment robotarm
11. Anti-knelsensor
12. Drukschakelaar
13. Gripper
    1. Gripper Camera
    2. Camera-vullicht

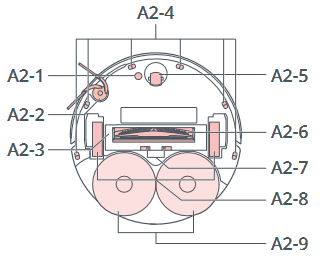

Robot (onderaanzicht)

1. Tapijtsensor
2. Zijborstel
3. Afdekking hoofdborstel
4. Valdetectiesensoren
5. Omnidirectioneel wiel
6. Hoofdborstel
7. Vergrendelingen afdekking hoofdborstel
8. Hoofdwielen
9. Dweildoeken

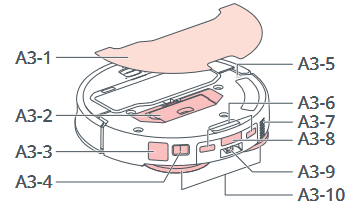

Robot (bovenklep verwijderd)

1. Magnetische bovenklep
2. Stofbak
3. Zuiginlaat
4. Sensor achterste navigatie
5. Resetknop
6. Oplaadcontacten
7. Luchtroosters
8. Communicatiesensor
9. Zelfvulpoort
10. Automatische hef- en roteerbare dweilmodules

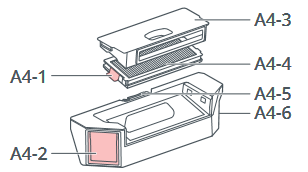

Stofbak

1. Filtervergrendeling
2. Zuiginlaat
3. Deksel stofbak
4. Wasbaar filter
5. Vergrendeling stofbak
6. Luchtinlaat

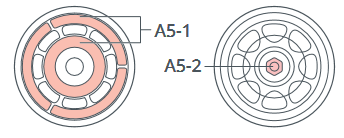

Bevestiging dweildoek

1. Klittenband
2. Dweil-as

Opmerking: Zet de dweildoeken plat vast.

Dweildoek

Dockbasis

Netsnoer

Stofzak voor eenmalig gebruik

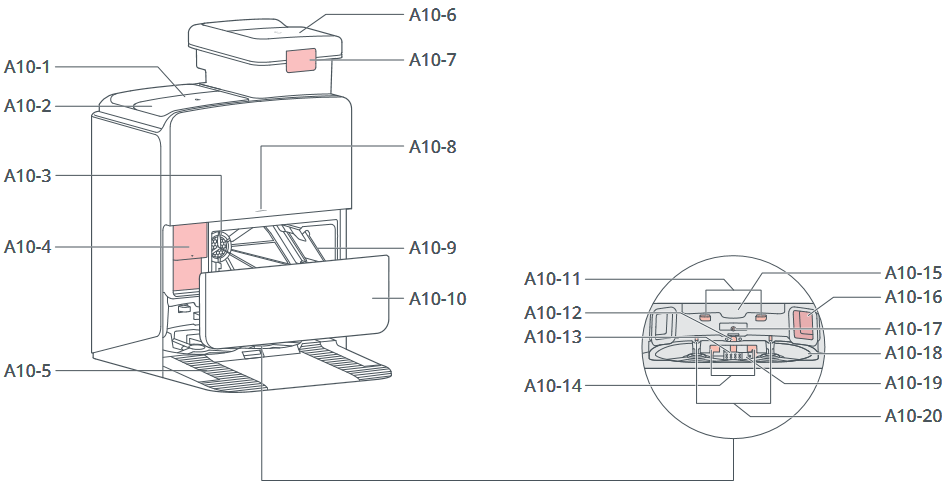

Leeg-, was- en vuldock

1. Handgreep watertank
2. Vuilwatertank
3. Filter
4. Reinigingsmiddelcartridge
5. Dockbasis
6. Schoonwatertank
7. Vergrendeling watertank
8. Statusindicatorlampje

• Ademend: Leegmaken/Dweilen
• Rood: Dockfout
• Uit: Uitgeschakeld/Opladen

9. Stofzakslot
10. Afdekking stofreservoir
11. Oplaadcontacten
12. Afvoerpoort
13. Filter reinigingsbak
14. Luchtroosters voor drogen
15. Baken docklocatie
16. Zuiginlaat
17. Robot bijvulpoort
18. Module reinigingsbak
19. Waterniveauvlotter
20. Schoonwaterdispensers

Leeg-, was- en vuldock (achteraanzicht)

1. Stroompoort
2. Opbergvak netsnoer
3. Snoeropeningen

Installatie

Belangrijke informatie

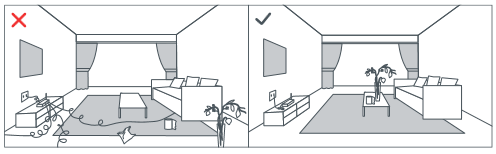

1. Verwijder snoeren, harde of scherpe voorwerpen (zoals spijkers en glas) en losse voorwerpen van de vloer. Verplaats ook onstabiele, breekbare, waardevolle of gevaarlijke voorwerpen (zoals ballen, scharen, messen, elektrische apparaten, medicijnen, giftige stoffen, glas, porselein, met vloeistof gevulde containers en brandende kaarsen) om letsel of schade te voorkomen als gevolg van voorwerpen die verstrikt raken in, geraakt worden door, gesleept worden, omgestoten worden, opgepakt worden of vallen bij het oppakken door de robot.

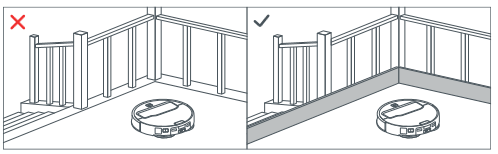

2. Wanneer u de robot in een verhoogd gebied gebruikt (zoals in een duplexappartement), gebruik dan altijd een fysieke veiligheidsbarrière om persoonlijk letsel of schade aan eigendommen te voorkomen die wordt veroorzaakt door onbedoelde vallen van de robot of het voorwerp dat door de robotarm wordt opgepakt.


Opmerkingen:

• Wanneer u de robot voor de eerste keer gebruikt, volg deze dan tijdens de hele reinigingsroute en let op mogelijke problemen. De robot kan in toekomstige toepassingen zelfstandig reinigen.
• Om overmatige ophoping van vuil op de dweildoeken te voorkomen, moeten vloeren minstens drie keer worden gestofzuigd voordat de eerste dweilcyclus plaatsvindt.

Montage

1. Bevestig de dockbasis door beide zijden van de basis en het verbindingsstuk in het midden stevig naar beneden te drukken totdat u een klik hoort.

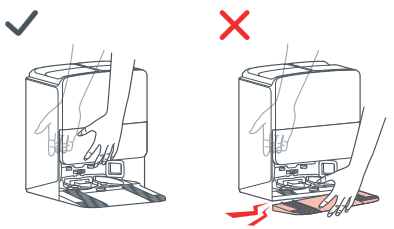

   Opmerking: Wanneer u het dock verplaatst, zet u de watertanks vast om te voorkomen dat ze eraf vallen.
2. Sluit het netsnoer aan op de achterkant van het dock en het netsnoer kan aan de linker- of rechterkant van de snoeropening uitkomen.

3. Lijn de dweilassen uit en installeer ze op hun plaats in de robot totdat u een klik hoort.

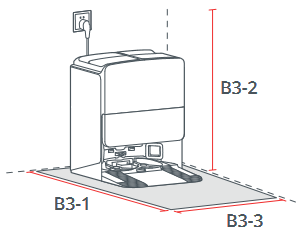

Het dock positioneren

Plaats het dock op een harde, vlakke vloer (hout/tegel/beton enz.), plat tegen een muur, en reserveer een ruimte van minimaal 0,75 m (2,46 ft) in hoogte, 0,4 m (1,31 ft) in breedte en 1,2 m (3,94 ft) in diepte. Zorg ervoor dat de locatie goede WiFi-dekking heeft voor een betere ervaring met de mobiele app. Steek de stekker in het stopcontact en zorg ervoor dat het statusindicatorlampje brandt.

1. Meer dan 1,2 m (3,94 ft)
2. Meer dan 0,75 m (2,46 ft)
3. Meer dan 0,4 m (1,31 ft)

Opmerkingen:

• Als het netsnoer verticaal naar de grond hangt, kan het door de robot worden gegrepen, waardoor het dock kan worden verplaatst of losgekoppeld.
• Het statusindicatorlampje brandt wanneer het dock is ingeschakeld en is uit wanneer de robot wordt opgeladen.
• Het statusindicatorlampje wordt rood als er een fout optreedt.
• Plaats het dock op een harde, vlakke vloer uit de buurt van vuur, hitte en water. Vermijd smalle ruimtes of locaties waar de robot in de lucht kan hangen.
• Het plaatsen van het dock op een zachte ondergrond (tapijt/mat) kan ertoe leiden dat het dock kantelt en problemen veroorzaakt bij het docken en vertrekken.
• Houd het dock uit de buurt van direct zonlicht of iets dat het baken van de docklocatie kan blokkeren, anders kan de robot mogelijk niet terugkeren naar het dock.
• Gebruik het dock niet zonder schoonwatertank, vuilwatertank, afdekking stofreservoir, stofzak voor eenmalig gebruik, reinigingsmiddelcartridge of module reinigingsbak.
• Onderhoud het dock volgens het routineonderhoud. Reinig het netsnoer en de oplaadcontacten van het dock niet met een natte doek of tissue.
• Alle docks worden onderworpen aan tests op waterbasis voordat ze de fabriek verlaten. Het is normaal dat er een kleine hoeveelheid water in de waterweg van het dock achterblijft.

Inschakelen en opladen

Houd ingedrukt om de robot in te schakelen. Wacht tot het stroomindicatorlampje continu brandt en plaats de robot vervolgens voor het dock. Zorg ervoor dat het dock is aangesloten. Druk vervolgens op en de robot keert automatisch terug naar het dock om op te laden. De robot is uitgerust met een ingebouwde, krachtige oplaadbare lithium-ionbatterij. Om de batterijprestaties te behouden, houdt u de robot opgeladen.

1. Statusindicatorlampje dock uit, stroomindicatorlampje robot ademend: Opladen.


Opmerking: De robot kan mogelijk niet worden ingeschakeld wanneer de batterij bijna leeg is. Plaats de robot in dit geval op het dock om op te laden.

Verbinding maken met de app

1. De app downloaden
   Zoek naar "Roborock" in de App Store of Google Play of scan de QR-code om de app te downloaden en te installeren.

2. WiFi resetten
   Houd en tegelijkertijd ingedrukt totdat u het spraakbericht "Resetting WiFi" (WiFi resetten) hoort. Het resetten is voltooid wanneer het statusindicatorlampje van de robot langzaam knippert. De robot wacht dan op een verbinding.
   Opmerkingen:

• Als u geen verbinding kunt maken met de robot vanwege uw routerconfiguratie, een vergeten wachtwoord of een andere reden, reset dan de WiFi en voeg uw robot toe als een nieuw apparaat.
• Om de huidige WiFi-verbindingsstatus te controleren, drukt u op de knoppen en tegelijkertijd.

3. Apparaat toevoegen
   Open de Roborock-app, tik op de knop "Add Device" (Apparaat toevoegen) of "+" en voeg uw apparaat toe volgens de instructies in de app.

Opmerkingen:

• Het daadwerkelijke proces kan variëren als gevolg van voortdurende app-updates. Volg de instructies in de app.
• Alleen 2,4 GHz WiFi wordt ondersteund.

Gebruiksaanwijzing

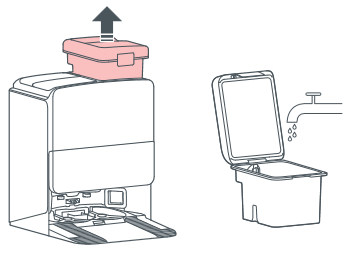

Het reservoir voor schoon water vullen

Til het reservoir voor schoon water op, open het deksel en vul het vervolgens met kraanwater. Sluit na het vullen het deksel, vergrendel de grendel en plaats het reservoir voor schoon water terug in het dock.

Opmerkingen:

• Gebruik alleen koud water om vervorming te voorkomen.
• Als er waterresten aan de buitenkant van het waterreservoir achterblijven, veeg deze dan af met een zachte, droge doek voordat u het reservoir terugplaatst.
• Voeg geen desinfectiemiddel toe aan het reservoir voor schoon water om schade te voorkomen. Om een hoge concentratie reinigingsoplossing te voorkomen, voegt u de oplossing alleen toe aan de cartridge met reinigingsoplossing.

Reinigingsoplossing toevoegen

1. Verwijder de afdekking van de stofcontainer, trek de hele cartridge met reinigingsoplossing eruit aan de onderste handgreep en plaats deze vervolgens op een harde, vlakke ondergrond.
   Opmerking: om te voorkomen dat de afdekking van de stofcontainer valt en de robot raakt, verwijdert u de afdekking met beide handen, één aan elke kant.
2. Open het deksel van de cartridge en voeg reinigingsoplossing toe.
3. Sluit het deksel en plaats de cartridge terug in het dock. Druk op de cartridge totdat u een klik hoort.
4. Plaats de afdekking van de stofcontainer terug om ervoor te zorgen dat de stofcontainer goed is afgesloten.

Opmerkingen:

• Zorg ervoor dat de cartridge met reinigingsoplossing volledig is verwijderd voordat u reinigingsoplossing toevoegt.
• Gebruik geen desinfectiemiddel en alleen de door Roborock aanbevolen reinigingsoplossing in de cartridge om schade te voorkomen.
• Na het toevoegen voegt de robot automatisch reinigingsoplossing toe aan het water voor het wassen van de dweil en het bijvullen van het waterreservoir van de robot volgens de vooraf ingestelde verhouding om optimale dweilprestaties te garanderen.
• Reinigingsoplossing is niet inbegrepen in het pakket. Koop er een indien nodig.
• Als er dagelijks geen vloerreinigingsoplossing wordt gebruikt, kunt u deze stap overslaan of Smart Cleaning Solution Filling uitschakelen in de app.

In-/uitschakelen
Houd ingedrukt om de robot in te schakelen. Het stroomindicatielampje gaat branden en de robot wacht op opdrachten.
Houd ingedrukt om de robot uit te schakelen en de reinigingscyclus te voltooien.
Opmerking: de robot kan niet worden uitgeschakeld tijdens het opladen.

De robotarmfunctie inschakelen
Wanneer de robotarm zich in zijn compartiment bevindt, houdt u de en knoppen ingedrukt om de robotarmfunctie in of uit te schakelen. Gebruik de robotarmfunctie via de Roborock-app.
Opmerking: Wanneer de robotarm met een noodstop is gestopt of gepauzeerd, houdt u de en knoppen ingedrukt om de robotarm te resetten.

Reinigen starten
Druk op om het reinigen te starten. De robot plant zijn reinigingsroute en trekt in elke kamer eerst de randen uit en vult vervolgens de kamer in een zigzagpatroon. Op die manier reinigt de robot alle kamers één voor één, grondig en efficiënt.

Opmerkingen:

• Om ervoor te zorgen dat de robot automatisch terugkeert naar het dock, start u de robot vanaf het dock en verplaatst u het dock niet tijdens het reinigen.
• Het reinigen kan niet worden gestart als het batterijniveau te laag is. Laat de robot opladen voordat u begint met schoonmaken.
• Ruim voor het reinigen snoeren (inclusief het netsnoer van het dock) en waardevolle spullen van de vloer op. Losse voorwerpen kunnen door de robot worden meegesleurd, wat kan leiden tot het loskoppelen van elektrische apparaten of schade aan snoeren en eigendommen.
• Als het reinigen in minder dan 10 minuten is voltooid, reinigt de robot het gebied twee keer.
• Als de batterij tijdens een reinigingscyclus bijna leeg is, keert de robot automatisch terug naar het dock. Na het opladen hervat de robot waar hij was gebleven.
• De robot trekt de dweildoekbevestigingen in om het tapijt te reinigen. U kunt het tapijt ook instellen als een verboden zone in de app om het te vermijden.
• Zorg ervoor dat de dweildoeken correct zijn geïnstalleerd voordat u met een schoonmaaktaak begint.

Puntreiniging
Houd ingedrukt om de puntreiniging te starten. Reinigingsbereik: De robot reinigt een vierkant gebied van 1,5 m (4,9 ft) × 1,5 m (4,9 ft) gecentreerd op zichzelf.
Opmerking: Na de puntreiniging keert de robot automatisch terug naar het startpunt en wacht op opdrachten.

Pauze
Wanneer de robot actief is, drukt u op of om hem te pauzeren, drukt u op om het reinigen te hervatten. Druk op op een gepauzeerde robot om hem terug te sturen naar het dock.
Opmerking: Als u een gepauzeerde robot handmatig op het dock plaatst, wordt de huidige schoonmaakbeurt beëindigd.

Noodstop en resetten
Als er een noodgeval optreedt wanneer de robotarm werkt, drukt u op de knop om alle bewerkingen van de robot onmiddellijk te stoppen. Wanneer de robot met een noodstop is gestopt, houdt u de en knoppen ingedrukt om de robotarm te resetten. Als de robotarm een object heeft opgepakt, zal hij het object langzaam neerleggen en vervolgens terugtrekken in zijn compartiment. Als de robotarm geen object heeft opgepakt, opent hij zijn grijper en sluit hij vervolgens zijn grijper terwijl hij terugtrekt in zijn compartiment om de resetactie te voltooien.
Opmerking: Als de robotarm de resetactie niet langer dan 10 minuten uitvoert na het betreden van de noodstopstatus, wordt deze automatisch gereset en gaat de robot in de slaapstand.

Slaapstand
Als de robot langer dan 10 minuten is gepauzeerd, gaat hij in de slaapstand en knippert het stroomindicatielampje om de paar seconden. Druk op de of knop om de robot wakker te maken.

Opmerkingen:

• De robot gaat niet in de slaapstand wanneer hij wordt opgeladen.
• De robot wordt automatisch uitgeschakeld als hij langer dan 12 uur in de slaapstand staat.

Niet storen-modus
De standaardperiode Niet storen (DND) is van 22:00 tot 08:00 uur. U kunt de app gebruiken om de DND-modus uit te schakelen of de DND-periode te wijzigen, of in te stellen of automatische topup, legen en drogen moeten worden ingeschakeld, om indicatielampjes te dimmen of het volume van het spraakbericht te verlagen tijdens de DND-periode.

Kinderslot
Houd de en knoppen ingedrukt om het kinderslot in of uit te schakelen. U kunt het ook instellen in de app. Eenmaal ingeschakeld, reageert de robot niet op het indrukken van knoppen wanneer hij stilstaat.

Dweil wassen
Tijdens het reinigen bepaalt de robot automatisch wanneer hij moet terugkeren naar het dock om de dweil te wassen en het waterreservoir bij te vullen om zijn dweilprestaties te maximaliseren. Om het wassen handmatig te starten, tikt u op de bijbehorende knop in de app. Druk op een willekeurige knop om het wassen te stoppen.

Opmerkingen:

• Om ervoor te zorgen dat de robot automatisch de dweildoeken wast, start u hem vanaf het dock en vermijdt u het verplaatsen van het dock tijdens het reinigen.
• Raak de schoonwaterdispensers niet aan om brandwonden door heet water te voorkomen.
• De wasfrequentie en -modus van de dweil kunnen worden gewijzigd in de app.

Leegmaken
Na het reinigen keert de robot terug naar het dock en begint het automatisch leegmaken indien nodig. Om het leegmaken handmatig te starten, drukt u op op de gedockte robot of tikt u op de bijbehorende knop in de app. Druk op een willekeurige knop om het leegmaken te stoppen.

Opmerkingen:

• Wanneer het leegmaken lange tijd niet is gebruikt, leegt u de stofbak handmatig en zorgt u ervoor dat de luchtinlaat vrij is voor optimale leegmaakprestaties.
• Automatisch leegmaken kan worden uitgeschakeld in de app.
• Vermijd frequent handmatig leegmaken.
• Niet gebruiken zonder dat de stofbak, de afdekking van de stofcontainer of de wegwerpstofzak op hun plaats zijn geïnstalleerd.

Drogen
Na het wassen van de dweil of na het reinigen begint het drogen indien nodig. Om het drogen handmatig te starten of te stoppen, tikt u op de bijbehorende knop in de app.

Opmerkingen:

• De droogduur kan worden gewijzigd in de app.
• Automatisch drogen kan worden uitgeschakeld in de app.
• Blijf tijdens het drogen uit de buurt van de droogluchtuitlaten.

Opladen
Na het reinigen keert de robot automatisch terug naar het dock om op te laden. Druk op om de gepauzeerde robot terug te sturen naar het dock. Het stroomindicatielampje ademt tijdens het opladen van de robot.
Opmerking: als de robot het dock niet kan vinden, keert hij automatisch terug naar zijn startpositie. Plaats de robot handmatig op het dock om op te laden.

Fout
Als er een fout optreedt, knippert het stroomindicatielampje rood of brandt het statusindicatielampje continu rood. Er verschijnt een pop-upmelding in de app en er klinkt mogelijk een spraakwaarschuwing.

Opmerkingen:

• De robot gaat automatisch in de slaapstand als hij langer dan 10 minuten in een defecte toestand verkeert.
• Als u een defecte robot handmatig op het dock plaatst, wordt de huidige schoonmaakbeurt beëindigd.

Het systeem resetten
Als de robot niet reageert wanneer er op een knop wordt gedrukt of niet kan worden uitgeschakeld, reset u het systeem door de magnetische bovenklep te verwijderen en op de Reset-knop te drukken.
Opmerking: Na het resetten van het systeem worden bestaande instellingen zoals geplande reiniging en wifi hersteld naar de fabrieksinstellingen.

Wifi deactiveren
Om de robot van wifi te ontkoppelen, drukt u op de Reset-knop totdat u een spraakbericht hoort. Wacht vervolgens 5 minuten en de wifi wordt automatisch gedeactiveerd. Als u opnieuw verbinding wilt maken, volgt u de gerelateerde verbindingsinstructies.

Fabrieksinstellingen herstellen
Als de robot na een systeemreset niet goed werkt, schakelt u hem in. Houd en tegelijkertijd ingedrukt en druk op de Reset-knop totdat u het spraakbericht "Fabrieksinstellingen herstellen. Dit duurt ongeveer 5 minuten" hoort. De robot wordt vervolgens teruggezet naar de fabrieksinstellingen.

Routineonderhoud

Opmerkingen:

• Het dock moet losgekoppeld zijn en de robot moet uitgeschakeld zijn met zijn robotarm teruggetrokken in zijn compartiment voordat het dock en de robot worden schoongemaakt of onderhouden.
• De vervangingsfrequentie kan variëren met de daadwerkelijke situatie. Vervang de onderdelen onmiddellijk als er abnormale slijtage optreedt.

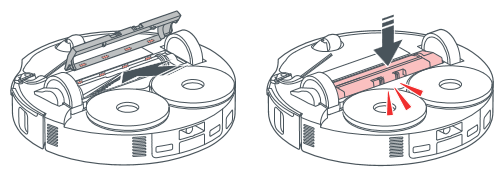

Hoofdborstel

* Om de 2 weken reinigen en om de 6-12 maanden vervangen.

1. Hoofdborstelafdekking
2. Vergrendelingen hoofdborstelafdekking
3. Hoofdborstel
4. Sleuven
5. Draai de robot om en druk de twee vergrendelingen naar binnen om de hoofdborstelafdekking te verwijderen.

6. Til de hoofdborstel op en trek hem eruit, verwijder eventuele verwarde haren of vuil aan beide uiteinden van de hoofdborstel.

7. Installeer de hoofdborstel opnieuw.

8. Installeer de hoofdborstelafdekking opnieuw. Zorg ervoor dat de vier tanden volledig in de sleuven zitten en druk op de hoofdborstelafdekking totdat u hoort dat deze met een klik vastklikt.


Opmerkingen:

• Het wordt aanbevolen om de hoofdborstel af te vegen met een natte doek. Als de hoofdborstel nat is, laat hem dan aan de lucht drogen, uit de buurt van direct zonlicht.
• Gebruik geen corrosieve reinigingsvloeistof of desinfectiemiddel om de hoofdborstel te reinigen.

Zijborstel

* Maandelijks reinigen en om de 3-6 maanden vervangen. Draai de schroef van de zijborstel los. Verwijder en reinig de zijborstel. Lijn vervolgens de centrale groef uit met de verhoogde positie op de robot en draai de schroef vast om de zijborstel opnieuw te installeren.

Omnidirectioneel wiel

* Reinigen indien nodig.

1. Gebruik een hulpmiddel, zoals een kleine schroevendraaier, om de as eruit te wrikken en het wiel eruit te halen.
   Opmerking: de omnidirectionele wielbeugel kan niet worden verwijderd.

2. Spoel het wiel en de as af met water om eventuele haren en vuil te verwijderen.
   Laat aan de lucht drogen, installeer opnieuw en druk het wiel en de as terug op hun plaats.


Hoofdwielen

* Reinigen indien nodig.
Reinig de hoofdwielen met een zachte, droge doek.

Stofbak

* Reinigen indien nodig.

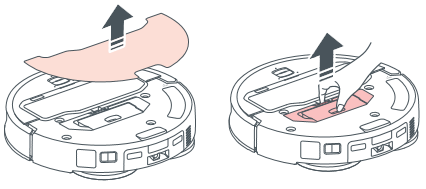

1. Verwijder de magnetische bovenklep van de robot en druk op de stofbakvergrendeling om de stofbak eruit te halen.

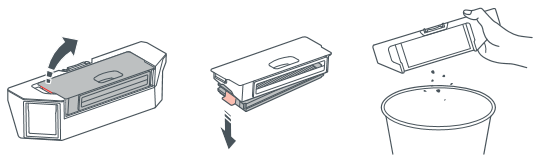

2. Verwijder het stofbakdeksel, druk op de filtervergrendeling om het wasbare filter te verwijderen en leeg vervolgens de stofbak.

3. Vul de stofbak met schoon water en installeer het wasbare filter en het stofbakdeksel opnieuw. Schud de stofbak voorzichtig en giet vervolgens het vuile water eruit.

   Opmerking: Gebruik alleen schoon water zonder reinigingsvloeistof om verstopping te voorkomen.
4. Laat de stofbak, het stofbakdeksel en het filter minstens 24 uur volledig drogen voordat u ze opnieuw installeert.


Wasbaar filter

* Om de 2 weken reinigen en om de 6-12 maanden vervangen.

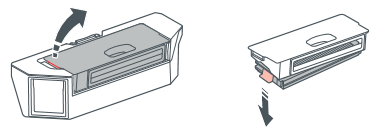

1. Verwijder het stofbakdeksel en het wasbare filter.

2. Spoel het filter herhaaldelijk af en tik erop om zoveel mogelijk vuil te verwijderen.

   Opmerking: Raak het oppervlak van het filter niet aan met handen, borstels of scherpe voorwerpen om mogelijke schade te voorkomen.

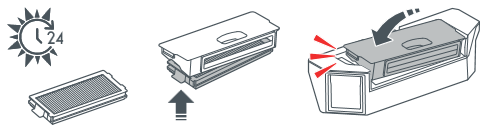

3. Laat het filter minstens 24 uur volledig drogen voordat u het opnieuw installeert.


Dweildoeken

* Reinigen indien nodig en om de 1-3 maanden vervangen.

1. Verwijder de dweildoeken van de dweildoekbevestigingen. Reinig de dweildoeken en laat ze aan de lucht drogen.

   Opmerking: Een vuile dweildoek heeft invloed op de dweilprestaties. Maak hem schoon voor gebruik.
2. Plak de dweildoeken plat op de bevestigingen.

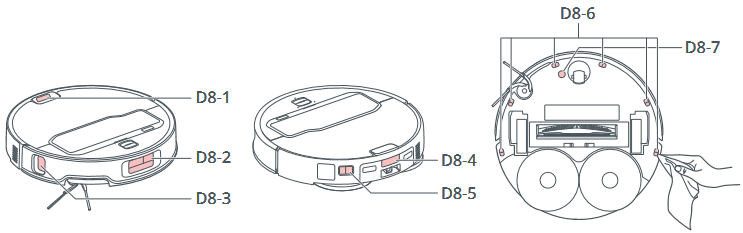

Robotsensoren

* Reinigen indien nodig.
Gebruik een zachte, droge doek om alle sensoren af te vegen en te reinigen, waaronder:

1. Sensor bovenkant
2. Navigatiesensor voor
3. Wandsensor
4. Communicatiesensor
5. Navigatiesensor achter
6. Valdetectiesensoren
7. Tapijtsensor

Het dock verplaatsen

Om het dock te verplaatsen, pakt u met één hand de opbergopening voor het netsnoer aan de achterkant vast en met de andere hand de binnenkant van de voorplaat. Til de dockbasis, de handgrepen van de watertank of de deksel van de stofcontainer niet direct op om te voorkomen dat het dock eraf valt.

Vuilwatertank

* Reinigen indien nodig.

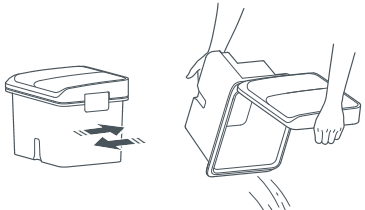

Open de deksel van de vuilwatertank en giet het vuile water eruit. Vul de tank met schoon water, sluit de deksel, vergrendel de vergrendeling en schud. Giet het vuile water eruit. Vergrendel de deksel en installeer de tank opnieuw.

Opmerkingen:

• Gebruik alleen koud water om vervorming te voorkomen.
• Als er water vlekken achterblijven aan de buitenkant van de watertank, veeg ze dan af met een zachte, droge doek voordat u de tank opnieuw installeert.

Oplaadcontacten

* Reinigen indien nodig.
Gebruik een zachte, droge doek om de oplaadcontacten op de robot en het dock af te vegen.

Wegwerpstofzak vervangen

* Vervangen indien nodig.

1. Verwijder de deksel van de stofcontainer.

   Opmerking: Om te voorkomen dat de deksel van de stofcontainer valt en de robot raakt, verwijdert u de deksel met beide handen, één aan elke kant.
2. Verwijder de wegwerpstofzak en gooi deze weg.

   Opmerkingen:

• De handgreep van de stofzak sluit de zak af bij het verwijderen om lekkage te voorkomen.
• Installeer altijd een stofzak voordat u de deksel van de stofcontainer terugplaatst om automatisch legen zonder de zak te voorkomen. U kunt automatisch legen ook uitschakelen in de app.

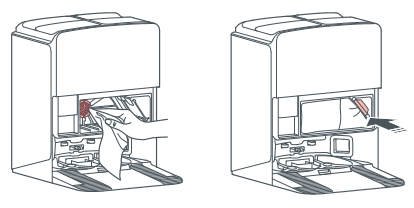

3. Reinig het filter met een droge doek, steek een nieuwe wegwerpstofzak helemaal in de sleuf en spreid hem gelijkmatig uit.

   Opmerking: Zorg ervoor dat de wegwerpstofzak correct is geïnstalleerd om te voorkomen dat er afval ontsnapt en het dock beschadigt.
4. Installeer de deksel van de stofcontainer weer op zijn plaats om ervoor te zorgen dat de stofcontainer veilig is afgesloten.


Reinigingslademodule

* Reinigen indien nodig.

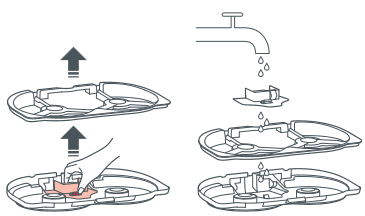

1. Verwijder de reinigingslademodule.

2. Verwijder de reinigingslade en het filter uit de module en spoel ze vervolgens af met water.

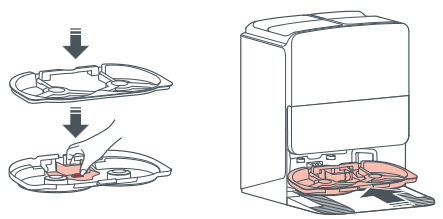

3. Installeer het filter en de reinigingslade opnieuw. Installeer vervolgens de reinigingslademodule opnieuw.


Basisspecificaties
Robot

Opmerking: Het serienummer staat op een sticker aan de onderkant van de robot.

Leeg Wash Fill Dock

Veelvoorkomende problemen

Veiligheidsinformatie

Beperkingen

• Gebruik voor het opladen van de batterij uitsluitend het afneembare dockingstation roborock EWFD28HRR of EWFD29HRR dat bij dit product is geleverd.
• Het product moet worden uitgeschakeld, de robotarm moet in het compartiment zijn ingetrokken en de stekker moet uit het stopcontact worden verwijderd voordat het product wordt schoongemaakt of onderhouden.
• Om gevaar te voorkomen als gevolg van het onbedoeld resetten van de thermische beveiliging, mag dit apparaat niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door het nutsbedrijf.
• Het dockingstation mag alleen worden gebruikt voor het opladen van de robotstofzuiger die is uitgerust met een 14,4 V/6400 mAh (TYP) lithium-ionbatterij.
• Om letsel te voorkomen, mag u, wanneer de robotarm in werking is (inclusief, maar niet beperkt tot, uitstrekken, grijpen, dragen, resetten en intrekken), geen enkel deel van het product, vooral bewegende delen en blootliggende bedrading, aanraken met uw handen of enig ander lichaamsdeel, en er niet onnodig mee interfereren. Houd kinderen en huisdieren uit de buurt van het product wanneer de robotarm in werking is.
• Risico op persoonlijk letsel. Sensoren en bedieningselementen mogen alleen worden onderhouden door een vakbekwaam persoon.
• Gebruikers moeten voldoende instructies krijgen over het gebruik van deze robot.
• Deze robot mag alleen binnenshuis worden opgeslagen.
• Niet gebruiken op hellingen.
• Verwijder snoeren, harde of scherpe voorwerpen (zoals spijkers en glas) en losse voorwerpen van de vloer. Verplaats ook onstabiele, breekbare, waardevolle of gevaarlijke voorwerpen (zoals ballen, scharen, messen, elektrische apparaten, medicijnen, giftige stoffen, glas, porselein, met vloeistof gevulde containers en brandende kaarsen) om letsel of schade te voorkomen als gevolg van voorwerpen die verstrikt raken, worden geraakt, meegesleept, omver worden gestoten, worden opgeraapt of vallen bij het oppakken door de robot.
• Stop onmiddellijk met het gebruik van het product, inclusief de robotarm, als het op enigerlei wijze beschadigd is of niet normaal kan werken. Neem contact op met de klantenservice voor hulp.
• De grijper kan een nominale belasting van 0,3 kg dragen. Gebruik hem niet om voorwerpen op te pakken die meer dan 0,3 kg wegen, omdat dit risico's kan veroorzaken, zoals het laten vallen van voorwerpen.
• De robotarm kan lichte voorwerpen oppakken, zoals slippers.
• Het A-gewogen geluidsdrukniveau is lager dan 70 dB(A).

• Gebruik het product alleen in overeenstemming met de gebruikershandleiding. Verlies of schade veroorzaakt door onjuist gebruik is voor rekening van de gebruiker.
• Niet bedoeld om als speelgoed te worden gebruikt. Nauwlettend toezicht is noodzakelijk wanneer het door of in de buurt van kinderen wordt gebruikt.
• Zorg ervoor dat de stofbak, het wasbare filter, de stofzak, de zijborstel, de dweildoeken, de hoofdborstel en de afdekking van de hoofdborstel op hun plaats zijn geïnstalleerd voordat u gaat schoonmaken.
• Gebruik het product niet om harde of scherpe voorwerpen (zoals decoratieafval, glas en spijkers) schoon te maken om krassen op de robot, het dock of de vloer te voorkomen.
• Ga niet op de robot of het dock zitten of staan.
• Gebruik geen desinfectiemiddel en gebruik alleen de door Roborock aanbevolen reinigingsoplossing om corrosie of schade te voorkomen.
• Plaats geen lage voorwerpen (zoals schoenen, matten) in de buurt van verhoogde gebieden zoals trappen. Anders kan de robot vallen als gevolg van slecht functionerende sensoren.
• Om waterschade te voorkomen, moet u ervoor zorgen dat de vloer waar de robot werkt, vrij is van water.
• Gebruik dit product niet op verhoogde oppervlakken zonder barrières, zoals de vloer van een zolder, een open terras, een glijbaan of de bovenkant van meubels.
• Houd haar, losse kleding, vingers en alle lichaamsdelen van mensen en huisdieren uit de buurt van naden, openingen en bewegende delen van het product om mogelijk letsel te voorkomen.
• Gebruik het product niet in een kamer waar een baby of kind slaapt.
• Draag de robot niet met behulp van de magnetische bovenklep, de robotarm, het elektrische luik, de zijborstel of de bumper. Verplaats het dock niet door de dockbasis, de handgrepen van de watertank of de afdekking van de stofcontainer op te tillen.
• Gebruik het dock niet om stenen, papiersnippers of andere voorwerpen op te rapen die het luchtkanaal kunnen blokkeren.
• Gebruik de robot niet om te reinigen, de robotarm niet om op te pakken en het dock niet om brandende of rokende voorwerpen op te zuigen, zoals sigaretten, lucifers, hete as of ontvlambare of explosieve voorwerpen, zoals aanstekers, benzine of toner die worden gebruikt in printers of kopieerapparaten.
• Plaats het dock op een harde, vlakke vloer. Houd het dock, de robot en het netsnoer uit de buurt van vuur en warmtebronnen, zoals een verwarmingsradiator. Vermijd vochtige en smalle ruimtes of locaties waar de robot in de lucht kan hangen.
• Plaats geen voorwerpen op de robot of het dock, in de buurt van de zuiginlaat van het dock, of bedek ze niet met een voorwerp (inclusief een stofdichte afdekking).
• Niet gebruiken zonder stofzak.
• Gebruik het apparaat altijd in goed geventileerde ruimtes om oververhitting te voorkomen.
• Roborock wijst alle aansprakelijkheid af voor indirecte, punitieve, incidentele of gevolgschade die voortvloeit uit het gebruik, misbruik of onvermogen om dit product te gebruiken. Deze disclaimer heeft geen invloed op wettelijke rechten die mogelijk niet kunnen worden afgewezen onder de toepasselijke wetgeving.
• Spoel de robot en het dock niet af.
• Verplaats de robotarm niet met geweld, tenzij het een noodgeval is, anders kan de robot beschadigd raken.
• Demonteer de robotarm niet, tenzij u instructies van onze klantenservice heeft gekregen, anders kan de robot beschadigd raken.
• Om beknelling te voorkomen, mag u uw handen, lichaam, huisdieren of andere voorwerpen niet in de buurt van het elektrische luik plaatsen wanneer het opent of sluit.
• Trek het elektrische luik niet met geweld open en duw het niet dicht, omdat dit schade kan veroorzaken.
• Om brandwonden te voorkomen, mag u de schoonwaterdispensers of de droogluchtuitlaten niet aanraken.

Batterij en opladen

• Gebruik altijd een correct geaard stopcontact om het risico op elektrische schokken te minimaliseren. Als een dergelijk stopcontact niet beschikbaar is, raadpleeg dan een elektricien om er een beschikbaar te maken.
• Zorg ervoor dat de voedingsspanning voldoet aan de vereisten die op het dock staan vermeld.
• Om mogelijke rook, hitte of brand te voorkomen, mag u alleen de batterij, oplader, het netsnoer, het dock en andere accessoires gebruiken die bij het product zijn geleverd.
• Gebruik het product niet met een ander type voedingsadapter, omdat dit gevaar kan opleveren en de garantie ongeldig kan maken.
• Gooi afgedankte batterijen niet weg. Laat ze achter bij een professionele recyclingorganisatie.
• Als het dock wordt geplaatst in een gebied dat gevoelig is voor onweer of met een onstabiele spanning, neem dan beschermingsmaatregelen.
• Als het product gedurende lange tijd niet wordt gebruikt, bewaar het dan op een koele, droge plaats nadat het volledig is opgeladen, losgekoppeld en uitgeschakeld. Laad het ten minste om de drie maanden op om overmatige ontlading van de batterij te voorkomen.
• Om het product te transporteren, moet u ervoor zorgen dat u het dock loskoppelt, de robot uitschakelt en de watertanks leegt. Laat bovendien de reinigingsoplossingcartridge leeglopen en afspoelen, laat hem volledig aan de lucht drogen en installeer hem vervolgens opnieuw. Het gebruik van de originele verpakking wordt aanbevolen.

Verklaring van internationale symbolen
– SYMBOLISCHE AARDE (Beschermende aarding) symbool [symbool IEC 60417-5019 (2009-02)]
– Alleen voor gebruik binnenshuis.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Roborock Saros Z70 Handleiding

Beschikbare talen
